Презентация, доклад к уроку Соединение фаз генератора и приемника звездой
Содержание
- 1. Презентация к уроку Соединение фаз генератора и приемника звездой
- 2. При соединении фаз обмотки генератора (или трансформатора)
- 3. Трехфазная цепь с нейтральным проводом будет четырехпроводной,
- 4. Линейное напряжение (UЛ) – напряжение между линейными
- 5. Векторная диаграмма, из которой видно, что при
- 6. UЛ=2UФcos30°; UЛ= UФ.Предусмотренные ГОСТом линейные

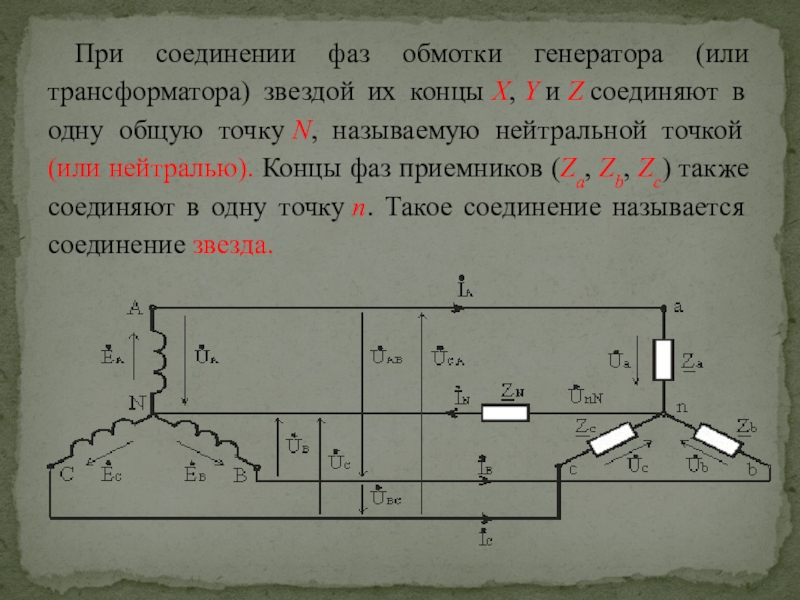

При соединении фаз обмотки генератора (или трансформатора) звездой их концы X, Y и Z соединяют в одну общую точку N, называемую нейтральной точкой (или нейтралью). Концы фаз приемников (Za, Zb, Zc) также соединяют в одну точку n. Такое соединение называется соединение звезда.
Слайд 2При соединении фаз обмотки генератора (или трансформатора) звездой их концы X, Y и Z соединяют в
одну общую точку N, называемую нейтральной точкой (или нейтралью). Концы фаз приемников (Za, Zb, Zc) также соединяют в одну точку n. Такое соединение называется соединение звезда.

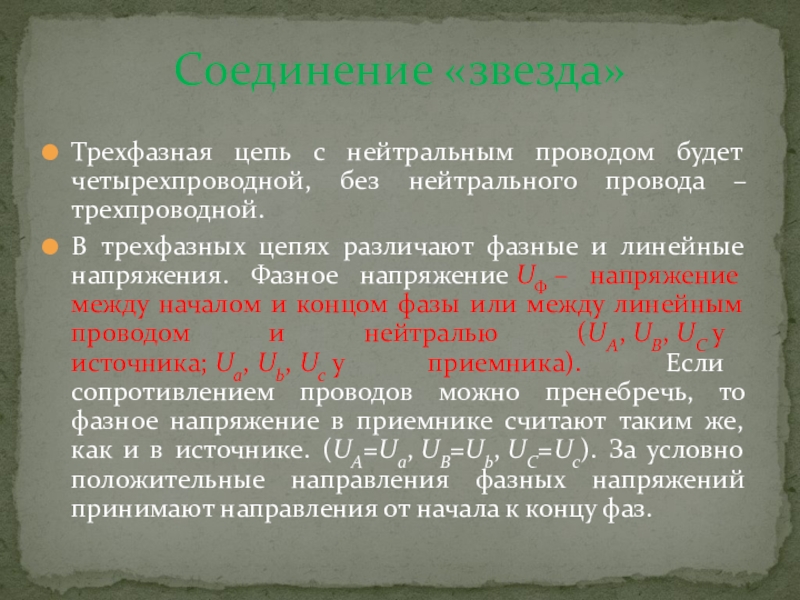

Слайд 3Трехфазная цепь с нейтральным проводом будет четырехпроводной, без нейтрального провода –
трехпроводной.
В трехфазных цепях различают фазные и линейные напряжения. Фазное напряжение UФ – напряжение между началом и концом фазы или между линейным проводом и нейтралью (UA, UB, UC у источника; Ua, Ub, Uc у приемника). Если сопротивлением проводов можно пренебречь, то фазное напряжение в приемнике считают таким же, как и в источнике. (UA=Ua, UB=Ub, UC=Uc). За условно положительные направления фазных напряжений принимают направления от начала к концу фаз.
В трехфазных цепях различают фазные и линейные напряжения. Фазное напряжение UФ – напряжение между началом и концом фазы или между линейным проводом и нейтралью (UA, UB, UC у источника; Ua, Ub, Uc у приемника). Если сопротивлением проводов можно пренебречь, то фазное напряжение в приемнике считают таким же, как и в источнике. (UA=Ua, UB=Ub, UC=Uc). За условно положительные направления фазных напряжений принимают направления от начала к концу фаз.
Соединение «звезда»

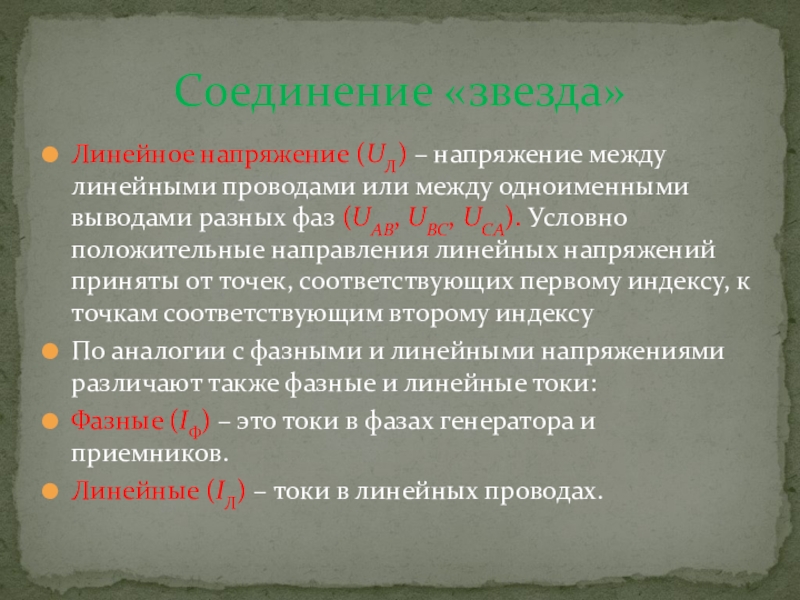

Слайд 4Линейное напряжение (UЛ) – напряжение между линейными проводами или между одноименными
выводами разных фаз (UAB, UBC, UCA). Условно положительные направления линейных напряжений приняты от точек, соответствующих первому индексу, к точкам соответствующим второму индексу
По аналогии с фазными и линейными напряжениями различают также фазные и линейные токи:
Фазные (IФ) – это токи в фазах генератора и приемников.
Линейные (IЛ) – токи в линейных проводах.
По аналогии с фазными и линейными напряжениями различают также фазные и линейные токи:
Фазные (IФ) – это токи в фазах генератора и приемников.
Линейные (IЛ) – токи в линейных проводах.
Соединение «звезда»

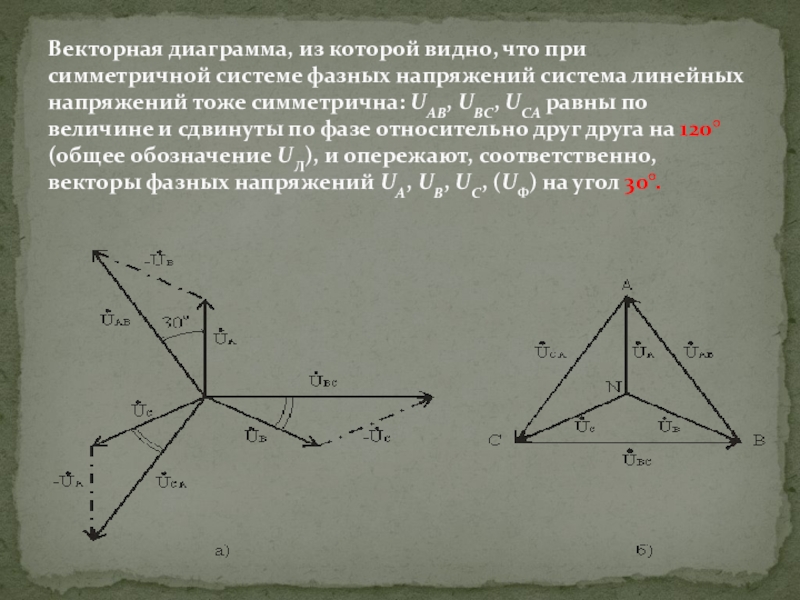

Слайд 5Векторная диаграмма, из которой видно, что при симметричной системе фазных напряжений
система линейных напряжений тоже симметрична: UAB, UBC, UCA равны по величине и сдвинуты по фазе относительно друг друга на 120° (общее обозначение UЛ), и опережают, соответственно, векторы фазных напряжений UA, UB, UC, (UФ) на угол 30°.

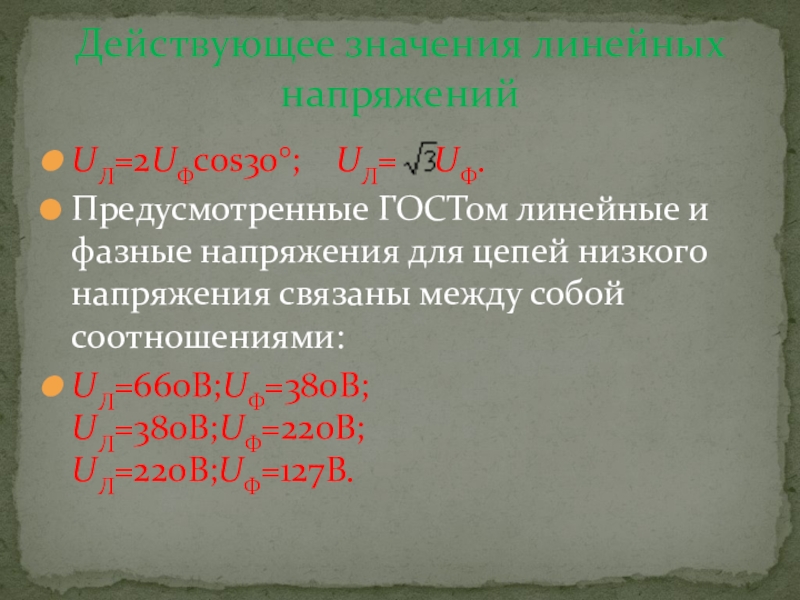

Слайд 6UЛ=2UФcos30°; UЛ= UФ.
Предусмотренные ГОСТом линейные и фазные напряжения для
цепей низкого напряжения связаны между собой соотношениями:
UЛ=660В;UФ=380В; UЛ=380В;UФ=220В; UЛ=220В;UФ=127В.
UЛ=660В;UФ=380В; UЛ=380В;UФ=220В; UЛ=220В;UФ=127В.
Действующее значения линейных напряжений
