Презентация, доклад к уроку Производство серной кислоты

кислоты;

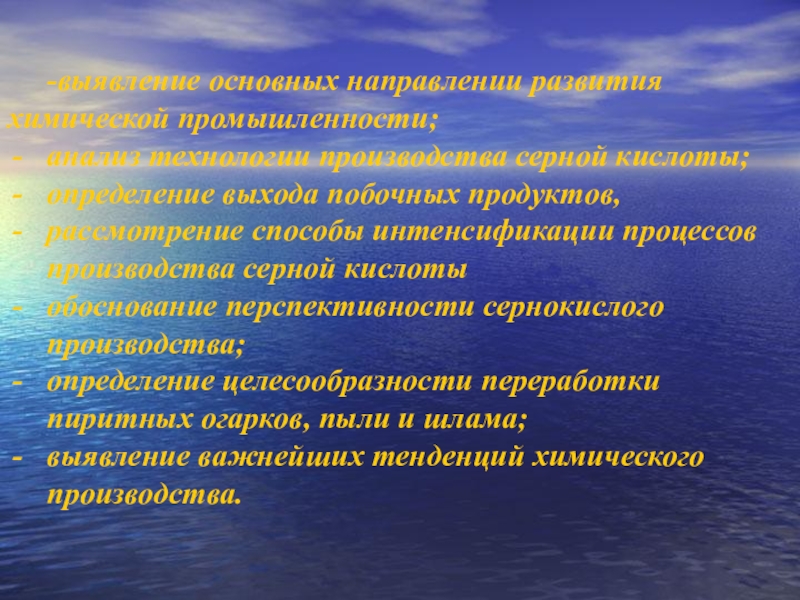

определение выхода побочных продуктов,
рассмотрение способы интенсификации процессов производства серной кислоты
обоснование перспективности сернокислого производства;

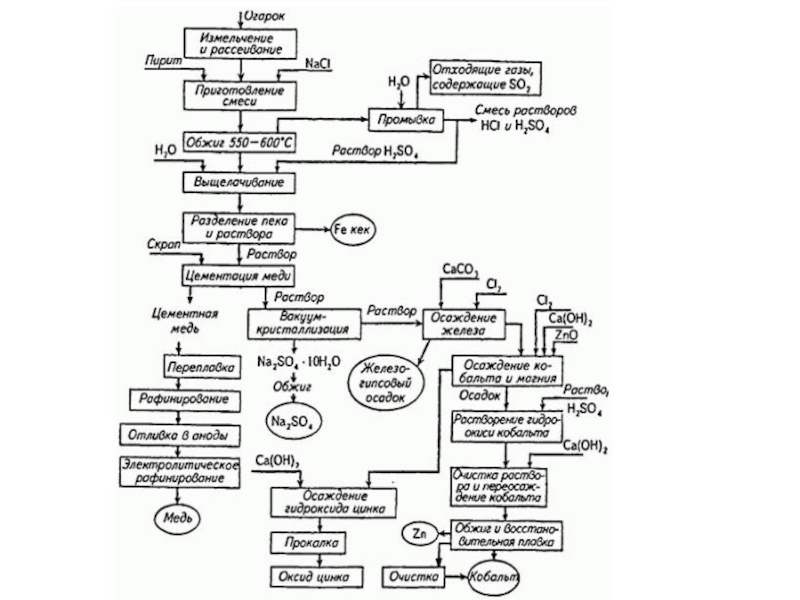

определение целесообразности переработки пиритных огарков, пыли и шлама;
выявление важнейших тенденций химического производства.

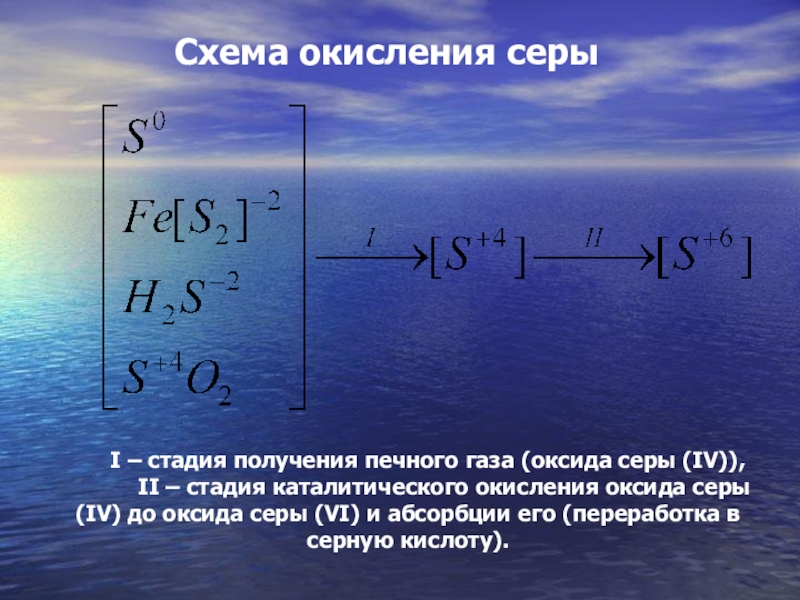

II – стадия каталитического окисления оксида серы (IV) до оксида серы (VI) и абсорбции его (переработка в серную кислоту).

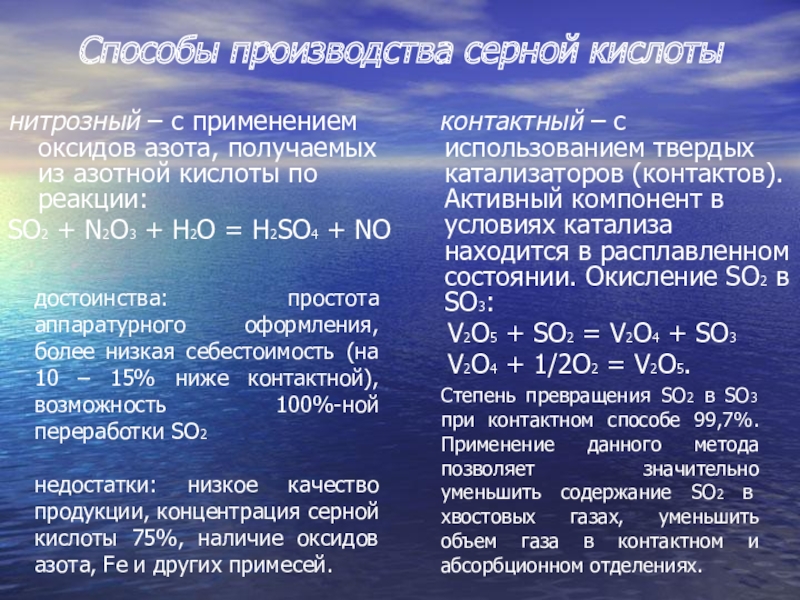

азотной кислоты по реакции:
SO2 + N2O3 + Н2О = Н2SO4 + NO

достоинства: простота аппаратурного оформления, более низкая себестоимость (на 10 – 15% ниже контактной), возможность 100%-ной переработки SO2

недостатки: низкое качество продукции, концентрация серной кислоты 75%, наличие оксидов азота, Fe и других примесей.

Степень превращения SO2 в SO3 при контактном способе 99,7%. Применение данного метода позволяет значительно уменьшить содержание SO2 в хвостовых газах, уменьшить объем газа в контактном и абсорбционном отделениях.

контактный – с использованием твердых катализаторов (контактов). Активный компонент в условиях катализа находится в расплавленном состоянии. Окисление SO2 в SO3:
V2O5 + SO2 = V2O4 + SO3
V2O4 + 1/2О2 = V2O5.

ДА

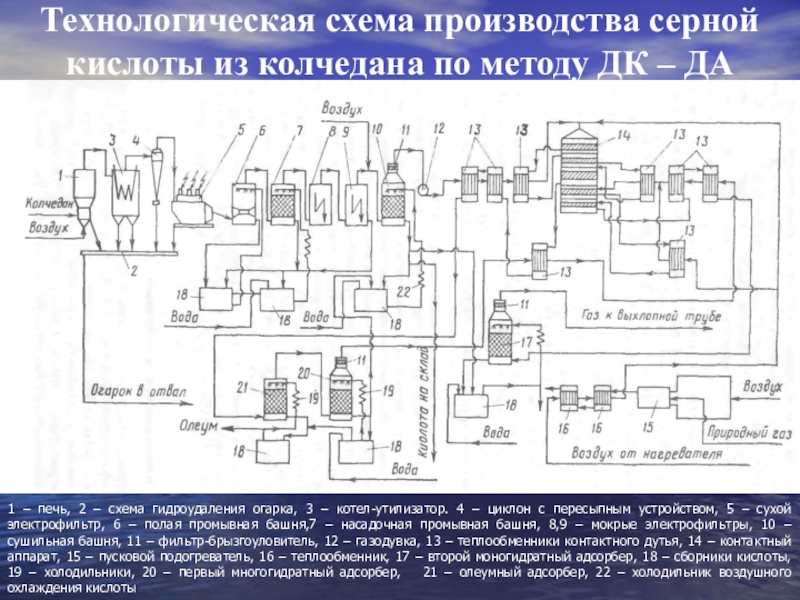

1 – печь, 2 – схема гидроудаления огарка, 3 – котел-утилизатор. 4 – циклон с пересыпным устройством, 5 – сухой электрофильтр, 6 – полая промывная башня,7 – насадочная промывная башня, 8,9 – мокрые электрофильтры, 10 – сушильная башня, 11 – фильтр-брызгоуловитель, 12 – газодувка, 13 – теплообменники контактного дутья, 14 – контактный аппарат, 15 – пусковой подогреватель, 16 – теплообменник, 17 – второй моногидратный адсорбер, 18 – сборники кислоты, 19 – холодильники, 20 – первый многогидратный адсорбер, 21 – олеумный адсорбер, 22 – холодильник воздушного охлаждения кислоты

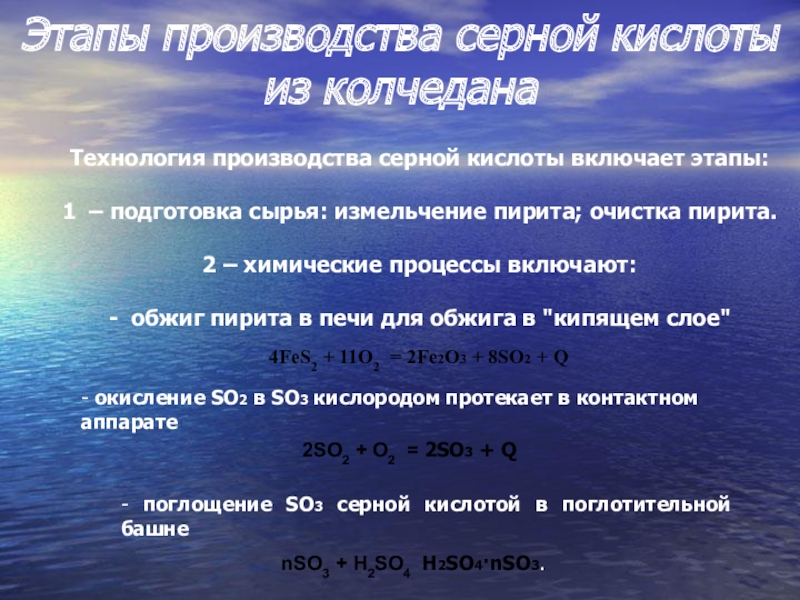

– подготовка сырья: измельчение пирита; очистка пирита.

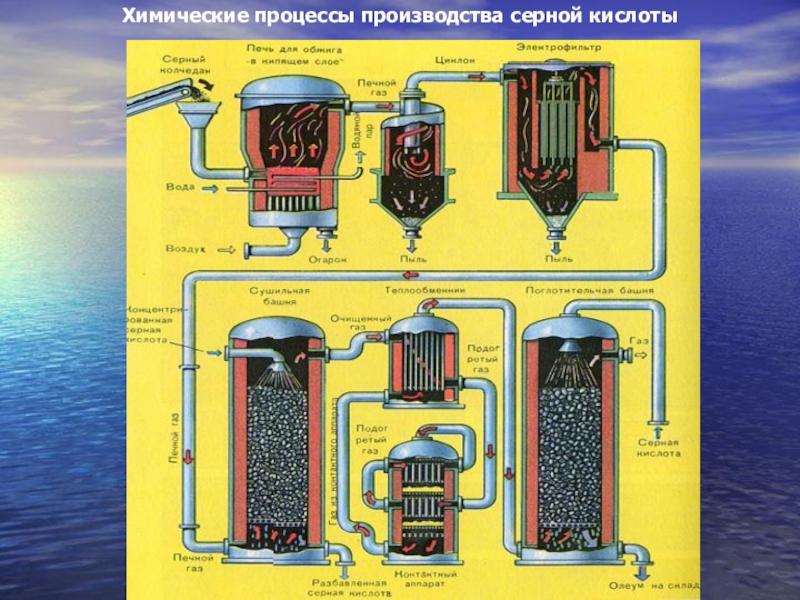

2 – химические процессы включают:

- обжиг пирита в печи для обжига в "кипящем слое"

4FeS2 + 11O2  = 2Fe2O3 + 8SO2 + Q




- окисление SO2 в SO3 кислородом протекает в контактном аппарате

2SO2 + O2  = 2SO3 + Q

- поглощение SO3 серной кислотой в поглотительной башне

nSO3 + H2SO4  H2SO4·nSO3.

электрофильтров,
шламы промывных башен, собирающиеся в отстойниках, сборниках и холодильниках кислоты,
шламы мокрых электрофильтров.

Строительная промышленность
- Сельское хозяйство
- Цветная металлургия
- Извлечение селена

отходов производства

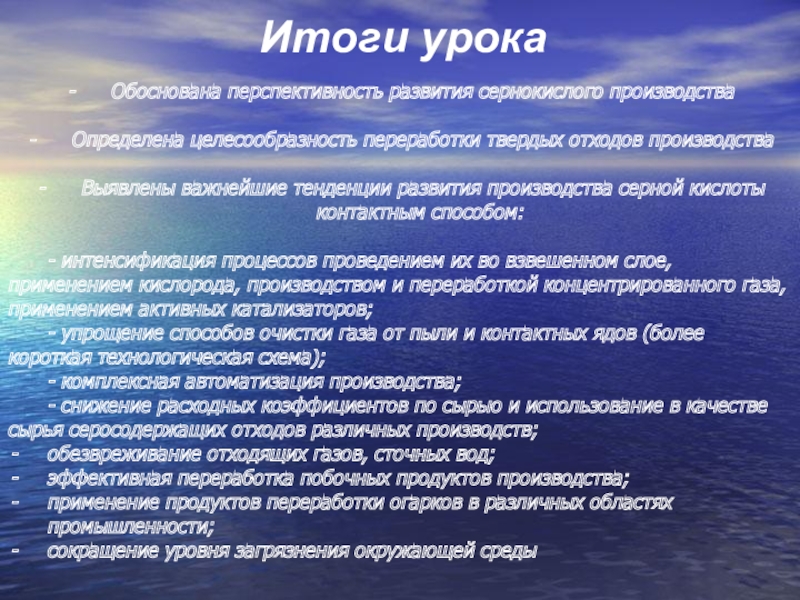

Выявлены важнейшие тенденции развития производства серной кислоты контактным способом:

- интенсификация процессов проведением их во взвешенном слое, применением кислорода, производством и переработкой концентрированного газа, применением активных катализаторов;
- упрощение способов очистки газа от пыли и контактных ядов (более короткая технологическая схема);
- комплексная автоматизация производства;
- снижение расходных коэффициентов по сырью и использование в качестве сырья серосодержащих отходов различных производств;
обезвреживание отходящих газов, сточных вод;
эффективная переработка побочных продуктов производства;
применение продуктов переработки огарков в различных областях промышленности;
сокращение уровня загрязнения окружающей среды
