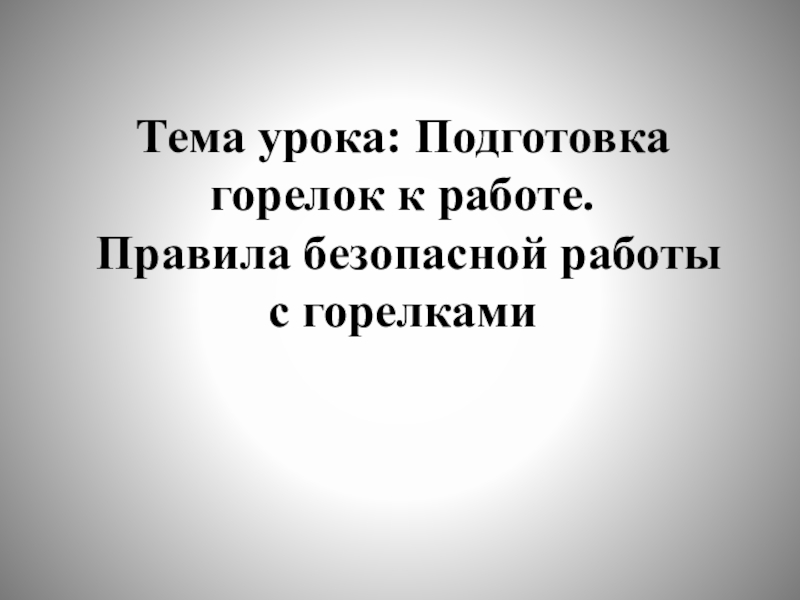

Презентация, доклад к уроку Подготовка горелок к работе. Правила безопасной работы с горелками
Содержание
- 1. Презентация к уроку Подготовка горелок к работе. Правила безопасной работы с горелками
- 2. Цель урока:Изучение безопасных приемов обслуживания и обращения
- 3. Инжекторная горелка1. ниппель кислородный2.ниппель ацетилена3.трубка кислорода4.трубка ацетилена5.вентиль кислорода6.инжектор7.смесительная камера9.накидная гайка10.мундштук
- 4. Безинжекторная горелка1.ниппель кислорода2.ниппель ацетилена3.вентили4.смесительная камера5.накидная гайка6. трубка наконечника7.мундштук

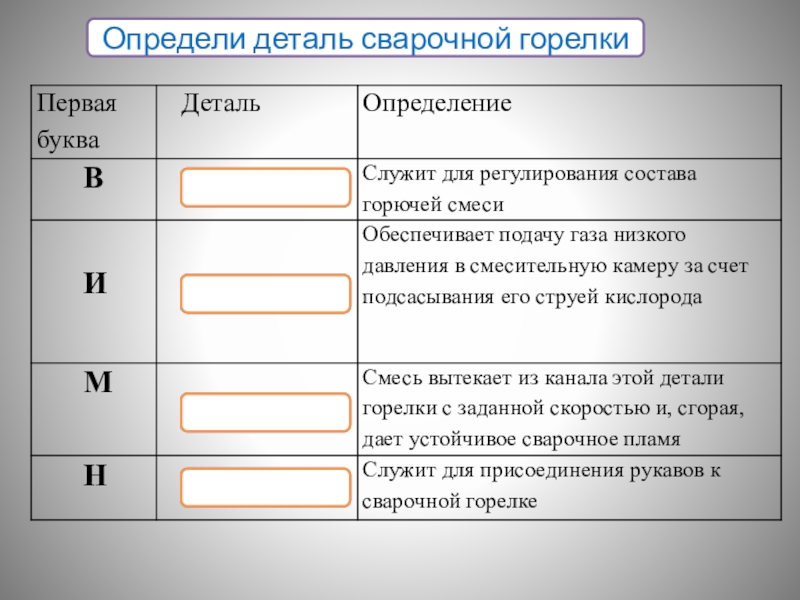

- 5. Определи деталь сварочной горелкиинжекторвентильмундштукниппель
- 6. Найдите лишнееМундш-тукВытес-нительВентильИнжек-тор
- 7. Проверка технического состояния горелки* Проверить комплектность горелки*Отсутствие механических повреждений*Работу вентилей горелки* Отсутствие следов масла и жира
- 8. Присоединение шлангов 1.Присоединить к штуцеру
- 9. Проверка горелки перед работойПри отсутствии разрежения1.Закрыть вентиль
- 10. Проверка горелки перед работойПрисоединять попеременно кислородный шланг

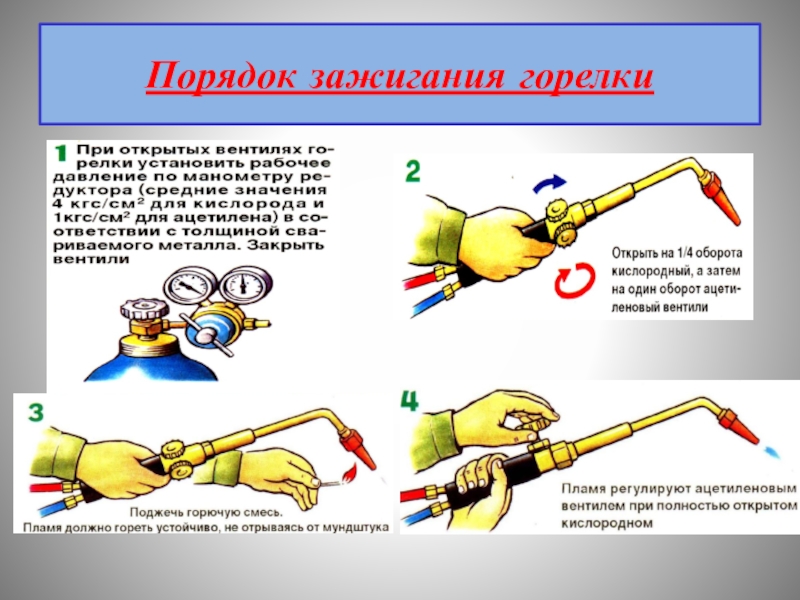

- 11. Порядок зажигания горелки
- 12. Обратный ударПри хлопках горелки необходимо проверить1.Затянута ли
Цель урока:Изучение безопасных приемов обслуживания и обращения с газовыми горелками ; Формирование у обучающихся рациональных приемов работы и способов мышления, развитие познавательной активности, внимания, памяти, речи, культуры учебного труда;Воспитание у обучающихся уважения к труду.

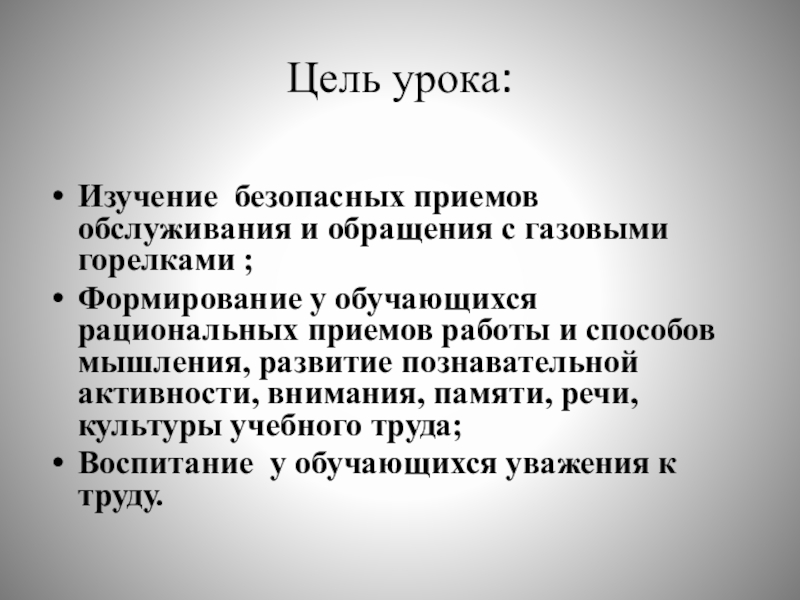

Слайд 2Цель урока:
Изучение безопасных приемов обслуживания и обращения с газовыми горелками ;
Формирование у обучающихся рациональных приемов работы и способов мышления, развитие познавательной активности, внимания, памяти, речи, культуры учебного труда;
Воспитание у обучающихся уважения к труду.

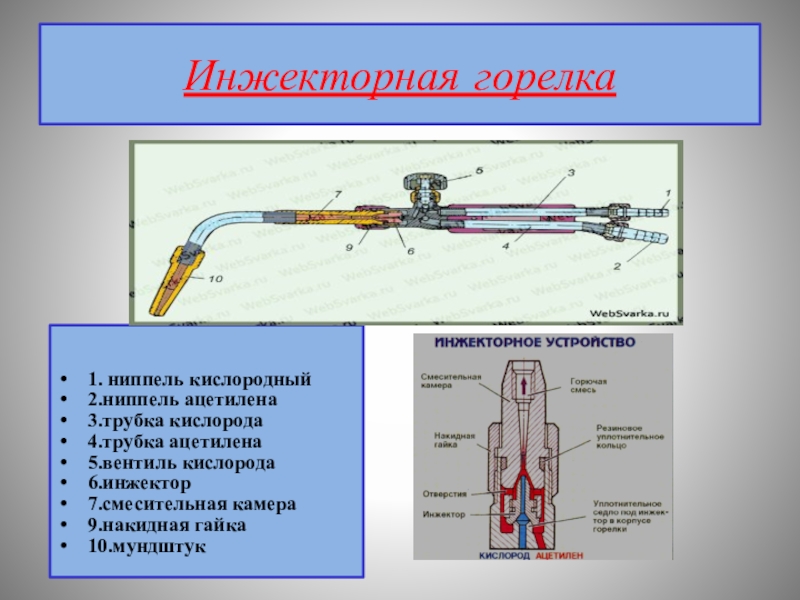

Слайд 3Инжекторная горелка
1. ниппель кислородный
2.ниппель ацетилена
3.трубка кислорода
4.трубка ацетилена
5.вентиль кислорода
6.инжектор
7.смесительная камера
9.накидная гайка
10.мундштук

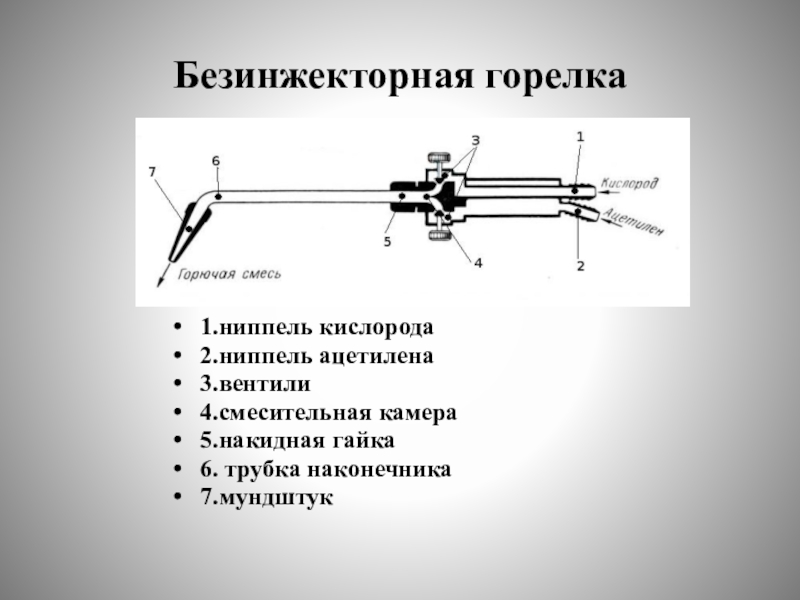

Слайд 4Безинжекторная горелка
1.ниппель кислорода
2.ниппель ацетилена
3.вентили
4.смесительная камера
5.накидная гайка
6. трубка наконечника
7.мундштук

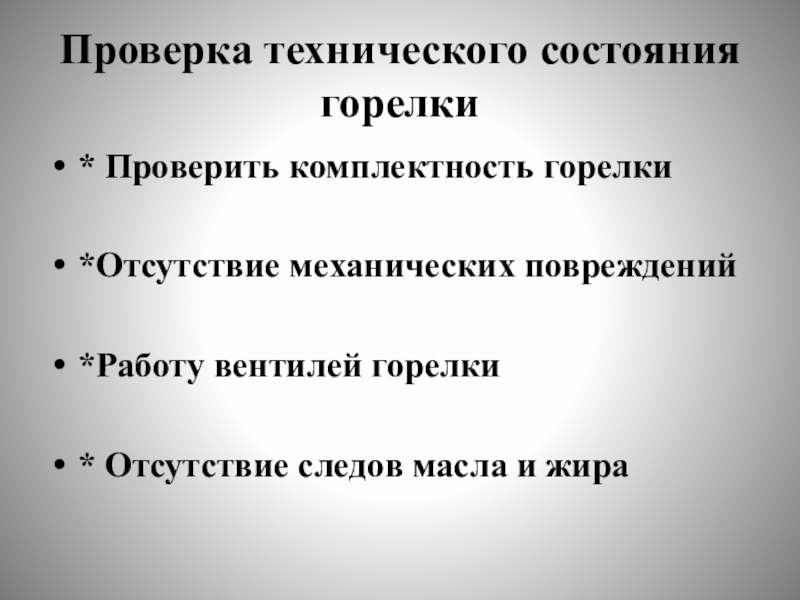

Слайд 7Проверка технического состояния горелки
* Проверить комплектность горелки
*Отсутствие механических повреждений
*Работу вентилей горелки
*
Отсутствие следов масла и жира

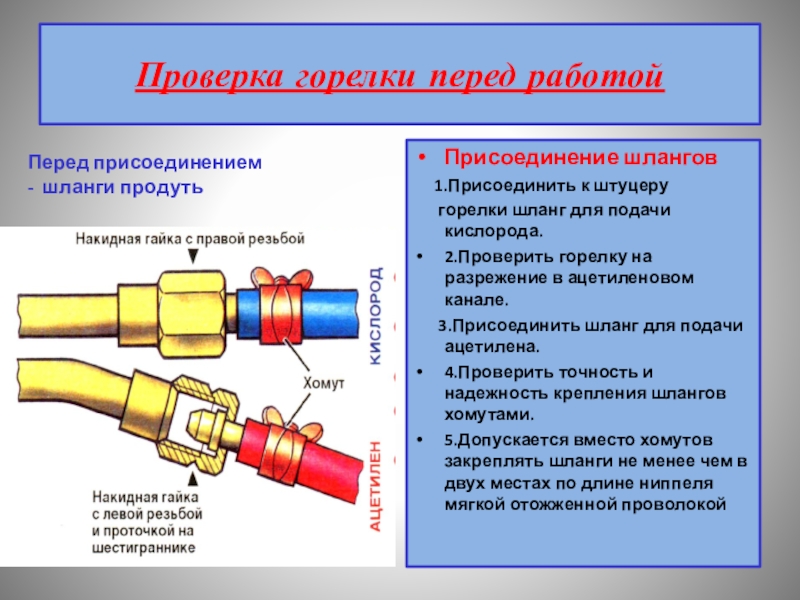

Слайд 8Присоединение шлангов
1.Присоединить к штуцеру
горелки шланг
для подачи кислорода.
2.Проверить горелку на разрежение в ацетиленовом канале.
3.Присоединить шланг для подачи ацетилена.
4.Проверить точность и надежность крепления шлангов хомутами.
5.Допускается вместо хомутов закреплять шланги не менее чем в двух местах по длине ниппеля мягкой отожженной проволокой
2.Проверить горелку на разрежение в ацетиленовом канале.
3.Присоединить шланг для подачи ацетилена.
4.Проверить точность и надежность крепления шлангов хомутами.
5.Допускается вместо хомутов закреплять шланги не менее чем в двух местах по длине ниппеля мягкой отожженной проволокой
Проверка горелки перед работой
Перед присоединением
- шланги продуть

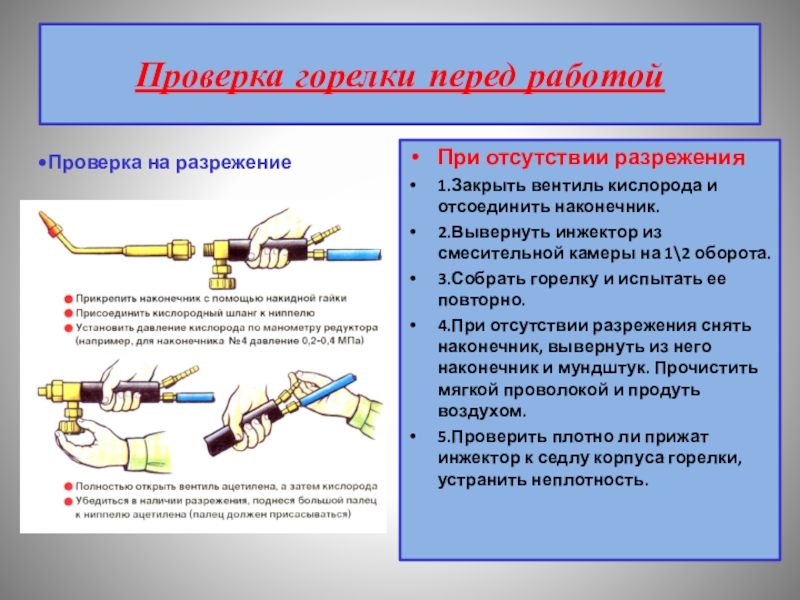

Слайд 9Проверка горелки перед работой
При отсутствии разрежения
1.Закрыть вентиль кислорода и отсоединить наконечник.
2.Вывернуть
инжектор из смесительной камеры на 1\2 оборота.
3.Собрать горелку и испытать ее повторно.
4.При отсутствии разрежения снять наконечник, вывернуть из него наконечник и мундштук. Прочистить мягкой проволокой и продуть воздухом.
5.Проверить плотно ли прижат инжектор к седлу корпуса горелки, устранить неплотность.
3.Собрать горелку и испытать ее повторно.
4.При отсутствии разрежения снять наконечник, вывернуть из него наконечник и мундштук. Прочистить мягкой проволокой и продуть воздухом.
5.Проверить плотно ли прижат инжектор к седлу корпуса горелки, устранить неплотность.
Проверка на разрежение

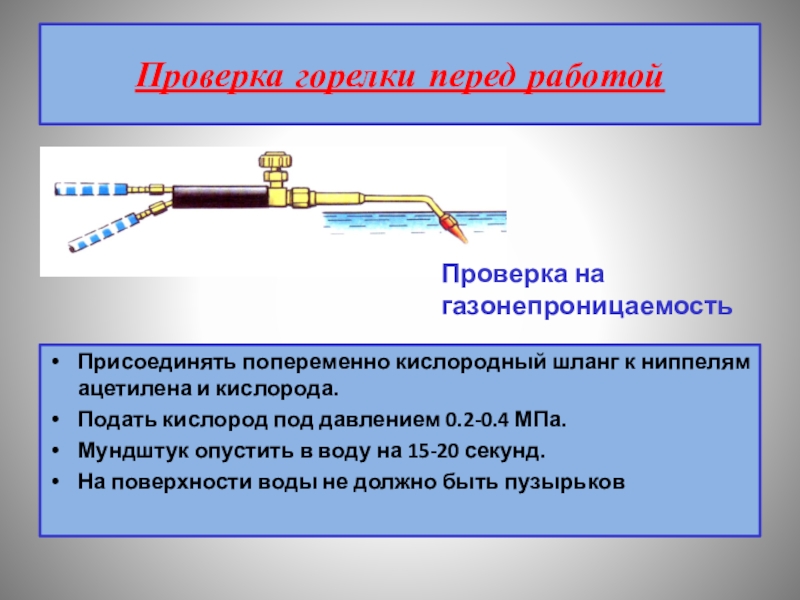

Слайд 10Проверка горелки перед работой
Присоединять попеременно кислородный шланг к ниппелям ацетилена и
кислорода.
Подать кислород под давлением 0.2-0.4 МПа.
Мундштук опустить в воду на 15-20 секунд.
На поверхности воды не должно быть пузырьков
Подать кислород под давлением 0.2-0.4 МПа.
Мундштук опустить в воду на 15-20 секунд.
На поверхности воды не должно быть пузырьков
Проверка на
газонепроницаемость

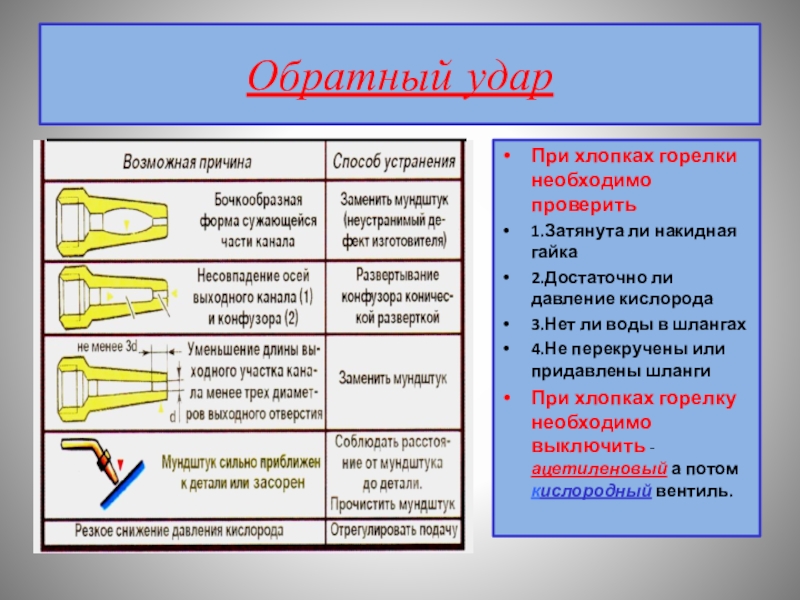

Слайд 12Обратный удар
При хлопках горелки необходимо проверить
1.Затянута ли накидная гайка
2.Достаточно ли давление
кислорода
3.Нет ли воды в шлангах
4.Не перекручены или придавлены шланги
При хлопках горелку необходимо выключить - ацетиленовый а потом кислородный вентиль.
3.Нет ли воды в шлангах
4.Не перекручены или придавлены шланги
При хлопках горелку необходимо выключить - ацетиленовый а потом кислородный вентиль.
