Презентация, доклад к уроку по теме:Методы контроля сварных соединений
Содержание
- 1. Презентация к уроку по теме:Методы контроля сварных соединений
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Методы контроля сварных соединенийразрушающие неразрушающие
- 6. методы неразрушающего контроля сварных соединений: внешний осмотр;радиационная
- 7. Внешний осмотр Инструменты и приспособления: Лупа с 5-10 кратным увеличениемШтангенциркульЛинейкаШаблоны
- 8. Капиллярный контроль Сущность метода состоит в окраске
- 9. Слайд 9

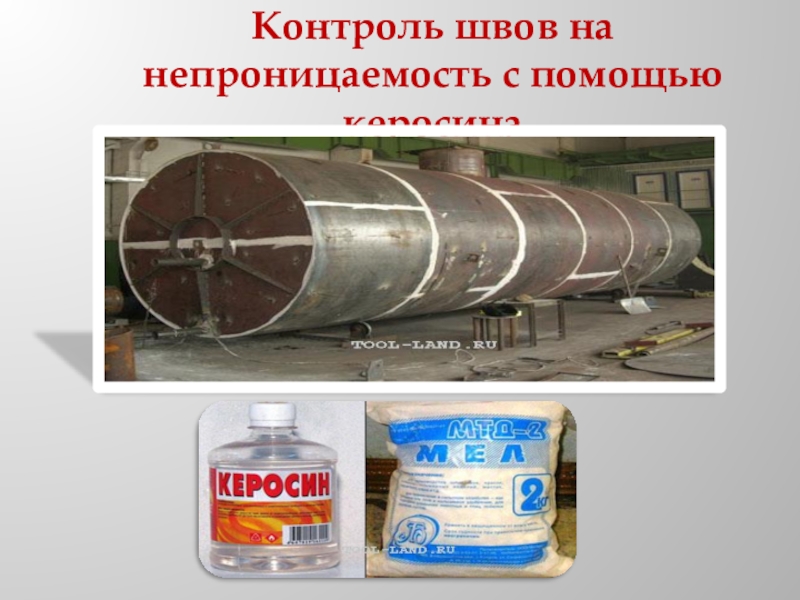

- 10. Контроль швов на непроницаемость с помощью керосина

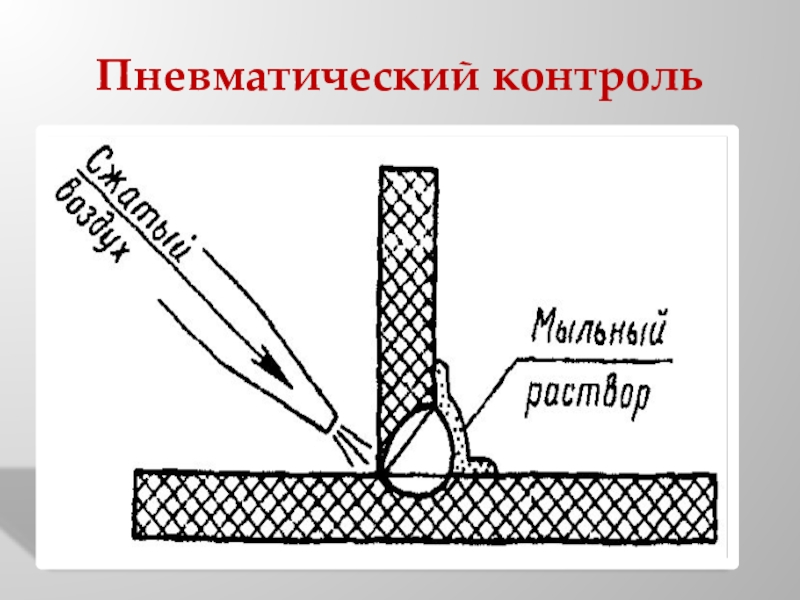

- 11. Пневматический контроль
- 12. Радиационная дефектоскопия Основана на способности рентгеновского и
- 13. Снимок в гамма-излучении (слева) и фотография разреза прибыли (справа)
- 14. Достоинства метода:Относительная простота интерпретации дефектовНаличие документа (плёнки)
- 15. Магнитная дефектоскопия При контроле качества сварки магнитными

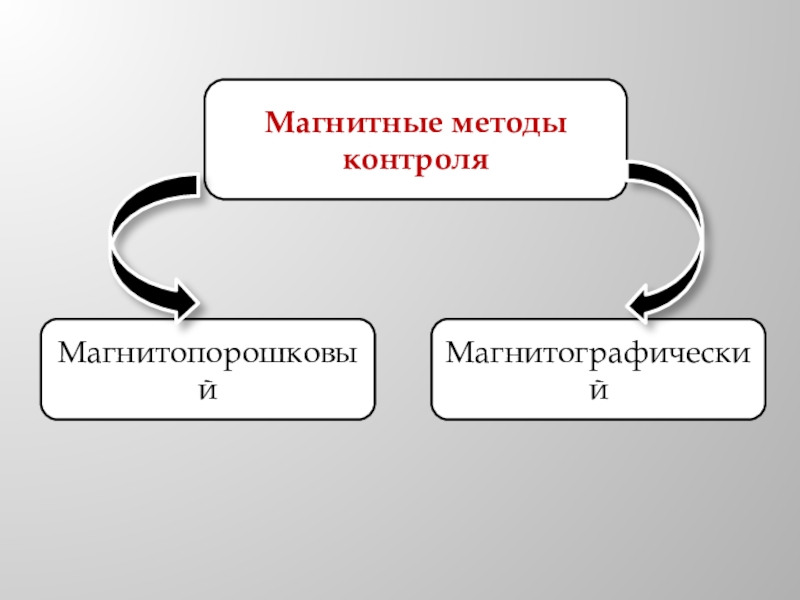

- 16. Магнитные методы контроляМагнитопорошковыйМагнитографический
- 17. Магнитопорошковый метод
- 18. Магнитнографический метод контроляЗаключается в фиксации на магнитной
- 19. Ультразвуковая дефектоскопия Ультразвуковой способ использует способность ультразвуковых
- 20. Достоинства метода:Возможность обнаружения «тонких» дефектовШирокий диапазон контролируемых
- 21. Домашнее задание:Подготовиться к лабораторной работе. Необходимо принести:Резиновые перчаткиКисточкуСтеклянную ёмкость (баночку 0.5 л.)Клеёнку Тетрадь
Методы контроля сварных соединенийразрушающие неразрушающие

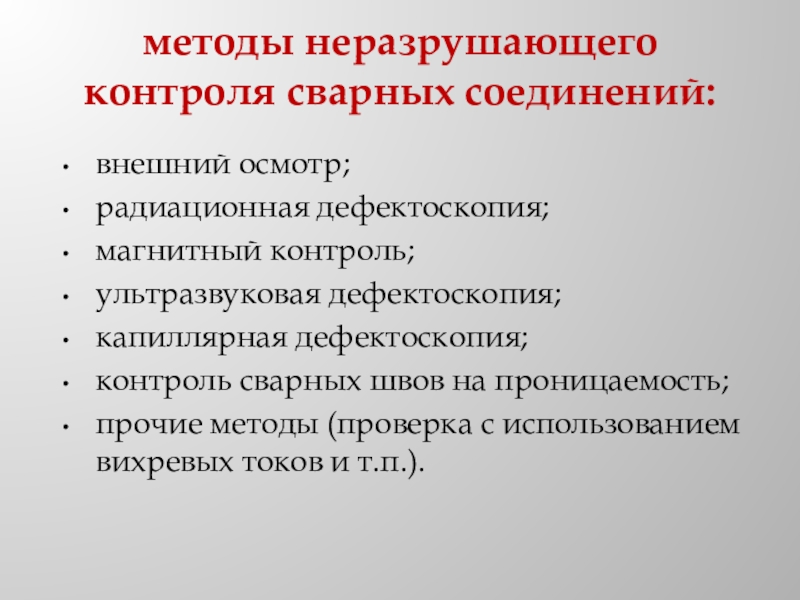

Слайд 6методы неразрушающего контроля сварных соединений:
внешний осмотр;
радиационная дефектоскопия;
магнитный контроль;
ультразвуковая дефектоскопия;
капиллярная дефектоскопия;
контроль сварных
швов на проницаемость;
прочие методы (проверка с использованием вихревых токов и т.п.).
прочие методы (проверка с использованием вихревых токов и т.п.).

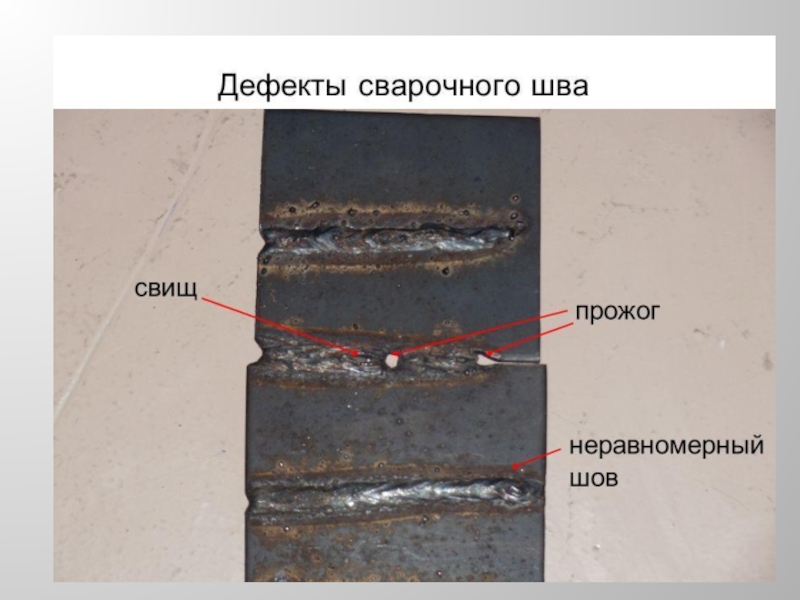

Слайд 7Внешний осмотр

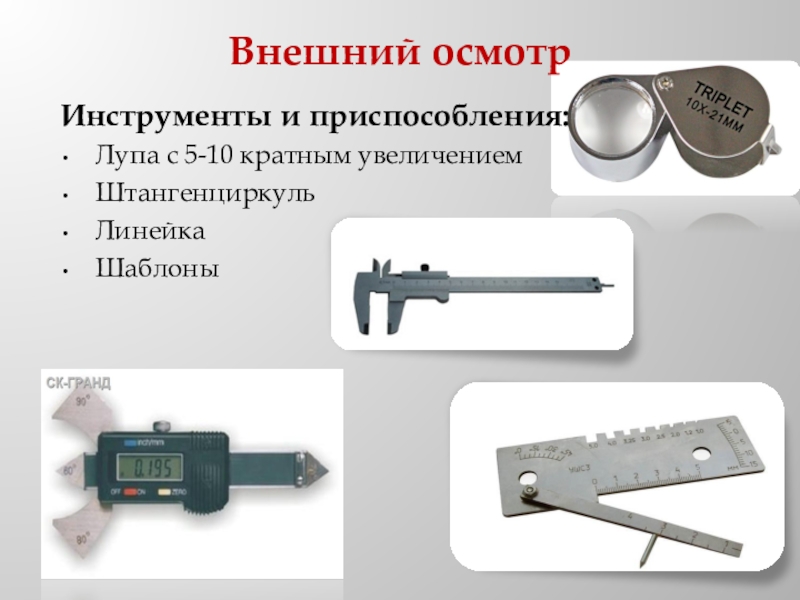

Инструменты и приспособления:
Лупа с 5-10 кратным увеличением
Штангенциркуль
Линейка
Шаблоны
Слайд 8Капиллярный контроль

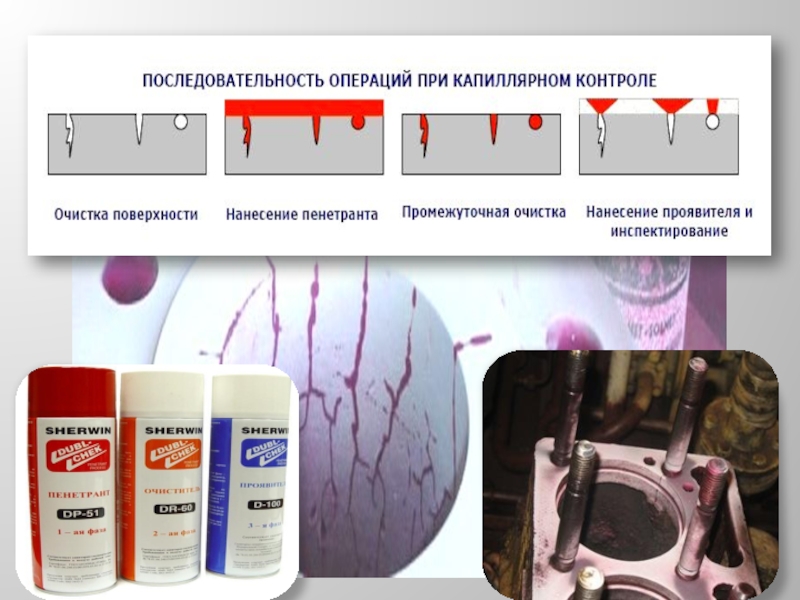

Сущность метода состоит в окраске дефектов, заполненных пенетрантами.
Для капиллярного контроля
разработан ГОСТ 18442-80 "Контроль неразрушающий. Капиллярные методы. Общие требования".
Слайд 12Радиационная дефектоскопия
Основана на способности рентгеновского и гамма-излучения проникать через металлы и
фиксировать на фотопленке дефекты, встречающиеся на его пути.

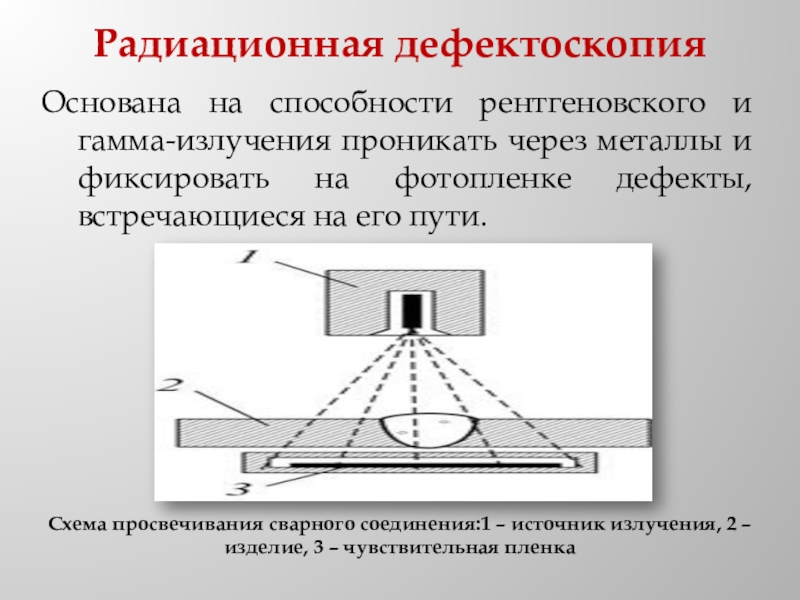

Схема просвечивания сварного соединения:1 – источник излучения, 2 – изделие, 3 – чувствительная пленка

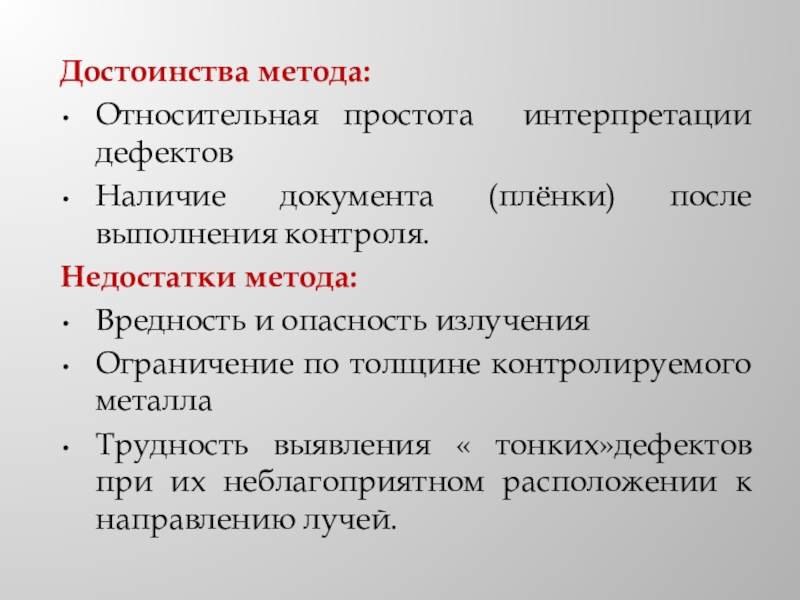

Слайд 14Достоинства метода:
Относительная простота интерпретации дефектов
Наличие документа (плёнки) после выполнения контроля.
Недостатки метода:
Вредность
и опасность излучения
Ограничение по толщине контролируемого металла
Трудность выявления « тонких»дефектов при их неблагоприятном расположении к направлению лучей.
Ограничение по толщине контролируемого металла
Трудность выявления « тонких»дефектов при их неблагоприятном расположении к направлению лучей.

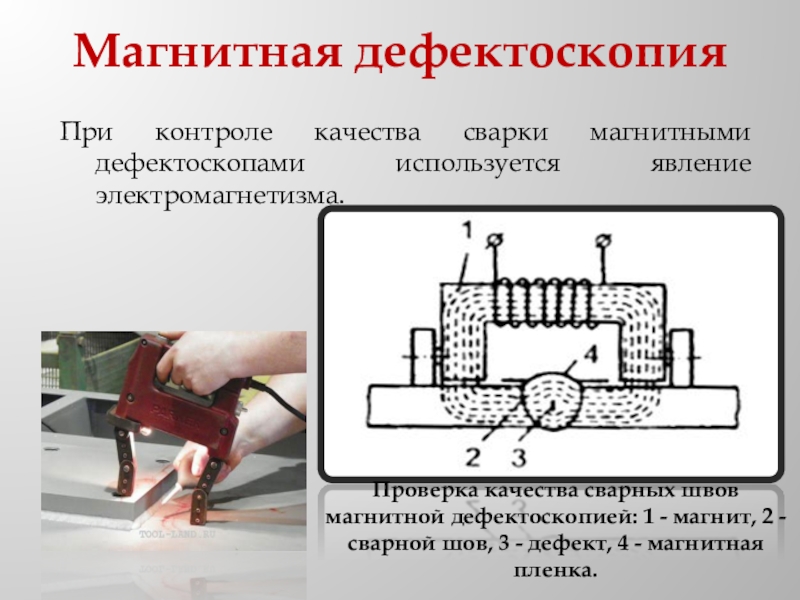

Слайд 15Магнитная дефектоскопия
При контроле качества сварки магнитными дефектоскопами используется явление электромагнетизма.
Проверка
качества сварных швов магнитной дефектоскопией: 1 - магнит, 2 - сварной шов, 3 - дефект, 4 - магнитная пленка.

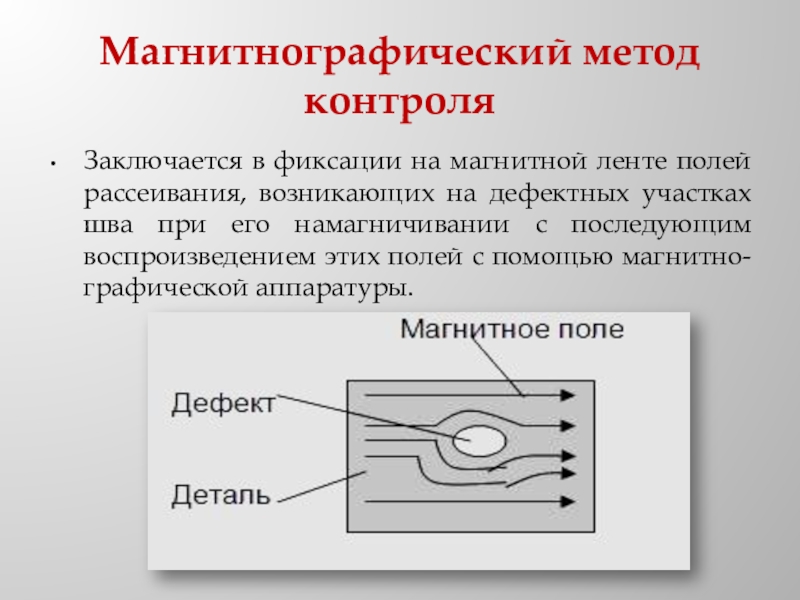

Слайд 18Магнитнографический метод контроля
Заключается в фиксации на магнитной ленте полей рассеивания, возникающих
на дефектных участках шва при его намагничивании с последующим воспроизведением этих полей с помощью магнитно-графической аппаратуры.

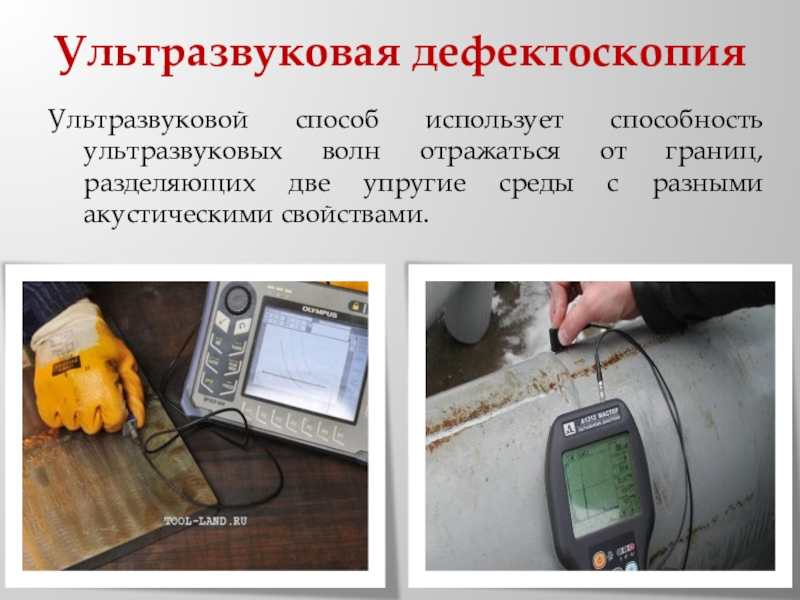

Слайд 19Ультразвуковая дефектоскопия
Ультразвуковой способ использует способность ультразвуковых волн отражаться от границ, разделяющих
две упругие среды с разными акустическими свойствами.

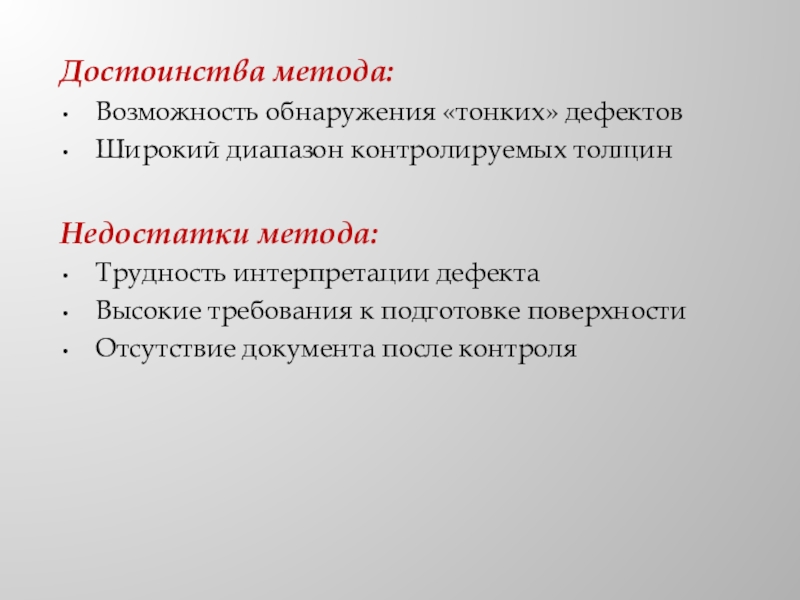

Слайд 20Достоинства метода:
Возможность обнаружения «тонких» дефектов
Широкий диапазон контролируемых толщин
Недостатки метода:
Трудность интерпретации дефекта
Высокие
требования к подготовке поверхности
Отсутствие документа после контроля
Отсутствие документа после контроля

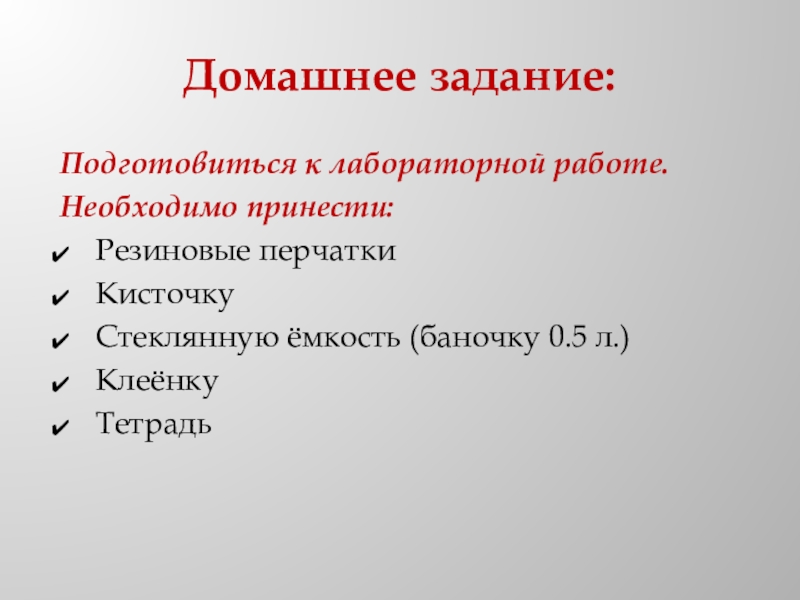

Слайд 21Домашнее задание:
Подготовиться к лабораторной работе.
Необходимо принести:
Резиновые перчатки
Кисточку
Стеклянную ёмкость (баночку 0.5
л.)
Клеёнку
Тетрадь
Клеёнку
Тетрадь
