Презентация, доклад к уроку по теме: Укладка полов с заданным уклоном

региональный политехнический колледж

и приспособления
2.2. Материалы для укладки плитки
2.3. Растворы
2.4. Подготовка поверхности
2.5. Разбивка покрытия пола
2.6. Укладка полов с заданным уклоном
2.7. Уход за плиточными полами
2.8. Дефекты
2.9. Устранение дефектов.
2.10. Организация труда
2.11. Техника безопасности
3. Охрана труда и охрана окружающей среды
3.1. Охрана труда
3.2. Охрана окружающей среды
Используемая литература

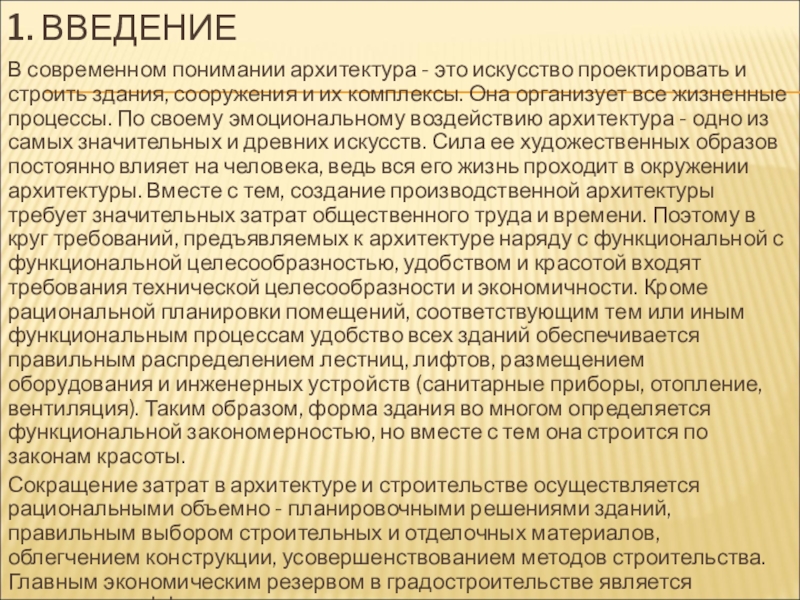

здания, сооружения и их комплексы. Она организует все жизненные процессы. По своему эмоциональному воздействию архитектура - одно из самых значительных и древних искусств. Сила ее художественных образов постоянно влияет на человека, ведь вся его жизнь проходит в окружении архитектуры. Вместе с тем, создание производственной архитектуры требует значительных затрат общественного труда и времени. Поэтому в круг требований, предъявляемых к архитектуре наряду с функциональной с функциональной целесообразностью, удобством и красотой входят требования технической целесообразности и экономичности. Кроме рациональной планировки помещений, соответствующим тем или иным функциональным процессам удобство всех зданий обеспечивается правильным распределением лестниц, лифтов, размещением оборудования и инженерных устройств (санитарные приборы, отопление, вентиляция). Таким образом, форма здания во многом определяется функциональной закономерностью, но вместе с тем она строится по законам красоты.
Сокращение затрат в архитектуре и строительстве осуществляется рациональными объемно - планировочными решениями зданий, правильным выбором строительных и отделочных материалов, облегчением конструкции, усовершенствованием методов строительства. Главным экономическим резервом в градостроительстве является повышение эффективности использования земли.

как буду приготовлены все необходимые инструменты и материалы. Для работы понадобится:
- гибкий уровень для проверки, перенесения и закрепления горизонтальных отметок;
- двухметровая деревянная линейка для определения неровностей поверхности под облицовку;
- шнуры для закрепления провески;
- емкость для раствора;
- плиткорез;
- рулетка для измерения разметки;
- топорик (его можно заменить небольшим молотком) для нанесения насечек;
- строительный уровень для проверки горизонтальности маяков;
- угольник для проверки прямых углов;
- лопатка для нанесения и разравнивания раствора;
- стальные штырьки;
- резиновый шпатель;
- чистая тряпка;
- емкость для разведения цементного молока и для воды;
- гвозди размером 3×50 мм, 3×60 мм для установки провесов и шнуров.

различного размера. Самыми популярными плитками считаются керамические, однако используются также стеклянные и плитки из природного камня.
Разновидности плиток:
Глазурованные (покрытые эмалью) и неглазурованные. Глазурованные плитки покрыты с лицевой стороны слоем цветной эмали. Довольно часто на них бывает нанесен рисунок, в то же время как на неэмалированных плитках его нет.
Прессованные, изготовленные из порошкообразной смеси под высоким давлением, и экстридированные – из тестообразной массы, которая затвердевает при прохождении через отверстия экструдера (выталкивателя).
Одинарного и двойного обжига. Во втором случае получаются плитки более высокого качества и прочности, которые подходят для облицовки пола.
Изготовленные из белой, цветной или красной массы. Как правило, исходный цвет материала имеют неглазурованные плитки.
Помимо этого керамическая плитка делится по назначению на плитку для внутренней облицовки стен, плитку для фасада, плитку со встроенными деталями и плитку для пола. В данном случае нас интересует только плитка для облицовки пола. Толщина такой плитки может быть от 5 до 13 мм, форма – различная: треугольная, прямоугольная, пятигранная, шестигранная и т.д.

не подходит, так как достаточно хрупкая.

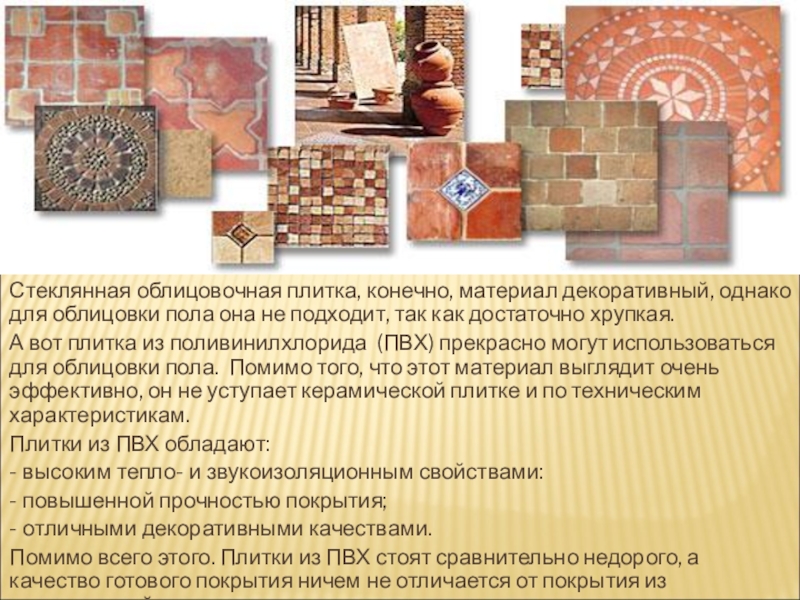

А вот плитка из поливинилхлорида (ПВХ) прекрасно могут использоваться для облицовки пола. Помимо того, что этот материал выглядит очень эффективно, он не уступает керамической плитке и по техническим характеристикам.
Плитки из ПВХ обладают:
- высоким тепло- и звукоизоляционным свойствами:
- повышенной прочностью покрытия;
- отличными декоративными качествами.
Помимо всего этого. Плитки из ПВХ стоят сравнительно недорого, а качество готового покрытия ничем не отличается от покрытия из керамической плитки.

для облицовки плиткой используется. Растворная смесь должна быть прежде всего достаточно плотной, прочной, устойчивой к влажности и к морозу.
Для укладки цементно-песчаный раствор готовится из следующих компонентов:
- цемент – 1 часть; - строительный песок – 2,4 часть; - вода – 0,4 часть.
Качество раствора проверяют перед укладкой плитки, для чего небольшое его количество нужно нанести на увлажненную пыльную сторону плитки, перевернуть и слегка встряхнуть плитку. Раствор считается качественным в том случае, если он остался на плитке слоем не менее 3 мм. Если же весь раствор оказался на полу, в него надо добавить еще смесь цемента и песка.
Раствор для укладки плитки лучше всего готовить небольшими порциями, ведь через 1 – 1,5 часа он начинает схватываться, а если доливать воду. Качество такого раствора будет низким.
Перед началом укладки плиток их пыльную сторону увлажняют цементным молоком, для приготовления которого потребуются портландцемент любой марки и вода, взятые в массовых частях 1:4.

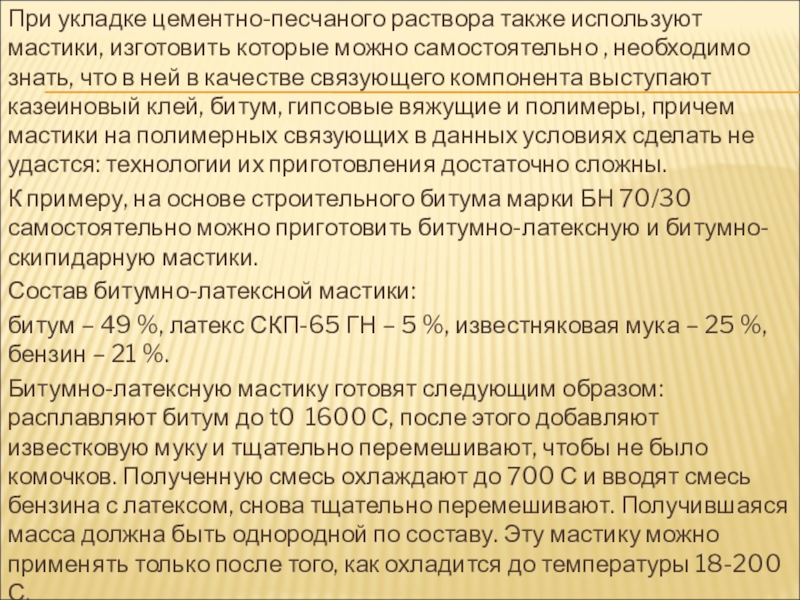

, необходимо знать, что в ней в качестве связующего компонента выступают казеиновый клей, битум, гипсовые вяжущие и полимеры, причем мастики на полимерных связующих в данных условиях сделать не удастся: технологии их приготовления достаточно сложны.
К примеру, на основе строительного битума марки БН 70/30 самостоятельно можно приготовить битумно-латексную и битумно-скипидарную мастики.
Состав битумно-латексной мастики:
битум – 49 %, латекс СКП-65 ГН – 5 %, известняковая мука – 25 %, бензин – 21 %.
Битумно-латексную мастику готовят следующим образом: расплавляют битум до t0 1600 С, после этого добавляют известковую муку и тщательно перемешивают, чтобы не было комочков. Полученную смесь охлаждают до 700 С и вводят смесь бензина с латексом, снова тщательно перемешивают. Получившаяся масса должна быть однородной по составу. Эту мастику можно применять только после того, как охладится до температуры 18-200 С.

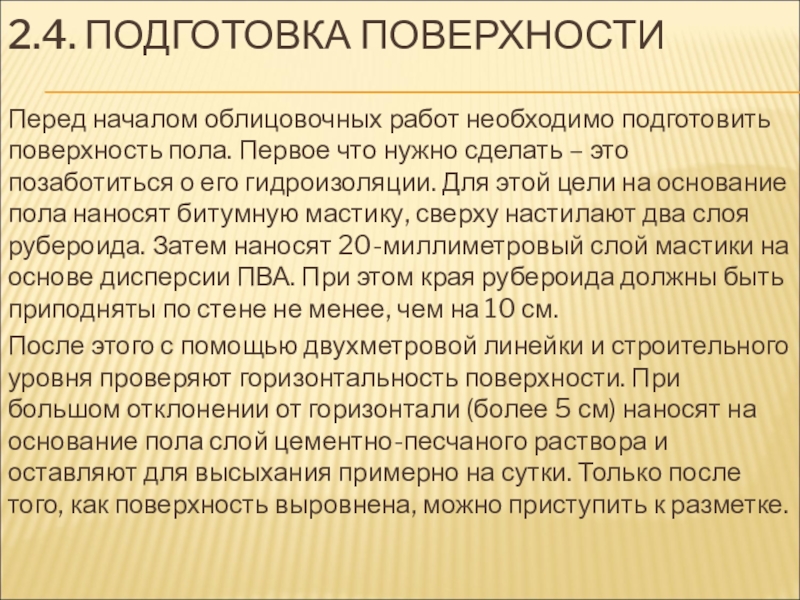

что нужно сделать – это позаботиться о его гидроизоляции. Для этой цели на основание пола наносят битумную мастику, сверху настилают два слоя рубероида. Затем наносят 20-миллиметровый слой мастики на основе дисперсии ПВА. При этом края рубероида должны быть приподняты по стене не менее, чем на 10 см.
После этого с помощью двухметровой линейки и строительного уровня проверяют горизонтальность поверхности. При большом отклонении от горизонтали (более 5 см) наносят на основание пола слой цементно-песчаного раствора и оставляют для высыхания примерно на сутки. Только после того, как поверхность выровнена, можно приступить к разметке.

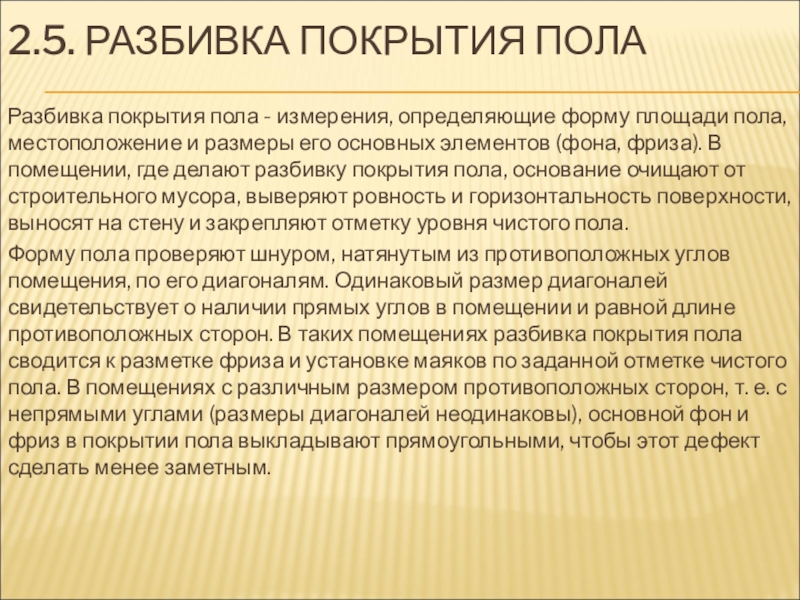

пола, местоположение и размеры его основных элементов (фона, фриза). В помещении, где делают разбивку покрытия пола, основание очищают от строительного мусора, выверяют ровность и горизонтальность поверхности, выносят на стену и закрепляют отметку уровня чистого пола.
Форму пола проверяют шнуром, натянутым из противоположных углов помещения, по его диагоналям. Одинаковый размер диагоналей свидетельствует о наличии прямых углов в помещении и равной длине противоположных сторон. В таких помещениях разбивка покрытия пола сводится к разметке фриза и установке маяков по заданной отметке чистого пола. В помещениях с различным размером противоположных сторон, т. е. с непрямыми углами (размеры диагоналей неодинаковы), основной фон и фриз в покрытии пола выкладывают прямоугольными, чтобы этот дефект сделать менее заметным.

определения местоположения оси АБ, проходящей через середину двух коротких противоположных сторон. Ее закрепляют натянутым шнуром и стальными штырями, вбитыми в основание. На оси покрытия отмеряют размер БГ, кратный целому числу плиток и равный ширине фриза и заделки - пристенного участка покрытия. Угольником откладывают отрезки ГЕ и ГД, перпендикулярные оси покрытия и отстоящие от продольных стен помещения на ширину фриза и заделки. Затем угольником определяют направление другой короткой стороны фриза и расстояние ЖВ9 кратное целому числу плиток. Внутренние вершины фризов (точки Д, Е, Ж, В) закрепляют стальными штырями 8. Точность разбивки, т. е. прямоугольность фриза и фона покрытия, проверяют равенством диагоналей ДЖ и ЕВ. На меньшей стороне помещения у пристенного участка (заделки) укладывают неполно-мерные (прирубленные) плитки. Ряды из прирубленных плиток можно укладывать только со стороны входа в помещение, а также в местах, которые в период эксплуатации помещения будут заставлены стеллажами, аппаратурой.

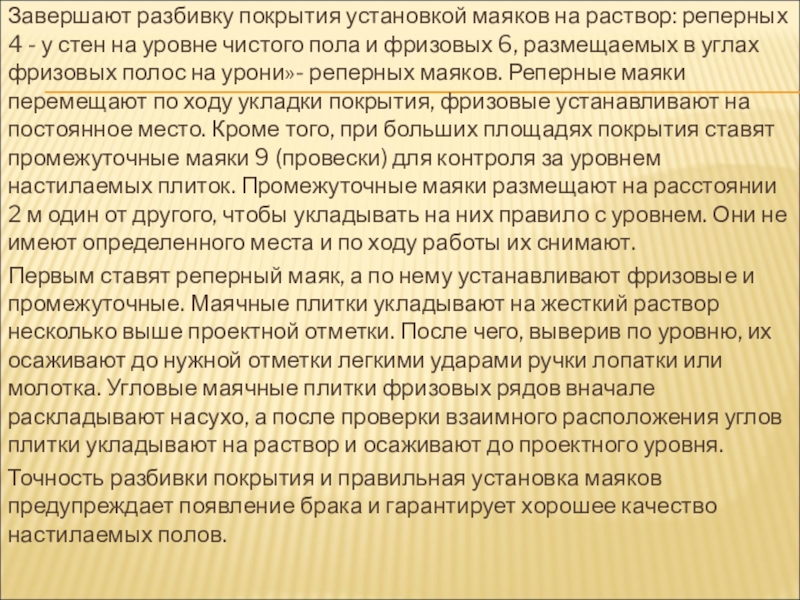

стен на уровне чистого пола и фризовых 6, размещаемых в углах фризовых полос на урони»- реперных маяков. Реперные маяки перемещают по ходу укладки покрытия, фризовые устанавливают на постоянное место. Кроме того, при больших площадях покрытия ставят промежуточные маяки 9 (провески) для контроля за уровнем настилаемых плиток. Промежуточные маяки размещают на расстоянии 2 м один от другого, чтобы укладывать на них правило с уровнем. Они не имеют определенного места и по ходу работы их снимают.
Первым ставят реперный маяк, а по нему устанавливают фризовые и промежуточные. Маячные плитки укладывают на жесткий раствор несколько выше проектной отметки. После чего, выверив по уровню, их осаживают до нужной отметки легкими ударами ручки лопатки или молотка. Угловые маячные плитки фризовых рядов вначале раскладывают насухо, а после проверки взаимного расположения углов плитки укладывают на раствор и осаживают до проектного уровня.
Точность разбивки покрытия и правильная установка маяков предупреждает появление брака и гарантирует хорошее качество настилаемых полов.

жидкости, полы устраивают с уклоном. В конструкции таких полов входит гидроизоляции, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.
Полы из плитки укладывают с уклоном 1-2%. Монолитные (бетонные) покрытия, с поверхности которых твердые отходы производства смываются струей воды, имеют уклон 3 - 5 %. При уклоне 1 % на каждый метр длины уровень пола понижается на 1 см, при уклоне 2% - на 2 см и т. д. Величину уклона полов указывают в проекте. У полов, уложенных на грунте, уклон обеспечивают планировкой грунтового основания. Только в небольших помещениях уклон устраивают за счет утолщения подстилающего слоя. Он не должен превышать 40 мм. Не допускается устраивать уклон за счет толщины прослойки. Увеличение ее толщины более 15 мм вызовет отслоение плиток.

Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.

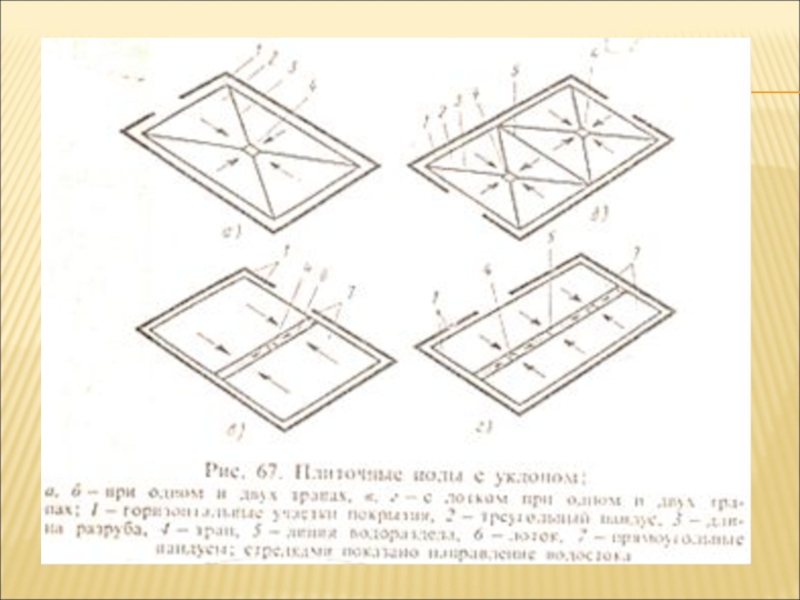

Участки покрытия, собирающие сток, разделяют линиями разруба 3 (рис. 67, а) - диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников. Если в помещении предусмотрено два трапа (рис. 67, б), смежные треугольные участки покрытия разграничивает линия водораздела 5, отстоящая от трапов на одинаковом расстоянии. В полах с лотками (рис. 67, в, г), участки покрытия, собирающие сток, имеют прямоугольную форму.
Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.
Полы в смежных помещениях располагают на одном уровне.

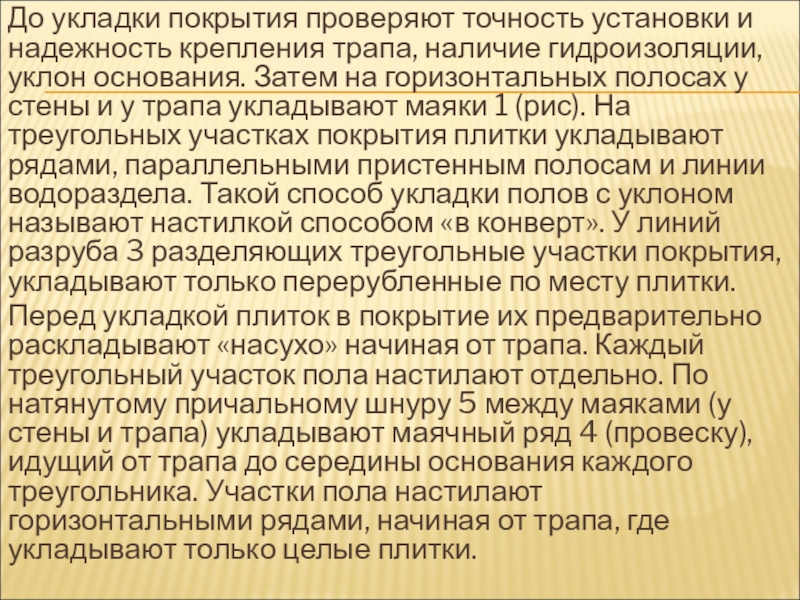

гидроизоляции, уклон основания. Затем на горизонтальных полосах у стены и у трапа укладывают маяки 1 (рис). На треугольных участках покрытия плитки укладывают рядами, параллельными пристенным полосам и линии водораздела. Такой способ укладки полов с уклоном называют настилкой способом «в конверт». У линий разруба 3 разделяющих треугольные участки покрытия, укладывают только перерубленные по месту плитки.
Перед укладкой плиток в покрытие их предварительно раскладывают «насухо» начиная от трапа. Каждый треугольный участок пола настилают отдельно. По натянутому причальному шнуру 5 между маяками (у стены и трапа) укладывают маячный ряд 4 (провеску), идущий от трапа до середины основания каждого треугольника. Участки пола настилают горизонтальными рядами, начиная от трапа, где укладывают только целые плитки.

слева и справа, и последним — у выхода. Такая последовательность работ избавляет от прохода по свежеуложенным плиткам и способствует повышению качества покрытия.
Деформационные швы, каналы и трапы, сопряжения разнотипных полов. В полах с уклоном по линии водораздела проходят деформационные швы. Наиболее подвержены разрушению при эксплуатации полы в местах деформационных швов, а также при сопряжении с каналами, трапами, лотками и другими конструкциями. В таких местах чаще всего покрытие пола отслаивается от прослойки. Эти участки укладывают наиболее тщательно.
До настилки полов проверяют надежность основания, наличие стальных уголков, обрамляющих деформационные швы, углубления в местах расположения каналов и трапов, прочность их крепления к анкерам, заделанным в основании. Обрамляющие стальные уголки не должны выступать из уровня настилаемых полов. К уголкам в каналах, лотках и трапах примыкают только целые плитки.

нагрузках в процессе эксплуатации. Швы заполняют битумной мастикой с волокнистыми наполнителями.
Зоны открытых каналов (рис. б) обрамляют стальными уголками с анкерами 6, заделанными в бетонную подготовку. Стенки каналов располагают на одном уровне с полом.
Лотки в полах (рис. а) устраивают с обрамлением стальными уголками или без них. В том случае, когда лотки не обрамляют уголками, целыми плитками перекрывают торцы вертикальных рядов, уложенных в пониженной части лотка.
Сопряжения разнотипных полов (рис. б) укладывают на одном уровне. Покрытия отделяют одно от другого стальным уголком 7, приваренным к закладным деталям.

(б):

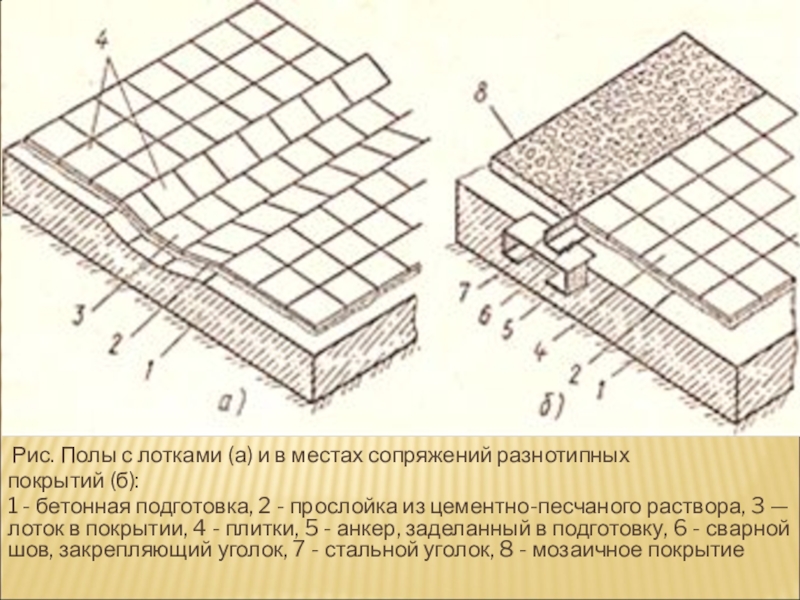

1 - бетонная подготовка, 2 - прослойка из цементно-песчаного раствора, 3 — лоток в покрытии, 4 - плитки, 5 - анкер, заделанный в подготовку, 6 - сварной шов, закрепляющий уголок, 7 - стальной уголок, 8 - мозаичное покрытие

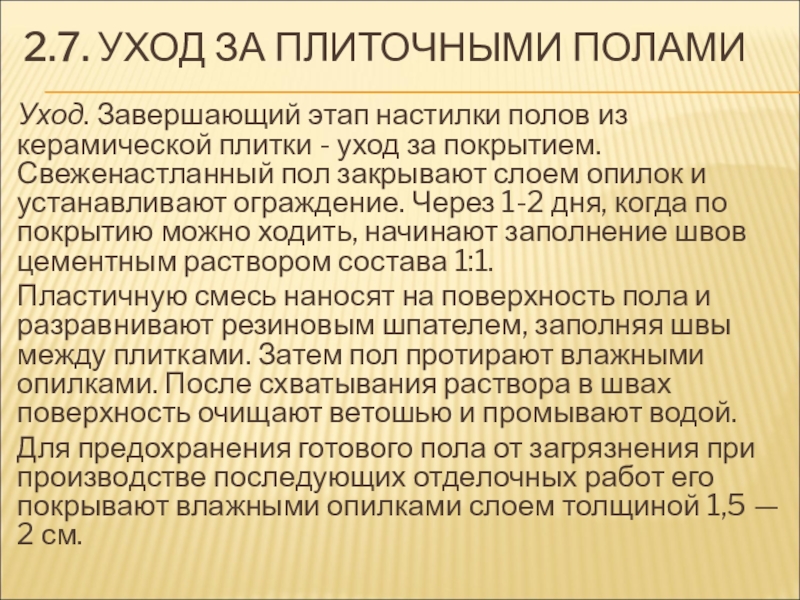

плитки - уход за покрытием. Свеженастланный пол закрывают слоем опилок и устанавливают ограждение. Через 1-2 дня, когда по покрытию можно ходить, начинают заполнение швов цементным раствором состава 1:1.
Пластичную смесь наносят на поверхность пола и разравнивают резиновым шпателем, заполняя швы между плитками. Затем пол протирают влажными опилками. После схватывания раствора в швах поверхность очищают ветошью и промывают водой.
Для предохранения готового пола от загрязнения при производстве последующих отделочных работ его покрывают влажными опилками слоем толщиной 1,5 — 2 см.

отступлением от требований проекта.

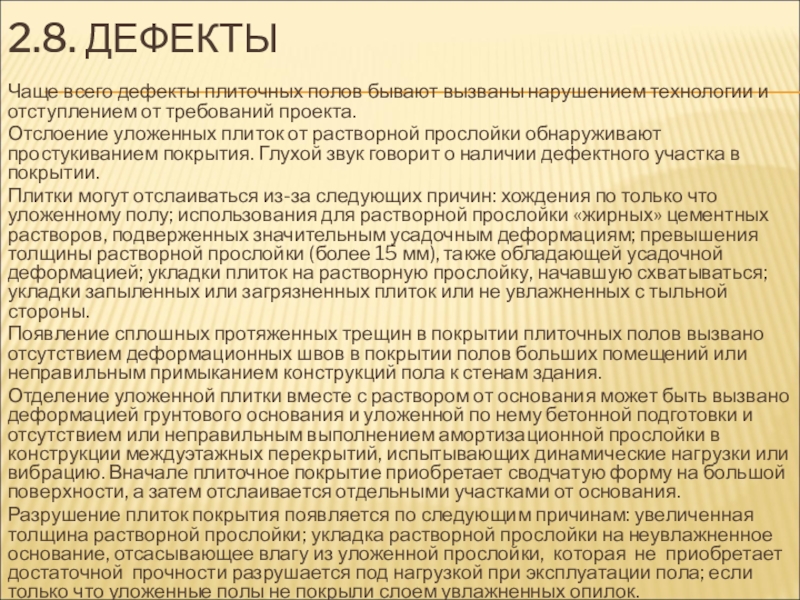

Отслоение уложенных плиток от растворной прослойки обнаруживают простукиванием покрытия. Глухой звук говорит о наличии дефектного участка в покрытии.
Плитки могут отслаиваться из-за следующих причин: хождения по только что уложенному полу; использования для растворной прослойки «жирных» цементных растворов, подверженных значительным усадочным деформациям; превышения толщины растворной прослойки (более 15 мм), также обладающей усадочной деформацией; укладки плиток на растворную прослойку, начавшую схватываться; укладки запыленных или загрязненных плиток или не увлажненных с тыльной стороны.
Появление сплошных протяженных трещин в покрытии плиточных полов вызвано отсутствием деформационных швов в покрытии полов больших помещений или неправильным примыканием конструкций пола к стенам здания.
Отделение уложенной плитки вместе с раствором от основания может быть вызвано деформацией грунтового основания и уложенной по нему бетонной подготовки и отсутствием или неправильным выполнением амортизационной прослойки в конструкции междуэтажных перекрытий, испытывающих динамические нагрузки или вибрацию. Вначале плиточное покрытие приобретает сводчатую форму на большой поверхности, а затем отслаивается отдельными участками от основания.
Разрушение плиток покрытия появляется по следующим причинам: увеличенная толщина растворной прослойки; укладка растворной прослойки на неувлажненное основание, отсасывающее влагу из уложенной прослойки, которая не приобретает достаточной прочности разрушается под нагрузкой при эксплуатации пола; если только что уложенные полы не покрыли слоем увлажненных опилок.

полов.
Поврежденные участки выявляют внешним осмотром и простукиванием всей площади пола. Места, подлежащие ремонту, разбирают. Сначала молотком разбивают и удаляют одну плитку, последующие снимают с помощью скарпеля и молотка. Для повторного использования разбираемых плиток удары острия скарпеля направляют по раствору ниже тыльной стороны плитки. Остатки затвердевшего раствора с тыльной стороны осторожно скалывают ударами зубила и молотка, стараясь не повредить кромок очищаемых плиток. На разобранном участке покрытия с помощью механизированного или ручного инструмента удаляют растворную прослойку, после чего поверхность основания очищают от мусора и выравнивают стяжкой из бетона или раствора. При необходимости восстанавливают поврежденную гидроизоляцию. Уровень восстанавливаемого пола должен быть одинаковым с примыкающими (неремонтируемыми) участками покрытия. Это обеспечивается точной подгонкой нижележащих прослоек в конструкции пола под прежние отметки. Укладку плиток и уход за покрытием выполняют в обычной последовательности.

квалификационный состав звена зависит от особенностей и характера выполняемых работ.

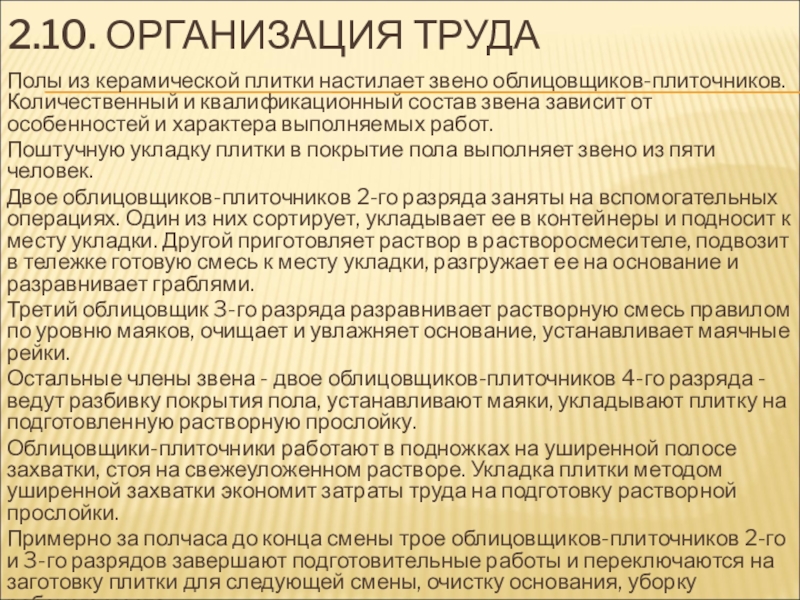

Поштучную укладку плитки в покрытие пола выполняет звено из пяти человек.
Двое облицовщиков-плиточников 2-го разряда заняты на вспомогательных операциях. Один из них сортирует, укладывает ее в контейнеры и подносит к месту укладки. Другой приготовляет раствор в растворосмесителе, подвозит в тележке готовую смесь к месту укладки, разгружает ее на основание и разравнивает граблями.
Третий облицовщик 3-го разряда разравнивает растворную смесь правилом по уровню маяков, очищает и увлажняет основание, устанавливает маячные рейки.
Остальные члены звена - двое облицовщиков-плиточников 4-го разряда - ведут разбивку покрытия пола, устанавливают маяки, укладывают плитку на подготовленную растворную прослойку.
Облицовщики-плиточники работают в подножках на уширенной полосе захватки, стоя на свежеуложенном растворе. Укладка плитки методом уширенной захватки экономит затраты труда на подготовку растворной прослойки.
Примерно за полчаса до конца смены трое облицовщиков-плиточников 2-го и 3-го разрядов завершают подготовительные работы и переключаются на заготовку плитки для следующей смены, очистку основания, уборку рабочего места.

типовыми схемами, на которых графически изображены местонахождение работающих, расположение необходимых механизмов, инвентаря, приспособлений.
Пакетную укладку плитки с применением шаблонов выполняет звено из пяти человек.
Двое облицовщиков-плиточников 2-го разряда на заготовочном столе сортируют плитки и укладывают их в решетчатые шаблоны. Третий облицовщик-плиточник 2-го разряда приготовляет раствор в растворосмесителе 1; приготовленную смесь на тележке доставляет к месту укладки и разравнивает граблями.
Четвертый и пятый облицовщики 3-го и 4-го разрядов производят разбивку покрытия пола, устанавливают маяки. Облицовщик 3-го разряда выравнивает растворную прослойку под уровень установленных маяков. Вместе они укладывают подготовленные шаблоны с плиткой. Облицовщик 4-го разряда осаживает шаблон и при необходимости поправляет отдельные плитки.
Значительные объемы работ по устройству полов выполняет специализированная бригада облицовщиков-плиточников, состоящая из нескольких однотипных звеньев.

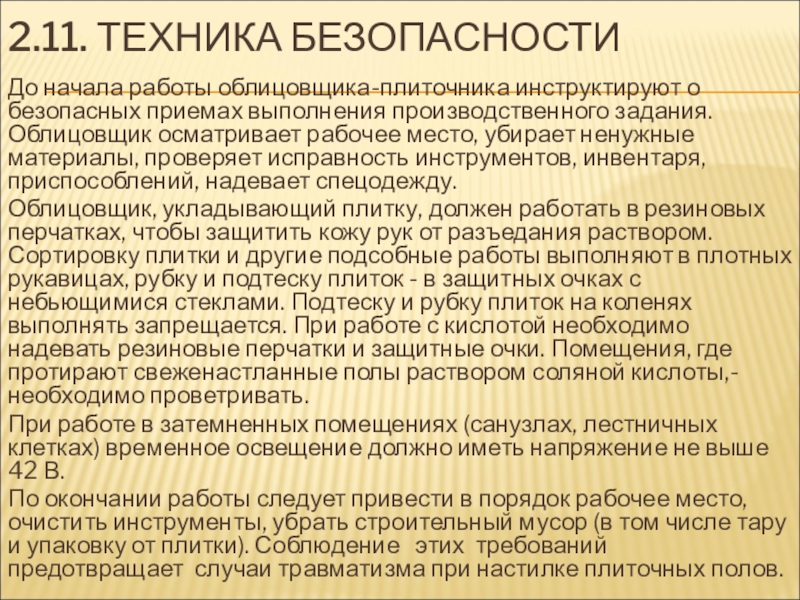

производственного задания. Облицовщик осматривает рабочее место, убирает ненужные материалы, проверяет исправность инструментов, инвентаря, приспособлений, надевает спецодежду.
Облицовщик, укладывающий плитку, должен работать в резиновых перчатках, чтобы защитить кожу рук от разъедания раствором. Сортировку плитки и другие подсобные работы выполняют в плотных рукавицах, рубку и подтеску плиток - в защитных очках с небьющимися стеклами. Подтеску и рубку плиток на коленях выполнять запрещается. При работе с кислотой необходимо надевать резиновые перчатки и защитные очки. Помещения, где протирают свеженастланные полы раствором соляной кислоты,- необходимо проветривать.
При работе в затемненных помещениях (санузлах, лестничных клетках) временное освещение должно иметь напряжение не выше 42 В.
По окончании работы следует привести в порядок рабочее место, очистить инструменты, убрать строительный мусор (в том числе тару и упаковку от плитки). Соблюдение этих требований предотвращает случаи травматизма при настилке плиточных полов.

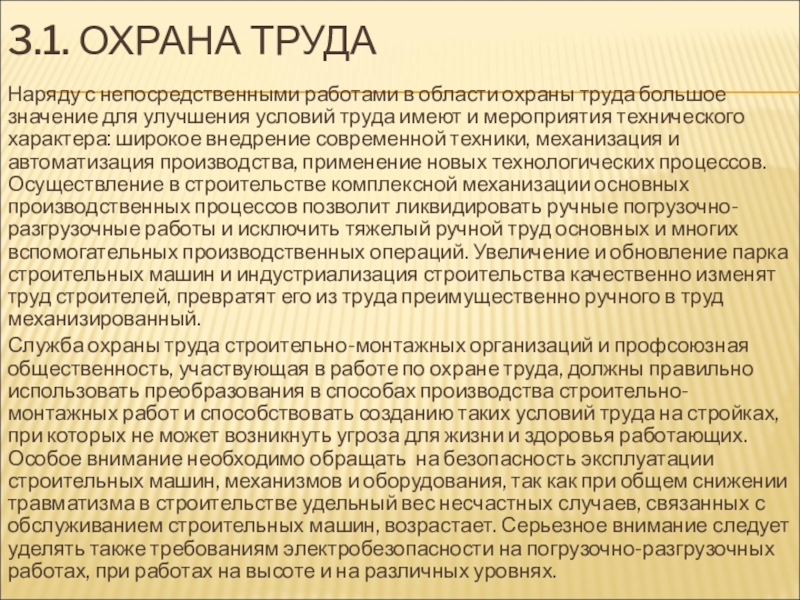

большое значение для улучшения условий труда имеют и мероприятия технического характера: широкое внедрение современной техники, механизация и автоматизация производства, применение новых технологических процессов. Осуществление в строительстве комплексной механизации основных производственных процессов позволит ликвидировать ручные погрузочно-разгрузочные работы и исключить тяжелый ручной труд основных и многих вспомогательных производственных операций. Увеличение и обновление парка строительных машин и индустриализация строительства качественно изменят труд строителей, превратят его из труда преимущественно ручного в труд механизированный.
Служба охраны труда строительно-монтажных организаций и профсоюзная общественность, участвующая в работе по охране труда, должны правильно использовать преобразования в способах производства строительно-монтажных работ и способствовать созданию таких условий труда на стройках, при которых не может возникнуть угроза для жизни и здоровья работающих. Особое внимание необходимо обращать на безопасность эксплуатации строительных машин, механизмов и оборудования, так как при общем снижении травматизма в строительстве удельный вес несчастных случаев, связанных с обслуживанием строительных машин, возрастает. Серьезное внимание следует уделять также требованиям электробезопасности на погрузочно-разгрузочных работах, при работах на высоте и на различных уровнях.

машинами и механизмами и одновременном производстве работ многими субподрядными организациями - строгое соблюдение требований техники безопасности не может быть обеспечено только инженерно-техническими работниками и работниками службы охраны труда. Личная и коллективная безопасность работающих может быть обеспечена только при правильном отношении к требованиям охраны труда всех членов коллектива.
Все работники организации, в том числе ее руководитель, обязаны проходить обучение по охране труда и проверку знаний требований охраны труда в порядке, определенном Правительством Российской Федерации. Для всех поступающих на работу лиц, а также для лиц, переводимых на другую работу, работодатель (или уполномоченное им лицо) обязан проводить инструктаж по охране труда, организовывать обучение безопасным методам и приемам выполнения работ и оказания первой помощи пострадавшим.
Расследованию и учету подлежат несчастные случаи, происшедшие на производстве с работниками и другими лицами при выполнении ими трудовых обязанностей и работы по заданию организации и индивидуального предпринимателя, в том числе подлежащие обязательному социальному страхованию от несчастных случаев на производстве и профессиональных заболеваний.

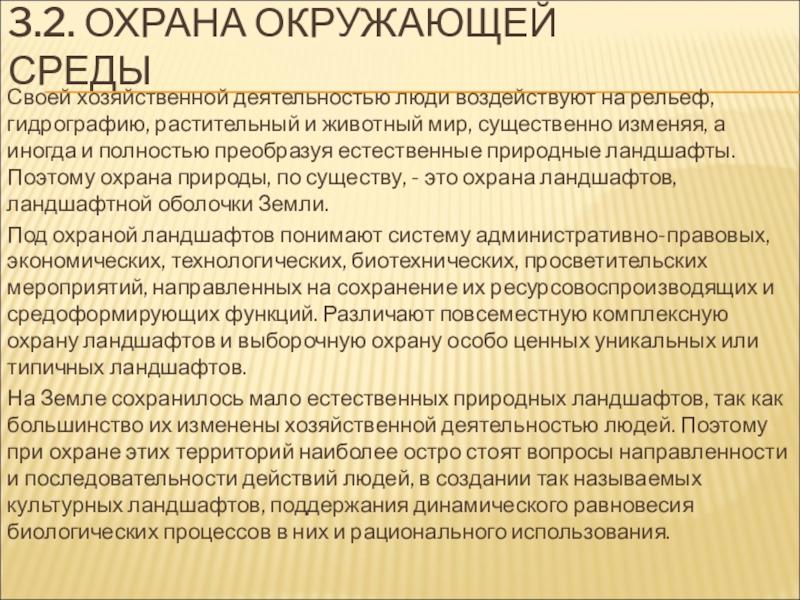

растительный и животный мир, существенно изменяя, а иногда и полностью преобразуя естественные природные ландшафты. Поэтому охрана природы, по существу, - это охрана ландшафтов, ландшафтной оболочки Земли.
