Презентация, доклад к уроку по теме: Рабочее оборудование трактора для профессии Машинист лесозаготовительных и трелевочных машин
Содержание
- 1. Презентация к уроку по теме: Рабочее оборудование трактора для профессии Машинист лесозаготовительных и трелевочных машин
- 2. План урока Термины и определенияСхемы рабочего оборудованияУстройство агрегатов
- 3. Навесная гидросистемаПредназначена – для присоединения прицепных, полунавесных
- 4. Гидравлическая частьПредназначена – для поднятия и опускания
- 5. Схема гидравлической навесной системы1 –бак2 –маслопроводы низкого
- 6. Схема гидравлической навесной системы1- масляный насос, 2
- 7. Бак гидросистемыСлужит резервуаром для рабочей жидкости (масла)*
- 8. Масляный бак1 - крышка2 - стакан фильтра3
- 9. Бак гидросистемы1 – рукоятка рычага включения насоса2
- 10. Масляный насосПредназначен для создания высокого давления в
- 11. Масляный насоса – в сбореб – деталив
- 12. Силовой цилиндра – устройствоб – схема работы1

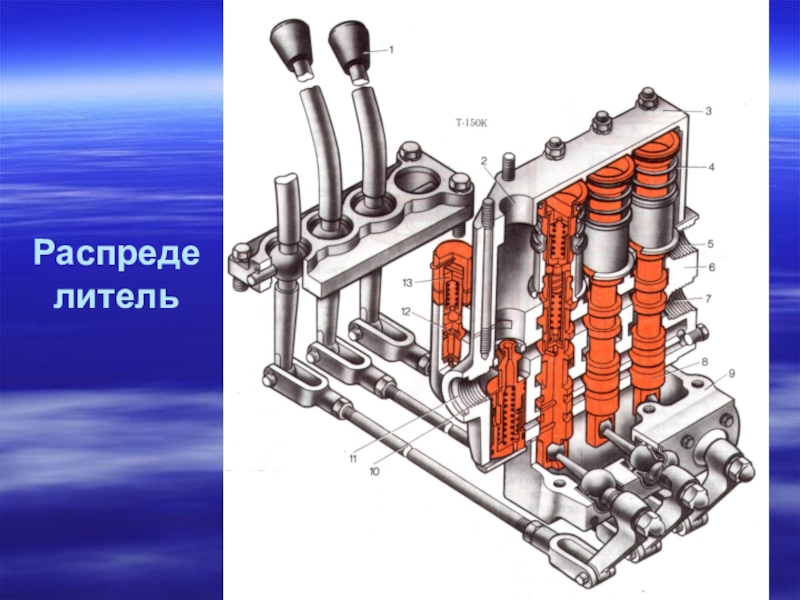

- 13. Распределитель

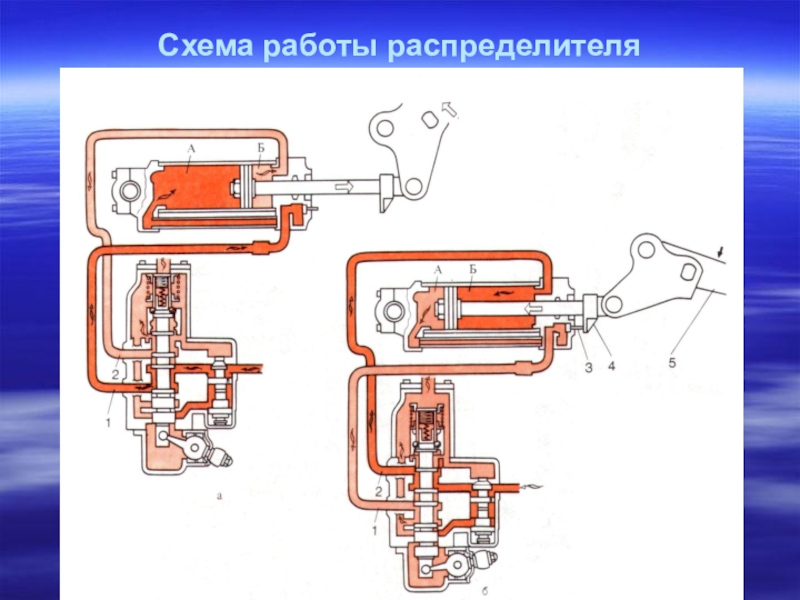

- 14. Схема работы распределителя

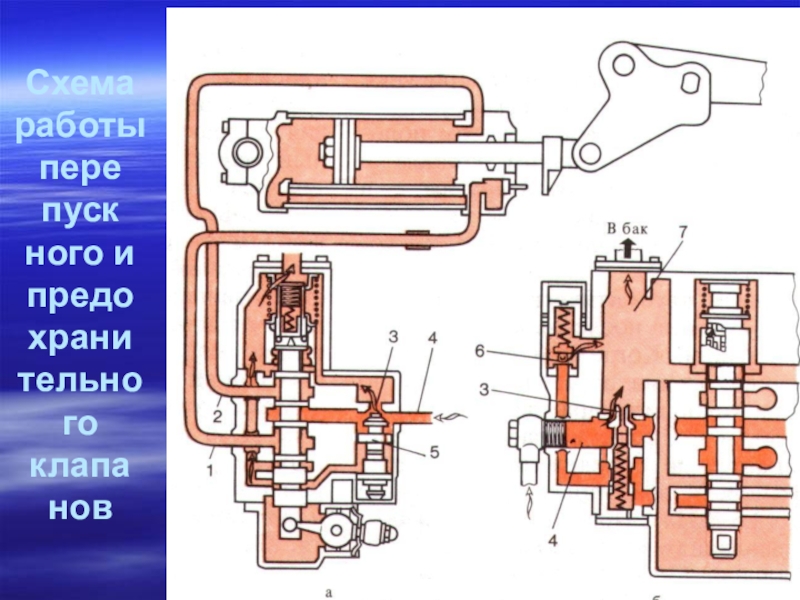

- 15. Схема работы пере пуск ного и предо храни тельно го клапа нов
- 16. Маслопроводы и гидроарматураВ гидравлической системе трактора для
- 17. Запорное устройство муфтыПредназначено – для предотвращения вытекания
- 18. А – соединительная муфтаБ – разрывная муфта1
- 19. Закрепление нового материалаОтветьте на вопросы:Что изображено на схеме или рисунке?Назовите сборочные единицы, обозначенные цифрами?
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
План урока Термины и определенияСхемы рабочего оборудованияУстройство агрегатов гидравлической системы трактораМасляный бакМасляный насосГидроцилиндрТрубопроводы и запорное устройствоЗакрепление пройденной темыДомашнее заданиеЦель урока:Понять принцип работы гидравлической системы рабочего оборудования трактора, изучив устройство его основных механизмов

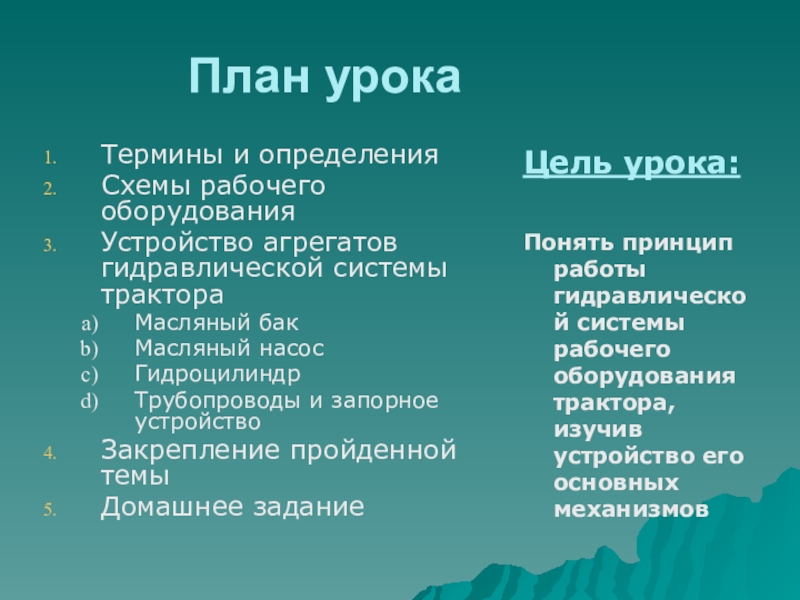

Слайд 2План урока
Термины и определения
Схемы рабочего оборудования
Устройство агрегатов гидравлической системы трактора
Масляный бак
Масляный
насос
Гидроцилиндр
Трубопроводы и запорное устройство
Закрепление пройденной темы
Домашнее задание
Гидроцилиндр
Трубопроводы и запорное устройство
Закрепление пройденной темы
Домашнее задание
Цель урока:
Понять принцип работы гидравлической системы рабочего оборудования трактора, изучив устройство его основных механизмов

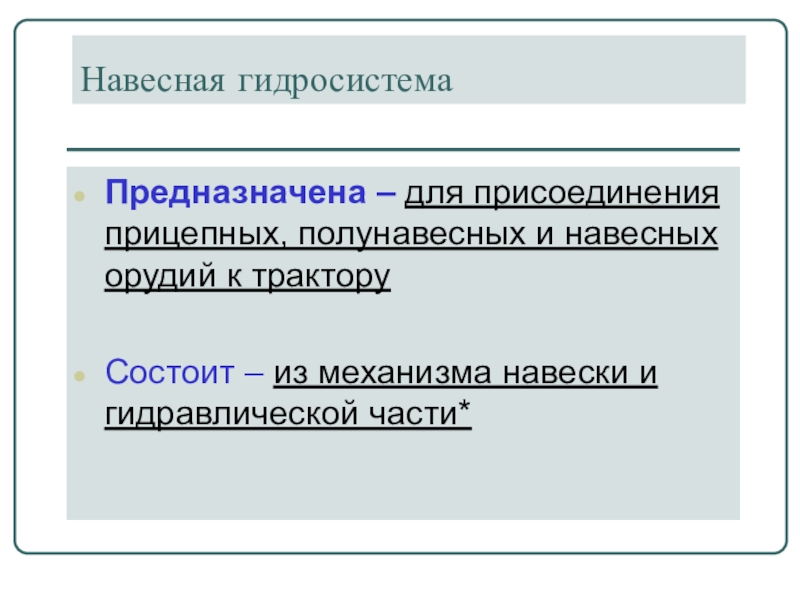

Слайд 3Навесная гидросистема
Предназначена – для присоединения прицепных, полунавесных и навесных орудий к
трактору
Состоит – из механизма навески и гидравлической части*
Состоит – из механизма навески и гидравлической части*

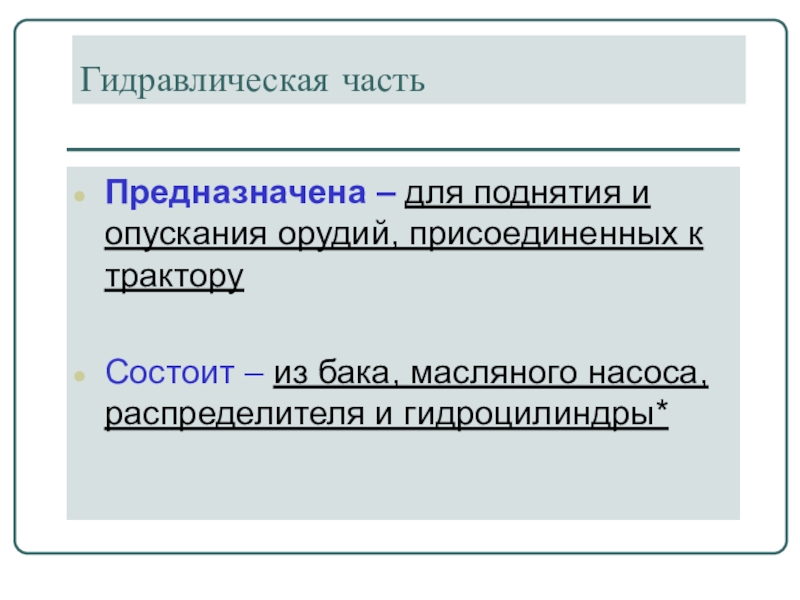

Слайд 4Гидравлическая часть
Предназначена – для поднятия и опускания орудий, присоединенных к трактору
Состоит
– из бака, масляного насоса, распределителя и гидроцилиндры*

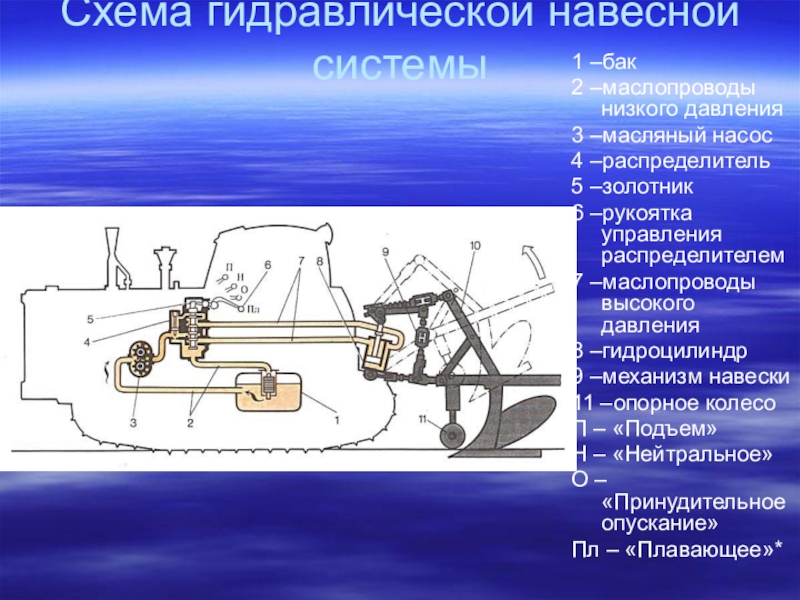

Слайд 5Схема гидравлической навесной системы
1 –бак
2 –маслопроводы низкого давления
3 –масляный насос
4 –распределитель
5
–золотник
6 –рукоятка управления распределителем
7 –маслопроводы высокого давления
8 –гидроцилиндр
9 –механизм навески
11 –опорное колесо
П – «Подъем»
Н – «Нейтральное»
О – «Принудительное опускание»
Пл – «Плавающее»*
6 –рукоятка управления распределителем
7 –маслопроводы высокого давления
8 –гидроцилиндр
9 –механизм навески
11 –опорное колесо
П – «Подъем»
Н – «Нейтральное»
О – «Принудительное опускание»
Пл – «Плавающее»*

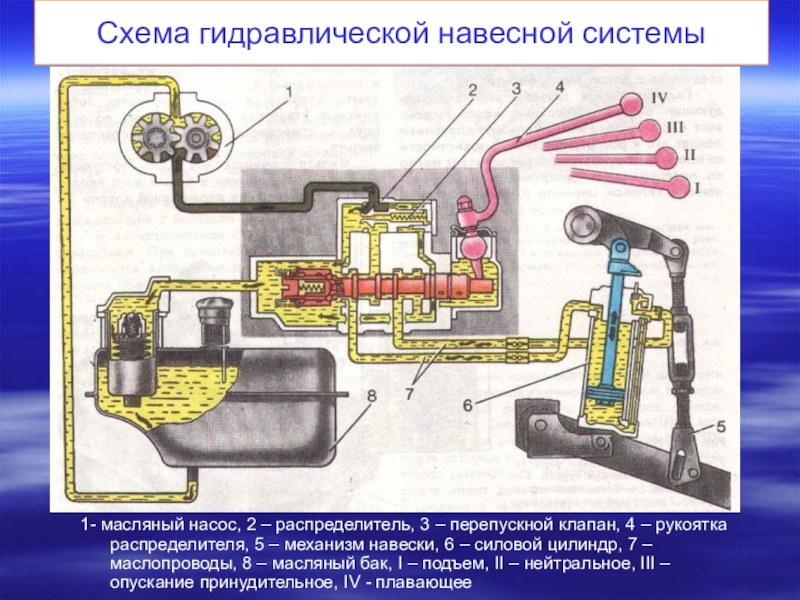

Слайд 6Схема гидравлической навесной системы
1- масляный насос, 2 – распределитель, 3 –
перепускной клапан, 4 – рукоятка распределителя, 5 – механизм навески, 6 – силовой цилиндр, 7 – маслопроводы, 8 – масляный бак, I – подъем, II – нейтральное, III – опускание принудительное, IV - плавающее

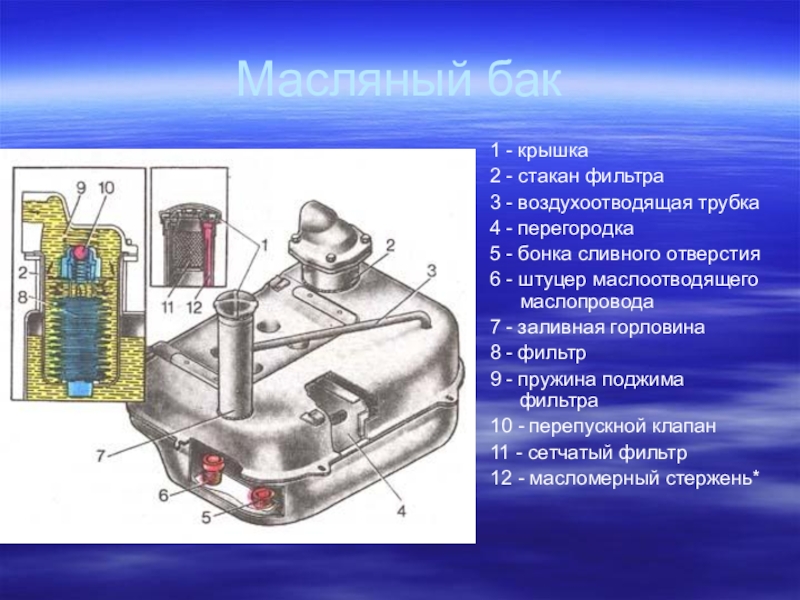

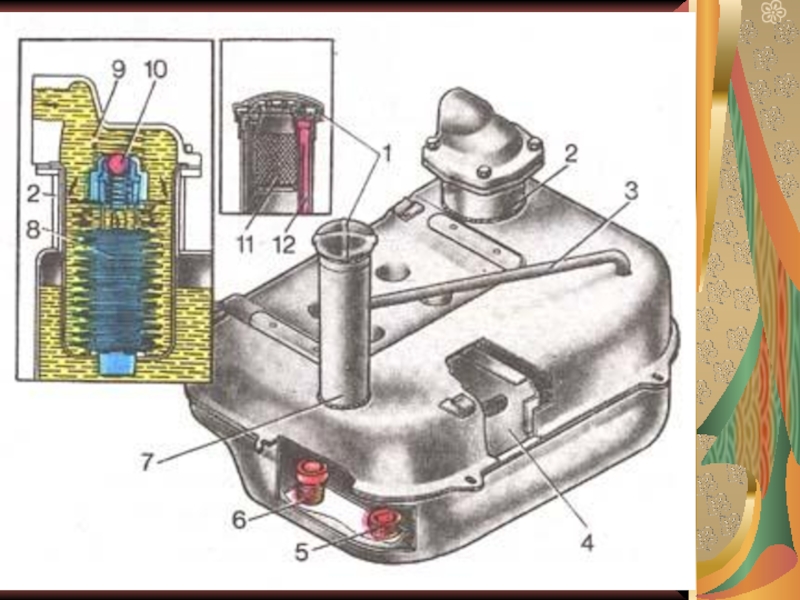

Слайд 8Масляный бак
1 - крышка
2 - стакан фильтра
3 - воздухоотводящая трубка
4 -
перегородка
5 - бонка сливного отверстия
6 - штуцер маслоотводящего маслопровода
7 - заливная горловина
8 - фильтр
9 - пружина поджима фильтра
10 - перепускной клапан
11 - сетчатый фильтр
12 - масломерный стержень*
5 - бонка сливного отверстия
6 - штуцер маслоотводящего маслопровода
7 - заливная горловина
8 - фильтр
9 - пружина поджима фильтра
10 - перепускной клапан
11 - сетчатый фильтр
12 - масломерный стержень*

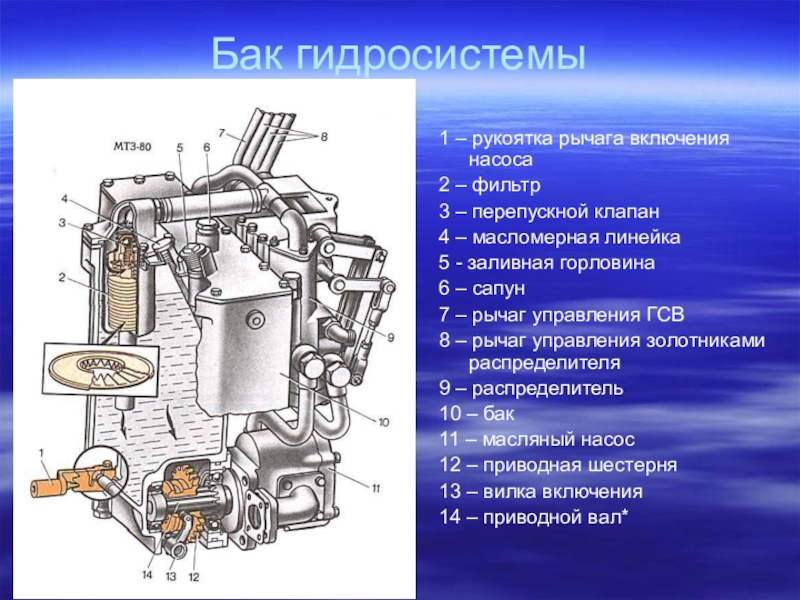

Слайд 9Бак гидросистемы
1 – рукоятка рычага включения насоса
2 – фильтр
3 – перепускной
клапан
4 – масломерная линейка
5 - заливная горловина
6 – сапун
7 – рычаг управления ГСВ
8 – рычаг управления золотниками распределителя
9 – распределитель
10 – бак
11 – масляный насос
12 – приводная шестерня
13 – вилка включения
14 – приводной вал*
4 – масломерная линейка
5 - заливная горловина
6 – сапун
7 – рычаг управления ГСВ
8 – рычаг управления золотниками распределителя
9 – распределитель
10 – бак
11 – масляный насос
12 – приводная шестерня
13 – вилка включения
14 – приводной вал*
Слайд 10Масляный насос
Предназначен для создания высокого давления в гидравлической системе трактора
Насос, применяемый
в гидросистеме тракторов, шестеренного типа (НШ).
В насосе НШ-32У рабочее давление до 135кгс/см2*
В насосе НШ-32У рабочее давление до 135кгс/см2*

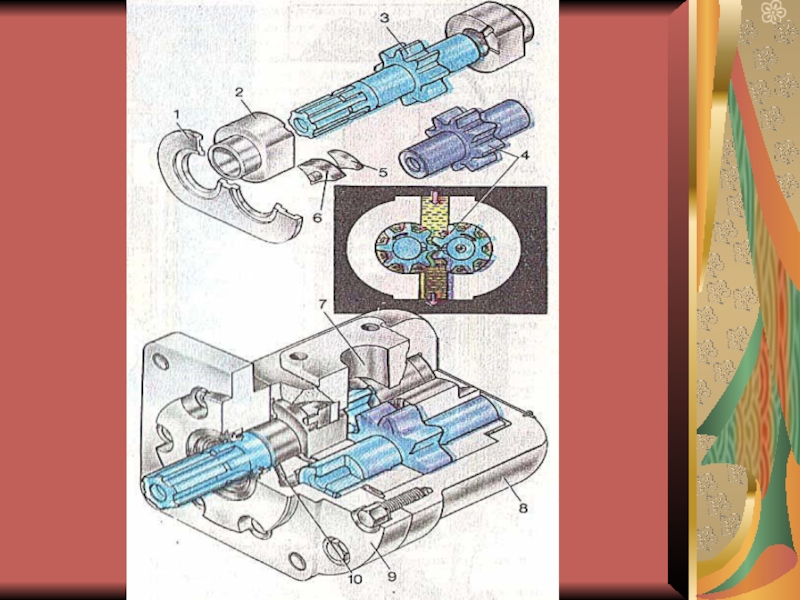

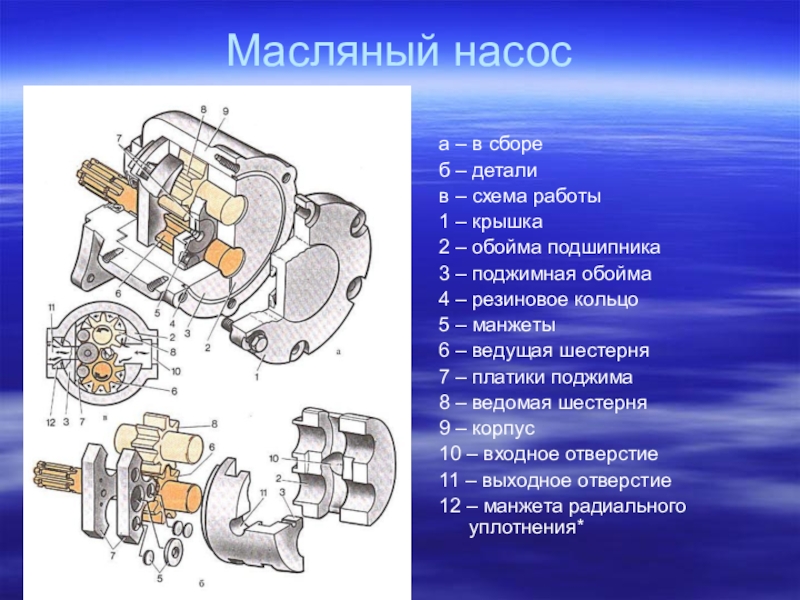

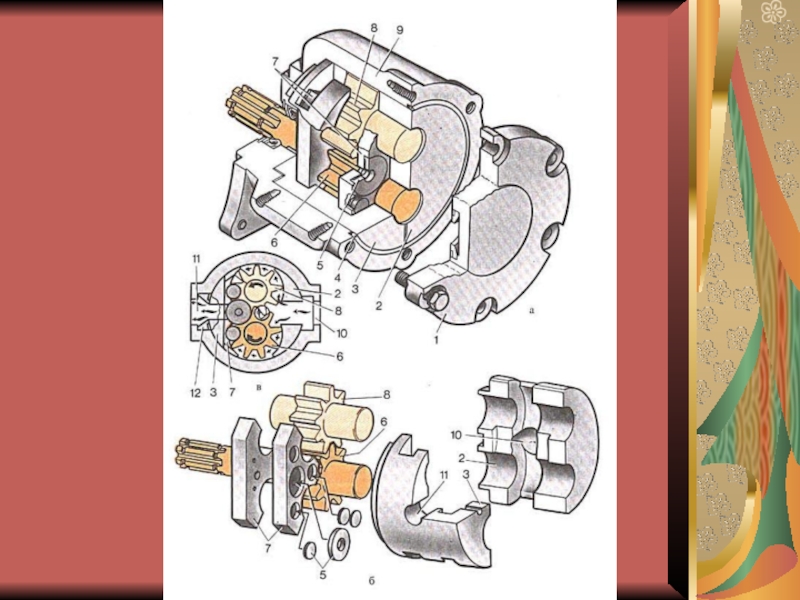

Слайд 11Масляный насос
а – в сборе
б – детали
в – схема работы
1 –
крышка
2 – обойма подшипника
3 – поджимная обойма
4 – резиновое кольцо
5 – манжеты
6 – ведущая шестерня
7 – платики поджима
8 – ведомая шестерня
9 – корпус
10 – входное отверстие
11 – выходное отверстие
12 – манжета радиального уплотнения*
2 – обойма подшипника
3 – поджимная обойма
4 – резиновое кольцо
5 – манжеты
6 – ведущая шестерня
7 – платики поджима
8 – ведомая шестерня
9 – корпус
10 – входное отверстие
11 – выходное отверстие
12 – манжета радиального уплотнения*

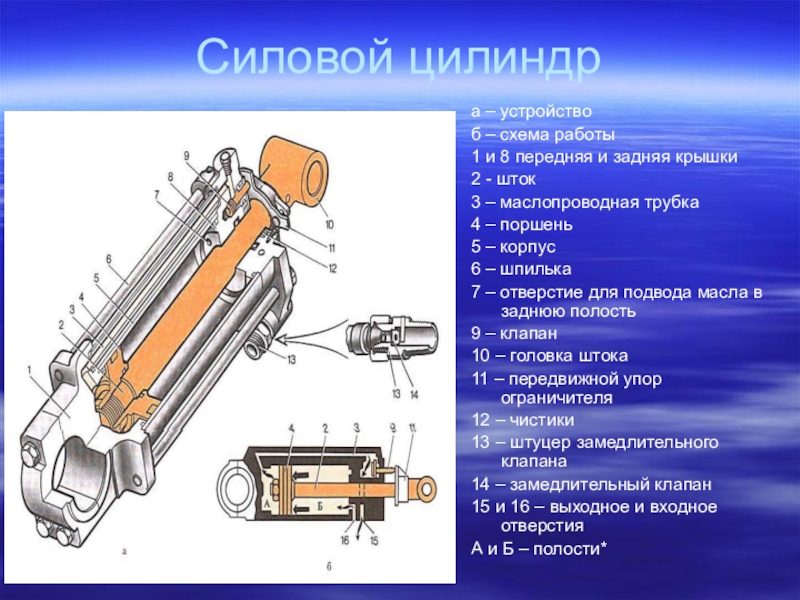

Слайд 12Силовой цилиндр
а – устройство
б – схема работы
1 и 8 передняя и
задняя крышки
2 - шток
3 – маслопроводная трубка
4 – поршень
5 – корпус
6 – шпилька
7 – отверстие для подвода масла в заднюю полость
9 – клапан
10 – головка штока
11 – передвижной упор ограничителя
12 – чистики
13 – штуцер замедлительного клапана
14 – замедлительный клапан
15 и 16 – выходное и входное отверстия
А и Б – полости*
2 - шток
3 – маслопроводная трубка
4 – поршень
5 – корпус
6 – шпилька
7 – отверстие для подвода масла в заднюю полость
9 – клапан
10 – головка штока
11 – передвижной упор ограничителя
12 – чистики
13 – штуцер замедлительного клапана
14 – замедлительный клапан
15 и 16 – выходное и входное отверстия
А и Б – полости*

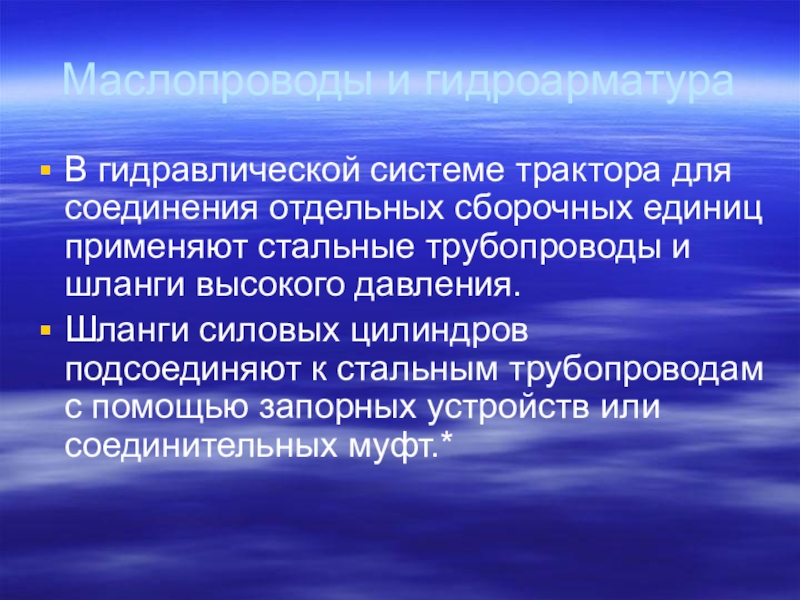

Слайд 16Маслопроводы и гидроарматура
В гидравлической системе трактора для соединения отдельных сборочных единиц
применяют стальные трубопроводы и шланги высокого давления.
Шланги силовых цилиндров подсоединяют к стальным трубопроводам с помощью запорных устройств или соединительных муфт.*
Шланги силовых цилиндров подсоединяют к стальным трубопроводам с помощью запорных устройств или соединительных муфт.*

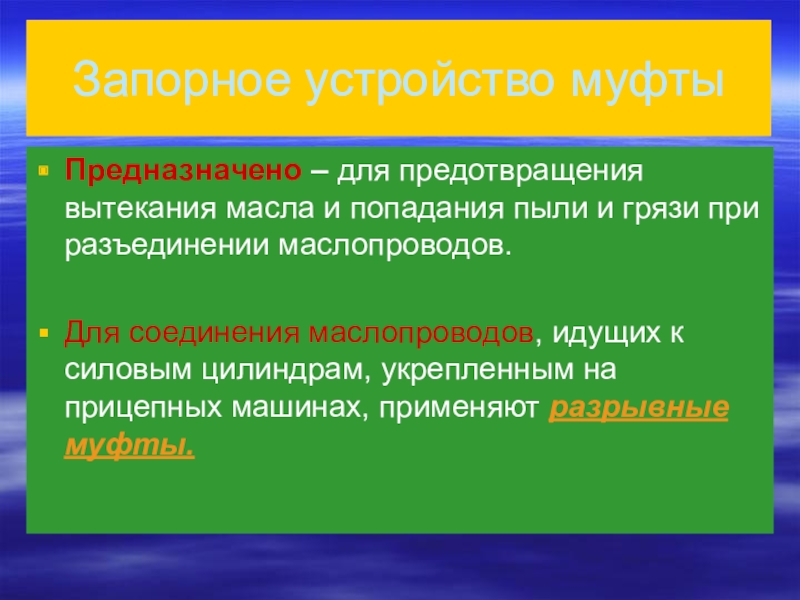

Слайд 17Запорное устройство муфты
Предназначено – для предотвращения вытекания масла и попадания пыли
и грязи при разъединении маслопроводов.
Для соединения маслопроводов, идущих к силовым цилиндрам, укрепленным на прицепных машинах, применяют разрывные муфты.
Для соединения маслопроводов, идущих к силовым цилиндрам, укрепленным на прицепных машинах, применяют разрывные муфты.

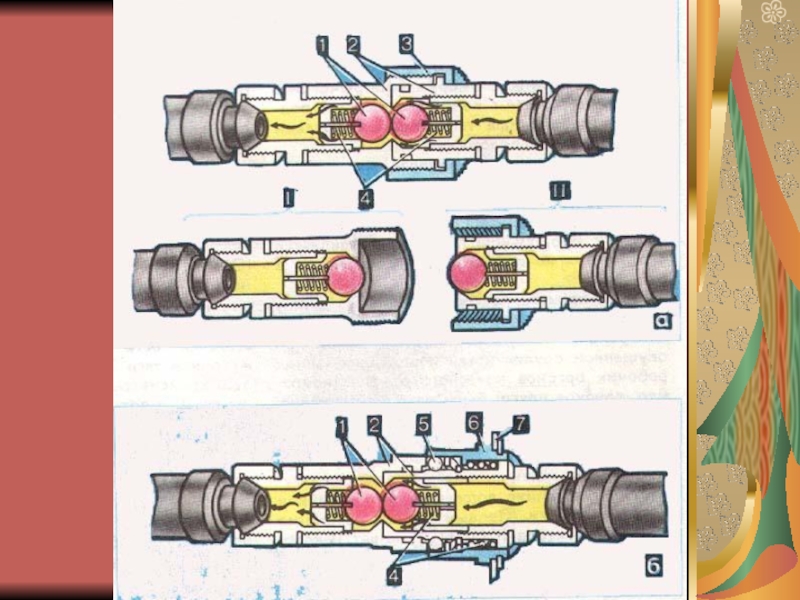

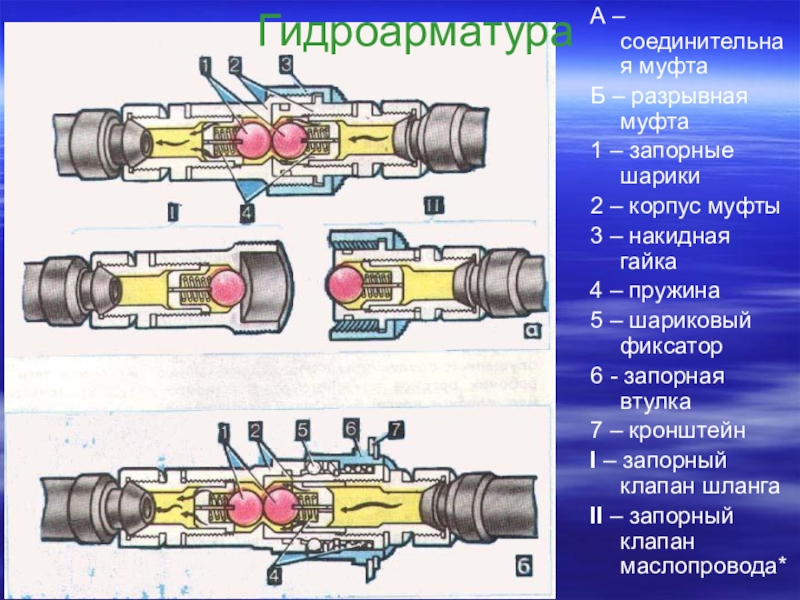

Слайд 18А – соединительная муфта
Б – разрывная муфта
1 – запорные шарики
2 –
корпус муфты
3 – накидная гайка
4 – пружина
5 – шариковый фиксатор
6 - запорная втулка
7 – кронштейн
I – запорный клапан шланга
II – запорный клапан маслопровода*
3 – накидная гайка
4 – пружина
5 – шариковый фиксатор
6 - запорная втулка
7 – кронштейн
I – запорный клапан шланга
II – запорный клапан маслопровода*
Гидроарматура

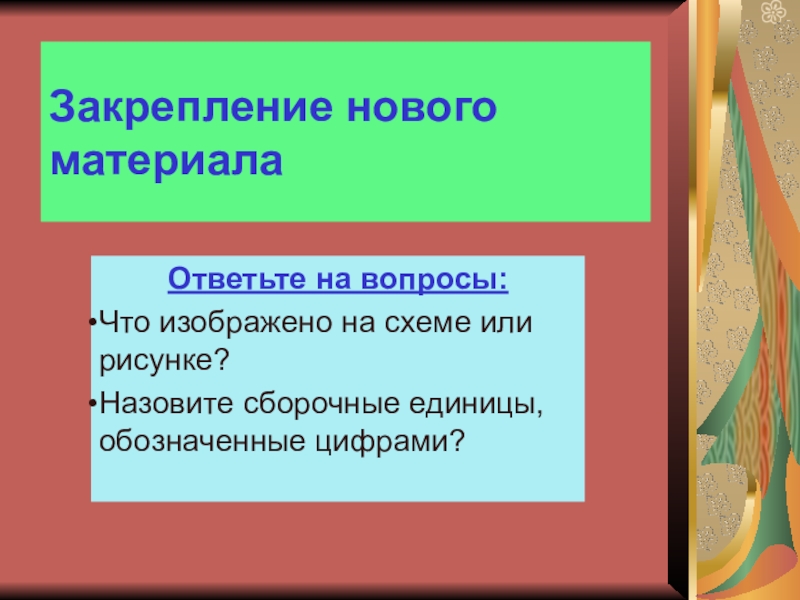

Слайд 19Закрепление нового материала
Ответьте на вопросы:
Что изображено на схеме или рисунке?
Назовите сборочные
единицы, обозначенные цифрами?
