Презентация, доклад к уроку по теме Приборы для измерения температуры

Содержание

Температура – статическая величина, характеризующая тепловое состояние тела и пропорциональная средней кинематической энергии молекул тел.

Слайд 1Тема 2 «Устройство контрольно-измерительных приборов»
Урок 12.8 «Приборы для измерения температуры. Термометры.

Область применения. Градуировка»
Урок 12.9 «Термометры расширения»
Урок 12.10 «Термометры сопротивления»
Урок 12.11 «Манометрические приборы»
Урок 12.12 «Термоэлектрические термометры»
Тема 2 «Устройство контрольно-измерительных приборов»Урок 12.8 «Приборы для измерения температуры. Термометры. Область применения. Градуировка»Урок 12.9 «Термометры расширения»Урок

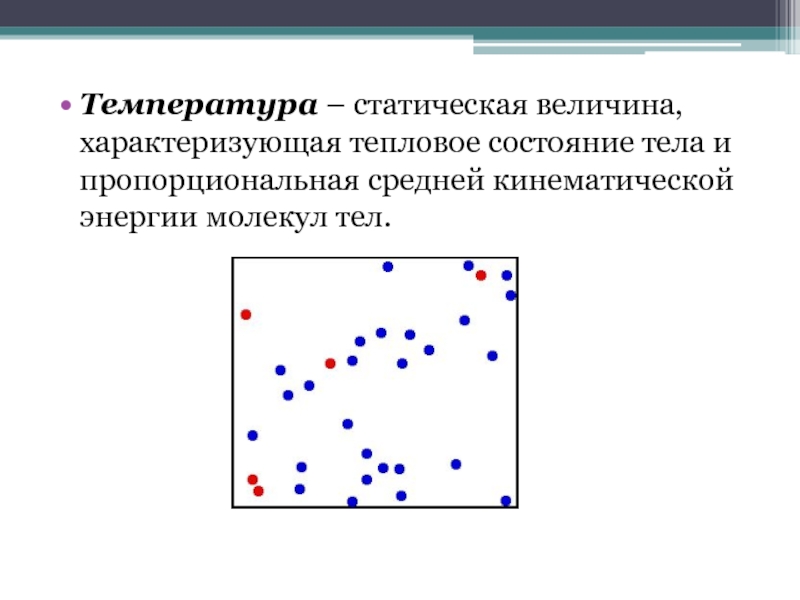

Слайд 2Температура – статическая величина, характеризующая тепловое состояние тела и пропорциональная средней

кинематической энергии молекул тел.
Температура – статическая величина, характеризующая тепловое состояние тела и пропорциональная средней кинематической энергии молекул тел.

Слайд 3Международная практическая температурная шкала (МПТШ-68)
Реперные точки – воспроизводимые состояния равновесия.

Международная практическая температурная шкала (МПТШ-68)Реперные точки – воспроизводимые состояния равновесия.

Слайд 4Пересчёт температуры между основными шкалами

Пересчёт температуры между основными шкалами

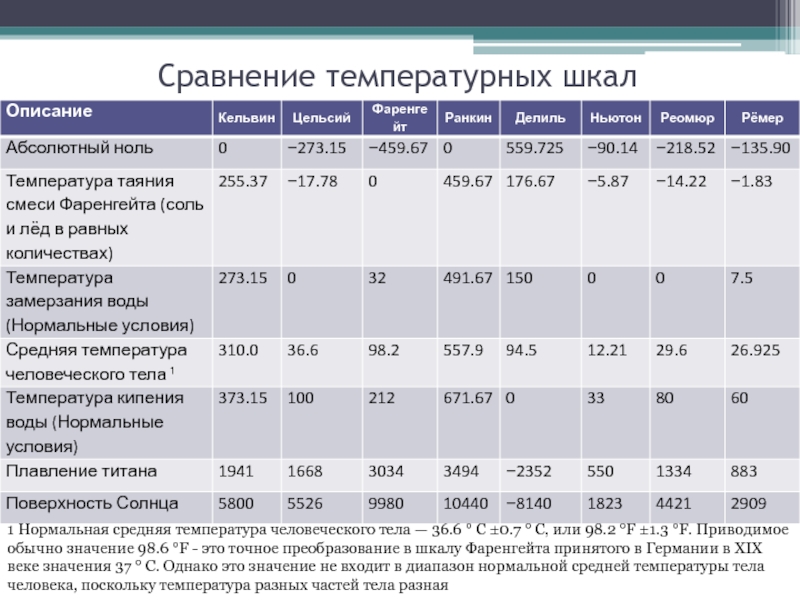

Слайд 5Сравнение температурных шкал
1 Нормальная средняя температура человеческого тела — 36.6 °

C ±0.7 ° C, или 98.2 °F ±1.3 °F. Приводимое обычно значение 98.6 °F - это точное преобразование в шкалу Фаренгейта принятого в Германии в XIX веке значения 37 ° C. Однако это значение не входит в диапазон нормальной средней температуры тела человека, поскольку температура разных частей тела разная
Сравнение температурных шкал1 Нормальная средняя температура человеческого тела — 36.6 ° C ±0.7 ° C, или 98.2

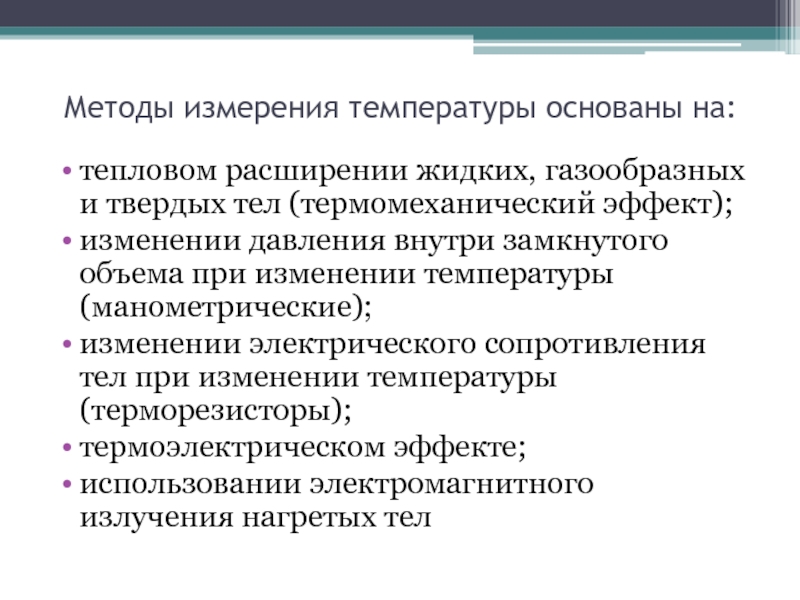

Слайд 6Методы измерения температуры основаны на:
тепловом расширении жидких, газообразных и твердых тел

(термомеханический эффект);
изменении давления внутри замкнутого объема при изменении температуры (манометрические);
изменении электрического сопротивления тел при изменении температуры (терморезисторы);
термоэлектрическом эффекте;
использовании электромагнитного излучения нагретых тел
Методы измерения температуры основаны на:тепловом расширении жидких, газообразных и твердых тел (термомеханический эффект);изменении давления внутри замкнутого объема

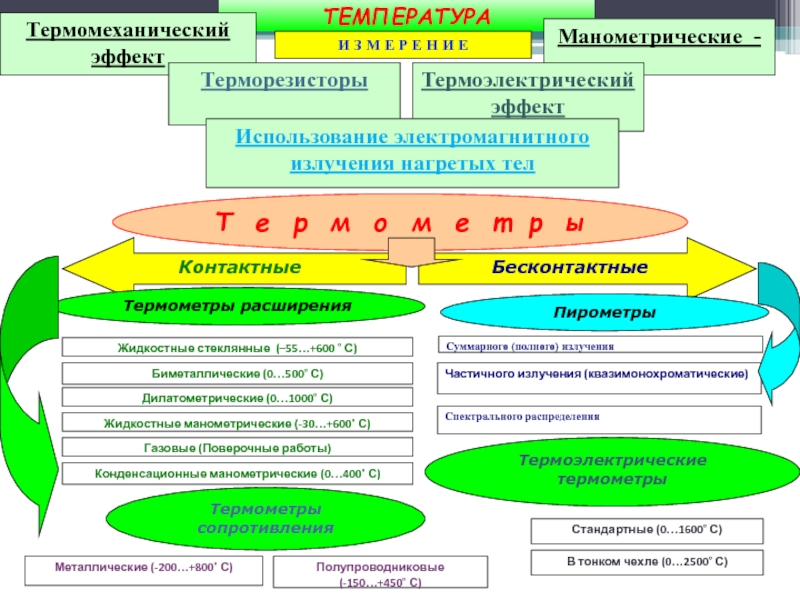

Слайд 7 Контактные
Бесконтактные
Т е р м о

м е т р ы

ТЕМПЕРАТУРА

И З М Е Р Е Н И Е

Термомеханический эффект

Манометрические -

Терморезисторы

Термоэлектрический эффект

Использование электромагнитного излучения нагретых тел

Термометры расширения

Жидкостные стеклянные (–55…+600 ˚ С)

Биметаллические (0…500˚ С)

Дилатометрические (0…1000˚ С)

Жидкостные манометрические (-30…+600˚ С)

Газовые (Поверочные работы)

Конденсационные манометрические (0…400˚ С)

Термометры
сопротивления

Пирометры

Суммарного (полного) излучения

Частичного излучения (квазимонохроматические)

Спектрального распределения

Металлические (-200…+800˚ С)

Полупроводниковые (-150…+450˚ С)

Термоэлектрические термометры

Стандартные (0…1600˚ С)

В тонком чехле (0…2500˚ С)

КонтактныеБесконтактныеТ е р м о м е т р ыТЕМПЕРАТУРАИ З

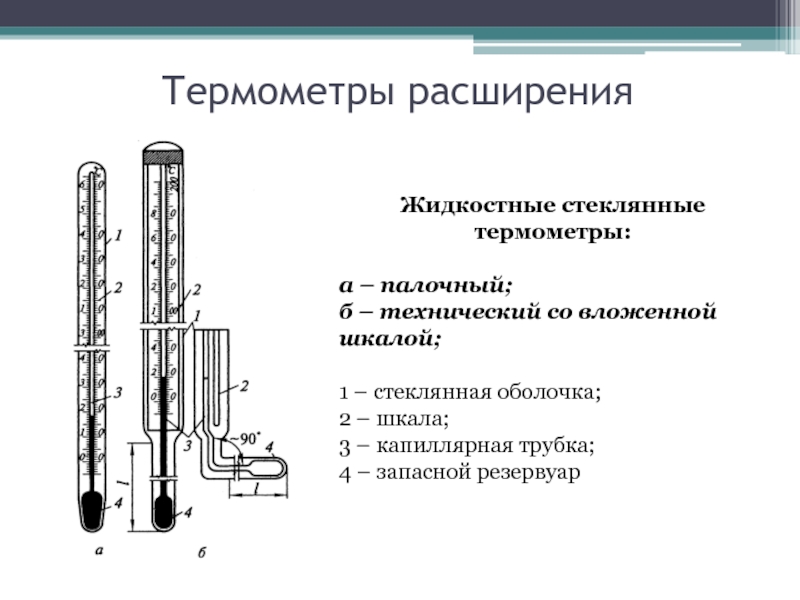

Слайд 8Термометры расширения
Жидкостные стеклянные термометры:

а – палочный;
б – технический со вложенной

шкалой;

1 – стеклянная оболочка;
2 – шкала;
3 – капиллярная трубка;
4 – запасной резервуар
Термометры расширенияЖидкостные стеклянные термометры:а – палочный; б – технический со вложенной шкалой; 1 – стеклянная оболочка; 2

Слайд 9Термометры расширения
а – биметаллический:
1 – латунь;
2 – инвар;

б –

дилатометрический:
1 – корпус;
2 – стержень;
3 – трубка;
4 – шарик;
5 – толкатель;
6 – пружина;
7 - преобразователь
Термометры расширенияа – биметаллический: 1 – латунь; 2 – инвар;б – дилатометрический: 1 – корпус; 2 –

Слайд 10Термометры расширения
Манометрический термометр:
1 – стрелка;
2 – сектор;
3 – поводок;


4 – термобаллон;
5 – капилляр;
6 – пружина;
7 – шарнирное соединение
Термометры расширенияМанометрический термометр:1 – стрелка; 2 – сектор; 3 – поводок; 4 – термобаллон; 5 – капилляр;

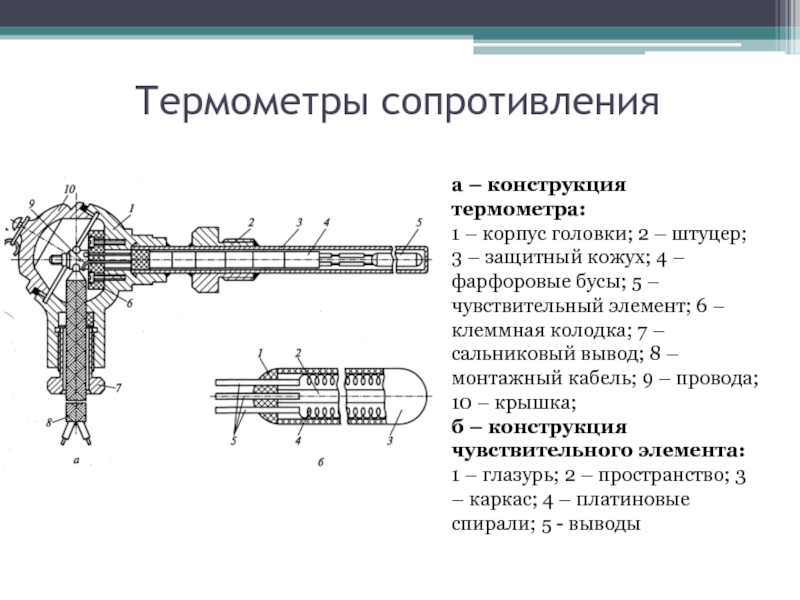

Слайд 11Термометры сопротивления
а – конструкция термометра:
1 – корпус головки; 2 –

штуцер; 3 – защитный кожух; 4 – фарфоровые бусы; 5 – чувствительный элемент; 6 – клеммная колодка; 7 – сальниковый вывод; 8 – монтажный кабель; 9 – провода; 10 – крышка;
б – конструкция чувствительного элемента:
1 – глазурь; 2 – пространство; 3 – каркас; 4 – платиновые спирали; 5 - выводы
Термометры сопротивленияа – конструкция термометра: 1 – корпус головки; 2 – штуцер; 3 – защитный кожух; 4

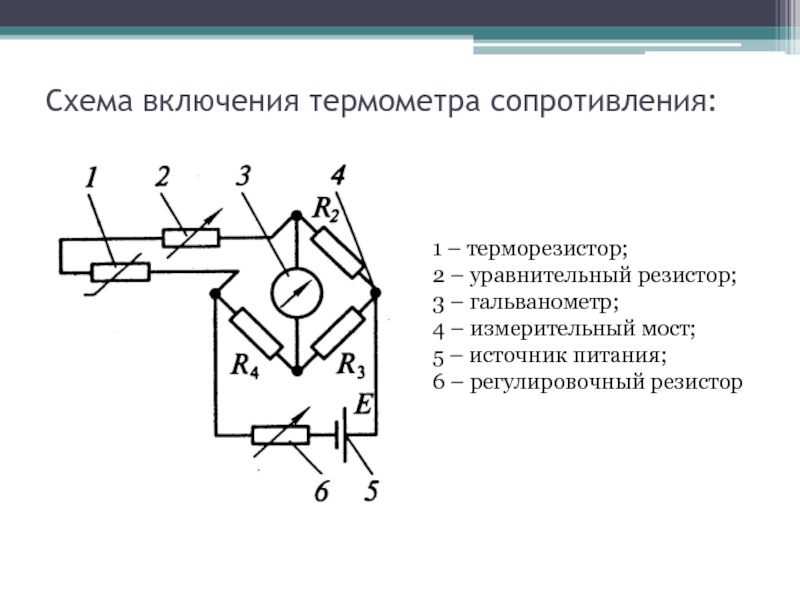

Слайд 12Схема включения термометра сопротивления:
1 – терморезистор;
2 – уравнительный резистор;
3

– гальванометр;
4 – измерительный мост;
5 – источник питания;
6 – регулировочный резистор
Схема включения термометра сопротивления:1 – терморезистор; 2 – уравнительный резистор; 3 – гальванометр; 4 – измерительный мост;

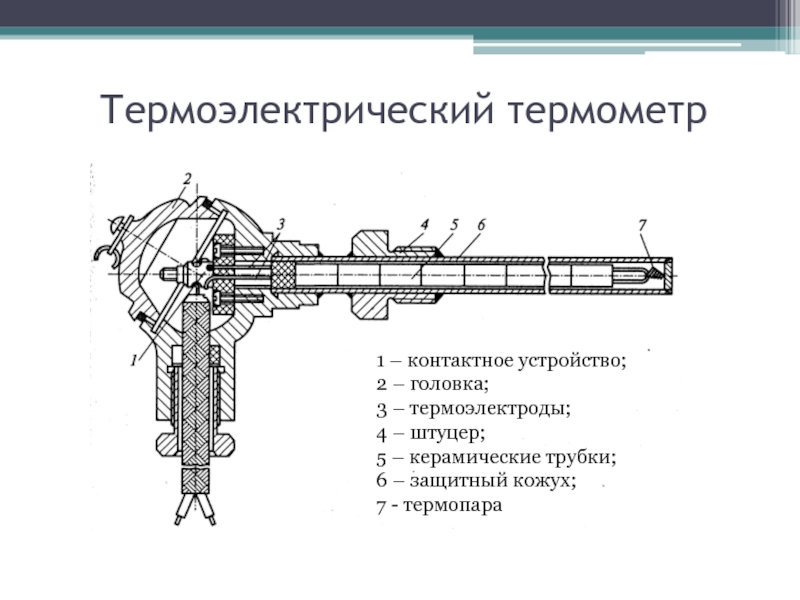

Слайд 13Термоэлектрический термометр
1 – контактное устройство;
2 – головка;
3 – термоэлектроды;


4 – штуцер;
5 – керамические трубки;
6 – защитный кожух;
7 - термопара
Термоэлектрический термометр1 – контактное устройство; 2 – головка; 3 – термоэлектроды; 4 – штуцер; 5 – керамические

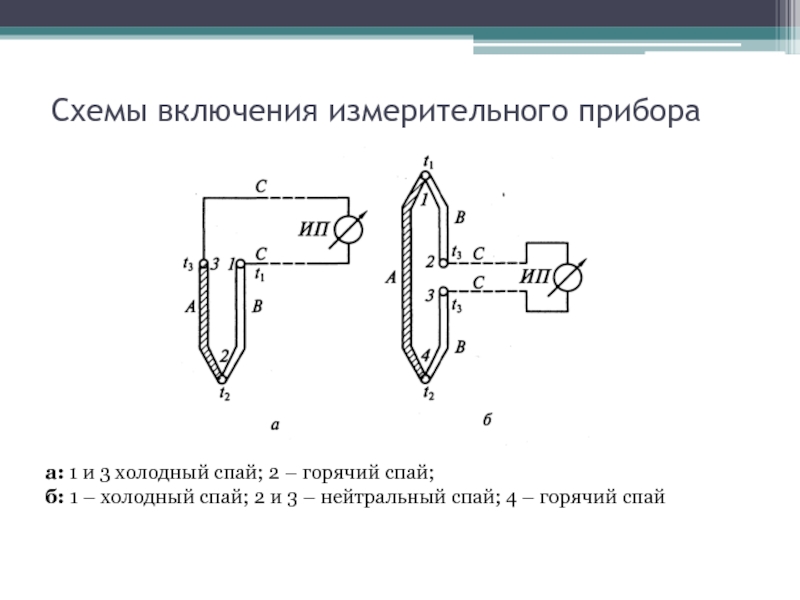

Слайд 14Схемы включения измерительного прибора
а: 1 и 3 холодный спай; 2 –

горячий спай;
б: 1 – холодный спай; 2 и 3 – нейтральный спай; 4 – горячий спай
Схемы включения измерительного прибораа: 1 и 3 холодный спай; 2 – горячий спай; б: 1 – холодный

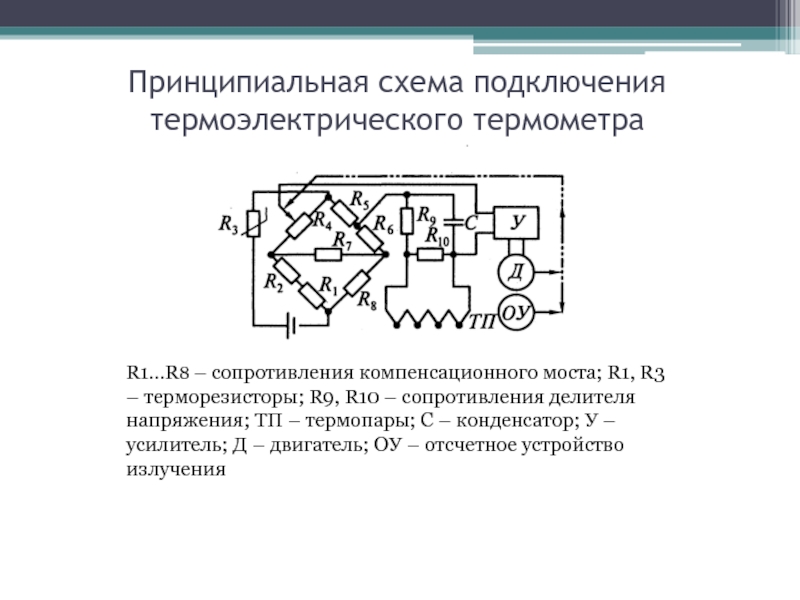

Слайд 15Принципиальная схема подключения термоэлектрического термометра
R1…R8 – сопротивления компенсационного моста; R1, R3

– терморезисторы; R9, R10 – сопротивления делителя напряжения; ТП – термопары; С – конденсатор; У – усилитель; Д – двигатель; ОУ – отсчетное устройство излучения
Принципиальная схема подключения термоэлектрического термометраR1…R8 – сопротивления компенсационного моста; R1, R3 – терморезисторы; R9, R10 – сопротивления

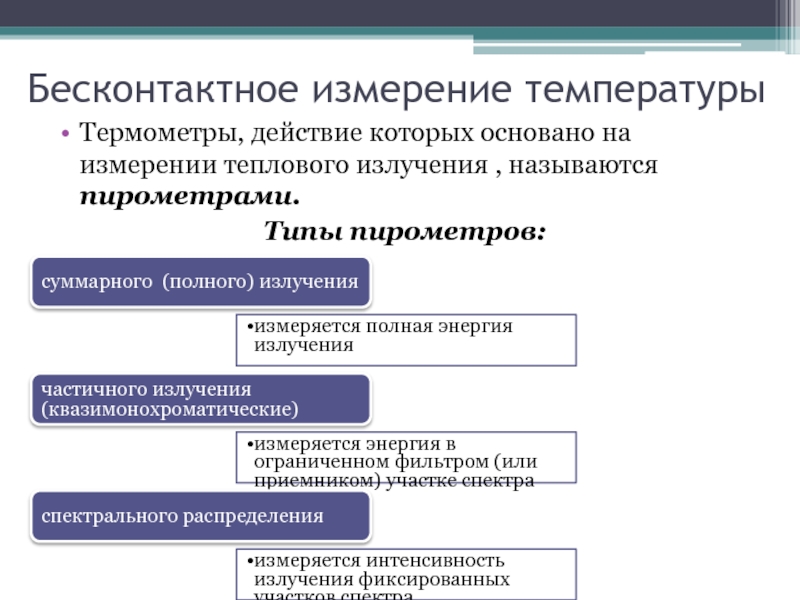

Слайд 16Бесконтактное измерение температуры
Термометры, действие которых основано на измерении теплового излучения ,

называются пирометрами.
Типы пирометров:

Бесконтактное измерение температурыТермометры, действие которых основано на измерении теплового излучения , называются пирометрами.Типы пирометров:

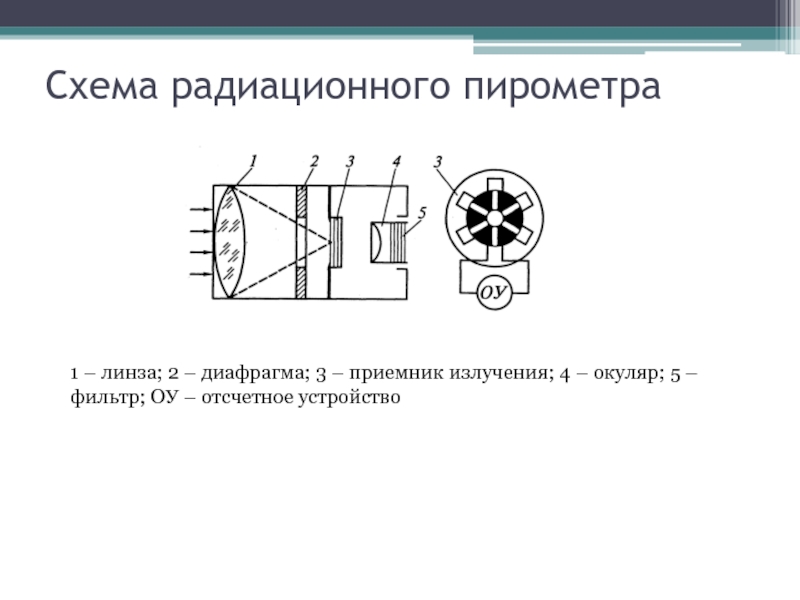

Слайд 17Схема радиационного пирометра
1 – линза; 2 – диафрагма; 3 – приемник

излучения; 4 – окуляр; 5 – фильтр; ОУ – отсчетное устройство
Схема радиационного пирометра1 – линза; 2 – диафрагма; 3 – приемник излучения; 4 – окуляр; 5 –

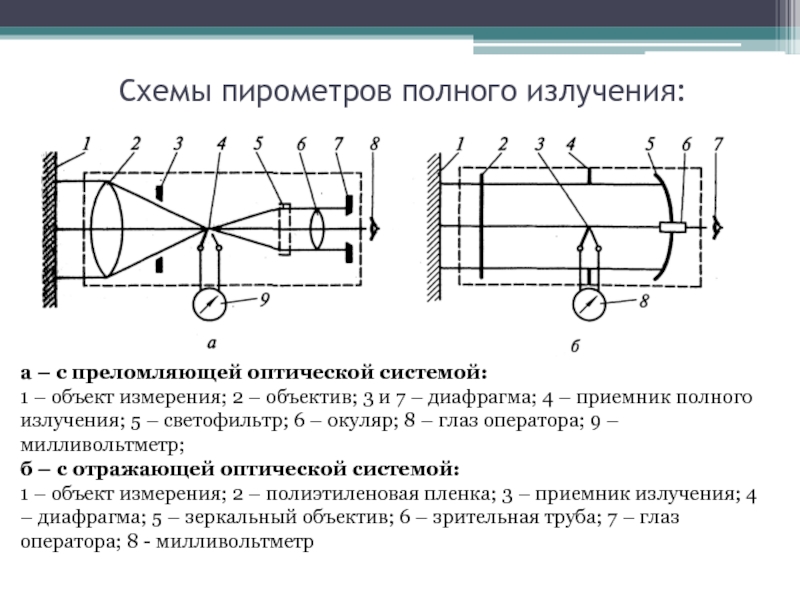

Слайд 18Схемы пирометров полного излучения:
а – с преломляющей оптической системой:
1 –

объект измерения; 2 – объектив; 3 и 7 – диафрагма; 4 – приемник полного излучения; 5 – светофильтр; 6 – окуляр; 8 – глаз оператора; 9 – милливольтметр;
б – с отражающей оптической системой:
1 – объект измерения; 2 – полиэтиленовая пленка; 3 – приемник излучения; 4 – диафрагма; 5 – зеркальный объектив; 6 – зрительная труба; 7 – глаз оператора; 8 - милливольтметр
Схемы пирометров полного излучения:а – с преломляющей оптической системой: 1 – объект измерения; 2 – объектив; 3

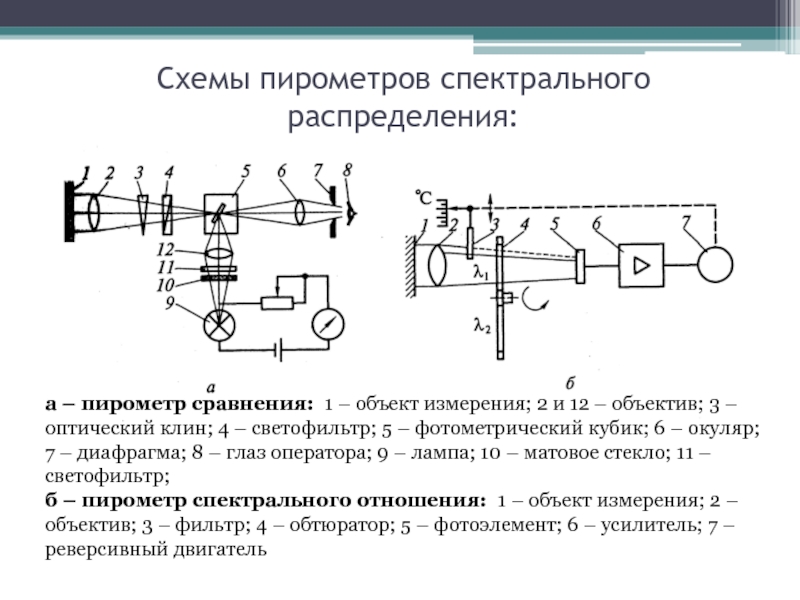

Слайд 19Схемы пирометров спектрального распределения:
а – пирометр сравнения: 1 – объект измерения;

2 и 12 – объектив; 3 – оптический клин; 4 – светофильтр; 5 – фотометрический кубик; 6 – окуляр; 7 – диафрагма; 8 – глаз оператора; 9 – лампа; 10 – матовое стекло; 11 – светофильтр;
б – пирометр спектрального отношения: 1 – объект измерения; 2 – объектив; 3 – фильтр; 4 – обтюратор; 5 – фотоэлемент; 6 – усилитель; 7 – реверсивный двигатель
Схемы пирометров спектрального распределения:а – пирометр сравнения: 1 – объект измерения; 2 и 12 – объектив; 3

Слайд 20Схемы пирометров частичного излучения
а – «с исчезающей нитью»: 1 – излучатель;

2 и 3 – линза; 4 и 6 – диафрагма; 5 – нить накаливания; 7 – светофильтр; 8 – линза окуляра; 9 – регистрирующий прибор; 10 – источник питания; 11 – реостат;
б – фотоэлектрический: 1 – излучатель; 2 – линза; 3 – диафрагма; 4 – окуляр; 5 – светофильтр; 6 – фотоэлемент; 7 и 8 – отверстие; 9 – заслонка; 10 – катушка возбуждения; 11 – якорь; 12 – постоянный магнит; 13 – усилитель; 14 – фазовый детектор; 15 – потенциометр; 16 – калибровочное сопротивление; 17 - лампа
Схемы пирометров частичного излученияа – «с исчезающей нитью»: 1 – излучатель; 2 и 3 – линза; 4
