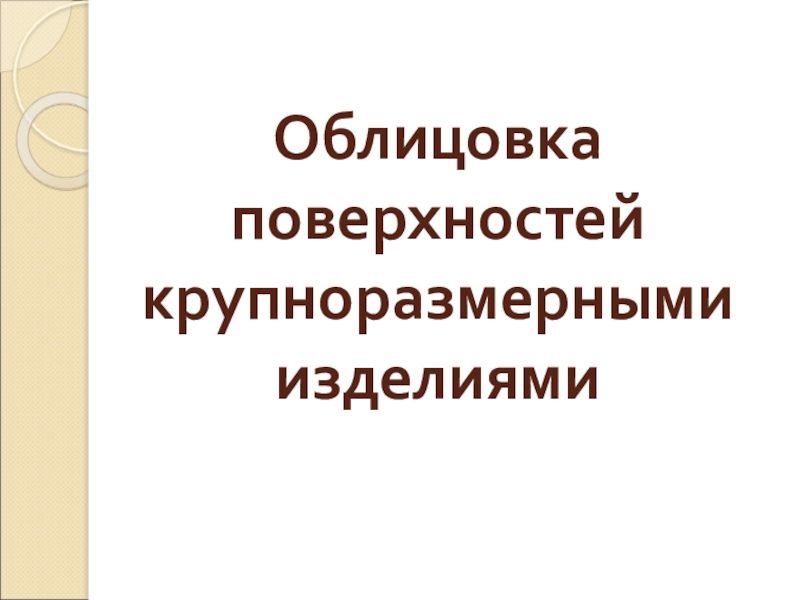

Презентация, доклад к уроку по теме: Облицовка поверхностей крупноразмерными изделиями

политехнический колледж

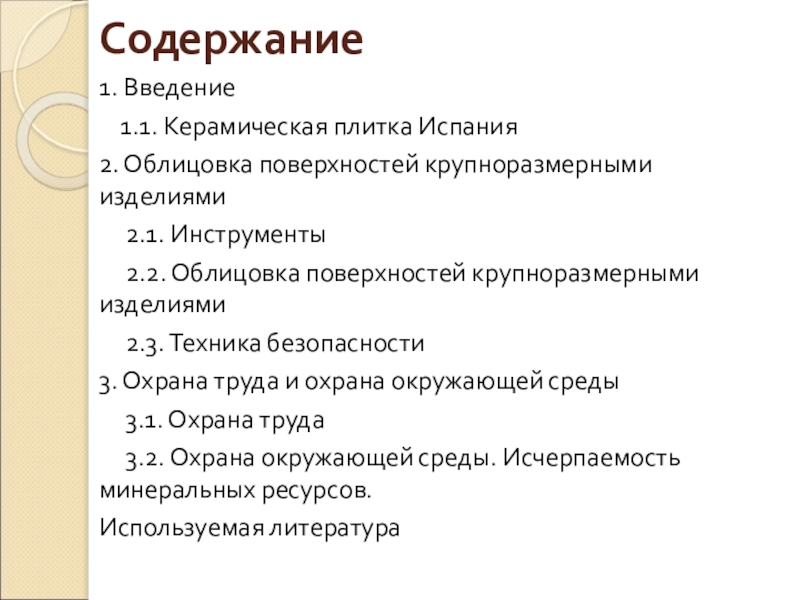

2.1. Инструменты
2.2. Облицовка поверхностей крупноразмерными изделиями
2.3. Техника безопасности
3. Охрана труда и охрана окружающей среды
3.1. Охрана труда
3.2. Охрана окружающей среды. Исчерпаемость минеральных ресурсов.
Используемая литература

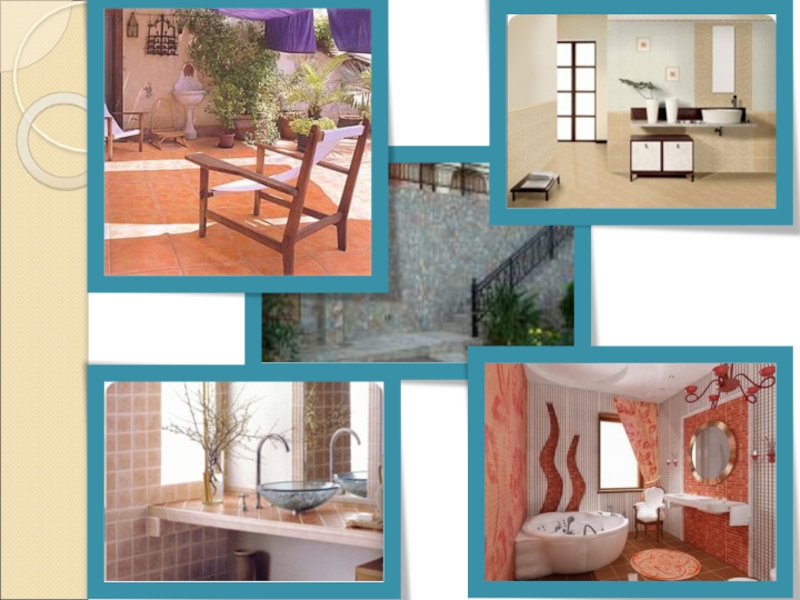

производству керамической плитки. Производство керамической плитки и других отделочных и строительных материалов из керамики в Испании поставлено на широкую ногу. В Испании на сегодняшний день работают несколько десятков крупных компаний, которые производят декоративную керамическую плитку. А небольшие производства даже не поддаются точному подсчету. Естественно, такая повышенная конкуренция не может не отражаться на качестве. Каждая компания-производитель керамической плитки стремится перегнать своих прямых конкурентов в этой «керамической» гонке. На каждом отдельно взятом испанском керамическом производстве существуют очень жесткие стандарты качества. Процент брака у испанской керамической плитки очень и очень маленький. Хотя сами испанцы и считаются достаточно беспечной нацией, но к некоторым вещам они могут относиться весьма внимательно и ответственно, в том числе и к керамической плитке, которая уже стала в некоторой степени одним из символов Испании. Ведь керамическая плитка Испания лидирует в Европе по объемам продаж. Остальным странам в этом отношении еще далеко до Испании. Особую популярность керамическая испанская плитка приобрела в нашей стране.

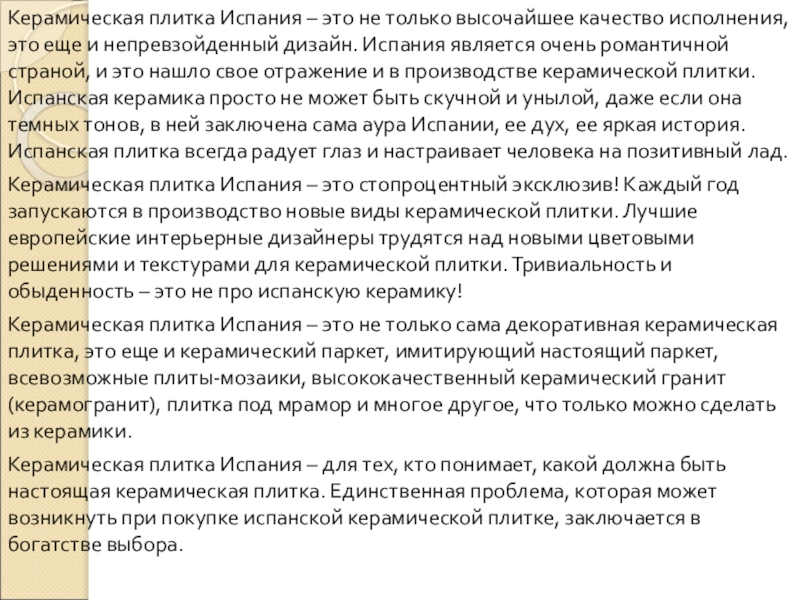

еще и непревзойденный дизайн. Испания является очень романтичной страной, и это нашло свое отражение и в производстве керамической плитки. Испанская керамика просто не может быть скучной и унылой, даже если она темных тонов, в ней заключена сама аура Испании, ее дух, ее яркая история. Испанская плитка всегда радует глаз и настраивает человека на позитивный лад.
Керамическая плитка Испания – это стопроцентный эксклюзив! Каждый год запускаются в производство новые виды керамической плитки. Лучшие европейские интерьерные дизайнеры трудятся над новыми цветовыми решениями и текстурами для керамической плитки. Тривиальность и обыденность – это не про испанскую керамику!
Керамическая плитка Испания – это не только сама декоративная керамическая плитка, это еще и керамический паркет, имитирующий настоящий паркет, всевозможные плиты-мозаики, высококачественный керамический гранит (керамогранит), плитка под мрамор и многое другое, что только можно сделать из керамики.
Керамическая плитка Испания – для тех, кто понимает, какой должна быть настоящая керамическая плитка. Единственная проблема, которая может возникнуть при покупке испанской керамической плитке, заключается в богатстве выбора.

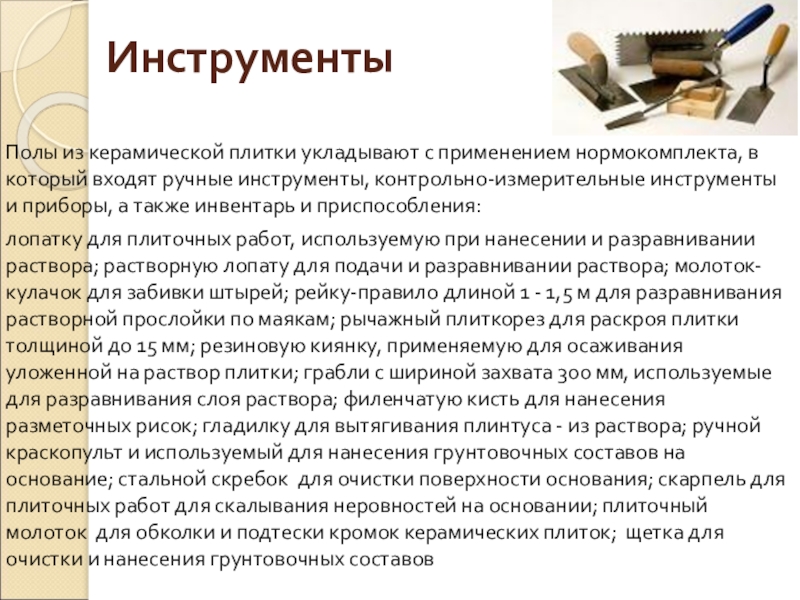

ручные инструменты, контрольно-измерительные инструменты и приборы, а также инвентарь и приспособления:
лопатку для плиточных работ, используемую при нанесении и разравнивании раствора; растворную лопату для подачи и разравнивании раствора; молоток-кулачок для забивки штырей; рейку-правило длиной 1 - 1,5 м для разравнивания растворной прослойки по маякам; рычажный плиткорез для раскроя плитки толщиной до 15 мм; резиновую киянку, применяемую для осаживания уложенной на раствор плитки; грабли с шириной захвата 300 мм, используемые для разравнивания слоя раствора; филенчатую кисть для нанесения разметочных рисок; гладилку для вытягивания плинтуса - из раствора; ручной краскопульт и используемый для нанесения грунтовочных составов на основание; стальной скребок для очистки поверхности основания; скарпель для плиточных работ для скалывания неровностей на основании; плиточный молоток для обколки и подтески кромок керамических плиток; щетка для очистки и нанесения грунтовочных составов

линейных измерений;
эталонный конус массой 300 г для проверки подвижности растворной смеси;
металлический угольник для разметки и проверки прямых углов;
уровень с ценой деления 100 мм, используемая для определения ширины захватки и разметки промежуточных маяков;
контрольная рейка для проверки ровности оснований и покрытий пола;

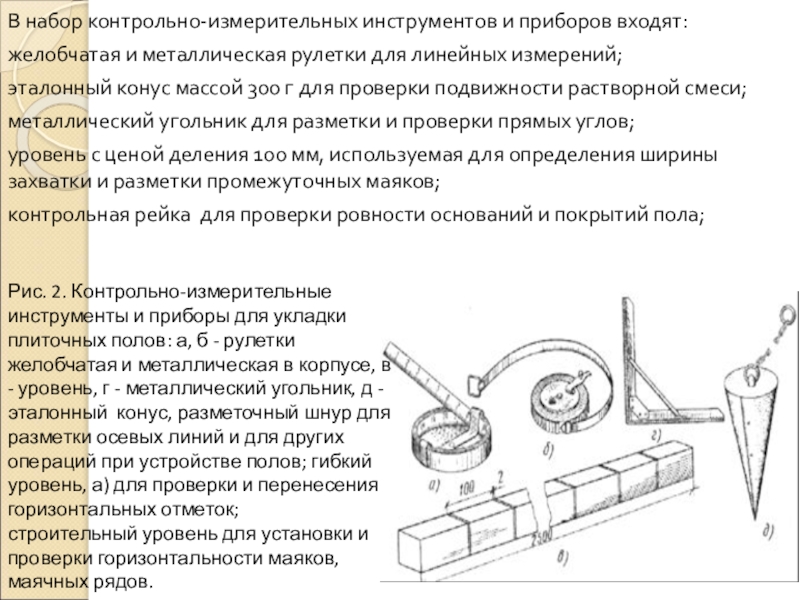

Рис. 2. Контрольно-измерительные инструменты и приборы для укладки плиточных полов: а, б - рулетки желобчатая и металлическая в корпусе, в - уровень, г - металлический угольник, д - эталонный конус, разметочный шнур для разметки осевых линий и для других операций при устройстве полов; гибкий уровень, а) для проверки и перенесения горизонтальных отметок;
строительный уровень для установки и проверки горизонтальности маяков, маячных рядов.

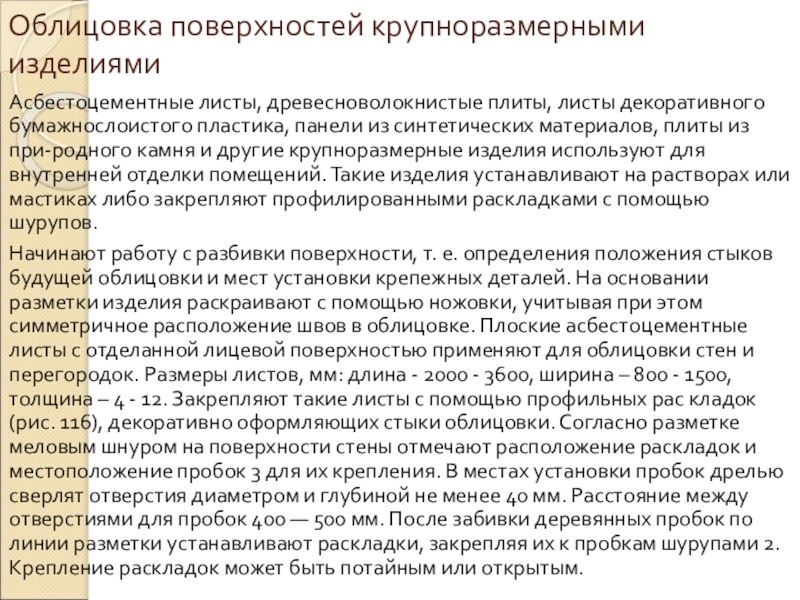

панели из синтетических материалов, плиты из при-родного камня и другие крупноразмерные изделия используют для внутренней отделки помещений. Такие изделия устанавливают на растворах или мастиках либо закрепляют профилированными раскладками с помощью шурупов.
Начинают работу с разбивки поверхности, т. е. определения положения стыков будущей облицовки и мест установки крепежных деталей. На основании разметки изделия раскраивают с помощью ножовки, учитывая при этом симметричное расположение швов в облицовке. Плоские асбестоцементные листы с отделанной лицевой поверхностью применяют для облицовки стен и перегородок. Размеры листов, мм: длина - 2000 - 3600, ширина – 800 - 1500, толщина – 4 - 12. Закрепляют такие листы с помощью профильных рас кладок (рис. 116), декоративно оформляющих стыки облицовки. Согласно разметке меловым шнуром на поверхности стены отмечают расположение раскладок и местоположение пробок 3 для их крепления. В местах установки пробок дрелью сверлят отверстия диаметром и глубиной не менее 40 мм. Расстояние между отверстиями для пробок 400 — 500 мм. После забивки деревянных пробок по линии разметки устанавливают раскладки, закрепляя их к пробкам шурупами 2. Крепление раскладок может быть потайным или открытым.

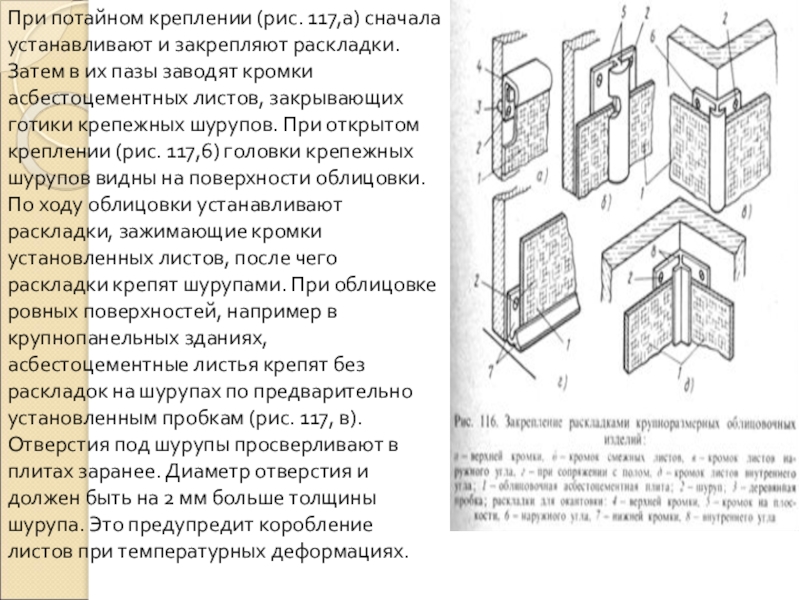

в их пазы заводят кромки асбестоцементных листов, закрывающих готики крепежных шурупов. При открытом креплении (рис. 117,6) головки крепежных шурупов видны на поверхности облицовки. По ходу облицовки устанавливают раскладки, зажимающие кромки установленных листов, после чего раскладки крепят шурупами. При облицовке ровных поверхностей, например в крупнопанельных зданиях, асбестоцементные листья крепят без раскладок на шурупах по предварительно установленным пробкам (рис. 117, в). Отверстия под шурупы просверливают в плитах заранее. Диаметр отверстия и должен быть на 2 мм больше толщины шурупа. Это предупредит коробление листов при температурных деформациях.

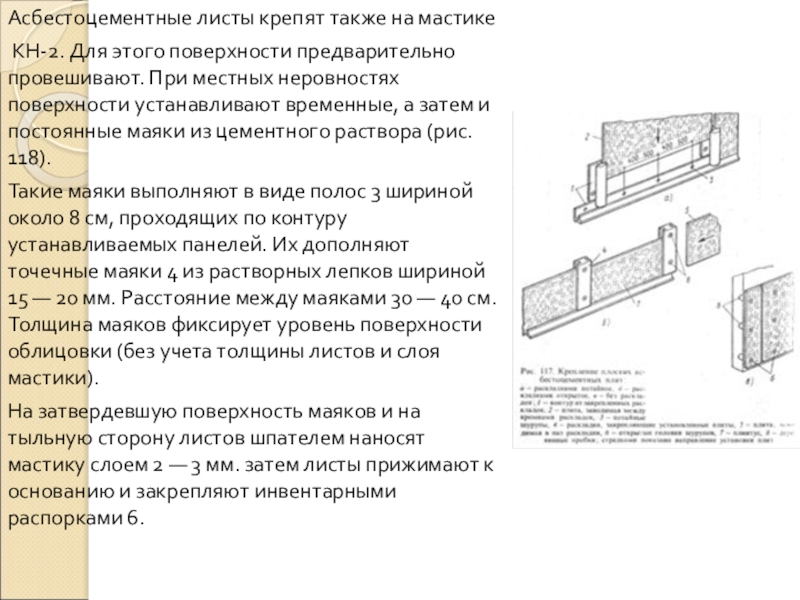

провешивают. При местных неровностях поверхности устанавливают временные, а затем и постоянные маяки из цементного раствора (рис. 118).
Такие маяки выполняют в виде полос 3 шириной около 8 см, проходящих по контуру устанавливаемых панелей. Их дополняют точечные маяки 4 из растворных лепков шириной 15 — 20 мм. Расстояние между маяками 30 — 40 см. Толщина маяков фиксирует уровень поверхности облицовки (без учета толщины листов и слоя мастики).
На затвердевшую поверхность маяков и на тыльную сторону листов шпателем наносят мастику слоем 2 — 3 мм. затем листы прижимают к основанию и закрепляют инвентарными распорками 6.

имеют ширину до 10 мм. Заделывают их раствором или мастикой того же состава, что и для крепления листов, но более густой консистенции. Для цветных швов подбирают наполнитель необходимого цвета. Древесноволокнистые твердые плиты с лакокрасочным покрытием (из водостойких эмалей) применяют для облицовки помещений с повышенной влажностью, например, ванные комнаты, кухни. Размеры плит, мм: длина - 1 200 -2 700, ширина - 1000- 1 700, толщина - 2,5 — 6. Лицевая поверхность плит гладкая или рифленая в виде вертикальных полос или квадратов. Древесноволокнистые плиты наклеивают на мастике к бетонным, оштукатуренным или деревянным поверхностям. Основание для наклеивания плит должно быть ровным (допускаются просветы при накладывании двухметровой рейки не более 1 мм), очищенным от пыли и сухим (влажность до 6 %).

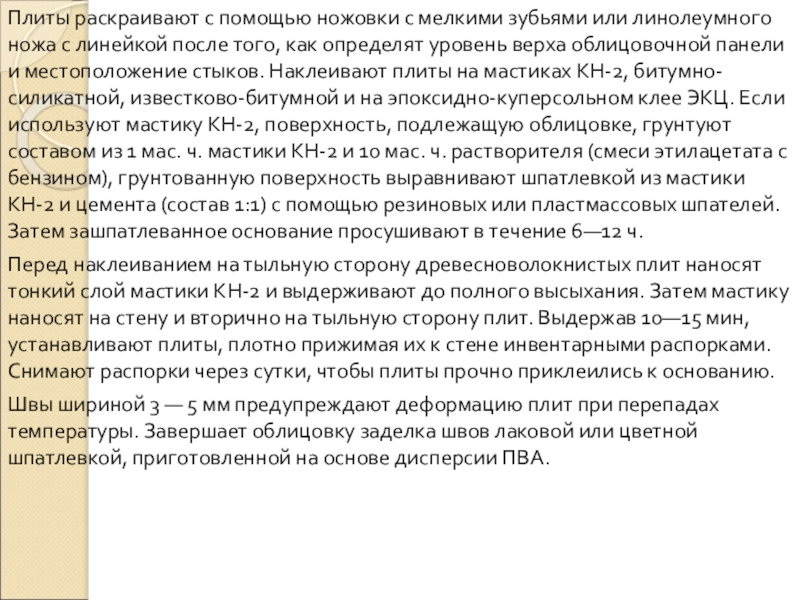

с линейкой после того, как определят уровень верха облицовочной панели и местоположение стыков. Наклеивают плиты на мастиках КН-2, битумно-силикатной, известково-битумной и на эпоксидно-куперсольном клее ЭКЦ. Если используют мастику КН-2, поверхность, подлежащую облицовке, грунтуют составом из 1 мас. ч. мастики КН-2 и 10 мас. ч. растворителя (смеси этилацетата с бензином), грунтованную поверхность выравнивают шпатлевкой из мастики КН-2 и цемента (состав 1:1) с помощью резиновых или пластмассовых шпателей. Затем зашпатлеванное основание просушивают в течение 6—12 ч.
Перед наклеиванием на тыльную сторону древесноволокнистых плит наносят тонкий слой мастики КН-2 и выдерживают до полного высыхания. Затем мастику наносят на стену и вторично на тыльную сторону плит. Выдержав 10—15 мин, устанавливают плиты, плотно прижимая их к стене инвентарными распорками. Снимают распорки через сутки, чтобы плиты прочно приклеились к основанию.
Швы шириной 3 — 5 мм предупреждают деформацию плит при перепадах температуры. Завершает облицовку заделка швов лаковой или цветной шпатлевкой, приготовленной на основе дисперсии ПВА.

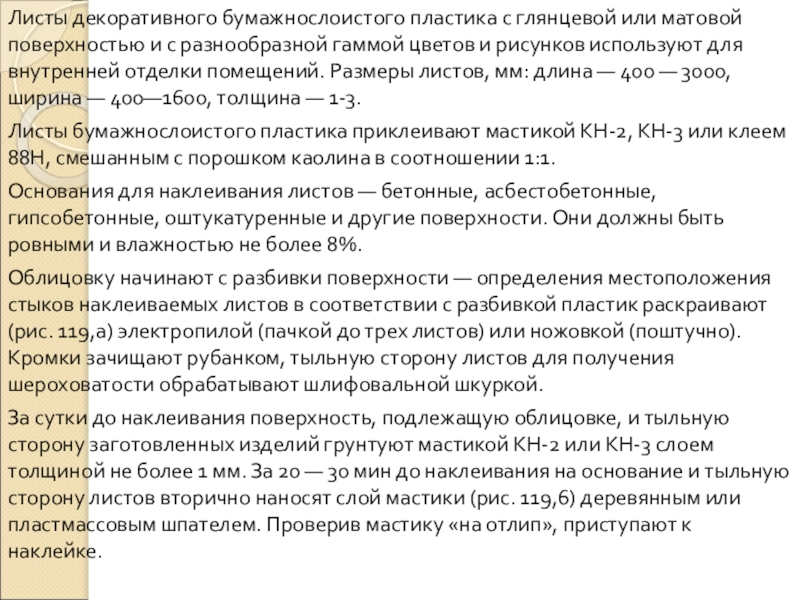

разнообразной гаммой цветов и рисунков используют для внутренней отделки помещений. Размеры листов, мм: длина — 400 — 3000, ширина — 400—1600, толщина — 1-3.
Листы бумажнослоистого пластика приклеивают мастикой КН-2, КН-3 или клеем 88Н, смешанным с порошком каолина в соотношении 1:1.
Основания для наклеивания листов — бетонные, асбестобетонные, гипсобетонные, оштукатуренные и другие поверхности. Они должны быть ровными и влажностью не более 8%.
Облицовку начинают с разбивки поверхности — определения местоположения стыков наклеиваемых листов в соответствии с разбивкой пластик раскраивают (рис. 119,а) электропилой (пачкой до трех листов) или ножовкой (поштучно). Кромки зачищают рубанком, тыльную сторону листов для получения шероховатости обрабатывают шлифовальной шкуркой.
За сутки до наклеивания поверхность, подлежащую облицовке, и тыльную сторону заготовленных изделий грунтуют мастикой КН-2 или КН-3 слоем толщиной не более 1 мм. За 20 — 30 мин до наклеивания на основание и тыльную сторону листов вторично наносят слой мастики (рис. 119,6) деревянным или пластмассовым шпателем. Проверив мастику «на отлип», приступают к наклейке.

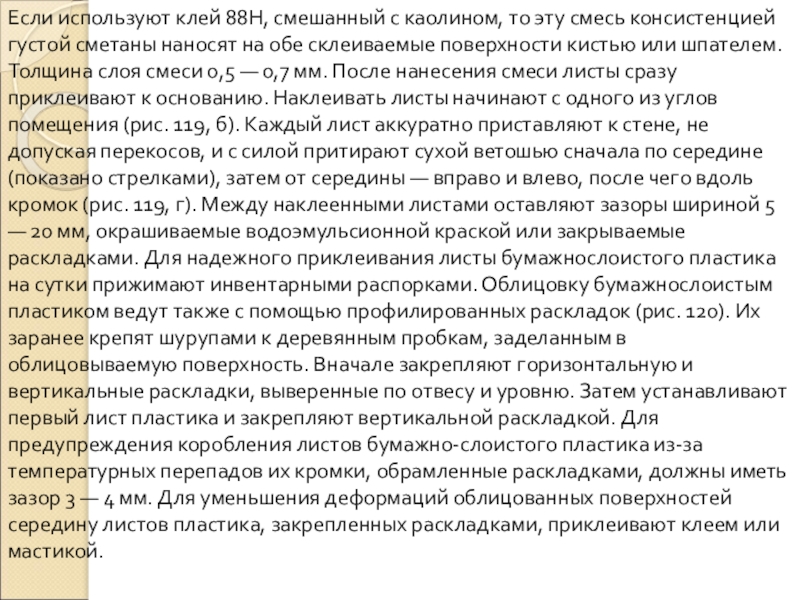

густой сметаны наносят на обе склеиваемые поверхности кистью или шпателем. Толщина слоя смеси 0,5 — 0,7 мм. После нанесения смеси листы сразу приклеивают к основанию. Наклеивать листы начинают с одного из углов помещения (рис. 119, б). Каждый лист аккуратно приставляют к стене, не допуская перекосов, и с силой притирают сухой ветошью сначала по середине (показано стрелками), затем от середины — вправо и влево, после чего вдоль кромок (рис. 119, г). Между наклеенными листами оставляют зазоры шириной 5 — 20 мм, окрашиваемые водоэмульсионной краской или закрываемые раскладками. Для надежного приклеивания листы бумажнослоистого пластика на сутки прижимают инвентарными распорками. Облицовку бумажнослоистым пластиком ведут также с помощью профилированных раскладок (рис. 120). Их заранее крепят шурупами к деревянным пробкам, заделанным в облицовываемую поверхность. Вначале закрепляют горизонтальную и вертикальные раскладки, выверенные по отвесу и уровню. Затем устанавливают первый лист пластика и закрепляют вертикальной раскладкой. Для предупреждения коробления листов бумажно-слоистого пластика из-за температурных перепадов их кромки, обрамленные раскладками, должны иметь зазор 3 — 4 мм. Для уменьшения деформаций облицованных поверхностей середину листов пластика, закрепленных раскладками, приклеивают клеем или мастикой.

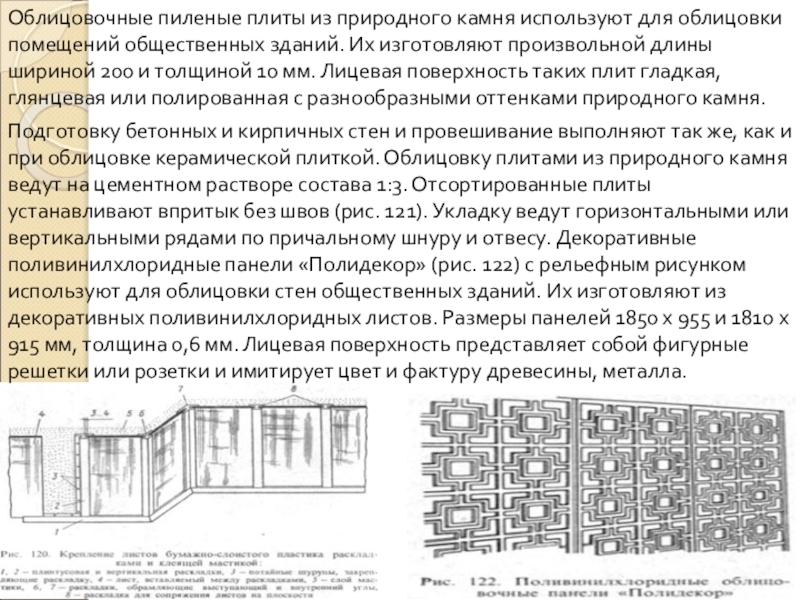

зданий. Их изготовляют произвольной длины шириной 200 и толщиной 10 мм. Лицевая поверхность таких плит гладкая, глянцевая или полированная с разнообразными оттенками природного камня.
Подготовку бетонных и кирпичных стен и провешивание выполняют так же, как и при облицовке керамической плиткой. Облицовку плитами из природного камня ведут на цементном растворе состава 1:3. Отсортированные плиты устанавливают впритык без швов (рис. 121). Укладку ведут горизонтальными или вертикальными рядами по причальному шнуру и отвесу. Декоративные поливинилхлоридные панели «Полидекор» (рис. 122) с рельефным рисунком используют для облицовки стен общественных зданий. Их изготовляют из декоративных поливинилхлоридных листов. Размеры панелей 1850 х 955 и 1810 х 915 мм, толщина 0,6 мм. Лицевая поверхность представляет собой фигурные решетки или розетки и имитирует цвет и фактуру древесины, металла.

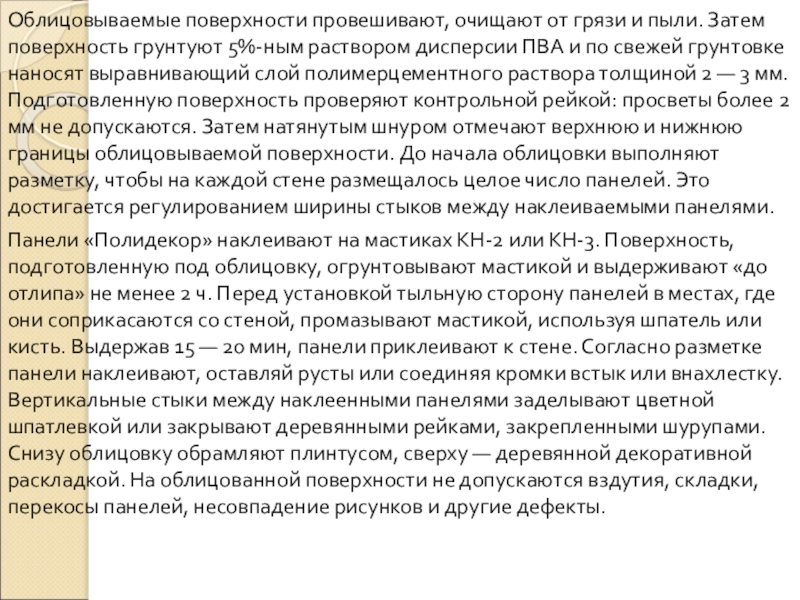

5%-ным раствором дисперсии ПВА и по свежей грунтовке наносят выравнивающий слой полимерцементного раствора толщиной 2 — 3 мм. Подготовленную поверхность проверяют контрольной рейкой: просветы более 2 мм не допускаются. Затем натянутым шнуром отмечают верхнюю и нижнюю границы облицовываемой поверхности. До начала облицовки выполняют разметку, чтобы на каждой стене размещалось целое число панелей. Это достигается регулированием ширины стыков между наклеиваемыми панелями.
Панели «Полидекор» наклеивают на мастиках КН-2 или КН-3. Поверхность, подготовленную под облицовку, огрунтовывают мастикой и выдерживают «до отлипа» не менее 2 ч. Перед установкой тыльную сторону панелей в местах, где они соприкасаются со стеной, промазывают мастикой, используя шпатель или кисть. Выдержав 15 — 20 мин, панели приклеивают к стене. Согласно разметке панели наклеивают, оставляй русты или соединяя кромки встык или внахлестку. Вертикальные стыки между наклеенными панелями заделывают цветной шпатлевкой или закрывают деревянными рейками, закрепленными шурупами. Снизу облицовку обрамляют плинтусом, сверху — деревянной декоративной раскладкой. На облицованной поверхности не допускаются вздутия, складки, перекосы панелей, несовпадение рисунков и другие дефекты.

подготовке поверхностей под облицовку.

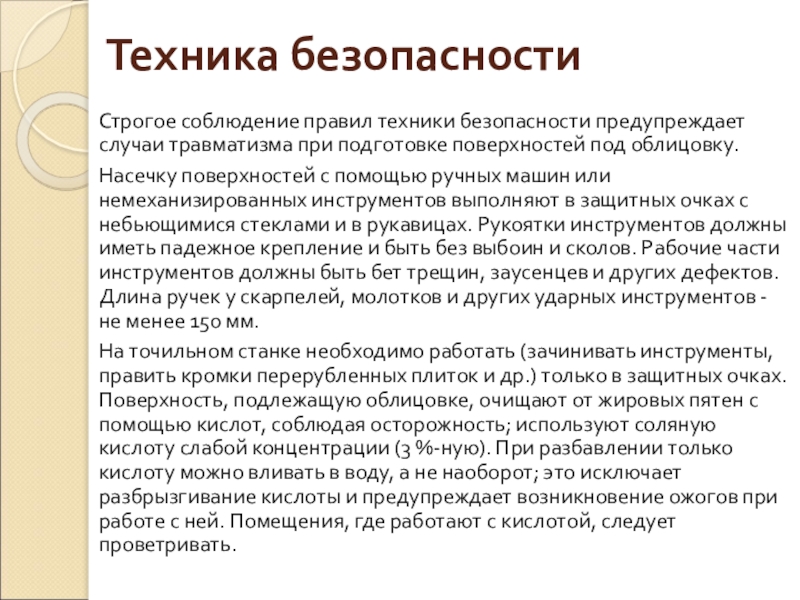

Насечку поверхностей с помощью ручных машин или немеханизированных инструментов выполняют в защитных очках с небьющимися стеклами и в рукавицах. Рукоятки инструментов должны иметь падежное крепление и быть без выбоин и сколов. Рабочие части инструментов должны быть бет трещин, заусенцев и других дефектов. Длина ручек у скарпелей, молотков и других ударных инструментов - не менее 150 мм.
На точильном станке необходимо работать (зачинивать инструменты, править кромки перерубленных плиток и др.) только в защитных очках. Поверхность, подлежащую облицовке, очищают от жировых пятен с помощью кислот, соблюдая осторожность; используют соляную кислоту слабой концентрации (3 %-ную). При разбавлении только кислоту можно вливать в воду, а не наоборот; это исключает разбрызгивание кислоты и предупреждает возникновение ожогов при работе с ней. Помещения, где работают с кислотой, следует проветривать.

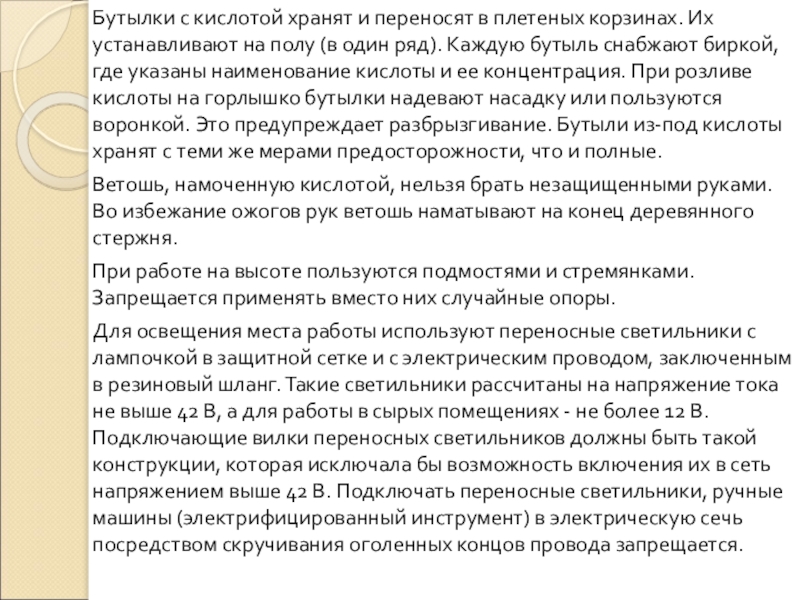

на полу (в один ряд). Каждую бутыль снабжают биркой, где указаны наименование кислоты и ее концентрация. При розливе кислоты на горлышко бутылки надевают насадку или пользуются воронкой. Это предупреждает разбрызгивание. Бутыли из-под кислоты хранят с теми же мерами предосторожности, что и полные.
Ветошь, намоченную кислотой, нельзя брать незащищенными руками. Во избежание ожогов рук ветошь наматывают на конец деревянного стержня.
При работе на высоте пользуются подмостями и стремянками. Запрещается применять вместо них случайные опоры.
Для освещения места работы используют переносные светильники с лампочкой в защитной сетке и с электрическим проводом, заключенным в резиновый шланг. Такие светильники рассчитаны на напряжение тока не выше 42 В, а для работы в сырых помещениях - не более 12 В. Подключающие вилки переносных светильников должны быть такой конструкции, которая исключала бы возможность включения их в сеть напряжением выше 42 В. Подключать переносные светильники, ручные машины (электрифицированный инструмент) в электрическую сечь посредством скручивания оголенных концов провода запрещается.

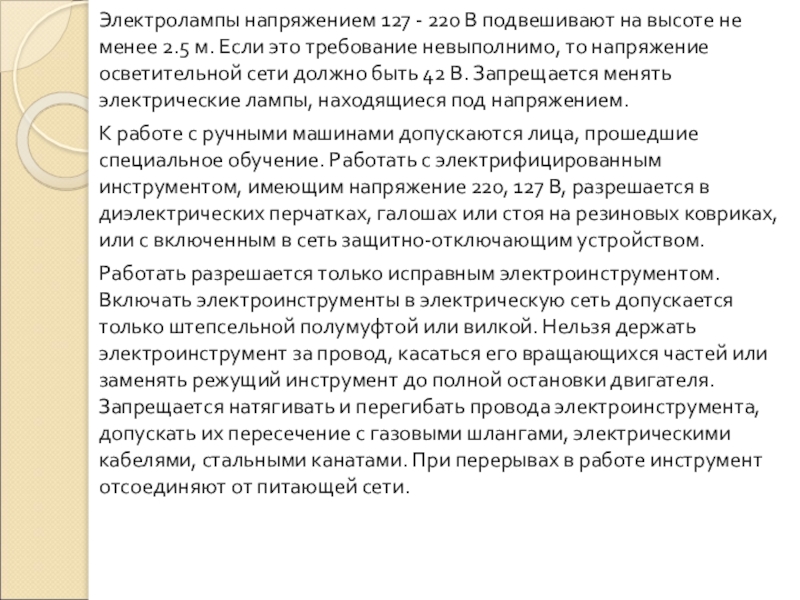

2.5 м. Если это требование невыполнимо, то напряжение осветительной сети должно быть 42 В. Запрещается менять электрические лампы, находящиеся под напряжением.
К работе с ручными машинами допускаются лица, прошедшие специальное обучение. Работать с электрифицированным инструментом, имеющим напряжение 220, 127 В, разрешается в диэлектрических перчатках, галошах или стоя на резиновых ковриках, или с включенным в сеть защитно-отключающим устройством.
Работать разрешается только исправным электроинструментом. Включать электроинструменты в электрическую сеть допускается только штепсельной полумуфтой или вилкой. Нельзя держать электроинструмент за провод, касаться его вращающихся частей или заменять режущий инструмент до полной остановки двигателя. Запрещается натягивать и перегибать провода электроинструмента, допускать их пересечение с газовыми шлангами, электрическими кабелями, стальными канатами. При перерывах в работе инструмент отсоединяют от питающей сети.

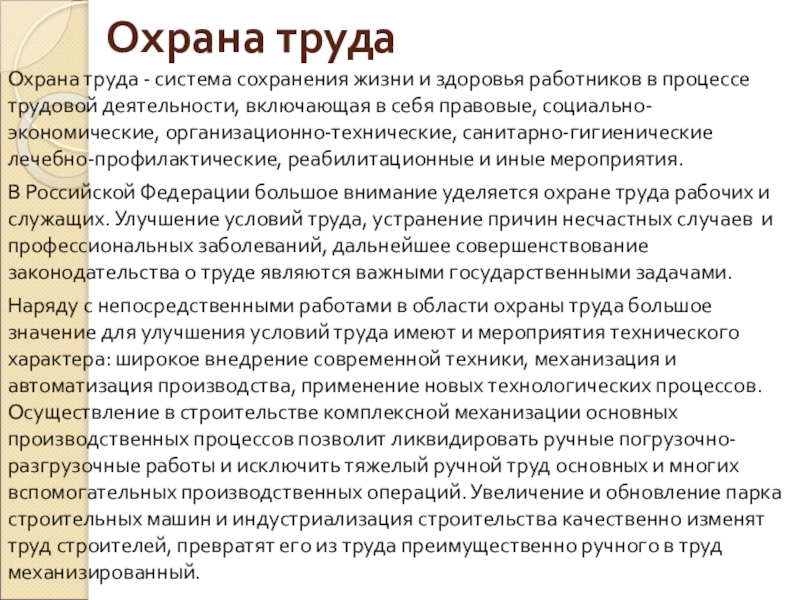

процессе трудовой деятельности, включающая в себя правовые, социально-экономические, организационно-технические, санитарно-гигиенические лечебно-профилактические, реабилитационные и иные мероприятия.
В Российской Федерации большое внимание уделяется охране труда рабочих и служащих. Улучшение условий труда, устранение причин несчастных случаев и профессиональных заболеваний, дальнейшее совершенствование законодательства о труде являются важными государственными задачами.
Наряду с непосредственными работами в области охраны труда большое значение для улучшения условий труда имеют и мероприятия технического характера: широкое внедрение современной техники, механизация и автоматизация производства, применение новых технологических процессов. Осуществление в строительстве комплексной механизации основных производственных процессов позволит ликвидировать ручные погрузочно-разгрузочные работы и исключить тяжелый ручной труд основных и многих вспомогательных производственных операций. Увеличение и обновление парка строительных машин и индустриализация строительства качественно изменят труд строителей, превратят его из труда преимущественно ручного в труд механизированный.

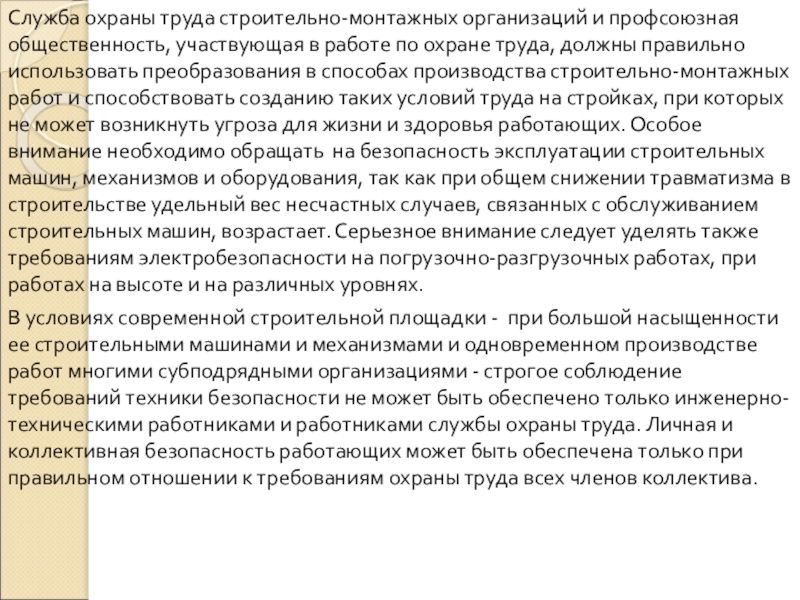

по охране труда, должны правильно использовать преобразования в способах производства строительно-монтажных работ и способствовать созданию таких условий труда на стройках, при которых не может возникнуть угроза для жизни и здоровья работающих. Особое внимание необходимо обращать на безопасность эксплуатации строительных машин, механизмов и оборудования, так как при общем снижении травматизма в строительстве удельный вес несчастных случаев, связанных с обслуживанием строительных машин, возрастает. Серьезное внимание следует уделять также требованиям электробезопасности на погрузочно-разгрузочных работах, при работах на высоте и на различных уровнях.
В условиях современной строительной площадки - при большой насыщенности ее строительными машинами и механизмами и одновременном производстве работ многими субподрядными организациями - строгое соблюдение требований техники безопасности не может быть обеспечено только инженерно-техническими работниками и работниками службы охраны труда. Личная и коллективная безопасность работающих может быть обеспечена только при правильном отношении к требованиям охраны труда всех членов коллектива.

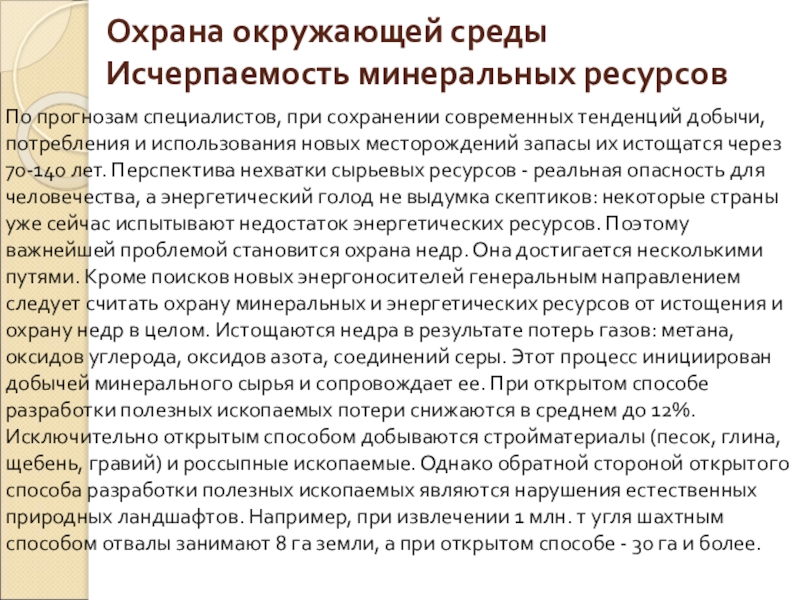

добычи, потребления и использования новых месторождений запасы их истощатся через 70-140 лет. Перспектива нехватки сырьевых ресурсов - реальная опасность для человечества, а энергетический голод не выдумка скептиков: некоторые страны уже сейчас испытывают недостаток энергетических ресурсов. Поэтому важнейшей проблемой становится охрана недр. Она достигается несколькими путями. Кроме поисков новых энергоносителей генеральным направлением следует считать охрану минеральных и энергетических ресурсов от истощения и охрану недр в целом. Истощаются недра в результате потерь газов: метана, оксидов углерода, оксидов азота, соединений серы. Этот процесс инициирован добычей минерального сырья и сопровождает ее. При открытом способе разработки полезных ископаемых потери снижаются в среднем до 12%. Исключительно открытым способом добываются стройматериалы (песок, глина, щебень, гравий) и россыпные ископаемые. Однако обратной стороной открытого способа разработки полезных ископаемых являются нарушения естественных природных ландшафтов. Например, при извлечении 1 млн. т угля шахтным способом отвалы занимают 8 га земли, а при открытом способе - 30 га и более.

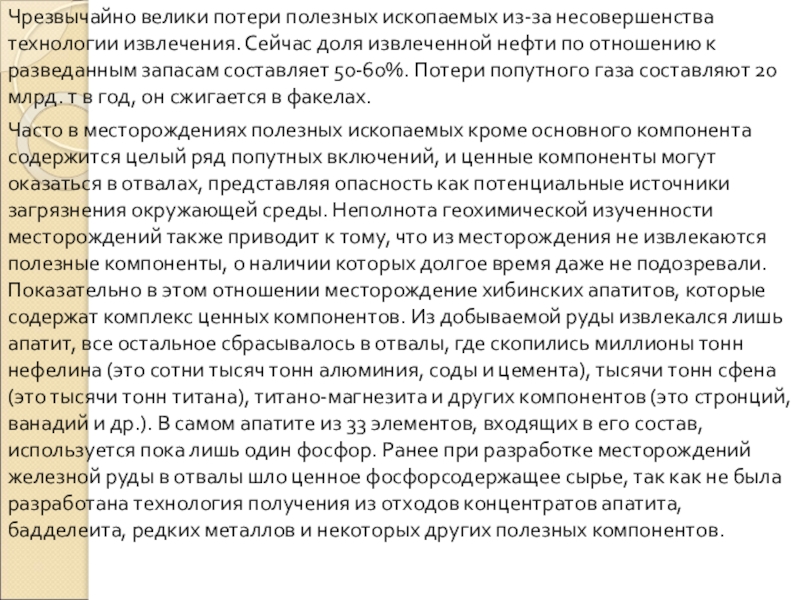

извлеченной нефти по отношению к разведанным запасам составляет 50-60%. Потери попутного газа составляют 20 млрд. т в год, он сжигается в факелах.
Часто в месторождениях полезных ископаемых кроме основного компонента содержится целый ряд попутных включений, и ценные компоненты могут оказаться в отвалах, представляя опасность как потенциальные источники загрязнения окружающей среды. Неполнота геохимической изученности месторождений также приводит к тому, что из месторождения не извлекаются полезные компоненты, о наличии которых долгое время даже не подозревали. Показательно в этом отношении месторождение хибинских апатитов, которые содержат комплекс ценных компонентов. Из добываемой руды извлекался лишь апатит, все остальное сбрасывалось в отвалы, где скопились миллионы тонн нефелина (это сотни тысяч тонн алюминия, соды и цемента), тысячи тонн сфена (это тысячи тонн титана), титано-магнезита и других компонентов (это стронций, ванадий и др.). В самом апатите из 33 элементов, входящих в его состав, используется пока лишь один фосфор. Ранее при разработке месторождений железной руды в отвалы шло ценное фосфорсодержащее сырье, так как не была разработана технология получения из отходов концентратов апатита, бадделеита, редких металлов и некоторых других полезных компонентов.

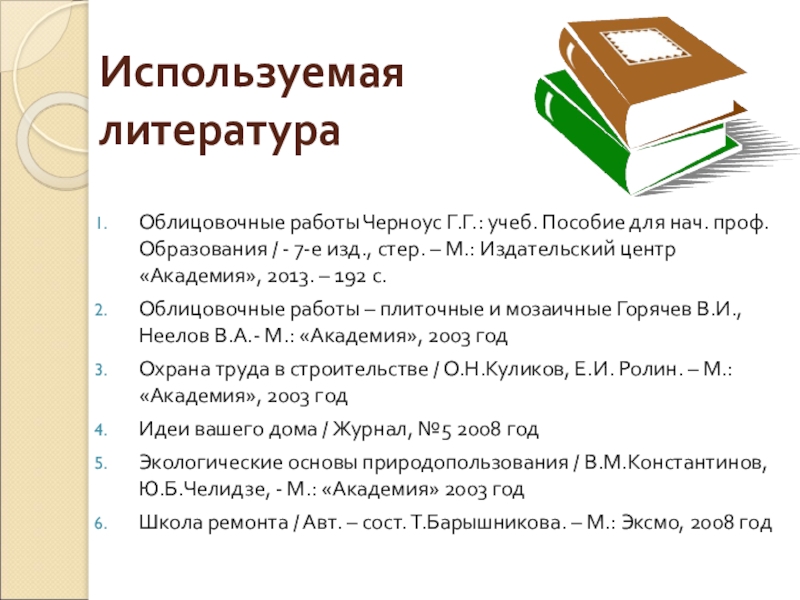

/ - 7-е изд., стер. – М.: Издательский центр «Академия», 2013. – 192 с.
Облицовочные работы – плиточные и мозаичные Горячев В.И., Неелов В.А.- М.: «Академия», 2003 год
Охрана труда в строительстве / О.Н.Куликов, Е.И. Ролин. – М.: «Академия», 2003 год
Идеи вашего дома / Журнал, №5 2008 год
Экологические основы природопользования / В.М.Константинов, Ю.Б.Челидзе, - М.: «Академия» 2003 год
Школа ремонта / Авт. – сост. Т.Барышникова. – М.: Эксмо, 2008 год
