Презентация, доклад к уроку по теме Электромагнитные грузоподъемные краны

Содержание

Электромагнитный грузоподъемный кран

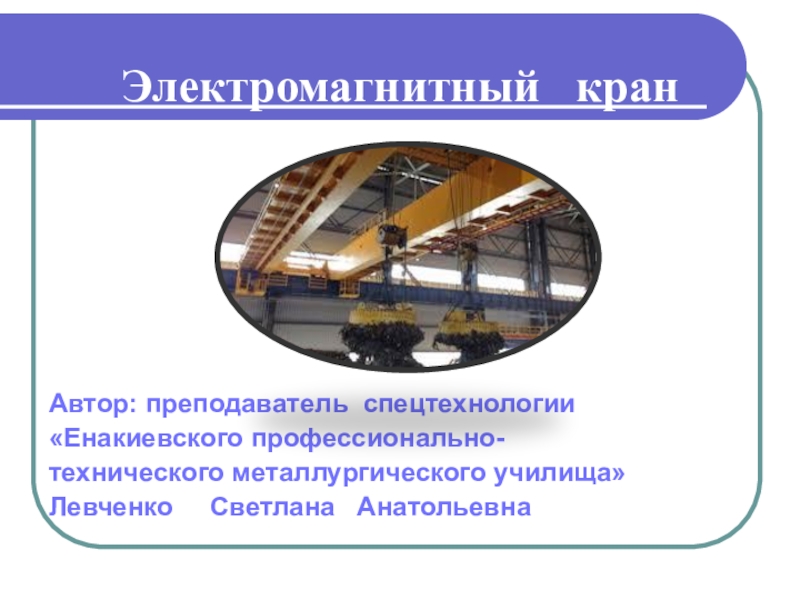

Слайд 1Электромагнитный кран







Автор: преподаватель спецтехнологии


«Енакиевского профессионально-
технического металлургического училища»
Левченко Светлана Анатольевна

Электромагнитный  кран Автор: преподаватель спецтехнологии       «Енакиевского профессионально-технического металлургического училища»Левченко

Слайд 2Электромагнитный грузоподъемный кран

Электромагнитный грузоподъемный кран

Слайд 3 Электромагнитный

грузоподъемный кран.

1.Назначение электромагнитного крана.
2.Устройство мостового электромагнитного крана.
3. Устройство козлового электромагнитного крана.
4.Виды грузоподъемных электромагнитов.
5.Правила эксплуатации электромагнитных кранов.

Электромагнитный       грузоподъемный кран.1.Назначение электромагнитного

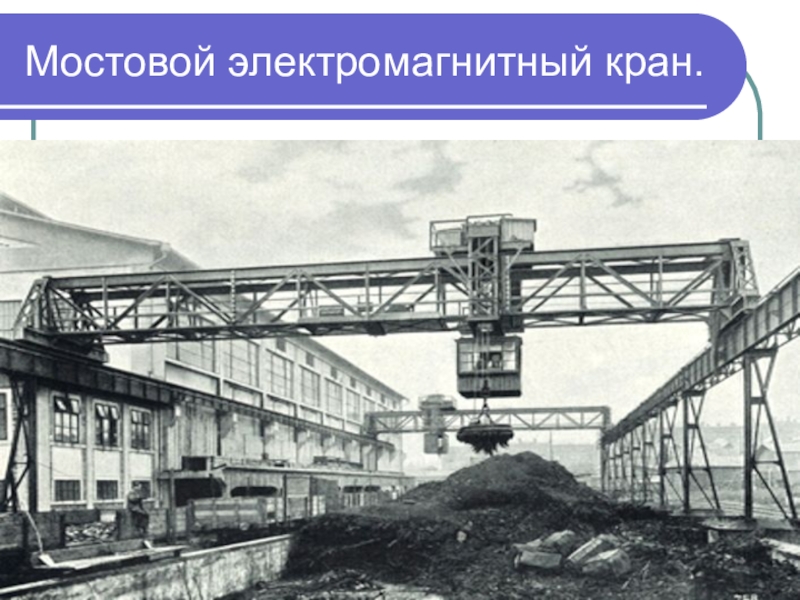

Слайд 4Мостовой электромагнитный кран.

Мостовой электромагнитный кран.

Слайд 5Мостовой электрический кран

Мостовой электрический кран

Слайд 6 Мостовой электромагнитный кран
Магнитные краны используются для транспортирования и подъема ферримагнитных

материалов (стружка, скрап, профильный и листовой прокат и т. д.). Конструкция магнитного крана оборудована электромагнитом, который подвешивается на траверсе или подвеске, расположенной в поперечном или продольном направлении по отношению к мосту.
Мостовой электромагнитный кранМагнитные краны используются для транспортирования и подъема ферримагнитных материалов (стружка, скрап, профильный и листовой

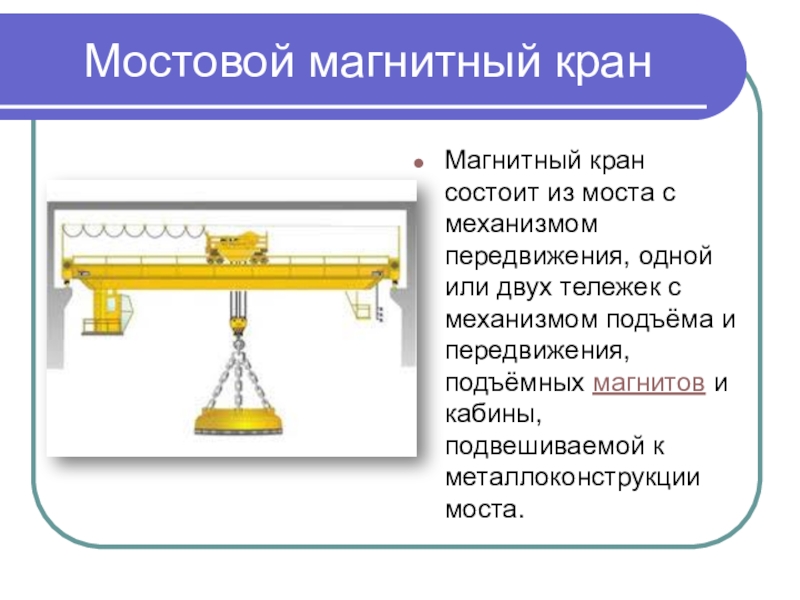

Слайд 7Мостовой магнитный кран
Магнитный кран состоит из моста с механизмом передвижения, одной

или двух тележек с механизмом подъёма и передвижения, подъёмных магнитов и кабины, подвешиваемой к металлоконструкции моста.
Мостовой магнитный кранМагнитный кран состоит из моста с механизмом передвижения, одной или двух тележек с механизмом подъёма

Слайд 8Козловой электромагнитный кран.
Козловой
электромагнитный
кран состоит из таких частей:

-

мост крана (пролетная балка);
- двух пар ног ;
- кабина крана;
- грузовая тележка;
опорно – ходовые тележка
.
Козловой электромагнитный кран.    Козловойэлектромагнитныйкран состоит из таких частей:- мост крана (пролетная балка);- двух пар

Слайд 9 Цикл работы крана состоит из трех этапов:
– захват груза;
– рабочий

ход (перемещение груза, разгрузка);
– холостой ход (возврат грузоподъемного механизма в исходное положение)

Цикл работы крана состоит из трех этапов:– захват груза;– рабочий ход (перемещение груза, разгрузка);– холостой ход

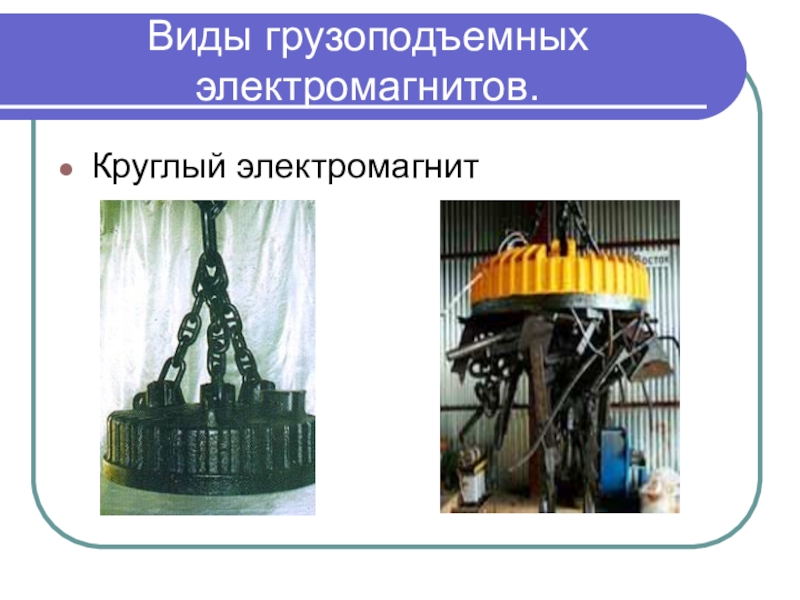

Слайд 10Виды грузоподъемных электромагнитов.
Круглый электромагнит

Виды грузоподъемных электромагнитов.Круглый электромагнит

Слайд 11Траверса с двумя электромагнитами

Траверса с двумя электромагнитами

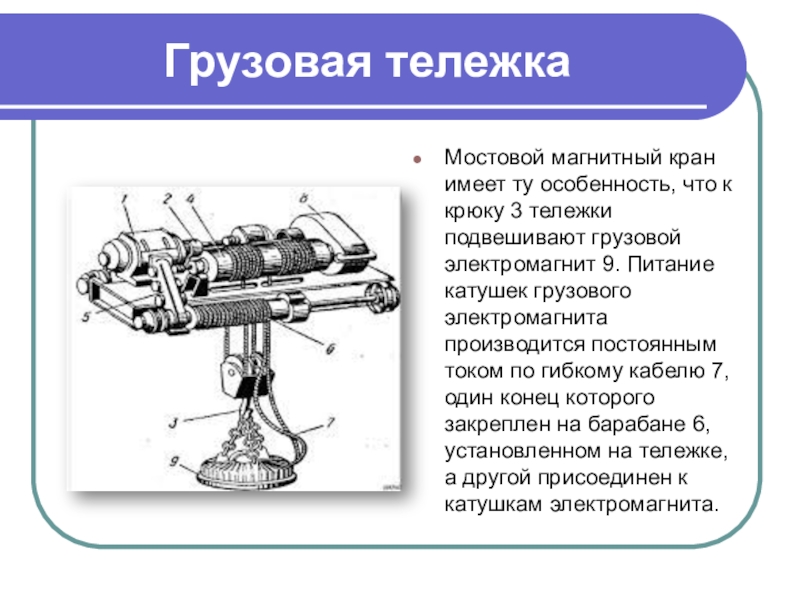

Слайд 12Грузовая тележка
Мостовой магнитный кран имеет ту особенность, что к крюку 3

тележки подвешивают грузовой электромагнит 9. Питание катушек грузового электромагнита производится постоянным током по гибкому кабелю 7, один конец которого закреплен на барабане 6, установленном на тележке, а другой присоединен к катушкам электромагнита.
Грузовая тележкаМостовой магнитный кран имеет ту особенность, что к крюку 3 тележки подвешивают грузовой электромагнит 9. Питание

Слайд 13 Грузовая тележка
Кабельный барабан монтируют на отдельном валу,

который вращается от вала грузового барабана 4 зубчатой передачи 5, заключенной в закрытом сварном кожухе. В некоторых конструкциях кранов кабельный барабан приводится во вращение через цепную передачу, что менее надежно вследствие возможного обрыва цепи.
Грузовая тележка   Кабельный барабан монтируют на отдельном валу, который вращается от вала грузового барабана

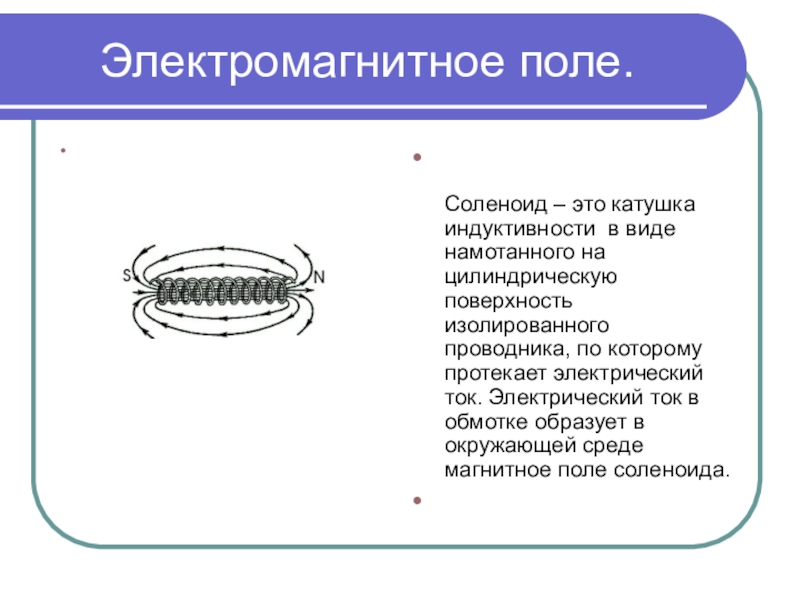

Слайд 14Электромагнитное поле.

Соленоид – это катушка индуктивности  в виде намотанного на цилиндрическую

поверхность изолированного проводника, по которому протекает электрический ток. Электрический ток в обмотке образует в окружающей среде магнитное поле соленоида.




Электромагнитное поле.   Соленоид – это катушка индуктивности  в виде намотанного на цилиндрическую поверхность изолированного проводника,

Слайд 15Электромагнитное поле.

Соленоид становится магнитом.
Стальные  пластины   притягиваются
к  концам  катушки   при  прохождении

через  нее  электрического  тока и отпадают  при  отключении тока.
Сила магнитного поля катушки с током зависит от количества витков катушки, от силы тока в цепи и от наличия сердечника в катушке.
Чем больше количество витков в катушке и чем больше сила тока, тем больше магнитное поле.
Стальной сердечник, введенный в середину катушки с током увеличивает магнитное поле катушки .___



Электромагнитное поле. Соленоид становится магнитом. Стальные  пластины   притягиваются  к  концам  катушки   при  прохождении через  нее  электрического  тока

Слайд 16Электромагнитное поле.
.

Если подвесить соленоид на нитке, то он

повернется и займет в магнитном поле земли такое место, как магнитная стрелка, которая свободно вращается.
Конец соленоида, с которого магнитные линии выходят становится северным полюсом, а второй конец, в который магнитные линии входят, - южным полюсом магнита – соленоида.



Электромагнитное поле. .  Если подвесить соленоид на нитке, то он повернется и займет в магнитном поле

Слайд 17Электромагнитное поле.
Соленоид в середене которого расположен сердечник является электромагнитом.
Электромагнит – это

устройство, которое состоит из обмотки и ферромагнитного сердечника, который намагничивается при прохождении по обмотке электрического тока и якоря, который притягивается.
Обмотка выполняется из изолированного медного или алюминиевого провода.
Сердечник выполняется из стали, чугуна или сплавов.



Электромагнитное поле.Соленоид в середене которого расположен сердечник является электромагнитом.Электромагнит – это устройство, которое состоит из обмотки и

Слайд 18Электромагнитное поле
Графическое изображение магнитного поля соленоида похоже на магнитное поле постоянного

магнита.
Магнитные линии магнитного поля катушки с током -замкнутые кривые и направлены вне катушки от северного полюса к южному полюсу.

___


Электромагнитное полеГрафическое изображение магнитного поля соленоида похоже на магнитное поле постоянного магнита.Магнитные линии магнитного поля катушки с

Слайд 19Электромагнит.
Дугоподобный электромагнит используется для подъема груза. Через катушку проходит электрический ток,

в следствии чего сердечник намагничивается и притягивает к себе якрь с подвешенным грузом.
Действие электромагнита зависит как от силы электромагнитного поля, так и силы и направления электрического тока в обмотке.
Электромагнит.Дугоподобный электромагнит используется для подъема груза. Через катушку проходит электрический ток, в следствии чего сердечник намагничивается и

Слайд 20Полезные свойства электромагнитов.
Быстро намагничивается при включении тока.
Возможно изготавливать разных размеров.
При роботе

можно регулюровать магнитное действие, меняя силу тока в цепи.
Полезные свойства электромагнитов.Быстро намагничивается при включении тока.Возможно изготавливать разных размеров.При роботе можно регулюровать магнитное действие, меняя силу

Слайд 21Создание и использование электромагнитов.
Вильям Стержен (1783–1850)
Английский инженер-электрик, создал первый подковообразный

электромагнит, который мог удерживать груз больше своего веса (200-грамовый электромагнит удерживал 4кг железа).

Первые электромагниты
Создание и использование электромагнитов.Вильям Стержен (1783–1850)   Английский инженер-электрик, создал первый подковообразный электромагнит, который мог удерживать

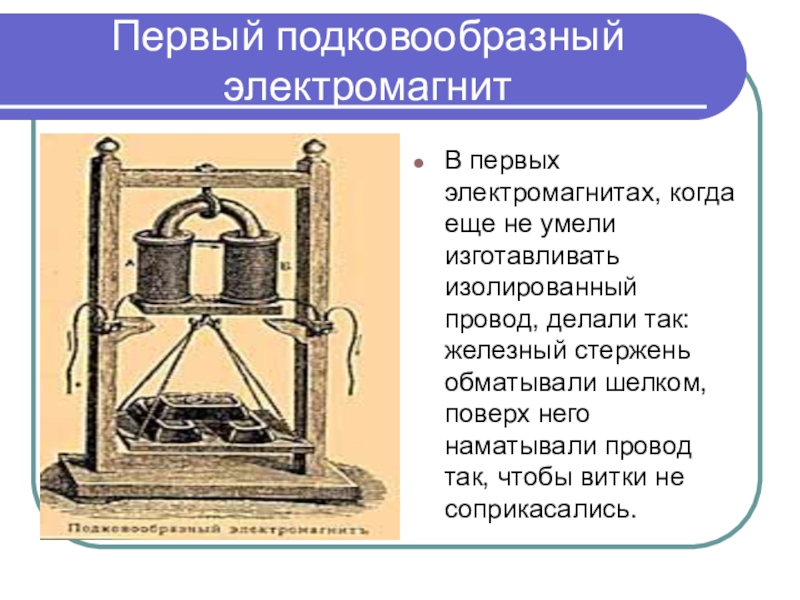

Слайд 22Первый подковообразный электромагнит
В первых электромагнитах, когда еще не умели изготавливать изолированный

провод, делали так: железный стержень обматывали шелком, поверх него наматывали провод так, чтобы витки не соприкасались.





Первый подковообразный электромагнитВ первых электромагнитах, когда еще не умели изготавливать изолированный провод, делали так: железный стержень обматывали

Слайд 23Создание и применение электромагнитов
Джозеф Генри ) (1797–1878)
Американский физик усовершенствовал электромагнит.

В 1827 году Дж.Генри начал изолировать уже не сердечник, а сам провод. Только тогда появилась возможность наматывать витки в несколько слоев.
Изучив разные методы наматывания провода для изготовлнния электромагнита, создал 29 килограммовий магнит, который мог удерживать огромный по тем временам время вес – 936 кг.
Создание и применение электромагнитовДжозеф Генри ) (1797–1878) Американский физик усовершенствовал электромагнит. В 1827 году Дж.Генри начал изолировать

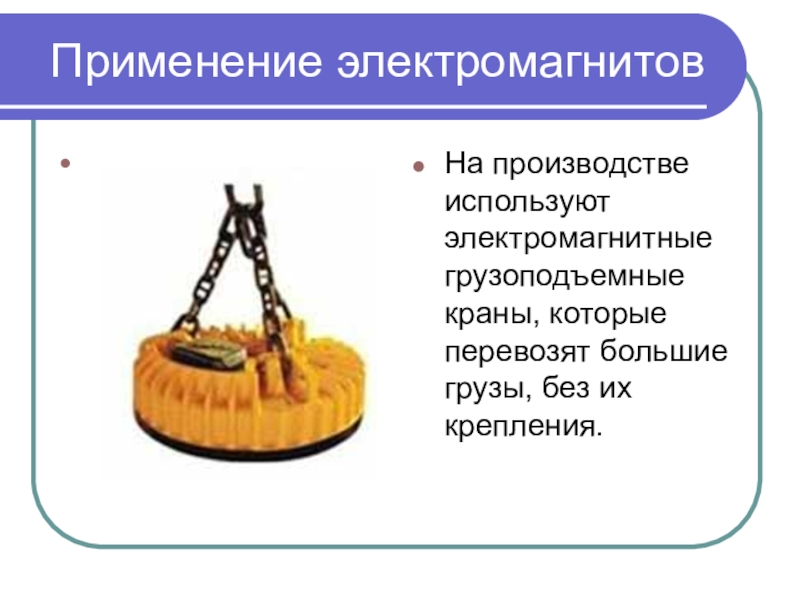

Слайд 24 Применение электромагнитов

На производстве используют электромагнитные грузоподъемные краны, которые перевозят большие

грузы, без их крепления.



Применение электромагнитов  На производстве  используют электромагнитные грузоподъемные краны, которые перевозят большие грузы, без их

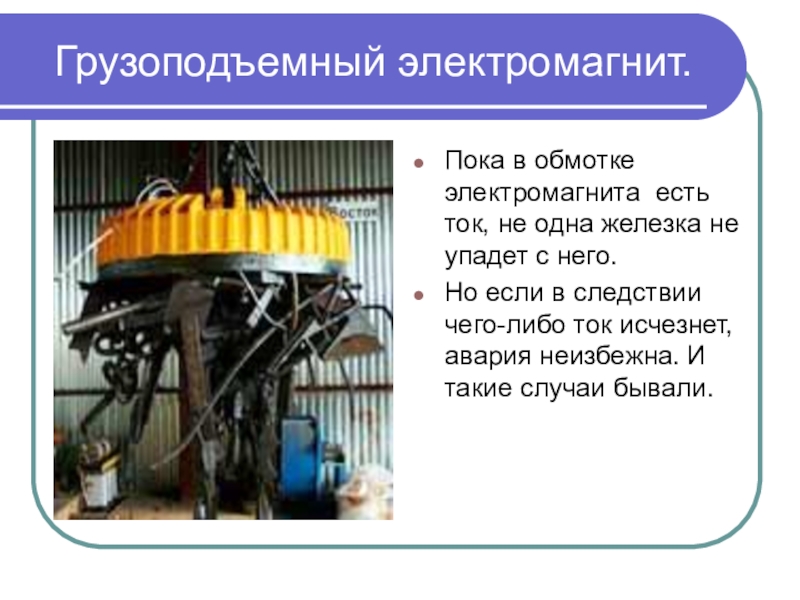

Слайд 25 Грузоподъемный электромагнит.
Пока в обмотке электромагнита есть ток, не одна железка

не упадет с него.
Но если в следствии чего-либо ток исчезнет, авария неизбежна. И такие случаи бывали.



Грузоподъемный электромагнит.Пока в обмотке электромагнита есть ток, не одна железка не упадет с него.Но если в

Слайд 26Кабина крана
Для непосредственного управления грузоподъемным краном применяют кабины управления. Конструкция кабины

управления грузоподъемным краном и место ее установки должны обеспечивать крановщику беспрепятственный обзор и видимость рабочей зоны крана от момента захвата груза, включая момент освобождения от него и гарантировать безопасную работу на кране.
Кабина кранаДля непосредственного управления грузоподъемным краном применяют кабины управления. Конструкция кабины управления грузоподъемным краном и место ее

Слайд 27Охрана труда при эксплуатации электромагнитных кранов.
1. Перемещать груз только над специально

отведенной для этого зоной;
2.При разгрузке автомашин не перемещать электромагнит с грузом над кабиной водителя автомашины, а при разгрузке железнодорожных вагонов – над поездом.
3. Следить за правильностью наматывания кабеля грузоподъемного электромагнита.
4. Не выходить на настил галереи при наличии груза на грузоподъемном электромагните.
Охрана труда при эксплуатации электромагнитных кранов.1. Перемещать груз только над специально отведенной для этого зоной;2.При разгрузке автомашин

Слайд 28Тайны электромагнита.
А ты знаешь?
Почему невозможно для транспортировки раскаленных болванок применять электромагнит?

-

Потому, что чистое железо, нагретое более 767 градусов, совсем не намагничивается.
Тайны электромагнита.А ты знаешь?Почему невозможно для транспортировки раскаленных болванок применять электромагнит?- Потому, что чистое железо, нагретое более
