Презентация, доклад к уроку по теме: Барабанные сушилки для сушки сыпучих материалов

производстве тугоплавких неметаллических силикатных материалов. Составные элементы установки, принцип действия, типы внутренних насадок.

сушки глины

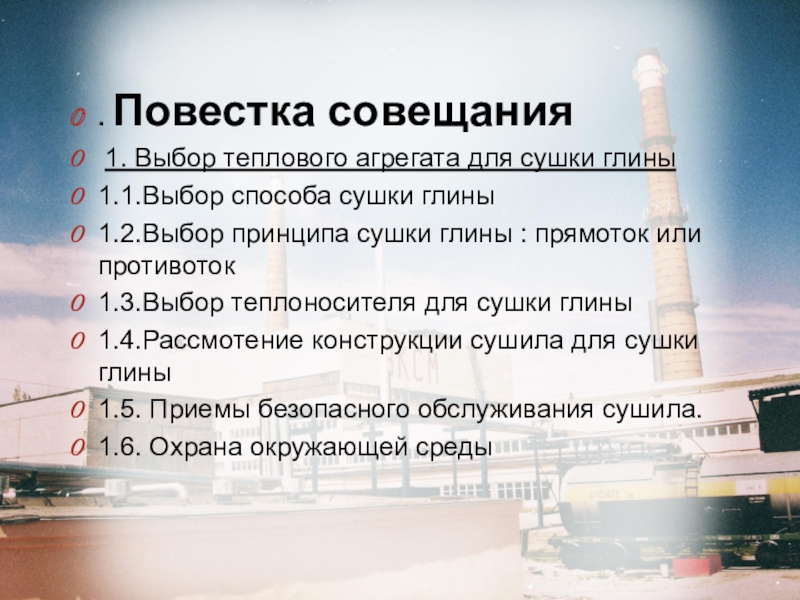

1.2.Выбор принципа сушки глины : прямоток или противоток
1.3.Выбор теплоносителя для сушки глины
1.4.Рассмотение конструкции сушила для сушки глины
1.5. Приемы безопасного обслуживания сушила.
1.6. Охрана окружающей среды

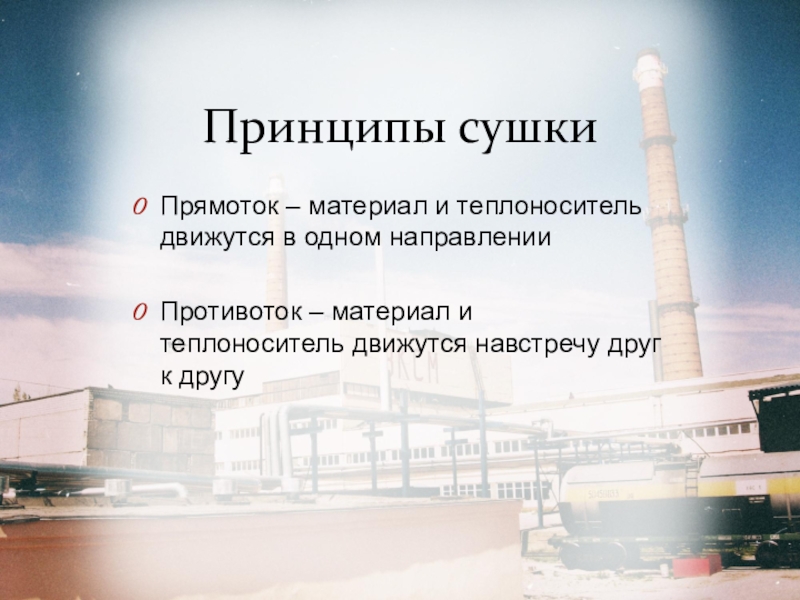

материал и теплоноситель движутся навстречу друг к другу

глины
1.2.Выбор принципа сушки глины : прямоток или противоток
1.3.Выбор теплоносителя для сушки глины
1.4.Рассмотение конструкции сушила для сушки глины
1.5. Приемы безопасного обслуживания сушила.
1.6. Охрана окружающей среды

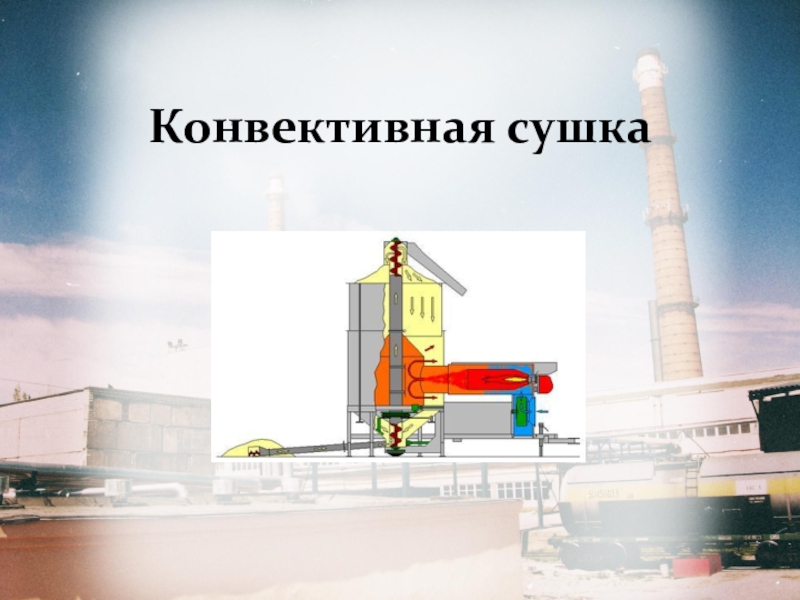

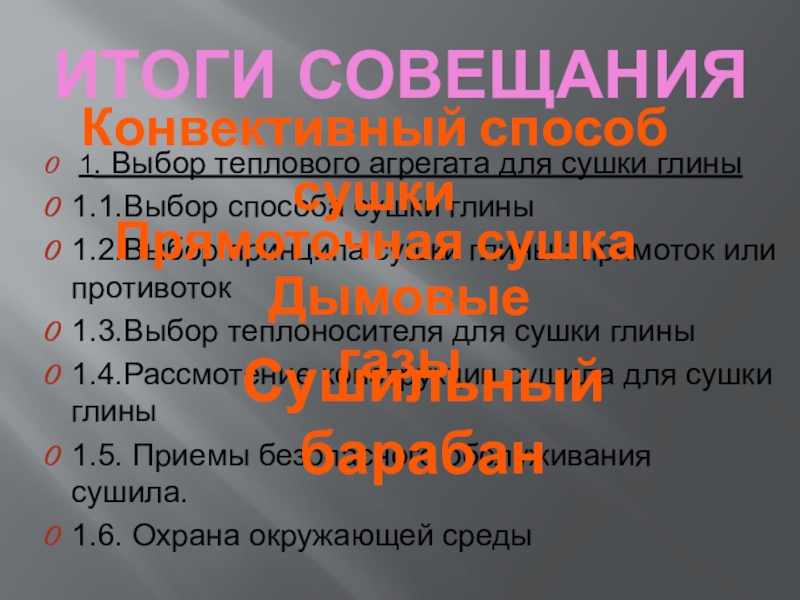

Конвективный способ сушки

Прямоточная сушка

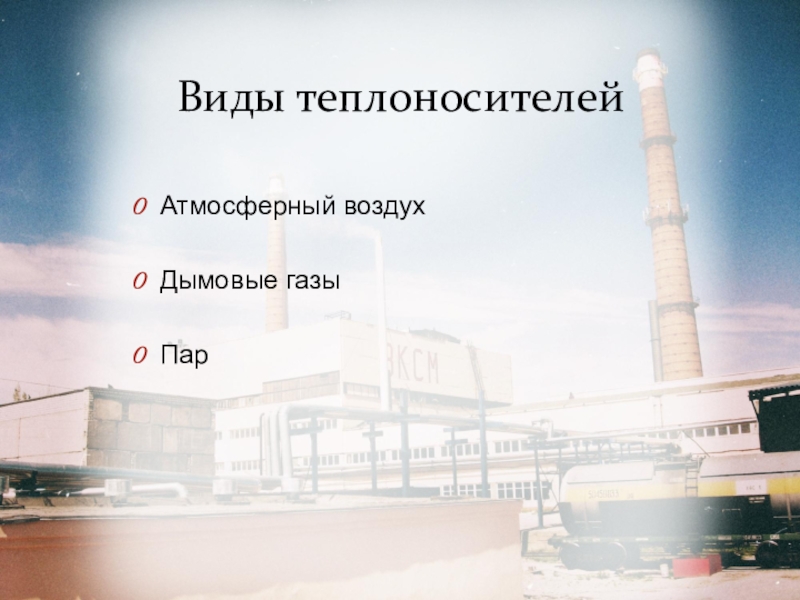

Дымовые газы

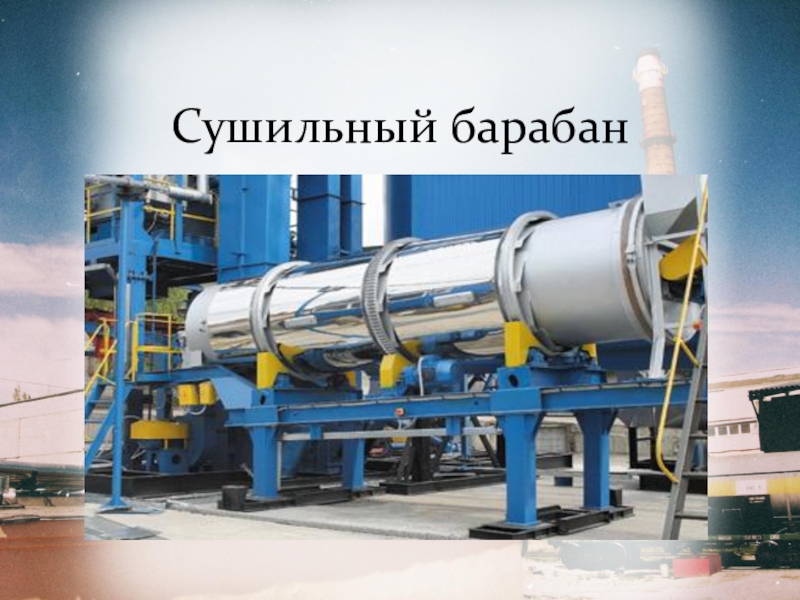

Сушильный барабан

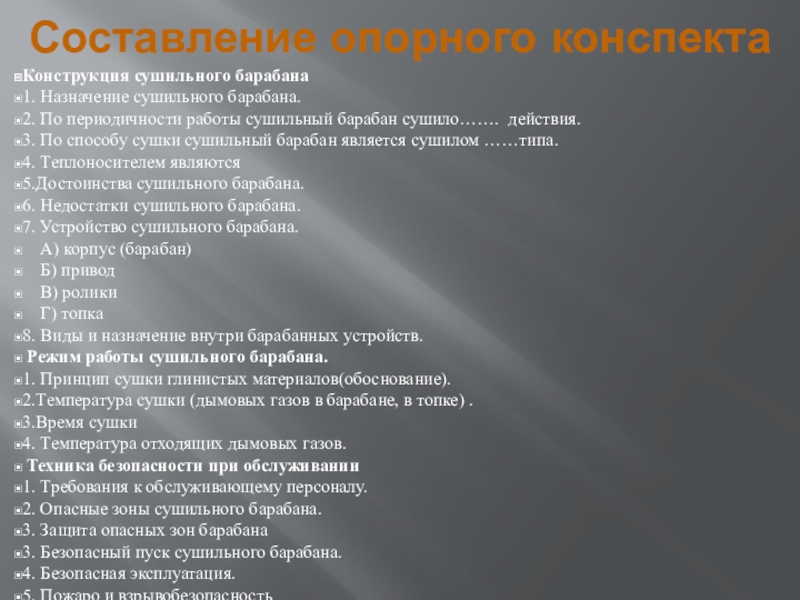

сушильный барабан сушило……. действия.
3. По способу сушки сушильный барабан является сушилом ……типа.
4. Теплоносителем являются
5.Достоинства сушильного барабана.
6. Недостатки сушильного барабана.
7. Устройство сушильного барабана.
А) корпус (барабан)
Б) привод
В) ролики
Г) топка

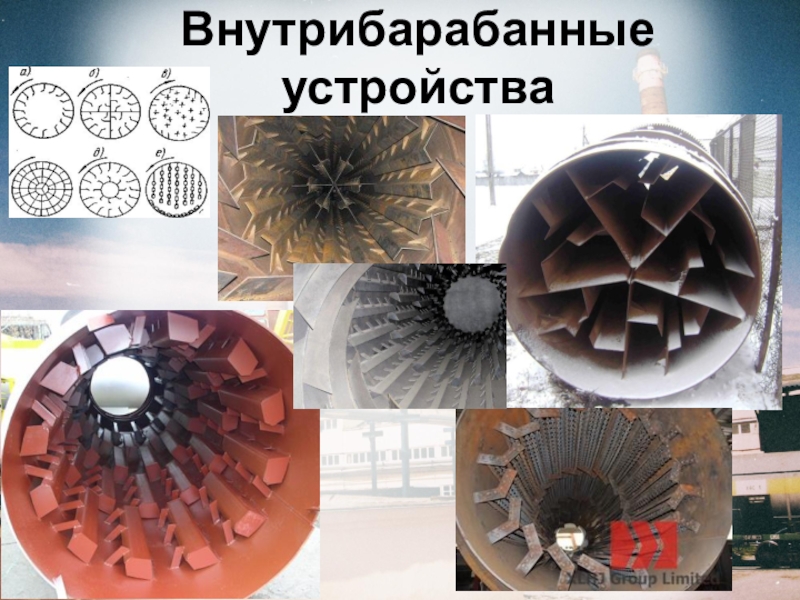

8. Виды и назначение внутри барабанных устройств.
 Режим работы сушильного барабана.
1. Принцип сушки глинистых материалов(обоснование).
2.Температура сушки (дымовых газов в барабане, в топке) .
3.Время сушки
4. Температура отходящих дымовых газов.
 Техника безопасности при обслуживании
1. Требования к обслуживающему персоналу.
2. Опасные зоны сушильного барабана.
3. Защита опасных зон барабана
3. Безопасный пуск сушильного барабана.
4. Безопасная эксплуатация.
5. Пожаро и взрывобезопасность

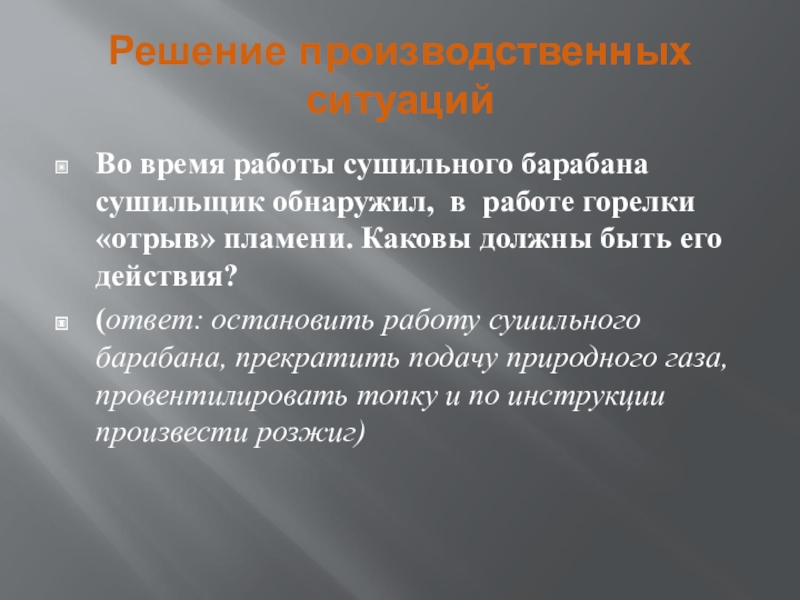

горелки «отрыв» пламени. Каковы должны быть его действия?
(ответ: остановить работу сушильного барабана, прекратить подачу природного газа, провентилировать топку и по инструкции произвести розжиг)

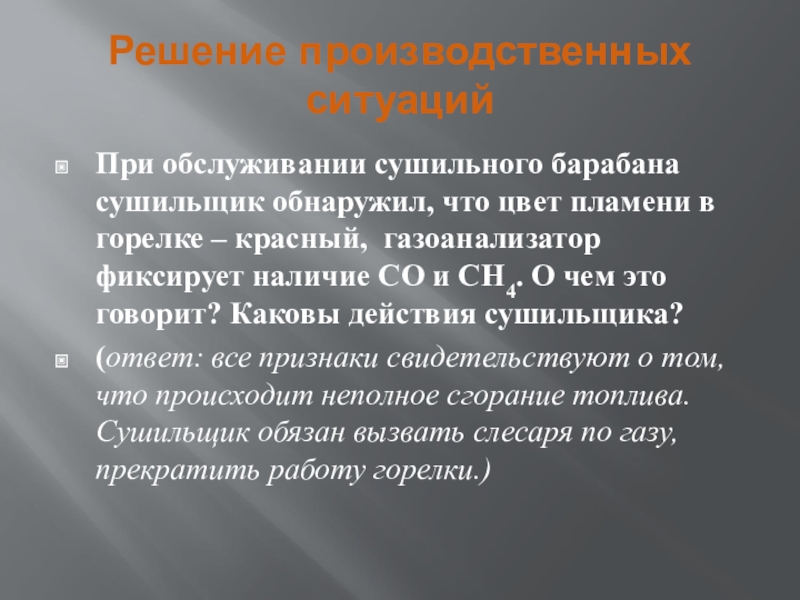

в горелке – красный, газоанализатор фиксирует наличие СО и СН4. О чем это говорит? Каковы действия сушильщика?
(ответ: все признаки свидетельствуют о том, что происходит неполное сгорание топлива. Сушильщик обязан вызвать слесаря по газу, прекратить работу горелки.)

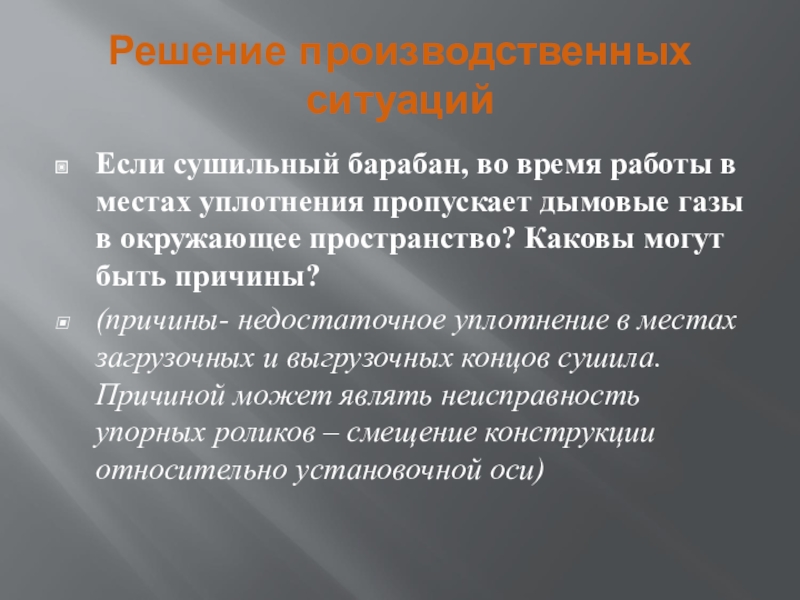

пропускает дымовые газы в окружающее пространство? Каковы могут быть причины?
(причины- недостаточное уплотнение в местах загрузочных и выгрузочных концов сушила. Причиной может являть неисправность упорных роликов – смещение конструкции относительно установочной оси)

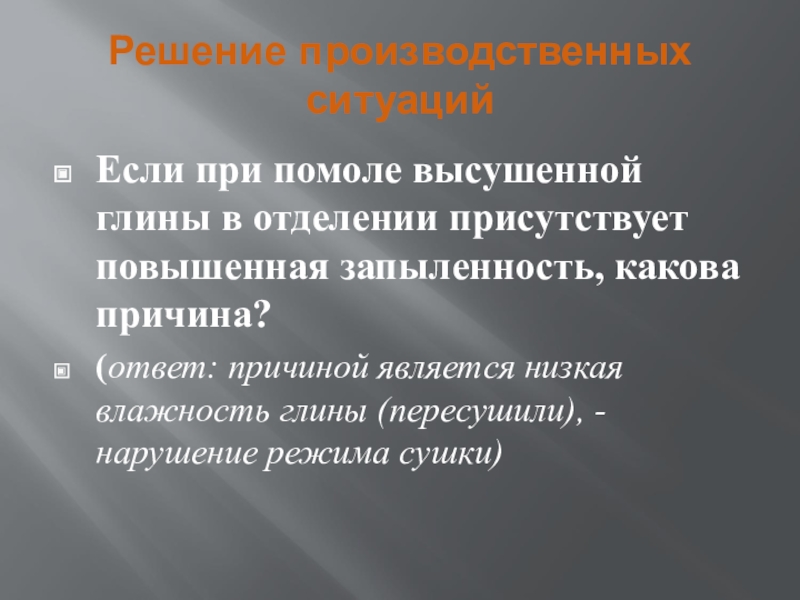

запыленность, какова причина?
(ответ: причиной является низкая влажность глины (пересушили), - нарушение режима сушки)

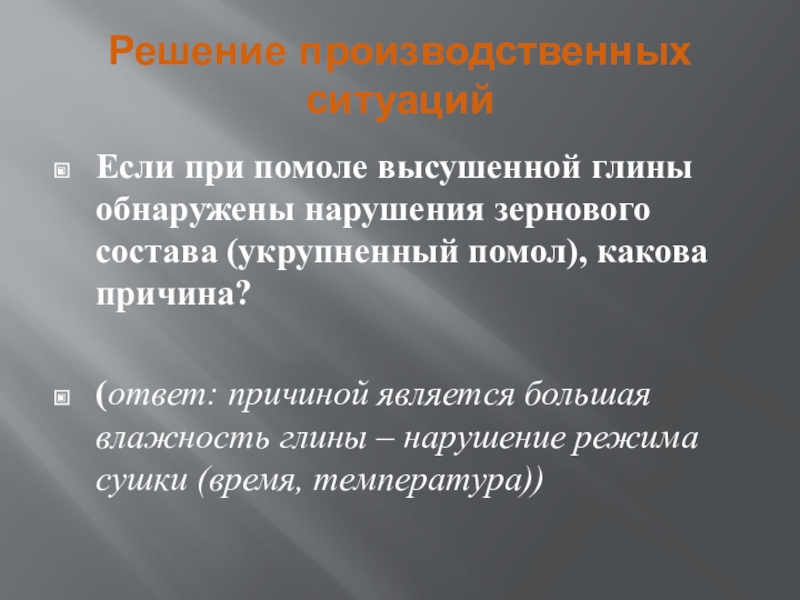

(укрупненный помол), какова причина?

(ответ: причиной является большая влажность глины – нарушение режима сушки (время, температура))

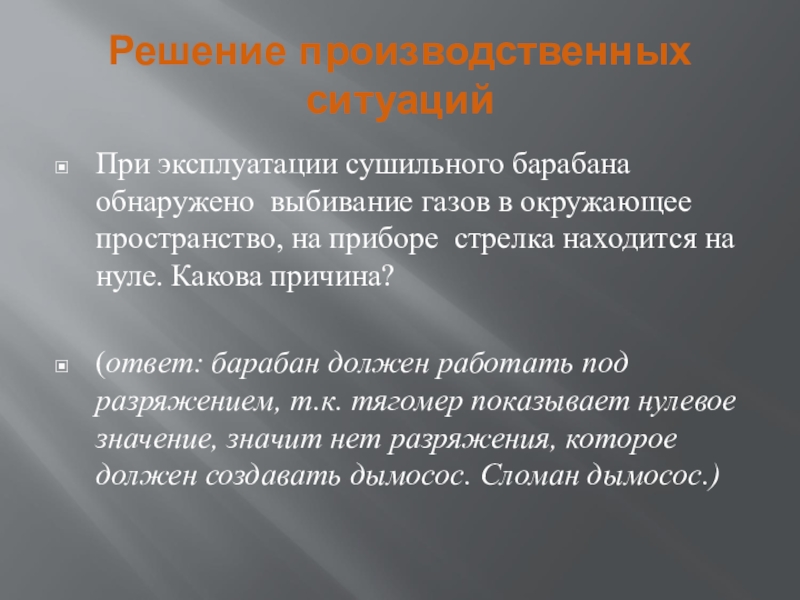

пространство, на приборе стрелка находится на нуле. Какова причина?

(ответ: барабан должен работать под разряжением, т.к. тягомер показывает нулевое значение, значит нет разряжения, которое должен создавать дымосос. Сломан дымосос.)

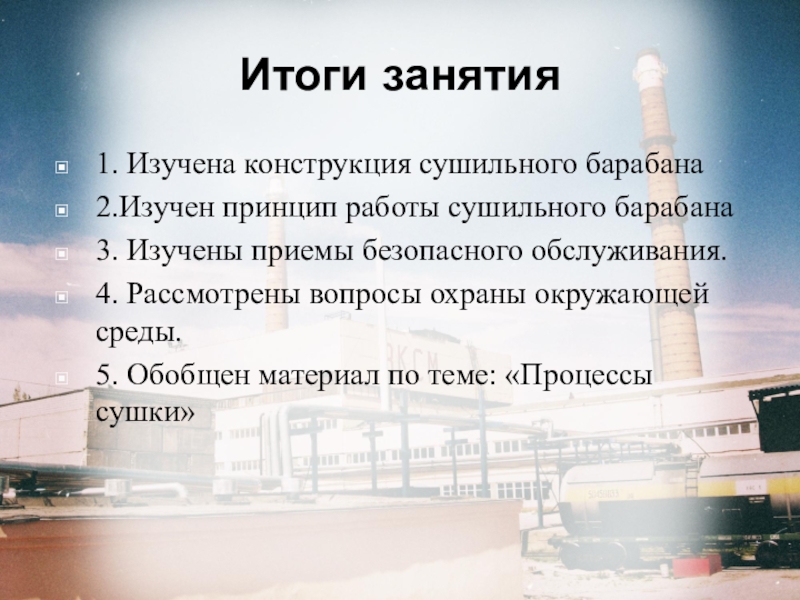

приемы безопасного обслуживания.
4. Рассмотрены вопросы охраны окружающей среды.
5. Обобщен материал по теме: «Процессы сушки»
