Презентация, доклад к уроку по дисциплине Строительные материалы и изделия для 2 курса по теме Строительные растворы

теме «Строительные растворы»

Разработала преподаватель
Конева Л. М.

Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений»

Верхняя Пышма 2018

МИНИСТЕРСТВО ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
СВЕРДЛОВСКОЙ ОБЛАСТИ
УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА

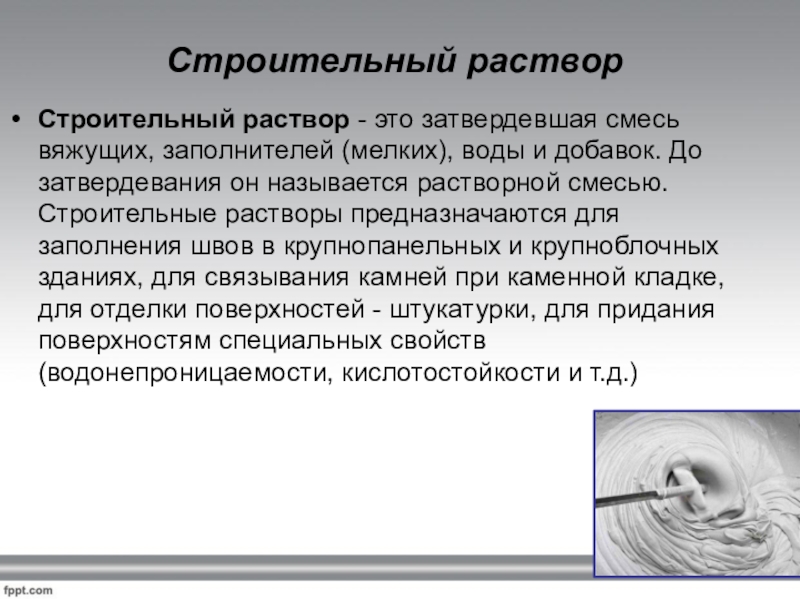

добавок. До затвердевания он называется растворной смесью. Строительные растворы предназначаются для заполнения швов в крупнопанельных и крупноблочных зданиях, для связывания камней при каменной кладке, для отделки поверхностей - штукатурки, для придания поверхностям специальных свойств (водонепроницаемости, кислотостойкости и т.д.)

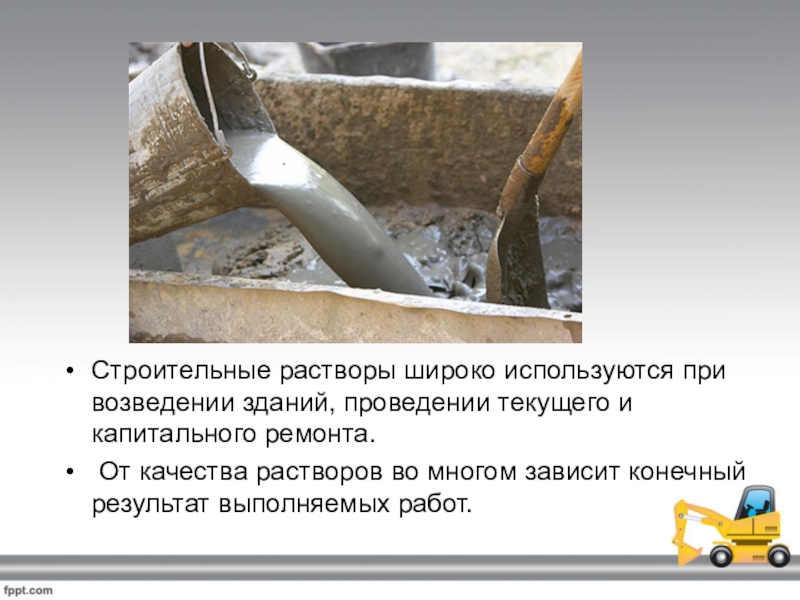

ремонта.
От качества растворов во многом зависит конечный результат выполняемых работ.

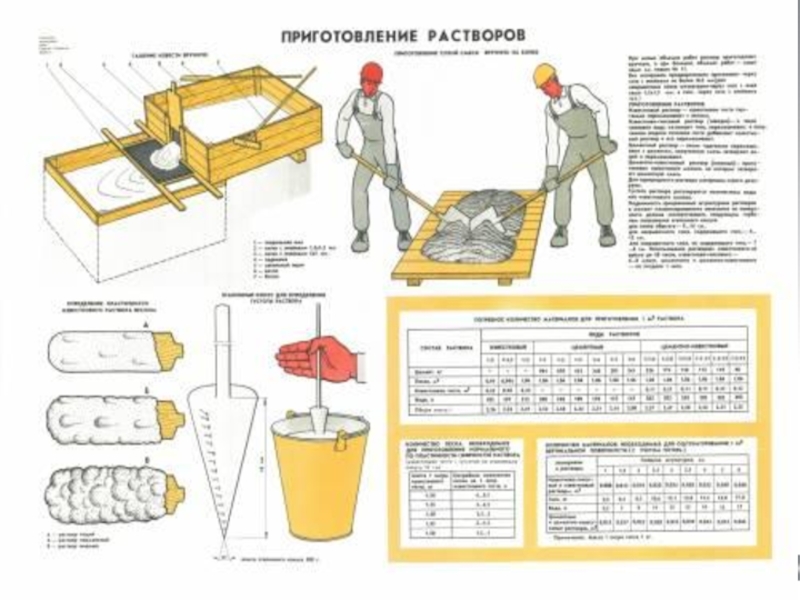

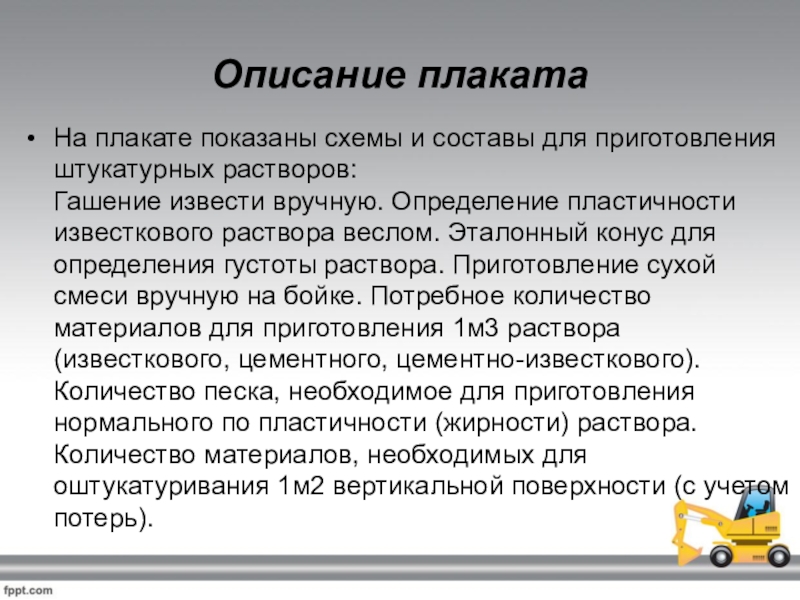

вручную. Определение пластичности известкового раствора веслом. Эталонный конус для определения густоты раствора. Приготовление сухой смеси вручную на бойке. Потребное количество материалов для приготовления 1м3 раствора (известкового, цементного, цементно-известкового). Количество песка, необходимое для приготовления нормального по пластичности (жирности) раствора. Количество материалов, необходимых для оштукатуривания 1м2 вертикальной поверхности (с учетом потерь).

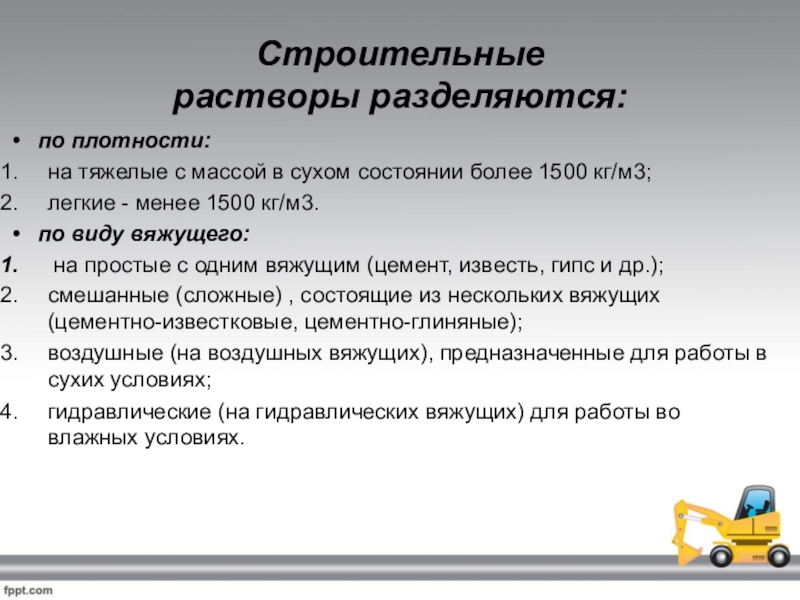

кг/м3;
легкие - менее 1500 кг/м3.
по виду вяжущего:
на простые с одним вяжущим (цемент, известь, гипс и др.);
смешанные (сложные) , состоящие из нескольких вяжущих (цементно-известковые, цементно-глиняные);
воздушные (на воздушных вяжущих), предназначенные для работы в сухих условиях;
гидравлические (на гидравлических вяжущих) для работы во влажных условиях.

придания элементам сооружения повышенной водонепроницаемости.

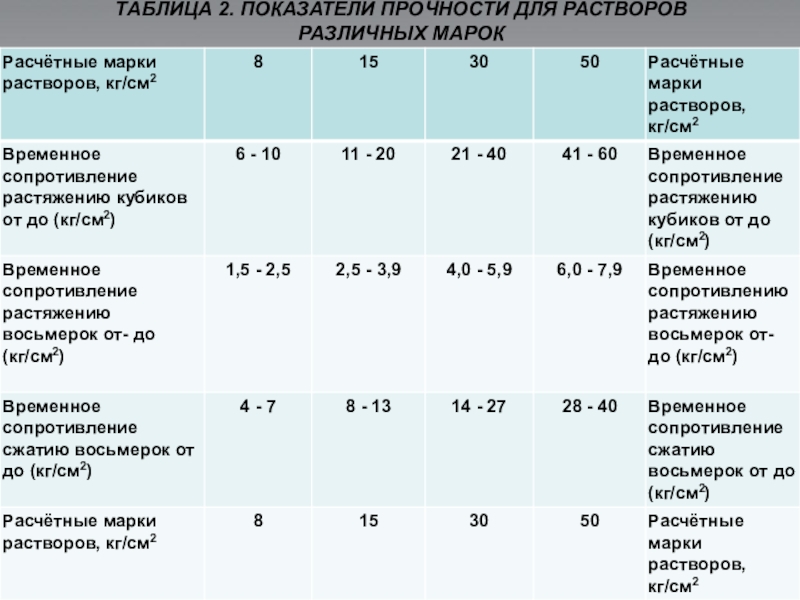

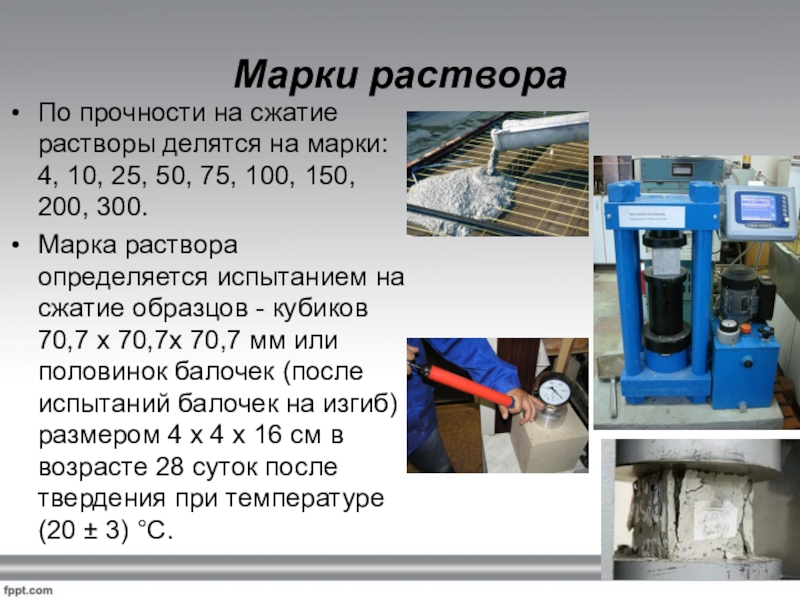

10, 25, 50, 75, 100, 150, 200, 300.
Марка раствора определяется испытанием на сжатие образцов - кубиков 70,7 х 70,7х 70,7 мм или половинок балочек (после испытаний балочек на изгиб) размером 4 х 4 х 16 см в возрасте 28 суток после твердения при температуре (20 ± 3) °С.

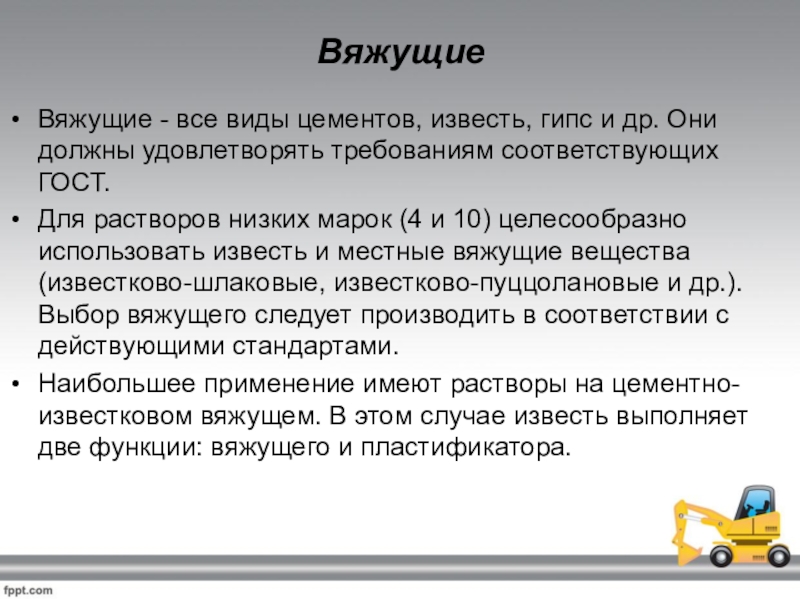

должны удовлетворять требованиям соответствующих ГОСТ.
Для растворов низких марок (4 и 10) целесообразно использовать известь и местные вяжущие вещества (известково-шлаковые, известково-пуццолановые и др.). Выбор вяжущего следует производить в соответствии с действующими стандартами.
Наибольшее применение имеют растворы на цементно-известковом вяжущем. В этом случае известь выполняет две функции: вяжущего и пластификатора.

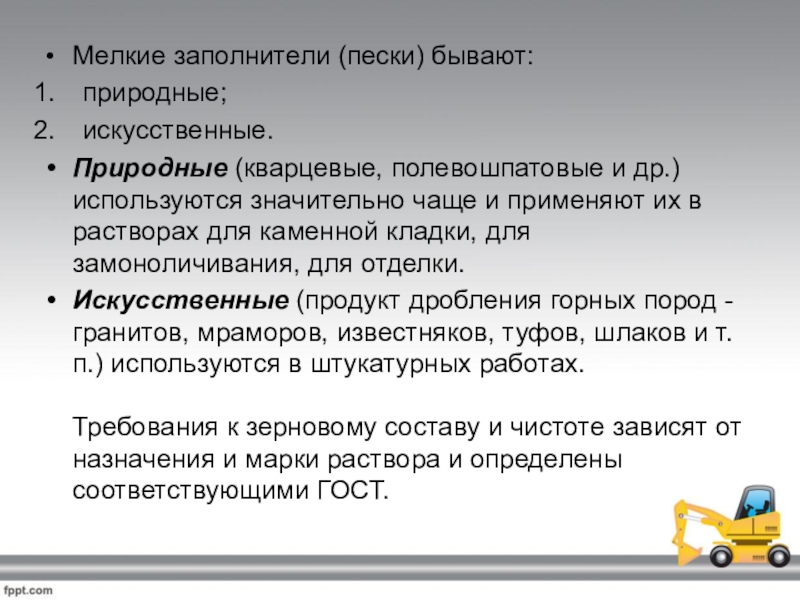

чаще и применяют их в растворах для каменной кладки, для замоноличивания, для отделки.
Искусственные (продукт дробления горных пород - гранитов, мраморов, известняков, туфов, шлаков и т.п.) используются в штукатурных работах. Требования к зерновому составу и чистоте зависят от назначения и марки раствора и определены соответствующими ГОСТ.

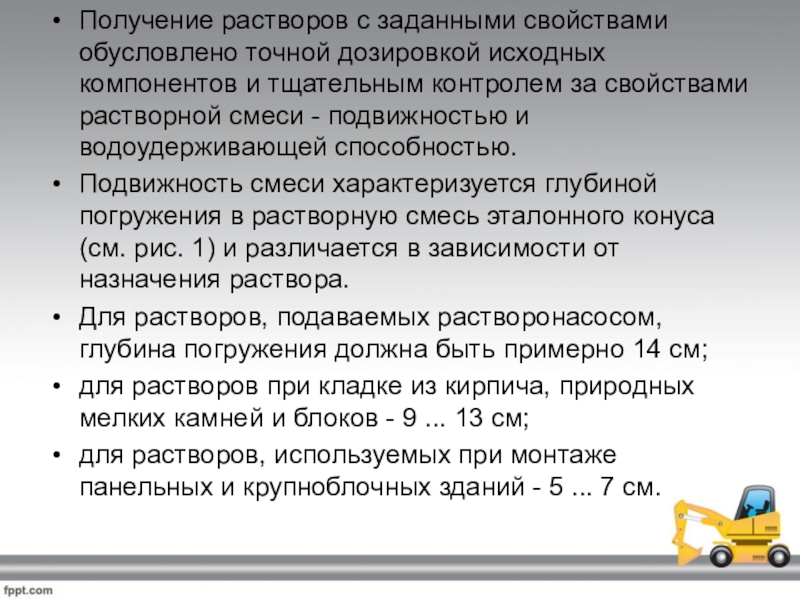

тщательным контролем за свойствами растворной смеси - подвижностью и водоудерживающей способностью.
Подвижность смеси характеризуется глубиной погружения в растворную смесь эталонного конуса (см. рис. 1) и различается в зависимости от назначения раствора.
Для растворов, подаваемых растворонасосом, глубина погружения должна быть примерно 14 см;
для растворов при кладке из кирпича, природных мелких камней и блоков - 9 ... 13 см;
для растворов, используемых при монтаже панельных и крупноблочных зданий - 5 ... 7 см.

прибор для определения глубины погружения; 2 - фиксатор; 3 - конус; 4 - сосуд с раствором.  Расчет состава раствора. Состав растворов принимается в зависимости от требуемых марок по таблицам справочников и инструкций, где приводятся соотношения их объемов. Например, 1:3 означает, что для приготовления данного простого раствора необходимо взять один объем вяжущего и три объема мелкого заполнителя; аналогично 1:0,5:4 означает, что для приготовления смешанного раствора необходимо взять 1 объем первого вяжущего, 0,5 объема второго и 4 объема мелкого заполнителя. Количество воды определяется требуемым погружением конуса.

Рисунок 1

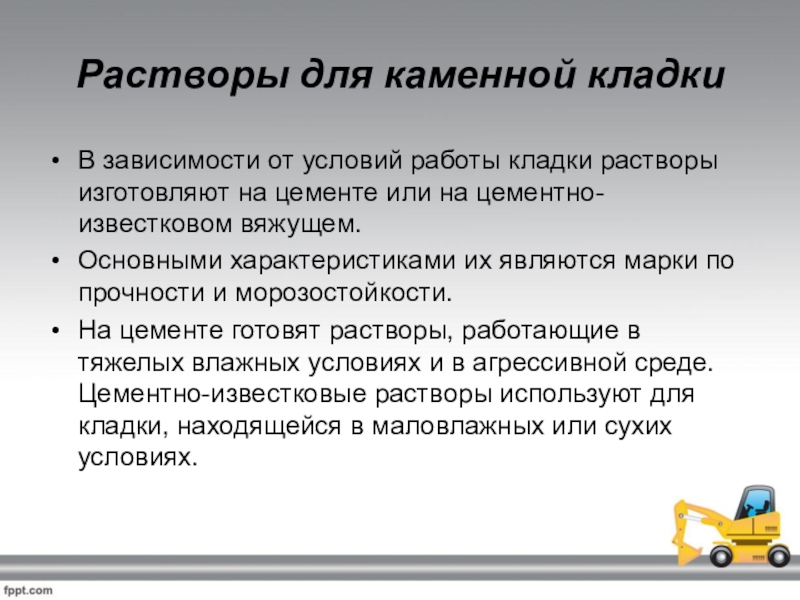

на цементе или на цементно-известковом вяжущем.
Основными характеристиками их являются марки по прочности и морозостойкости.
На цементе готовят растворы, работающие в тяжелых влажных условиях и в агрессивной среде. Цементно-известковые растворы используют для кладки, находящейся в маловлажных или сухих условиях.

составляют растворы для кладки, находящейся в агрессивной среде, где должен использоваться сульфатостойкий или пуццолановый портландцемент.
В качестве известкового вяжущего применяют известковое тесто, реже - молотую известь-кипелку, известь-пушонку.

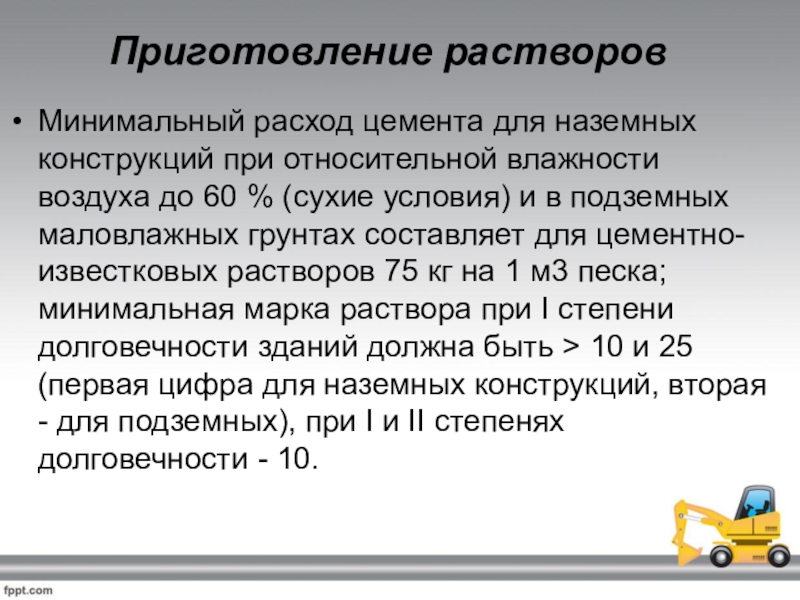

воздуха до 60 % (сухие условия) и в подземных маловлажных грунтах составляет для цементно-известковых растворов 75 кг на 1 м3 песка; минимальная марка раствора при I степени долговечности зданий должна быть > 10 и 25 (первая цифра для наземных конструкций, вторая - для подземных), при I и II степенях долговечности - 10.

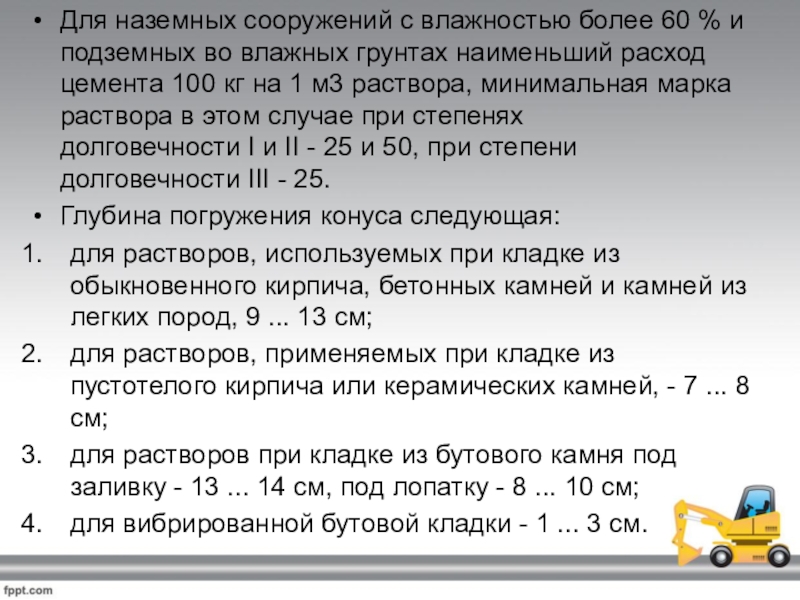

влажных грунтах наименьший расход цемента 100 кг на 1 м3 раствора, минимальная марка раствора в этом случае при степенях долговечности I и II - 25 и 50, при степени долговечности III - 25.
Глубина погружения конуса следующая:
для растворов, используемых при кладке из обыкновенного кирпича, бетонных камней и камней из легких пород, 9 ... 13 см;
для растворов, применяемых при кладке из пустотелого кирпича или керамических камней, - 7 ... 8 см;
для растворов при кладке из бутового камня под заливку - 13 ... 14 см, под лопатку - 8 ... 10 см;
для вибрированной бутовой кладки - 1 ... 3 см.

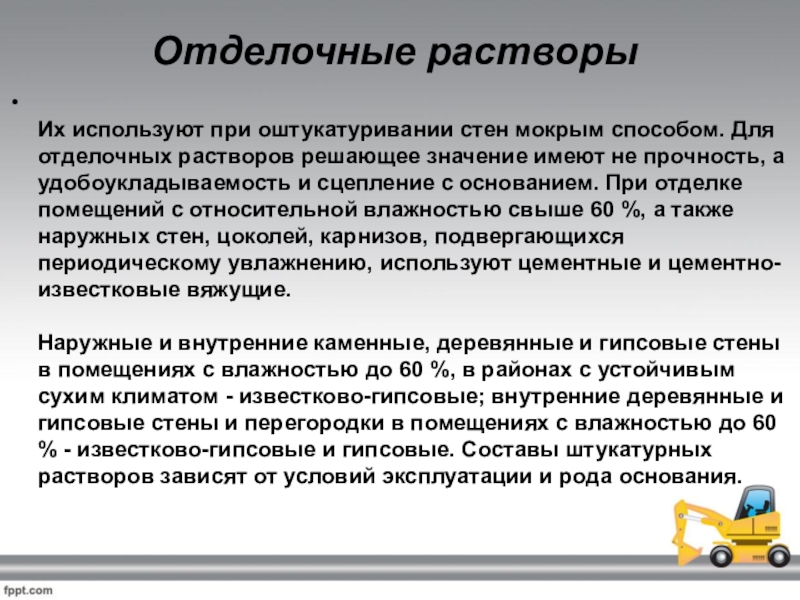

решающее значение имеют не прочность, а удобоукладываемость и сцепление с основанием. При отделке помещений с относительной влажностью свыше 60 %, а также наружных стен, цоколей, карнизов, подвергающихся периодическому увлажнению, используют цементные и цементно-известковые вяжущие. Наружные и внутренние каменные, деревянные и гипсовые стены в помещениях с влажностью до 60 %, в районах с устойчивым сухим климатом - известково-гипсовые; внутренние деревянные и гипсовые стены и перегородки в помещениях с влажностью до 60 % - известково-гипсовые и гипсовые. Составы штукатурных растворов зависят от условий эксплуатации и рода основания.

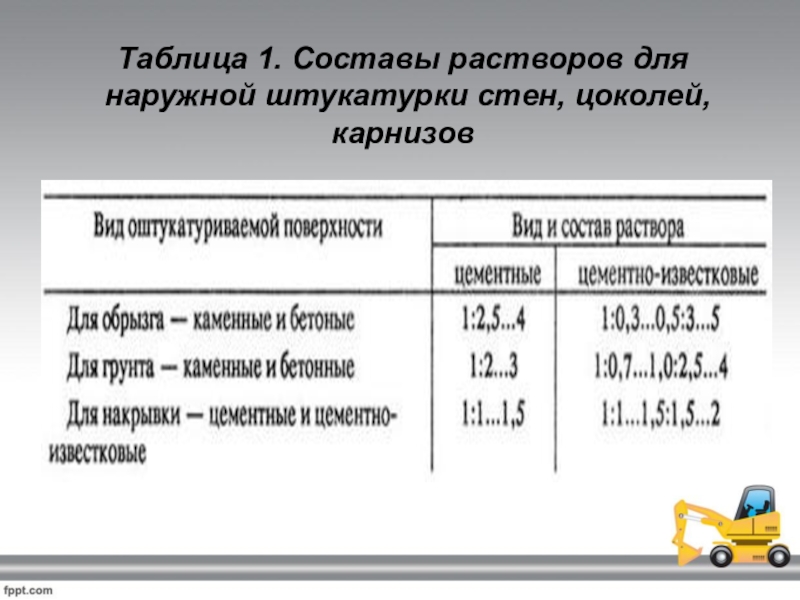

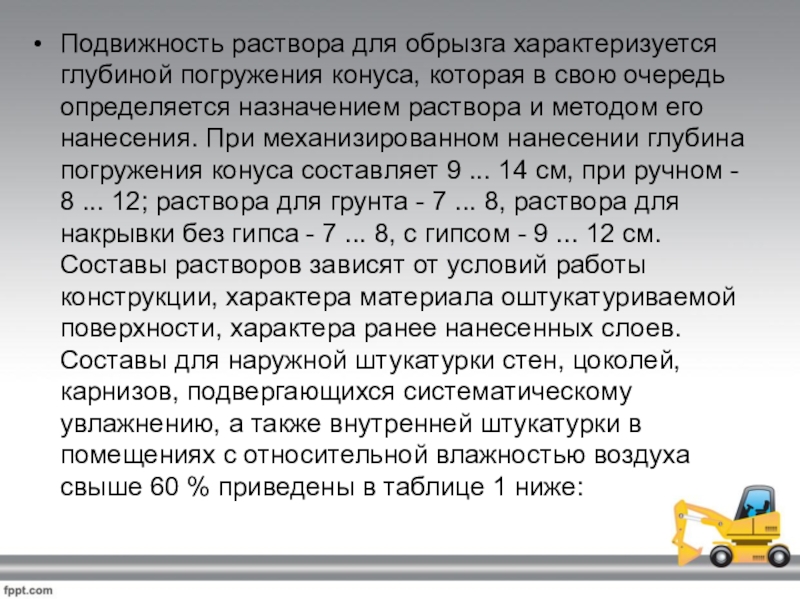

очередь определяется назначением раствора и методом его нанесения. При механизированном нанесении глубина погружения конуса составляет 9 ... 14 см, при ручном - 8 ... 12; раствора для грунта - 7 ... 8, раствора для накрывки без гипса - 7 ... 8, с гипсом - 9 ... 12 см. Составы растворов зависят от условий работы конструкции, характера материала оштукатуриваемой поверхности, характера ранее нанесенных слоев. Составы для наружной штукатурки стен, цоколей, карнизов, подвергающихся систематическому увлажнению, а также внутренней штукатурки в помещениях с относительной влажностью воздуха свыше 60 % приведены в таблице 1 ниже:

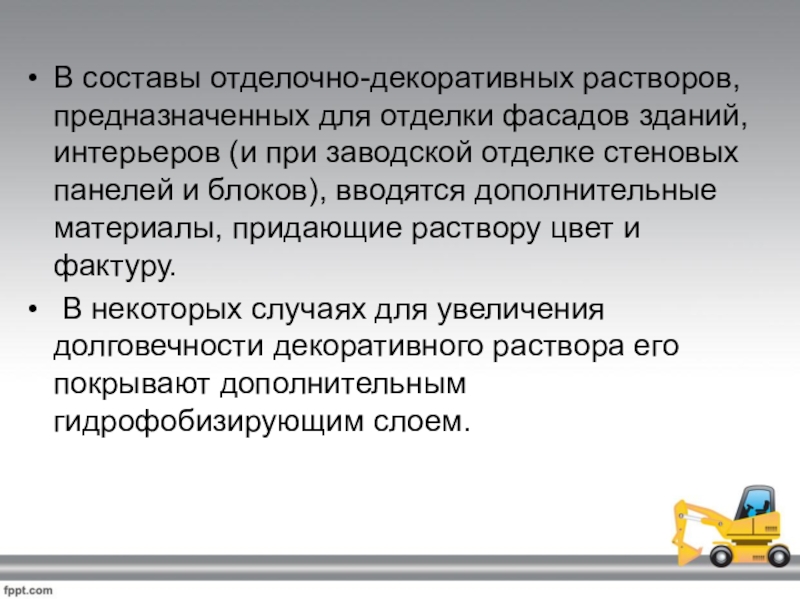

при заводской отделке стеновых панелей и блоков), вводятся дополнительные материалы, придающие раствору цвет и фактуру.
В некоторых случаях для увеличения долговечности декоративного раствора его покрывают дополнительным гидрофобизирующим слоем.
