Слайд 1Разработала преподаватель Конева Л. М.
Верхняя Пышма 2018
МИНИСТЕРСТВО ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ

ОБЛАСТИ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СВЕРДЛОВСКОЙ ОБЛАСТИ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА

Презентация к уроку по дисциплине «Строительные машины и средства малой механизации» для 3 курса по теме «Механизация строительства»

Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений».

Т. 1.1. МЕХАНИЗАЦИЯ СТРОИТЕЛЬСТВА

Разработала преподаватель Конева Л. М.Верхняя Пышма 2018МИНИСТЕРСТВО ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

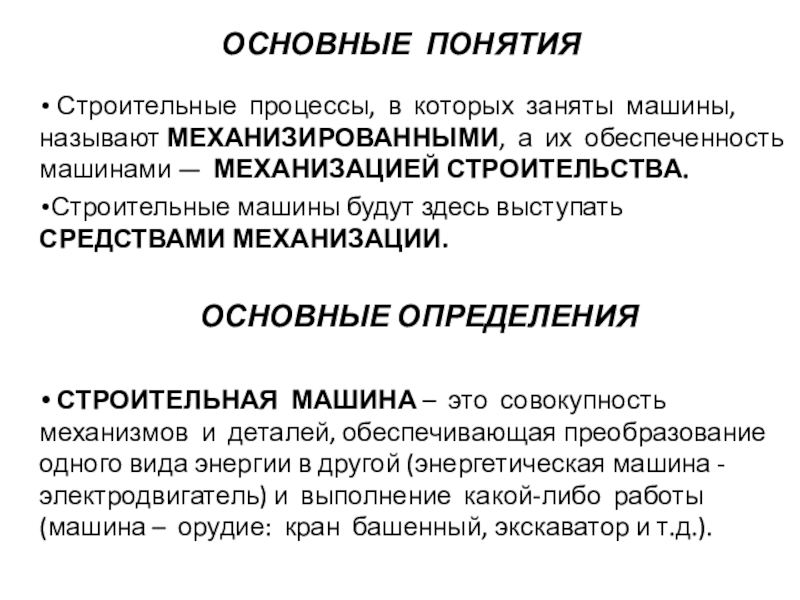

Слайд 2ОСНОВНЫЕ ПОНЯТИЯ
Строительные процессы, в которых заняты машины, называют МЕХАНИЗИРОВАННЫМИ,

а их обеспеченность машинами — МЕХАНИЗАЦИЕЙ СТРОИТЕЛЬСТВА.
Строительные машины будут здесь выступать СРЕДСТВАМИ МЕХАНИЗАЦИИ.

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

СТРОИТЕЛЬНАЯ МАШИНА – это совокупность механизмов и деталей, обеспечивающая преобразование одного вида энергии в другой (энергетическая машина - электродвигатель) и выполнение какой-либо работы (машина – орудие: кран башенный, экскаватор и т.д.).

ОСНОВНЫЕ ПОНЯТИЯ Строительные процессы, в которых заняты машины, называют МЕХАНИЗИРОВАННЫМИ, а их обеспеченность машинами — МЕХАНИЗАЦИЕЙ СТРОИТЕЛЬСТВА.

Слайд 3ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

МЕХАНИЗМ – это кинематическая цепь узлов и деталей, предназначенная

для выполнения и преобразования (скорости, силы, вращающего момента, вида) заданных движений. Состоит из подвижных и неподвижных звеньев.

УЗЕЛ – группа деталей, работающих совместно и объединенных общим назначением (редуктор, муфта, подшипник и т.д.).

ДЕТАЛЬ – часть машины, узла, механизма, изготовленная из однородного материала без сборочных операций (болт, гайка, вал, зубчатое колесо и т.д.).
ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ МЕХАНИЗМ – это кинематическая цепь узлов и деталей, предназначенная для выполнения и преобразования (скорости, силы,

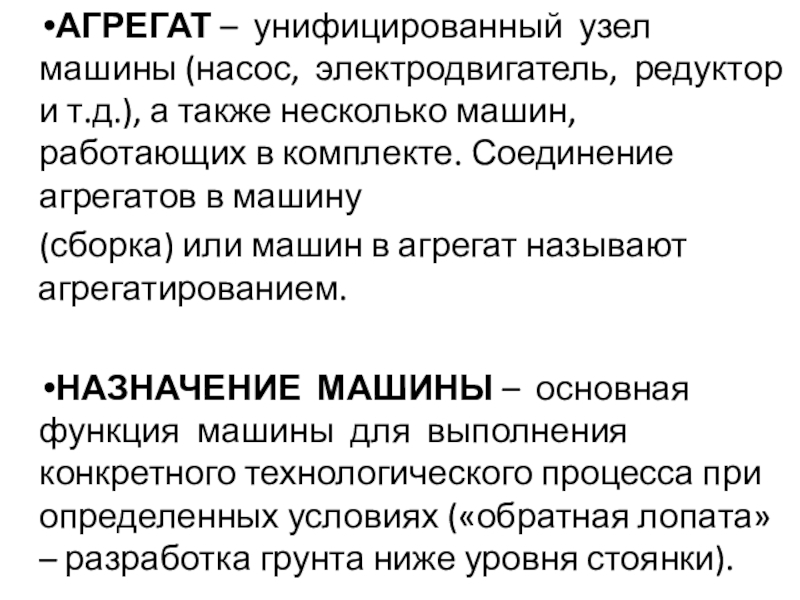

Слайд 4АГРЕГАТ – унифицированный узел машины (насос, электродвигатель, редуктор и т.д.), а

также несколько машин, работающих в комплекте. Соединение агрегатов в машину
(сборка) или машин в агрегат называют агрегатированием.

НАЗНАЧЕНИЕ МАШИНЫ – основная функция машины для выполнения конкретного технологического процесса при определенных условиях («обратная лопата» – разработка грунта ниже уровня стоянки).
АГРЕГАТ – унифицированный узел машины (насос, электродвигатель, редуктор и т.д.), а также несколько машин, работающих в комплекте.

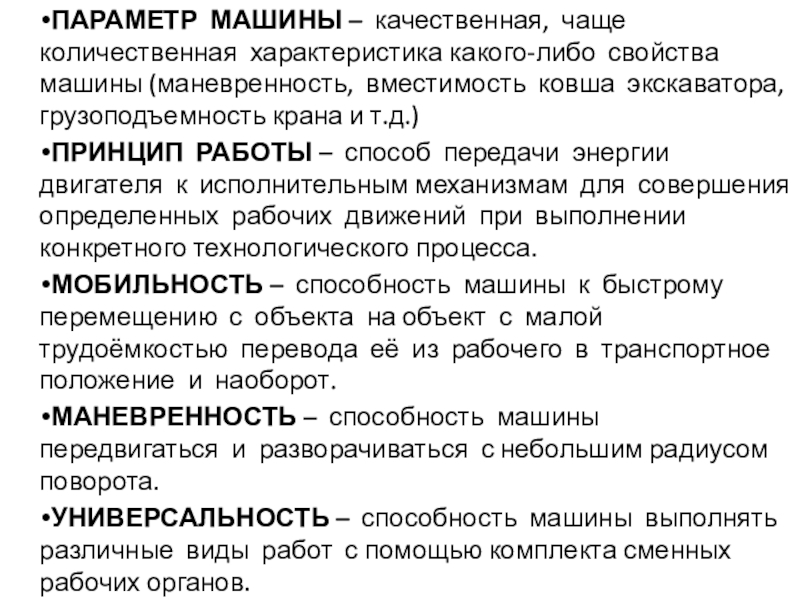

Слайд 5ПАРАМЕТР МАШИНЫ – качественная, чаще количественная характеристика какого-либо свойства машины (маневренность,

вместимость ковша экскаватора, грузоподъемность крана и т.д.)
ПРИНЦИП РАБОТЫ – способ передачи энергии двигателя к исполнительным механизмам для совершения определенных рабочих движений при выполнении конкретного технологического процесса.
МОБИЛЬНОСТЬ – способность машины к быстрому перемещению с объекта на объект с малой трудоёмкостью перевода её из рабочего в транспортное положение и наоборот.
МАНЕВРЕННОСТЬ – способность машины передвигаться и разворачиваться с небольшим радиусом поворота.
УНИВЕРСАЛЬНОСТЬ – способность машины выполнять различные виды работ с помощью комплекта сменных рабочих органов.
ПАРАМЕТР МАШИНЫ – качественная, чаще количественная характеристика какого-либо свойства машины (маневренность, вместимость ковша экскаватора, грузоподъемность крана и

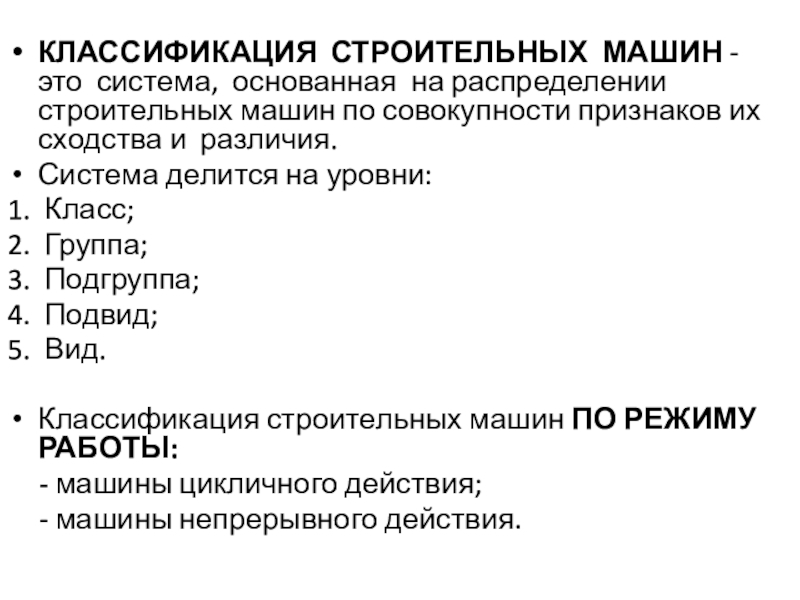

Слайд 6
КЛАССИФИКАЦИЯ СТРОИТЕЛЬНЫХ МАШИН - это система, основанная на распределении строительных машин

по совокупности признаков их сходства и различия.
Система делится на уровни:
1. Класс;
2. Группа;
3. Подгруппа;
4. Подвид;
5. Вид.

Классификация строительных машин ПО РЕЖИМУ РАБОТЫ:
- машины цикличного действия;
- машины непрерывного действия.
КЛАССИФИКАЦИЯ СТРОИТЕЛЬНЫХ МАШИН - это система, основанная на распределении строительных машин по совокупности признаков их сходства и

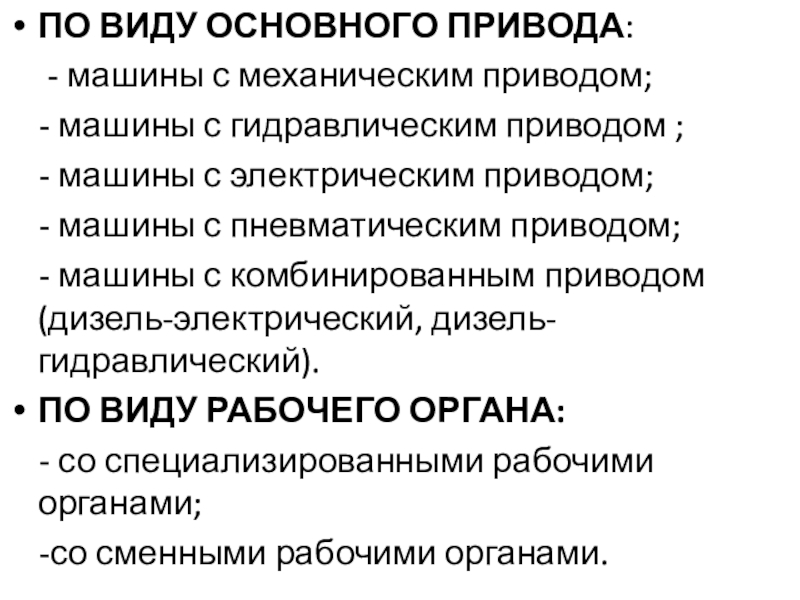

Слайд 7ПО ВИДУ ОСНОВНОГО ПРИВОДА:
- машины с механическим приводом;
- машины

с гидравлическим приводом ;
- машины с электрическим приводом;
- машины с пневматическим приводом;
- машины с комбинированным приводом (дизель-электрический, дизель-гидравлический).
ПО ВИДУ РАБОЧЕГО ОРГАНА:
- со специализированными рабочими органами;
-со сменными рабочими органами.
ПО ВИДУ ОСНОВНОГО ПРИВОДА: 	- машины с механическим приводом; - машины с гидравлическим приводом ; - машины

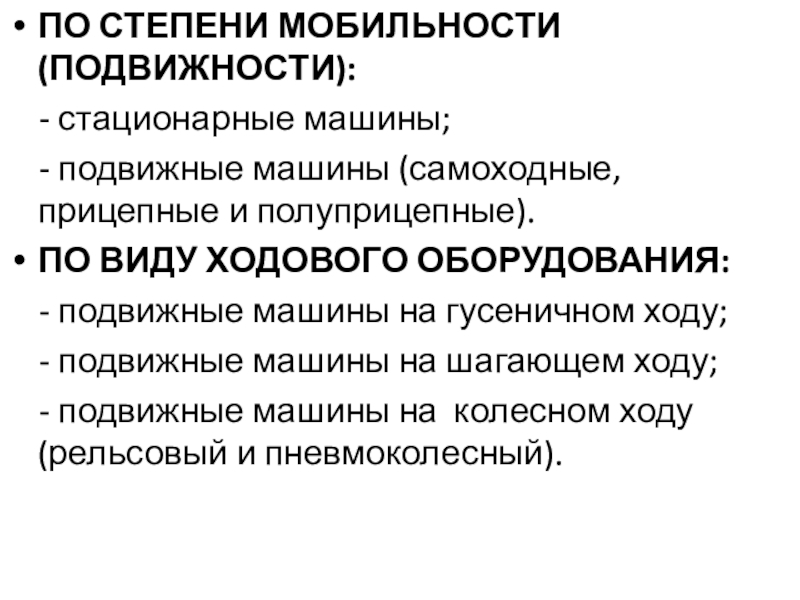

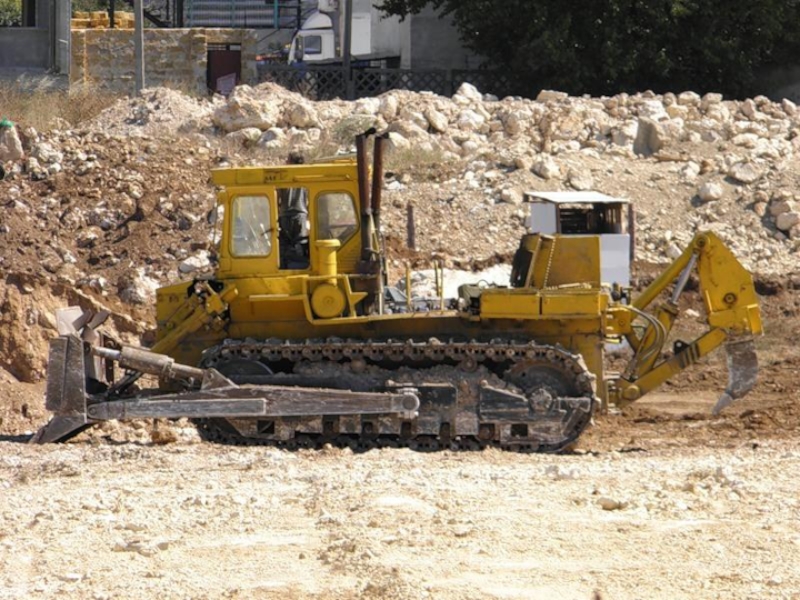

Слайд 8ПО СТЕПЕНИ МОБИЛЬНОСТИ (ПОДВИЖНОСТИ):
- стационарные машины;
- подвижные машины (самоходные,

прицепные и полуприцепные).
ПО ВИДУ ХОДОВОГО ОБОРУДОВАНИЯ:
- подвижные машины на гусеничном ходу;
- подвижные машины на шагающем ходу;
- подвижные машины на колесном ходу (рельсовый и пневмоколесный).
ПО СТЕПЕНИ МОБИЛЬНОСТИ (ПОДВИЖНОСТИ): - стационарные машины; - подвижные машины (самоходные, прицепные и полуприцепные). ПО ВИДУ ХОДОВОГО

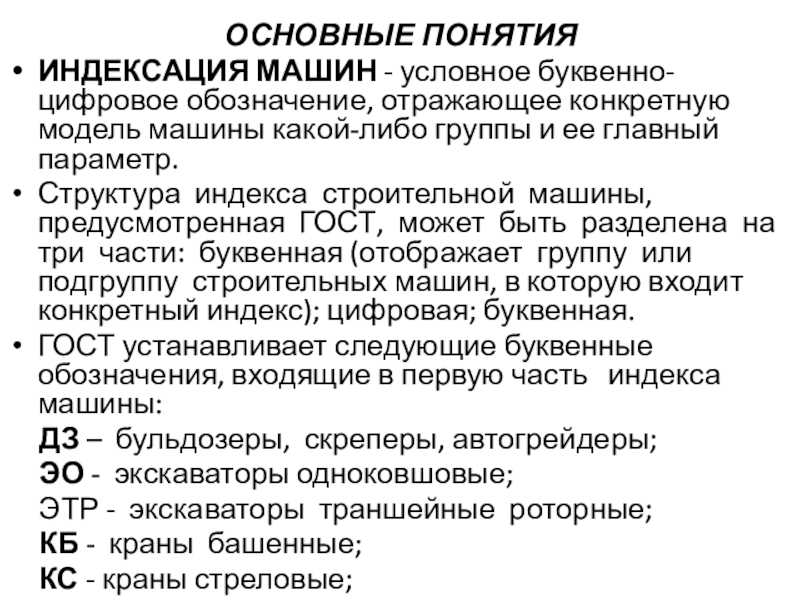

Слайд 9ОСНОВНЫЕ ПОНЯТИЯ
ИНДЕКСАЦИЯ МАШИН - условное буквенно-цифровое обозначение, отражающее конкретную модель

машины какой-либо группы и ее главный параметр.
Структура индекса строительной машины, предусмотренная ГОСТ, может быть разделена на три части: буквенная (отображает группу или подгруппу строительных машин, в которую входит конкретный индекс); цифровая; буквенная.
ГОСТ устанавливает следующие буквенные обозначения, входящие в первую часть индекса машины:
ДЗ – бульдозеры, скреперы, автогрейдеры;
ЭО - экскаваторы одноковшовые;
ЭТР - экскаваторы траншейные роторные;
КБ - краны башенные;
КС - краны стреловые;
ИВ – вибраторы и др.
ОСНОВНЫЕ ПОНЯТИЯ  ИНДЕКСАЦИЯ МАШИН - условное буквенно-цифровое обозначение, отражающее конкретную модель машины какой-либо группы и ее

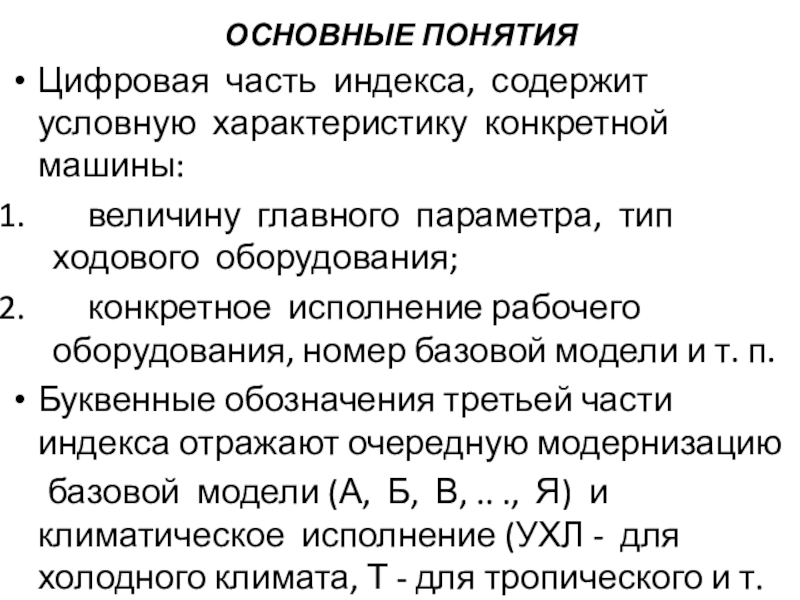

Слайд 10ОСНОВНЫЕ ПОНЯТИЯ
Цифровая часть индекса, содержит условную характеристику конкретной машины:
величину

главного параметра, тип ходового оборудования;
конкретное исполнение рабочего оборудования, номер базовой модели и т. п.
Буквенные обозначения третьей части индекса отражают очередную модернизацию
базовой модели (А, Б, В, .. ., Я) и климатическое исполнение (УХЛ - для холодного климата, Т - для тропического и т.д.).
ОСНОВНЫЕ ПОНЯТИЯ  Цифровая часть индекса, содержит условную характеристику конкретной машины: 	величину главного параметра, тип ходового оборудования;

Слайд 11ПОКАЗАТЕЛИ СТЕПЕНИ МЕХАНИЗАЦИИ СМР
Степень механизации работ:
1. Частичная механизация;
2.

Комплексная механизация;
Полная механизация.
- уровень комплексной механизации (Укм):

где Qмс – объём работ, выполненных механизированным способом, в натуральных показателях;
∑Q – сумма всех работ данного вида, в натуральных показателях.
- механовооружённость строительства (Мс):


где С – балансовая стоимость машин, руб.;
∑Q – сумма работ, руб.

ПОКАЗАТЕЛИ СТЕПЕНИ МЕХАНИЗАЦИИ СМР  Степень механизации работ: 1. Частичная механизация; 2. Комплексная механизация; Полная механизация. -

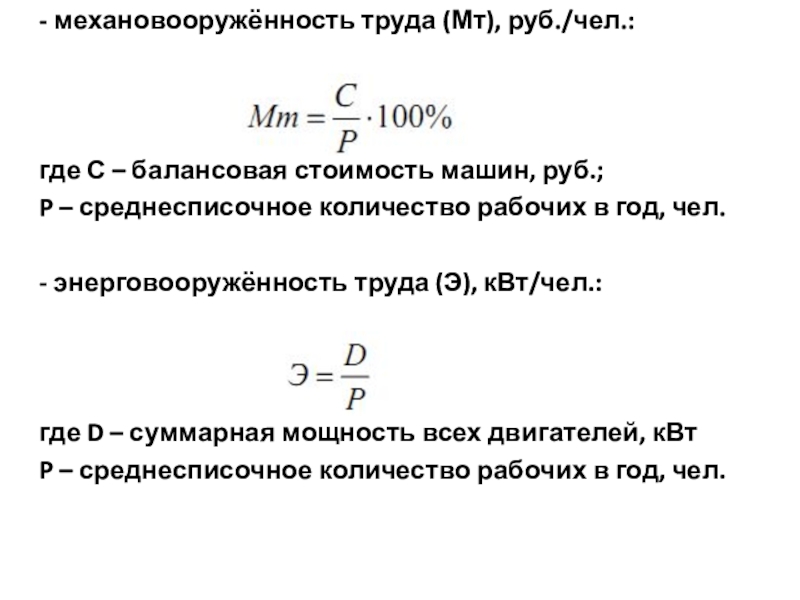

Слайд 12- механовооружённость труда (Мт), руб./чел.:



где С – балансовая стоимость машин,

руб.;
P – среднесписочное количество рабочих в год, чел.

- энерговооружённость труда (Э), кВт/чел.:



где D – суммарная мощность всех двигателей, кВт
P – среднесписочное количество рабочих в год, чел.
- механовооружённость труда (Мт), руб./чел.: где С – балансовая стоимость машин, руб.; P – среднесписочное количество рабочих

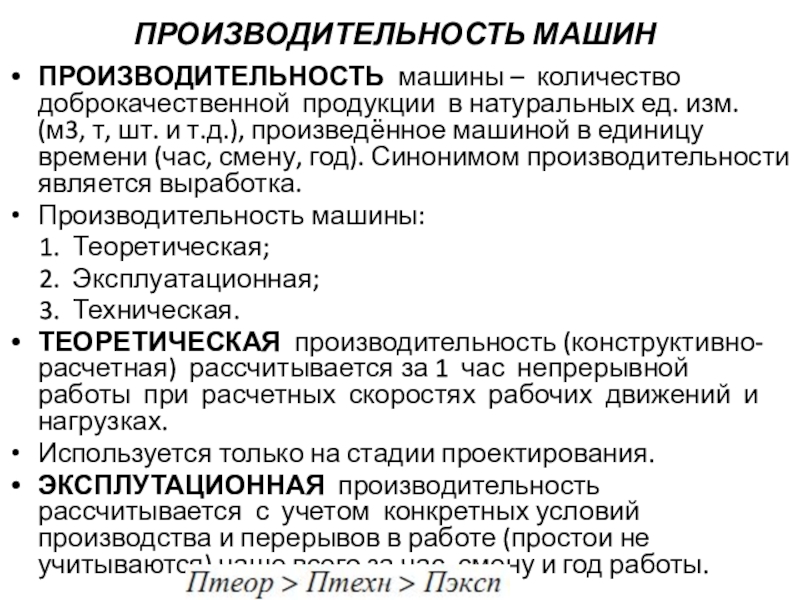

Слайд 13 ПРОИЗВОДИТЕЛЬНОСТЬ МАШИН
ПРОИЗВОДИТЕЛЬНОСТЬ машины – количество доброкачественной продукции в натуральных

ед. изм. (м3, т, шт. и т.д.), произведённое машиной в единицу времени (час, смену, год). Синонимом производительности является выработка.
Производительность машины:
1. Теоретическая;
2. Эксплуатационная;
3. Техническая.
ТЕОРЕТИЧЕСКАЯ производительность (конструктивно-расчетная) рассчитывается за 1 час непрерывной работы при расчетных скоростях рабочих движений и нагрузках.
Используется только на стадии проектирования.
ЭКСПЛУТАЦИОННАЯ производительность рассчитывается с учетом конкретных условий производства и перерывов в работе (простои не учитываются) чаще всего за час, смену и год работы.

ПРОИЗВОДИТЕЛЬНОСТЬ МАШИН  ПРОИЗВОДИТЕЛЬНОСТЬ машины – количество доброкачественной продукции в натуральных ед. изм. (м3, т, шт.

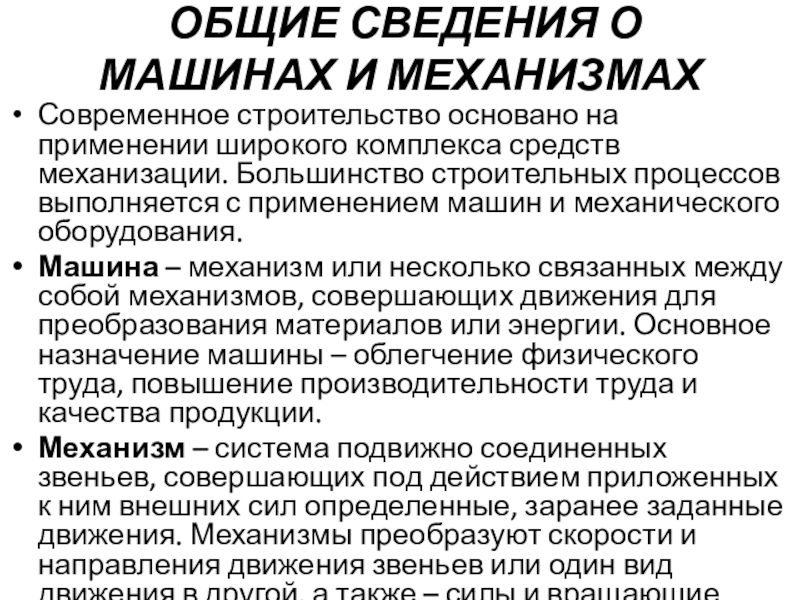

Слайд 14 ОБЩИЕ СВЕДЕНИЯ О МАШИНАХ И МЕХАНИЗМАХ
Современное строительство основано на применении

широкого комплекса средств механизации. Большинство строительных процессов выполняется с применением машин и механического оборудования.
Машина – механизм или несколько связанных между собой механизмов, совершающих движения для преобразования материалов или энергии. Основное назначение машины – облегчение физического труда, повышение производительности труда и качества продукции.
Механизм – система подвижно соединенных звеньев, совершающих под действием приложенных к ним внешних сил определенные, заранее заданные движения. Механизмы преобразуют скорости и направления движения звеньев или один вид движения в другой, а также – силы и вращающие моменты.

ОБЩИЕ СВЕДЕНИЯ О МАШИНАХ И МЕХАНИЗМАХ Современное строительство основано на применении широкого комплекса средств механизации. Большинство

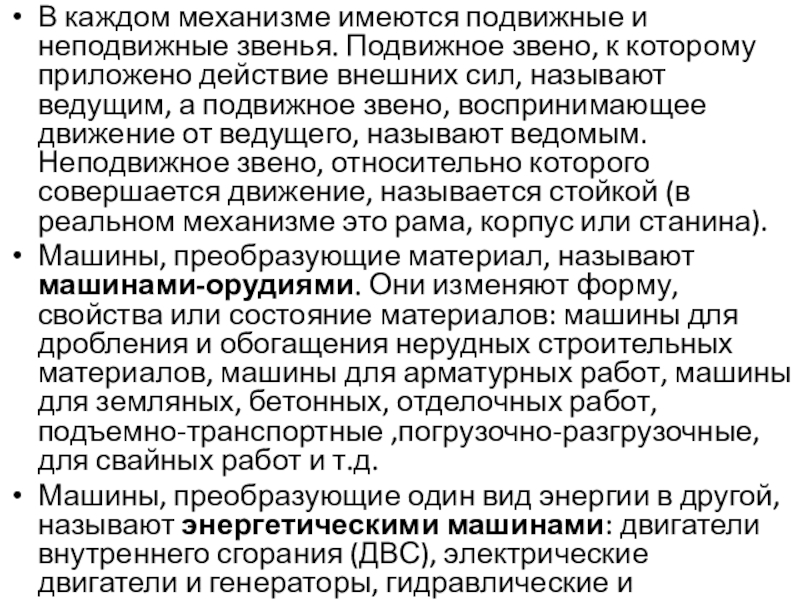

Слайд 15В каждом механизме имеются подвижные и неподвижные звенья. Подвижное звено, к

которому приложено действие внешних сил, называют ведущим, а подвижное звено, воспринимающее движение от ведущего, называют ведомым. Неподвижное звено, относительно которого совершается движение, называется стойкой (в реальном механизме это рама, корпус или станина).
Машины, преобразующие материал, называют машинами-орудиями. Они изменяют форму, свойства или состояние материалов: машины для дробления и обогащения нерудных строительных материалов, машины для арматурных работ, машины для земляных, бетонных, отделочных работ, подъемно-транспортные ,погрузочно-разгрузочные, для свайных работ и т.д.
Машины, преобразующие один вид энергии в другой, называют энергетическими машинами: двигатели внутреннего сгорания (ДВС), электрические двигатели и генераторы, гидравлические и пневматические двигатели и т.д.

В каждом механизме имеются подвижные и неподвижные звенья. Подвижное звено, к которому приложено действие внешних сил, называют

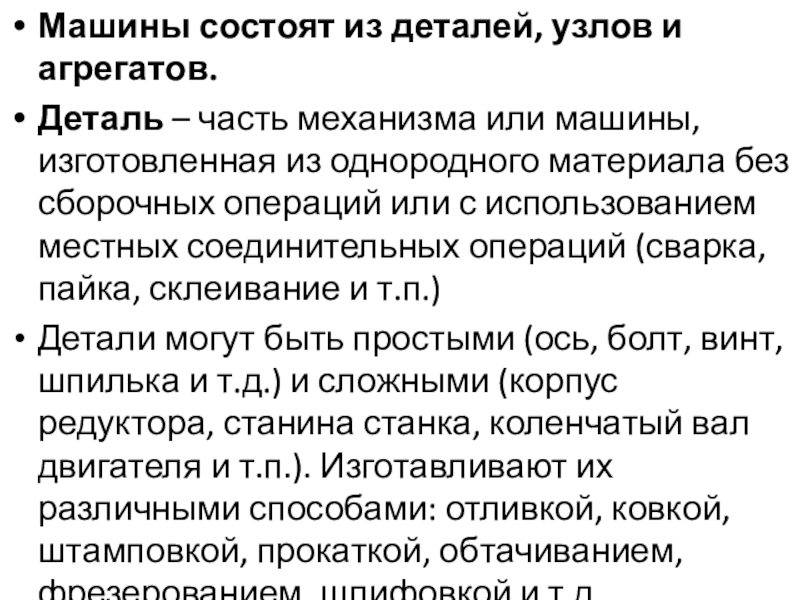

Слайд 16Машины состоят из деталей, узлов и агрегатов.
Деталь – часть механизма или

машины, изготовленная из однородного материала без сборочных операций или с использованием местных соединительных операций (сварка, пайка, склеивание и т.п.)
Детали могут быть простыми (ось, болт, винт, шпилька и т.д.) и сложными (корпус редуктора, станина станка, коленчатый вал двигателя и т.п.). Изготавливают их различными способами: отливкой, ковкой, штамповкой, прокаткой, обтачиванием, фрезерованием, шлифовкой и т.д.

Машины состоят из деталей, узлов и агрегатов.Деталь – часть механизма или машины, изготовленная из однородного материала без

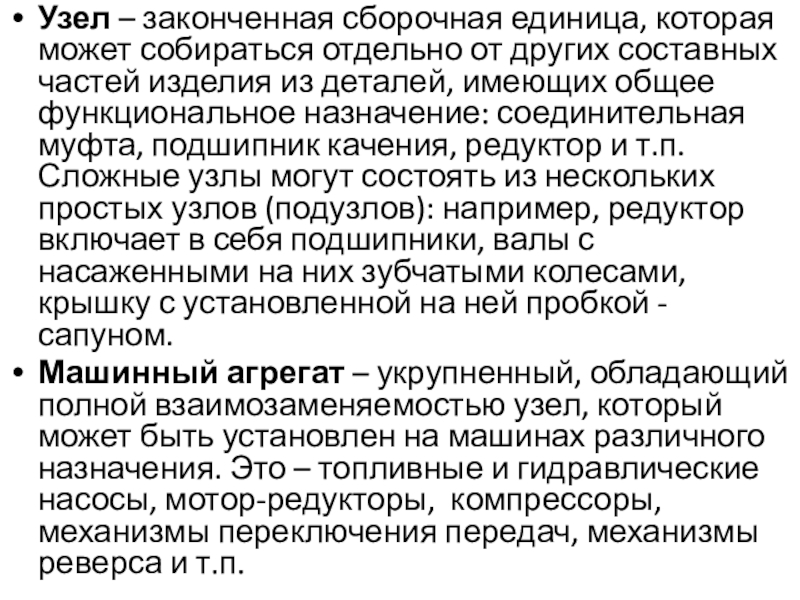

Слайд 17Узел – законченная сборочная единица, которая может собираться отдельно от других

составных частей изделия из деталей, имеющих общее функциональное назначение: соединительная муфта, подшипник качения, редуктор и т.п. Сложные узлы могут состоять из нескольких простых узлов (подузлов): например, редуктор включает в себя подшипники, валы с насаженными на них зубчатыми колесами, крышку с установленной на ней пробкой - сапуном.
Машинный агрегат – укрупненный, обладающий полной взаимозаменяемостью узел, который может быть установлен на машинах различного назначения. Это – топливные и гидравлические насосы, мотор-редукторы, компрессоры, механизмы переключения передач, механизмы реверса и т.п.

Узел – законченная сборочная единица, которая может собираться отдельно от других составных частей изделия из деталей, имеющих

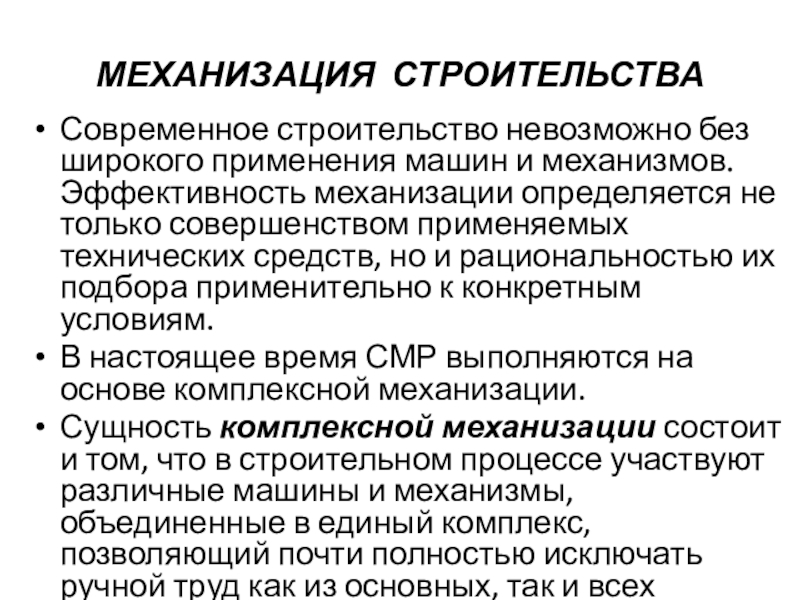

Слайд 18МЕХАНИЗАЦИЯ СТРОИТЕЛЬСТВА
Современное строительство невозможно без широкого применения машин и механизмов. Эффективность

механизации определяется не только совершенством применяемых технических средств, но и рациональностью их подбора применительно к конкретным условиям.
В настоящее время СМР выполняются на основе комплексной механизации.
Сущность комплексной механизации состоит и том, что в строительном процессе участвуют различные машины и механизмы, объединенные в единый комплекс, позволяющий почти полностью исключать ручной труд как из основных, так и всех вспомогательных операций.

МЕХАНИЗАЦИЯ СТРОИТЕЛЬСТВАСовременное строительство невозможно без широкого применения машин и механизмов. Эффективность механизации определяется не только совершенством применяемых

Слайд 20

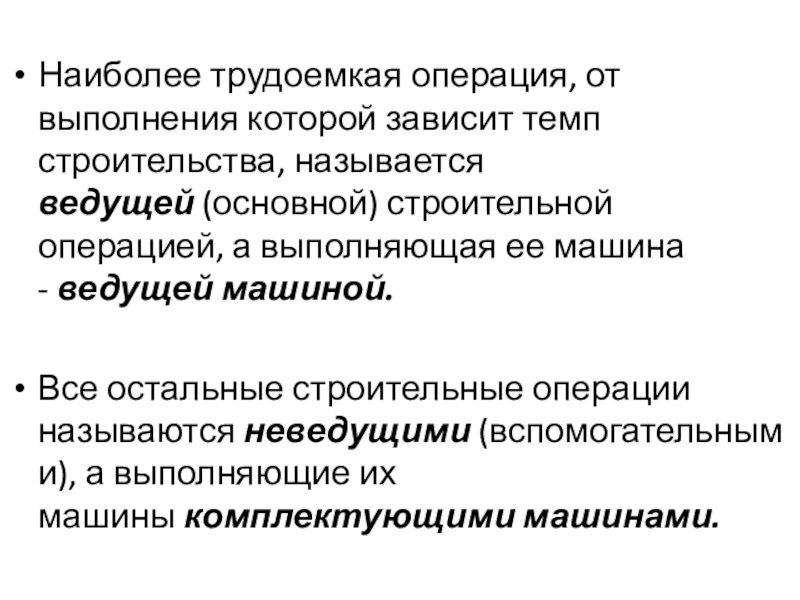

Наиболее трудоемкая операция, от выполнения которой зависит темп строительства, называется ведущей (основной)

строительной операцией, а выполняющая ее машина - ведущей машиной.

Все остальные строительные операции называются неведущими (вспомогательными), а выполняющие их машины комплектующими машинами.
Наиболее трудоемкая операция, от выполнения которой зависит темп строительства, называется ведущей (основной) строительной операцией, а выполняющая ее машина

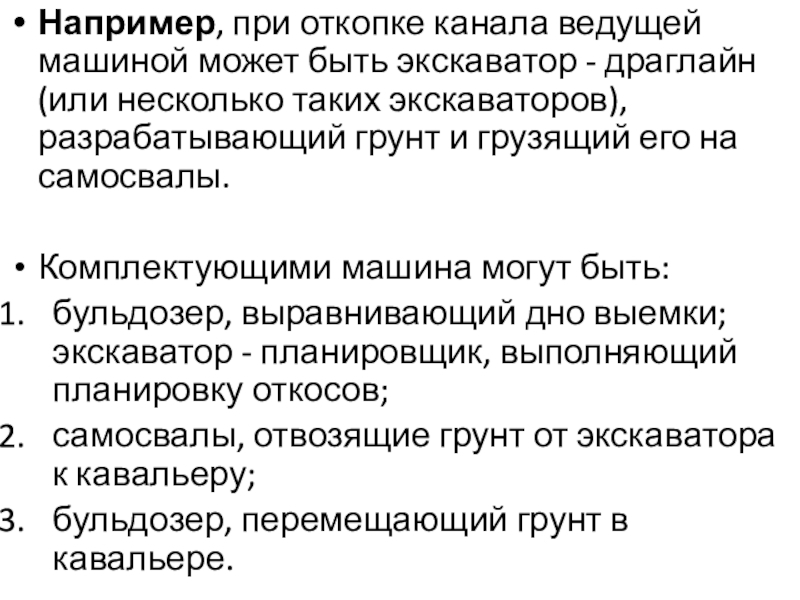

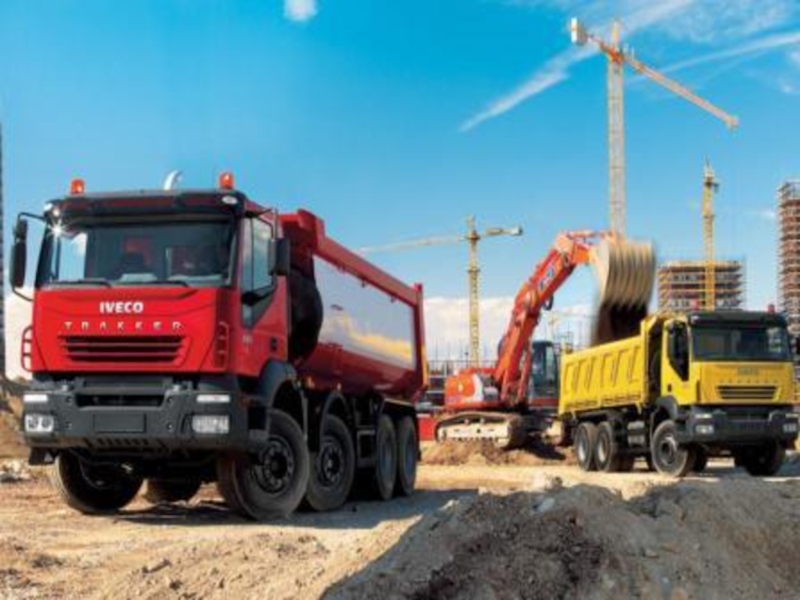

Слайд 21Например, при откопке канала ведущей машиной может быть экскаватор - драглайн

(или несколько таких экскаваторов), разрабатывающий грунт и грузящий его на самосвалы.

Комплектующими машина могут быть:
бульдозер, выравнивающий дно выемки; экскаватор - планировщик, выполняющий планировку откосов;
самосвалы, отвозящие грунт от экскаватора к кавальеру;
бульдозер, перемещающий грунт в кавальере.

Например, при откопке канала ведущей машиной может быть экскаватор - драглайн (или несколько таких экскаваторов), разрабатывающий грунт

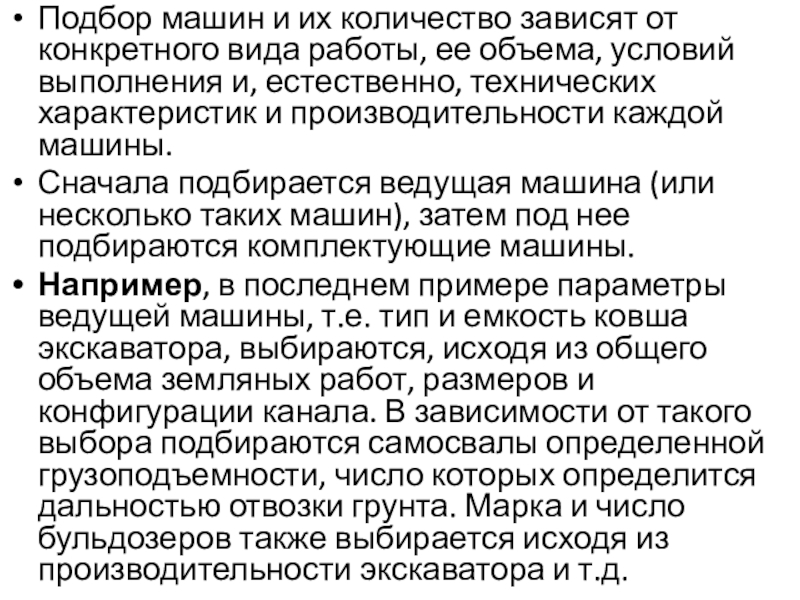

Слайд 22Подбор машин и их количество зависят от конкретного вида работы, ее

объема, условий выполнения и, естественно, технических характеристик и производительности каждой машины.
Сначала подбирается ведущая машина (или несколько таких машин), затем под нее подбираются комплектующие машины.
Например, в последнем примере параметры ведущей машины, т.е. тип и емкость ковша экскаватора, выбираются, исходя из общего объема земляных работ, размеров и конфигурации канала. В зависимости от такого выбора подбираются самосвалы определенной грузоподъемности, число которых определится дальностью отвозки грунта. Марка и число бульдозеров также выбирается исходя из производительности экскаватора и т.д.

Подбор машин и их количество зависят от конкретного вида работы, ее объема, условий выполнения и, естественно, технических

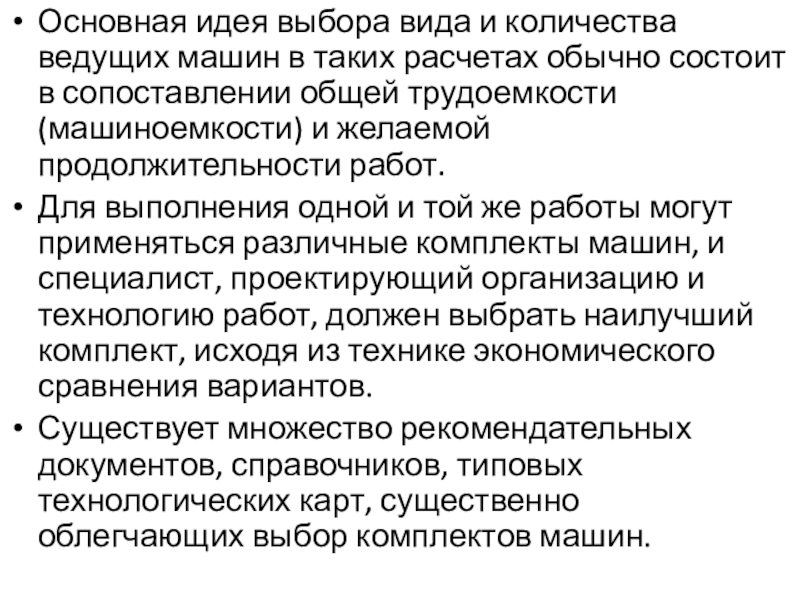

Слайд 23Основная идея выбора вида и количества ведущих машин в таких расчетах

обычно состоит в сопоставлении общей трудоемкости (машиноемкости) и желаемой продолжительности работ.
Для выполнения одной и той же работы могут применяться различные комплекты машин, и специалист, проектирующий организацию и технологию работ, должен выбрать наилучший комплект, исходя из технике экономического сравнения вариантов.
Существует множество рекомендательных документов, справочников, типовых технологических карт, существенно облегчающих выбор комплектов машин.

Основная идея выбора вида и количества ведущих машин в таких расчетах обычно состоит в сопоставлении общей трудоемкости

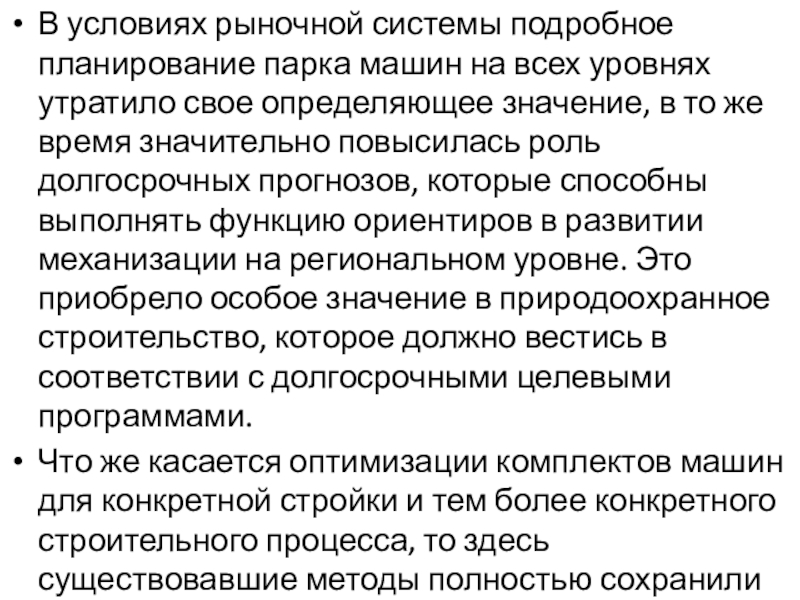

Слайд 24В условиях рыночной системы подробное планирование парка машин на всех уровнях

утратило свое определяющее значение, в то же время значительно повысилась роль долгосрочных прогнозов, которые способны выполнять функцию ориентиров в развитии механизации на региональном уровне. Это приобрело особое значение в природоохранное строительство, которое должно вестись в соответствии с долгосрочными целевыми программами.
Что же касается оптимизации комплектов машин для конкретной стройки и тем более конкретного строительного процесса, то здесь существовавшие методы полностью сохранили свое значение.
В условиях рыночной системы подробное планирование парка машин на всех уровнях утратило свое определяющее значение, в то

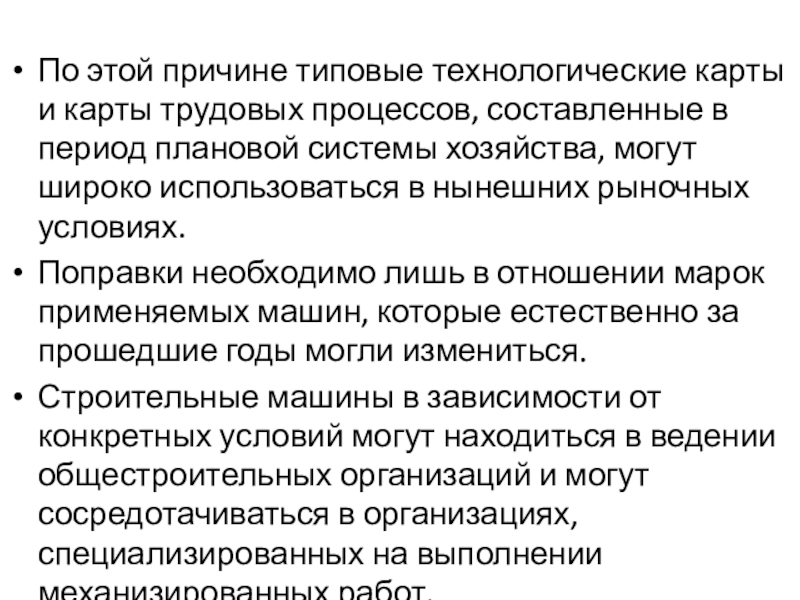

Слайд 26
По этой причине типовые технологические карты и карты трудовых процессов, составленные

в период плановой системы хозяйства, могут широко использоваться в нынешних рыночных условиях.
Поправки необходимо лишь в отношении марок применяемых машин, которые естественно за прошедшие годы могли измениться.
Строительные машины в зависимости от конкретных условий могут находиться в ведении общестроительных организаций и могут сосредотачиваться в организациях, специализированных на выполнении механизированных работ.
По этой причине типовые технологические карты и карты трудовых процессов, составленные в период плановой системы хозяйства, могут

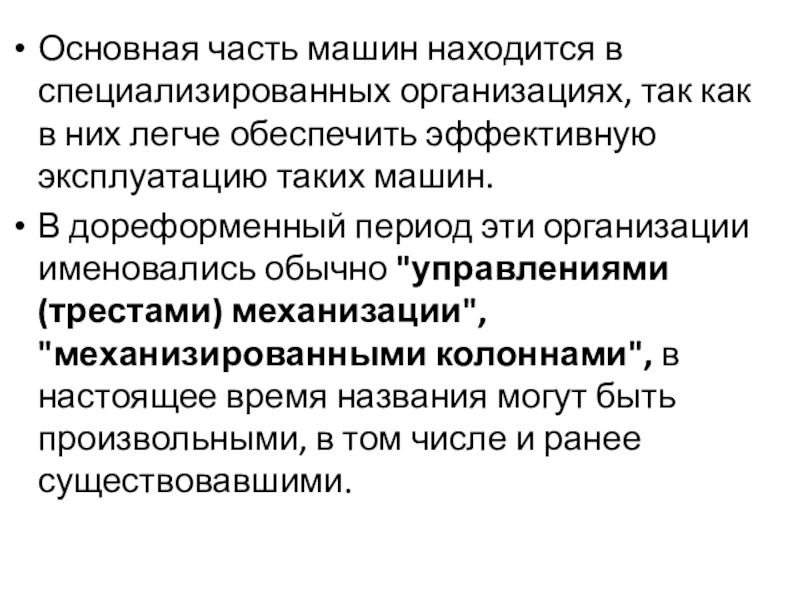

Слайд 27Основная часть машин находится в специализированных организациях, так как в них

легче обеспечить эффективную эксплуатацию таких машин.
В дореформенный период эти организации именовались обычно "управлениями (трестами) механизации", "механизированными колоннами", в настоящее время названия могут быть произвольными, в том числе и ранее существовавшими.


Основная часть машин находится в специализированных организациях, так как в них легче обеспечить эффективную эксплуатацию таких машин.

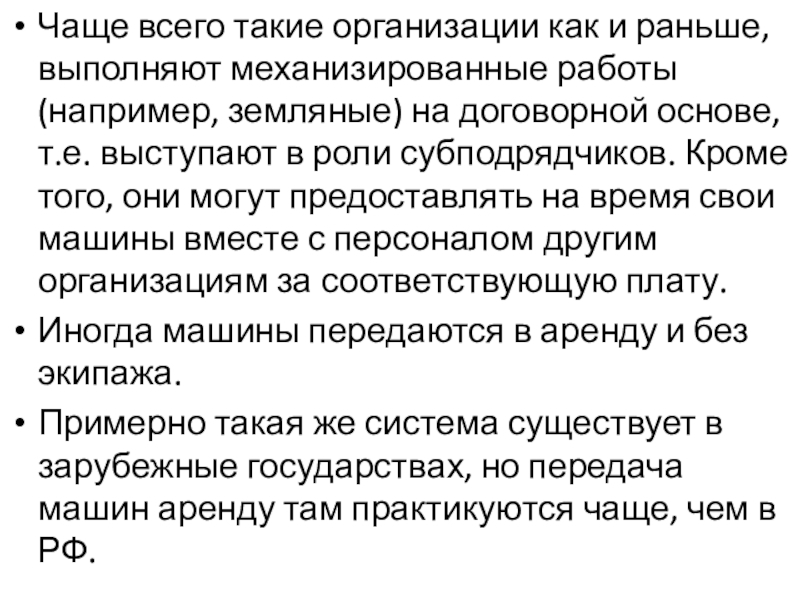

Слайд 28Чаще всего такие организации как и раньше, выполняют механизированные работы (например,

земляные) на договорной основе, т.е. выступают в роли субподрядчиков. Кроме того, они могут предоставлять на время свои машины вместе с персоналом другим организациям за соответствующую плату.
Иногда машины передаются в аренду и без экипажа.
Примерно такая же система существует в зарубежные государствах, но передача машин аренду там практикуются чаще, чем в РФ.

Чаще всего такие организации как и раньше, выполняют механизированные работы (например, земляные) на договорной основе, т.е. выступают

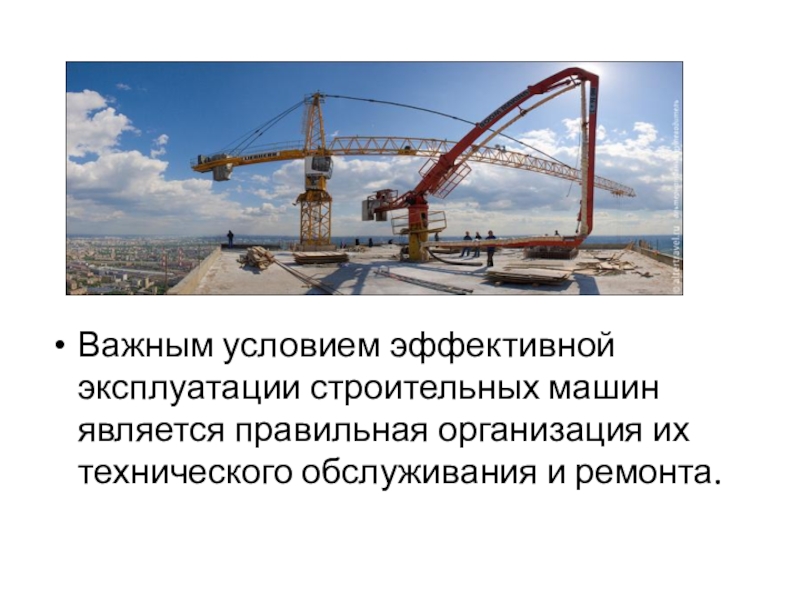

Слайд 29Важным условием эффективной эксплуатации строительных машин является правильная организация их технического

обслуживания и ремонта.
Важным условием эффективной эксплуатации строительных машин является правильная организация их технического обслуживания и ремонта.

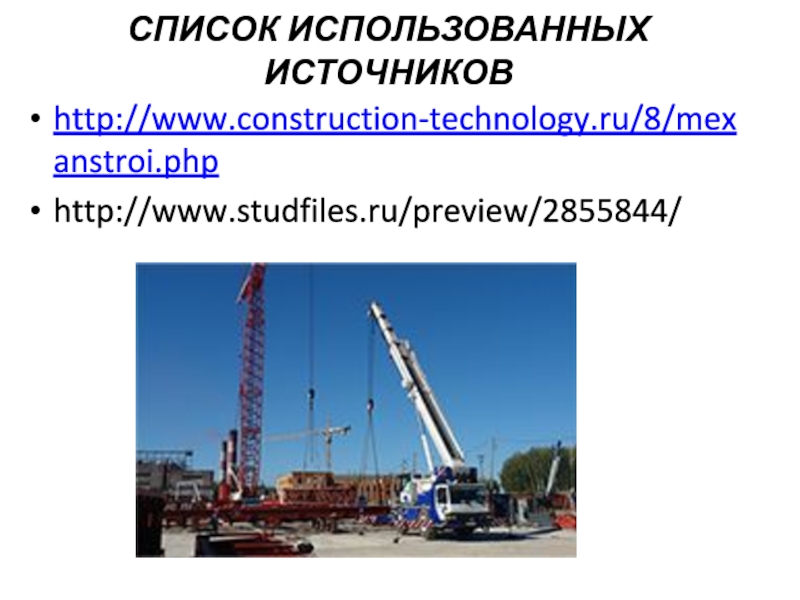

Слайд 30СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
http://www.construction-technology.ru/8/mexanstroi.php
http://www.studfiles.ru/preview/2855844/

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВhttp://www.construction-technology.ru/8/mexanstroi.phphttp://www.studfiles.ru/preview/2855844/
