Презентация, доклад к уроку по дисциплине Строительные машины и средства малой механизации для 3 курса по теме Средства автоматизации строительных машин Специальность: 08.02.01 Строительство и эксплуатация зданий и сооружений.

Разработала преподаватель Конева Л. М.
Верхняя Пышма 2018

МИНИСТЕРСТВО ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СВЕРДЛОВСКОЙ ОБЛАСТИ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА

Презентация к уроку по дисциплине «Строительные машины и средства малой механизации» для 3 курса по теме «Средства автоматизации строительных машин»
Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений».

Т. 3.1. СРЕДСТВА АВТОМАТИЗАЦИИ СТРОИТЕЛЬНЫХ МАШИН

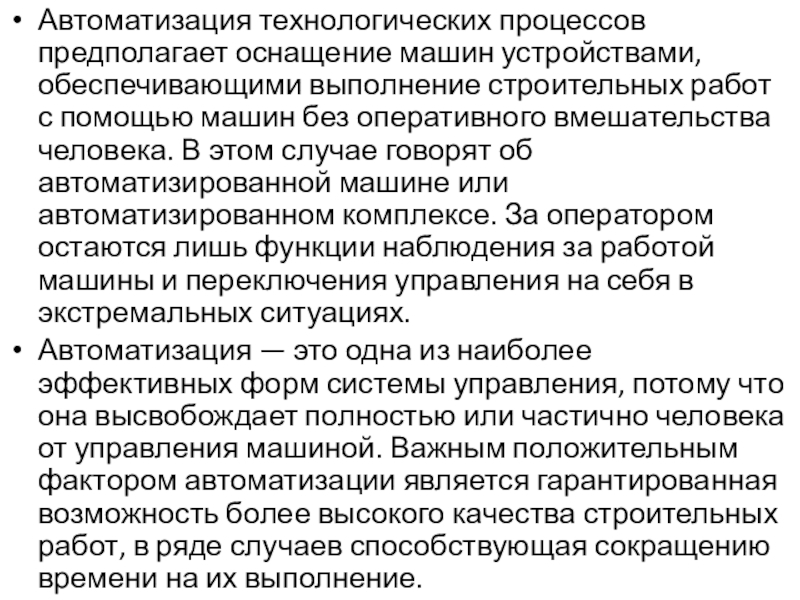

с помощью машин без оперативного вмешательства человека. В этом случае говорят об автоматизированной машине или автоматизированном комплексе. За оператором остаются лишь функции наблюдения за работой машины и переключения управления на себя в экстремальных ситуациях.
Автоматизация — это одна из наиболее эффективных форм системы управления, потому что она высвобождает полностью или частично человека от управления машиной. Важным положительным фактором автоматизации является гарантированная возможность более высокого качества строительных работ, в ряде случаев способствующая сокращению времени на их выполнение.

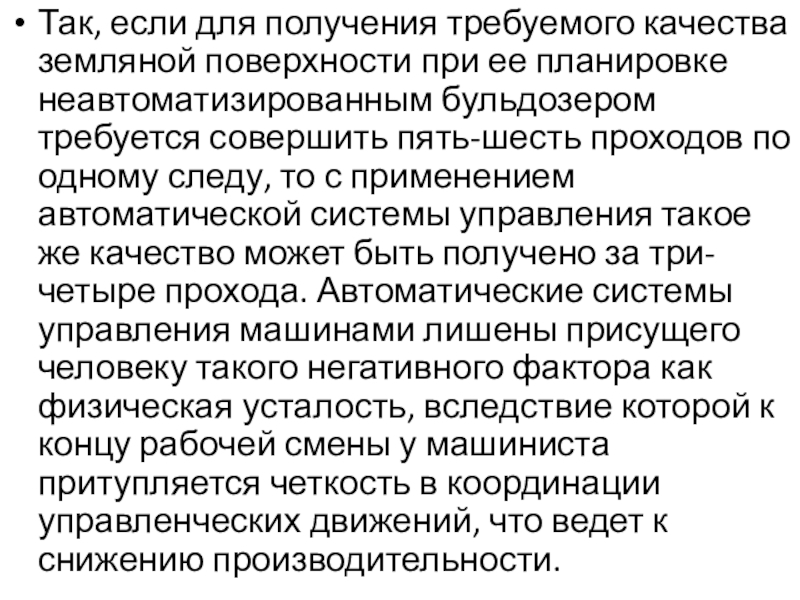

неавтоматизированным бульдозером требуется совершить пять-шесть проходов по одному следу, то с применением автоматической системы управления такое же качество может быть получено за три-четыре прохода. Автоматические системы управления машинами лишены присущего человеку такого негативного фактора как физическая усталость, вследствие которой к концу рабочей смены у машиниста притупляется четкость в координации управленческих движений, что ведет к снижению производительности.

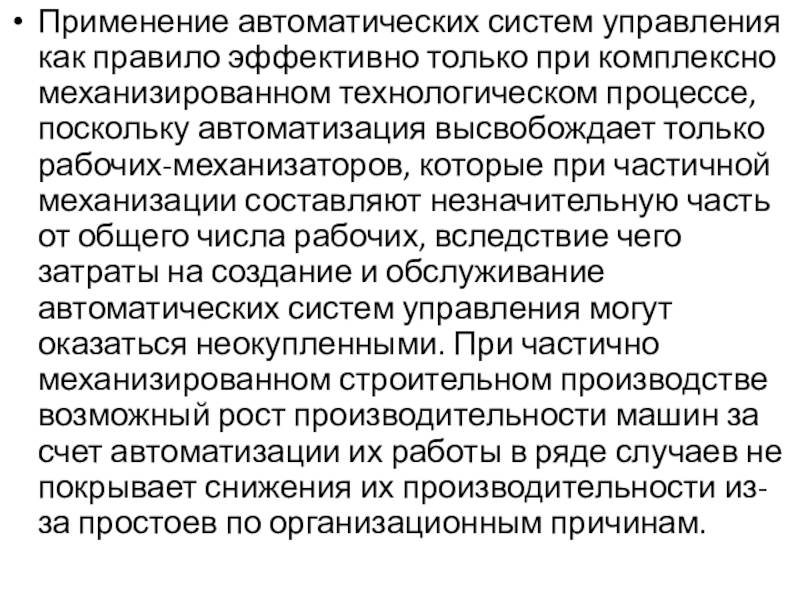

технологическом процессе, поскольку автоматизация высвобождает только рабочих-механизаторов, которые при частичной механизации составляют незначительную часть от общего числа рабочих, вследствие чего затраты на создание и обслуживание автоматических систем управления могут оказаться неокупленными. При частично механизированном строительном производстве возможный рост производительности машин за счет автоматизации их работы в ряде случаев не покрывает снижения их производительности из- за простоев по организационным причинам.

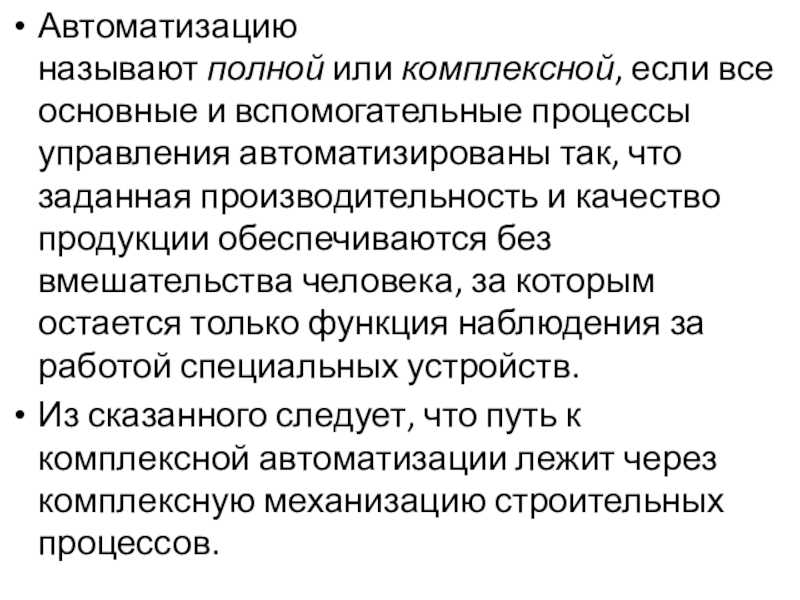

что заданная производительность и качество продукции обеспечиваются без вмешательства человека, за которым остается только функция наблюдения за работой специальных устройств.
Из сказанного следует, что путь к комплексной автоматизации лежит через комплексную механизацию строительных процессов.

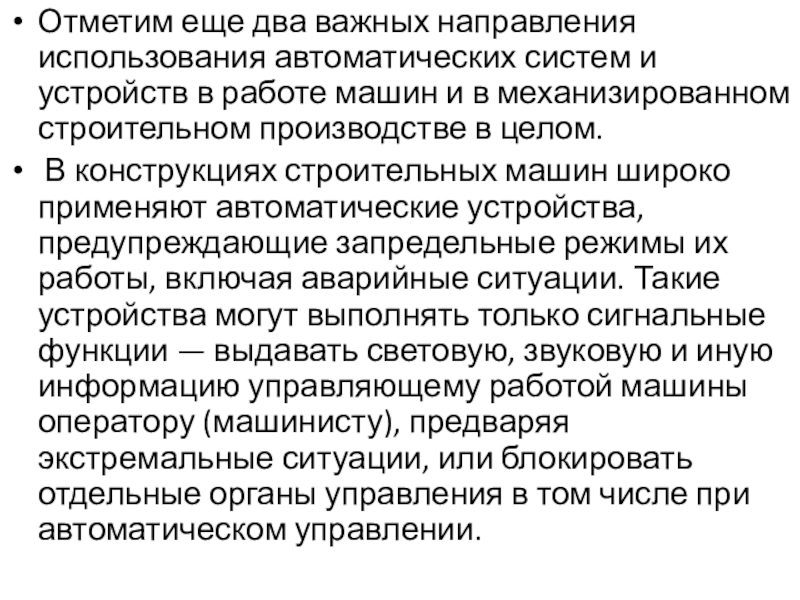

работе машин и в механизированном строительном производстве в целом.
В конструкциях строительных машин широко применяют автоматические устройства, предупреждающие запредельные режимы их работы, включая аварийные ситуации. Такие устройства могут выполнять только сигнальные функции — выдавать световую, звуковую и иную информацию управляющему работой машины оператору (машинисту), предваряя экстремальные ситуации, или блокировать отдельные органы управления в том числе при автоматическом управлении.

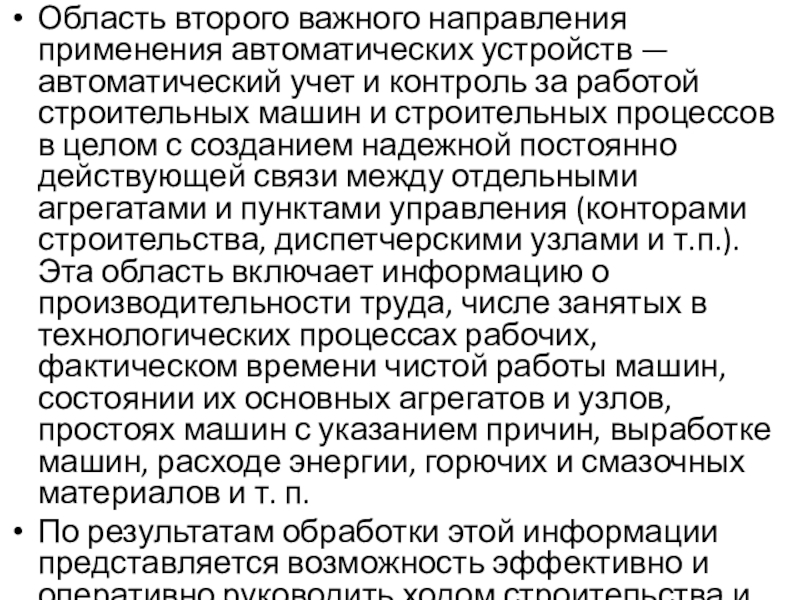

контроль за работой строительных машин и строительных процессов в целом с созданием надежной постоянно действующей связи между отдельными агрегатами и пунктами управления (конторами строительства, диспетчерскими узлами и т.п.). Эта область включает информацию о производительности труда, числе занятых в технологических процессах рабочих, фактическом времени чистой работы машин, состоянии их основных агрегатов и узлов, простоях машин с указанием причин, выработке машин, расходе энергии, горючих и смазочных материалов и т. п.
По результатам обработки этой информации представляется возможность эффективно и оперативно руководить ходом строительства и работой парка строительных машин.

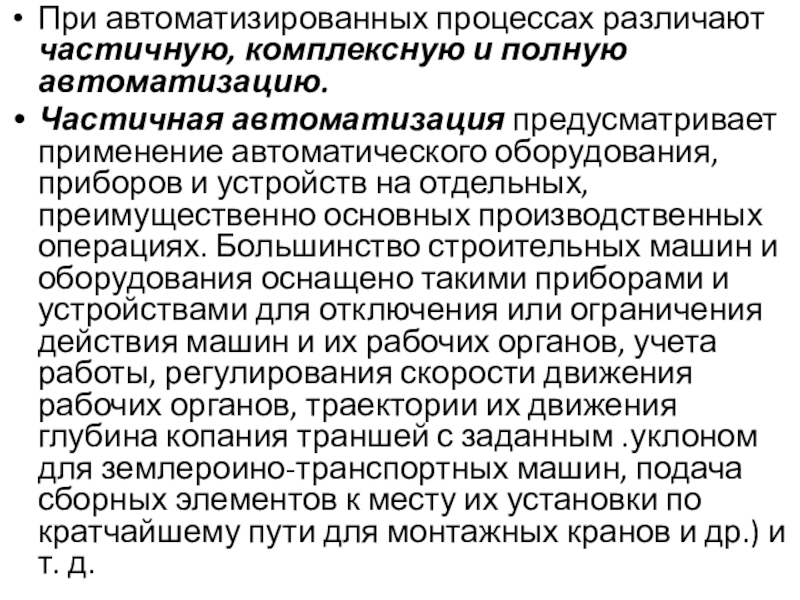

применение автоматического оборудования, приборов и устройств на отдельных, преимущественно основных производственных операциях. Большинство строительных машин и оборудования оснащено такими приборами и устройствами для отключения или ограничения действия машин и их рабочих органов, учета работы, регулирования скорости движения рабочих органов, траектории их движения глубина копания траншей с заданным .уклоном для землероино-транспортных машин, подача сборных элементов к месту их установки по кратчайшему пути для монтажных кранов и др.) и т. д.

машин, Приборов и устройств, осуществляющих все (как основные, так и вспомогательные) операции производственного процесса. При этом оператором или машинистом выполняются только операции пуска и остановки, а поддержание заданных параметров производственного процесса во всех его звеньях происходит автоматически.
Полная автоматизация позволяет выполнять не только все основные и вспомогательные производственные операции, но и полностью осуществлять автоматическое управление и контроль за процессами, в том числе изменение по заданной программе параметров и вида продукции.
В строительстве и промышленности строительных материалов автоматизированы производственные процессы на асфальто- и цементобетонных заводах, заводах железобетонных изделий и домостроительных комбинатах, а также на строительных, дорожных машинах и оборудовании при выполнении отдельных, обычно основных, операций.

каждой строительной и дорожной машине используются различные комбинации указанных видов устройств, однако основным направлением является автоматизация управления рабочими органами. Управление по степени участия в нем человека можно разделить на неавтоматическое, автоматизированное и автоматическое. При этом следует отметить, что в последнее время существенно изменилась аппаратура управления, используемая в строительных и дорожных машинах. Рассмотрим указанные системы управления и общие понятия автоматизации производственных процессов.

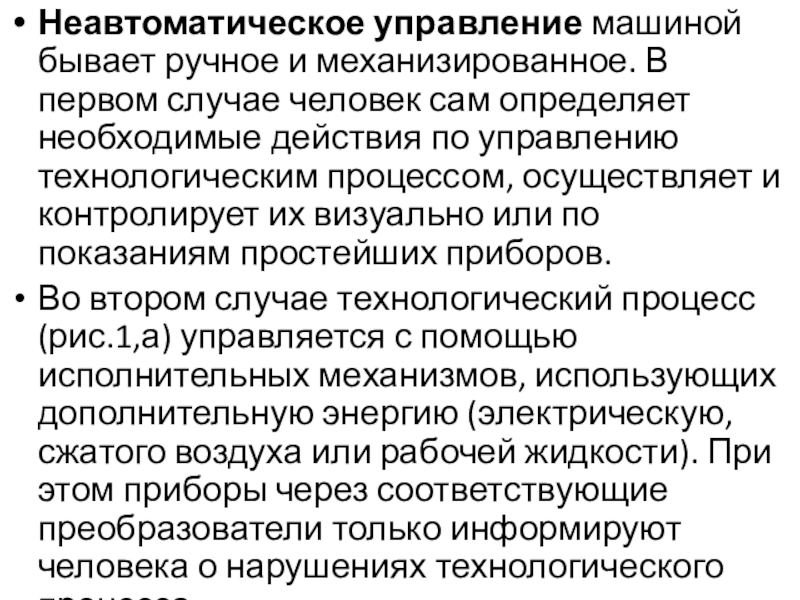

определяет необходимые действия по управлению технологическим процессом, осуществляет и контролирует их визуально или по показаниям простейших приборов.
Во втором случае технологический процесс (рис.1,а) управляется с помощью исполнительных механизмов, использующих дополнительную энергию (электрическую, сжатого воздуха или рабочей жидкости). При этом приборы через соответствующие преобразователи только информируют человека о нарушениях технологического процесса.

без участия человека. В этом случае сигналы преобразователей о нарушении технологического процесса принимаются не только приборами сигнализации, но и сервомеханизмами. Последние, воздействуя самостоятельно на механизмы управления, могут остановить действие рабочего органа или всей машины. на долю человека приходится работа по устранению неисправности (повторного запуска машины в работу).

без участия человека. В этом случае сигналы преобразователей о нарушении технологического процесса принимаются не только приборами сигнализации, но и сервомеханизмами. Последние, воздействуя самостоятельно на механизмы управления, могут остановить действие рабочего органа или всей машины. на долю человека приходится работа по устранению неисправности (повторного запуска машины в работу.

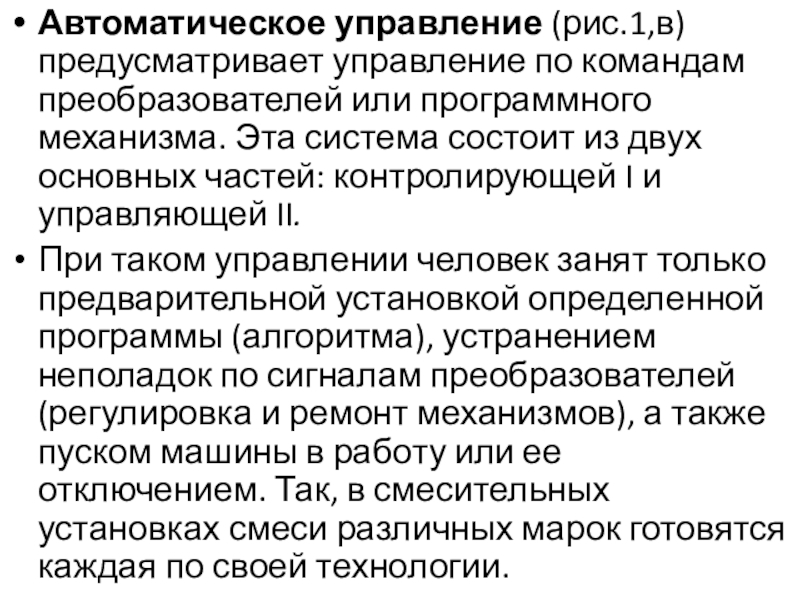

система состоит из двух основных частей: контролирующей I и управляющей II.
При таком управлении человек занят только предварительной установкой определенной программы (алгоритма), устранением неполадок по сигналам преобразователей (регулировка и ремонт механизмов), а также пуском машины в работу или ее отключением. Так, в смесительных установках смеси различных марок готовятся каждая по своей технологии.

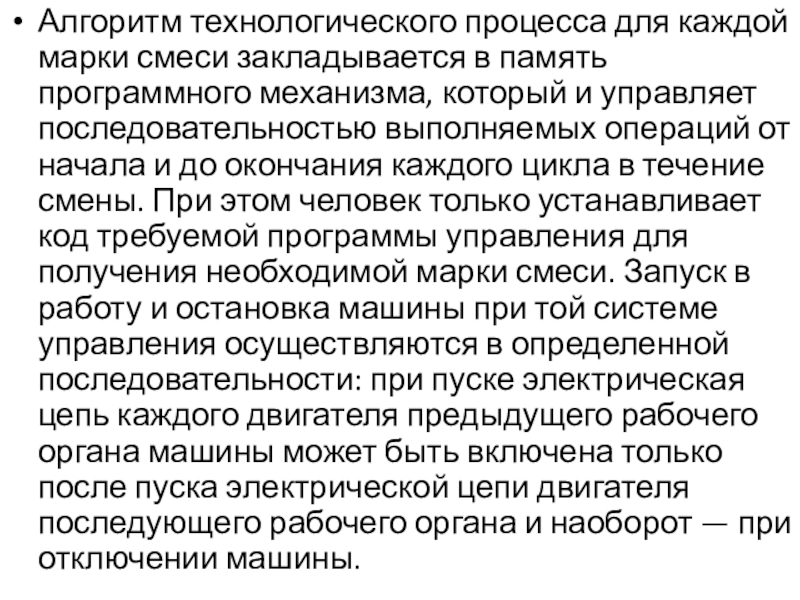

механизма, который и управляет последовательностью выполняемых операций от начала и до окончания каждого цикла в течение смены. При этом человек только устанавливает код требуемой программы управления для получения необходимой марки смеси. Запуск в работу и остановка машины при той системе управления осуществляются в определенной последовательности: при пуске электрическая цепь каждого двигателя предыдущего рабочего органа машины может быть включена только после пуска электрической цепи двигателя последующего рабочего органа и наоборот — при отключении машины.

взаимодействующих между собой управляемого объекта и управляющего устройства без непосредственного участия человека и независимо от его квалификации. Автоматическое управление может быть местным и дистанционным и управлять работой одного или нескольких объектов (установок, машин, оборудования).

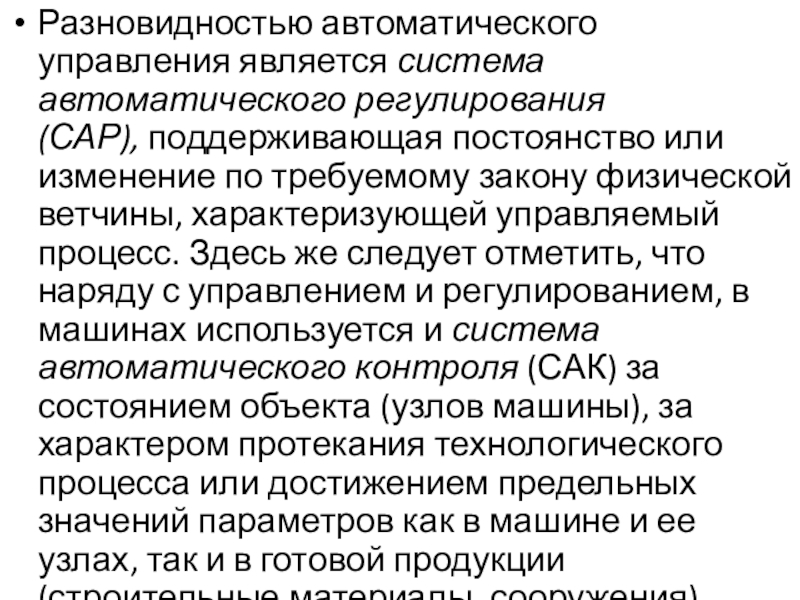

требуемому закону физической ветчины, характеризующей управляемый процесс. Здесь же следует отметить, что наряду с управлением и регулированием, в машинах используется и система автоматического контроля (САК) за состоянием объекта (узлов машины), за характером протекания технологического процесса или достижением предельных значений параметров как в машине и ее узлах, так и в готовой продукции (строительные материалы, сооружения).

по изготовлению асфальтобетонных и цементобетонных смесей, а также при изготовлении серийных железобетонных изделий (плит, колонн, блоков и т.п.). Однако автоматизация все шире применяется в строительных и дорожных машинах при выполнении как отдельных операций, так и различных их комбинаций. В большой степени этому способствует широкий перевод большинства рассматриваемых машин на гидравлические (в основном объемные), системы управления рабочими органами. В отличие от механических эти системы позволяют снизить металлоемкость, эффективней использовать возможности регулирования положения рабочих органов или самой машины в пространстве и обеспечить повышение качества выполняемых работ и производительности.

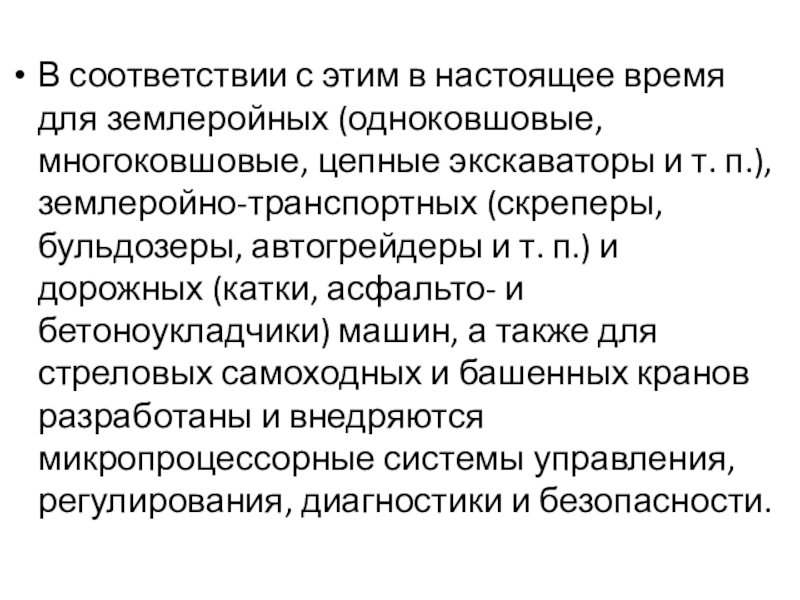

цепные экскаваторы и т. п.), землеройно-транспортных (скреперы, бульдозеры, автогрейдеры и т. п.) и дорожных (катки, асфальто- и бетоноукладчики) машин, а также для стреловых самоходных и башенных кранов разработаны и внедряются микропроцессорные системы управления, регулирования, диагностики и безопасности.

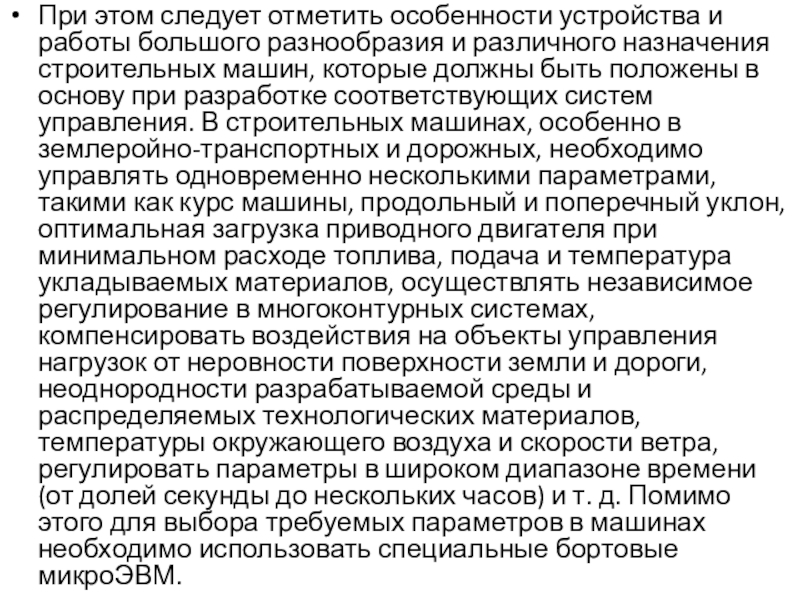

различного назначения строительных машин, которые должны быть положены в основу при разработке соответствующих систем управления. В строительных машинах, особенно в землеройно-транспортных и дорожных, необходимо управлять одновременно несколькими параметрами, такими как курс машины, продольный и поперечный уклон, оптимальная загрузка приводного двигателя при минимальном расходе топлива, подача и температура укладываемых материалов, осуществлять независимое регулирование в многоконтурных системах, компенсировать воздействия на объекты управления нагрузок от неровности поверхности земли и дороги, неоднородности разрабатываемой среды и распределяемых технологических материалов, температуры окружающего воздуха и скорости ветра, регулировать параметры в широком диапазоне времени (от долей секунды до нескольких часов) и т. д. Помимо этого для выбора требуемых параметров в машинах необходимо использовать специальные бортовые микроЭВМ.

в строительстве получают роботы и различные манипуляторы.
Под манипулятором понимают механизм, осуществляющий под управлением оператора действия, аналогичные действиям руки человека. Строительный манипулятор не имеет в своей системе управления никаких вычислительных устройств. Однако для обеспечения ориентационного управления (т.е. точного позиционирования) в состав строительного манипулятора могут входить различные информационно-измерительные устройства (лазерные, телевизионные, радиоанализаторные).
Строительный робот — это манипулятор с системой автоматического управления, праммирование которым осуществляется посредством специальной рукоятки управления.
