размерам, происхождению, возрасту и истории развития.

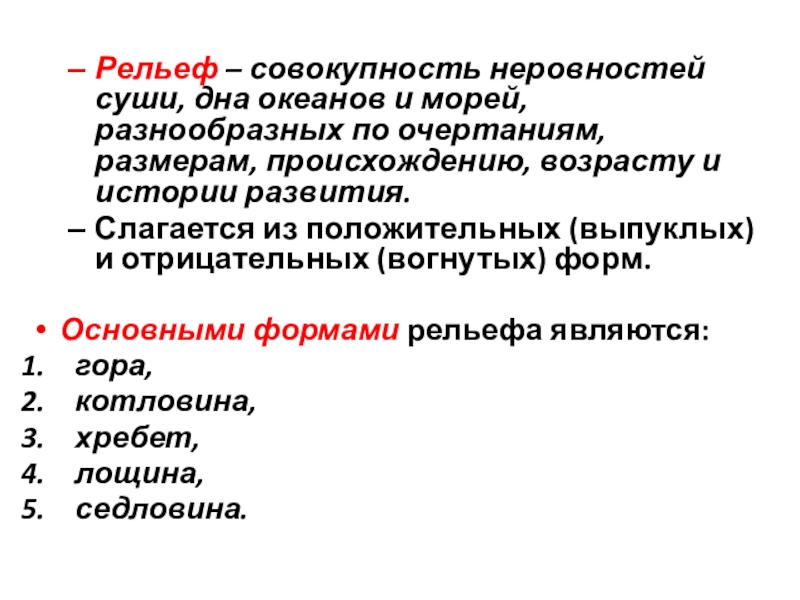

Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм.

Основными формами рельефа являются:
гора,
котловина,
хребет,
лощина,
седловина.

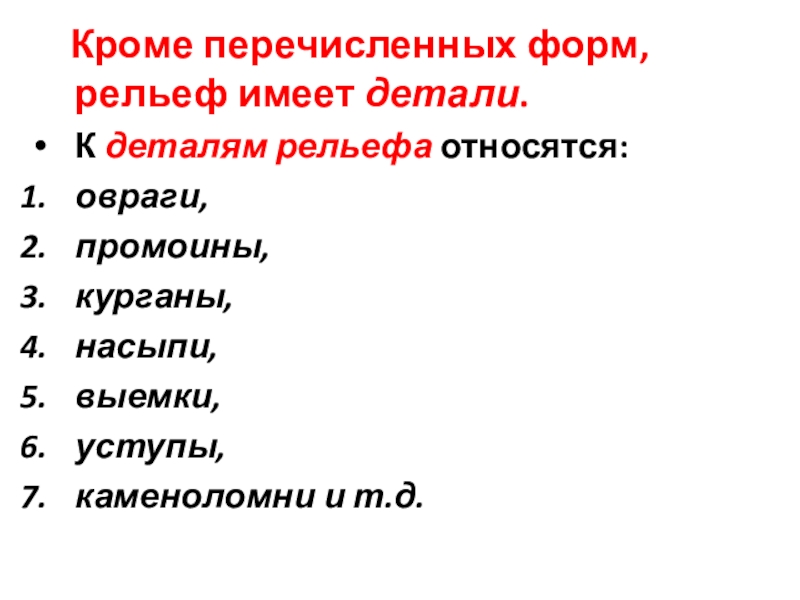

насыпи,
выемки,
уступы,
каменоломни и т.д.

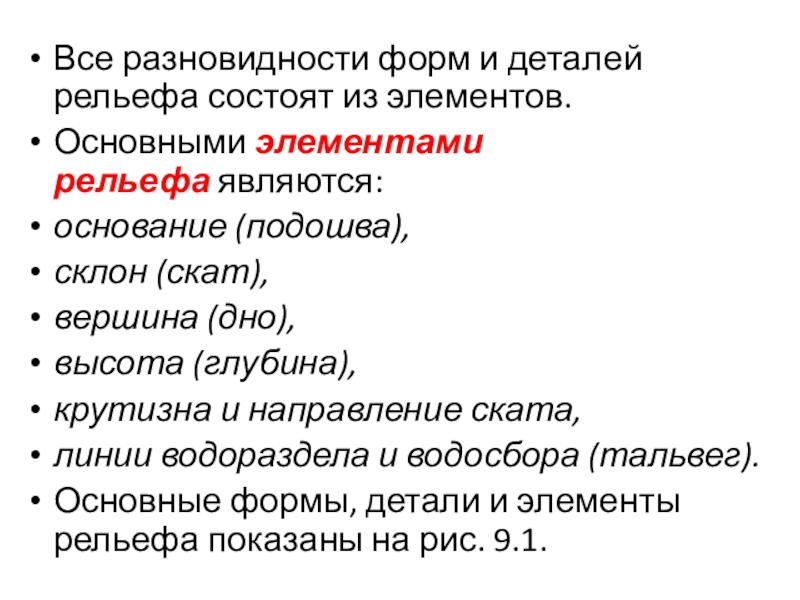

рельефа являются:
основание (подошва),
склон (скат),
вершина (дно),
высота (глубина),
крутизна и направление ската,
линии водораздела и водосбора (тальвег).

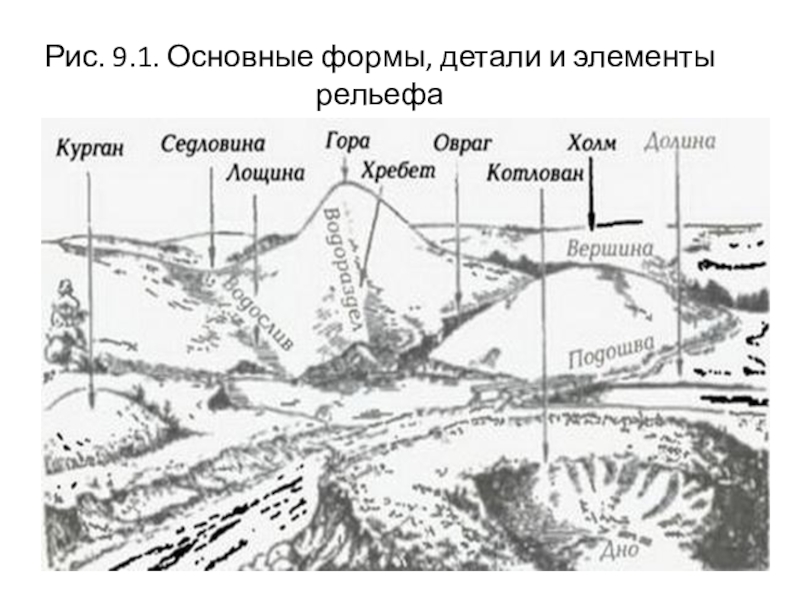

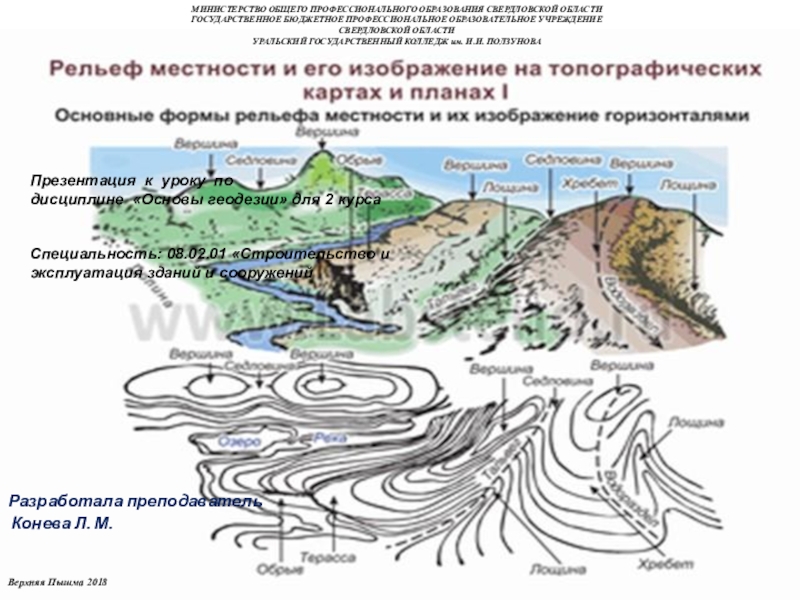

Основные формы, детали и элементы рельефа показаны на рис. 9.1.

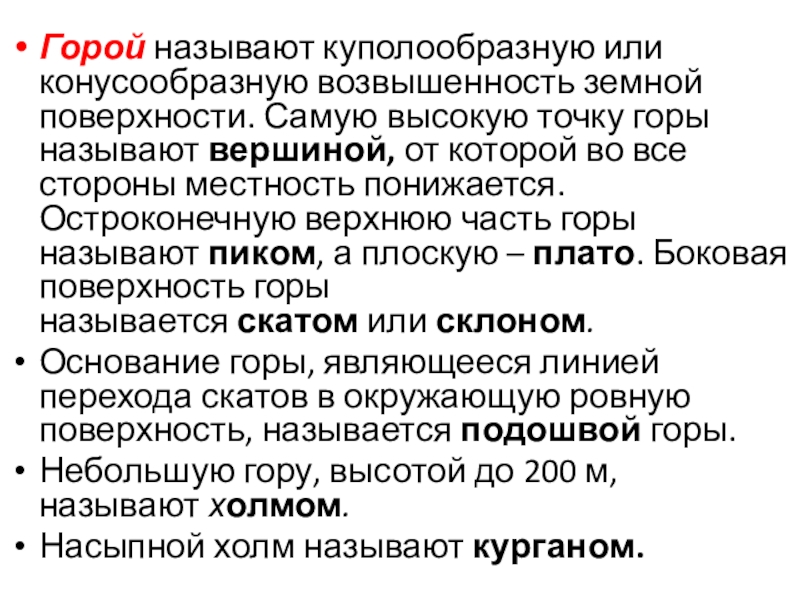

горы называют вершиной, от которой во все стороны местность понижается. Остроконечную верхнюю часть горы называют пиком, а плоскую – плато. Боковая поверхность горы называется скатом или склоном.
Основание горы, являющееся линией перехода скатов в окружающую ровную поверхность, называется подошвой горы.
Небольшую гору, высотой до 200 м, называют холмом.
Насыпной холм называют курганом.

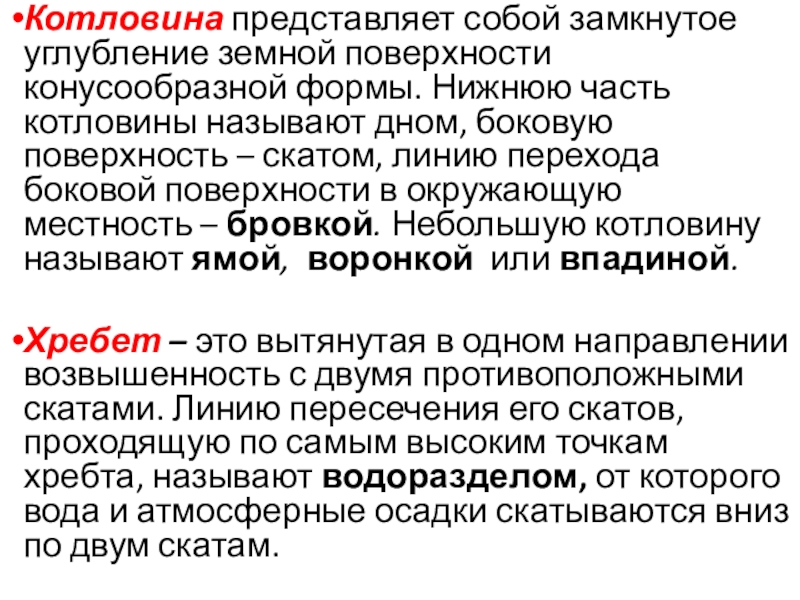

котловины называют дном, боковую поверхность – скатом, линию перехода боковой поверхности в окружающую местность – бровкой. Небольшую котловину называют ямой,  воронкой  или впадиной.

Хребет – это вытянутая в одном направлении возвышенность с двумя противоположными скатами. Линию пересечения его скатов, проходящую по самым высоким точкам хребта, называют водоразделом, от которого вода и атмосферные осадки скатываются вниз по двум скатам.

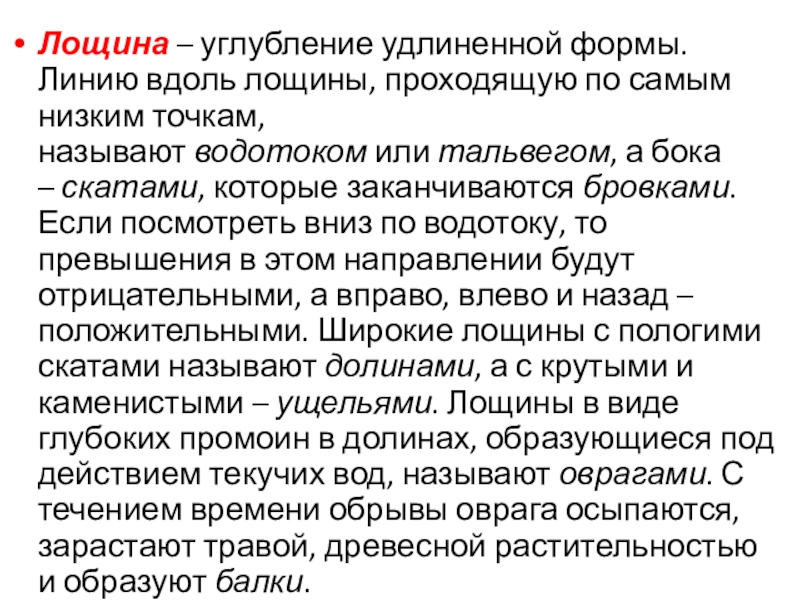

точкам, называют водотоком или тальвегом, а бока – скатами, которые заканчиваются бровками. Если посмотреть вниз по водотоку, то превышения в этом направлении будут отрицательными, а вправо, влево и назад – положительными. Широкие лощины с пологими скатами называют долинами, а с крутыми и каменистыми – ущельями. Лощины в виде глубоких промоин в долинах, образующиеся под действием текучих вод, называют оврагами. С течением времени обрывы оврага осыпаются, зарастают травой, древесной растительностью и образуют балки.

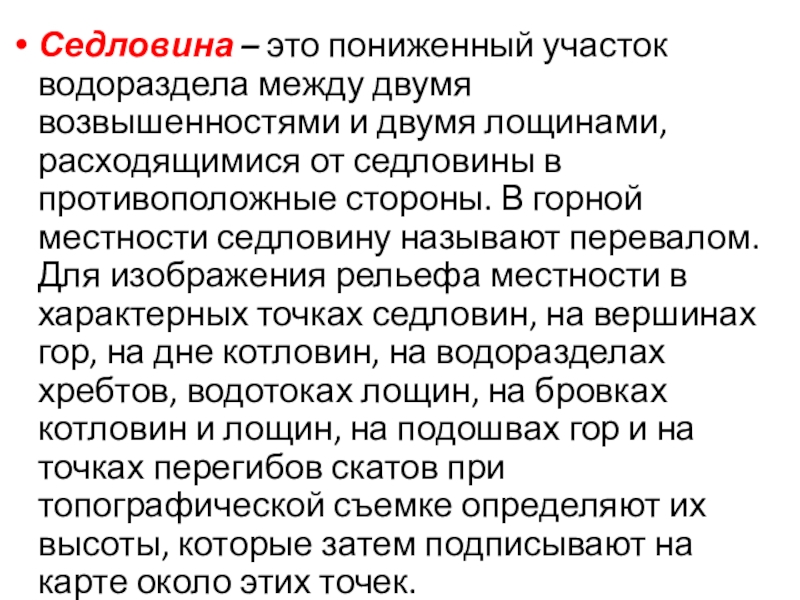

расходящимися от седловины в противоположные стороны. В горной местности седловину называют перевалом. Для изображения рельефа местности в характерных точках седловин, на вершинах гор, на дне котловин, на водоразделах хребтов, водотоках лощин, на бровках котловин и лощин, на подошвах гор и на точках перегибов скатов при топографической съемке определяют их высоты, которые затем подписывают на карте около этих точек.

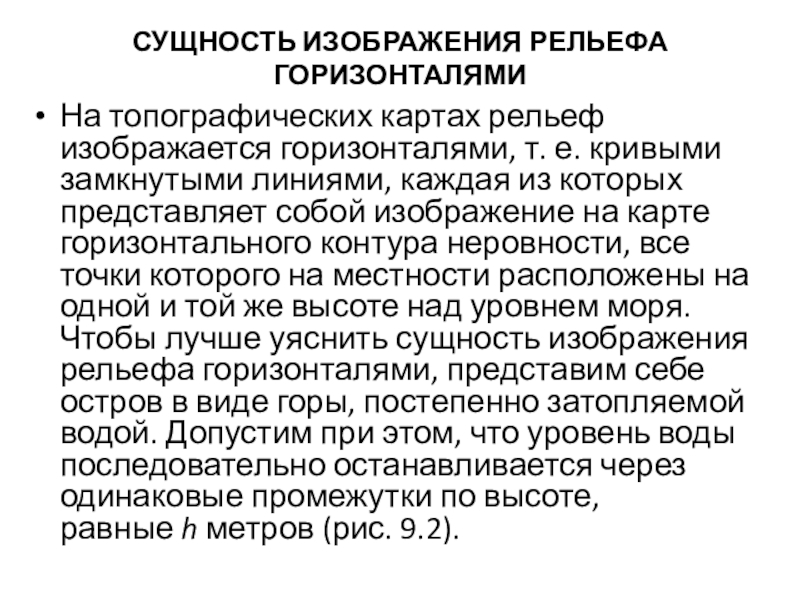

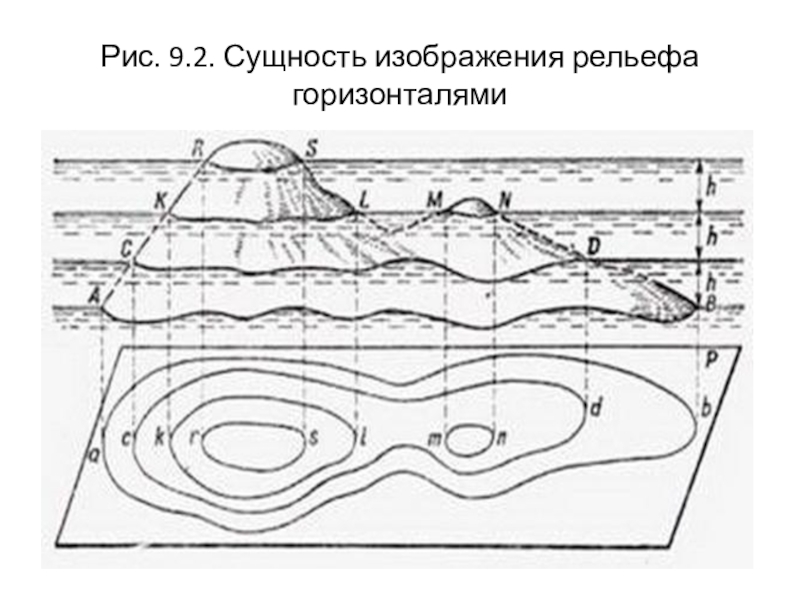

кривыми замкнутыми линиями, каждая из которых представляет собой изображение на карте горизонтального контура неровности, все точки которого на местности расположены на одной и той же высоте над уровнем моря. Чтобы лучше уяснить сущность изображения рельефа горизонталями, представим себе остров в виде горы, постепенно затопляемой водой. Допустим при этом, что уровень воды последовательно останавливается через одинаковые промежутки по высоте, равные h метров (рис. 9.2).

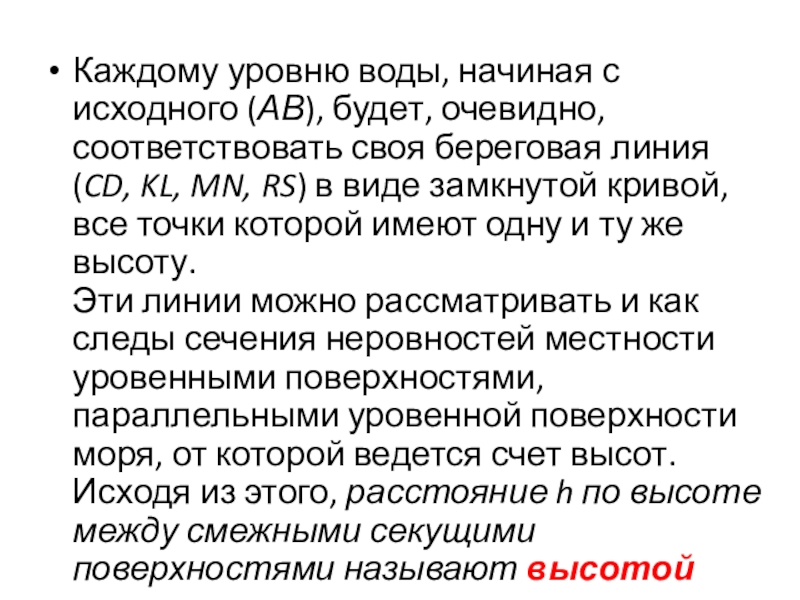

береговая линия (CD, KL, MN, RS) в виде замкнутой кривой, все точки которой имеют одну и ту же высоту. Эти линии можно рассматривать и как следы сечения неровностей местности уровенными поверхностями, параллельными уровенной поверхности моря, от которой ведется счет высот. Исходя из этого, расстояние h по высоте между смежными секущими поверхностями называют высотой сечения.

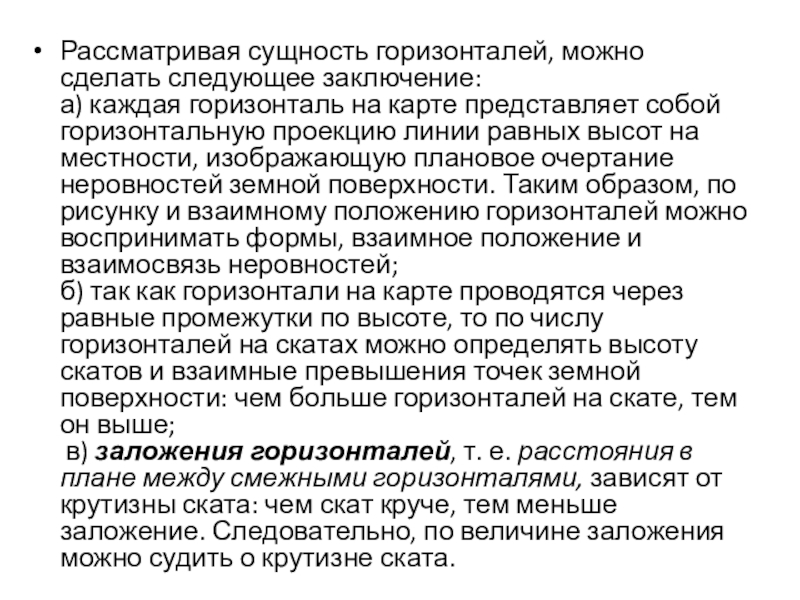

представляет собой горизонтальную проекцию линии равных высот на местности, изображающую плановое очертание неровностей земной поверхности. Таким образом, по рисунку и взаимному положению горизонталей можно воспринимать формы, взаимное положение и взаимосвязь неровностей; б) так как горизонтали на карте проводятся через равные промежутки по высоте, то по числу горизонталей на скатах можно определять высоту скатов и взаимные превышения точек земной поверхности: чем больше горизонталей на скате, тем он выше;  в) заложения горизонталей, т. е. расстояния в плане между смежными горизонталями, зависят от крутизны ската: чем скат круче, тем меньше заложение. Следовательно, по величине заложения можно судить о крутизне ската.

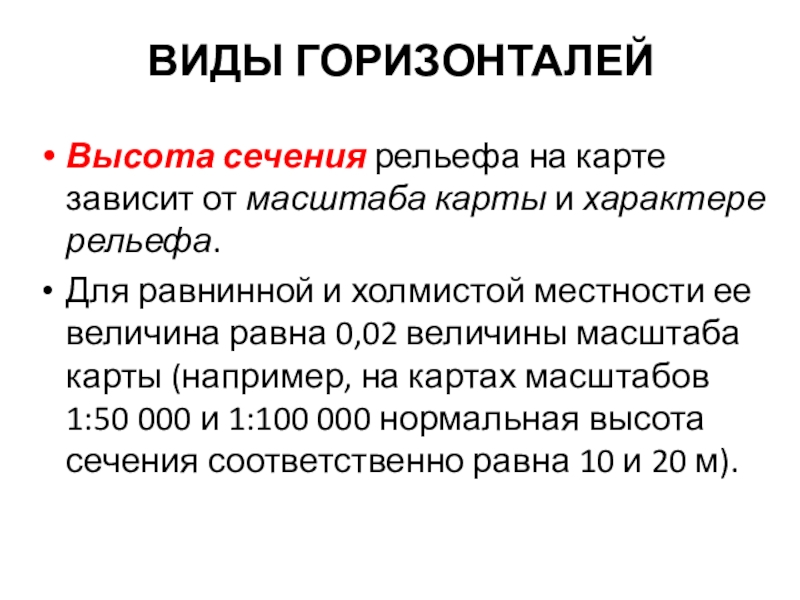

холмистой местности ее величина равна 0,02 величины масштаба карты (например, на картах масштабов 1:50 000 и 1:100 000 нормальная высота сечения соответственно равна 10 и 20 м).

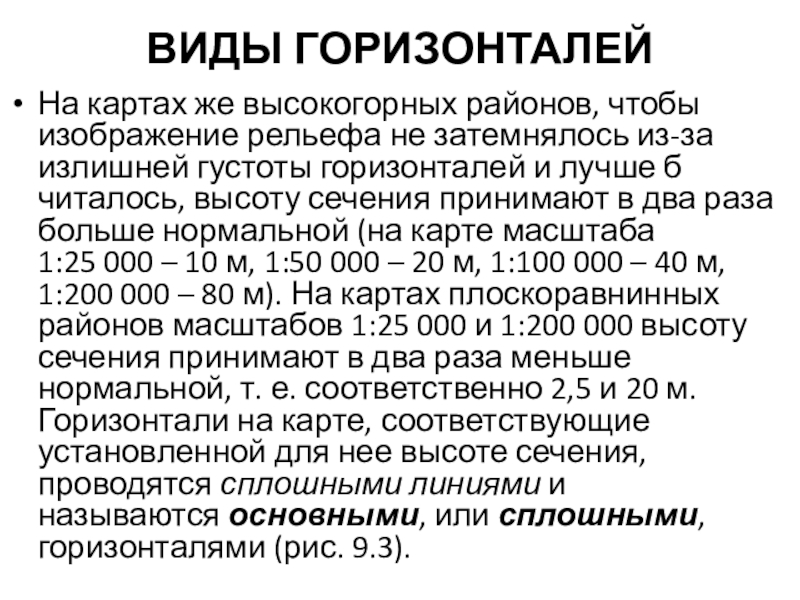

из-за излишней густоты горизонталей и лучше б читалось, высоту сечения принимают в два раза больше нормальной (на карте масштаба 1:25 000 – 10 м, 1:50 000 – 20 м, 1:100 000 – 40 м, 1:200 000 – 80 м). На картах плоскоравнинных районов масштабов 1:25 000 и 1:200 000 высоту сечения принимают в два раза меньше нормальной, т. е. соответственно 2,5 и 20 м. Горизонтали на карте, соответствующие установленной для нее высоте сечения, проводятся сплошными линиями и называются основными, или сплошными, горизонталями (рис. 9.3).

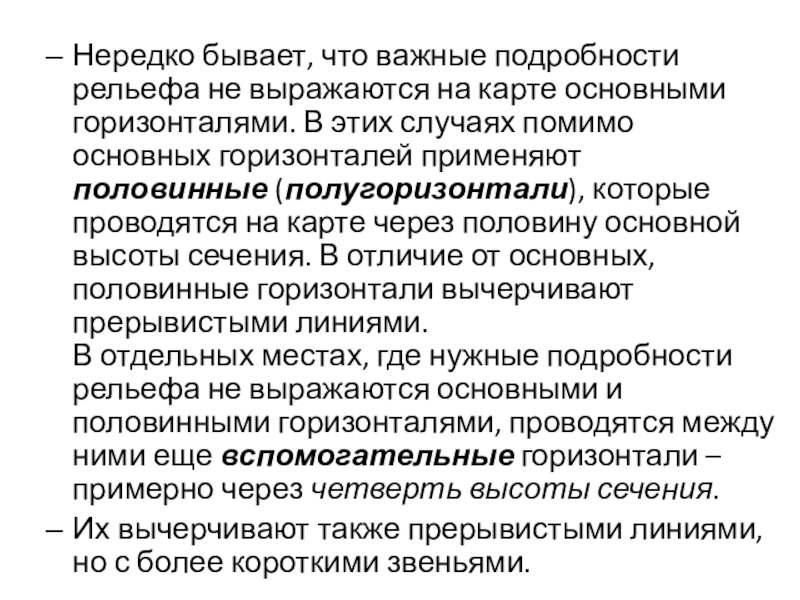

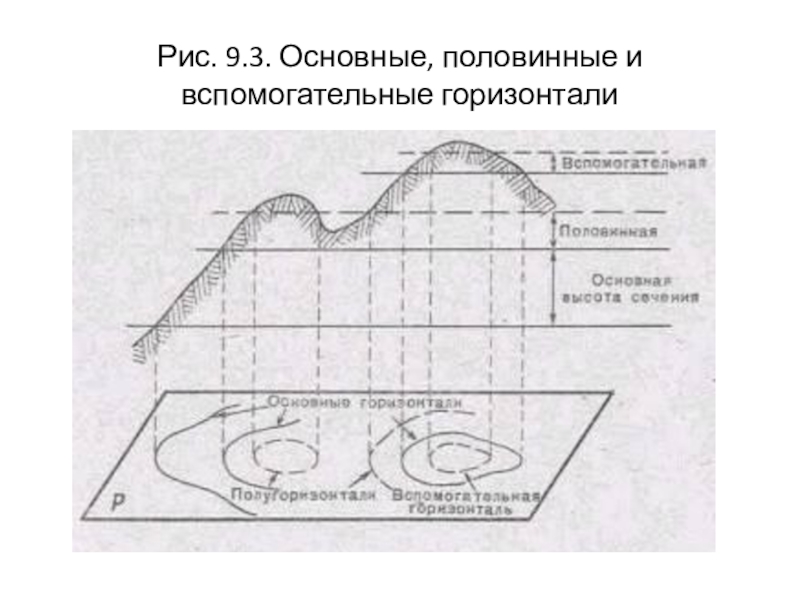

горизонталями. В этих случаях помимо основных горизонталей применяют половинные (полугоризонтали), которые проводятся на карте через половину основной высоты сечения. В отличие от основных, половинные горизонтали вычерчивают прерывистыми линиями. В отдельных местах, где нужные подробности рельефа не выражаются основными и половинными горизонталями, проводятся между ними еще вспомогательные горизонтали – примерно через четверть высоты сечения.
Их вычерчивают также прерывистыми линиями, но с более короткими звеньями.

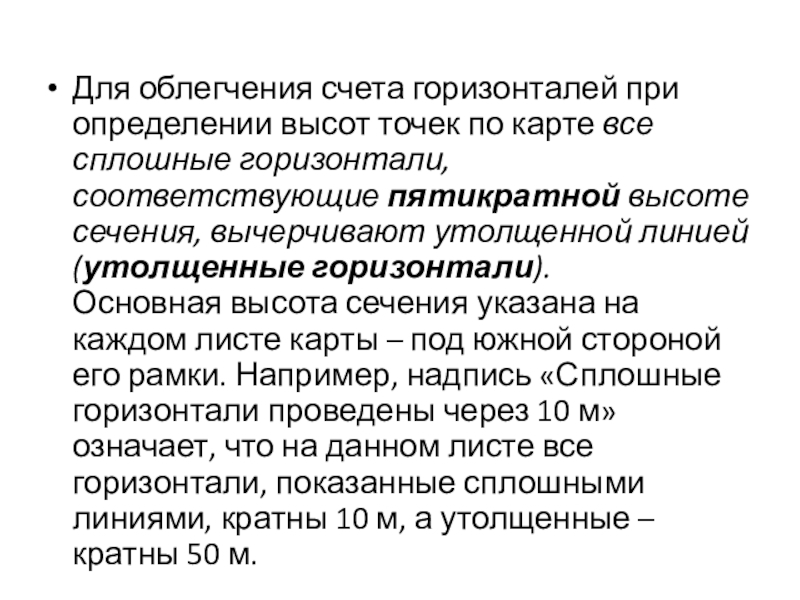

горизонтали, соответствующие пятикратной высоте сечения, вычерчивают утолщенной линией (утолщенные горизонтали). Основная высота сечения указана на каждом листе карты – под южной стороной его рамки. Например, надпись «Сплошные горизонтали проведены через 10 м» означает, что на данном листе все горизонтали, показанные сплошными линиями, кратны 10 м, а утолщенные – кратны 50 м.

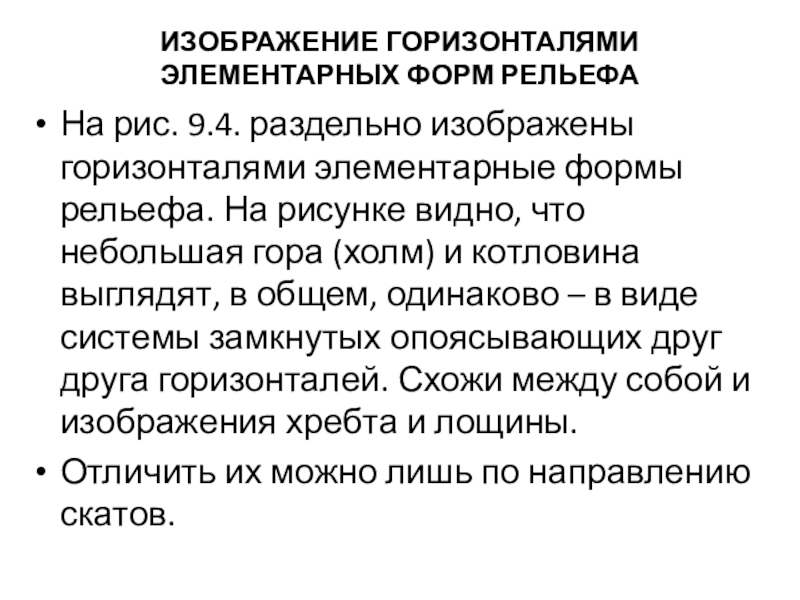

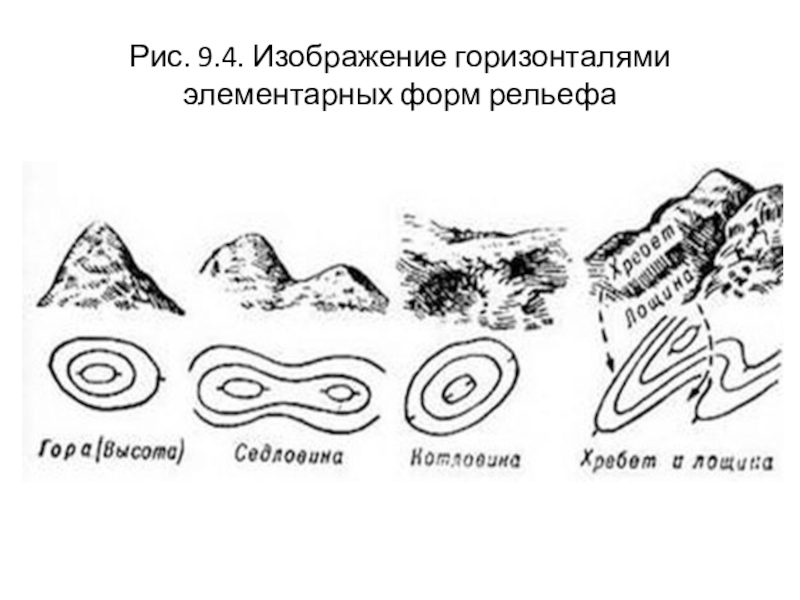

формы рельефа. На рисунке видно, что небольшая гора (холм) и котловина выглядят, в общем, одинаково – в виде системы замкнутых опоясывающих друг друга горизонталей. Схожи между собой и изображения хребта и лощины.
Отличить их можно лишь по направлению скатов.

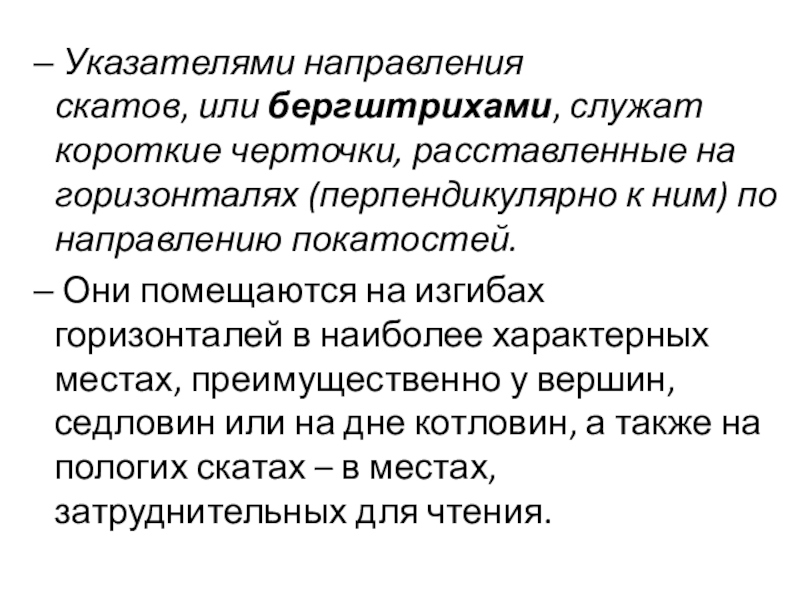

направлению покатостей.
Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин, седловин или на дне котловин, а также на пологих скатах – в местах, затруднительных для чтения.

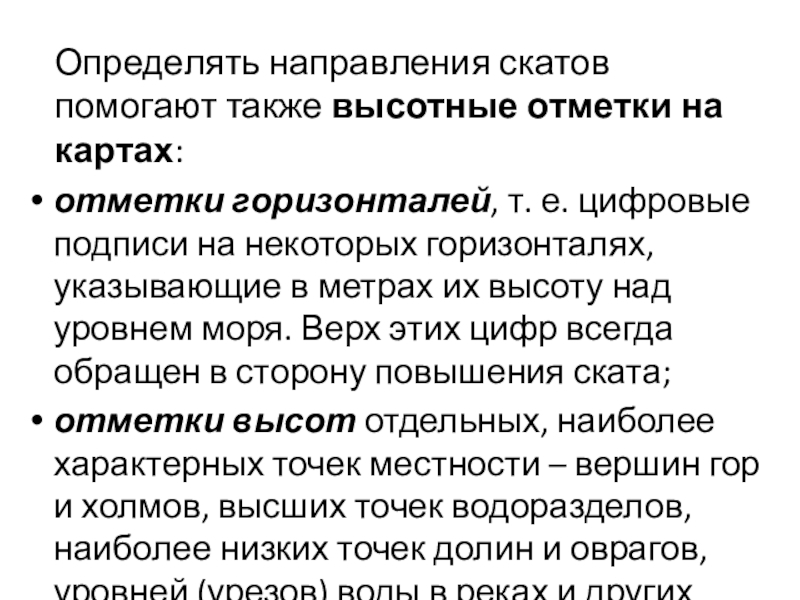

цифровые подписи на некоторых горизонталях, указывающие в метрах их высоту над уровнем моря. Верх этих цифр всегда обращен в сторону повышения ската;
отметки высот отдельных, наиболее характерных точек местности – вершин гор и холмов, высших точек водоразделов, наиболее низких точек долин и оврагов, уровней (урезов) воды в реках и других водоемах и т. п.

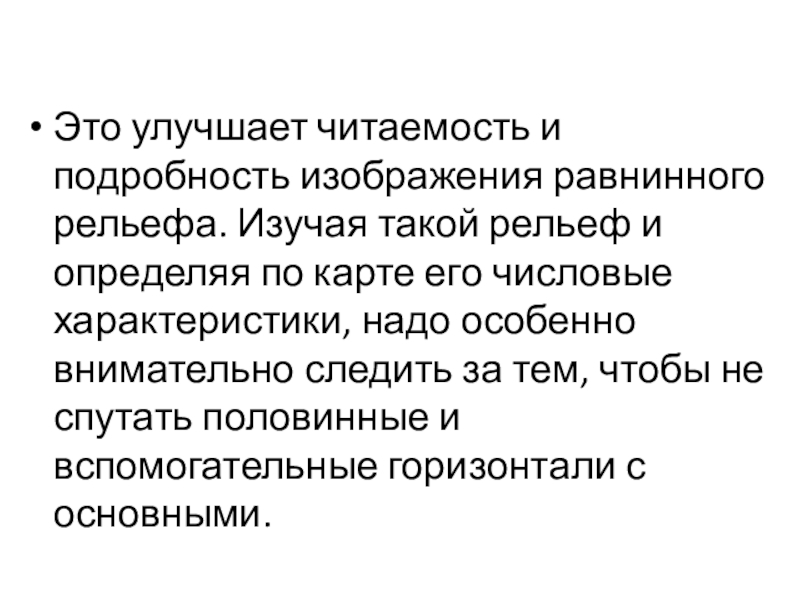

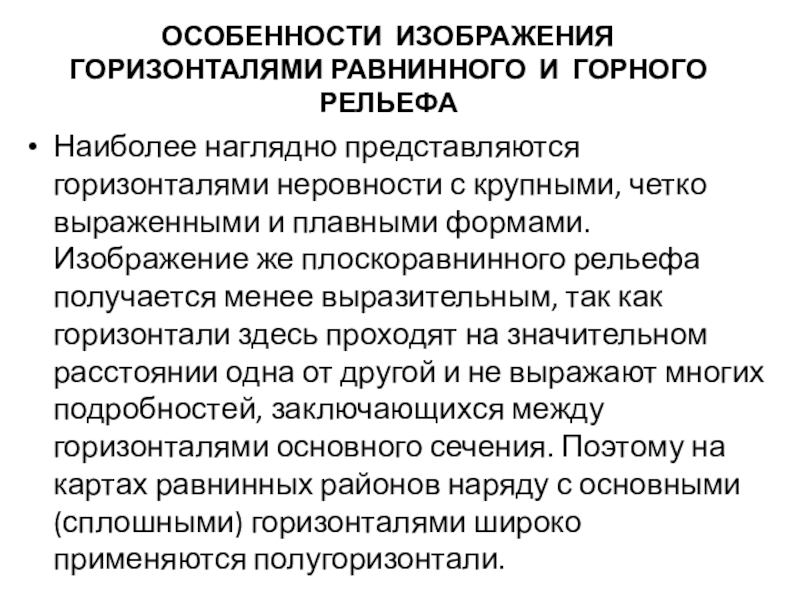

с крупными, четко выраженными и плавными формами. Изображение же плоскоравнинного рельефа получается менее выразительным, так как горизонтали здесь проходят на значительном расстоянии одна от другой и не выражают многих подробностей, заключающихся между горизонталями основного сечения. Поэтому на картах равнинных районов наряду с основными (сплошными) горизонталями широко применяются полугоризонтали.

и определяя по карте его числовые характеристики, надо особенно внимательно следить за тем, чтобы не спутать половинные и вспомогательные горизонтали с основными.

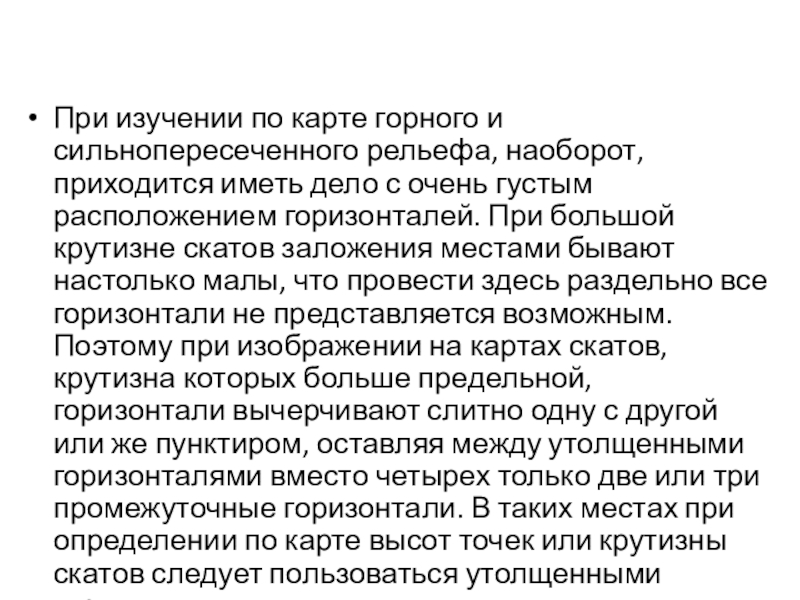

дело с очень густым расположением горизонталей. При большой крутизне скатов заложения местами бывают настолько малы, что провести здесь раздельно все горизонтали не представляется возможным. Поэтому при изображении на картах скатов, крутизна которых больше предельной, горизонтали вычерчивают слитно одну с другой или же пунктиром, оставляя между утолщенными горизонталями вместо четырех только две или три промежуточные горизонтали. В таких местах при определении по карте высот точек или крутизны скатов следует пользоваться утолщенными горизонталями.

«заложение ската»

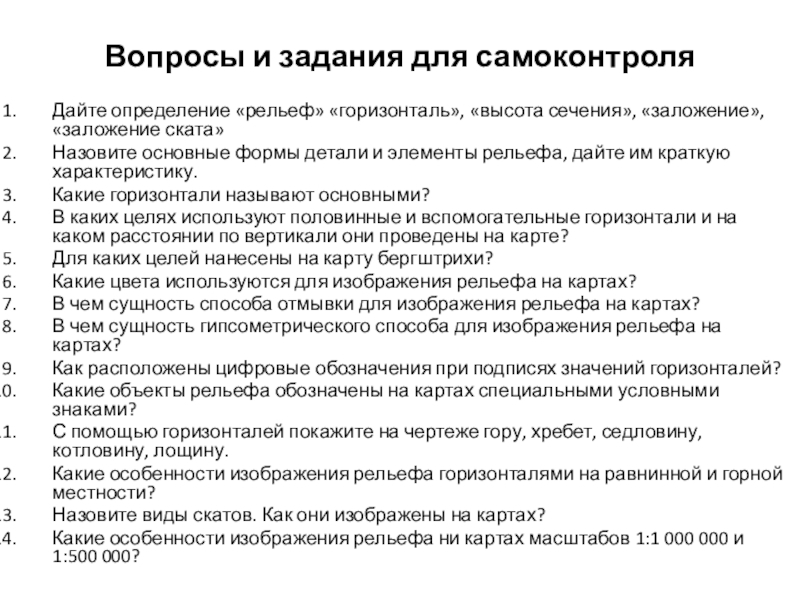

Назовите основные формы детали и элементы рельефа, дайте им краткую характеристику.
Какие горизонтали называют основными?
В каких целях используют половинные и вспомогательные горизонтали и на каком расстоянии по вертикали они проведены на карте?
Для каких целей нанесены на карту бергштрихи?

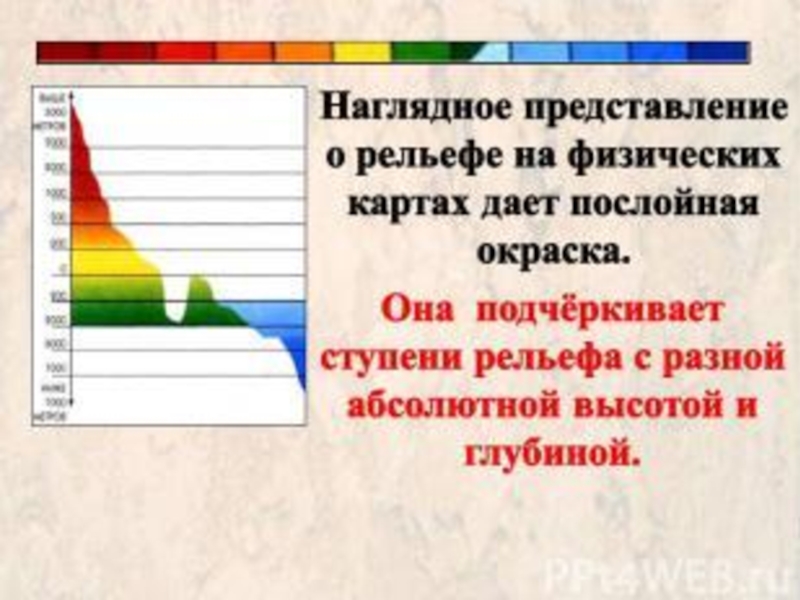

Какие цвета используются для изображения рельефа на картах?
В чем сущность способа отмывки для изображения рельефа на картах?
В чем сущность гипсометрического способа для изображения рельефа на картах?
Как расположены цифровые обозначения при подписях значений горизонталей?
Какие объекты рельефа обозначены на картах специальными условными знаками?
С помощью горизонталей покажите на чертеже гору, хребет, седловину, котловину, лощину.
Какие особенности изображения рельефа горизонталями на равнинной и горной местности?
Назовите виды скатов. Как они изображены на картах?
Какие особенности изображения рельефа ни картах масштабов 1:1 000 000 и 1:500 000?
