Презентация, доклад к уроку по дисциплине Основы геодезии для 2 курса по теме Нивелирование Специальность: 08.02.01 Строительство и эксплуатация зданий и сооружений

ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СВЕРДЛОВСКОЙ ОБЛАСТИ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА

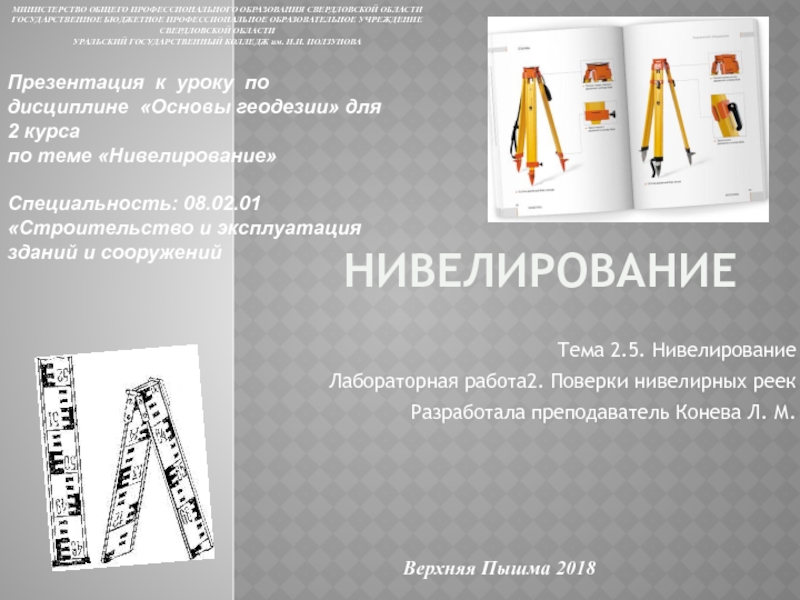

Презентация к уроку по дисциплине «Основы геодезии» для 2 курса по теме «Нивелирование» Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений

Верхняя Пышма 2018

типам нивелиров.
Рейка нивелирная РН-05 односторонняя, штриховая с инварной полосой применяется для измерения превышений с точностью 0.5 мм на 1 км хода.

превышений с точностью 3 мм на 1 км хода.

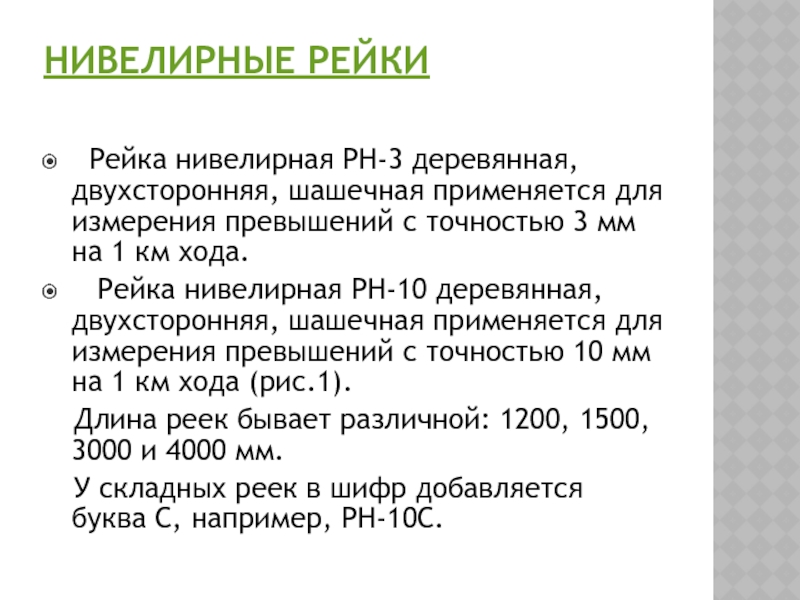

Рейка нивелирная РН-10 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 10 мм на 1 км хода (рис.1).
Длина реек бывает различной: 1200, 1500, 3000 и 4000 мм.
У складных реек в шифр добавляется буква С, например, РН-10С.

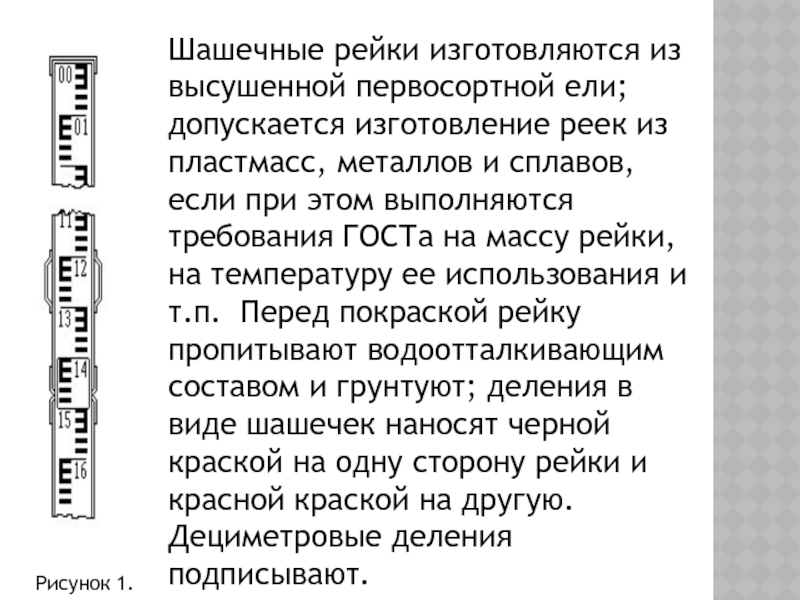

пластмасс, металлов и сплавов, если при этом выполняются требования ГОСТа на массу рейки, на температуру ее использования и т.п. Перед покраской рейку пропитывают водоотталкивающим составом и грунтуют; деления в виде шашечек наносят черной краской на одну сторону рейки и красной краской на другую. Дециметровые деления подписывают.

Рисунок 1.

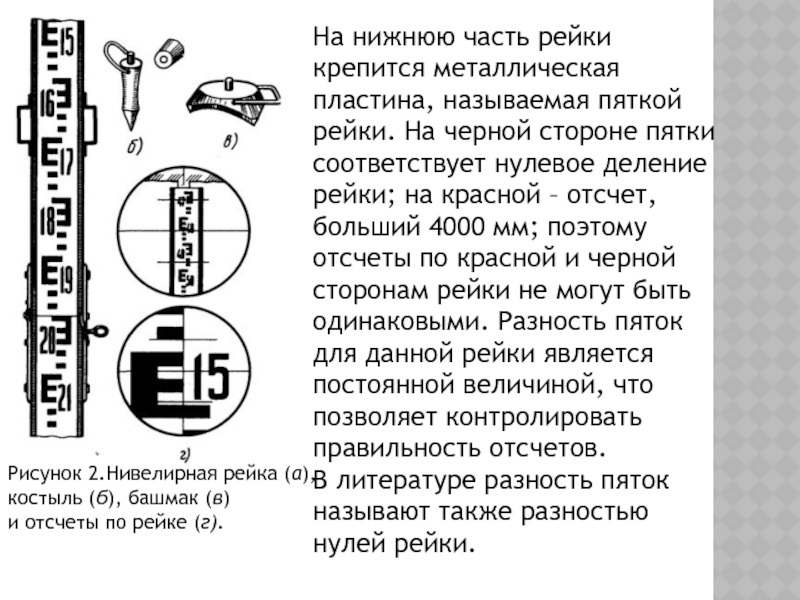

черной стороне пятки соответствует нулевое деление рейки; на красной – отсчет, больший 4000 мм; поэтому отсчеты по красной и черной сторонам рейки не могут быть одинаковыми. Разность пяток для данной рейки является постоянной величиной, что позволяет контролировать правильность отсчетов.
В литературе разность пяток называют также разностью нулей рейки.

Рисунок 2.Нивелирная рейка (а), костыль (б), башмак (в)
и отсчеты по рейке (г).

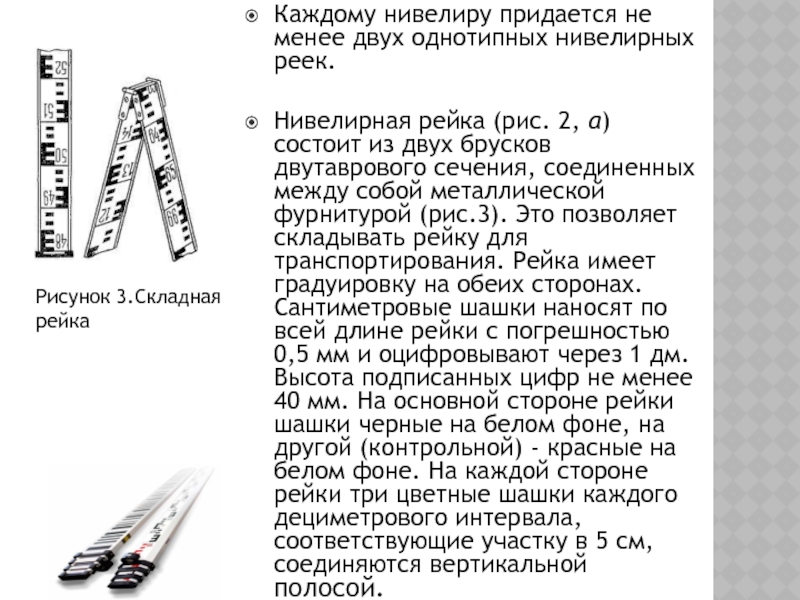

состоит из двух брусков двутаврового сечения, соединенных между собой металлической фурнитурой (рис.3). Это позволяет складывать рейку для транспортирования. Рейка имеет градуировку на обеих сторонах. Сантиметровые шашки наносят по всей длине рейки с погрешностью 0,5 мм и оцифровывают через 1 дм. Высота подписанных цифр не менее 40 мм. На основной стороне рейки шашки черные на белом фоне, на другой (контрольной) - красные на белом фоне. На каждой стороне рейки три цветные шашки каждого дециметрового интервала, соответствующие участку в 5 см, соединяются вертикальной полосой.

Рисунок 3.Складная
рейка

со шкалой деления (разграфкой с 10 мм, подписью цифр "прямо", длиной 3000 мм, складная). Для точных и технических работ выпускают рейки длиной 3 и 4 м.

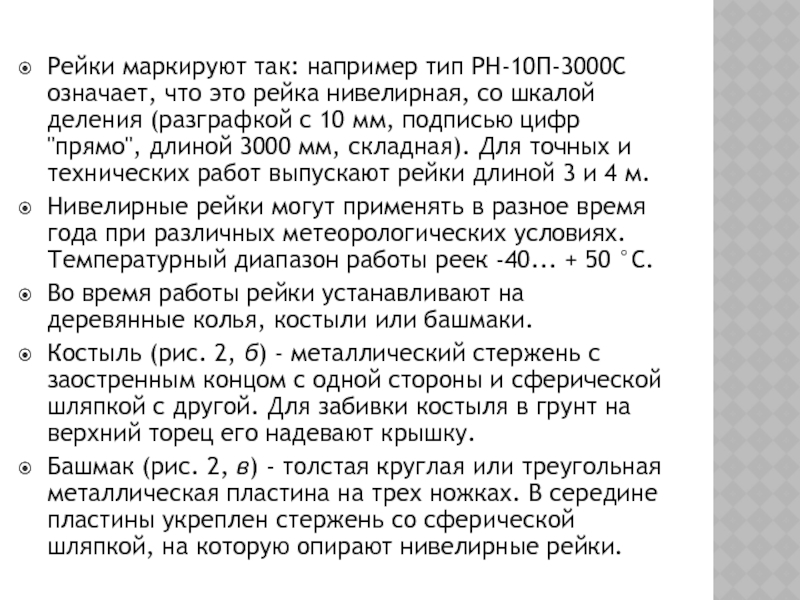

Нивелирные рейки могут применять в разное время года при различных метеорологических условиях. Температурный диапазон работы реек -40... + 50 °С.
Во время работы рейки устанавливают на деревянные колья, костыли или башмаки.
Костыль (рис. 2, б) - металлический стержень с заостренным концом с одной стороны и сферической шляпкой с другой. Для забивки костыля в грунт на верхний торец его надевают крышку.
Башмак (рис. 2, в) - толстая круглая или треугольная металлическая пластина на трех ножках. В середине пластины укреплен стержень со сферической шляпкой, на которую опирают нивелирные рейки.

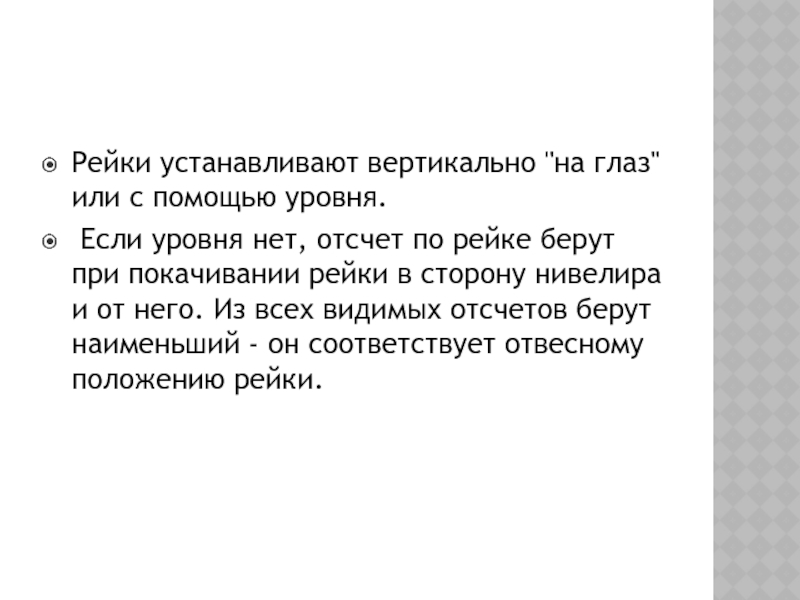

нет, отсчет по рейке берут при покачивании рейки в сторону нивелира и от него. Из всех видимых отсчетов берут наименьший - он соответствует отвесному положению рейки.

или отвес.

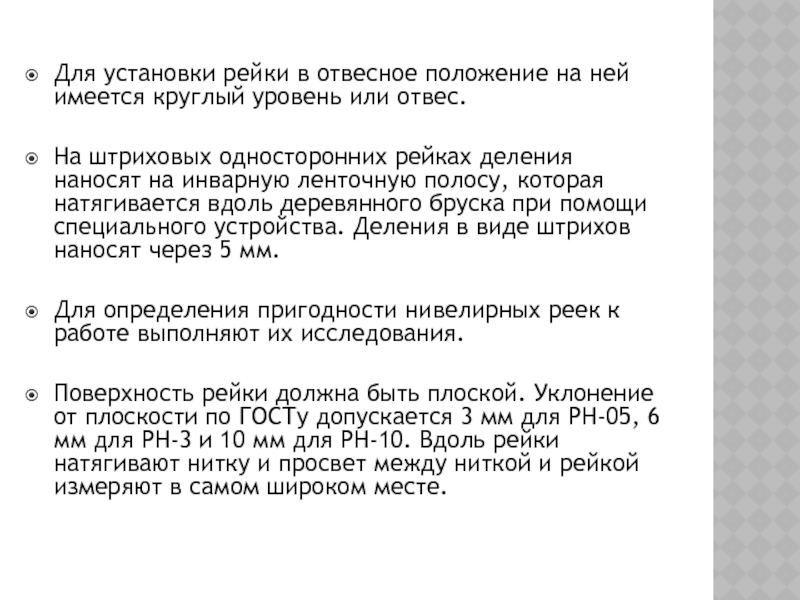

На штриховых односторонних рейках деления наносят на инварную ленточную полосу, которая натягивается вдоль деревянного бруска при помощи специального устройства. Деления в виде штрихов наносят через 5 мм.

Для определения пригодности нивелирных реек к работе выполняют их исследования.

Поверхность рейки должна быть плоской. Уклонение от плоскости по ГОСТу допускается 3 мм для РН-05, 6 мм для РН-3 и 10 мм для РН-10. Вдоль рейки натягивают нитку и просвет между ниткой и рейкой измеряют в самом широком месте.

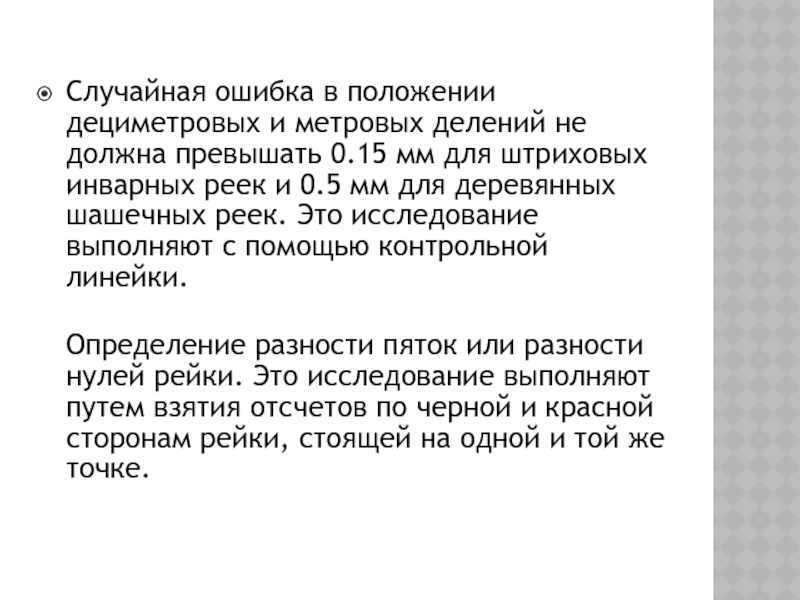

0.15 мм для штриховых инварных реек и 0.5 мм для деревянных шашечных реек. Это исследование выполняют с помощью контрольной линейки.
Определение разности пяток или разности нулей рейки. Это исследование выполняют путем взятия отсчетов по черной и красной сторонам рейки, стоящей на одной и той же точке.

нити сетки нитей нивелира.

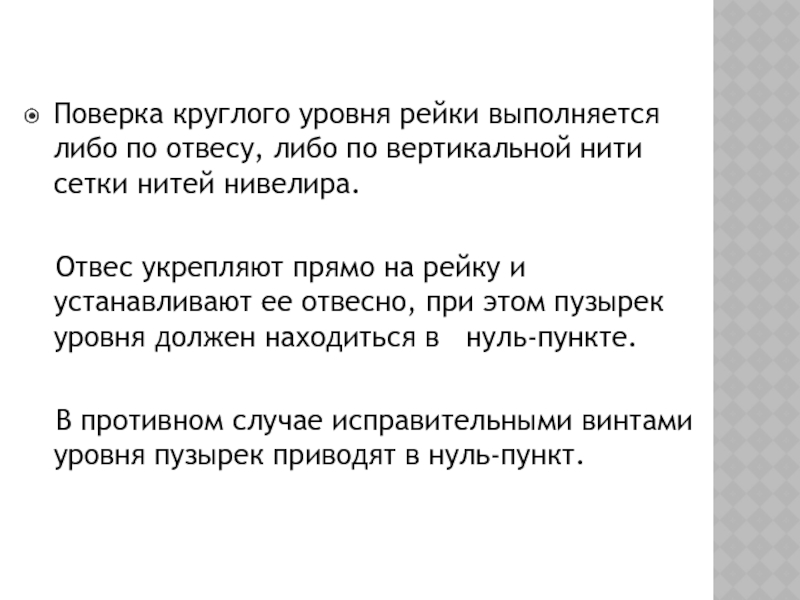

Отвес укрепляют прямо на рейку и устанавливают ее отвесно, при этом пузырек уровня должен находиться в нуль-пункте.

В противном случае исправительными винтами уровня пузырек приводят в нуль-пункт.

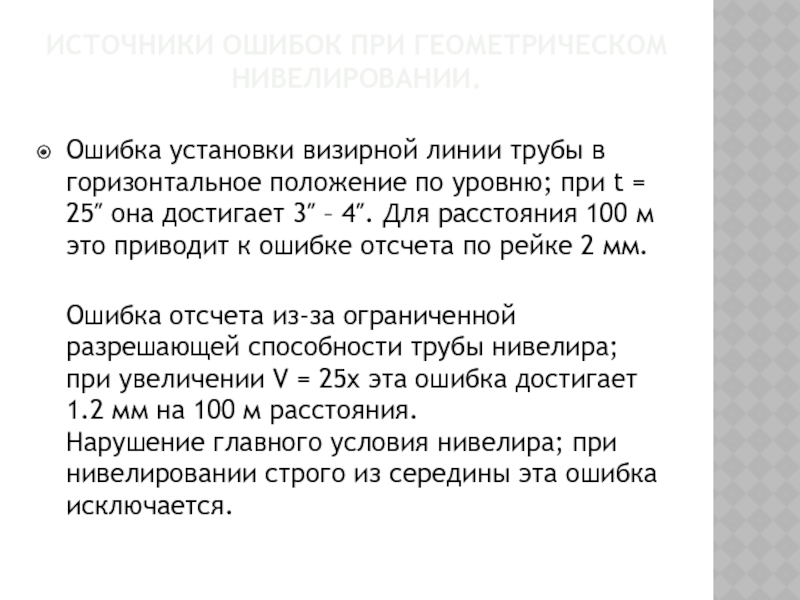

положение по уровню; при t = 25″ она достигает 3″ – 4″. Для расстояния 100 м это приводит к ошибке отсчета по рейке 2 мм.
Ошибка отсчета из-за ограниченной разрешающей способности трубы нивелира; при увеличении V = 25x эта ошибка достигает 1.2 мм на 100 м расстояния. Нарушение главного условия нивелира; при нивелировании строго из середины эта ошибка исключается.

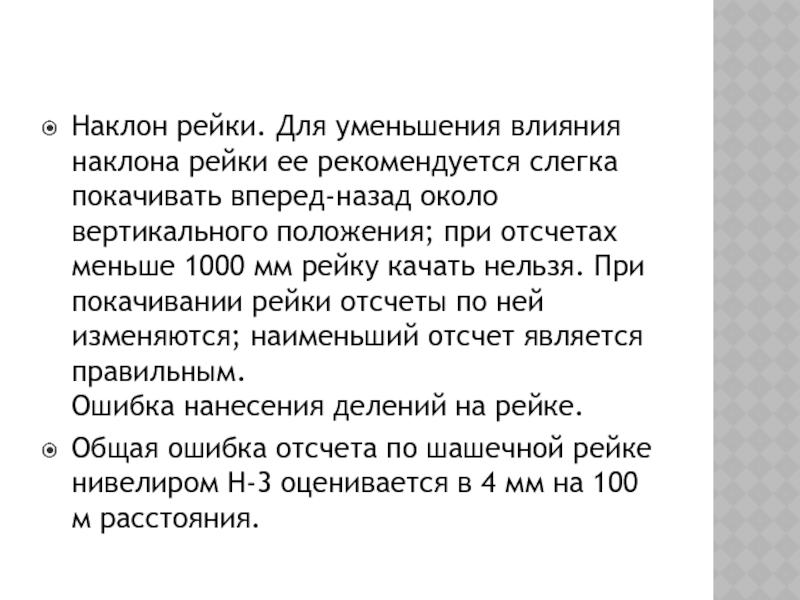

вперед-назад около вертикального положения; при отсчетах меньше 1000 мм рейку качать нельзя. При покачивании рейки отсчеты по ней изменяются; наименьший отсчет является правильным. Ошибка нанесения делений на рейке.
Общая ошибка отсчета по шашечной рейке нивелиром Н-3 оценивается в 4 мм на 100 м расстояния.

и РН-10.
1)  Ось круглого уровня должна  быть параллельна геометрической оси рейки.

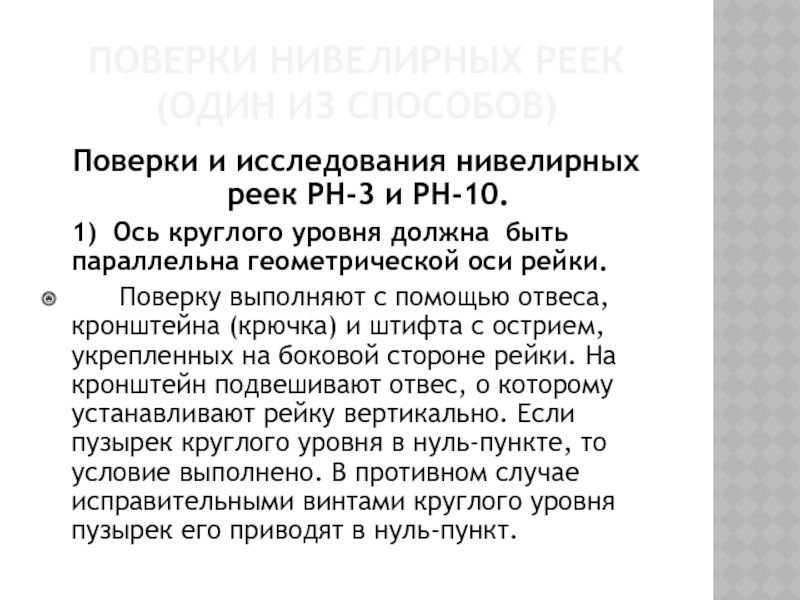

      Поверку выполняют с помощью отвеса, кронштейна (крючка) и штифта с острием, укрепленных на боковой стороне рейки. На кронштейн подвешивают отвес, о которому устанавливают рейку вертикально. Если пузырек круглого уровня в нуль-пункте, то условие выполнено. В противном случае исправительными винтами круглого уровня пузырек его приводят в нуль-пункт.

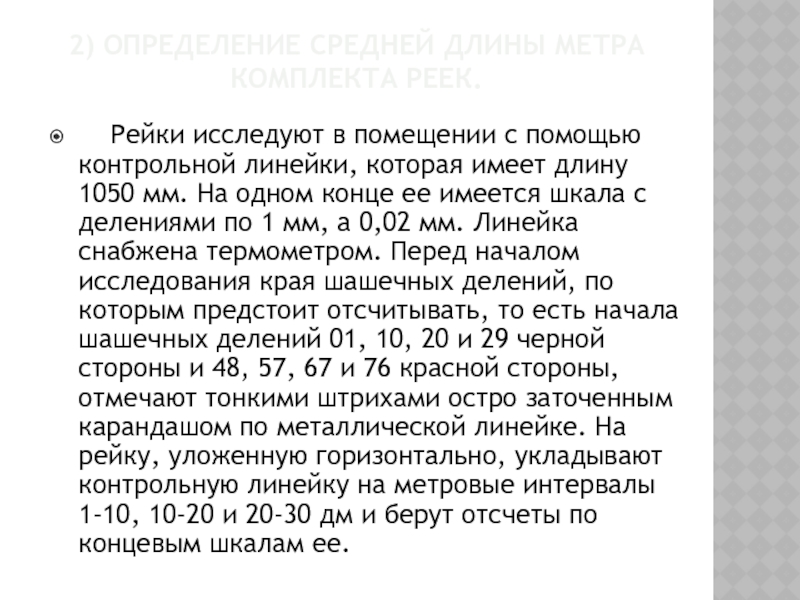

помощью контрольной линейки, которая имеет длину 1050 мм. На одном конце ее имеется шкала с делениями по 1 мм, а 0,02 мм. Линейка снабжена термометром. Перед началом исследования края шашечных делений, по которым предстоит отсчитывать, то есть начала шашечных делений 01, 10, 20 и 29 черной стороны и 48, 57, 67 и 76 красной стороны, отмечают тонкими штрихами остро заточенным карандашом по металлической линейке. На рейку, уложенную горизонтально, укладывают контрольную линейку на метровые интервалы 1-10, 10-20 и 20-30 дм и берут отсчеты по концевым шкалам ее.

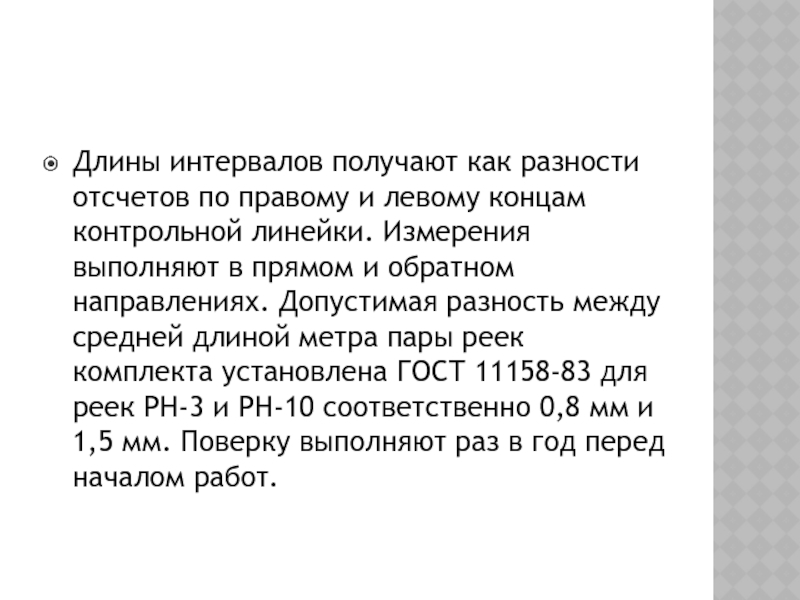

контрольной линейки. Измерения выполняют в прямом и обратном направлениях. Допустимая разность между средней длиной метра пары реек комплекта установлена ГОСТ 11158-83 для реек РН-3 и РН-10 соответственно 0,8 мм и 1,5 мм. Поверку выполняют раз в год перед началом работ.

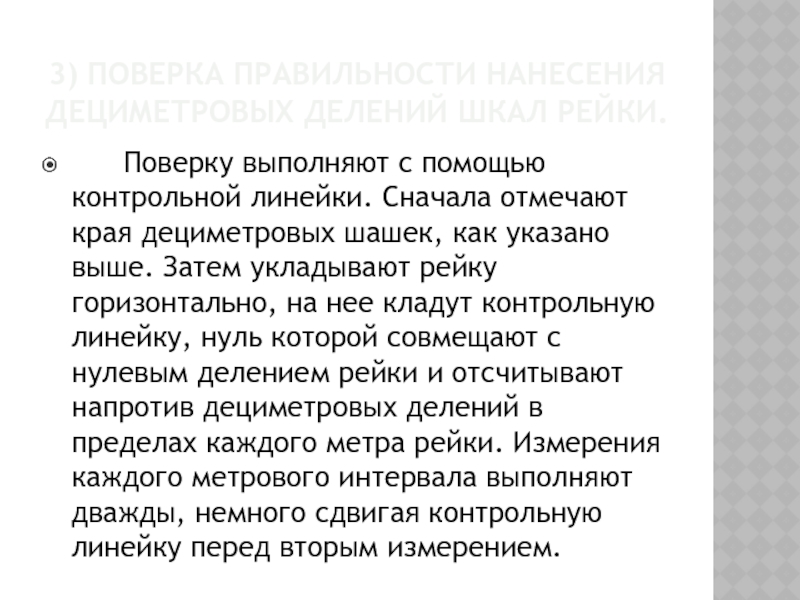

помощью контрольной линейки. Сначала отмечают края дециметровых шашек, как указано выше. Затем укладывают рейку горизонтально, на нее кладут контрольную линейку, нуль которой совмещают с нулевым делением рейки и отсчитывают напротив дециметровых делений в пределах каждого метра рейки. Измерения каждого метрового интервала выполняют дважды, немного сдвигая контрольную линейку перед вторым измерением.

конце исследований записывают температуру контрольной линейки.

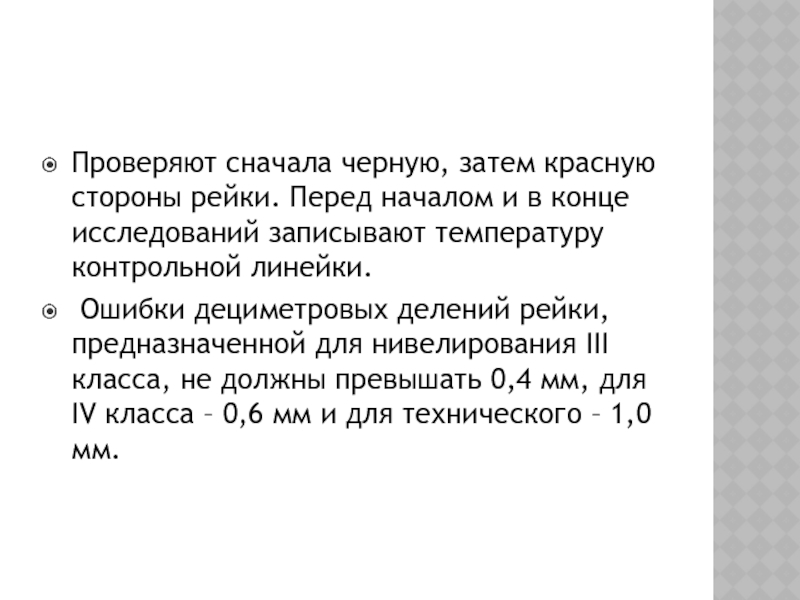

Ошибки дециметровых делений рейки, предназначенной для нивелирования III класса, не должны превышать 0,4 мм, для IV класса – 0,6 мм и для технического – 1,0 мм.

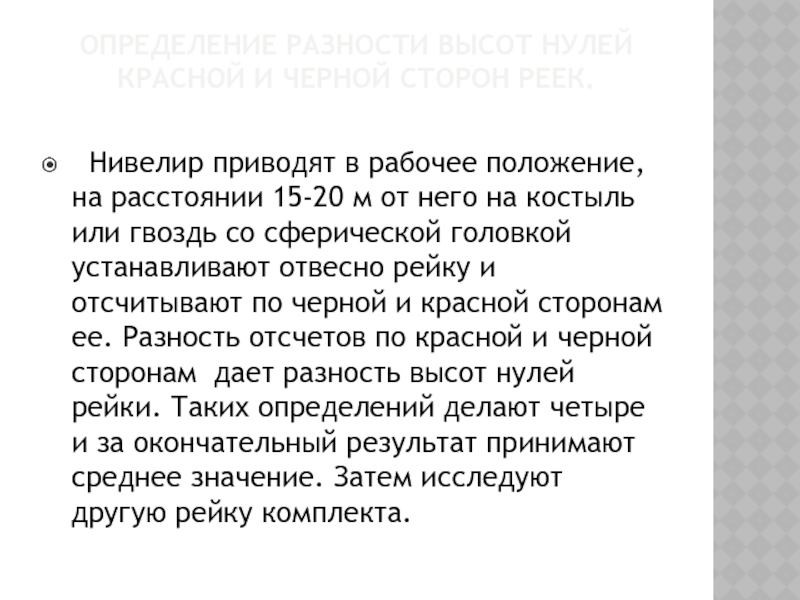

в рабочее положение, на расстоянии 15-20 м от него на костыль или гвоздь со сферической головкой устанавливают отвесно рейку и отсчитывают по черной и красной сторонам ее. Разность отсчетов по красной и черной сторонам  дает разность высот нулей рейки. Таких определений делают четыре и за окончательный результат принимают среднее значение. Затем исследуют другую рейку комплекта.

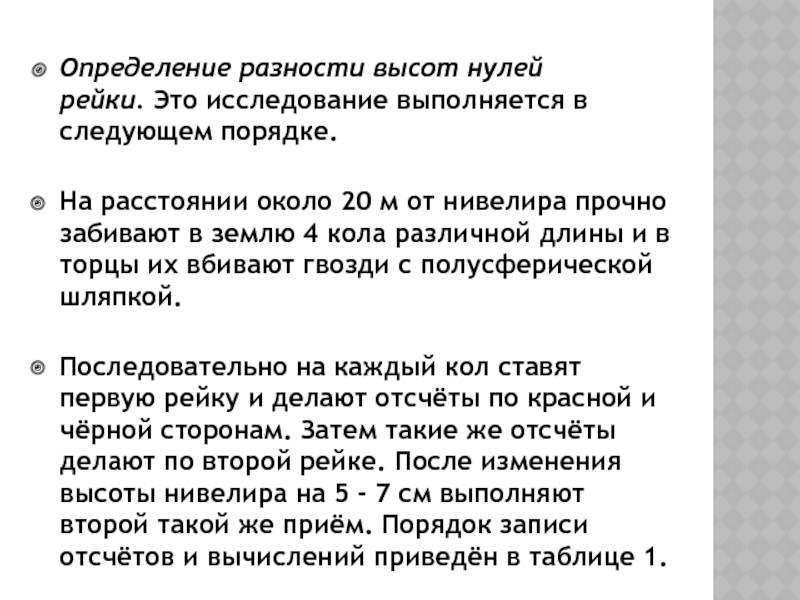

около 20 м от нивелира прочно забивают в землю 4 кола различной длины и в торцы их вбивают гвозди с полусферической шляпкой.

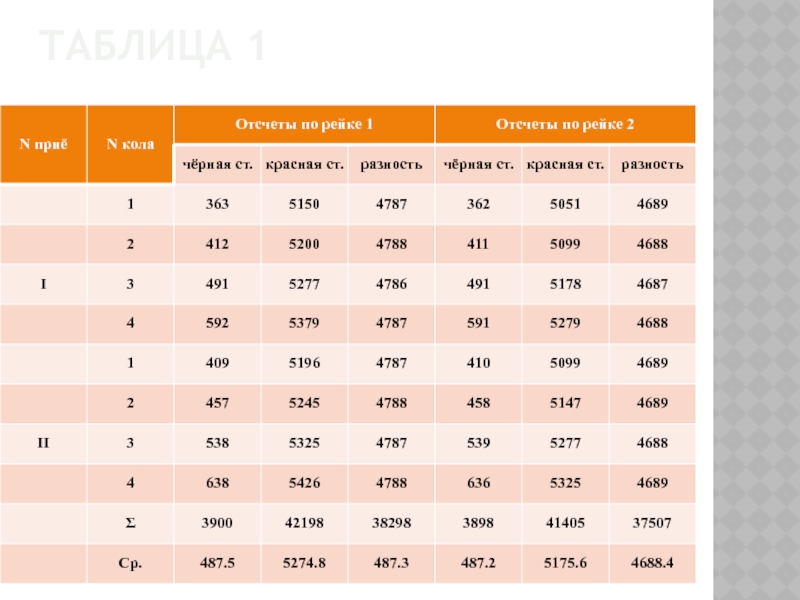

Последовательно на каждый кол ставят первую рейку и делают отсчёты по красной и чёрной сторонам. Затем такие же отсчёты делают по второй рейке. После изменения высоты нивелира на 5 - 7 см выполняют второй такой же приём. Порядок записи отсчётов и вычислений приведён в таблице 1.

мм.
Разность высот нулей красной и чёрной сторон рейки 2 - 4688 мм.

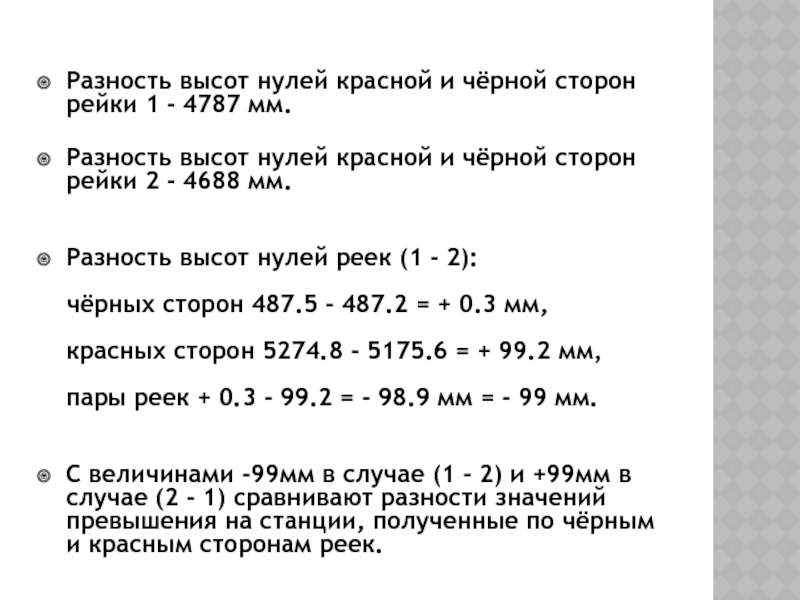

Разность высот нулей реек (1 - 2): чёрных сторон 487.5 - 487.2 = + 0.3 мм, красных сторон 5274.8 - 5175.6 = + 99.2 мм, пары реек + 0.3 - 99.2 = - 98.9 мм = - 99 мм.
С величинами -99мм в случае (1 - 2) и +99мм в случае (2 - 1) сравнивают разности значений превышения на станции, полученные по чёрным и красным сторонам реек.

поверок определяется типом реек.

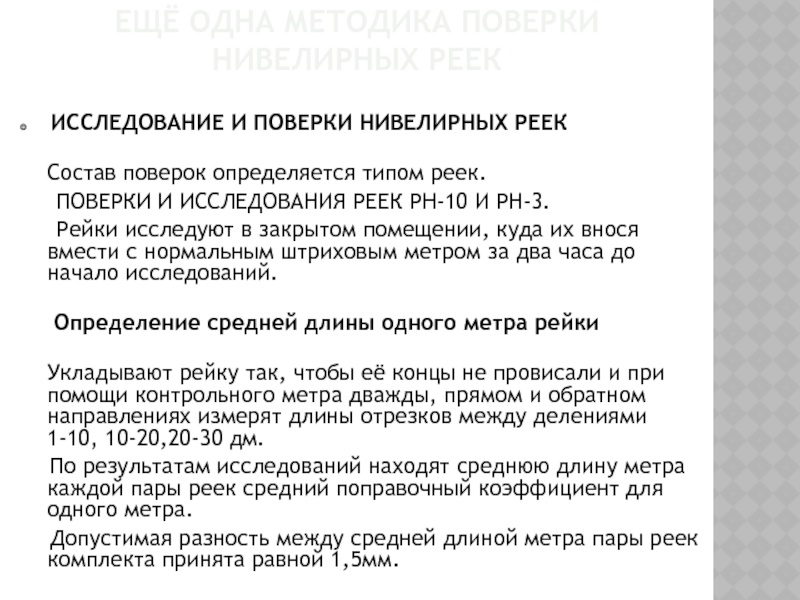

ПОВЕРКИ И ИССЛЕДОВАНИЯ РЕЕК РН-10 И РН-3.
Рейки исследуют в закрытом помещении, куда их внося вмести с нормальным штриховым метром за два часа до начало исследований.
Определение средней длины одного метра рейки
Укладывают рейку так, чтобы её концы не провисали и при помощи контрольного метра дважды, прямом и обратном направлениях измерят длины отрезков между делениями 1-10, 10-20,20-30 дм.
По результатам исследований находят среднюю длину метра каждой пары реек средний поправочный коэффициент для одного метра.
Допустимая разность между средней длиной метра пары реек комплекта принята равной 1,5мм.

линейки, нуль который совмещают с нулевым делением рейки. Отсчеты производят против дециметровых штрихов рейки в пределах каждого метра.
Случайные погрешности дециметровых делений рейки не должны превышать ±0,5мм.
Определение разности высот нулей красной и черной сторон реек

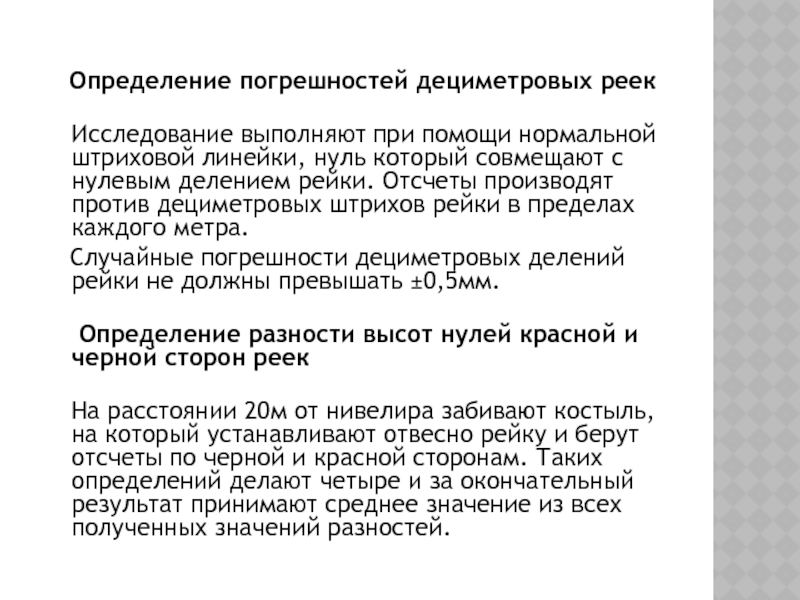

На расстоянии 20м от нивелира забивают костыль, на который устанавливают отвесно рейку и берут отсчеты по черной и красной сторонам. Таких определений делают четыре и за окончательный результат принимают среднее значение из всех полученных значений разностей.

уровня оси рейки

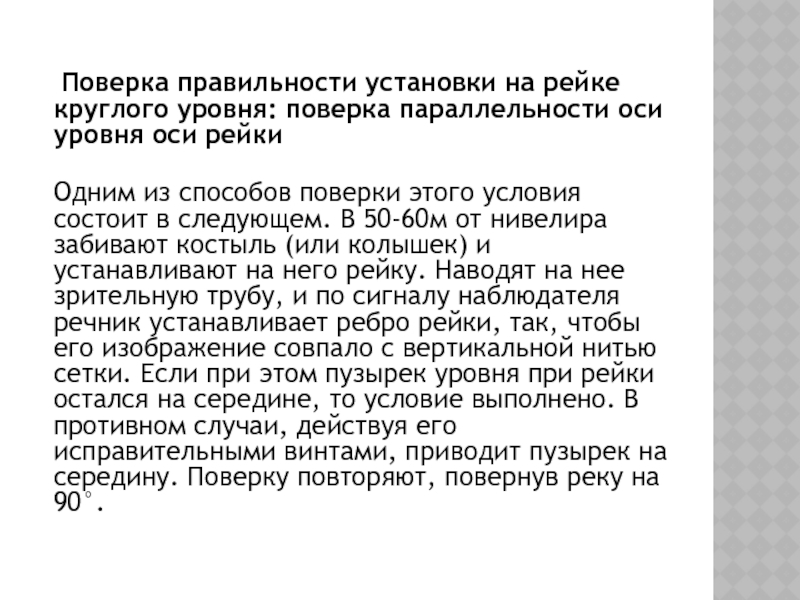

Одним из способов поверки этого условия состоит в следующем. В 50-60м от нивелира забивают костыль (или колышек) и устанавливают на него рейку. Наводят на нее зрительную трубу, и по сигналу наблюдателя речник устанавливает ребро рейки, так, чтобы его изображение совпало с вертикальной нитью сетки. Если при этом пузырек уровня при рейки остался на середине, то условие выполнено. В противном случаи, действуя его исправительными винтами, приводит пузырек на середину. Поверку повторяют, повернув реку на 90°.
