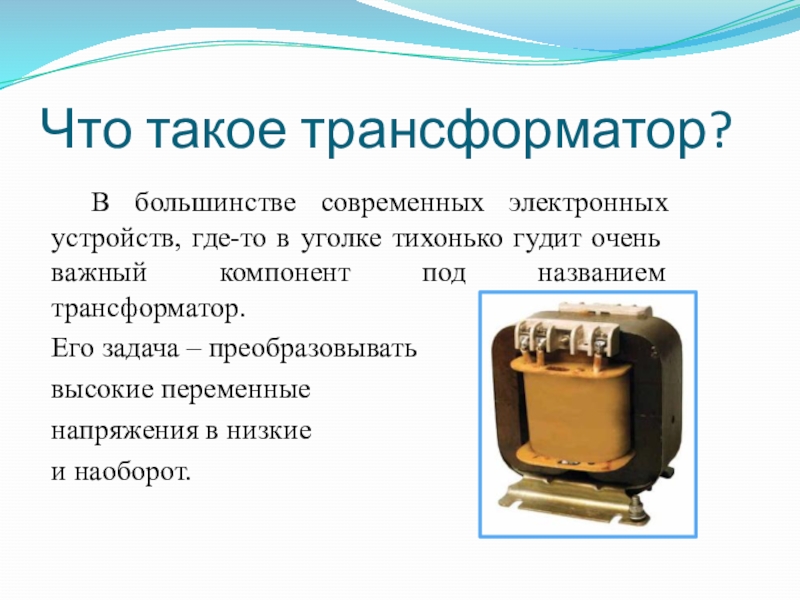

Слайд 2Что такое трансформатор?
В большинстве современных электронных устройств, где-то в уголке тихонько
гудит очень важный компонент под названием трансформатор.
Его задача – преобразовывать
высокие переменные
напряжения в низкие
и наоборот.
Его задача – преобразовывать
высокие переменные
напряжения в низкие
и наоборот.

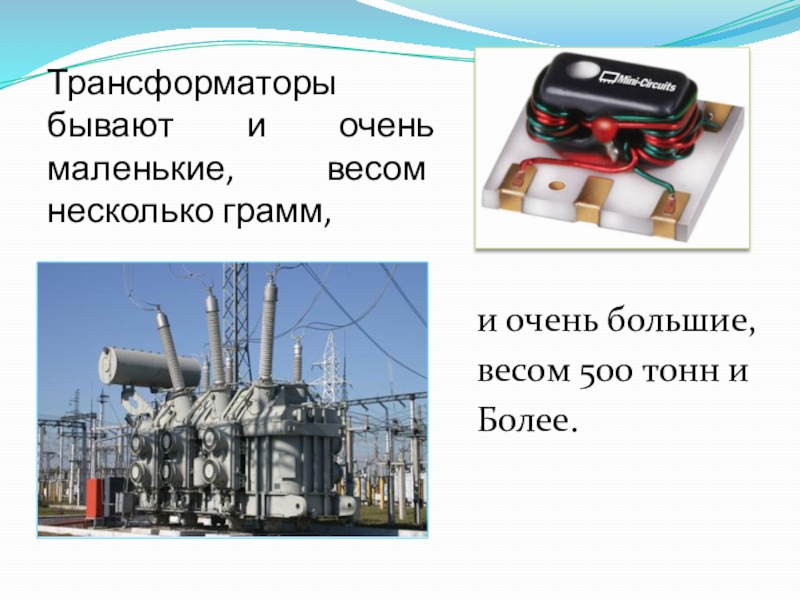

Слайд 3Трансформаторы бывают и очень маленькие, весом несколько грамм,
и очень большие,
весом 500
тонн и
Более.
Более.

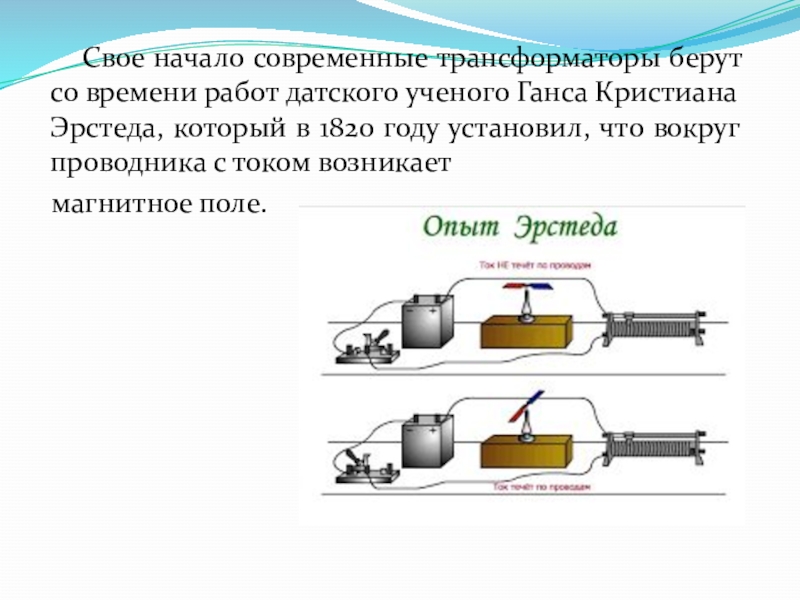

Слайд 4 Свое начало современные трансформаторы берут со времени работ датского ученого Ганса
Кристиана Эрстеда, который в 1820 году установил, что вокруг проводника с током возникает
магнитное поле.
магнитное поле.

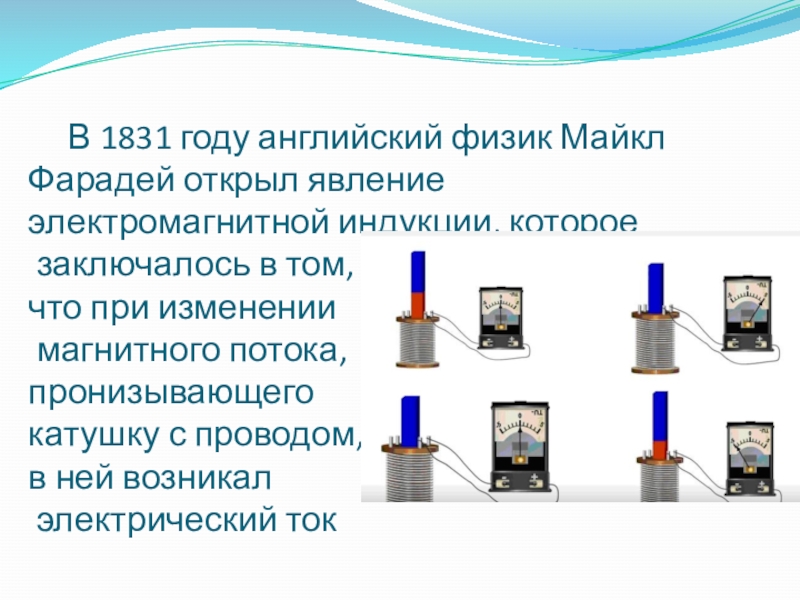

Слайд 5 В 1831 году английский физик Майкл Фарадей открыл явление электромагнитной индукции,
которое
заключалось в том,
что при изменении
магнитного потока,
пронизывающего
катушку с проводом,
в ней возникал
электрический ток
Слайд 6 До изобретения трансформатора оставался один шаг, но он не был сделан,
так как в то время опыты проводились с постоянным током. Долгое время среди ученых было распространено мнение, что переменный ток вреден для здоровья. Даже знаменитый американский изобретатель Томас Эдисон до середины 80-х годов девятнадцатого века был ярым противником переменного тока.

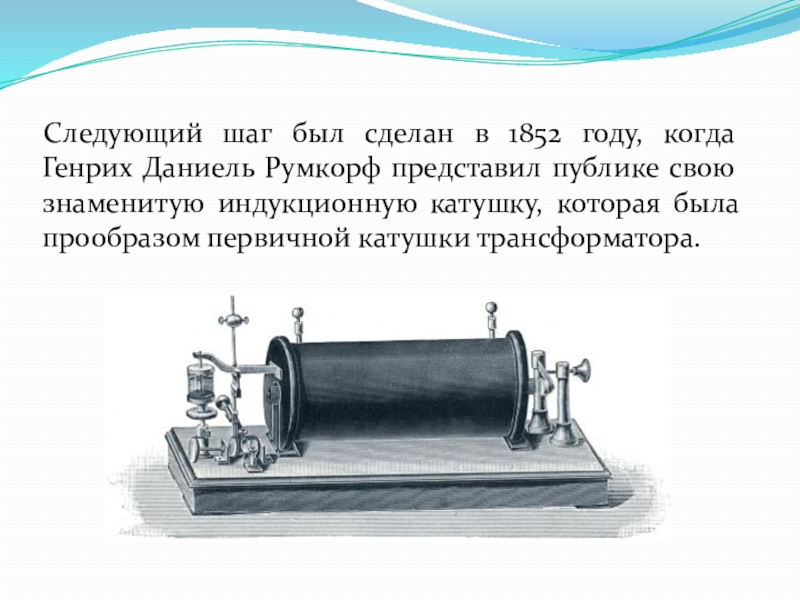

Слайд 7Следующий шаг был сделан в 1852 году, когда Генрих Даниель Румкорф
представил публике свою знаменитую индукционную катушку, которая была прообразом первичной катушки трансформатора.
Слайд 830 ноября 1876 года инженер Павел Николаевич Яблочков, работавший над усовершенствованием
своей электродуговой лампы, предложил питать ее переменным током, с помощью устройства, которое можно назвать первым трансформатором.

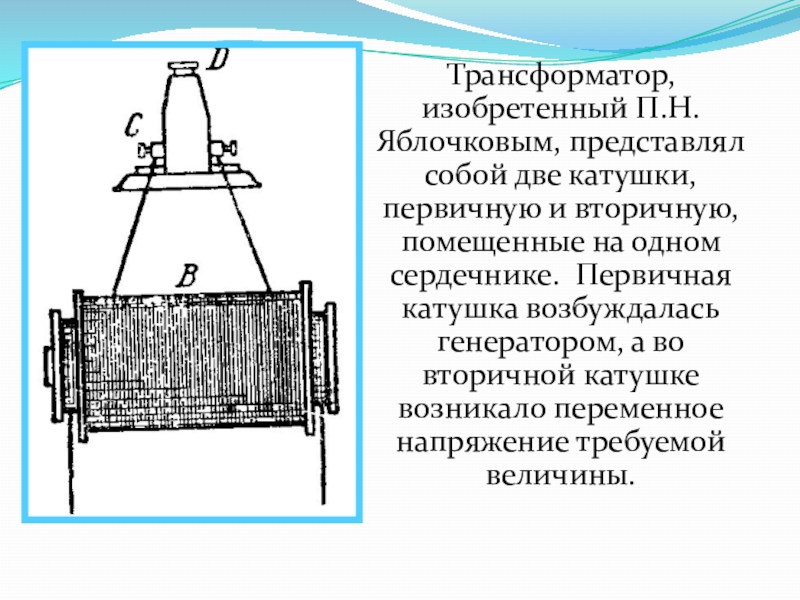

Слайд 9Трансформатор, изобретенный П.Н. Яблочковым, представлял собой две катушки, первичную и вторичную,
помещенные на одном сердечнике. Первичная катушка возбуждалась генератором, а во вторичной катушке возникало переменное напряжение требуемой величины.

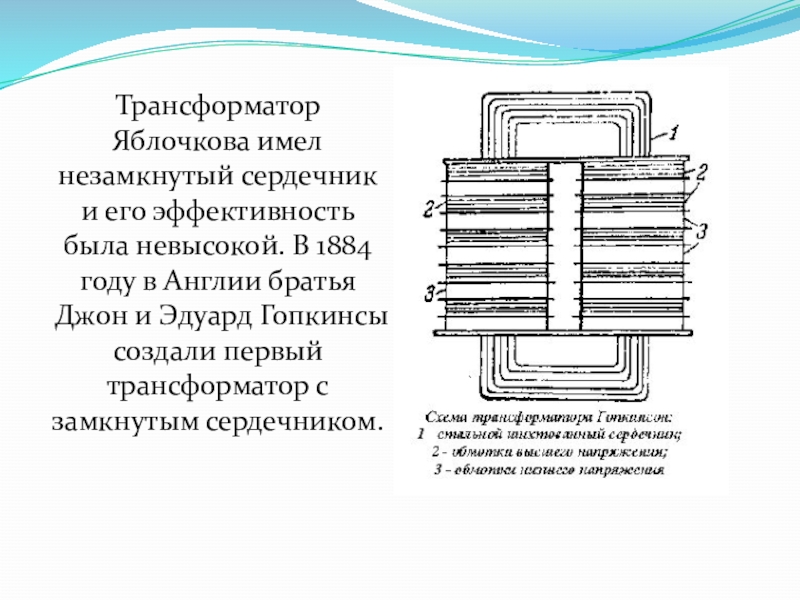

Слайд 10Трансформатор Яблочкова имел незамкнутый сердечник и его эффективность была невысокой. В
1884 году в Англии братья Джон и Эдуард Гопкинсы создали первый трансформатор с замкнутым сердечником.
Слайд 11С изобретением трансформатора возник технический интерес к переменному току. Русский электротехник
Михаил Осипович Доливо-Добровольский в 1889 году предложил трёхфазную систему переменного тока, построил первый трёхфазный асинхронный двигатель и первый трёхфазный трансформатор.

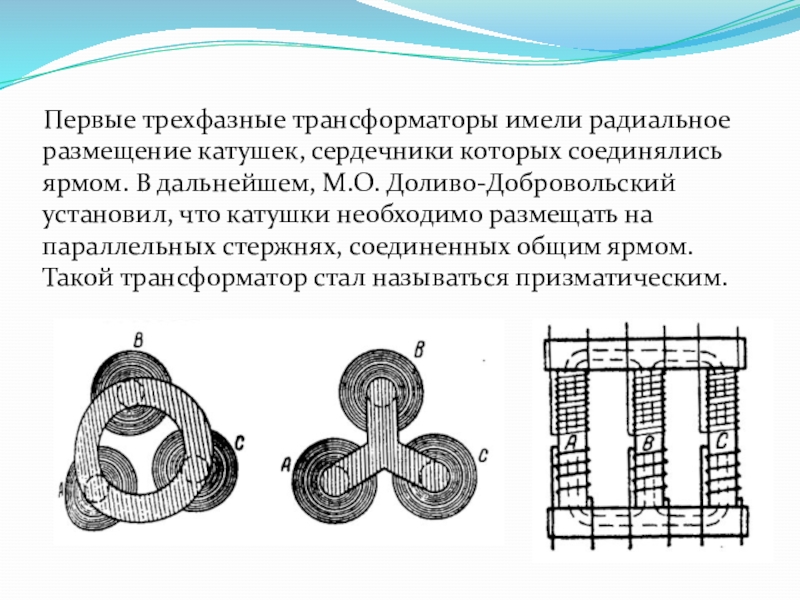

Слайд 12Первые трехфазные трансформаторы имели радиальное размещение катушек, сердечники которых соединялись ярмом.
В дальнейшем, М.О. Доливо-Добровольский установил, что катушки необходимо размещать на параллельных стержнях, соединенных общим ярмом. Такой трансформатор стал называться призматическим.

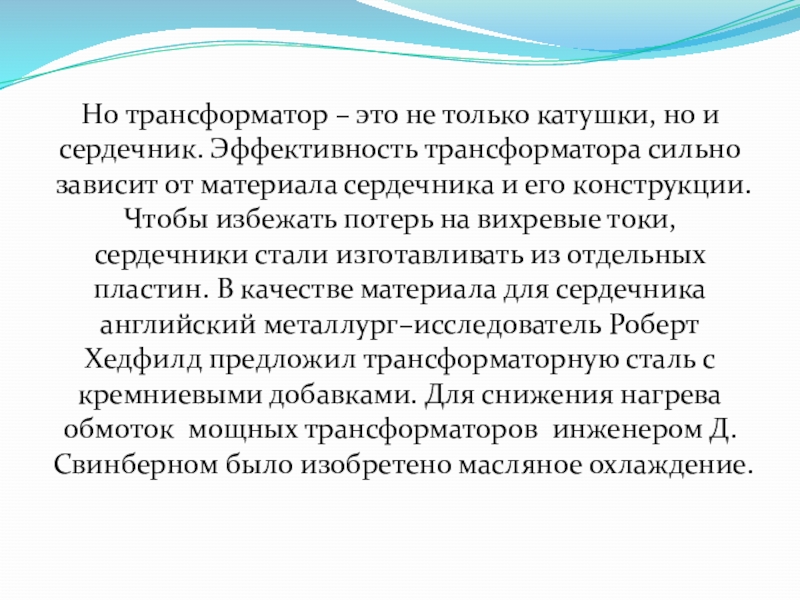

Слайд 13Но трансформатор – это не только катушки, но и сердечник. Эффективность
трансформатора сильно зависит от материала сердечника и его конструкции. Чтобы избежать потерь на вихревые токи, сердечники стали изготавливать из отдельных пластин. В качестве материала для сердечника английский металлург–исследователь Роберт Хедфилд предложил трансформаторную сталь с кремниевыми добавками. Для снижения нагрева обмоток мощных трансформаторов инженером Д. Свинберном было изобретено масляное охлаждение.

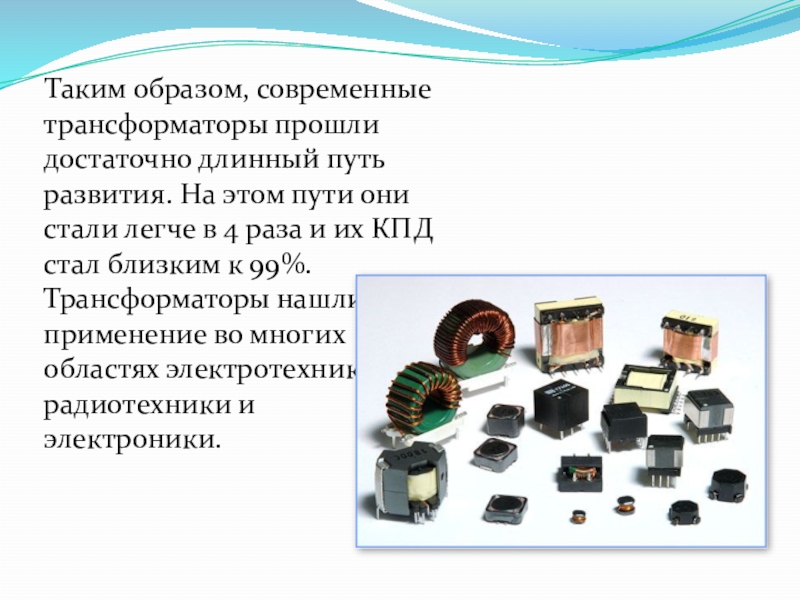

Слайд 14Таким образом, современные трансформаторы прошли достаточно длинный путь развития. На этом
пути они стали легче в 4 раза и их КПД стал близким к 99%. Трансформаторы нашли применение во многих областях электротехники, радиотехники и электроники.
