Презентация, доклад к уроку по дисциплине Автоматизация ТП

пульты, сигнализации

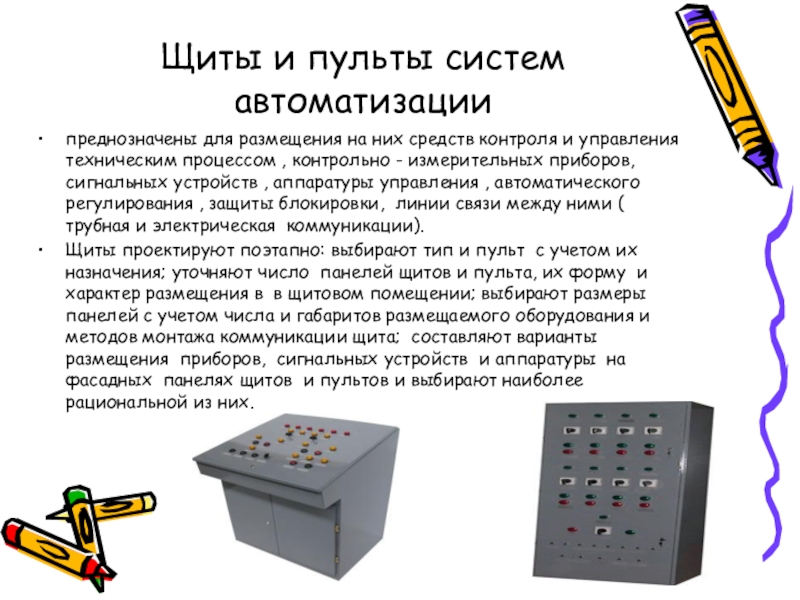

и управления техническим процессом , контрольно - измерительных приборов, сигнальных устройств , аппаратуры управления , автоматического регулирования , защиты блокировки, линии связи между ними ( трубная и электрическая коммуникации).
Щиты проектируют поэтапно: выбирают тип и пульт с учетом их назначения; уточняют число панелей щитов и пульта, их форму и характер размещения в в щитовом помещении; выбирают размеры панелей с учетом числа и габаритов размещаемого оборудования и методов монтажа коммуникации щита; составляют варианты размещения приборов, сигнальных устройств и аппаратуры на фасадных панелях щитов и пультов и выбирают наиболее рациональной из них.

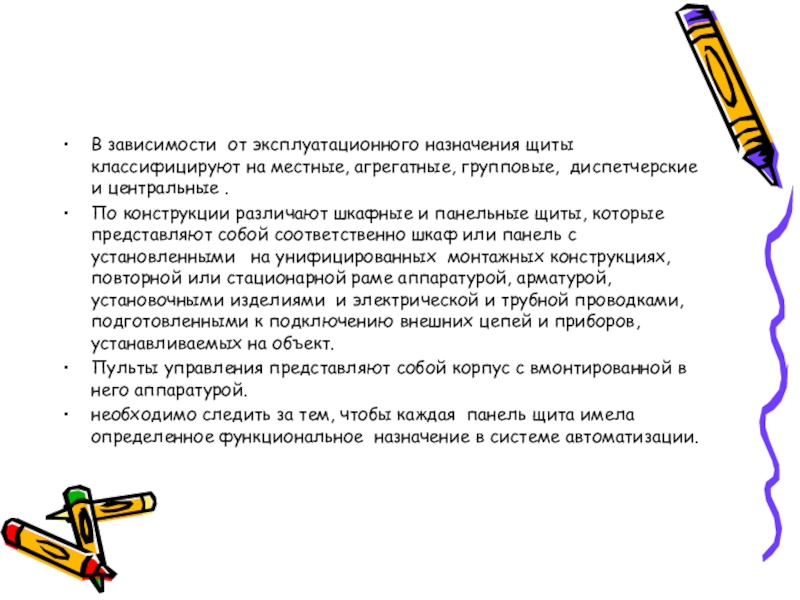

диспетчерские и центральные .
По конструкции различают шкафные и панельные щиты, которые представляют собой соответственно шкаф или панель с установленными на унифицированных монтажных конструкциях, повторной или стационарной раме аппаратурой, арматурой, установочными изделиями и электрической и трубной проводками, подготовленными к подключению внешних цепей и приборов, устанавливаемых на объект.
Пульты управления представляют собой корпус с вмонтированной в него аппаратурой.
необходимо следить за тем, чтобы каждая панель щита имела определенное функциональное назначение в системе автоматизации.

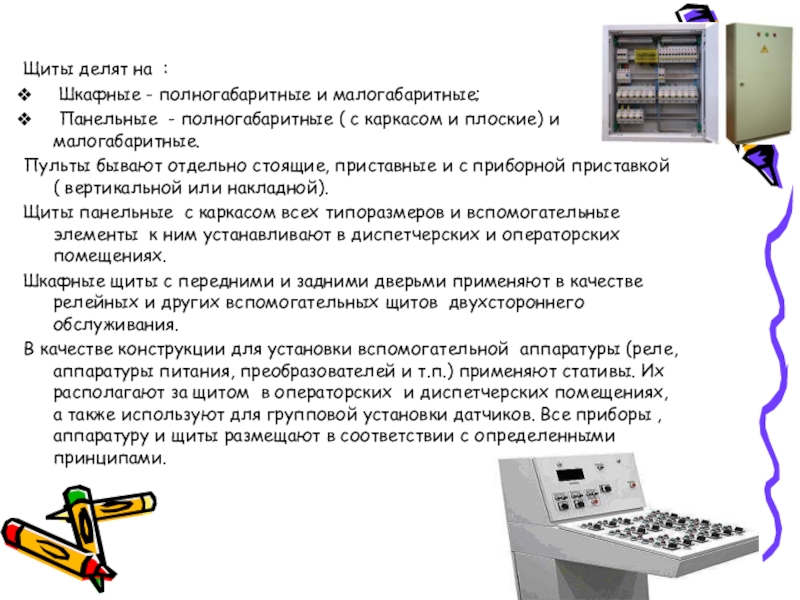

полногабаритные ( с каркасом и плоские) и малогабаритные.
Пульты бывают отдельно стоящие, приставные и с приборной приставкой ( вертикальной или накладной).
Щиты панельные с каркасом всех типоразмеров и вспомогательные элементы к ним устанавливают в диспетчерских и операторских помещениях.
Шкафные щиты с передними и задними дверьми применяют в качестве релейных и других вспомогательных щитов двухстороннего обслуживания.
В качестве конструкции для установки вспомогательной аппаратуры (реле, аппаратуры питания, преобразователей и т.п.) применяют стативы. Их располагают за щитом в операторских и диспетчерских помещениях, а также используют для групповой установки датчиков. Все приборы , аппаратуру и щиты размещают в соответствии с определенными принципами.

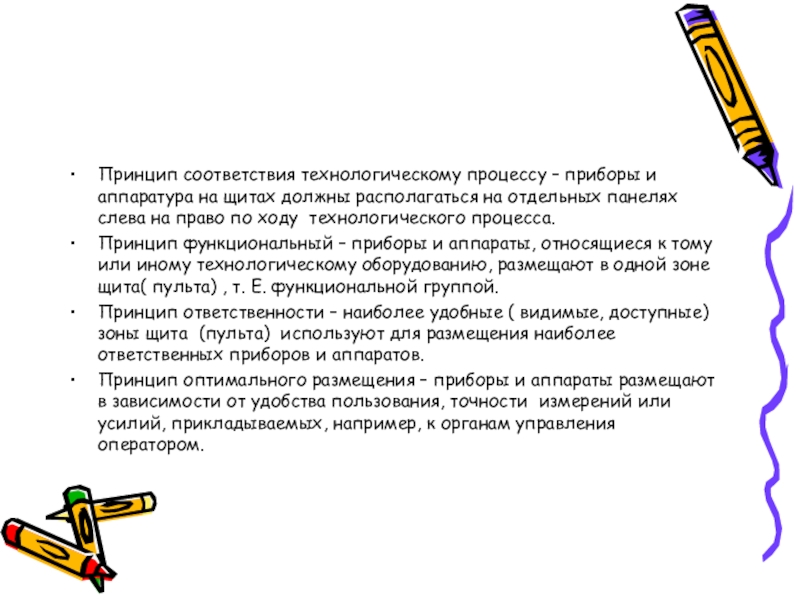

располагаться на отдельных панелях слева на право по ходу технологического процесса.
Принцип функциональный – приборы и аппараты, относящиеся к тому или иному технологическому оборудованию, размещают в одной зоне щита( пульта) , т. Е. функциональной группой.
Принцип ответственности – наиболее удобные ( видимые, доступные)зоны щита (пульта) используют для размещения наиболее ответственных приборов и аппаратов.
Принцип оптимального размещения – приборы и аппараты размещают в зависимости от удобства пользования, точности измерений или усилий, прикладываемых, например, к органам управления оператором.

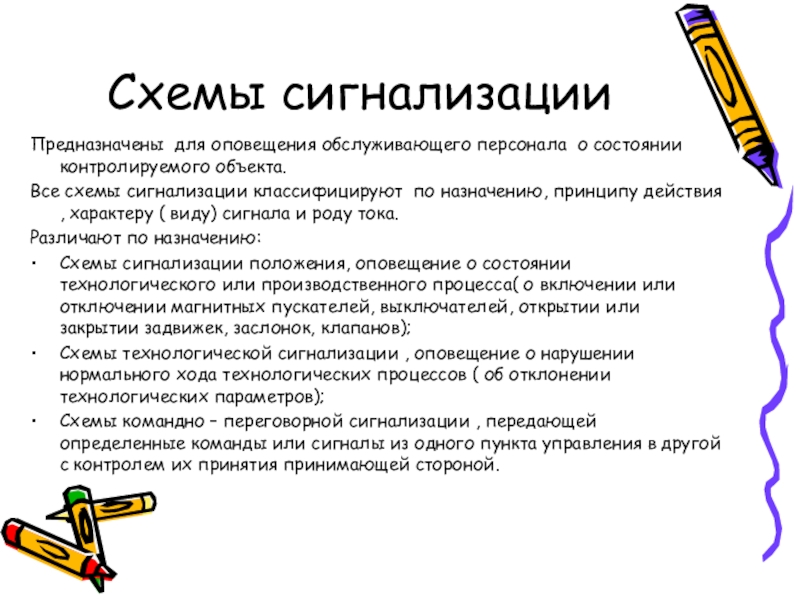

сигнализации классифицируют по назначению, принципу действия , характеру ( виду) сигнала и роду тока.
Различают по назначению:
Схемы сигнализации положения, оповещение о состоянии технологического или производственного процесса( о включении или отключении магнитных пускателей, выключателей, открытии или закрытии задвижек, заслонок, клапанов);
Схемы технологической сигнализации , оповещение о нарушении нормального хода технологических процессов ( об отклонении технологических параметров);
Схемы командно – переговорной сигнализации , передающей определенные команды или сигналы из одного пункта управления в другой с контролем их принятия принимающей стороной.

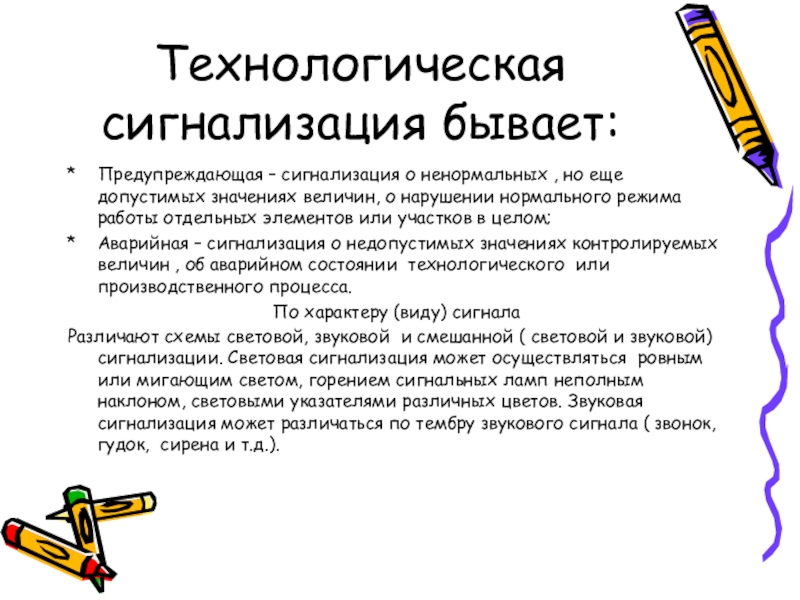

значениях величин, о нарушении нормального режима работы отдельных элементов или участков в целом;
Аварийная – сигнализация о недопустимых значениях контролируемых величин , об аварийном состоянии технологического или производственного процесса.
По характеру (виду) сигнала
Различают схемы световой, звуковой и смешанной ( световой и звуковой) сигнализации. Световая сигнализация может осуществляться ровным или мигающим светом, горением сигнальных ламп неполным наклоном, световыми указателями различных цветов. Звуковая сигнализация может различаться по тембру звукового сигнала ( звонок, гудок, сирена и т.д.).

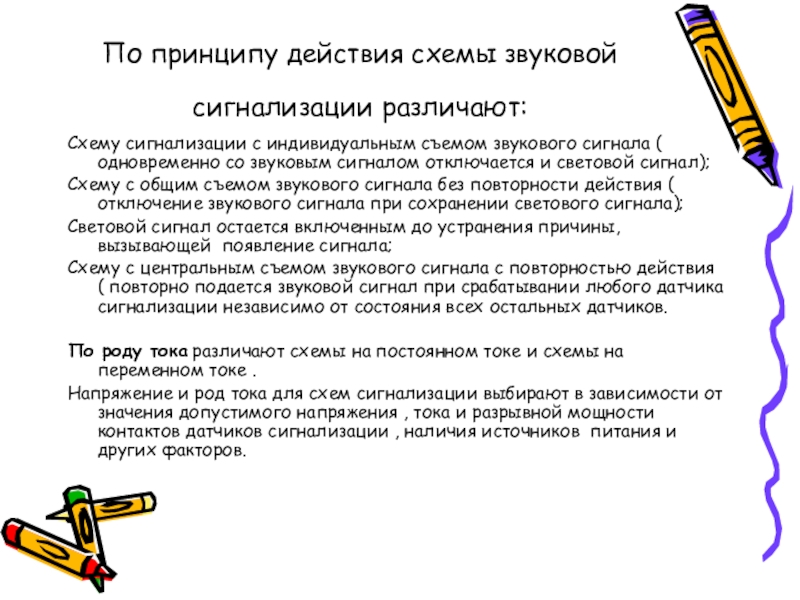

съемом звукового сигнала ( одновременно со звуковым сигналом отключается и световой сигнал);
Схему с общим съемом звукового сигнала без повторности действия ( отключение звукового сигнала при сохранении светового сигнала);
Световой сигнал остается включенным до устранения причины, вызывающей появление сигнала;
Схему с центральным съемом звукового сигнала с повторностью действия ( повторно подается звуковой сигнал при срабатывании любого датчика сигнализации независимо от состояния всех остальных датчиков.

По роду тока различают схемы на постоянном токе и схемы на переменном токе .
Напряжение и род тока для схем сигнализации выбирают в зависимости от значения допустимого напряжения , тока и разрывной мощности контактов датчиков сигнализации , наличия источников питания и других факторов.

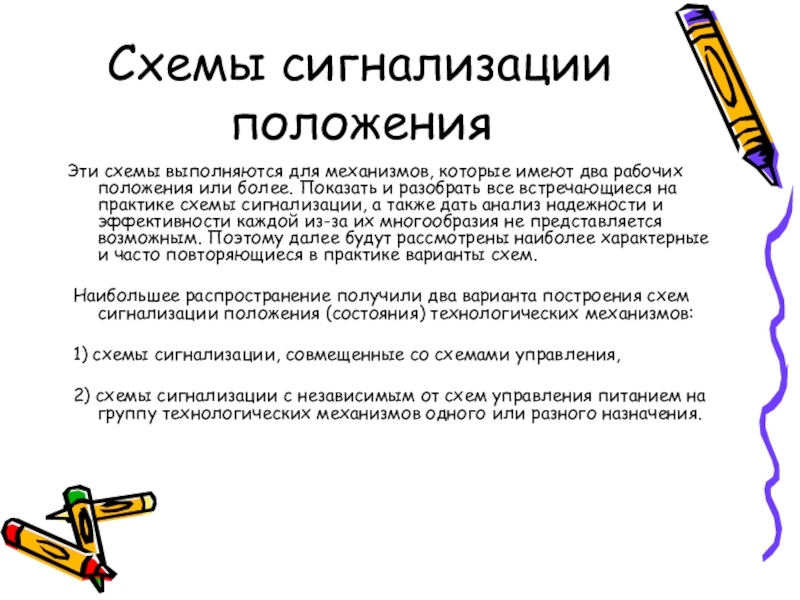

положения или более. Показать и разобрать все встречающиеся на практике схемы сигнализации, а также дать анализ надежности и эффективности каждой из-за их многообразия не представляется возможным. Поэтому далее будут рассмотрены наиболее характерные и часто повторяющиеся в практике варианты схем.

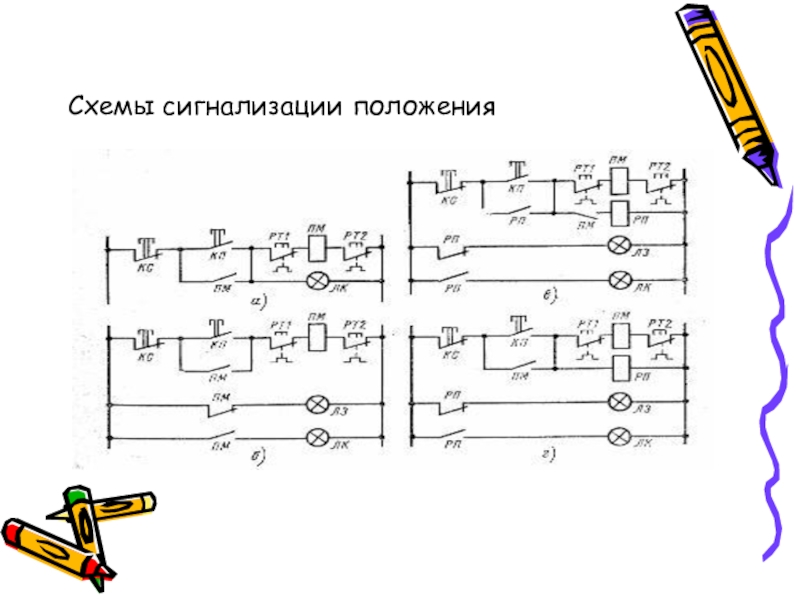

Наибольшее распространение получили два варианта построения схем сигнализации положения (состояния) технологических механизмов:

1) схемы сигнализации, совмещенные со схемами управления,

2) схемы сигнализации с независимым от схем управления питанием на группу технологических механизмов одного или разного назначения.

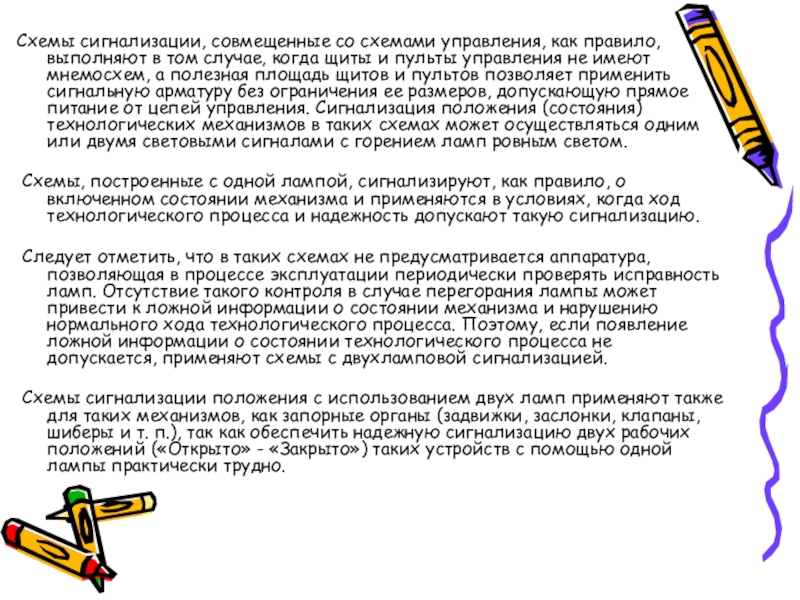

случае, когда щиты и пульты управления не имеют мнемосхем, а полезная площадь щитов и пультов позволяет применить сигнальную арматуру без ограничения ее размеров, допускающую прямое питание от цепей управления. Сигнализация положения (состояния) технологических механизмов в таких схемах может осуществляться одним или двумя световыми сигналами с горением ламп ровным светом.

Схемы, построенные с одной лампой, сигнализируют, как правило, о включенном состоянии механизма и применяются в условиях, когда ход технологического процесса и надежность допускают такую сигнализацию.

Следует отметить, что в таких схемах не предусматривается аппаратура, позволяющая в процессе эксплуатации периодически проверять исправность ламп. Отсутствие такого контроля в случае перегорания лампы может привести к ложной информации о состоянии механизма и нарушению нормального хода технологического процесса. Поэтому, если появление ложной информации о состоянии технологического процесса не допускается, применяют схемы с двухламповой сигнализацией.

Схемы сигнализации положения с использованием двух ламп применяют также для таких механизмов, как запорные органы (задвижки, заслонки, клапаны, шиберы и т. п.), так как обеспечить надежную сигнализацию двух рабочих положений («Открыто» - «Закрыто») таких устройств с помощью одной лампы практически трудно.

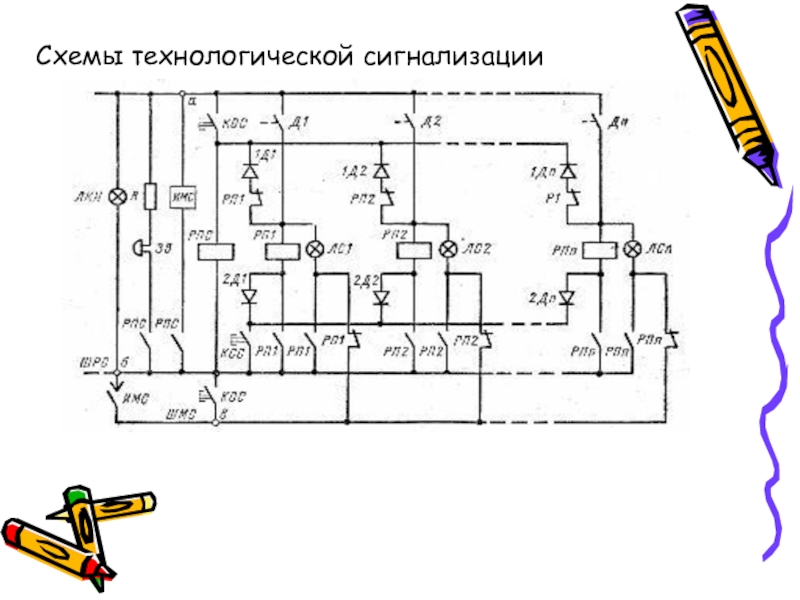

нарушении нормального хода технологического процесса. Технологическая сигнализация воспроизводится ровным и мигающим светом и сопровождается, как правило, звуковым сигналом.

Сигнализация по назначению может быть предупреждающей и аварийной. Такое разделение обеспечивает различную реакцию обслуживающего персонала на характер сигнала, определяющего ту или иную степень нарушения технологического процесса.

Наибольшее применение нашли схемы технологической сигнализации с центральным съемом звукового сигнала. Они дают возможность принимать новый звуковой сигнал до размыкания контактов, вызвавших появление предыдущего сигнала. Использование различной релейной и сигнальной аппаратуры, различного напряжения и рода тока практически не меняет принципа действия схем.

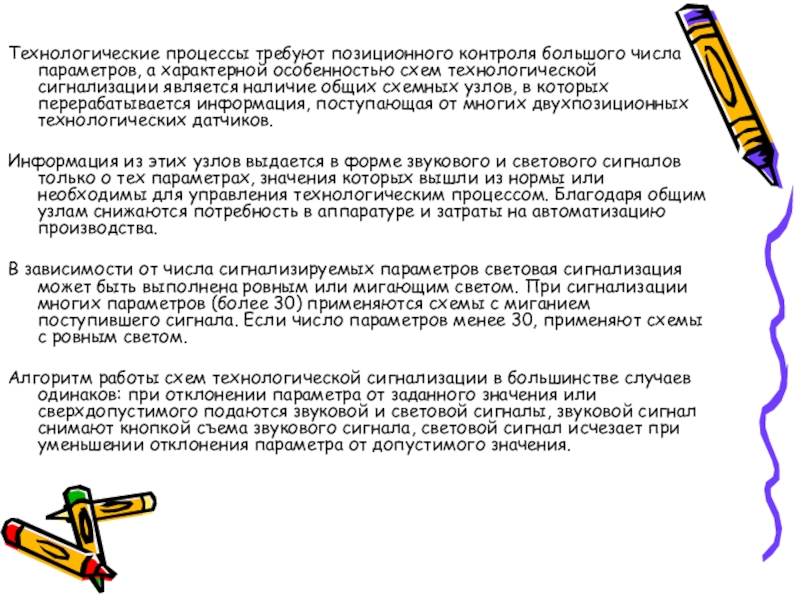

схем технологической сигнализации является наличие общих схемных узлов, в которых перерабатывается информация, поступающая от многих двухпозиционных технологических датчиков.

Информация из этих узлов выдается в форме звукового и светового сигналов только о тех параметрах, значения которых вышли из нормы или необходимы для управления технологическим процессом. Благодаря общим узлам снижаются потребность в аппаратуре и затраты на автоматизацию производства.

В зависимости от числа сигнализируемых параметров световая сигнализация может быть выполнена ровным или мигающим светом. При сигнализации многих параметров (более 30) применяются схемы с миганием поступившего сигнала. Если число параметров менее 30, применяют схемы с ровным светом.

Алгоритм работы схем технологической сигнализации в большинстве случаев одинаков: при отклонении параметра от заданного значения или сверхдопустимого подаются звуковой и световой сигналы, звуковой сигнал снимают кнопкой съема звукового сигнала, световой сигнал исчезает при уменьшении отклонения параметра от допустимого значения.
