Презентация, доклад к уроку Основные понятия о взаимозаменяемости
Содержание
- 1. Презентация к уроку Основные понятия о взаимозаменяемости

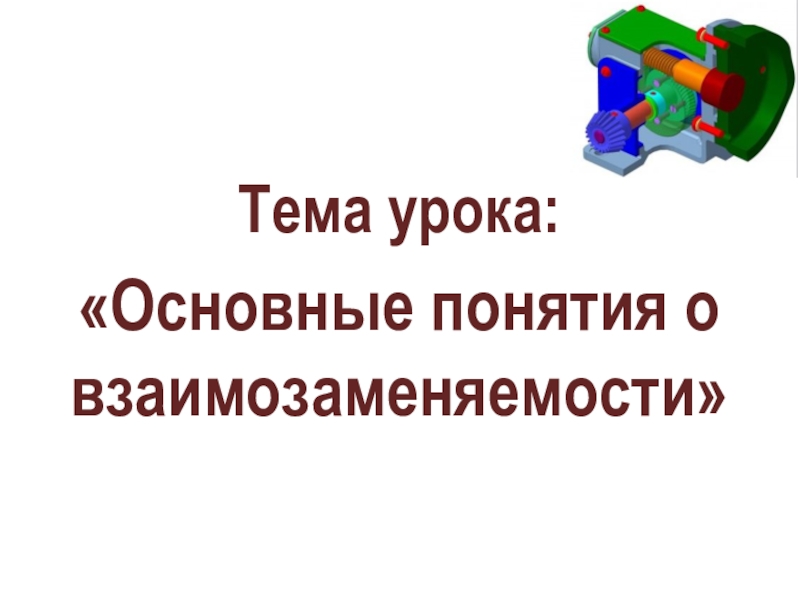

- 2. «Основные понятия о взаимозаменяемости»Тема урока:
- 3. Слайд 3
- 4. Слайд 4
- 5. ВЗАИМОЗАМЕНЯЕМОСТЬ -свойство составных частей изделия
- 6. Свойство взаимозаменяемости создаётся путём изготовления составных частей
- 7. позволяет производить сборку (или замену при ремонте)
- 8. Неполная взаимозаменяемость обеспечивается групповой подбор деталей (селективная
- 9. Внешняя взаимозаменяемость - это взаимозаменяемость покупных стандартных
- 10. Функциональная взаимозаменяемость - принцип, взаимосвязи качества изделия
- 11. ЗАДАНИЕ №1На сборочный участок поступили детали в

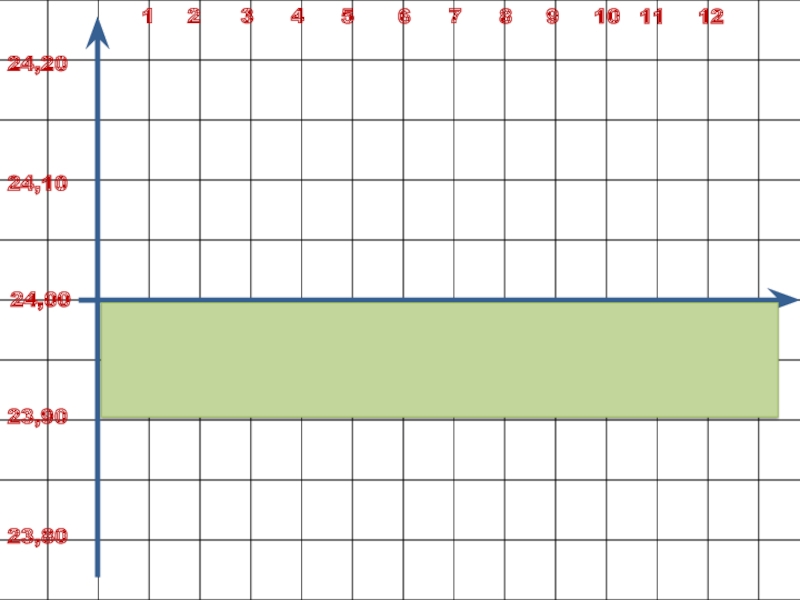

- 12. 24,0024,1024,2023,9023,80123456789101211

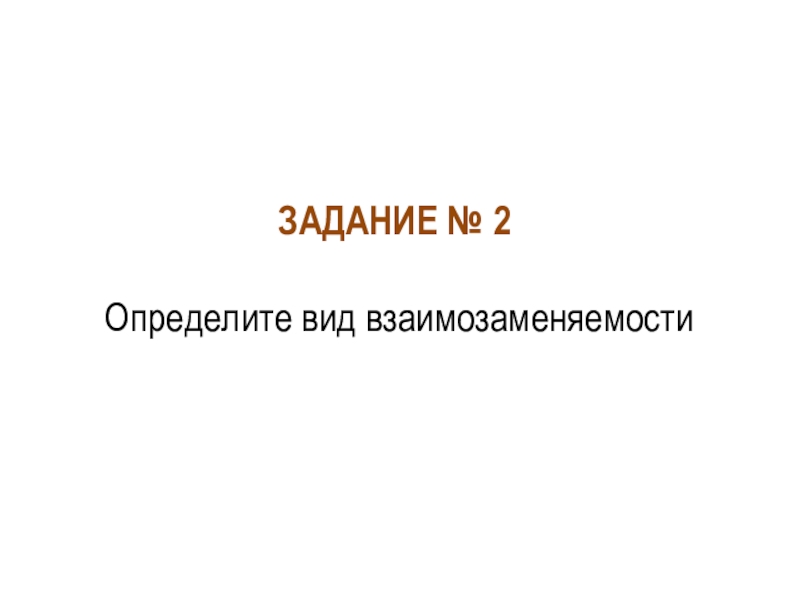

- 13. ЗАДАНИЕ № 2 Определите вид взаимозаменяемости

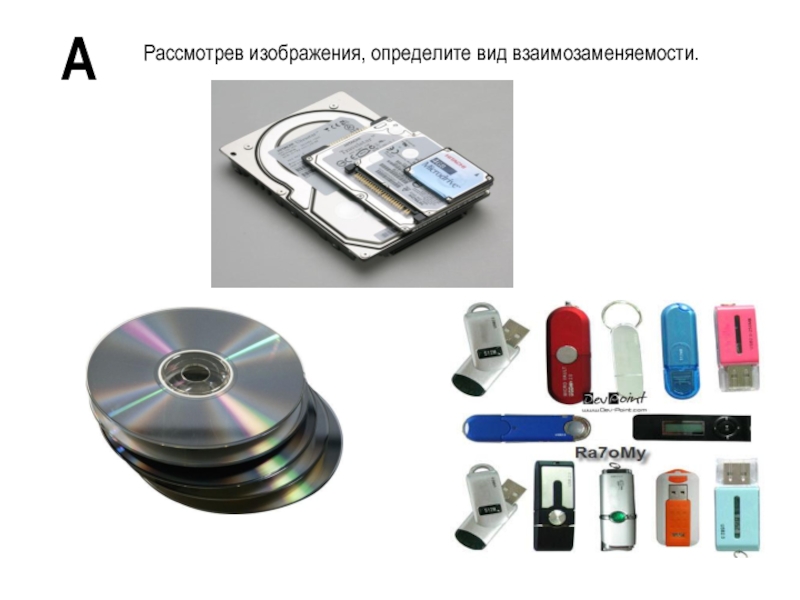

- 14. А Рассмотрев изображения, определите вид взаимозаменяемости.
- 15. Б Рассмотрев изображения, определите вид взаимозаменяемости.

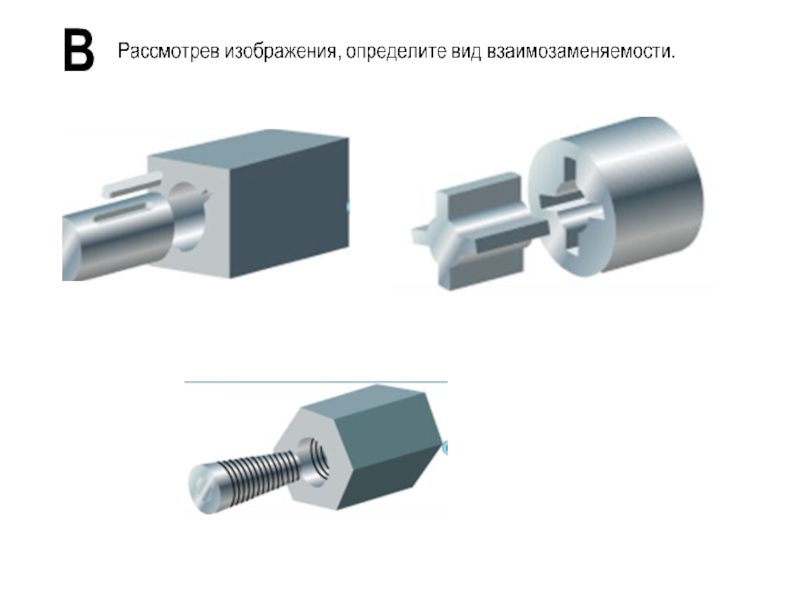

- 16. В
- 17. Слайд 17

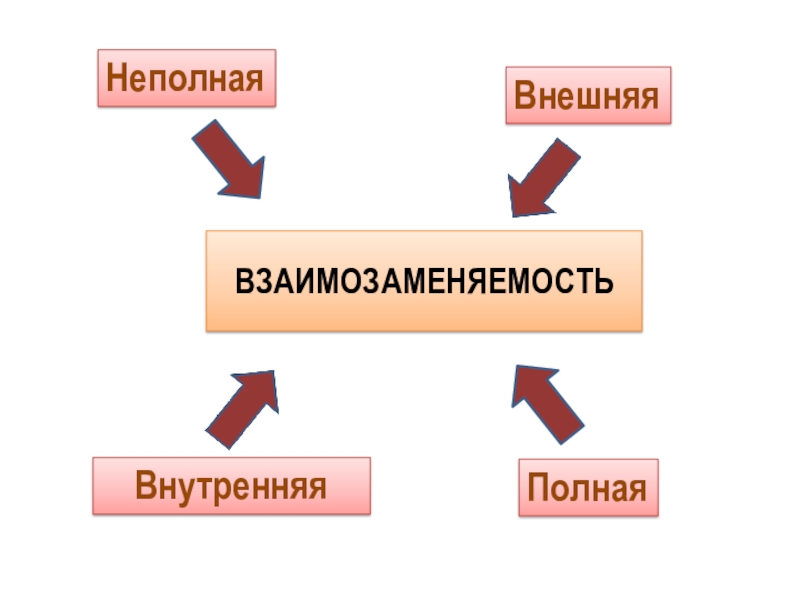

- 18. ВЗАИМОЗАМЕНЯЕМОСТЬНеполнаяПолнаяВнешняяВнутренняя
- 19. Ваше мнение о полученных знанияхУзнал много новогоХочу больше узнать по темеЭти знания необходимы в моей профессии

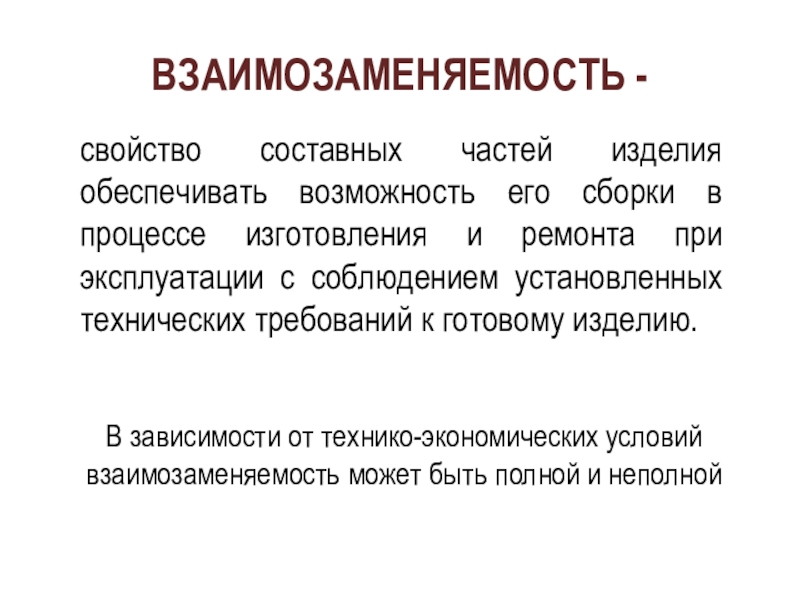

Слайд 5ВЗАИМОЗАМЕНЯЕМОСТЬ -
свойство составных частей изделия обеспечивать возможность его сборки
В зависимости от технико-экономических условий взаимозаменяемость может быть полной и неполной

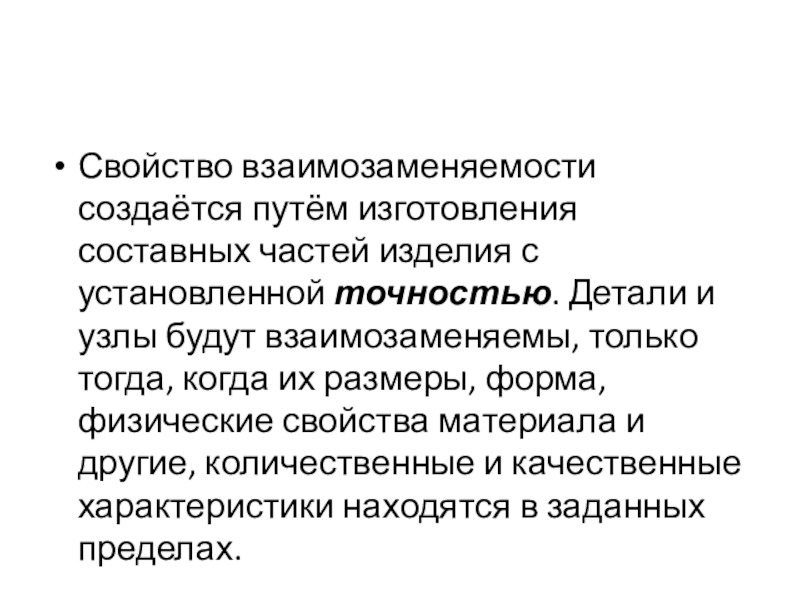

Слайд 6Свойство взаимозаменяемости создаётся путём изготовления составных частей изделия с установленной точностью. Детали
Слайд 7позволяет производить сборку (или замену при ремонте) любых сопрягаемых деталей и

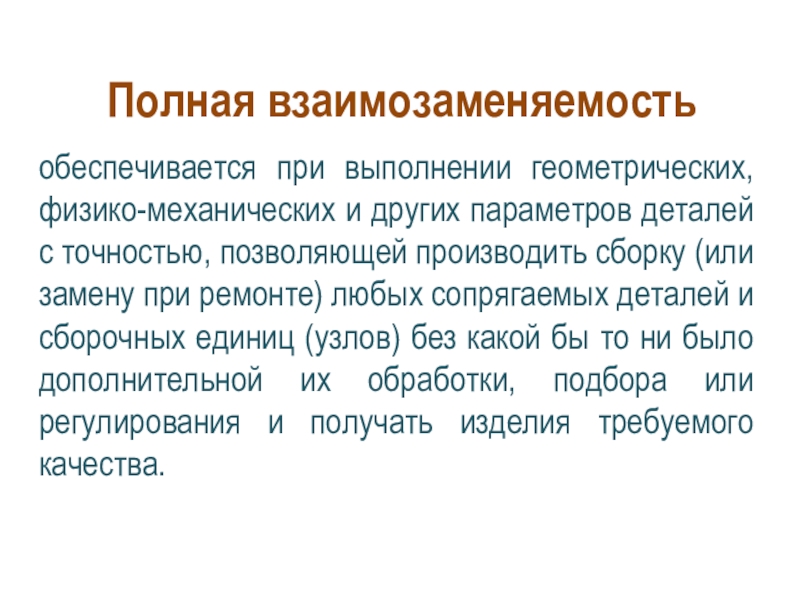

Полная взаимозаменяемость
обеспечивается при выполнении геометрических, физико-механических и других параметров деталей с точностью, позволяющей производить сборку (или замену при ремонте) любых сопрягаемых деталей и сборочных единиц (узлов) без какой бы то ни было дополнительной их обработки, подбора или регулирования и получать изделия требуемого качества.

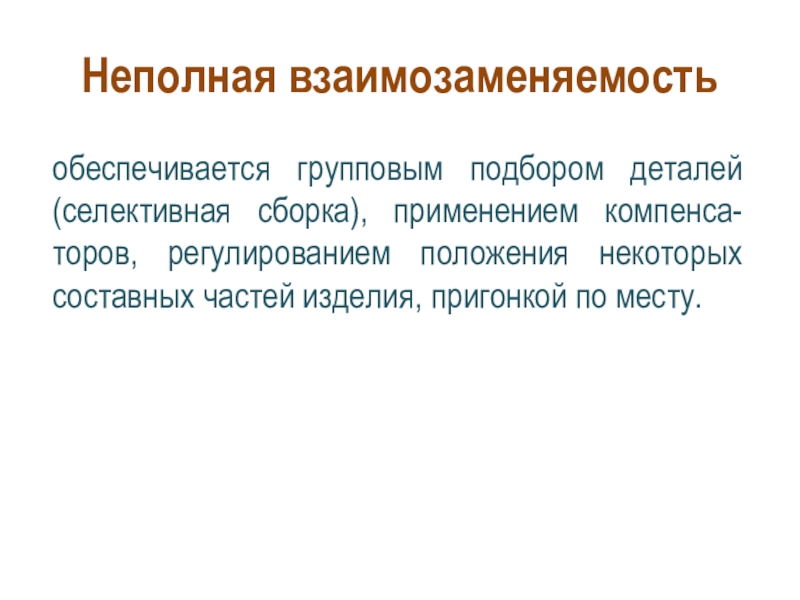

Слайд 8Неполная взаимозаменяемость
обеспечивается групповой подбор деталей (селективная сборка), применением компенсаторов, регулированием
обеспечивается групповым подбором деталей (селективная сборка), применением компенса-торов, регулированием положения некоторых составных частей изделия, пригонкой по месту.

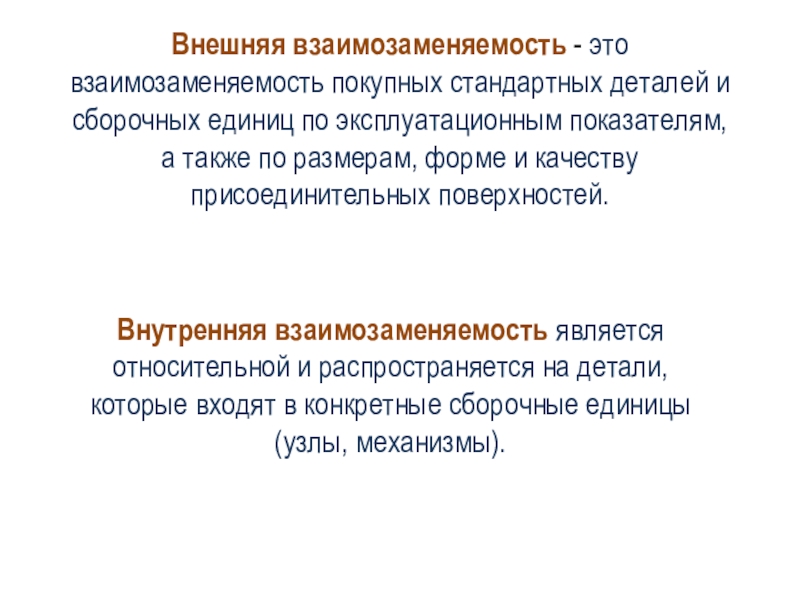

Слайд 9Внешняя взаимозаменяемость - это взаимозаменяемость покупных стандартных деталей и сборочных единиц
Внутренняя взаимозаменяемость является относительной и распространяется на детали, которые входят в конкретные сборочные единицы (узлы, механизмы).

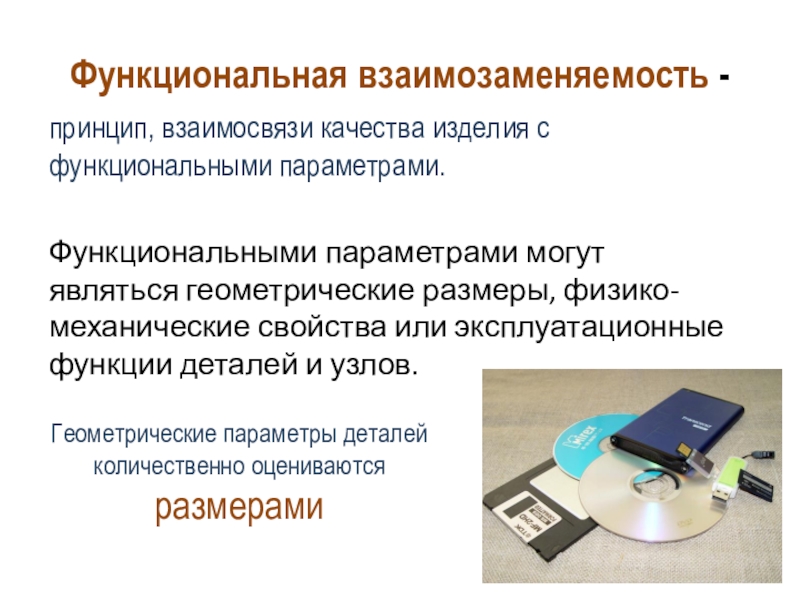

Слайд 10Функциональная взаимозаменяемость -
принцип, взаимосвязи качества изделия с функциональными параметрами.
Функциональными
Геометрические параметры деталей количественно оцениваются размерами

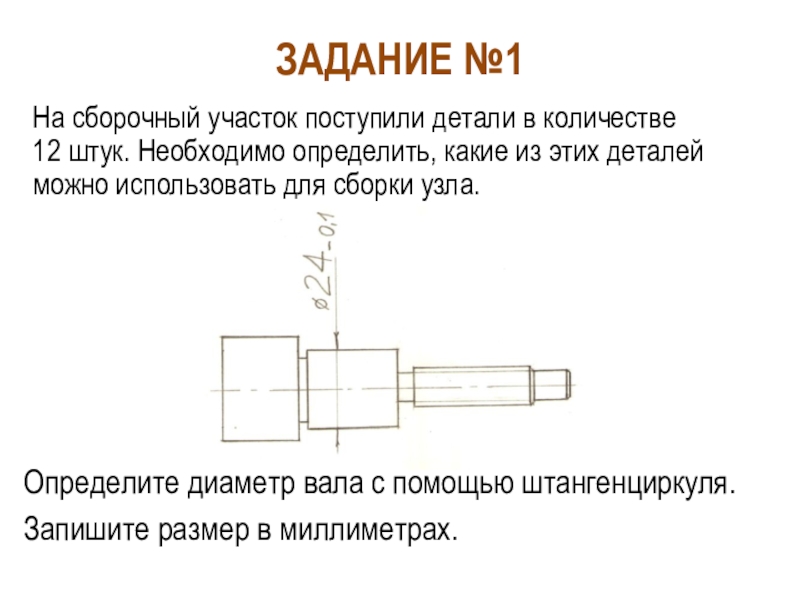

Слайд 11ЗАДАНИЕ №1
На сборочный участок поступили детали в количестве
12 штук. Необходимо
Определите диаметр вала с помощью штангенциркуля.
Запишите размер в миллиметрах.
Слайд 19Ваше мнение о полученных знаниях
Узнал много нового
Хочу больше узнать по теме
Эти
