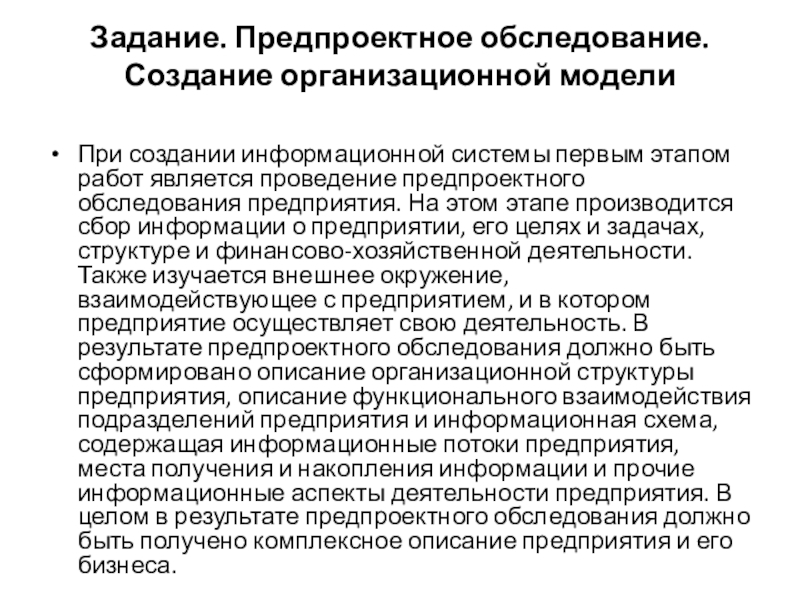

работ является проведение предпроектного обследования предприятия. На этом этапе производится сбор информации о предприятии, его целях и задачах, структуре и финансово-хозяйственной деятельности. Также изучается внешнее окружение, взаимодействующее с предприятием, и в котором предприятие осуществляет свою деятельность. В результате предпроектного обследования должно быть сформировано описание организационной структуры предприятия, описание функционального взаимодействия подразделений предприятия и информационная схема, содержащая информационные потоки предприятия, места получения и накопления информации и прочие информационные аспекты деятельности предприятия. В целом в результате предпроектного обследования должно быть получено комплексное описание предприятия и его бизнеса.

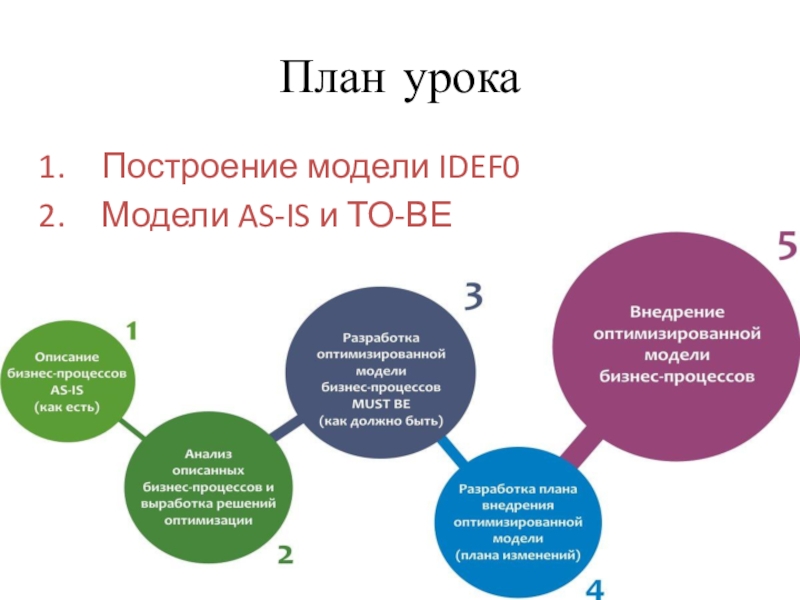

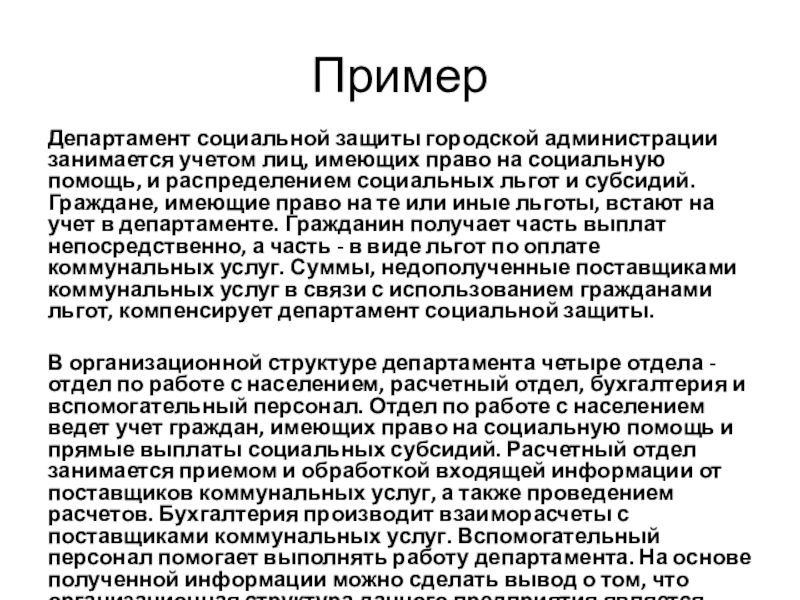

на социальную помощь, и распределением социальных льгот и субсидий. Граждане, имеющие право на те или иные льготы, встают на учет в департаменте. Гражданин получает часть выплат непосредственно, а часть - в виде льгот по оплате коммунальных услуг. Суммы, недополученные поставщиками коммунальных услуг в связи с использованием гражданами льгот, компенсирует департамент социальной защиты.

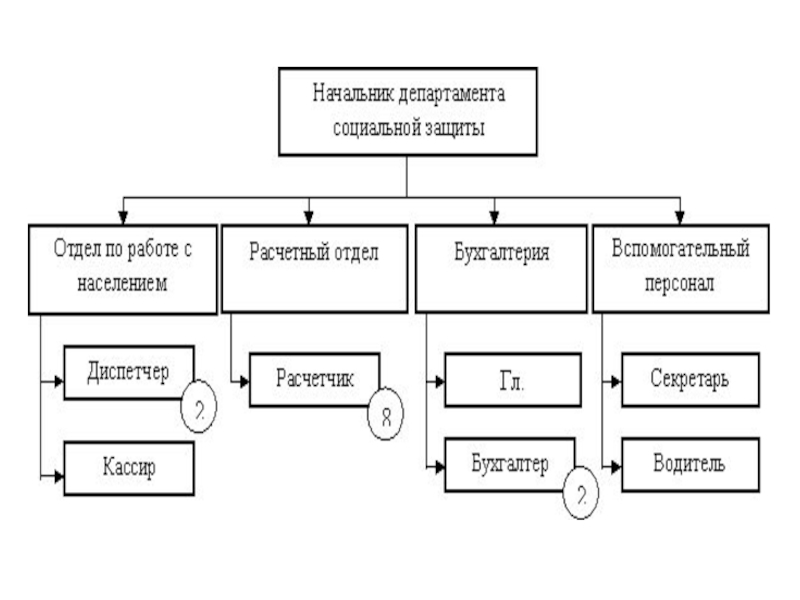

В организационной структуре департамента четыре отдела - отдел по работе с населением, расчетный отдел, бухгалтерия и вспомогательный персонал. Отдел по работе с населением ведет учет граждан, имеющих право на социальную помощь и прямые выплаты социальных субсидий. Расчетный отдел занимается приемом и обработкой входящей информации от поставщиков коммунальных услуг, а также проведением расчетов. Бухгалтерия производит взаиморасчеты с поставщиками коммунальных услуг. Вспомогательный персонал помогает выполнять работу департамента. На основе полученной информации можно сделать вывод о том, что организационная структура данного предприятия является линейно-функциональной. Упрощенная организационная схема предприятия показана на рисунке 1.

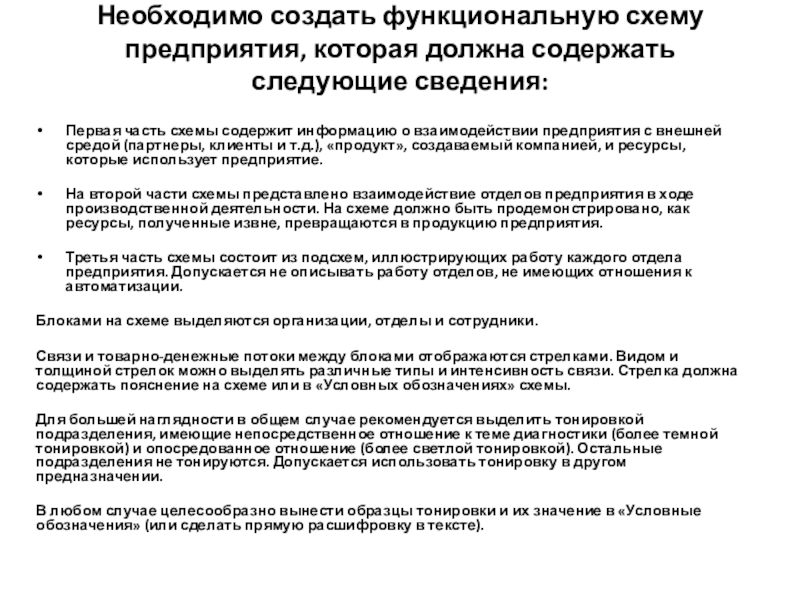

схемы содержит информацию о взаимодействии предприятия с внешней средой (партнеры, клиенты и т.д.), «продукт», создаваемый компанией, и ресурсы, которые использует предприятие.

На второй части схемы представлено взаимодействие отделов предприятия в ходе производственной деятельности. На схеме должно быть продемонстрировано, как ресурсы, полученные извне, превращаются в продукцию предприятия.

Третья часть схемы состоит из подсхем, иллюстрирующих работу каждого отдела предприятия. Допускается не описывать работу отделов, не имеющих отношения к автоматизации.

Блоками на схеме выделяются организации, отделы и сотрудники.

Связи и товарно-денежные потоки между блоками отображаются стрелками. Видом и толщиной стрелок можно выделять различные типы и интенсивность связи. Стрелка должна содержать пояснение на схеме или в «Условных обозначениях» схемы.

Для большей наглядности в общем случае рекомендуется выделить тонировкой подразделения, имеющие непосредственное отношение к теме диагностики (более темной тонировкой) и опосредованное отношение (более светлой тонировкой). Остальные подразделения не тонируются. Допускается использовать тонировку в другом предназначении.

В любом случае целесообразно вынести образцы тонировки и их значение в «Условные обозначения» (или сделать прямую расшифровку в тексте).

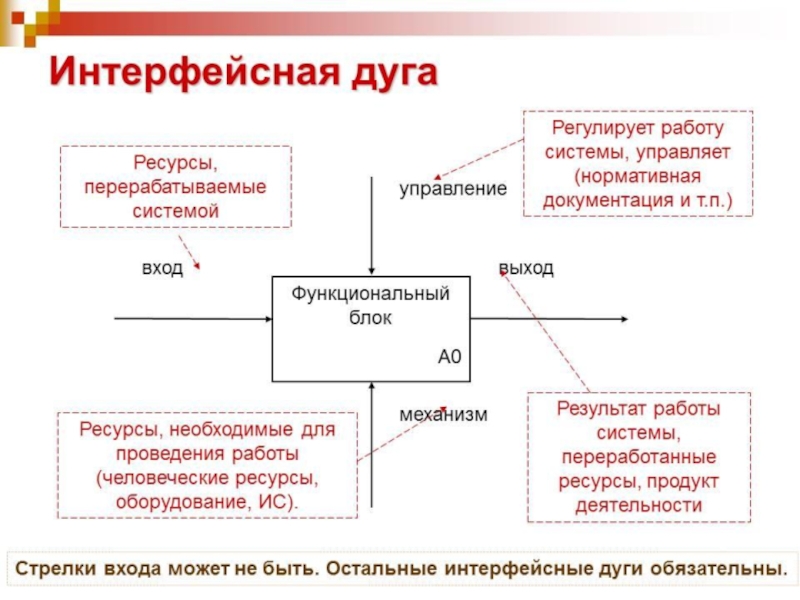

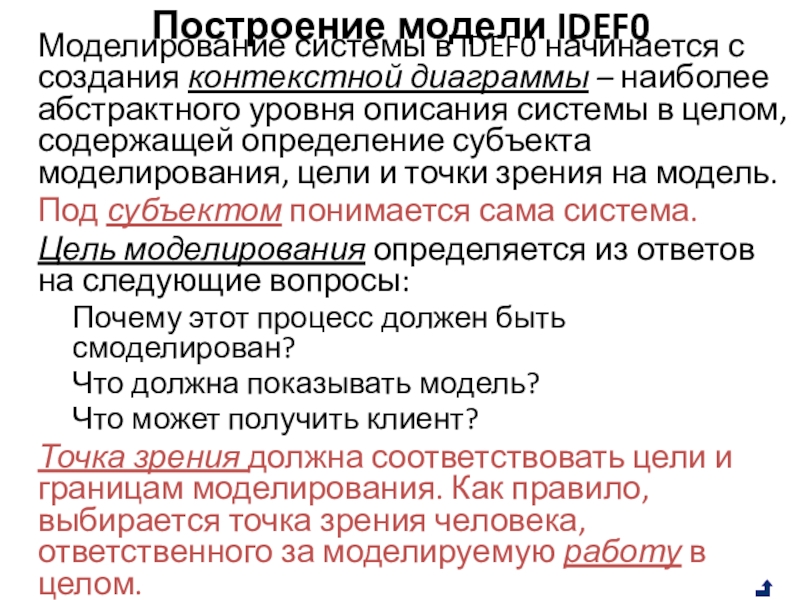

– наиболее абстрактного уровня описания системы в целом, содержащей определение субъекта моделирования, цели и точки зрения на модель.
Под субъектом понимается сама система.
Цель моделирования определяется из ответов на следующие вопросы:
Почему этот процесс должен быть смоделирован?
Что должна показывать модель?
Что может получить клиент?
Точка зрения должна соответствовать цели и границам моделирования. Как правило, выбирается точка зрения человека, ответственного за моделируемую работу в целом.

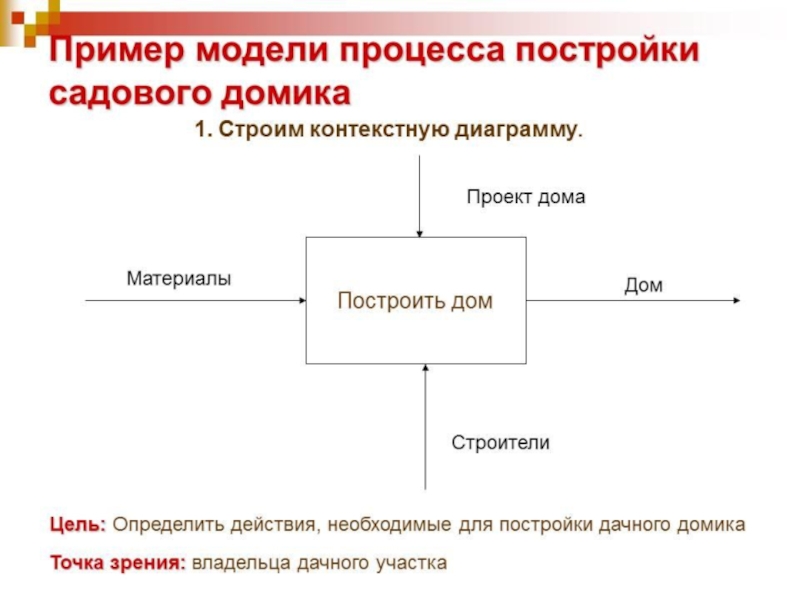

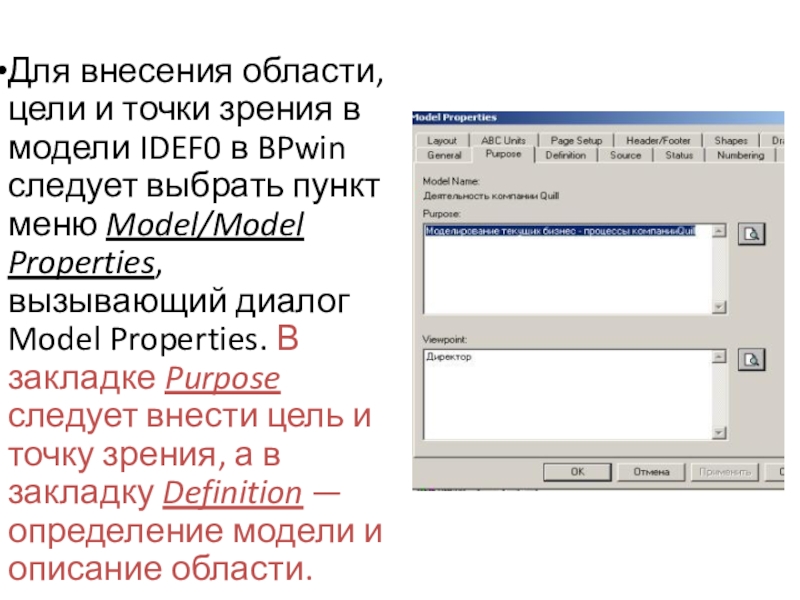

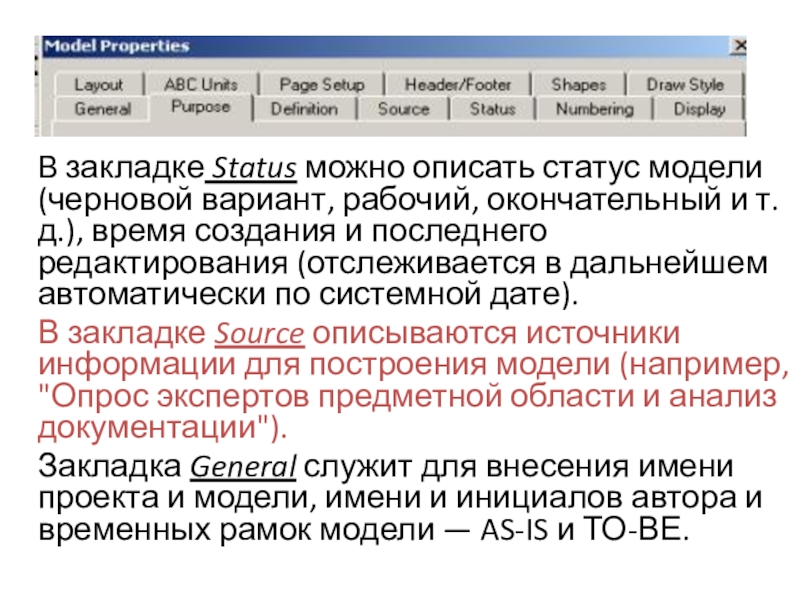

BPwin следует выбрать пункт меню Model/Model Properties, вызывающий диалог Model Properties. В закладке Purpose следует внести цель и точку зрения, а в закладку Definition — определение модели и описание области.

и т. д.), время создания и последнего редактирования (отслеживается в дальнейшем автоматически по системной дате).
В закладке Source описываются источники информации для построения модели (например, "Опрос экспертов предметной области и анализ документации").
Закладка General служит для внесения имени проекта и модели, имени и инициалов автора и временных рамок модели — AS-IS и ТО-ВЕ.

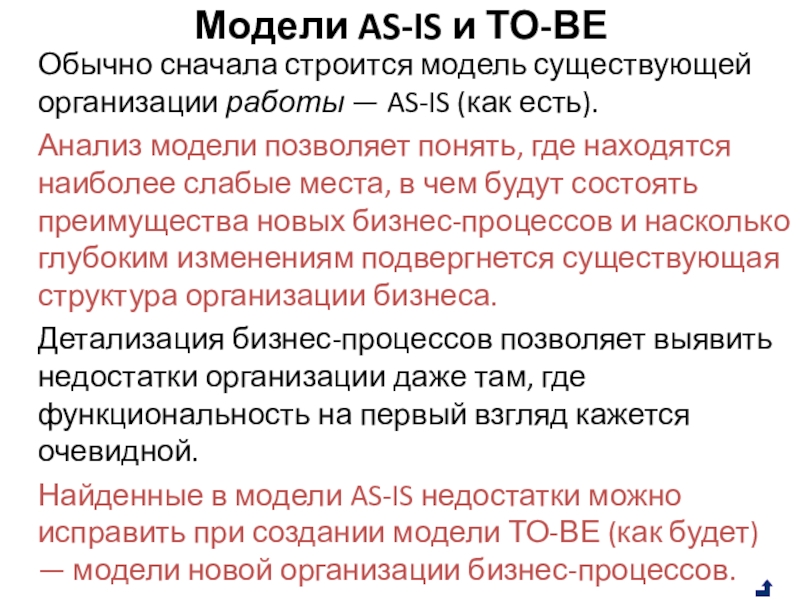

AS-IS (как есть).
Анализ модели позволяет понять, где находятся наиболее слабые места, в чем будут состоять преимущества новых бизнес-процессов и насколько глубоким изменениям подвергнется существующая структура организации бизнеса.
Детализация бизнес-процессов позволяет выявить недостатки организации даже там, где функциональность на первый взгляд кажется очевидной.
Найденные в модели AS-IS недостатки можно исправить при создании модели ТО-ВЕ (как будет) — модели новой организации бизнес-процессов.

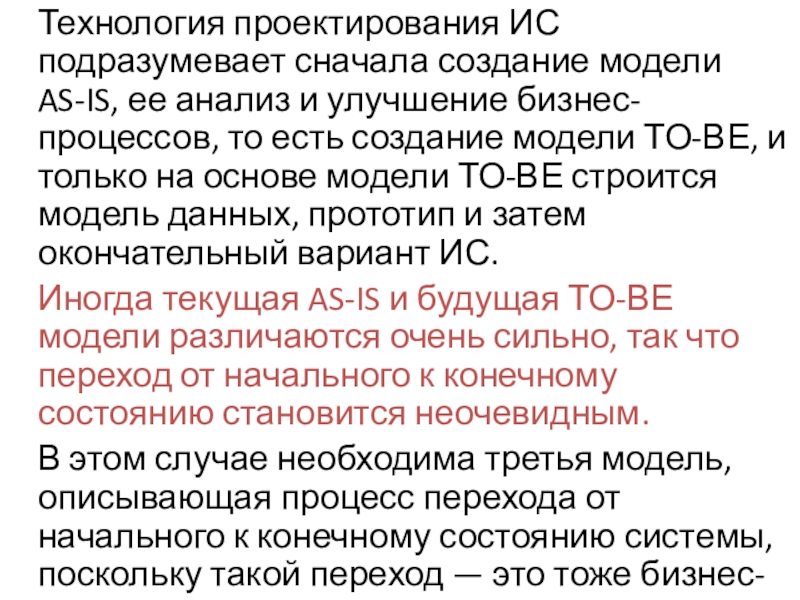

улучшение бизнес-процессов, то есть создание модели ТО-ВЕ, и только на основе модели ТО-ВЕ строится модель данных, прототип и затем окончательный вариант ИС.
Иногда текущая AS-IS и будущая ТО-ВЕ модели различаются очень сильно, так что переход от начального к конечному состоянию становится неочевидным.
В этом случае необходима третья модель, описывающая процесс перехода от начального к конечному состоянию системы, поскольку такой переход — это тоже бизнес-процесс.

описания модели можно получить в

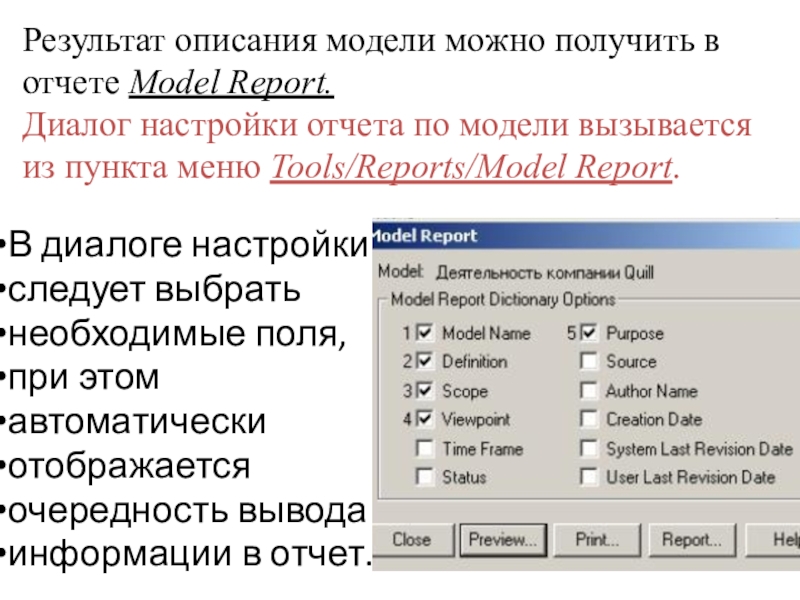

отчете Model Report.
Диалог настройки отчета по модели вызывается
из пункта меню Tools/Reports/Model Report.

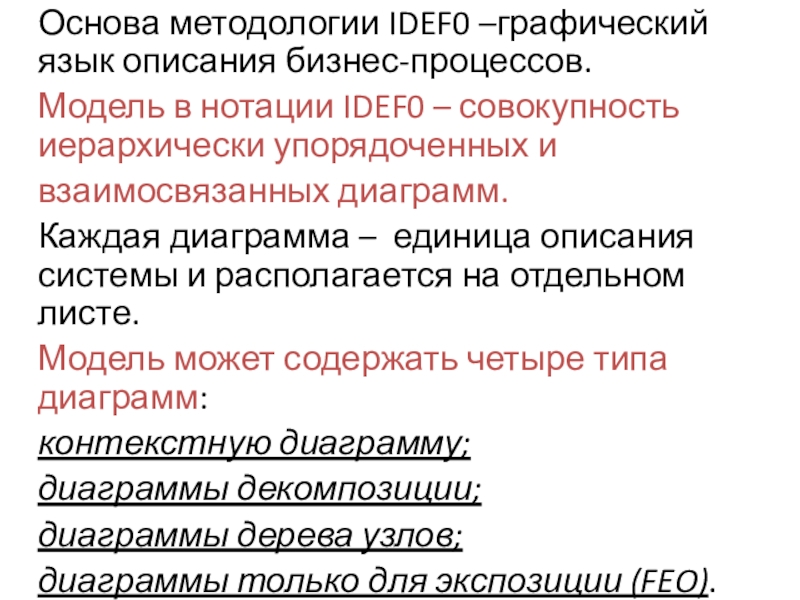

совокупность иерархически упорядоченных и
взаимосвязанных диаграмм.
Каждая диаграмма – единица описания системы и располагается на отдельном листе.
Модель может содержать четыре типа диаграмм:
контекстную диаграмму;
диаграммы декомпозиции;
диаграммы дерева узлов;
диаграммы только для экспозиции (FEO).

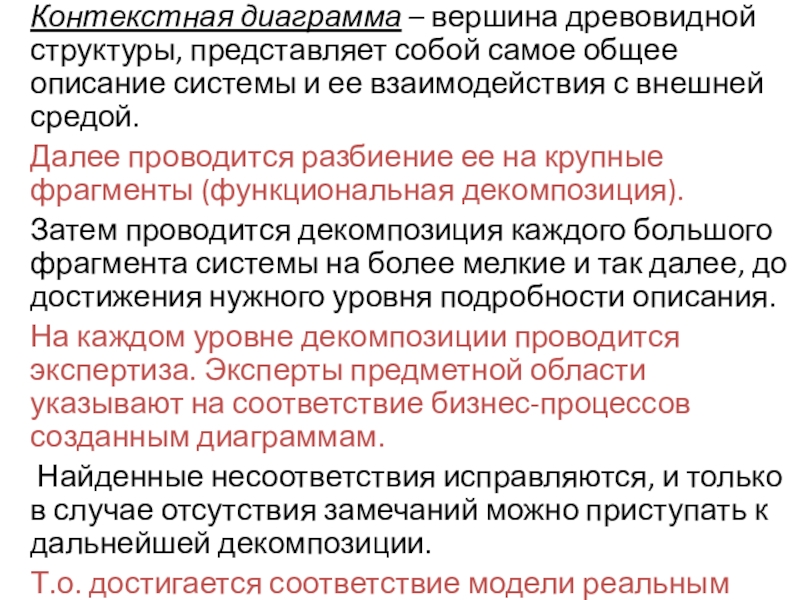

системы и ее взаимодействия с внешней средой.
Далее проводится разбиение ее на крупные фрагменты (функциональная декомпозиция).
Затем проводится декомпозиция каждого большого фрагмента системы на более мелкие и так далее, до достижения нужного уровня подробности описания.
На каждом уровне декомпозиции проводится экспертиза. Эксперты предметной области указывают на соответствие бизнес-процессов созданным диаграммам.
Найденные несоответствия исправляются, и только в случае отсутствия замечаний можно приступать к дальнейшей декомпозиции.
Т.о. достигается соответствие модели реальным бизнес-процессам на каждом уровне модели.

(слайд №6)

узлов;
3. диаграммы только для экспозиции (FEO).

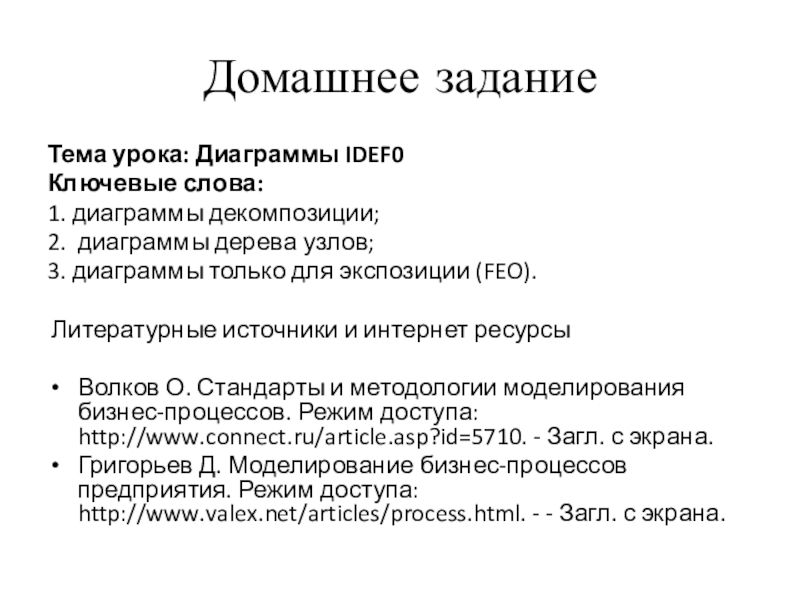

Литературные источники и интернет ресурсы
