Презентация, доклад к уроку на тему: Понятия декомпозиции модели. Представление принципа декомпозиции , построения дерево узлов и FEO – диаграмм

декомпозиции , построения дерево узлов и FEO – диаграмм

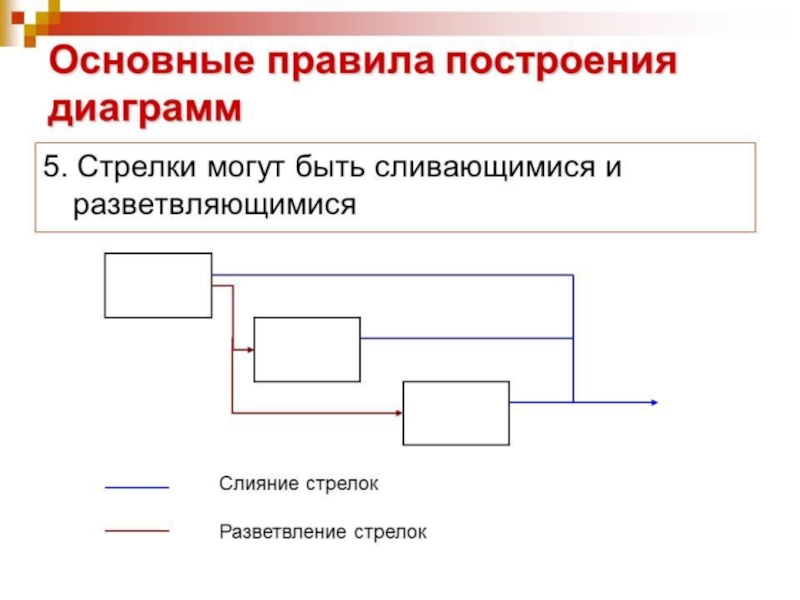

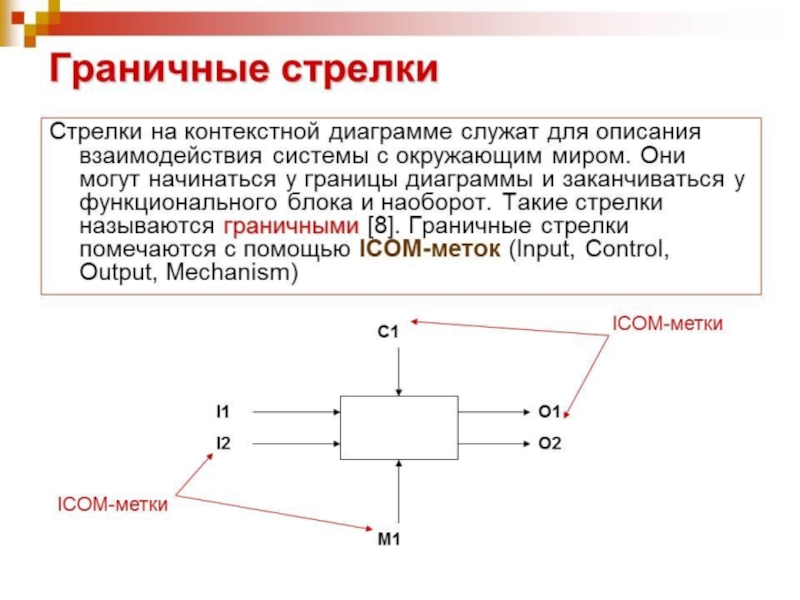

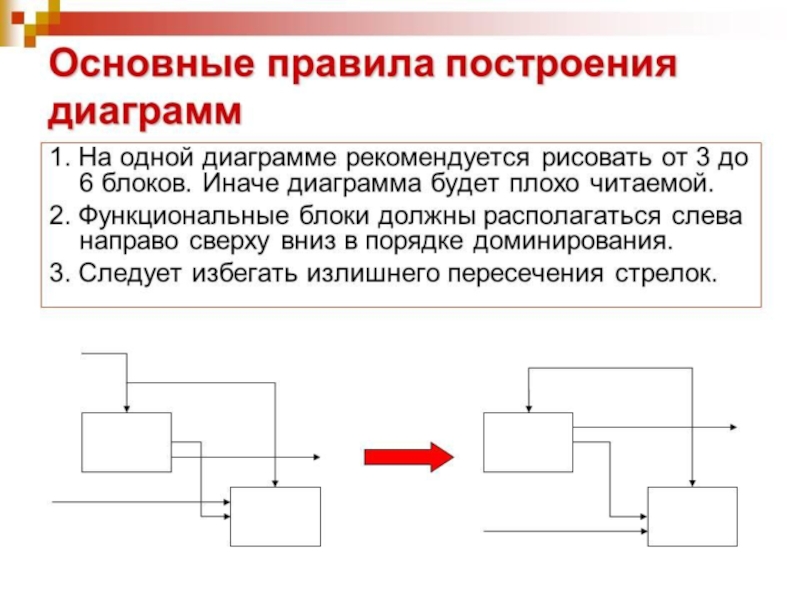

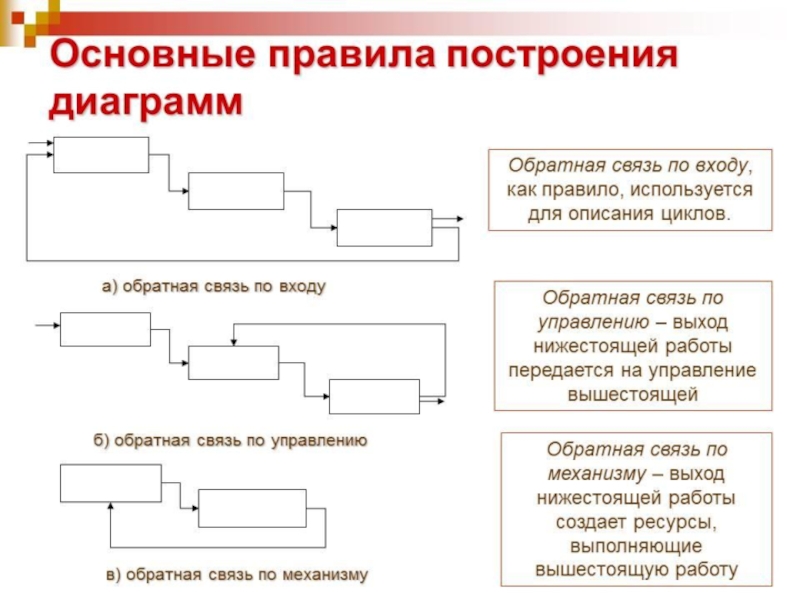

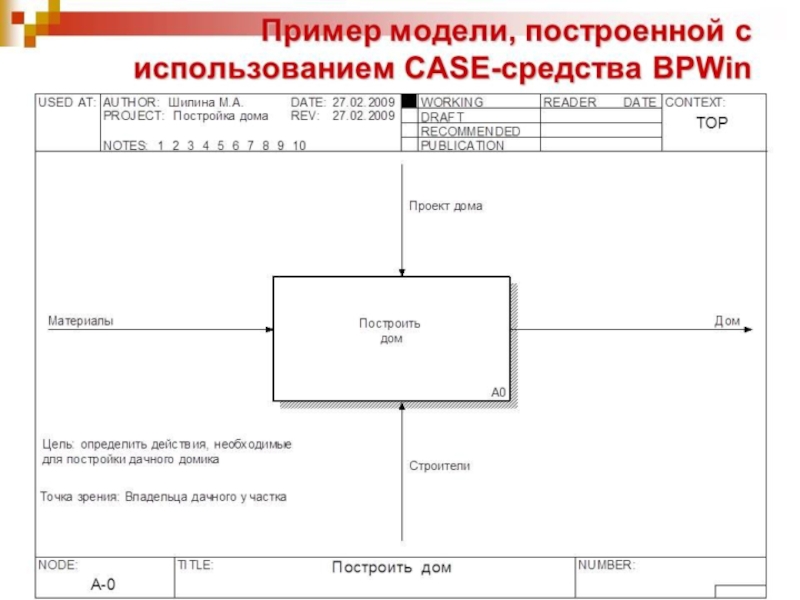

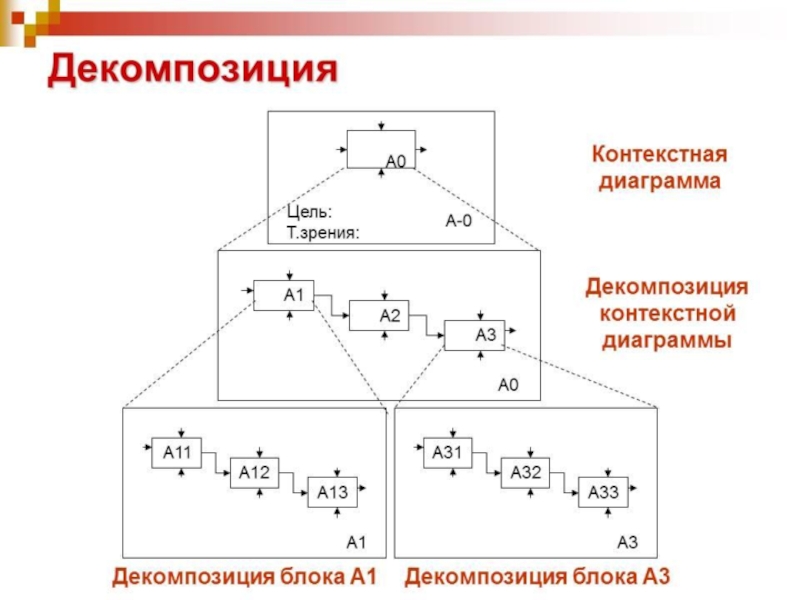

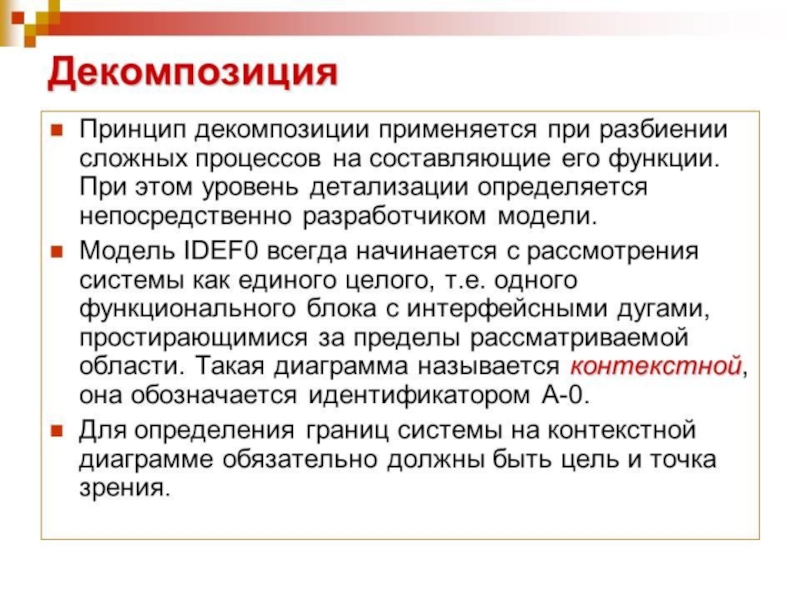

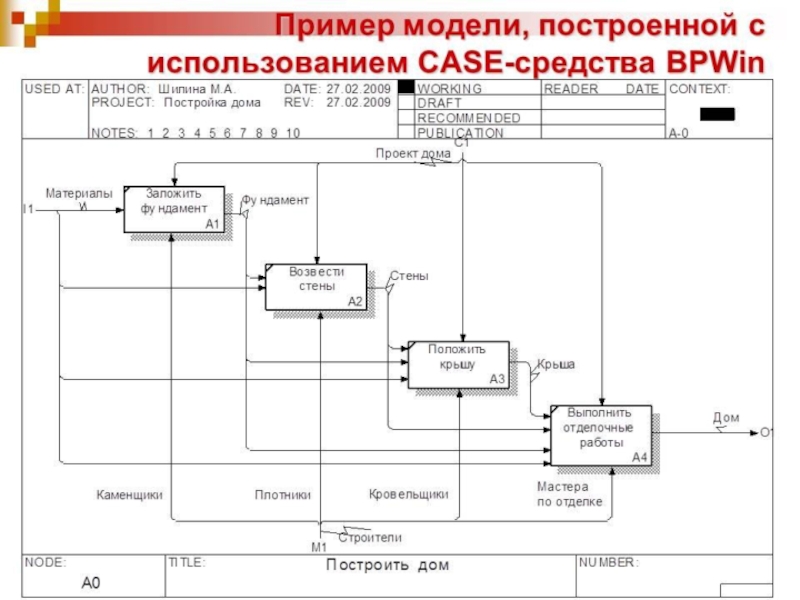

контекстную диаграмму, определили точку зрения и цель, а теперь ребята попробуем применить к данной диаграмме принцип декомпозиции и построить дерево узлов для этой модели???

работами.

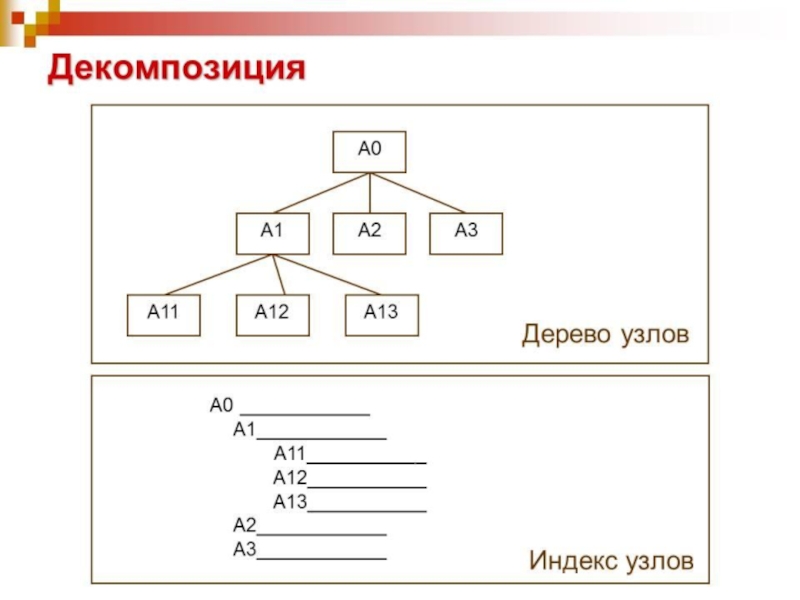

Диаграмм деревьев узлов может быть в модели сколь угодно много, поскольку дерево может быть построено на произвольную глубину и не обязательно с корня.
диаграммы для экспозиции (FEO)строятся для иллюстрации отдельных фрагментов модели, для иллюстрации альтернативной точки зрения, либо для специальных целей.

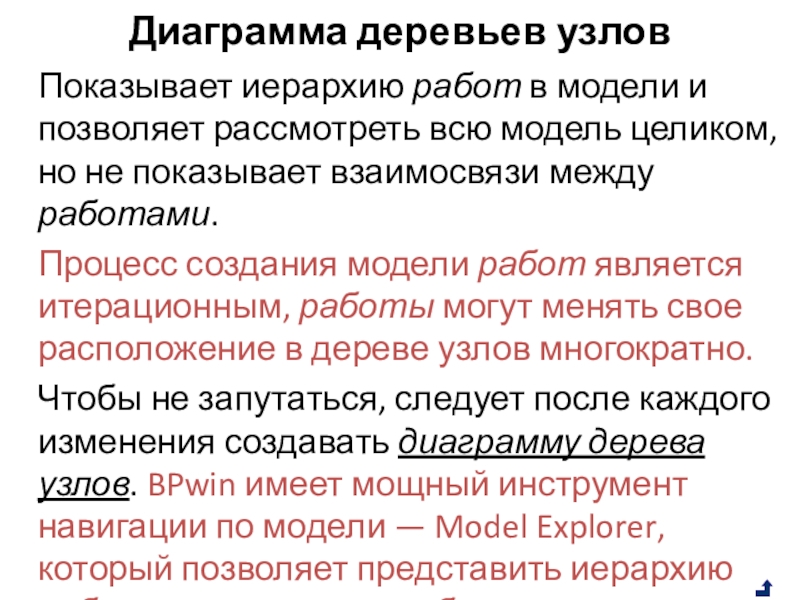

модель целиком, но не показывает взаимосвязи между работами.
Процесс создания модели работ является итерационным, работы могут менять свое расположение в дереве узлов многократно.
Чтобы не запутаться, следует после каждого изменения создавать диаграмму дерева узлов. BPwin имеет мощный инструмент навигации по модели — Model Explorer, который позволяет представить иерархию работ и диаграмм в удобном и компактном виде.

и корень дерева (по умолчанию – родительская работа текущей диаграммы).
По умолчанию нижний уровень декомпозиции показывается в виде списка, остальные работы – в виде прямоугольников. Для отображения всего дерева в виде прямоугольников – выключить опцию Bullet Last Level.
Указать имя диаграммы, т.к., если в нескольких диаграммах в качестве корня использовать одну и ту же работу, все эти диаграммы получат одинаковый номер (номер узла + постфикс N, например AON) и в списке открытых диаграмм (пункт меню Window) их можно будет различить только по имени.

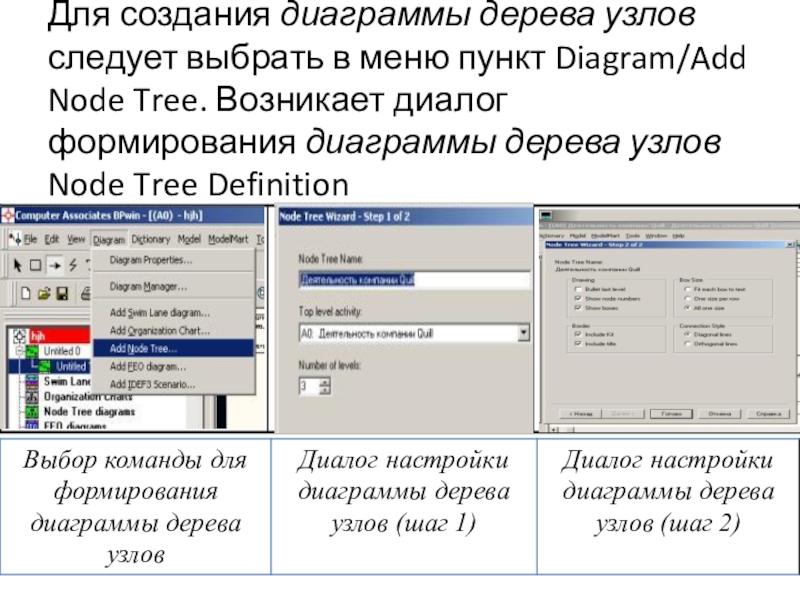

Node Tree. Возникает диалог формирования диаграммы дерева узлов Node Tree Definition

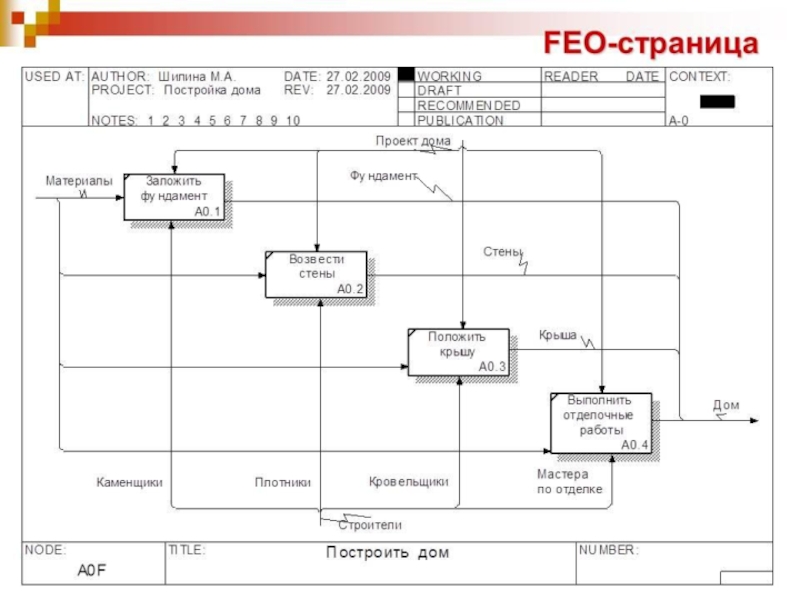

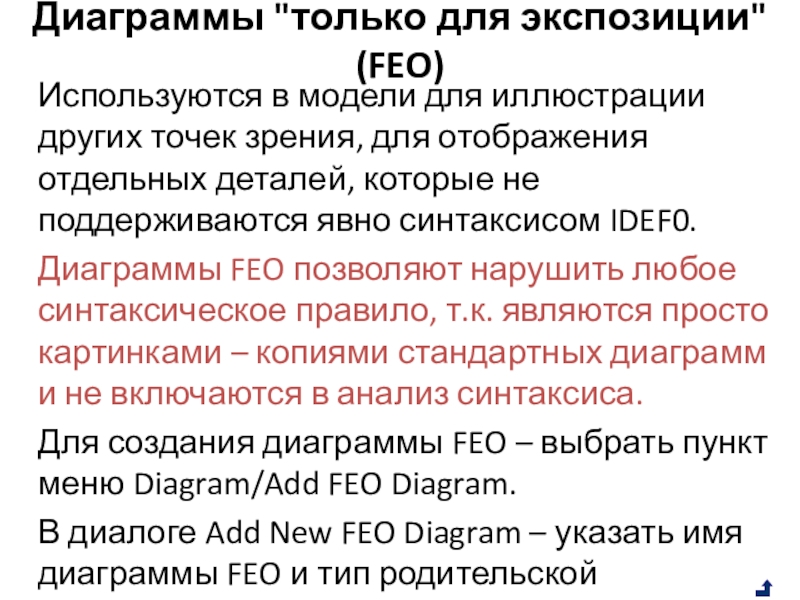

зрения, для отображения отдельных деталей, которые не поддерживаются явно синтаксисом IDEF0.
Диаграммы FEO позволяют нарушить любое синтаксическое правило, т.к. являются просто картинками – копиями стандартных диаграмм и не включаются в анализ синтаксиса.
Для создания диаграммы FEO – выбрать пункт меню Diagram/Add FEO Diagram.

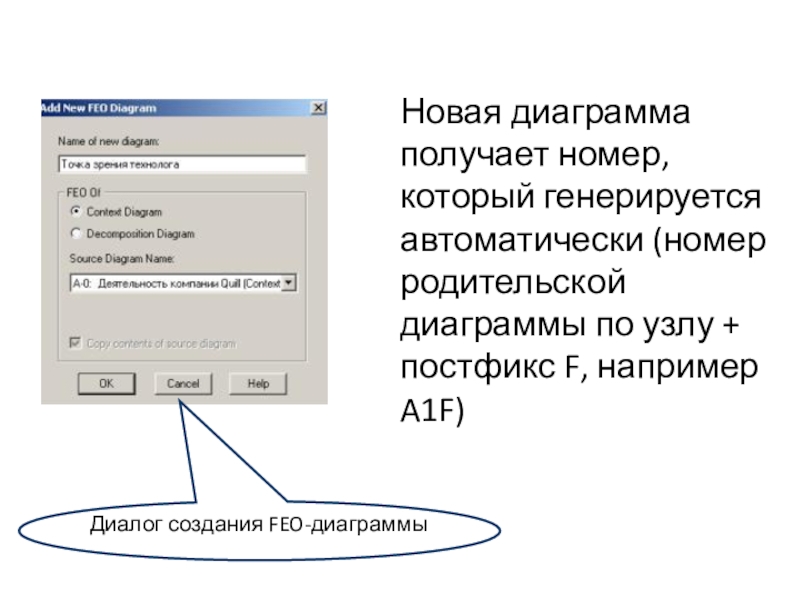

В диалоге Add New FEO Diagram – указать имя диаграммы FEO и тип родительской диаграммы.

узлу + постфикс F, например A1F)

Диалог создания FEO-диаграммы

декомпозируйте процесс
«Приготовить чайный напиток»
1.
2.
3.

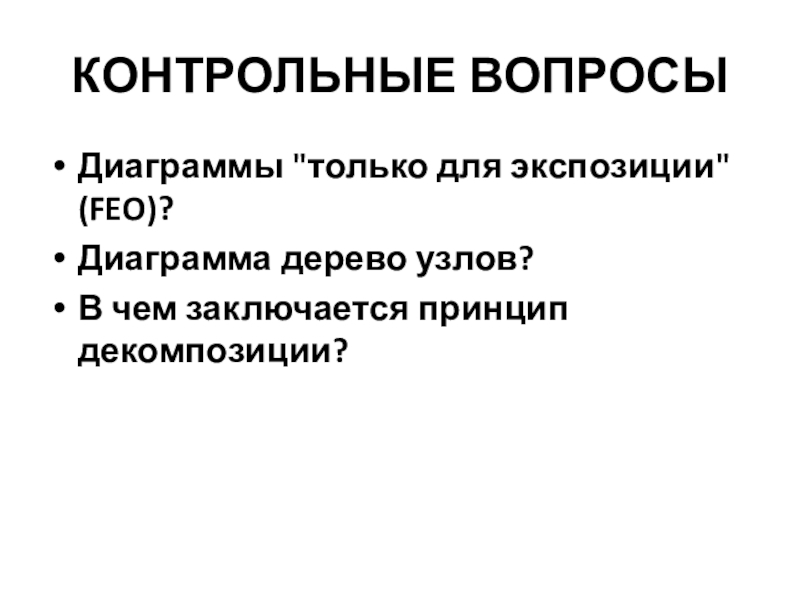

декомпозиции?

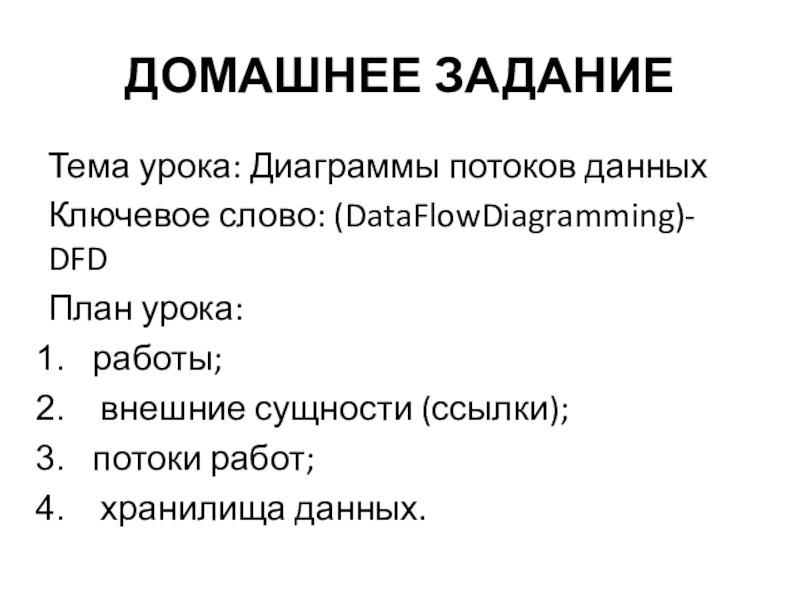

внешние сущности (ссылки);
потоки работ;
хранилища данных.
