Слайд 1ИЗОБРАЖЕНИЕ РЕЗЬБЫ техническое черчение преподаватель: Доценко Наталья Юрьевна
Министерство общего и профессионального образования Свердловской

области ГАПОУ СО Полевской многопрофильный техникум имени В. И. Назарова
ИЗОБРАЖЕНИЕ РЕЗЬБЫ техническое черчение преподаватель: Доценко Наталья Юрьевна Министерство общего и профессионального образования Свердловской области ГАПОУ СО Полевской

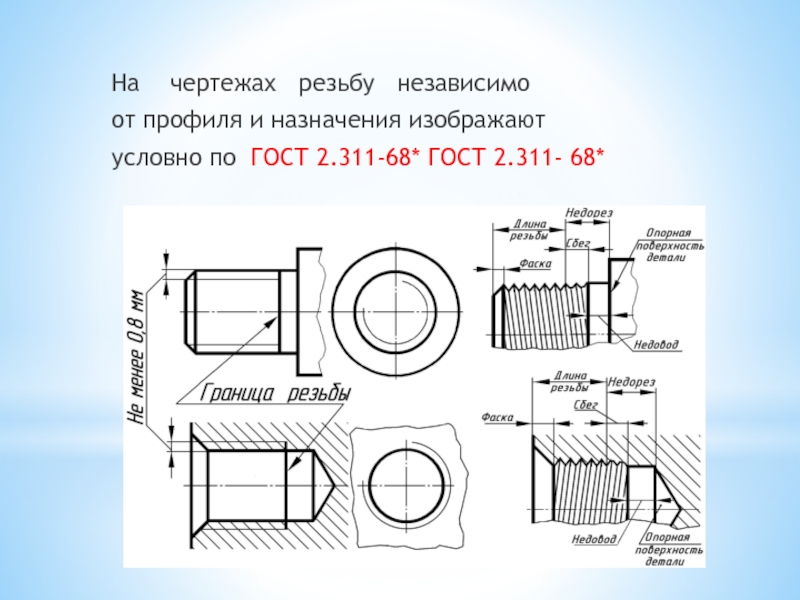

Слайд 2На чертежах резьбу независимо
от профиля и назначения изображают
условно

по ГОСТ 2.311-68* ГОСТ 2.311- 68*

На  чертежах  резьбу  независимоот профиля и назначения изображаютусловно по ГОСТ 2.311-68* ГОСТ 2.311- 68*

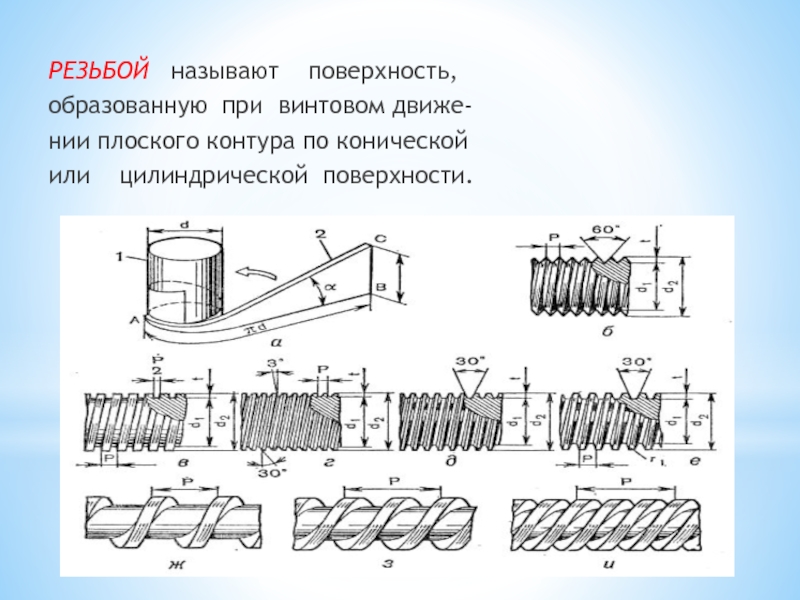

Слайд 3РЕЗЬБОЙ называют поверхность,
образованную при винтовом движе-
нии плоского контура

по конической
или цилиндрической поверхности.


РЕЗЬБОЙ  называют  поверхность, образованную при винтовом движе-нии плоского контура по коническойили  цилиндрической поверхности.

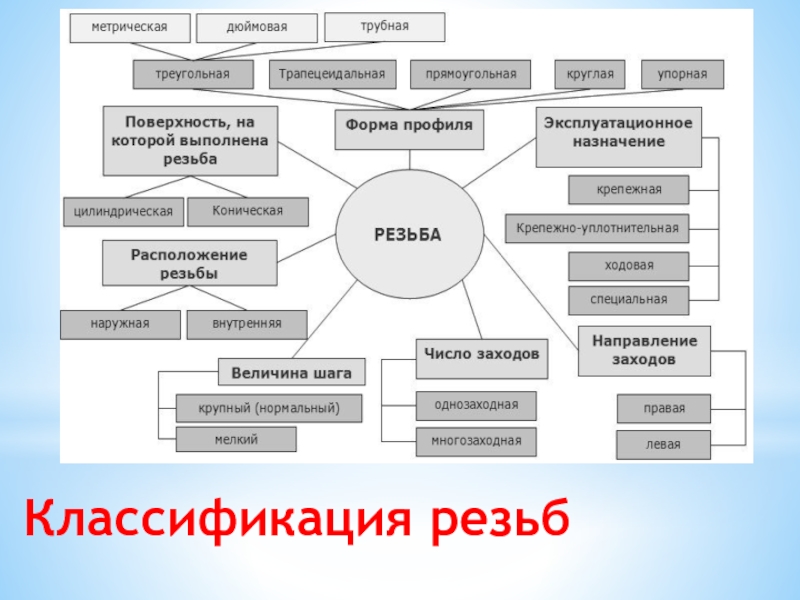

Слайд 4Классификация резьб

Классификация резьб

Слайд 5 По форме профиля:
а) треугольная;

б) трапецеидальная;

в) упорная;

г) прямоугольная;

д) круглая.

По форме профиля:а) треугольная;б) трапецеидальная;в) упорная;г) прямоугольная;д) круглая.

Слайд 6По направлению винтовой линии:
правая – резьба, образованная контуром, вращающимся по часовой

стрелке и перемещающимся вдоль оси в направлении от наблюдателя;
левая – резьба, образованная контуром, вращающимся против часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя.
По направлению винтовой линии:правая – резьба, образованная контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси в

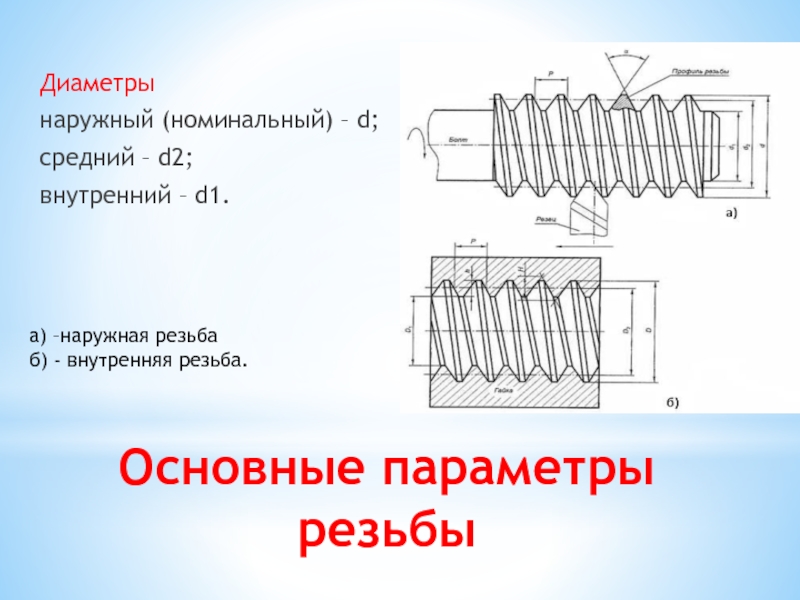

Слайд 7Основные параметры резьбы
Диаметры
наружный (номинальный) – d;
средний – d2;
внутренний – d1.


а)

–наружная резьба
б) - внутренняя резьба.
Основные параметры резьбыДиаметрынаружный (номинальный) – d;средний – d2;внутренний – d1. а) –наружная резьба б) - внутренняя резьба.

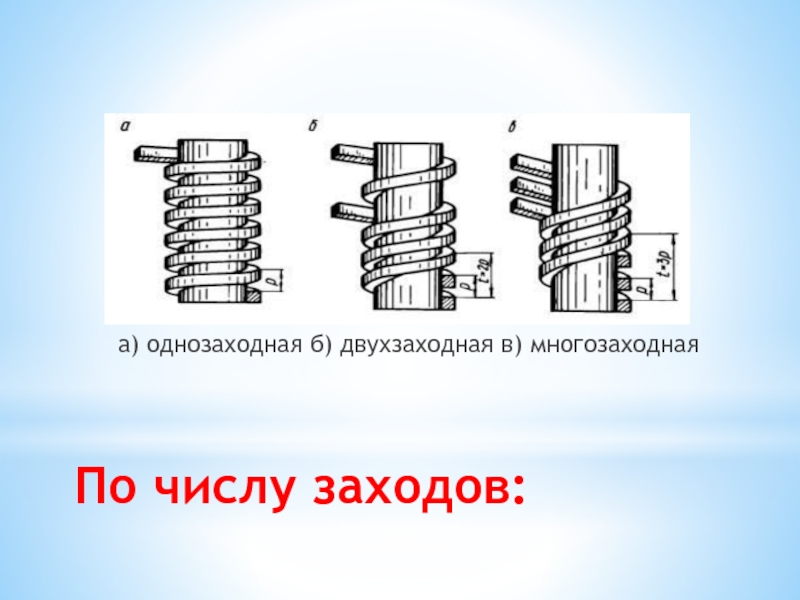

Слайд 8По числу заходов:


а) однозаходная б) двухзаходная в) многозаходная

По числу заходов:

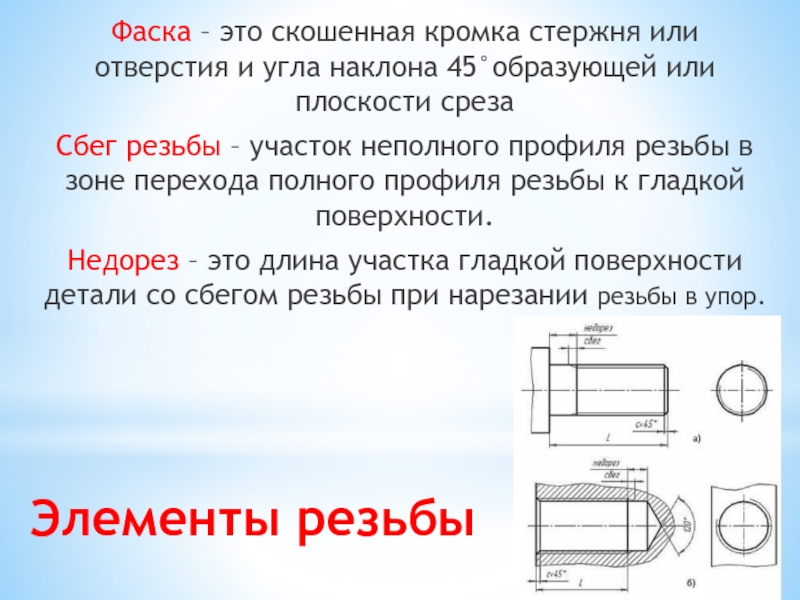

Слайд 9Элементы резьбы
Фаска – это скошенная кромка стержня или отверстия и угла

наклона 45°образующей или плоскости среза
Сбег резьбы – участок неполного профиля резьбы в зоне перехода полного профиля резьбы к гладкой поверхности.
Недорез – это длина участка гладкой поверхности детали со сбегом резьбы при нарезании резьбы в упор.
Элементы резьбыФаска – это скошенная кромка стержня или отверстия и угла наклона 45°образующей или плоскости среза Сбег

Слайд 10Резьба на стержне
а) цилиндрическая,
б) коническая.

Резьба на стержнеа) цилиндрическая, б) коническая.

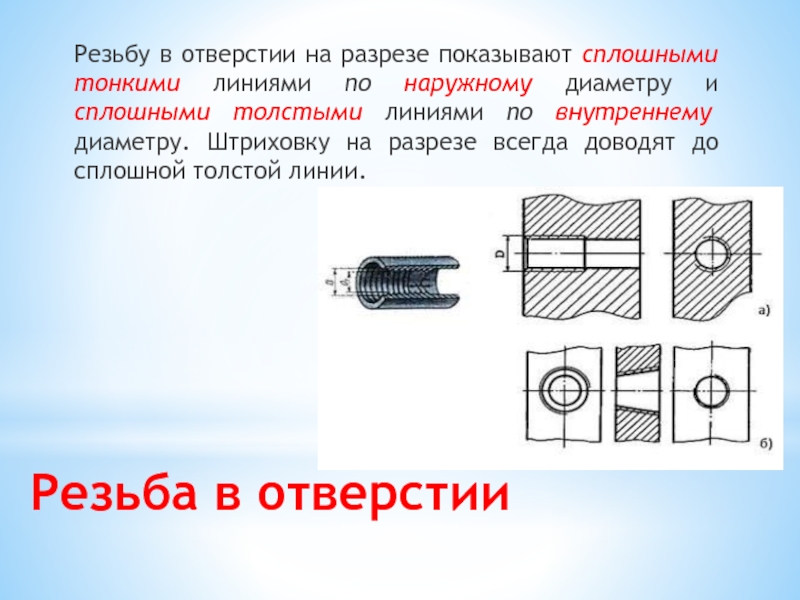

Слайд 11Резьба в отверстии
Резьбу в отверстии на разрезе показывают сплошными тонкими линиями

по наружному диаметру и сплошными толстыми линиями по внутреннему диаметру. Штриховку на разрезе всегда доводят до сплошной толстой линии.
Резьба в отверстииРезьбу в отверстии на разрезе показывают сплошными тонкими линиями по наружному диаметру и сплошными толстыми
