Презентация, доклад к уроку черчения на тему Упражнения

ЦЕЛЬ

Слайд 1УПРАЖНЕНИЯ
ДЛЯ ОБОБЩАЮЩИХ И ЗАКРЕПЛЯЮЩИХ УРОКОВ ПО ЧЕРЧЕНИЮ

УПРАЖНЕНИЯ ДЛЯ ОБОБЩАЮЩИХ И ЗАКРЕПЛЯЮЩИХ УРОКОВ ПО ЧЕРЧЕНИЮ

Слайд 2ЦЕЛЬ

ЦЕЛЬ

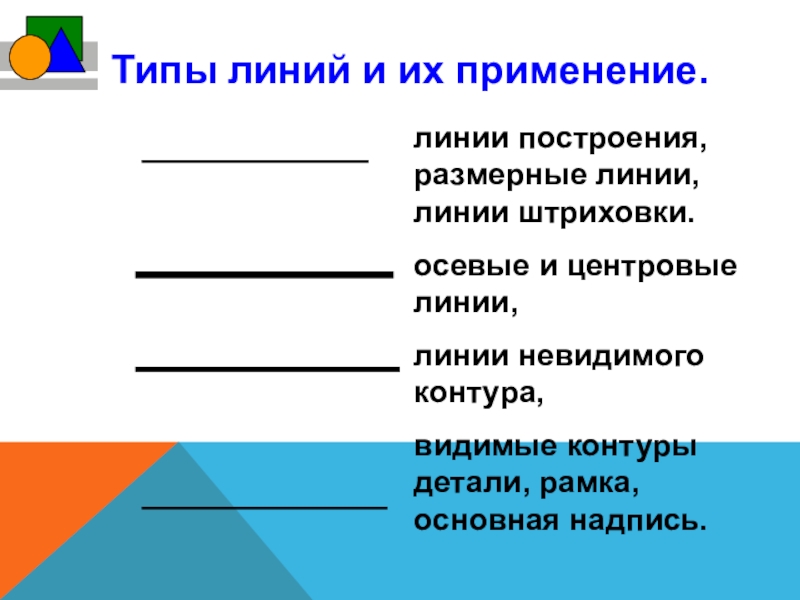

Слайд 3линии построения, размерные линии, линии штриховки.
осевые и центровые линии,
линии невидимого контура,
видимые

контуры детали, рамка, основная надпись.

Типы линий и их применение.

линии построения, размерные линии, линии штриховки.осевые и центровые линии,линии невидимого контура,видимые контуры детали, рамка, основная надпись.Типы линий

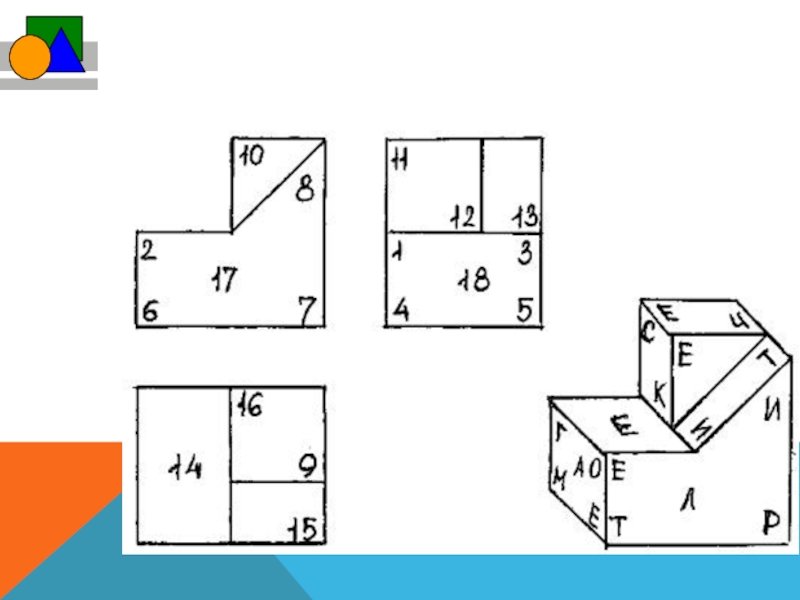

Слайд 4Определение третьей проекции по двум данным

Определение третьей проекции по двум данным

Слайд 5Как может выглядеть эта деталь? Предложи варианты.

Как может выглядеть эта деталь? Предложи варианты.

Слайд 6




Б
А


а
а
а
б
б
б




Построение проекций точек

на поверхности призмы

Б А а а а б б б Построение проекций точек на поверхности призмы

Слайд 7Определи вид чертежа.
№ 1
№ 2
№ 3
№ 6

4

№ 5

Рабочий чертёж, схема, наглядное изображение, технический рисунок, сборочный, строительный.

Определи вид чертежа.№ 1 № 2 № 3 № 6 № 4 № 5 Рабочий чертёж, схема,

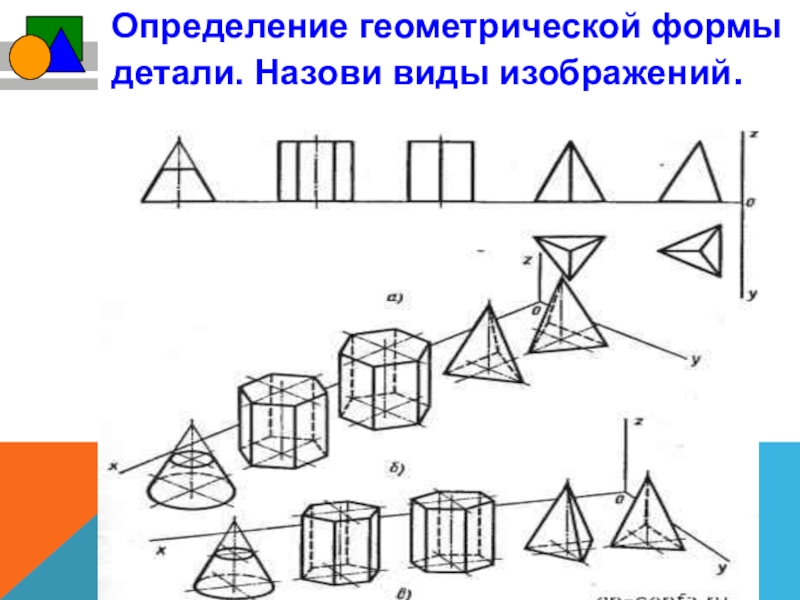

Слайд 9Определение геометрической формы детали. Назови виды изображений.

Определение геометрической формы детали. Назови виды изображений.

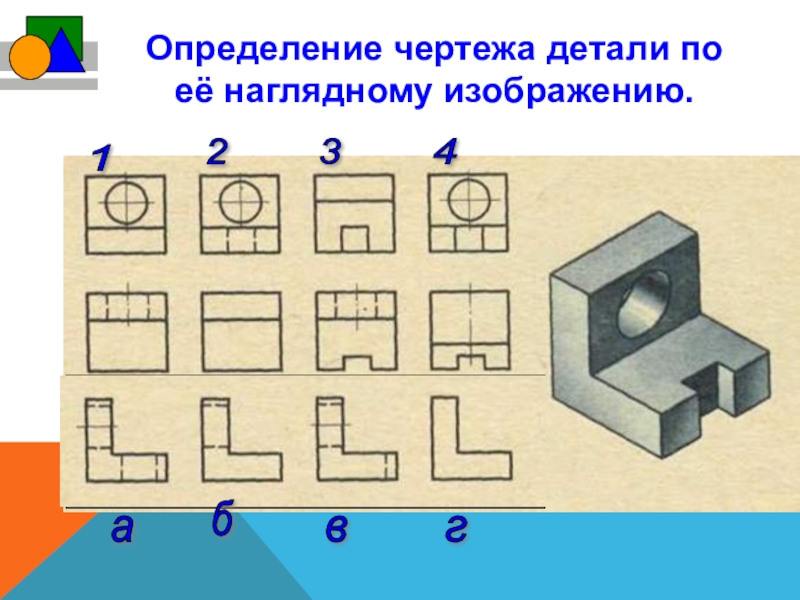

Слайд 10Определение чертежа детали по её наглядному изображению.
1
4
3
2

а


б

в

г

Определение чертежа детали по её наглядному изображению.1 4 3 2 а б в г
