Презентация, доклад к уроку АВТОМАТИЧЕСКИЕ СВАРКИ ПЛАВЛЕНИЕМ
Содержание
- 1. Презентация к уроку АВТОМАТИЧЕСКИЕ СВАРКИ ПЛАВЛЕНИЕМ
- 2. Автоматические сварки плавлениемОсновное условие получения качественного соединения
- 3. По способу защиты сварочной ванны и околошовной
- 4. источник нагрева теплота электрической дуги бомбардирование поверхности
- 5. источник нагрева теплота закрытой дуги выделяющаяся при
- 6. Электрошлаковая сваркаВыполняется описываемый вид сварки электродами пластинчатой
- 7. источник нагрева теплота электронной дугиАвтоматические сварки плавлениемПо
- 8. Электроннолучевая сваркаЭЛС сварка отхватывает аэрокосмическую, энергетическую, тяжелую
- 9. источник нагрева теплота электрической сжатой дугиАвтоматические сварки
- 10. Плазменная сваркаПлазменная сварка относится к процессу TIG
- 11. Автоматические сварки плавлениемПо типу источника нагрева Лазерная
- 12. Лазерная сваркаВысокая концентрация энергии, которая позволяет производить
- 13. Автоматические сварки плавлениемПо типу источника нагрева Свето-лучевая
- 14. Свето-лучевая сварка Светолучевой станок 4222Ф2 с ЧПУ
- 15. Автоматические сварки плавлениемПо способу защиты сварочной ванны
- 16. Автоматические сварки плавлениемПо степени механизации ? ручная сварка
- 17. Автоматические сварки плавлениемСПАСИБО ЗА ВНИМАНИЕ!
Автоматические сварки плавлениемОсновное условие получения качественного соединения для автоматических сварок плавлением: Равномерное расплавление основного и присадочного материала. Надежная защита жидкой фазы от контакта с атмосферой. Равномерное перемещение присадочного материала в определенную зону сварочной ванны с заданной

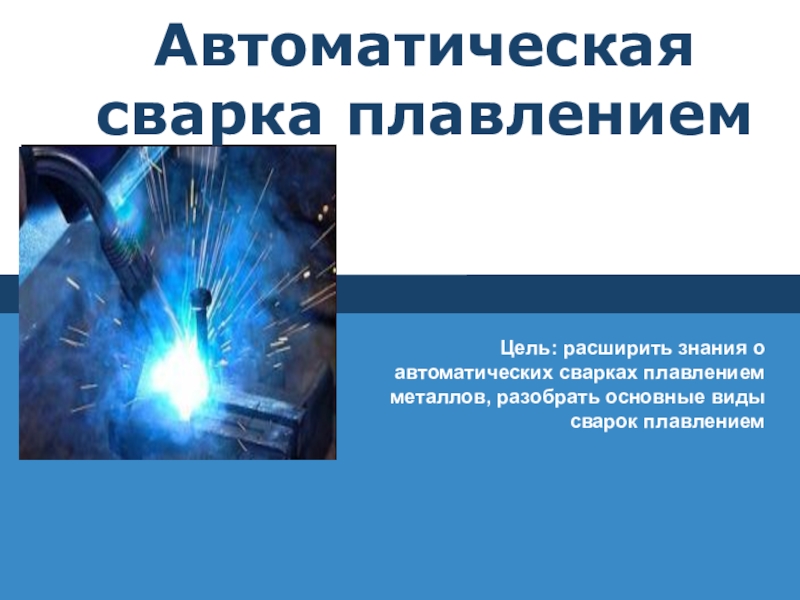

Слайд 1Автоматическая сварка плавлением
Цель: расширить знания о автоматических сварках плавлением металлов, разобрать
Слайд 2Автоматические сварки плавлением

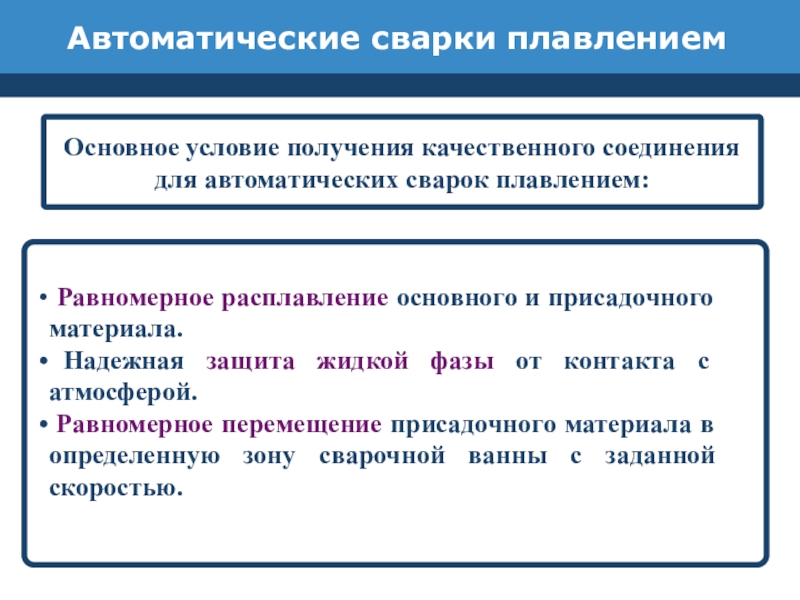

Основное условие получения качественного соединения для автоматических сварок плавлением:
Равномерное расплавление основного и присадочного материала.
Надежная защита жидкой фазы от контакта с атмосферой.
Равномерное перемещение присадочного материала в определенную зону сварочной ванны с заданной скоростью.
Надежная защита жидкой фазы от контакта с атмосферой.
Равномерное перемещение присадочного материала в определенную зону сварочной ванны с заданной скоростью.
Слайд 3
По способу защиты
сварочной ванны и
околошовной зоны
от атмосферы
По
степени
механизации
механизации
По типу
источника
нагрева

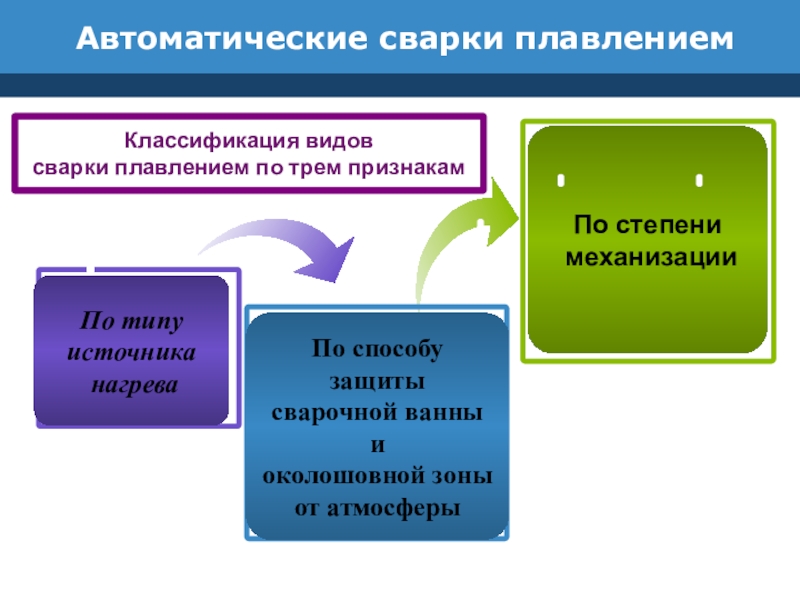

Автоматические сварки плавлением
Классификация видов
сварки плавлением по трем признакам
Слайд 4

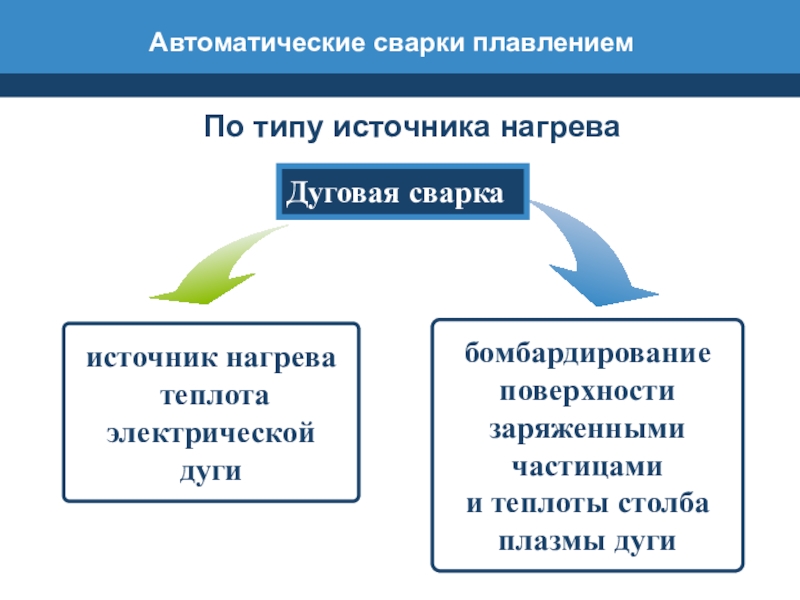

источник нагрева
теплота
электрической дуги
бомбардирование поверхности
заряженными частицами
и теплоты
столба
плазмы дуги
плазмы дуги
Автоматические сварки плавлением
По типу источника нагрева
Дуговая сварка

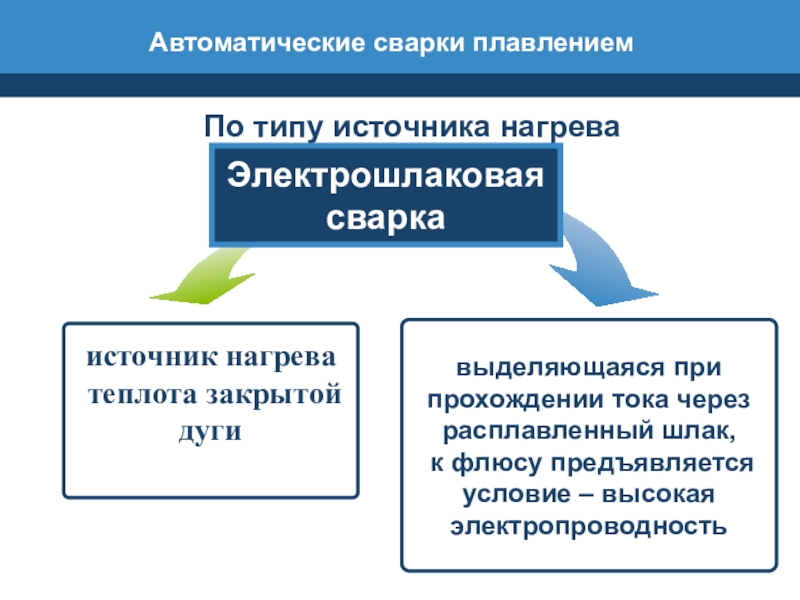

Слайд 5
источник нагрева
теплота закрытой дуги
выделяющаяся при прохождении тока через расплавленный
шлак,
к флюсу предъявляется условие – высокая электропроводность
к флюсу предъявляется условие – высокая электропроводность
Автоматические сварки плавлением
По типу источника нагрева
Электрошлаковая сварка

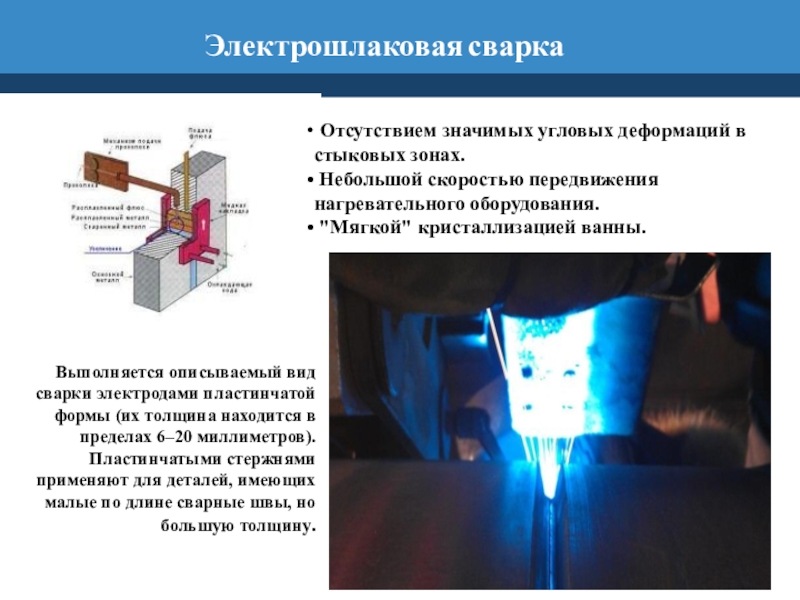

Слайд 6Электрошлаковая сварка
Выполняется описываемый вид сварки электродами пластинчатой формы (их толщина находится
в пределах 6–20 миллиметров). Пластинчатыми стержнями применяют для деталей, имеющих малые по длине сварные швы, но большую толщину.
Отсутствием значимых угловых деформаций в стыковых зонах.
Небольшой скоростью передвижения нагревательного оборудования.
"Мягкой" кристаллизацией ванны.
Слайд 7

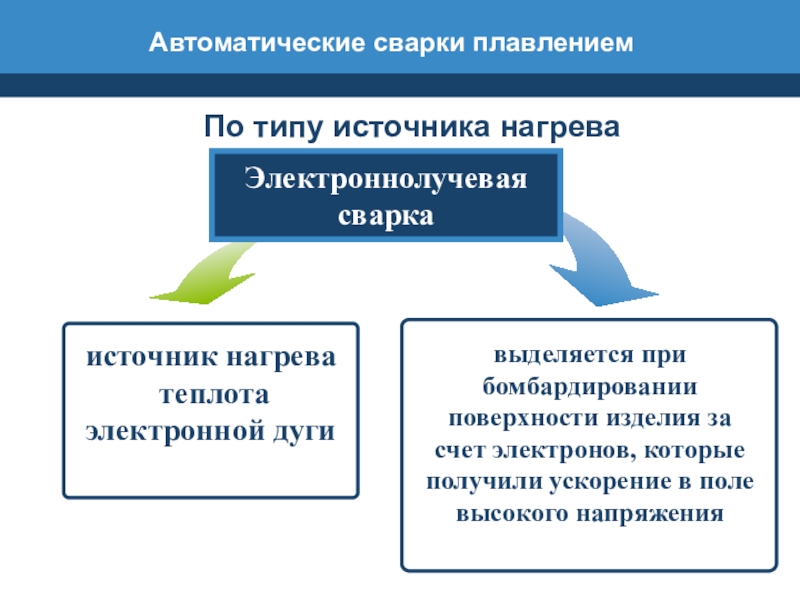

источник нагрева
теплота
электронной дуги
Автоматические сварки плавлением
По типу источника нагрева
Электроннолучевая
сварка
выделяется при бомбардировании поверхности изделия за счет электронов, которые получили ускорение в поле высокого напряжения
Слайд 8Электроннолучевая сварка

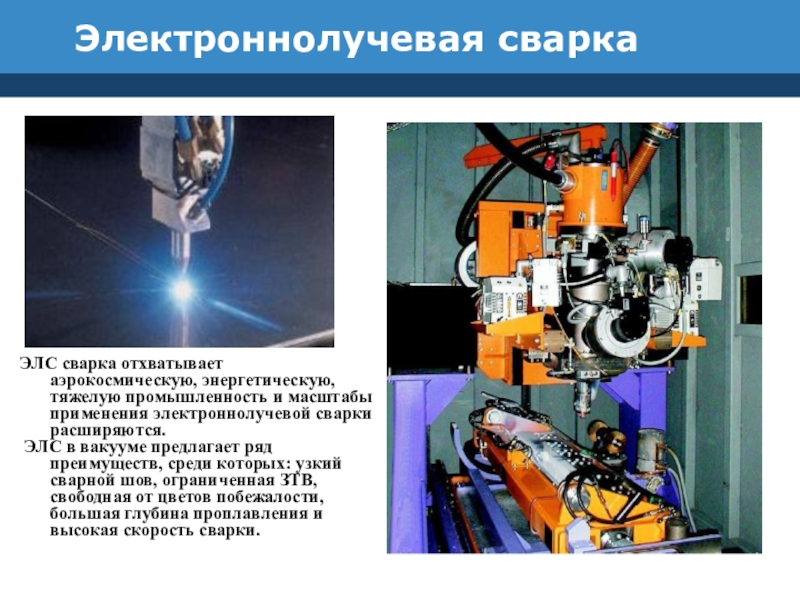

ЭЛС сварка отхватывает аэрокосмическую, энергетическую, тяжелую промышленность и масштабы применения
электроннолучевой сварки расширяются.
ЭЛС в вакууме предлагает ряд преимуществ, среди которых: узкий сварной шов, ограниченная ЗТВ, свободная от цветов побежалости, большая глубина проплавления и высокая скорость сварки.
ЭЛС в вакууме предлагает ряд преимуществ, среди которых: узкий сварной шов, ограниченная ЗТВ, свободная от цветов побежалости, большая глубина проплавления и высокая скорость сварки.
Слайд 9

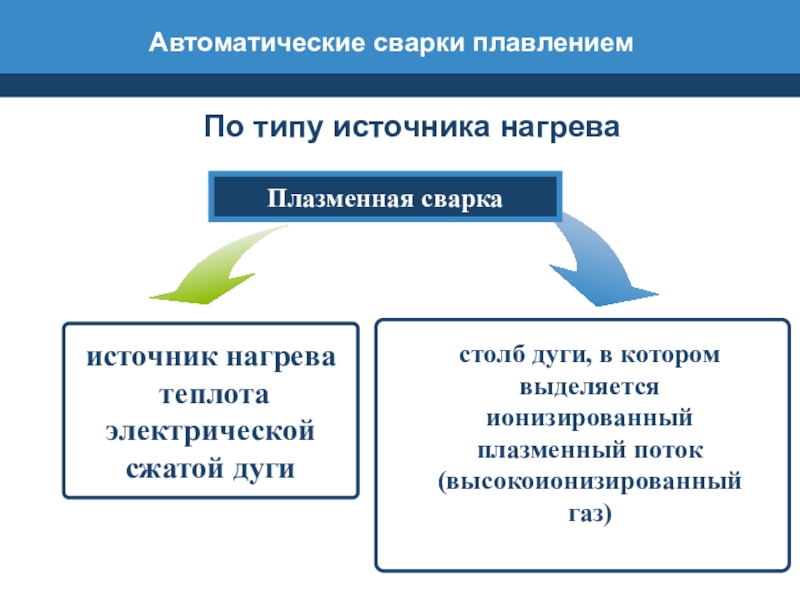

источник нагрева
теплота
электрической сжатой дуги
Автоматические сварки плавлением
По типу источника нагрева
Плазменная сварка
столб дуги, в котором выделяется ионизированный плазменный поток
(высокоионизированный газ)

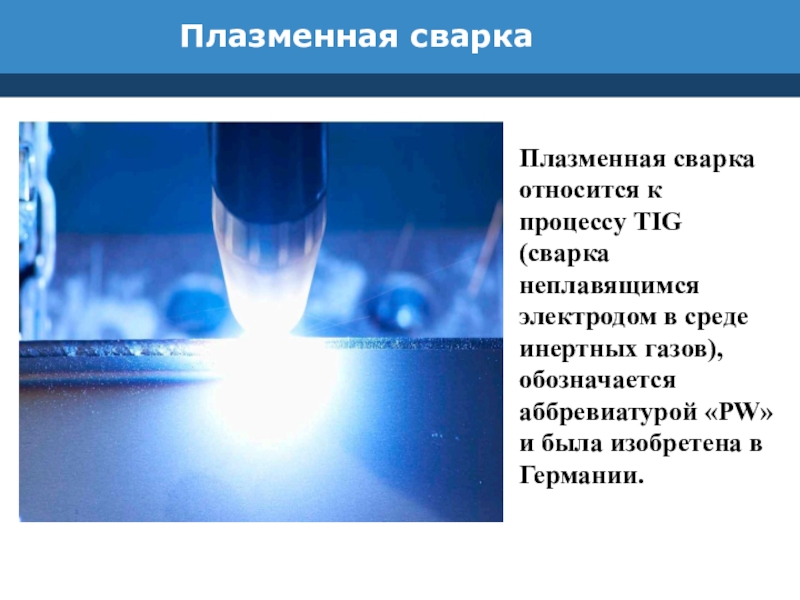

Слайд 10Плазменная сварка
Плазменная сварка относится к процессу TIG (сварка неплавящимся электродом в
среде инертных газов), обозначается аббревиатурой «PW» и была изобретена в Германии.

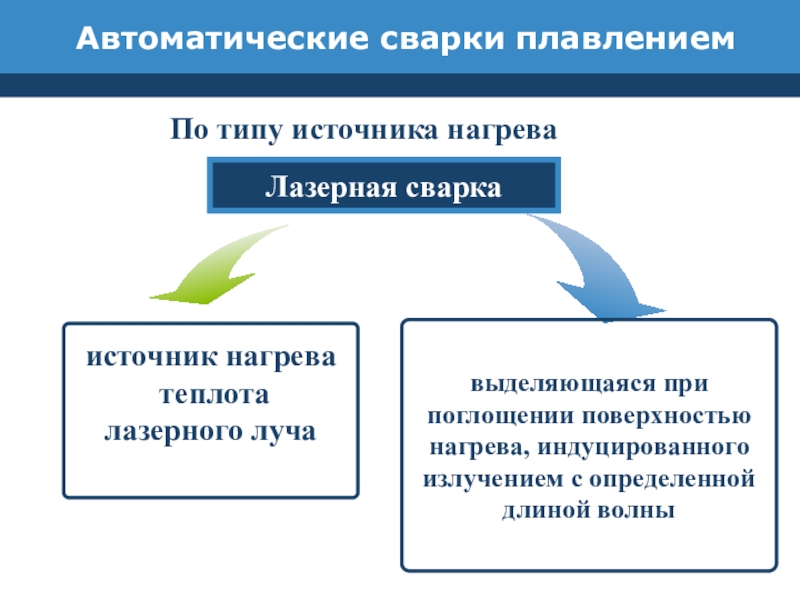

Слайд 11Автоматические сварки плавлением
По типу источника нагрева
Лазерная сварка
источник нагрева
теплота
лазерного
луча
выделяющаяся при поглощении поверхностью нагрева, индуцированного излучением с определенной длиной волны
Слайд 12Лазерная сварка
Высокая концентрация энергии, которая позволяет производить микросварку деталей толщиной до
50 микрон, возможность сварки термочувствительных деталей, возможность сварки в труднодоступных местах, возможность проведения сварки в вакууме и защитных газах, возможность подвода строго дозированной энергии в зону сварки, высокая промышленная стерильность процесса и отсутствие выделения вредных паров, высокая технологичность, высокая степень автоматизации, высокая производительность.

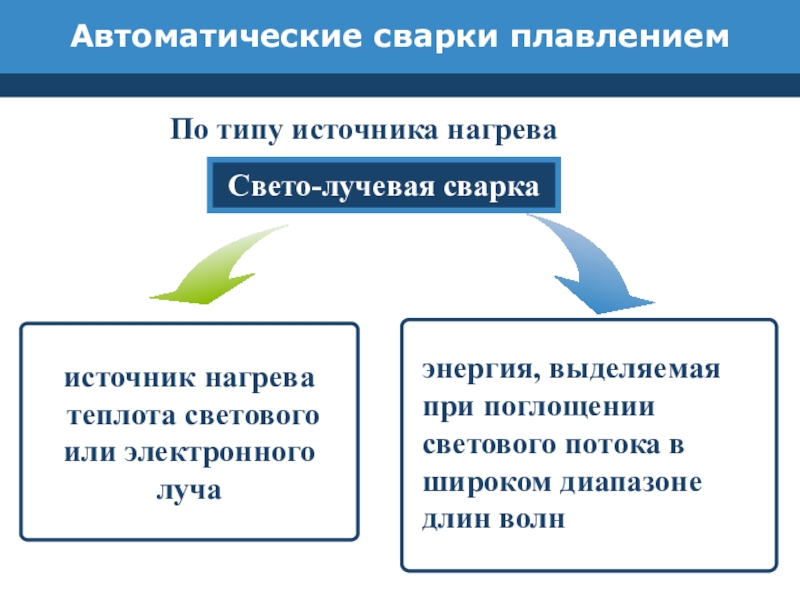

Слайд 13Автоматические сварки плавлением
По типу источника нагрева
Свето-лучевая сварка
источник нагрева
теплота
светового или электронного луча
энергия, выделяемая при поглощении светового потока в широком диапазоне длин волн

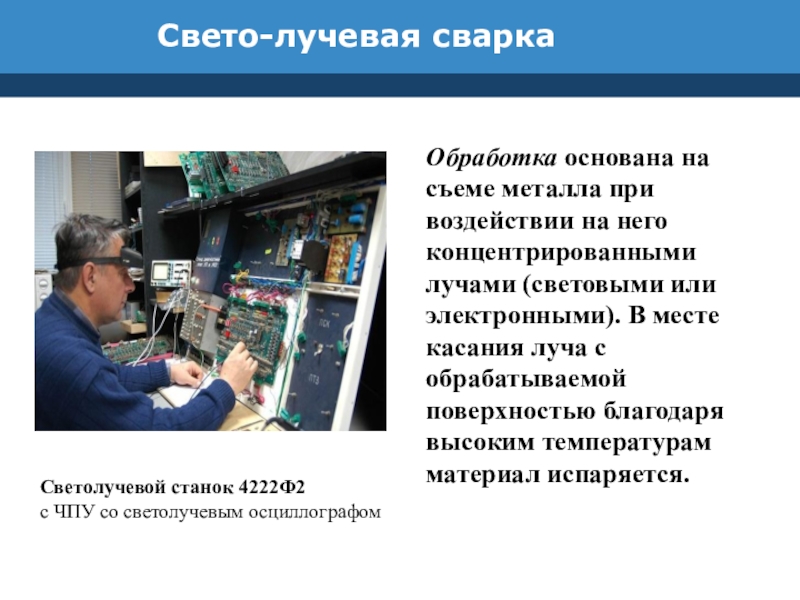

Слайд 14Свето-лучевая сварка
Светолучевой станок 4222Ф2
с ЧПУ со светолучевым осциллографом
Обработка основана на
съеме металла при воздействии на него концентрированными лучами (световыми или электронными). В месте касания луча с обрабатываемой поверхностью благодаря высоким температурам материал испаряется.
Слайд 15Автоматические сварки плавлением

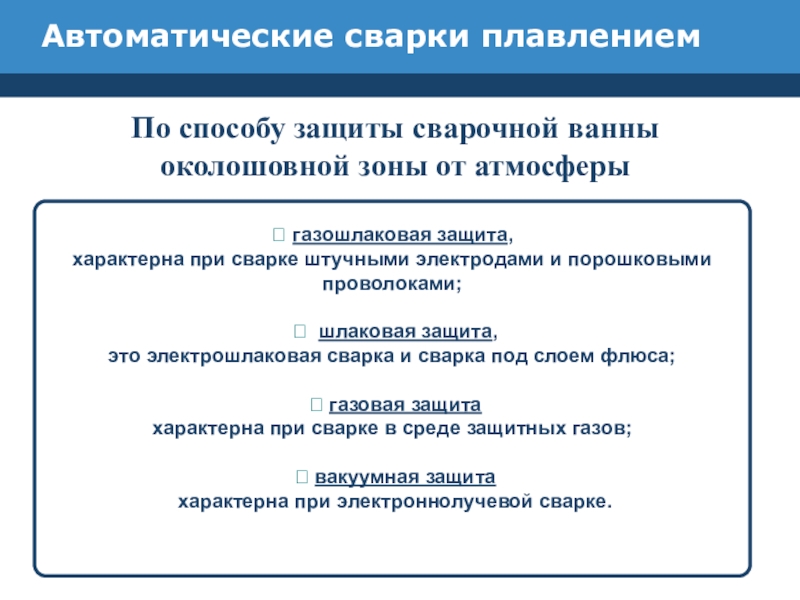

По способу защиты сварочной ванны околошовной зоны от атмосферы
? газошлаковая защита,
характерна при сварке штучными электродами и порошковыми проволоками;
? шлаковая защита,
это электрошлаковая сварка и сварка под слоем флюса;
? газовая защита
характерна при сварке в среде защитных газов;
? вакуумная защита
характерна при электроннолучевой сварке.

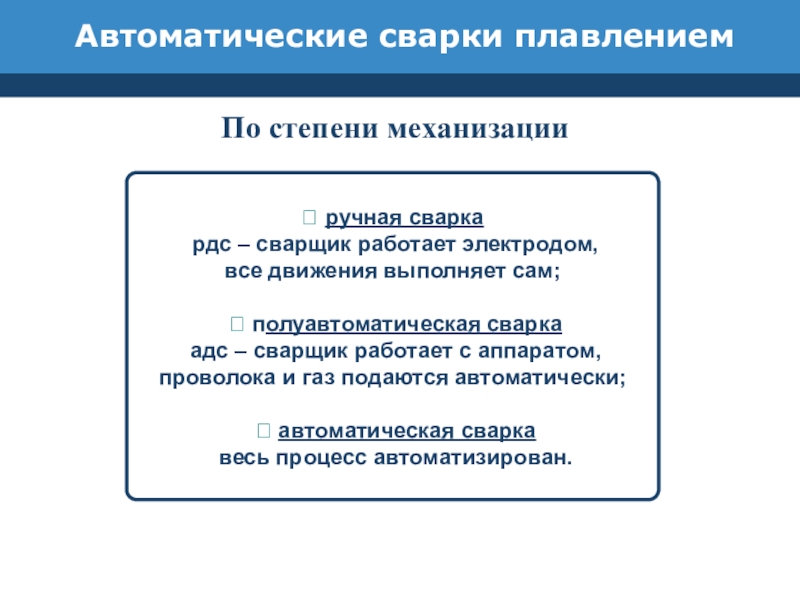

Слайд 16Автоматические сварки плавлением
По степени механизации
? ручная сварка
рдс – сварщик работает
электродом,
все движения выполняет сам; ? полуавтоматическая сварка
адс – сварщик работает с аппаратом,
проволока и газ подаются автоматически; ? автоматическая сварка
весь процесс автоматизирован.
все движения выполняет сам; ? полуавтоматическая сварка
адс – сварщик работает с аппаратом,
проволока и газ подаются автоматически; ? автоматическая сварка
весь процесс автоматизирован.
