Презентация, доклад к социальному проекту на тему рачительного использования ресурсов в жилищно коммунальном хозяйствеЖЕКА

жилого дома»

Команда МКОУ ООШ №20 «Исследователь» в составе:
Горбанёв Олег 7А класс
Шаповалова Светлана 7А класс
Попов Владимир 7А класс
Савельева Марина 7А класс
Остроухова Алина 7А класс

Руководитель: заместитель директора МКОУ
ООШ №20 по информатизации
Панарин Николай Николаевич

МКОУ ООШ №20 станица Суворовская

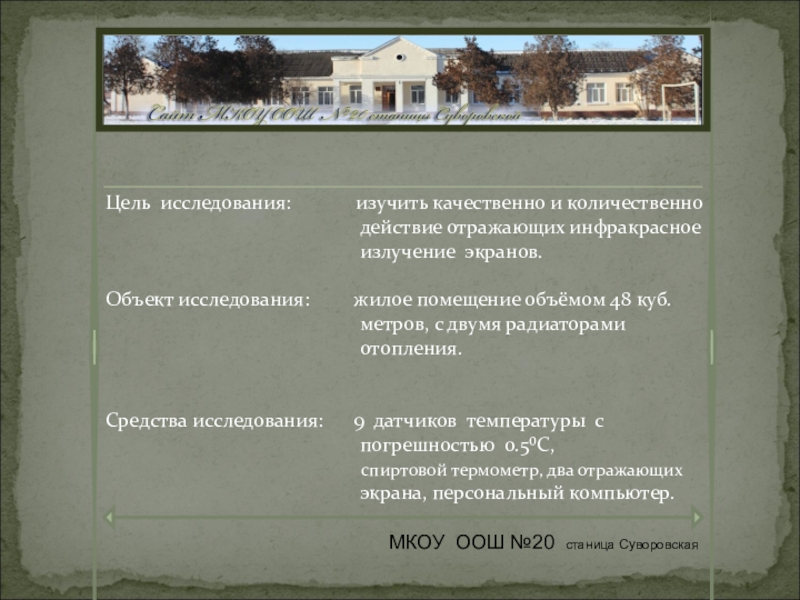

количественно
действие отражающих инфракрасное
излучение экранов.

Объект исследования: жилое помещение объёмом 48 куб.
метров, с двумя радиаторами
отопления.


Средства исследования: 9 датчиков температуры с
погрешностью 0.5⁰С,
спиртовой термометр, два отражающих
экрана, персональный компьютер.

МКОУ ООШ №20 станица Суворовская

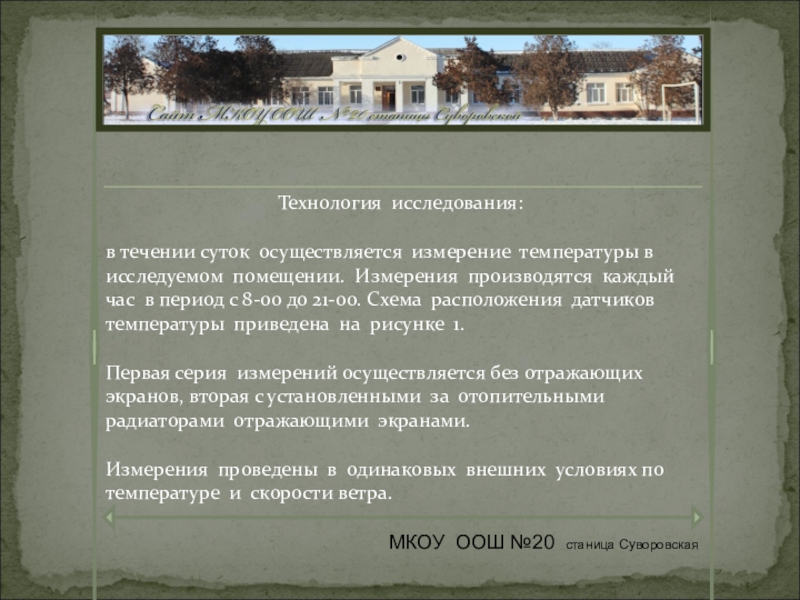

исследуемом помещении. Измерения производятся каждый час в период с 8-00 до 21-00. Схема расположения датчиков температуры приведена на рисунке 1.

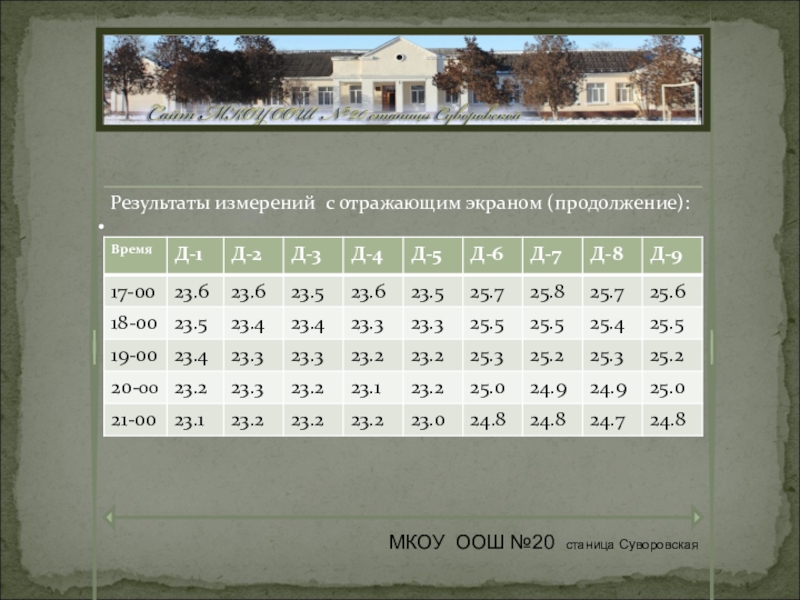

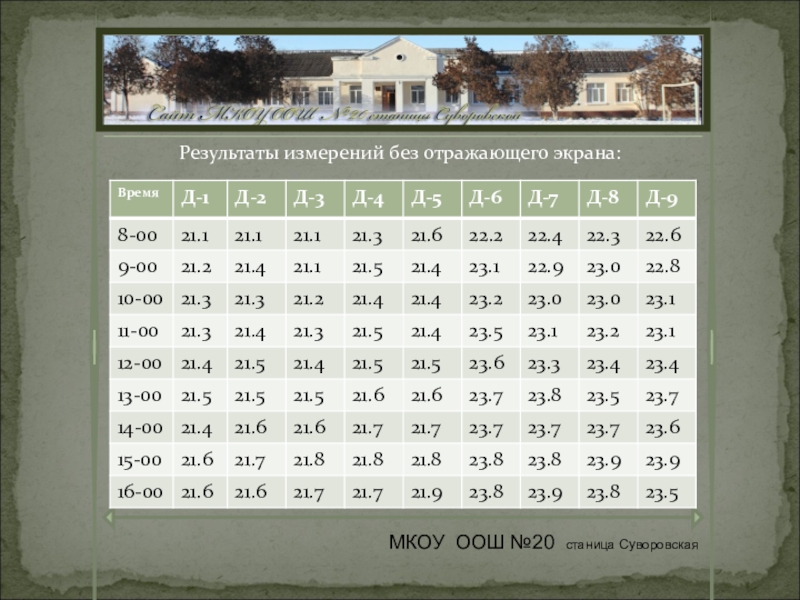

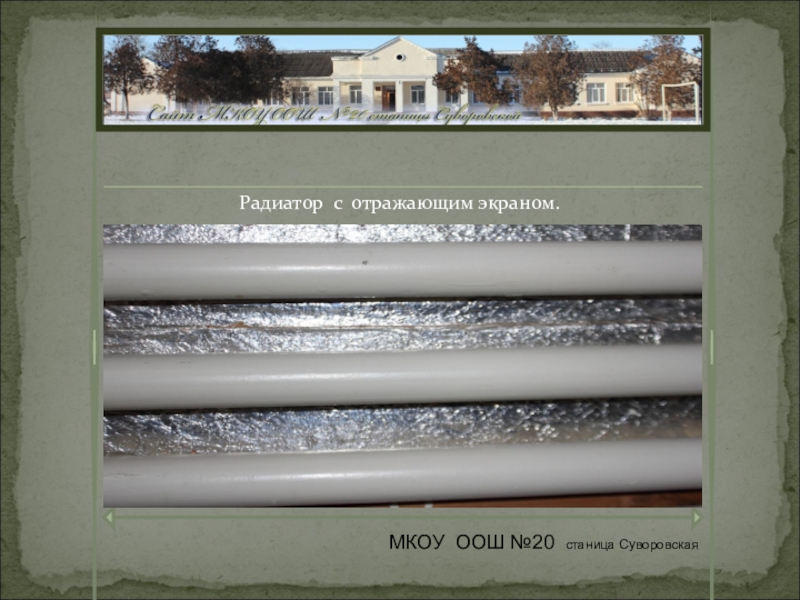

Первая серия измерений осуществляется без отражающих экранов, вторая с установленными за отопительными радиаторами отражающими экранами.

Измерения проведены в одинаковых внешних условиях по температуре и скорости ветра.

МКОУ ООШ №20 станица Суворовская

полом Д-3

Высота 0.5м над полом Д-4

Высота 0.5м над полом Д-5

Высота 1.5м над полом Д-6

Высота 1.5м над полом Д-7

Высота 1.5м над полом Д-9

Высота 1.5м над полом Д-8

Радиатор 1

Радиатор 2

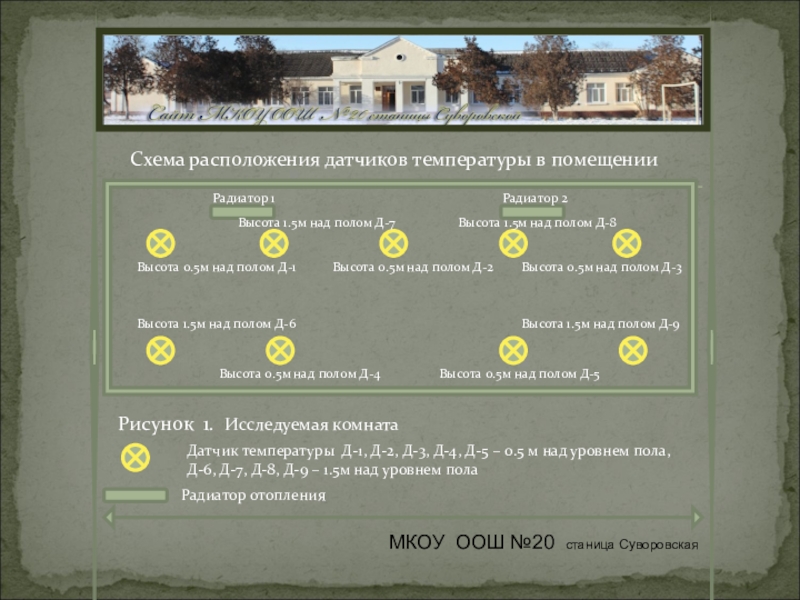

Схема расположения датчиков температуры в помещении

Рисунок 1. Исследуемая комната

Датчик температуры Д-1, Д-2, Д-3, Д-4, Д-5 – 0.5 м над уровнем пола,
Д-6, Д-7, Д-8, Д-9 – 1.5м над уровнем пола

Радиатор отопления

МКОУ ООШ №20 станица Суворовская

№20 станица Суворовская

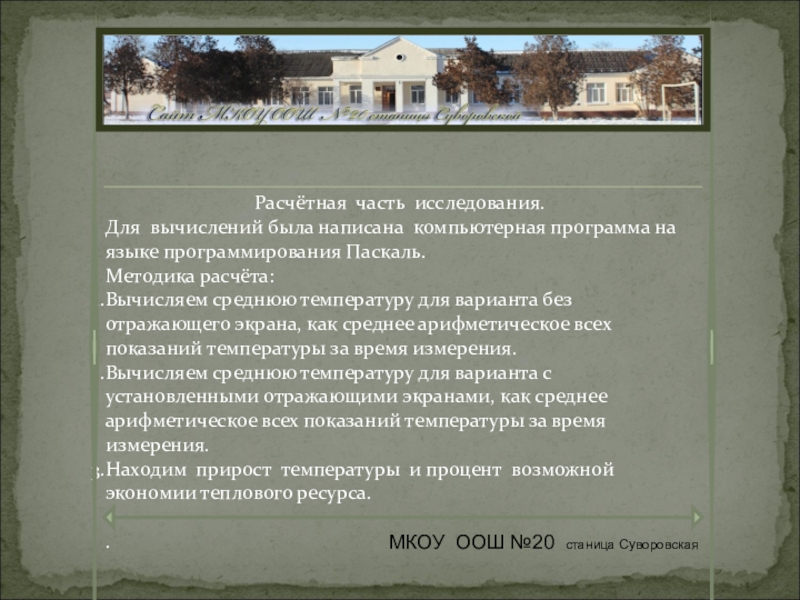

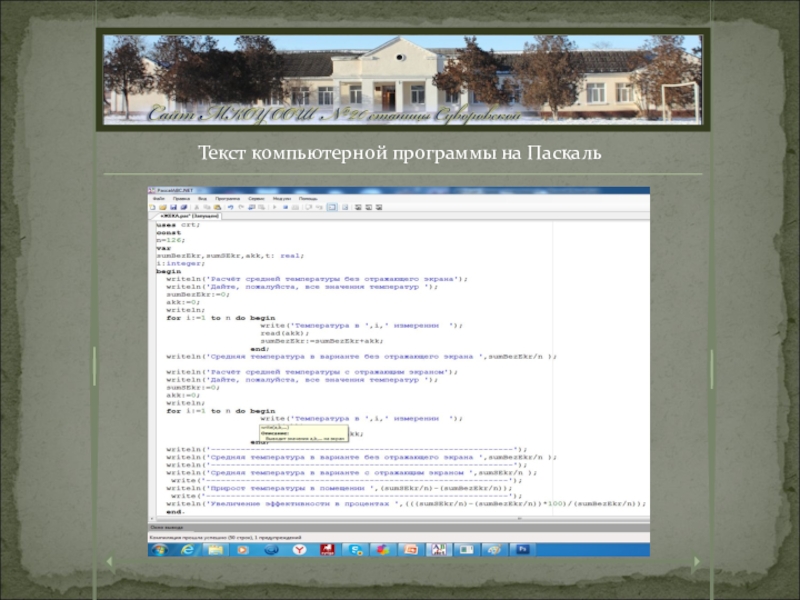

Паскаль.
Методика расчёта:
Вычисляем среднюю температуру для варианта без отражающего экрана, как среднее арифметическое всех показаний температуры за время измерения.
Вычисляем среднюю температуру для варианта с установленными отражающими экранами, как среднее арифметическое всех показаний температуры за время измерения.

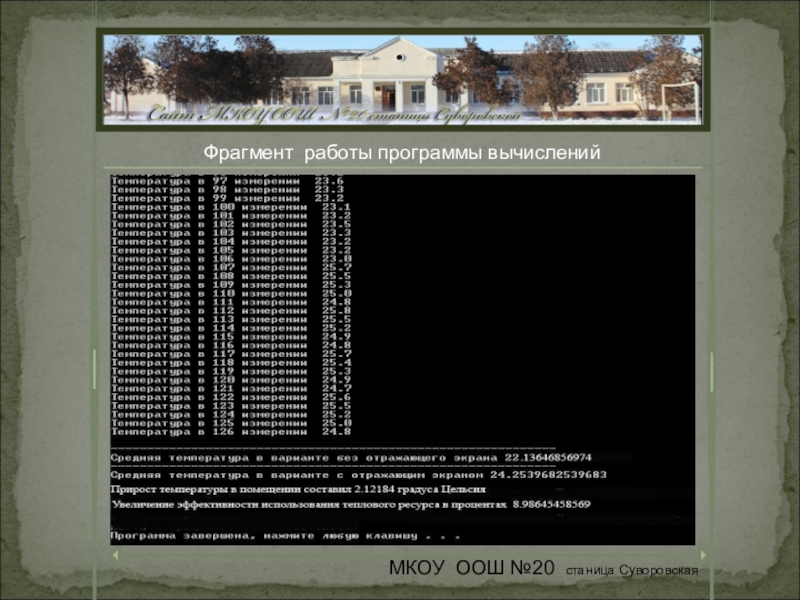

Находим прирост температуры и процент возможной экономии теплового ресурса.

.

МКОУ ООШ №20 станица Суворовская

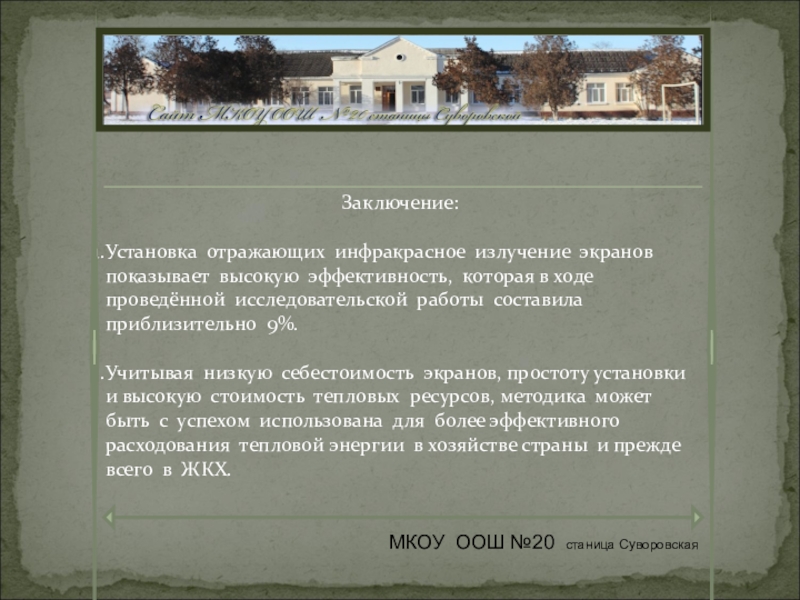

которая в ходе проведённой исследовательской работы составила приблизительно 9%.

Учитывая низкую себестоимость экранов, простоту установки и высокую стоимость тепловых ресурсов, методика может быть с успехом использована для более эффективного расходования тепловой энергии в хозяйстве страны и прежде всего в ЖКХ.
