Презентация, доклад к року на тему: Диаграмма носителей информации (Information carrier diagram, ICD).
Содержание
- 1. Презентация к року на тему: Диаграмма носителей информации (Information carrier diagram, ICD).
- 2. ЦЕЛЬ:Формирование первоначальных навыков и умений в работе с диаграммой FAD и знать ее понятия

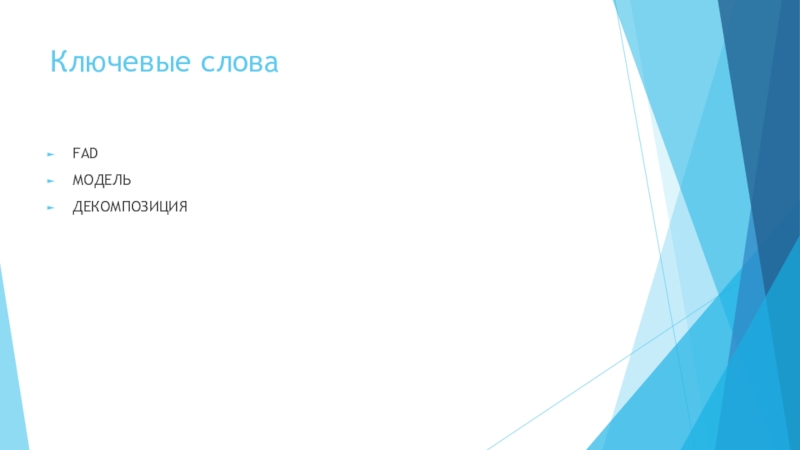

- 3. Ключевые слова FADМОДЕЛЬДЕКОМПОЗИЦИЯ
- 4. Ситуационная задача Описать окружение функции "Разработка вариантов
- 5. После создания eEPC-модели, если существует необходимость в
- 6. Модель описания функций необходима для того, чтобы
- 7. FAD модель показывает: потоки входной информации, необходимой
- 8. Принципы расположения окружения:сверху от функции располагается цель
- 9. Принципы расположения окружения:связи между должностями / информационными

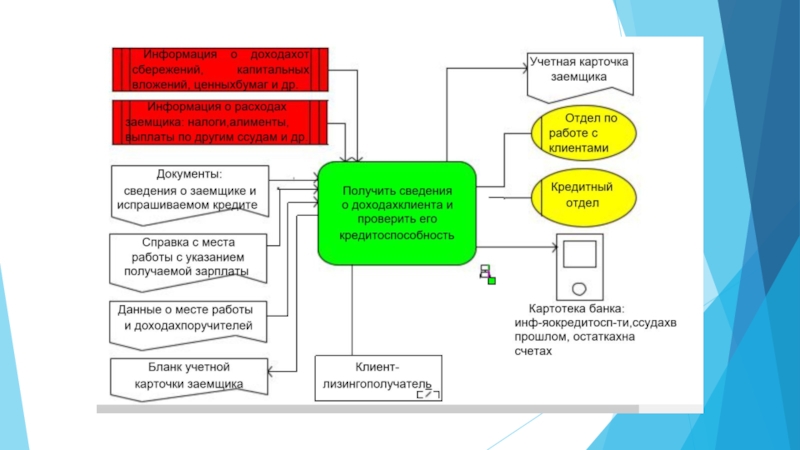

- 10. Слайд 10
- 11. ПРОДОЛЖИ ФРАЗЫ1.Я сегодня узнал….2. Я сегодня научился….3.
- 12. Опережающее домашнее задание: Тема:Диаграмма типа прикладной системы

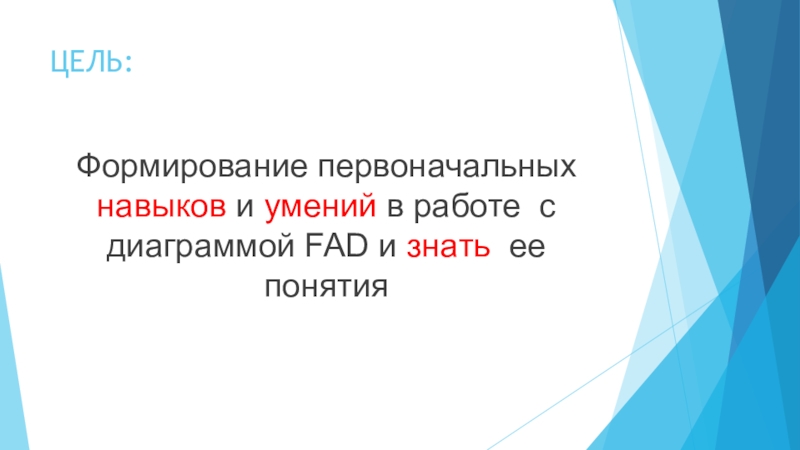

ЦЕЛЬ:Формирование первоначальных навыков и умений в работе с диаграммой FAD и знать ее понятия
Слайд 2ЦЕЛЬ:
Формирование первоначальных навыков и умений в работе с диаграммой FAD и
знать ее понятия

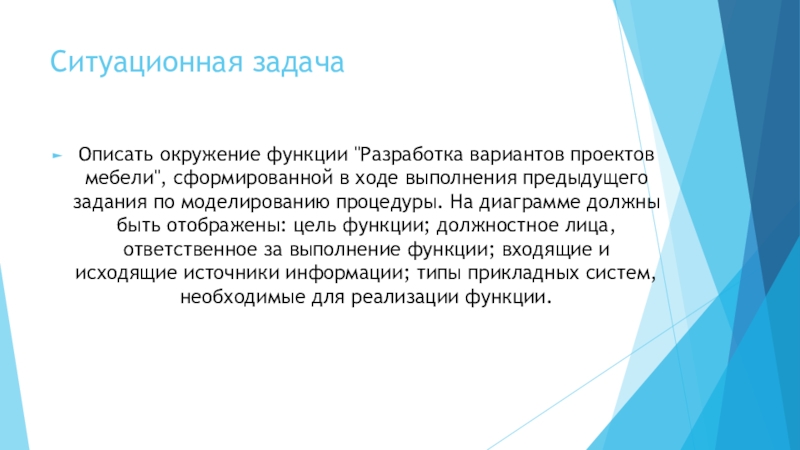

Слайд 4Ситуационная задача
Описать окружение функции "Разработка вариантов проектов мебели", сформированной в
ходе выполнения предыдущего задания по моделированию процедуры. На диаграмме должны быть отображены: цель функции; должностное лица, ответственное за выполнение функции; входящие и исходящие источники информации; типы прикладных систем, необходимые для реализации функции.

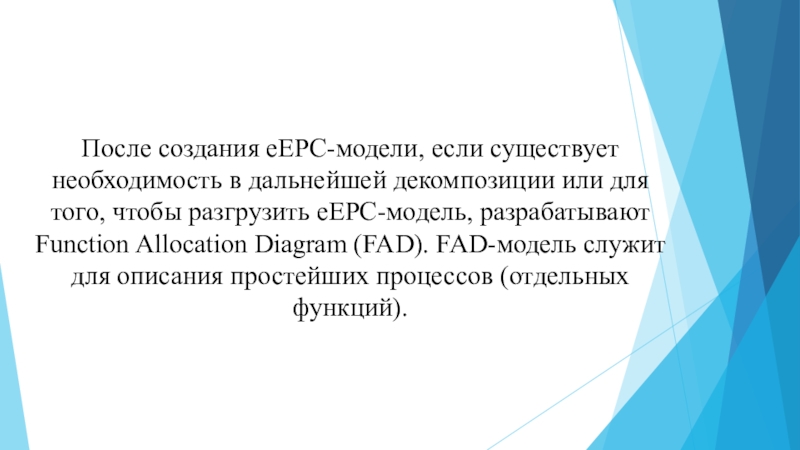

Слайд 5После создания eEPC-модели, если существует необходимость в дальнейшей декомпозиции или для
того, чтобы разгрузить eEPC-модель, разрабатывают Function Allocation Diagram (FAD). FAD-модель служит для описания простейших процессов (отдельных функций).

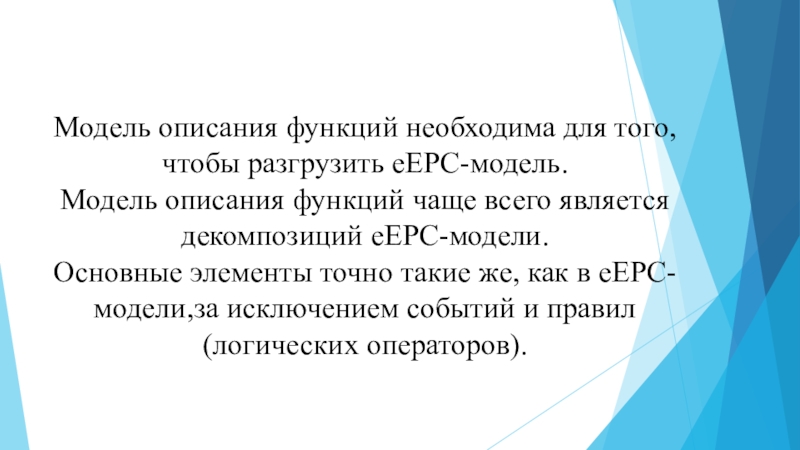

Слайд 6Модель описания функций необходима для того, чтобы разгрузить eEPC-модель.
Модель описания функций
чаще всего является декомпозиций eEPC-модели.
Основные элементы точно такие же, как в eEPC-модели,за исключением событий и правил (логических операторов).
Основные элементы точно такие же, как в eEPC-модели,за исключением событий и правил (логических операторов).

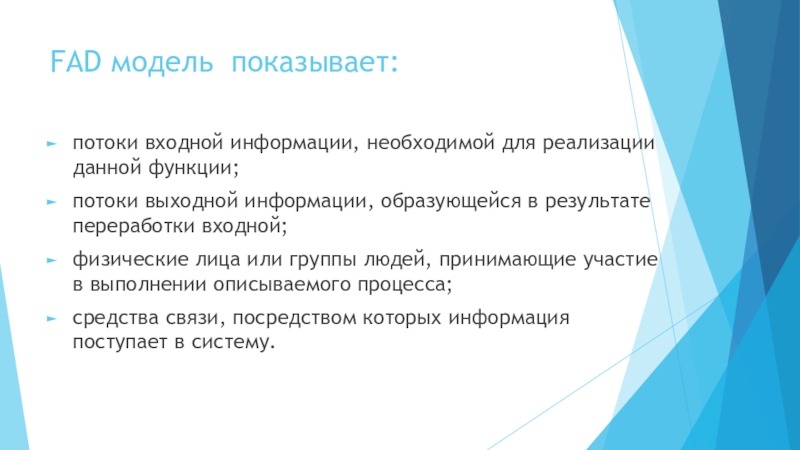

Слайд 7FAD модель показывает:
потоки входной информации, необходимой для реализации данной функции;
потоки
выходной информации, образующейся в результате переработки входной;
физические лица или группы людей, принимающие участие в выполнении описываемого процесса;
средства связи, посредством которых информация поступает в систему.
физические лица или группы людей, принимающие участие в выполнении описываемого процесса;
средства связи, посредством которых информация поступает в систему.

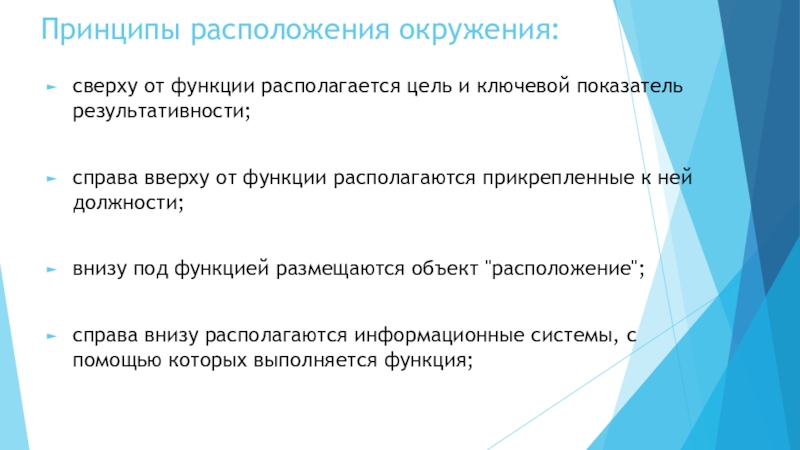

Слайд 8Принципы расположения окружения:
сверху от функции располагается цель и ключевой показатель результативности;
справа
вверху от функции располагаются прикрепленные к ней должности;
внизу под функцией размещаются объект "расположение";
справа внизу располагаются информационные системы, с помощью которых выполняется функция;
внизу под функцией размещаются объект "расположение";
справа внизу располагаются информационные системы, с помощью которых выполняется функция;

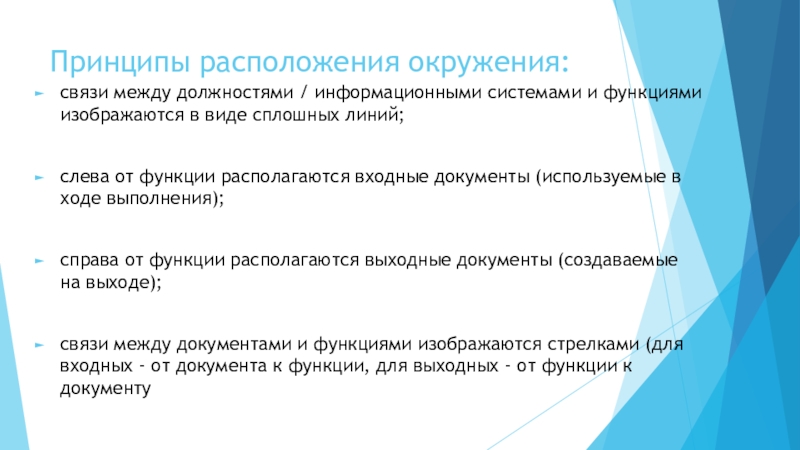

Слайд 9Принципы расположения окружения:
связи между должностями / информационными системами и функциями изображаются
в виде сплошных линий;
слева от функции располагаются входные документы (используемые в ходе выполнения);
справа от функции располагаются выходные документы (создаваемые на выходе);
связи между документами и функциями изображаются стрелками (для входных - от документа к функции, для выходных - от функции к документу
слева от функции располагаются входные документы (используемые в ходе выполнения);
справа от функции располагаются выходные документы (создаваемые на выходе);
связи между документами и функциями изображаются стрелками (для входных - от документа к функции, для выходных - от функции к документу

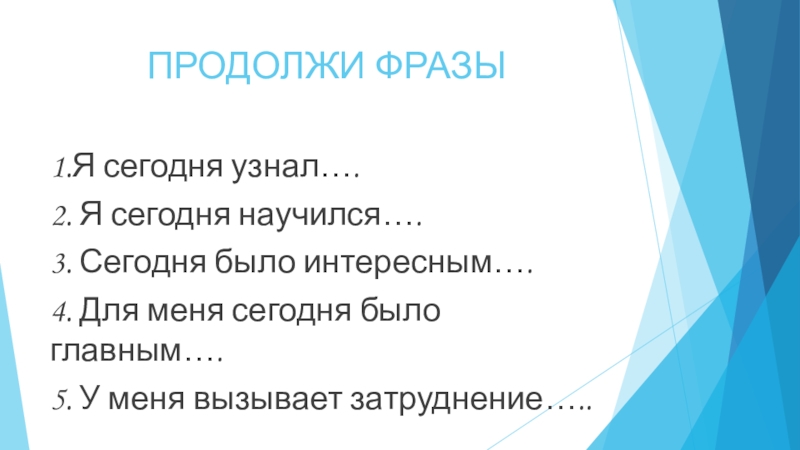

Слайд 11ПРОДОЛЖИ ФРАЗЫ
1.Я сегодня узнал….
2. Я сегодня научился….
3. Сегодня было интересным….
4. Для
меня сегодня было главным….
5. У меня вызывает затруднение…..
5. У меня вызывает затруднение…..

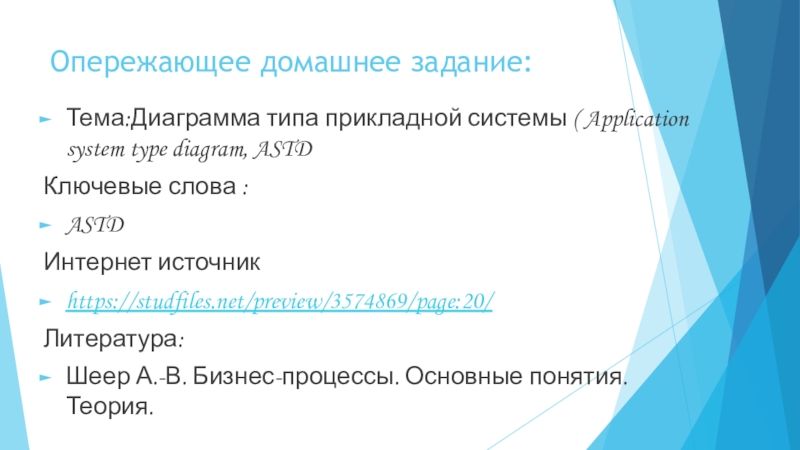

Слайд 12Опережающее домашнее задание:
Тема:Диаграмма типа прикладной системы ( Application system type
diagram, ASTD
Ключевые слова :
ASTD
Интернет источник
https://studfiles.net/preview/3574869/page:20/
Литература:
Шеер А.-В. Бизнес-процессы. Основные понятия. Теория.
Ключевые слова :
ASTD
Интернет источник
https://studfiles.net/preview/3574869/page:20/
Литература:
Шеер А.-В. Бизнес-процессы. Основные понятия. Теория.
