Презентация, доклад к практической работе по МДК 01.01 Изыскания и проектирование автомобильных дорог и аэродромов

Н.А. Лопатина

поперечного профиля автомобильной дороги заданной категории;

– построить поперечный профиль автомобильной дороги заданной категории.

профиля автомобильной дороги.
3 Определение кромки проезжей части
4 Определение бровки автомобильной дороги

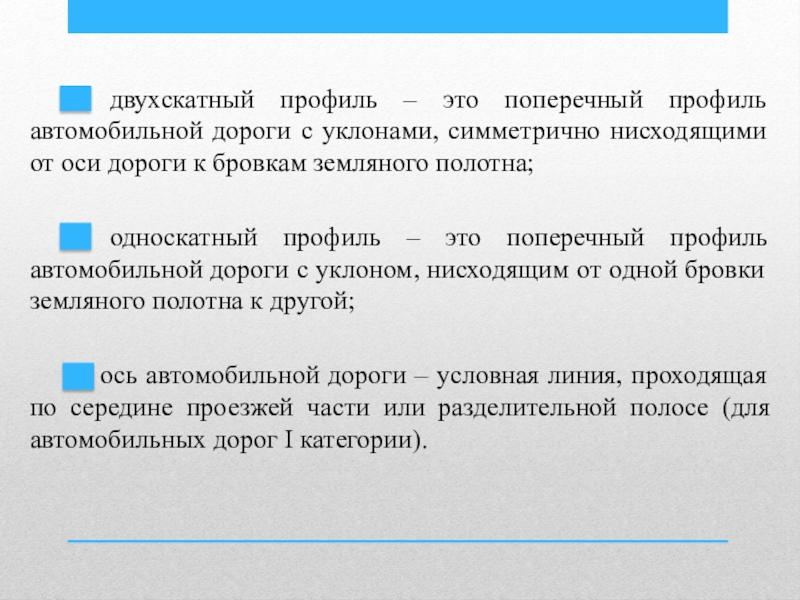

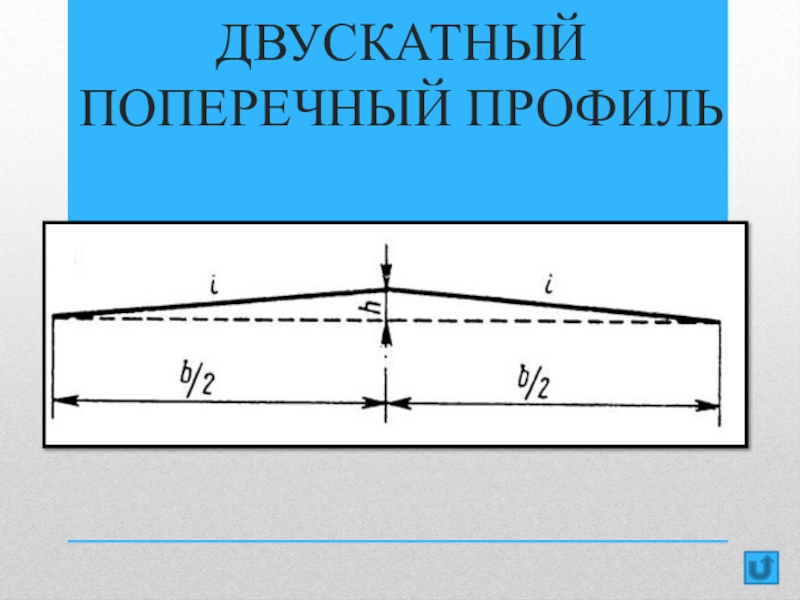

нисходящими от оси дороги к бровкам земляного полотна;

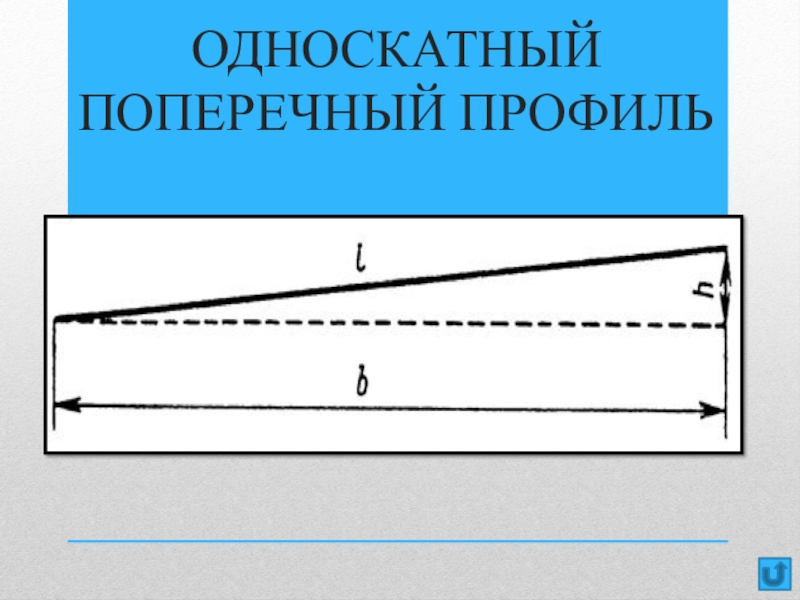

– односкатный профиль – это поперечный профиль автомобильной дороги с уклоном, нисходящим от одной бровки земляного полотна к другой;

– ось автомобильной дороги – условная линия, проходящая по середине проезжей части или разделительной полосе (для автомобильных дорог I категории).

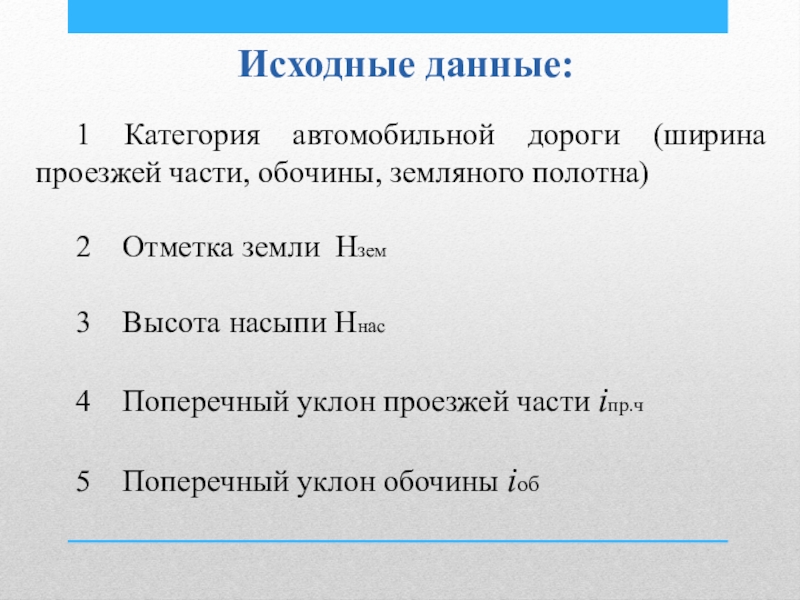

Отметка земли Нзем

3 Высота насыпи Ннас

4 Поперечный уклон проезжей части iпр.ч

5 Поперечный уклон обочины iоб

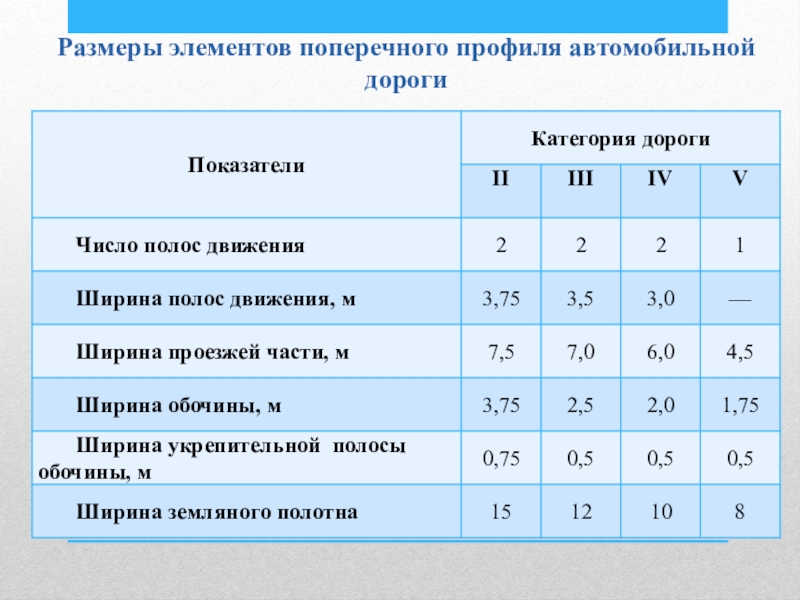

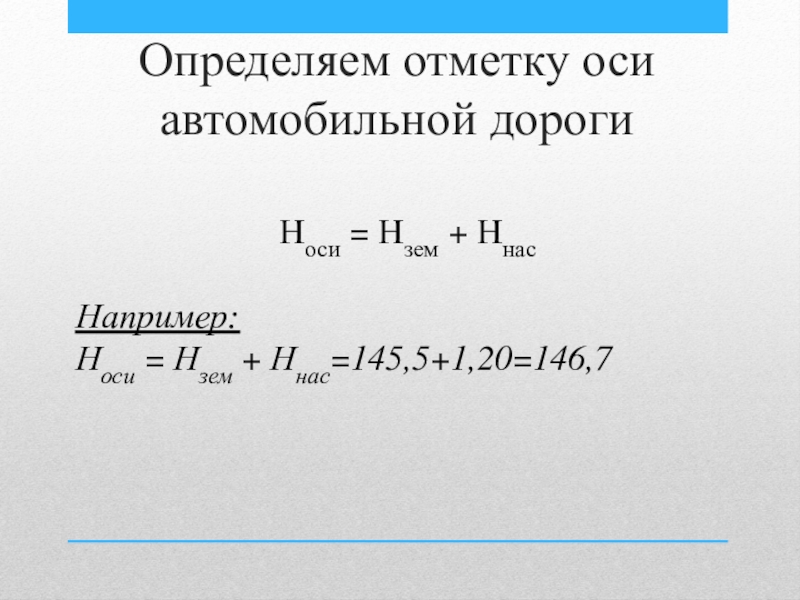

Нзем + Ннас=145,5+1,20=146,7

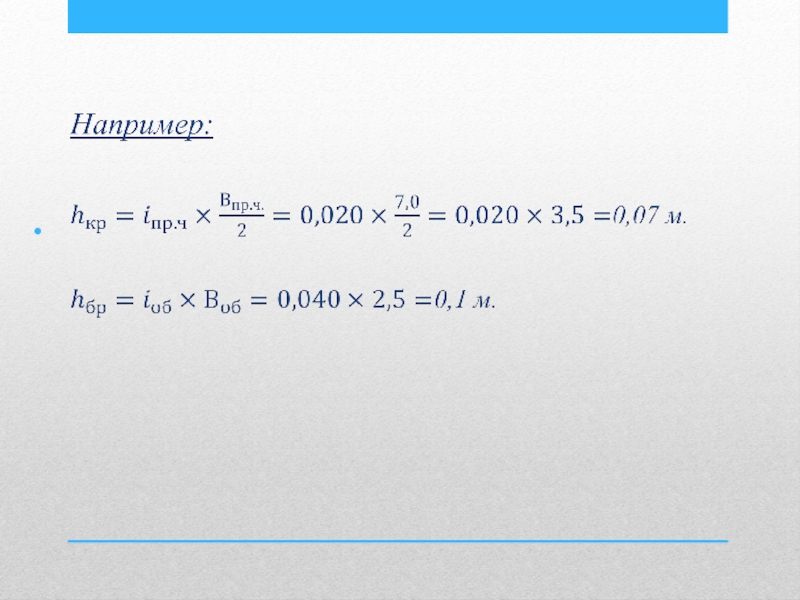

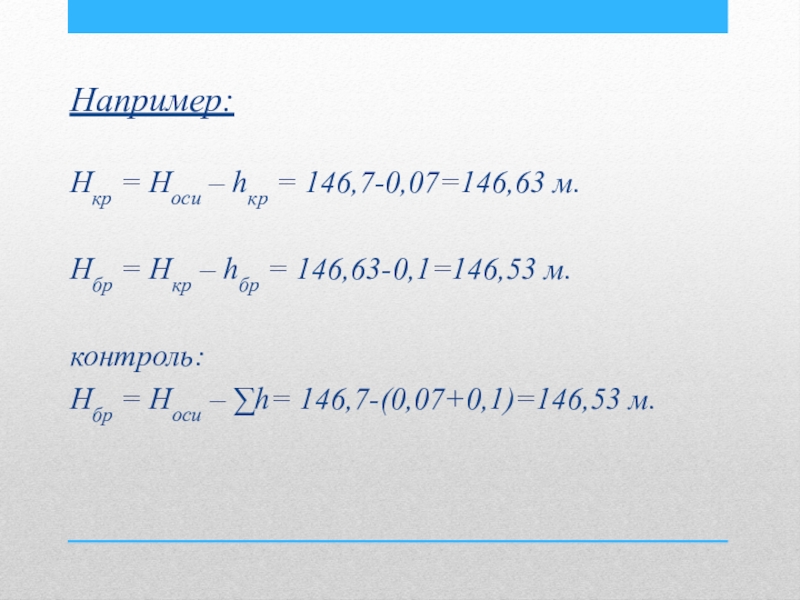

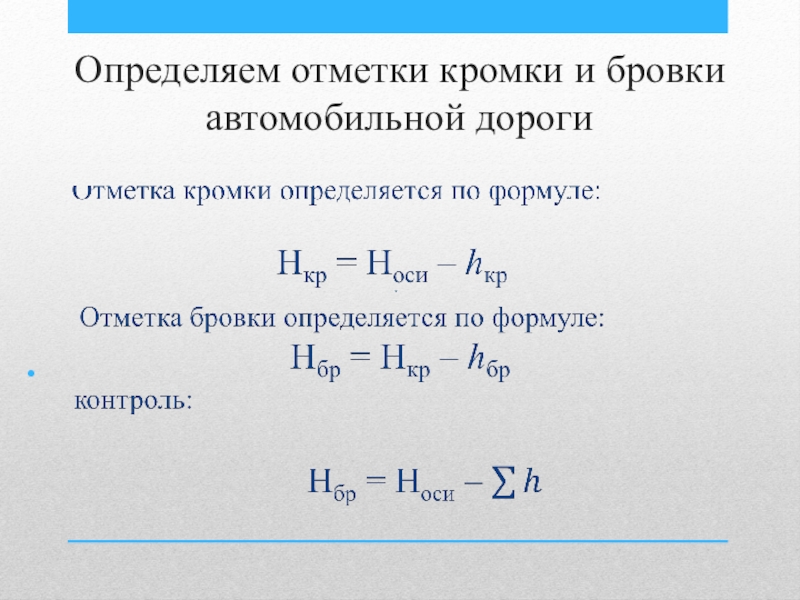

Нкр – hбр = 146,63-0,1=146,53 м.

контроль:
Нбр = Носи – ∑h= 146,7-(0,07+0,1)=146,53 м.

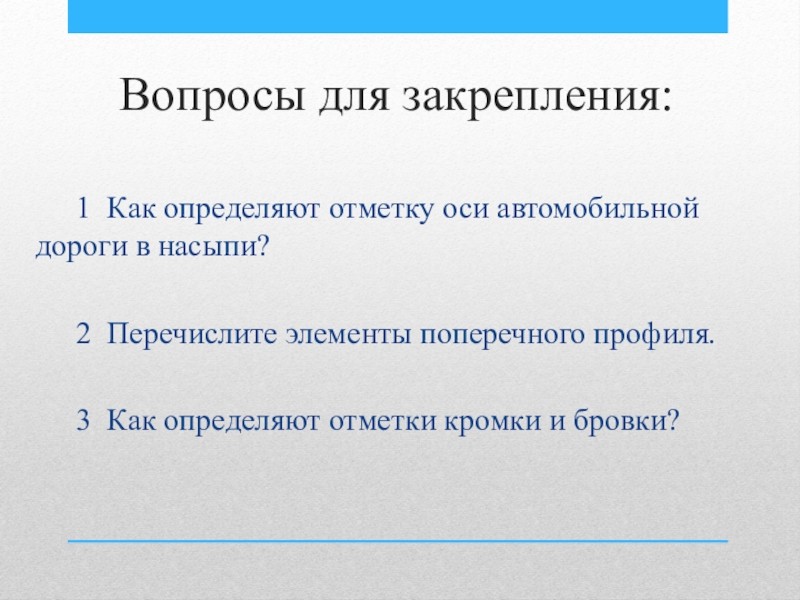

Перечислите элементы поперечного профиля.

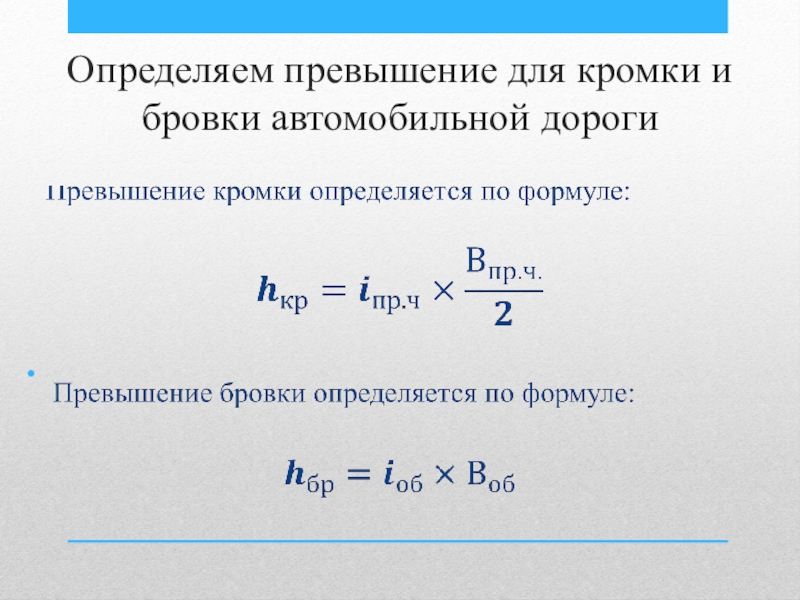

3 Как определяют отметки кромки и бровки?

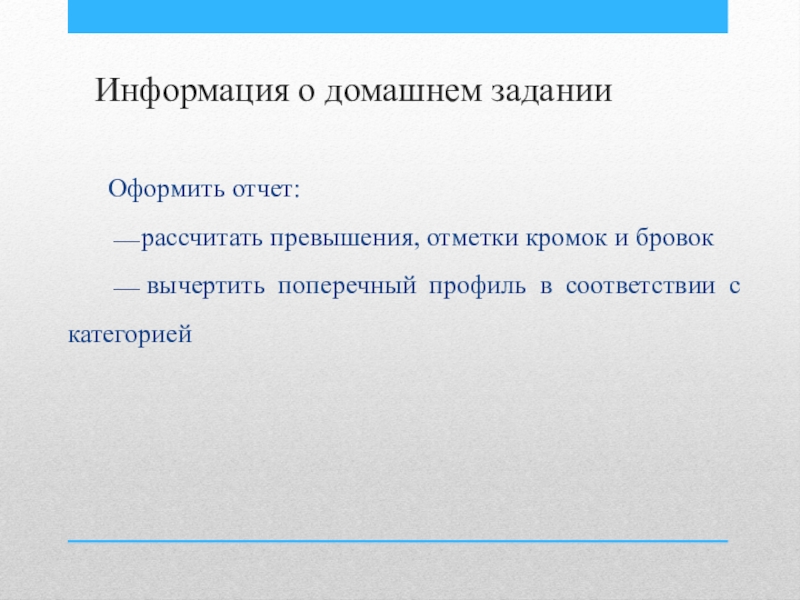

отметки кромок и бровок

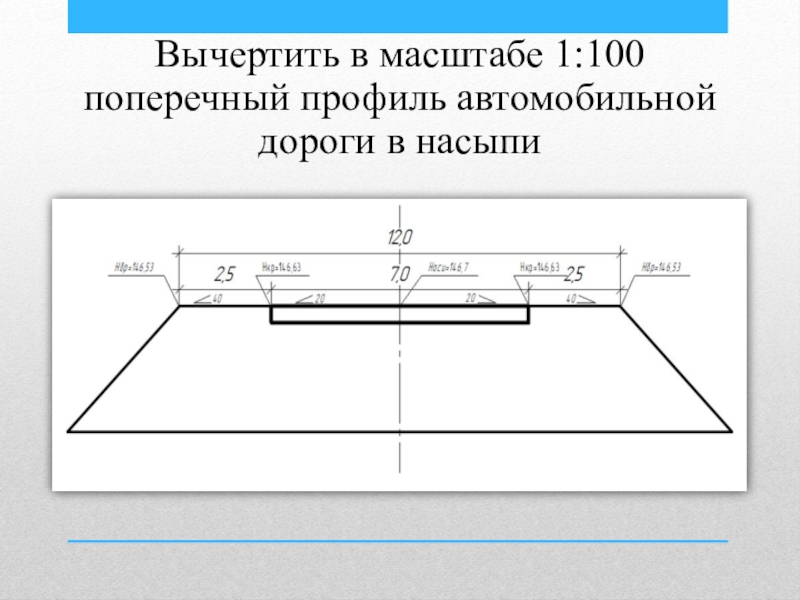

 вычертить поперечный профиль в соответствии с категорией
