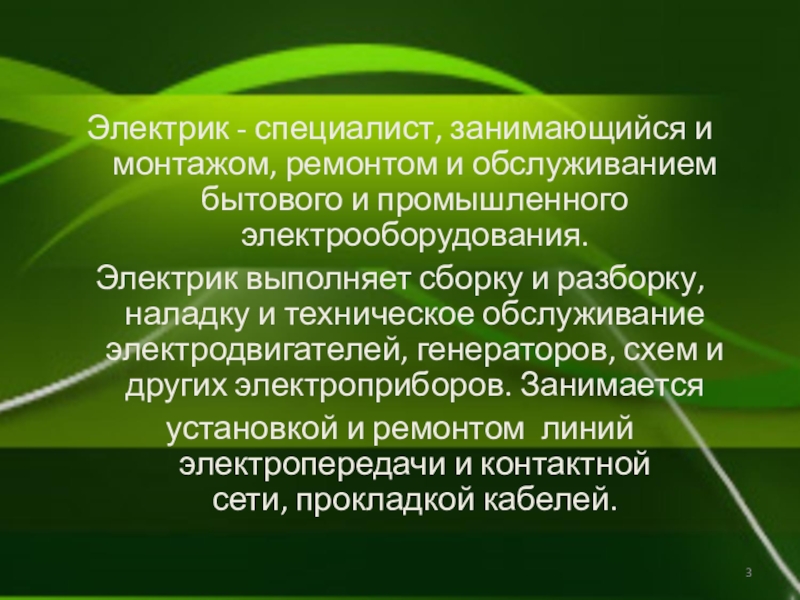

Электрик выполняет сборку и разборку, наладку и техническое обслуживание электродвигателей, генераторов, схем и других электроприборов. Занимается
установкой и ремонтом линий электропередачи и контактной сети, прокладкой кабелей.

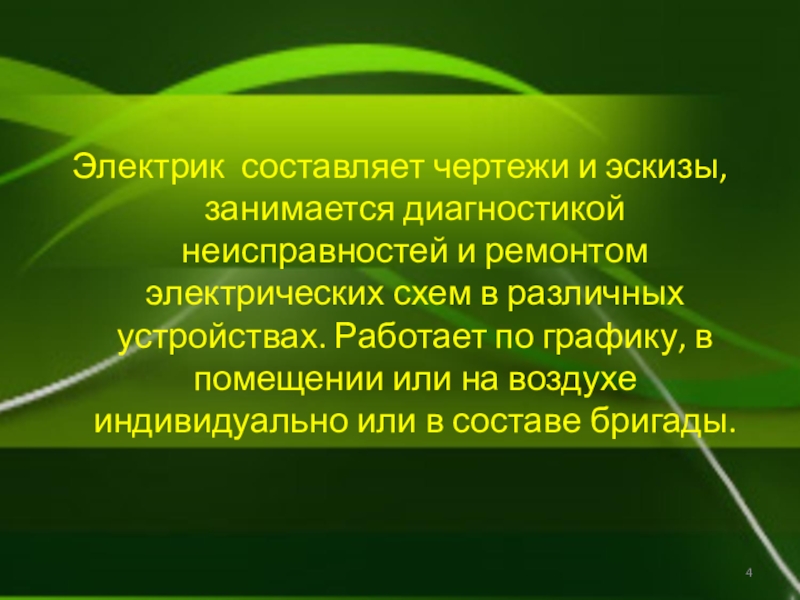

схем в различных устройствах. Работает по графику, в помещении или на воздухе индивидуально или в составе бригады.

в ЖКХ.

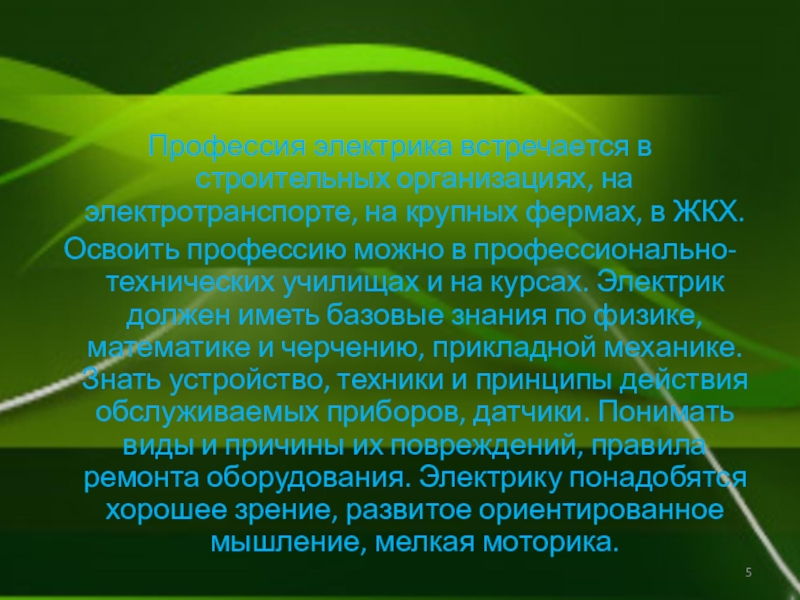

Освоить профессию можно в профессионально-технических училищах и на курсах. Электрик должен иметь базовые знания по физике, математике и черчению, прикладной механике. Знать устройство, техники и принципы действия обслуживаемых приборов, датчики. Понимать виды и причины их повреждений, правила ремонта оборудования. Электрику понадобятся хорошее зрение, развитое ориентированное мышление, мелкая моторика.

Профессия подразумевает повышение ответственность, ведь следствием ошибки электрика может стать короткое замыкание, пожар, получение электротравмы и другие тяжелые последствия.

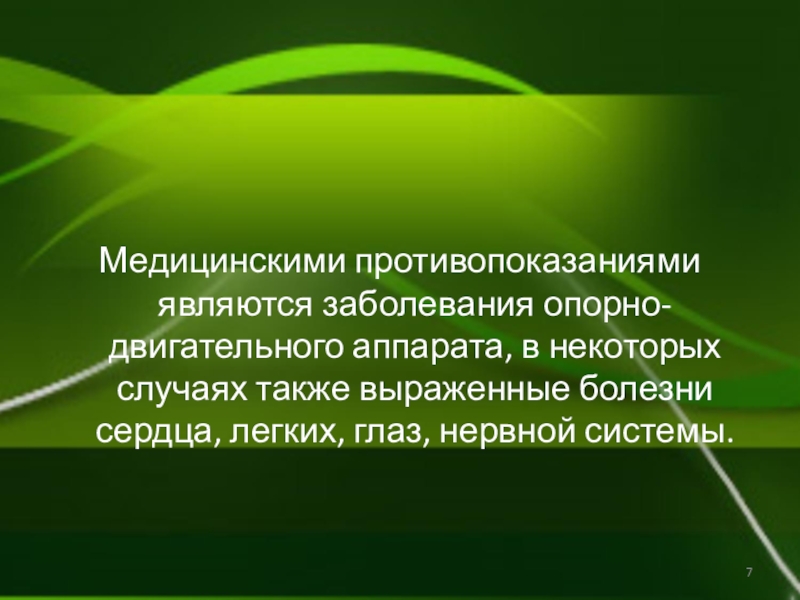

выраженные болезни сердца, легких, глаз, нервной системы.

потребителем, а также между компонентами.

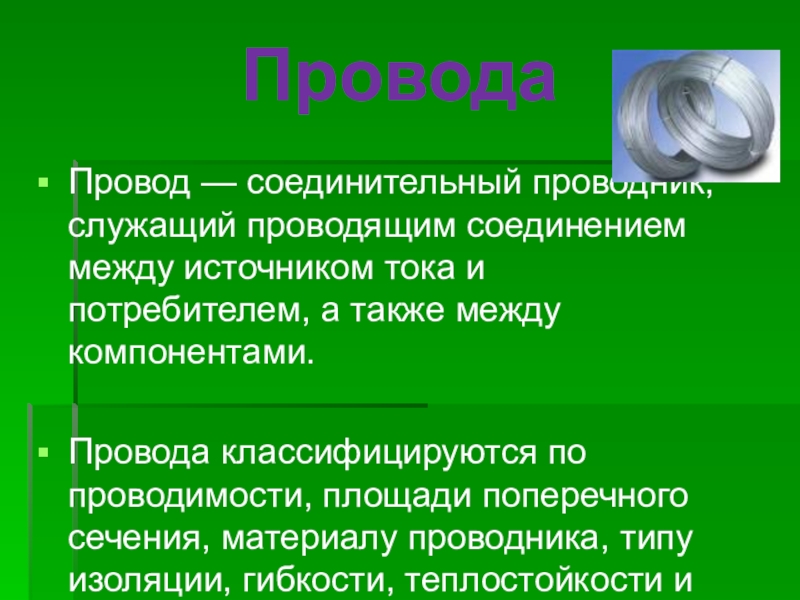

Провода классифицируются по проводимости, площади поперечного сечения, материалу проводника, типу изоляции, гибкости, теплостойкости и т.п..

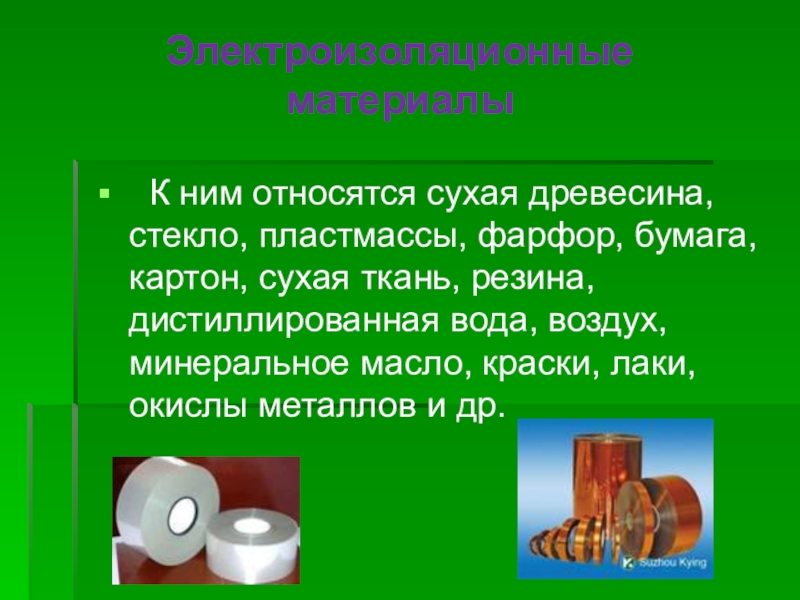

картон, сухая ткань, резина, дистиллированная вода, воздух, минеральное масло, краски, лаки, окислы металлов и др.

специальных ответвительных коробках.
В этих коробках установлены зажимы, к которым и присоединяют провода. Если коробка не имеет зажимов, то она испоьзуется для соединения проводов пайкой или опрессовкой.

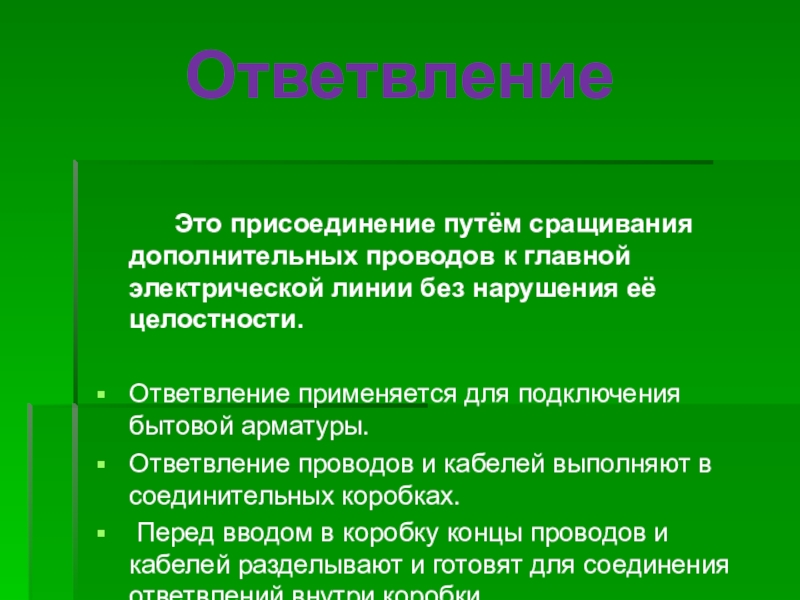

Неразъёмные соединения - это сращивание, ответвление, пайка.

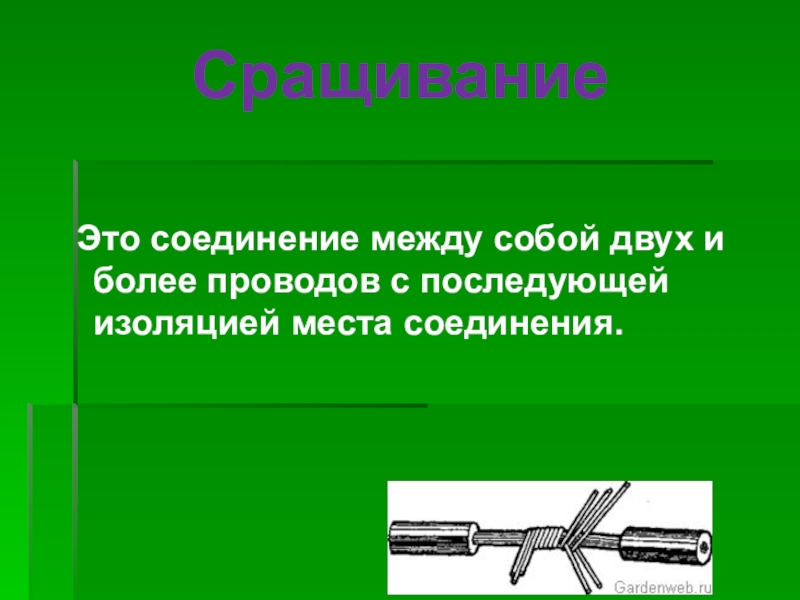

проводов с последующей изоляцией места соединения.

проводов к главной электрической линии без нарушения её целостности.

Ответвление применяется для подключения бытовой арматуры.
Ответвление проводов и кабелей выполняют в соединительных коробках.
Перед вводом в коробку концы проводов и кабелей разделывают и готовят для соединения ответвлений внутри коробки.

аппаратов и различных приборов.

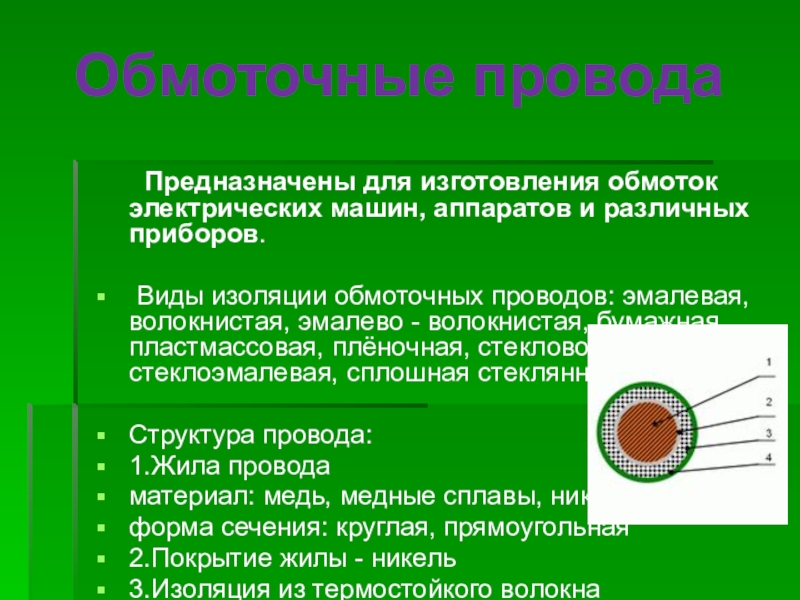

Виды изоляции обмоточных проводов: эмалевая, волокнистая, эмалево - волокнистая, бумажная, пластмассовая, плёночная, стекловолокнистая, стеклоэмалевая, сплошная стеклянная.

Структура провода:
1.Жила провода
материал: медь, медные сплавы, никель
форма сечения: круглая, прямоугольная
2.Покрытие жилы - никель
3.Изоляция из термостойкого волокна
4.Защитное покрытие (кремнийорганический лак)

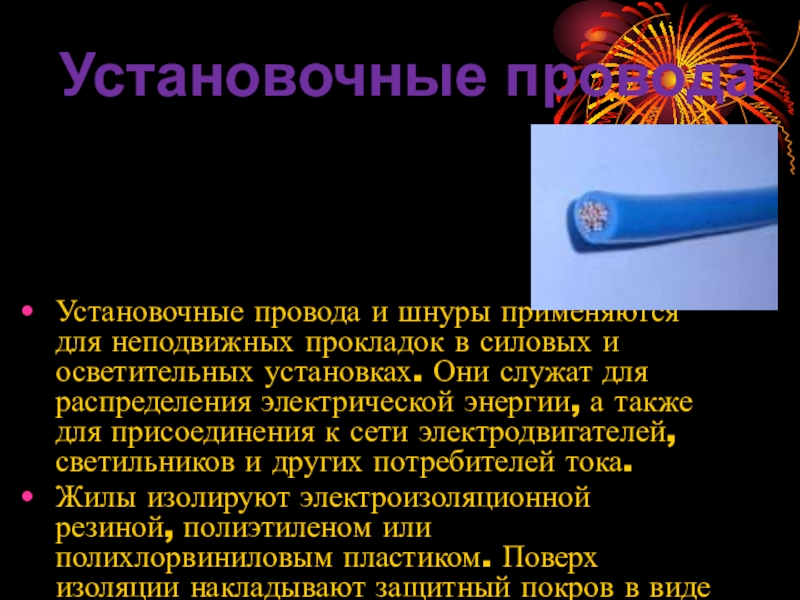

для неподвижных прокладок в силовых и осветительных установках. Они служат для распределения электрической энергии, а также для присоединения к сети электродвигателей, светильников и других потребителей тока.
Жилы изолируют электроизоляционной резиной, полиэтиленом или полихлорвиниловым пластиком. Поверх изоляции накладывают защитный покров в виде оплетки из хлопчатобумажной или шелковой пряжи.

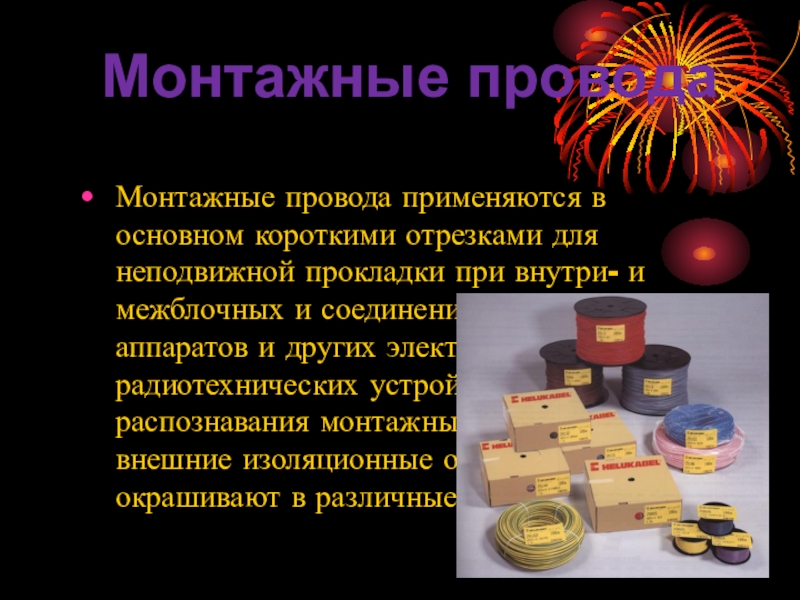

при внутри- и межблочных и соединениях приборов, аппаратов и других электрических и радиотехнических устройств. Для лучшего распознавания монтажных проводов их внешние изоляционные оболочки обычно окрашивают в различные цвета.

чно

прежде всего
очистить от изоляции.
Это делают ножом, а нитки от оплетки отрезают ножницами.
Для соединения (сращивания) двух кусков провода марки ПРД
плотно скручивают тонкие провода, чтобы они не отделялись,
потом сращивают, а затем концом левого провода делают 7-8
оборотов, плотно окружая ими правый провод.
Концом правого провода в другом направлении окружают
левый провод.
Место скрутки рекомендуется пропаять.
Место соединения изолируют изоляционной лентой.
При соединении шнура его различные провода соединяют
вразбежку.
Если нужно сделать ответвление от обоих проводов, то его
выполняют вразбежку.

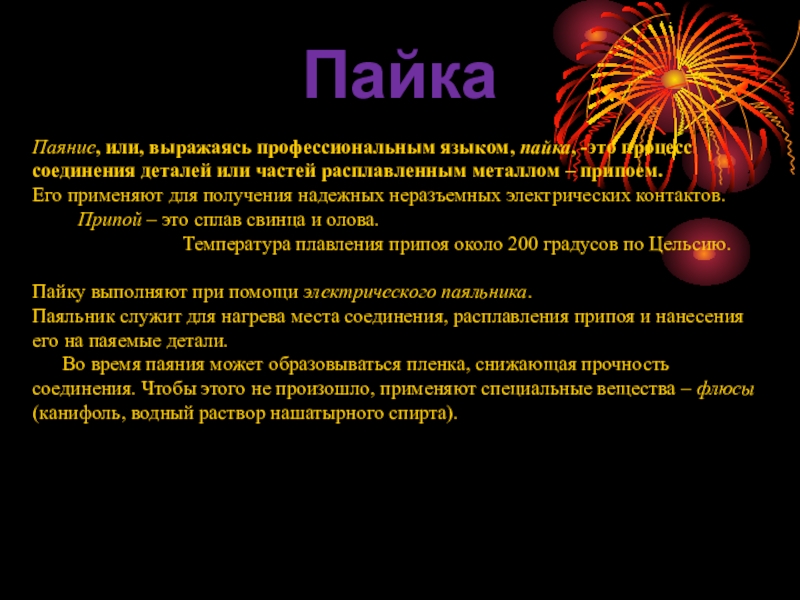

частей расплавленным металлом – припоем.
Его применяют для получения надежных неразъемных электрических контактов.
Припой – это сплав свинца и олова.
Температура плавления припоя около 200 градусов по Цельсию.

Пайку выполняют при помощи электрического паяльника.
Паяльник служит для нагрева места соединения, расплавления припоя и нанесения его на паяемые детали.
Во время паяния может образовываться пленка, снижающая прочность соединения. Чтобы этого не произошло, применяют специальные вещества – флюсы (канифоль, водный раствор нашатырного спирта).

(нихром, константан, никелин, манганин и др.)

Способы сварки без применения специального инструмента:

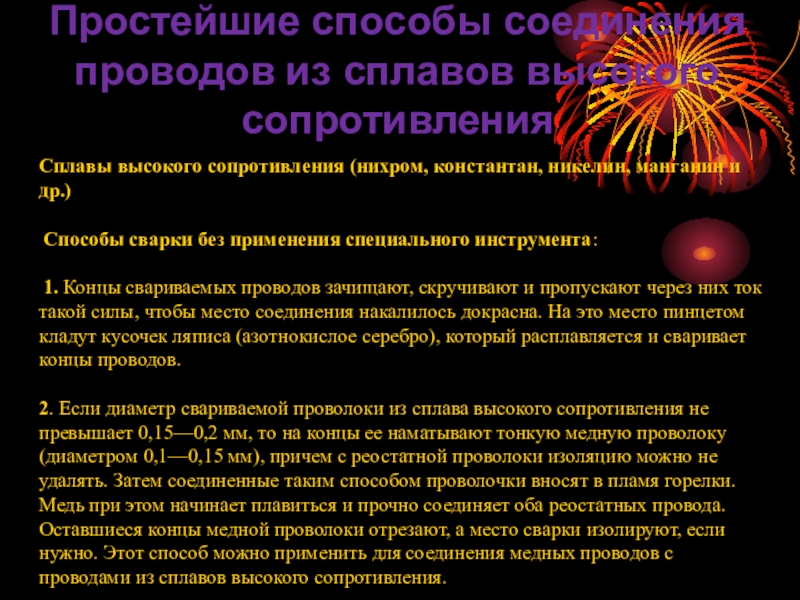

1. Концы свариваемых проводов зачищают, скручивают и пропускают через них ток такой силы, чтобы место соединения накалилось докрасна. На это место пинцетом кладут кусочек ляписа (азотнокислое серебро), который расплавляется и сваривает концы проводов.

2. Если диаметр свариваемой проволоки из сплава высокого сопротивления не превышает 0,15—0,2 мм, то на концы ее наматывают тонкую медную проволоку (диаметром 0,1—0,15 мм), причем с реостатной проволоки изоляцию можно не удалять. Затем соединенные таким способом проволочки вносят в пламя горелки. Медь при этом начинает плавиться и прочно соединяет оба реостатных провода. Оставшиеся концы медной проволоки отрезают, а место сварки изолируют, если нужно. Этот способ можно применить для соединения медных проводов с проводами из сплавов высокого сопротивления.

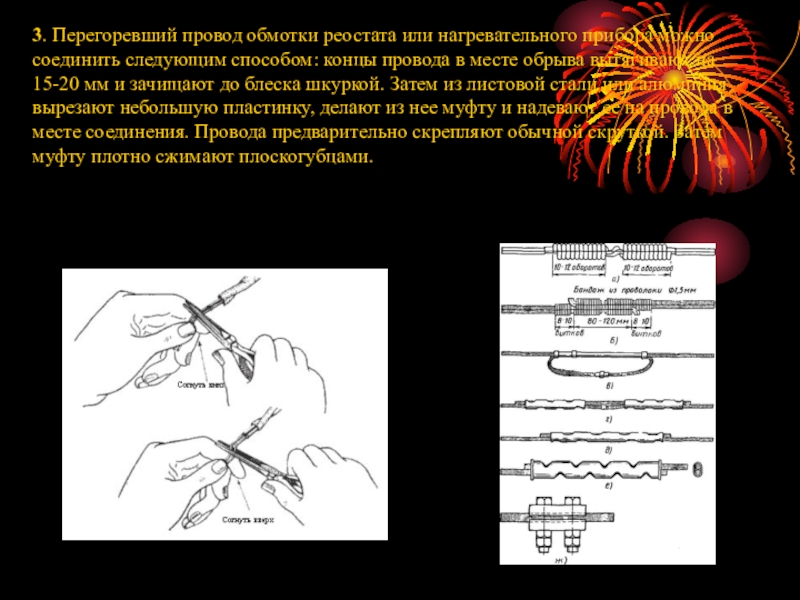

способом: концы провода в месте обрыва вытягивают на 15-20 мм и зачищают до блеска шкуркой. Затем из листовой стали или алюминия вырезают небольшую пластинку, делают из нее муфту и надевают ее на провода в месте соединения. Провода предварительно скрепляют обычной скруткой. Затем муфту плотно сжимают плоскогубцами.

станин машин,

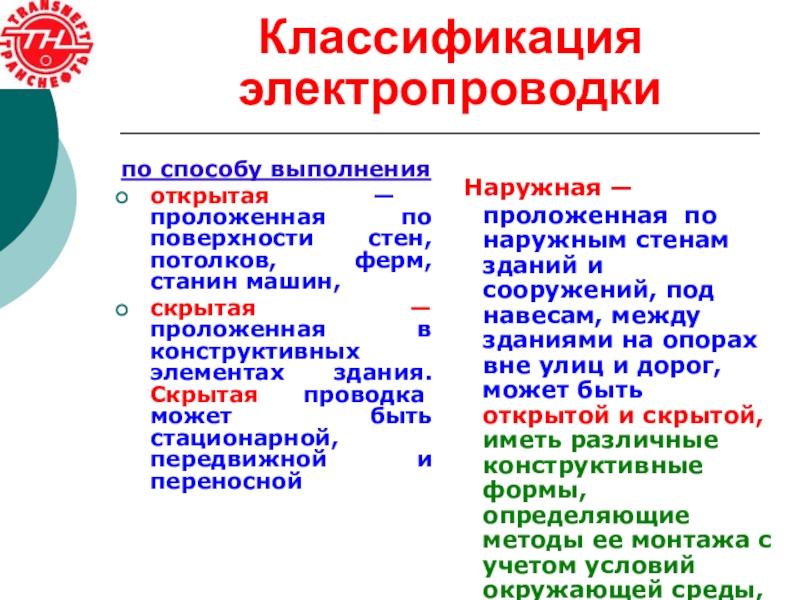

скрытая — проложенная в конструктивных элементах здания. Скрытая проводка может быть стационарной, передвижной и переносной

Наружная — проложенная по наружным стенам зданий и сооружений, под навесам, между зданиями на опорах вне улиц и дорог, может быть открытой и скрытой, иметь различные конструктивные формы, определяющие методы ее монтажа с учетом условий окружающей среды, пожарной безопасности.

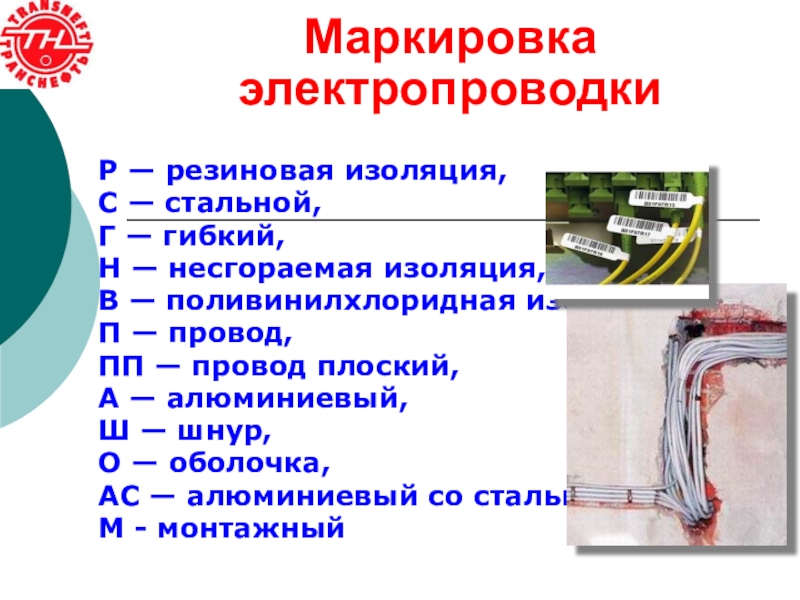

— несгораемая изоляция,
В — поливинилхлоридная изоляция,
П — провод,
ПП — провод плоский,
А — алюминиевый,
Ш — шнур,
О — оболочка,
АС — алюминиевый со стальной жилой,
М - монтажный

и изоляторах,
подкладных несущих стальных полосах или натянутой проволоке-струне,

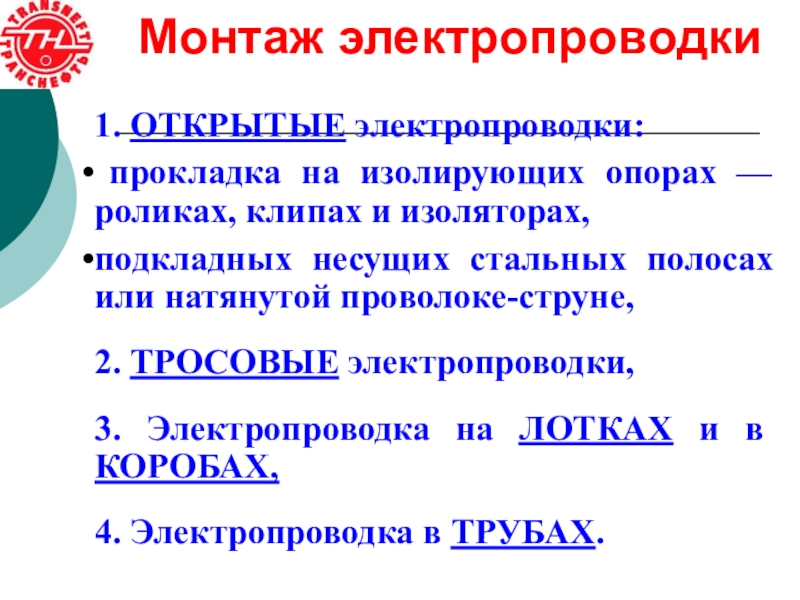

2. ТРОСОВЫЕ электропроводки,

3. Электропроводка на ЛОТКАХ и в КОРОБАХ,

4. Электропроводка в ТРУБАХ.

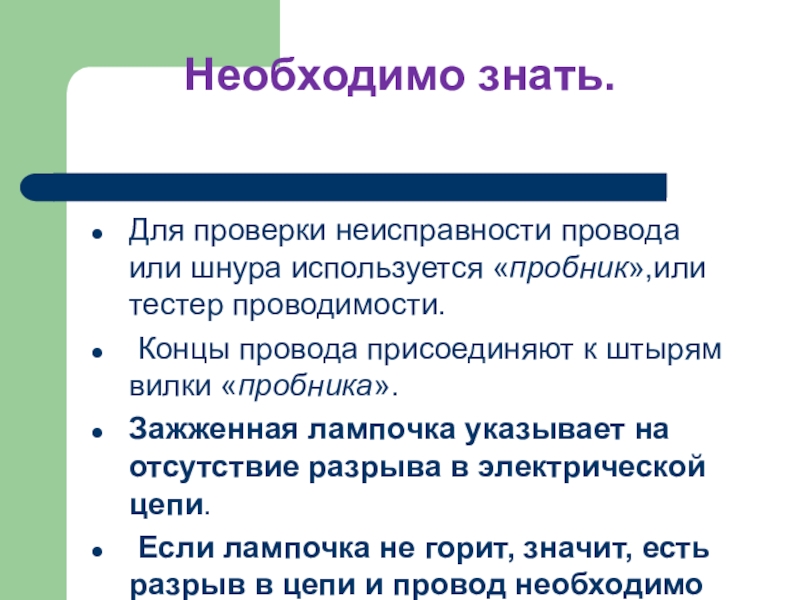

Концы провода присоединяют к штырям вилки «пробника».
Зажженная лампочка указывает на отсутствие разрыва в электрической цепи.
Если лампочка не горит, значит, есть разрыв в цепи и провод необходимо заменить на новый или отремонтировать.

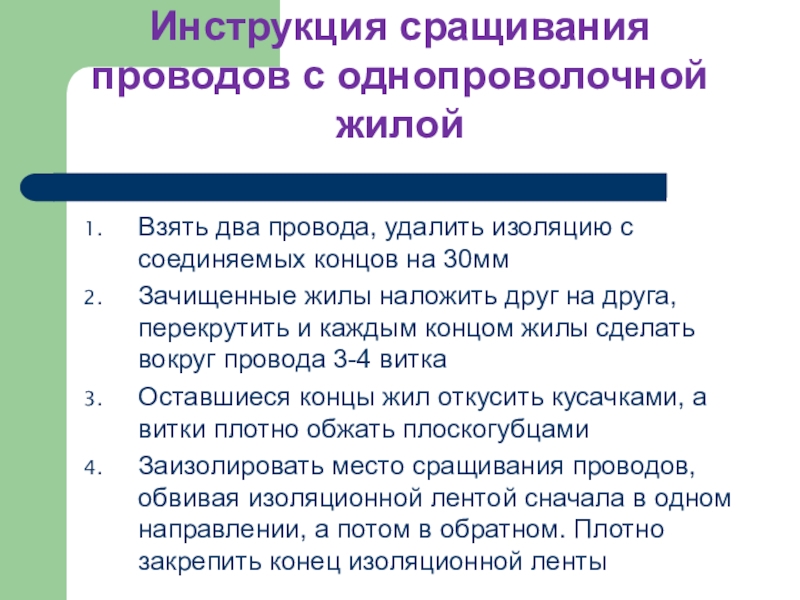

соединяемых концов на 30мм
Зачищенные жилы наложить друг на друга, перекрутить и каждым концом жилы сделать вокруг провода 3-4 витка
Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами
Заизолировать место сращивания проводов, обвивая изоляционной лентой сначала в одном направлении, а потом в обратном. Плотно закрепить конец изоляционной ленты

соединяемых концов на 30мм
Расплести жгутики многопроволочных жил
Сцепить между собой проволочки соединяемых проводов
Плотно обвить проволочки одного провода вокруг другого
Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами
Заизолировать место сращивания проводов, обвивая изоляционной лентой сначала в одном направлении, а потом в обратном. Плотно закрепить конец изоляционной ленты

электрическую цепь. В электротехнике её принято изображать с помощью условных обозначений в виде электрической схемы.

инструментами.

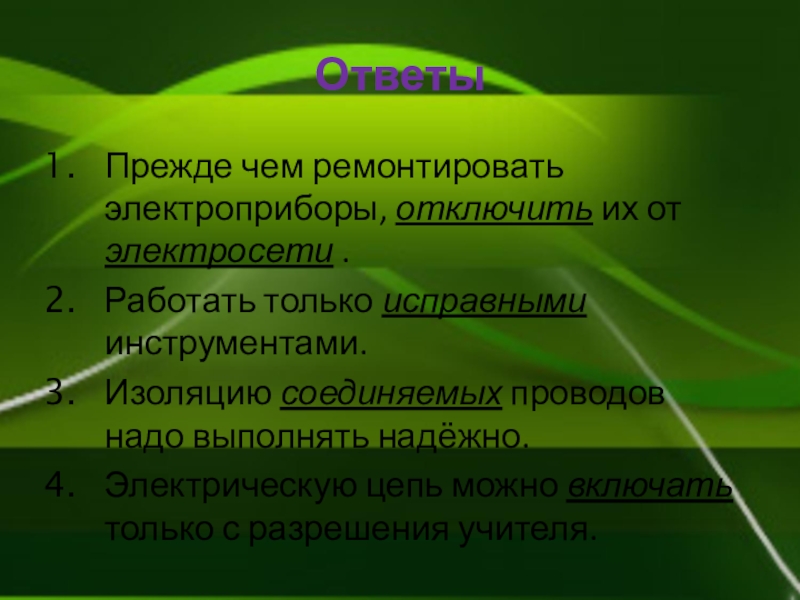

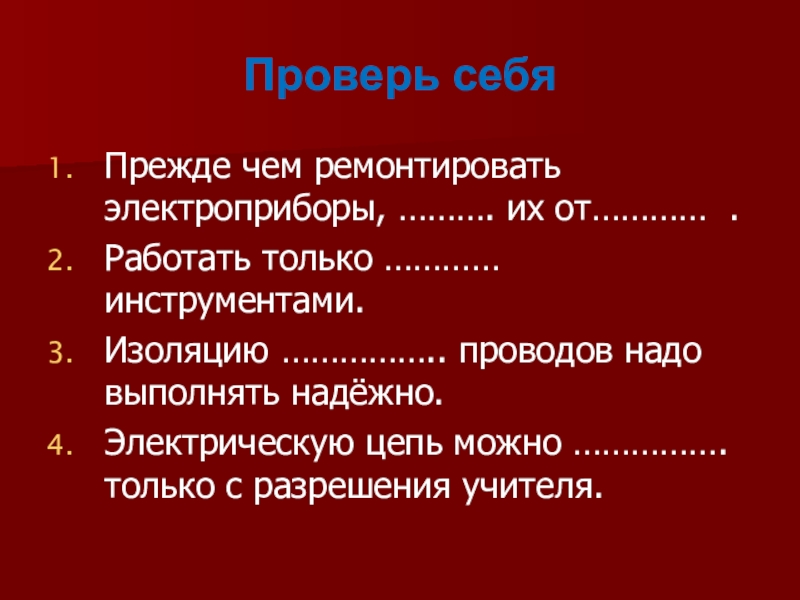

Изоляцию …………….. проводов надо выполнять надёжно.
Электрическую цепь можно ……………. только с разрешения учителя.

инструментами.
Изоляцию соединяемых проводов надо выполнять надёжно.
Электрическую цепь можно включать только с разрешения учителя.

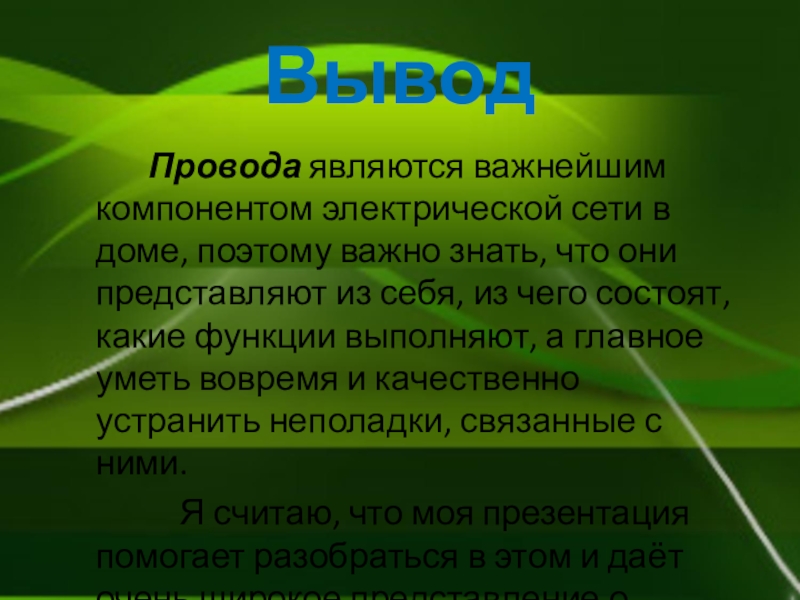

сети в доме, поэтому важно знать, что они представляют из себя, из чего состоят, какие функции выполняют, а главное уметь вовремя и качественно устранить неполадки, связанные с ними.
Я считаю, что моя презентация помогает разобраться в этом и даёт очень широкое представление о проводах и способах их соединений.

размышлений философам-материалистам и учёным.

них комфорт и уют.

является автором примерно 1000 изобретений в области электротехники.

Эдисон усовершенствовал лампу накаливания, построил первую в мире электростанцию общественного пользования (1882).

электроэнергии по проводам. Он же построил первую линию электропередачи.

над проблемой использования электричества для освещения и других нужд. Знаменитая "электрическая свеча" П. Н. Яблочкова была первым потребителем тока.

в электричестве. Так появилась профессия электрика. Однако с появлением все более разных электрических приборов, усложнением электротехники профессия разветвляется на множество специальностей: электромонтажник, электромеханик по ремонту оборудования (в зависимости от специализации), электромонтер, техник-электрик, электрослесарь и др. На сегодняшний день существует несколько десятков специальностей электрика.

питания и электропроводки.

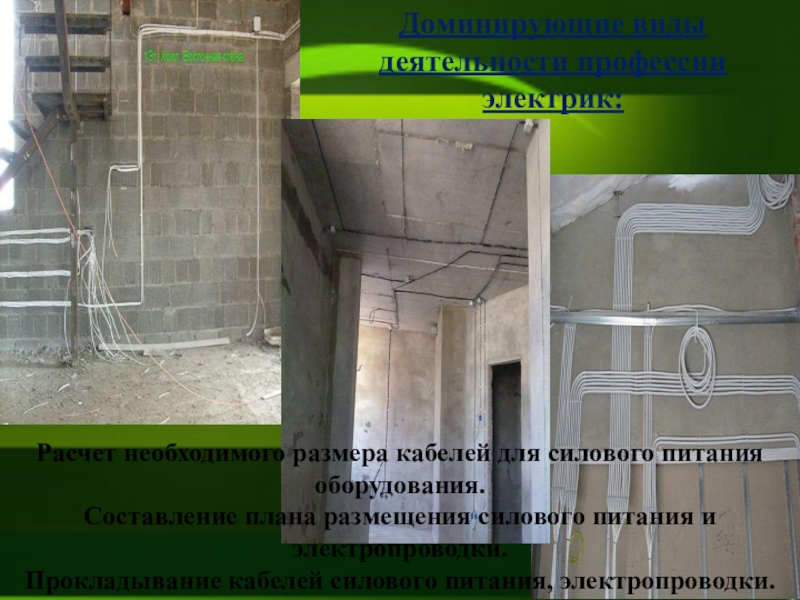

Прокладывание кабелей силового питания, электропроводки.

Доминирующие виды деятельности профессии электрик:

работ при реконструкции и внедрении нового электрического оборудования.

Подключение электрооборудования.

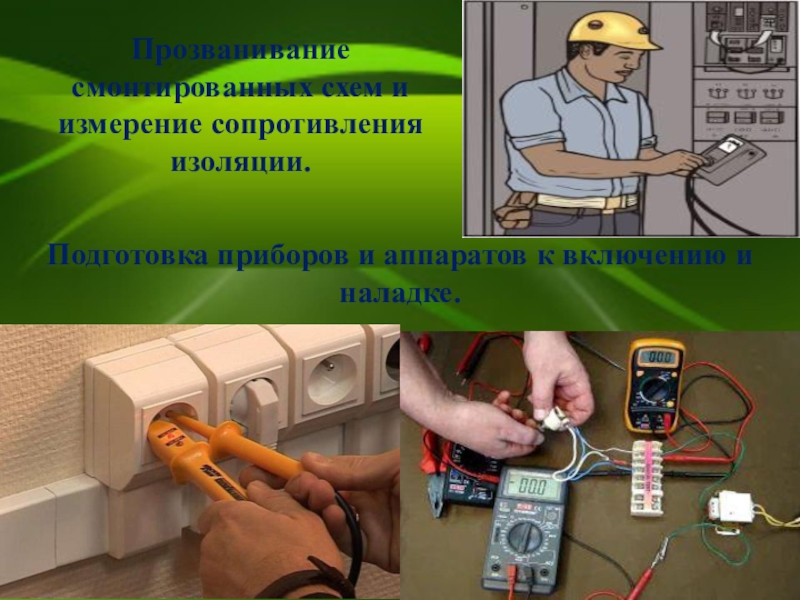

к включению и наладке.

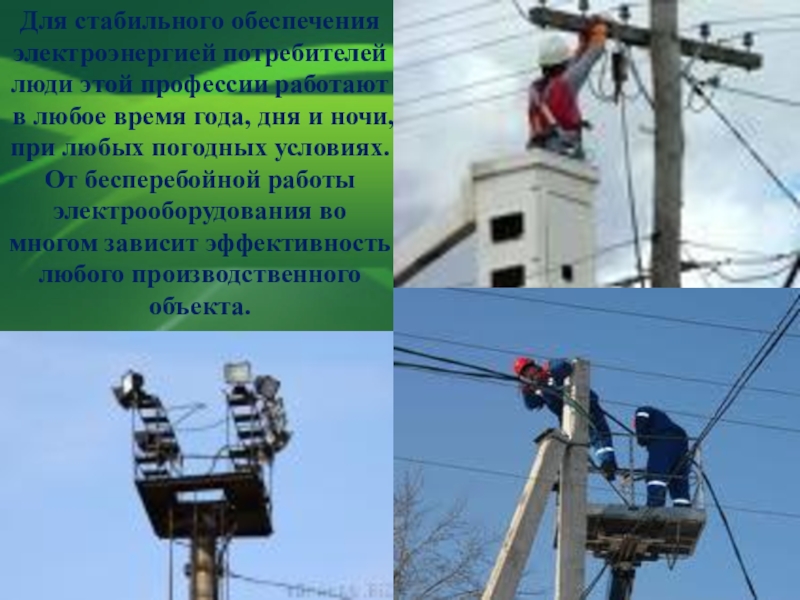

время года, дня и ночи, при любых погодных условиях. От бесперебойной работы электрооборудования во многом зависит эффективность любого производственного объекта.

похожий на Дон Кихота вращающего колесо.

наиболее высокий уровень смертности. Профессия электрика – оказалась на седьмом месте.
Для сравнения, уровень смертности представителей наиболее “рискованных” профессий заметно ниже — милиция на 18 месте, пожарные – на 22 месте.

стирает шустро,

и сетей, Залитых светом площадей В торжественный момент. А в общем — праздник у людей, Дарующих нам свет!

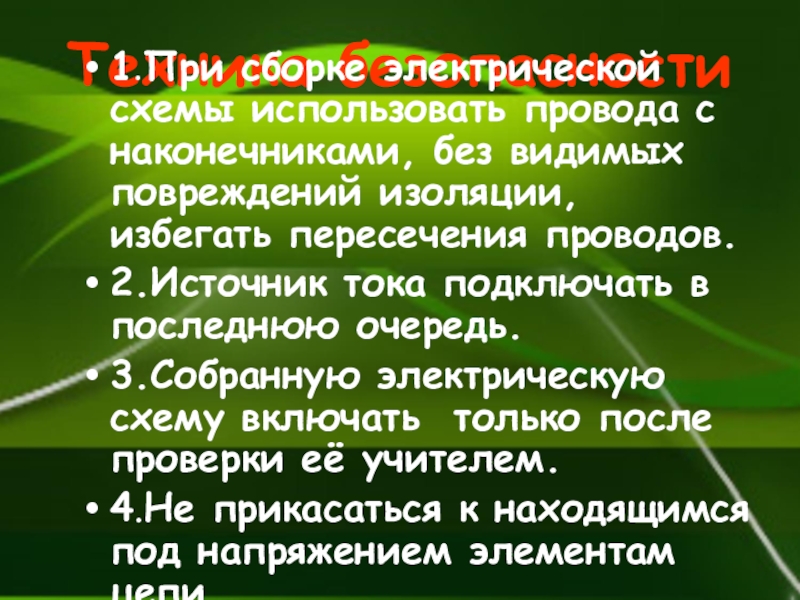

повреждений изоляции, избегать пересечения проводов.
2.Источник тока подключать в последнюю очередь.
3.Собранную электрическую схему включать только после проверки её учителем.
4.Не прикасаться к находящимся под напряжением элементам цепи.

6.Не допускать предельных перегрузок измерительных приборов.
7.При обнаружении неисправности в работе электрических устройств, повышенном их нагревании, появления искрения, запаха горелой изоляции и т.д. немедленно отключить источник электропитания и сообщить об этом учителю.

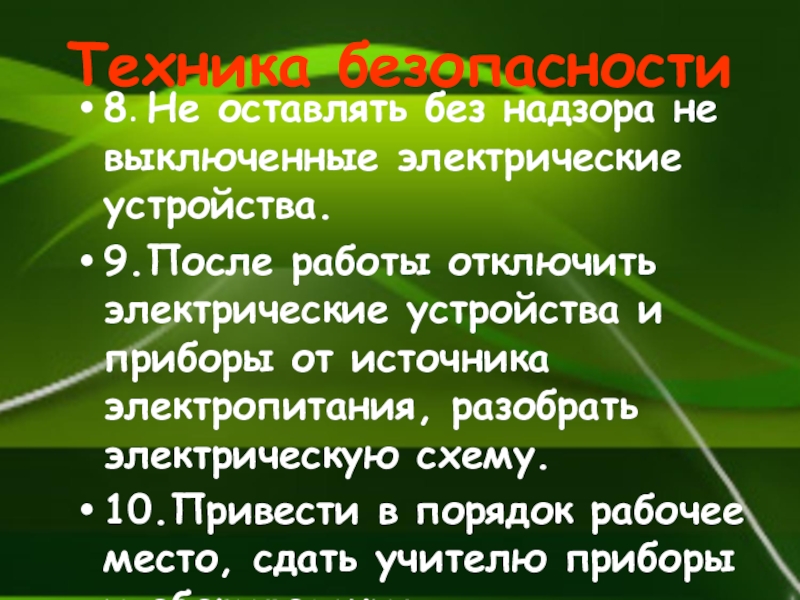

работы отключить электрические устройства и приборы от источника электропитания, разобрать электрическую схему.
10.Привести в порядок рабочее место, сдать учителю приборы и оборудование.
