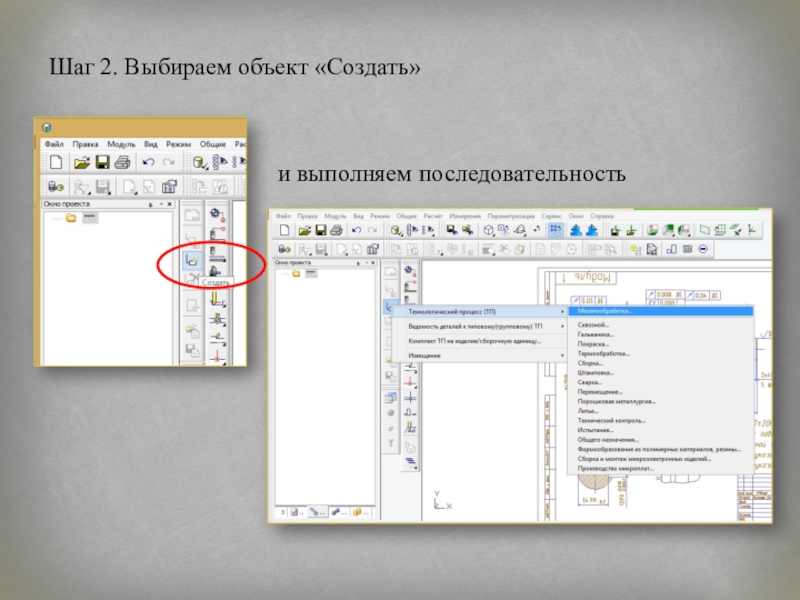

- 10. Шаг 2. Выбираем объект «Создать»и выполняем последовательность

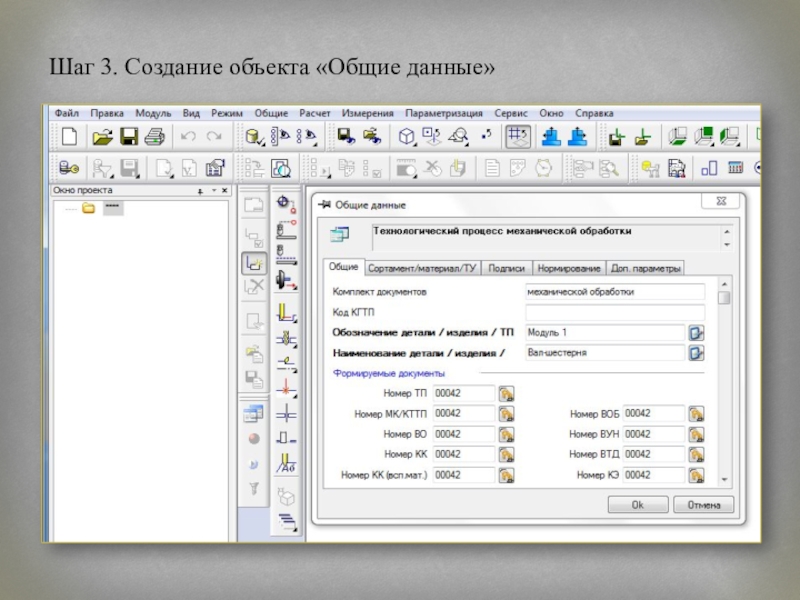

- 11. Шаг 3. Создание объекта «Общие данные»

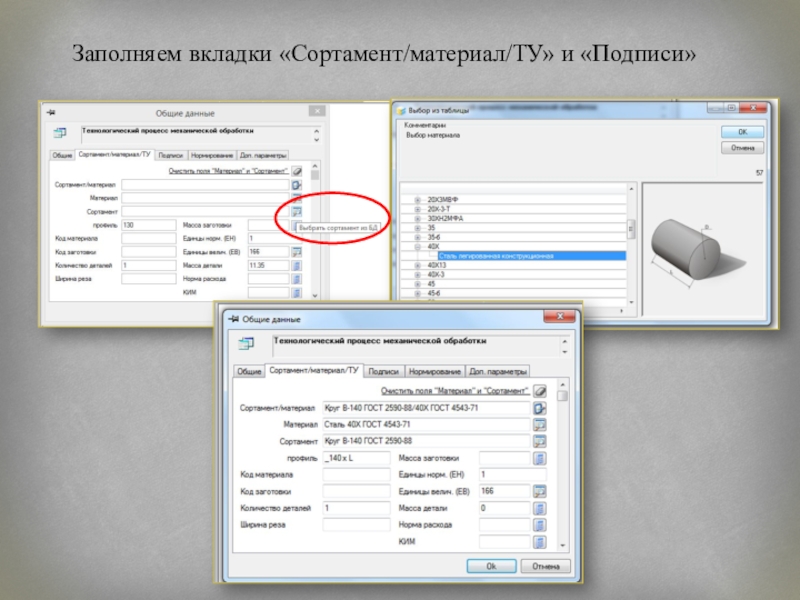

- 12. Заполняем вкладки «Сортамент/материал/ТУ» и «Подписи»

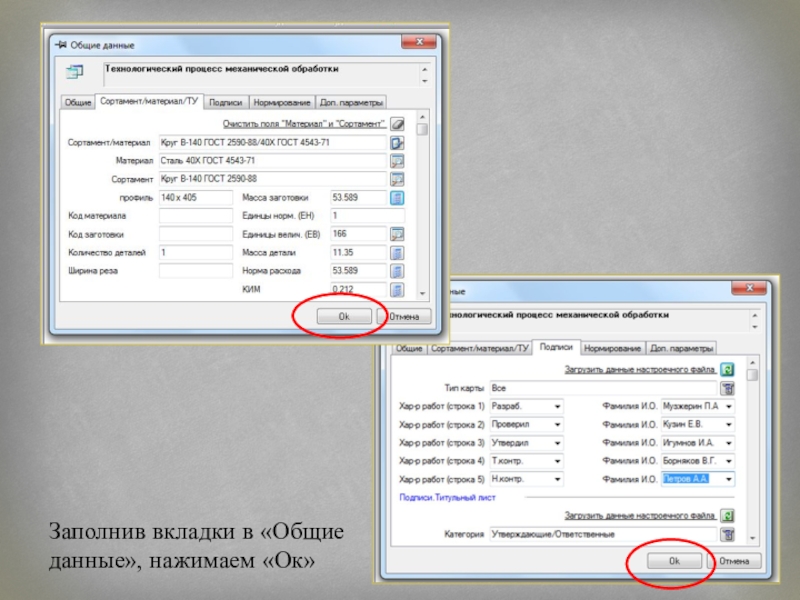

- 13. Заполнив вкладки в «Общие данные», нажимаем «Ок»

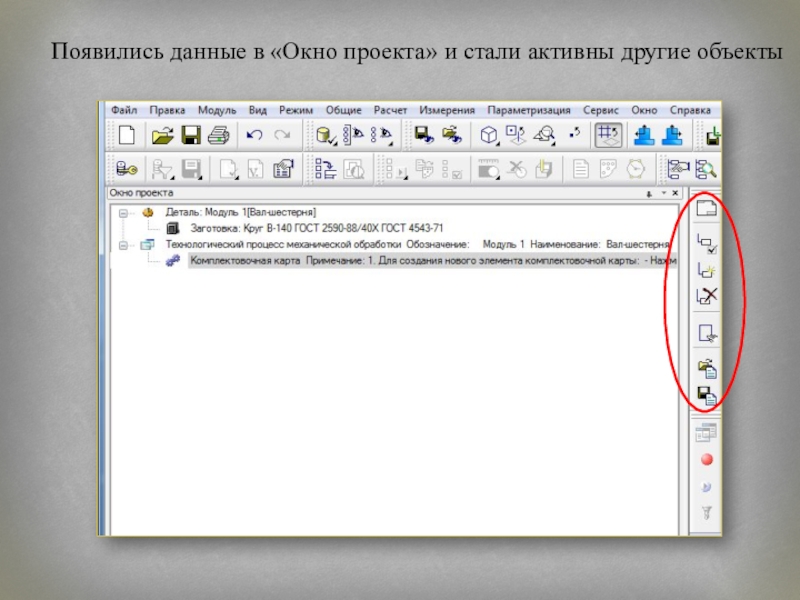

- 14. Появились данные в «Окно проекта» и стали активны другие объекты

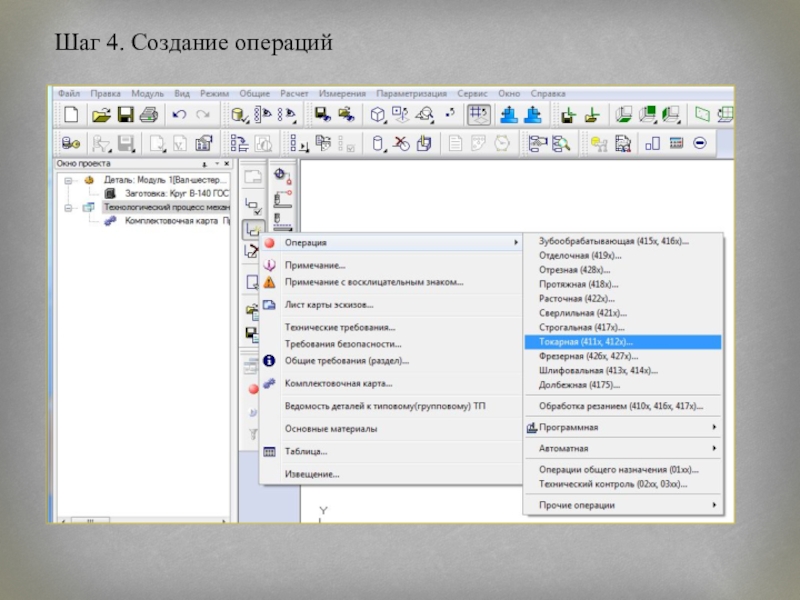

- 15. Шаг 4. Создание операций

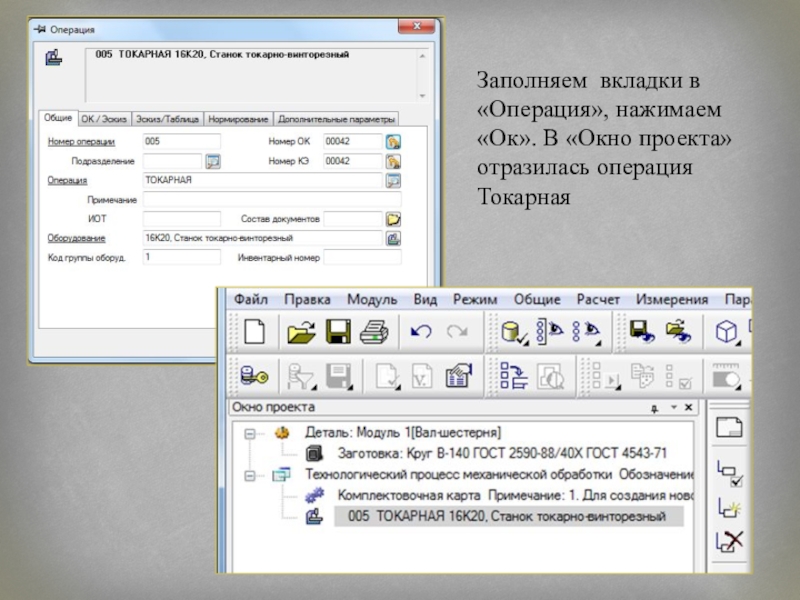

- 16. Заполняем вкладки в «Операция», нажимаем «Ок». В «Окно проекта»отразилась операция Токарная
- 17. Проделав аналогичные действия, создадим маршрут механической обработки детали, состоящий из последовательности операций

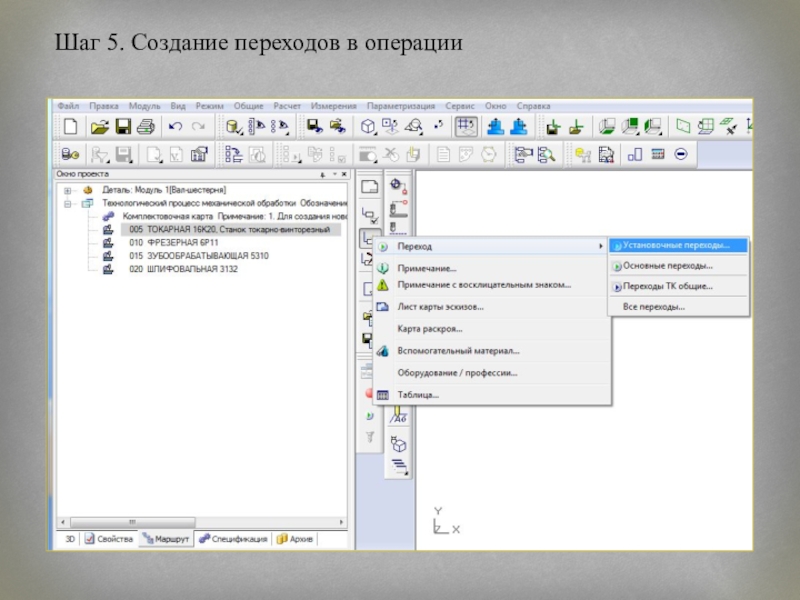

- 18. Шаг 5. Создание переходов в операции

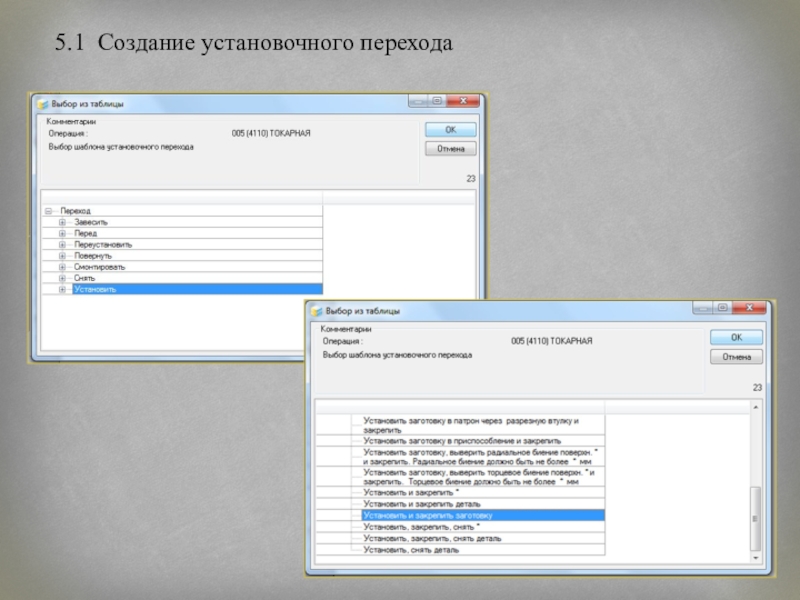

- 19. 5.1 Создание установочного перехода

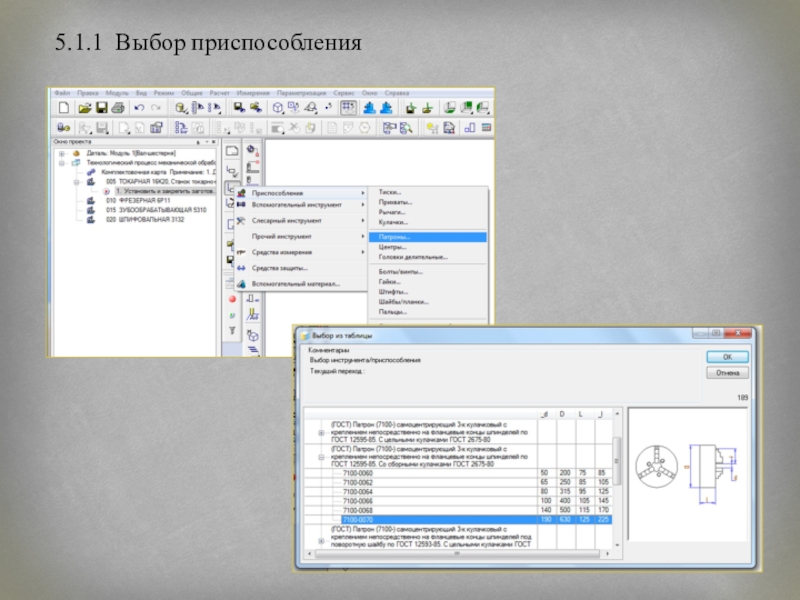

- 20. 5.1.1 Выбор приспособления

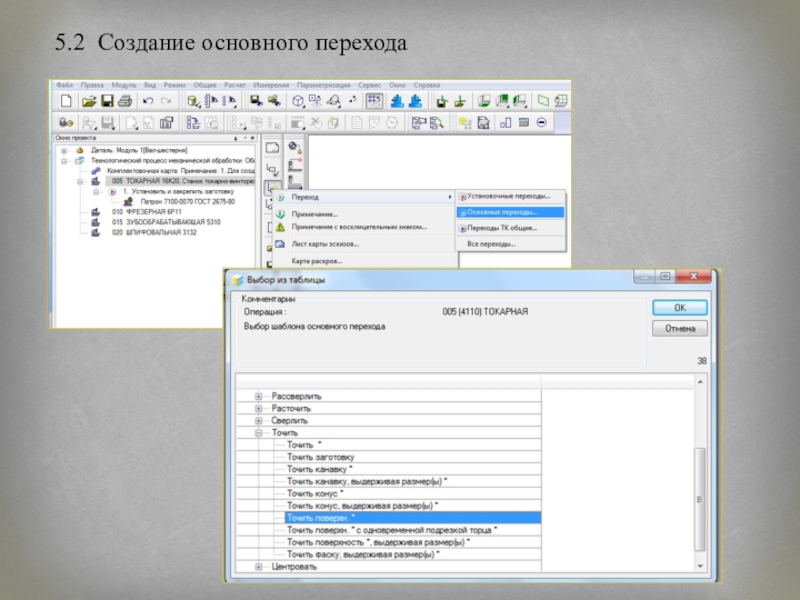

- 21. 5.2 Создание основного перехода

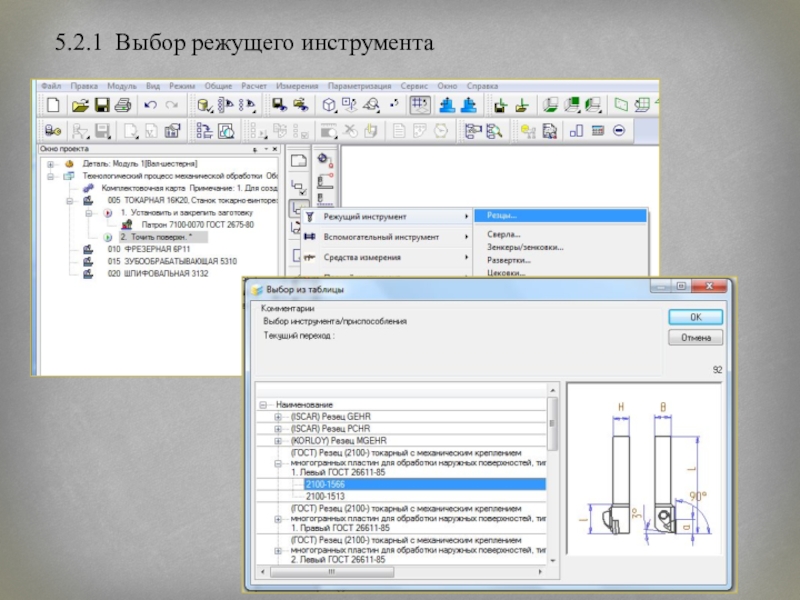

- 22. 5.2.1 Выбор режущего инструмента

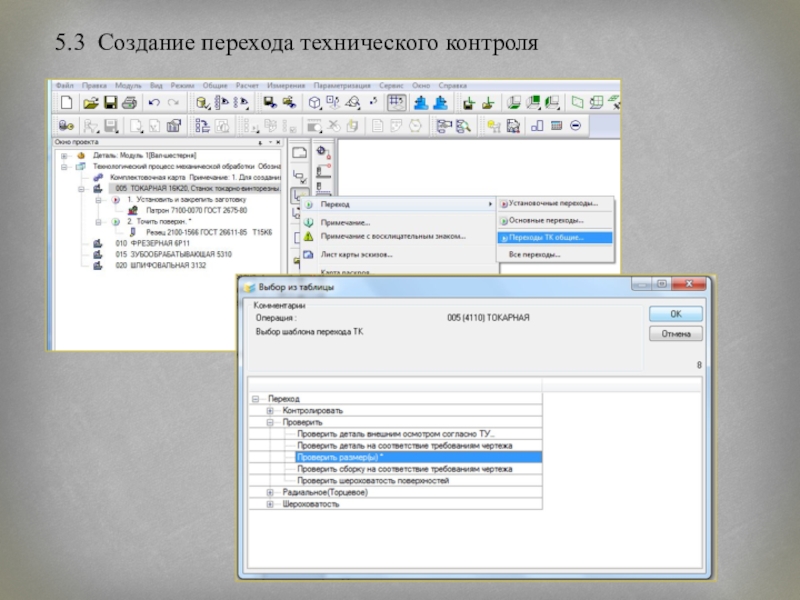

- 23. 5.3 Создание перехода технического контроля

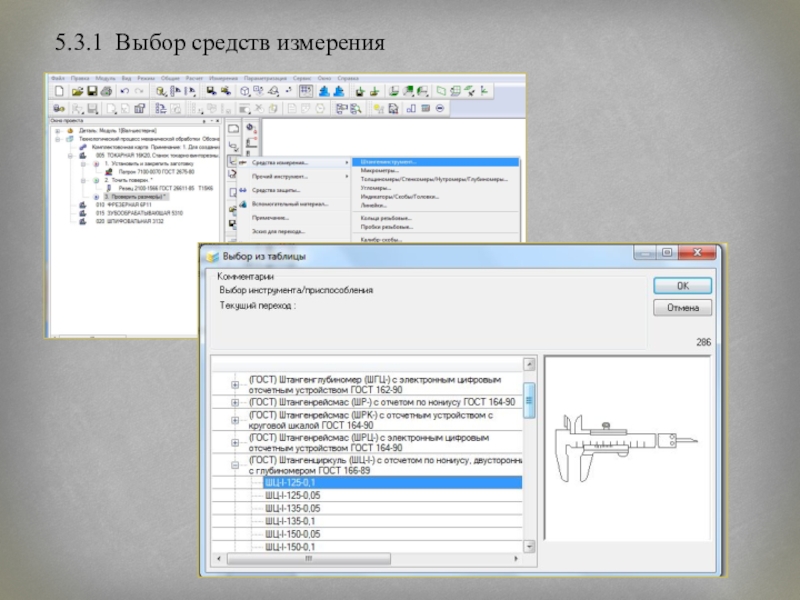

- 24. 5.3.1 Выбор средств измерения
- 25. В конечном результате,создав все необходимыепереходы, содержаниеоперации будет
- 26. Шаг 6. Создание технологической документацииС помощью панели
- 27. Слайд 27
- 28. ADEM CAM позволяет задавать технологические переходы для
- 29. В модуле CAD выполняется требуемый контур детали,

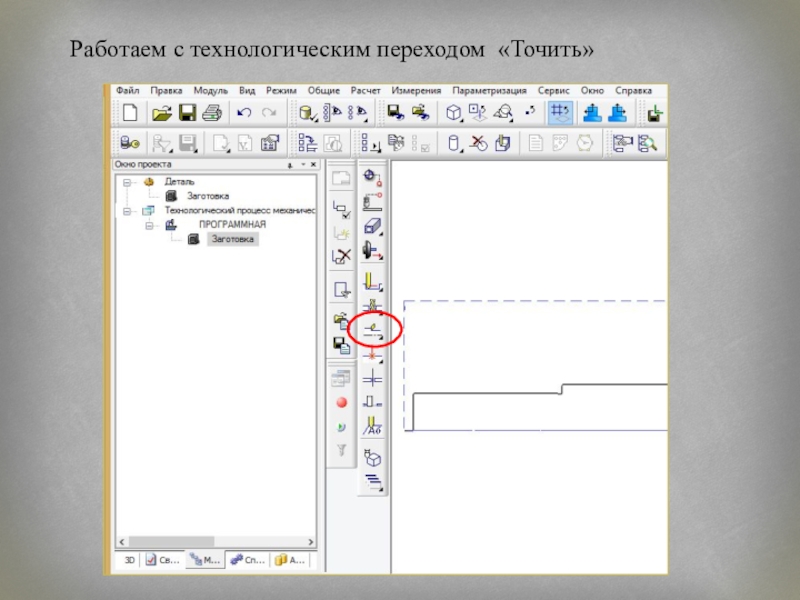

- 30. Работаем с технологическим переходом «Точить»

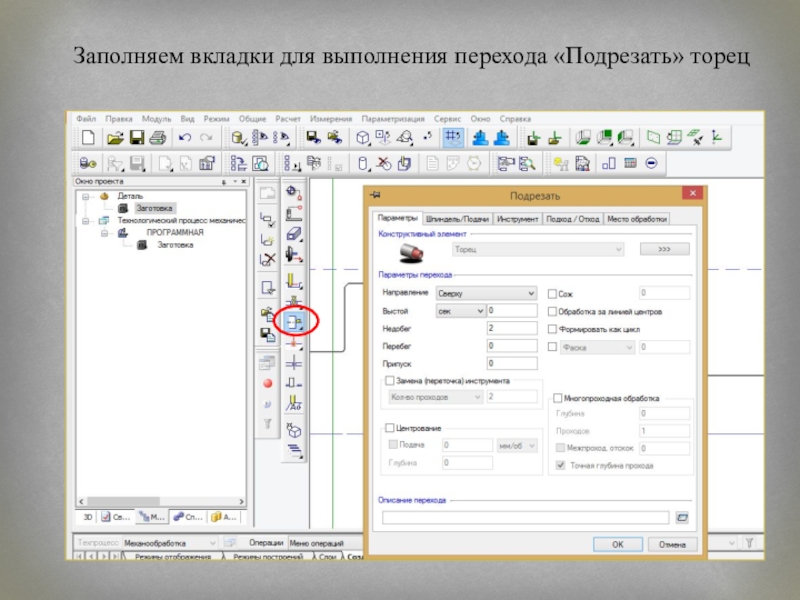

- 31. Заполняем вкладки для выполнения перехода «Подрезать» торец
- 32. Для того, чтобы рассчитать траекторию движения инструмента

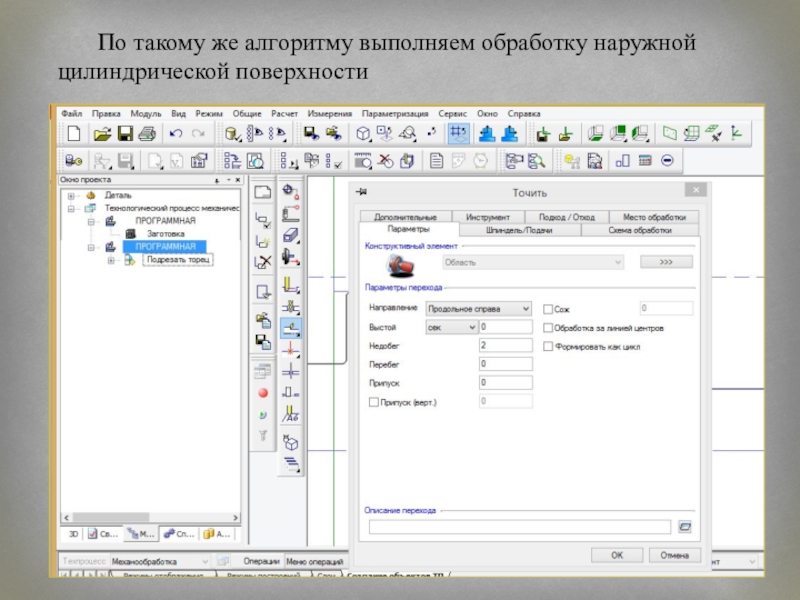

- 33. По такому же алгоритму выполняем обработку наружной цилиндрической поверхности
- 34. Слайд 34
- 35. Точение детали выполняется за два установа. Для
- 36. Слайд 36

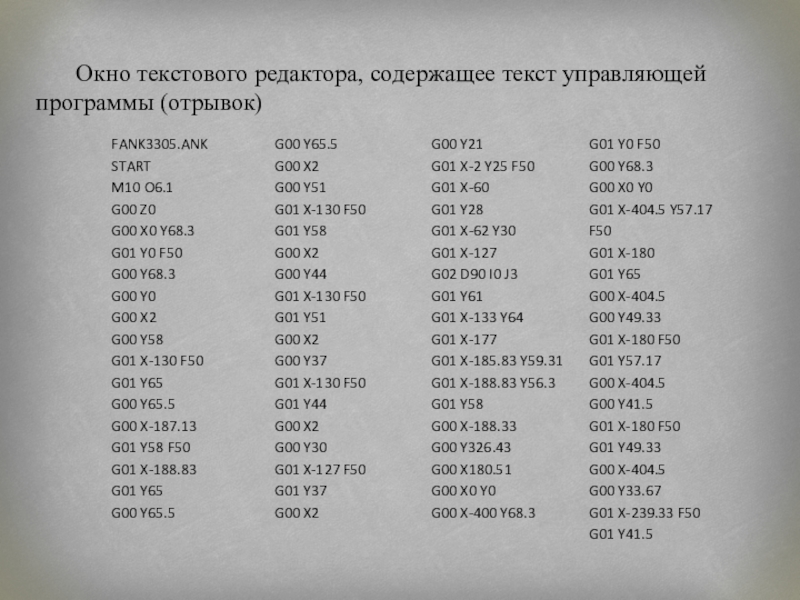

- 37. Окно текстового редактора, содержащее текст управляющей программы (отрывок)
- 38. На этом наш урок заканчивается. На практических
«Сквозное проектирование в системе ADEM»
Слайд 1
«Сквозное проектирование в
системе ADEM»
Презентация к уроку по МДК.01.02 Системы автоматизированного
проектирования и программирования в машиностроении
Слайд 3 Здравствуйте! Сегодня на уроке я расскажу вам о возможностях интегрированной системы
ADEM. Данная система предполагает проектирование пути детали от чертежа до управляющей программы для изготовления её на станках с ЧПУ.
Система автоматизированного проектирования (САПР) ADEM включает в себя несколько модулей. Каждый модуль предназначен для выполнения конкретных задач, но все они взаимосвязаны друг с другом.
Система автоматизированного проектирования (САПР) ADEM включает в себя несколько модулей. Каждый модуль предназначен для выполнения конкретных задач, но все они взаимосвязаны друг с другом.
Слайд 4Интеграция данных модулей и позволяет решать широкий круг задач, стоящие перед
проектантом.
За один урок невозможно рассказать о всех возможностях работы в системе ADEM, поэтому постараюсь отразить основные моменты данной системы.
В качестве примера рассмотрим изготовление детали «вал-шестерня».
За один урок невозможно рассказать о всех возможностях работы в системе ADEM, поэтому постараюсь отразить основные моменты данной системы.
В качестве примера рассмотрим изготовление детали «вал-шестерня».
Слайд 5I. Модуль CAD
Возможности ADEM CAD:
• Создавать и редактировать плоские и объемные
модели
• Импортировать различные типы данных из других САПР-систем
• Создавать чертежную документацию, спецификации
• Распечатывать созданную документацию и др.
• Импортировать различные типы данных из других САПР-систем
• Создавать чертежную документацию, спецификации
• Распечатывать созданную документацию и др.

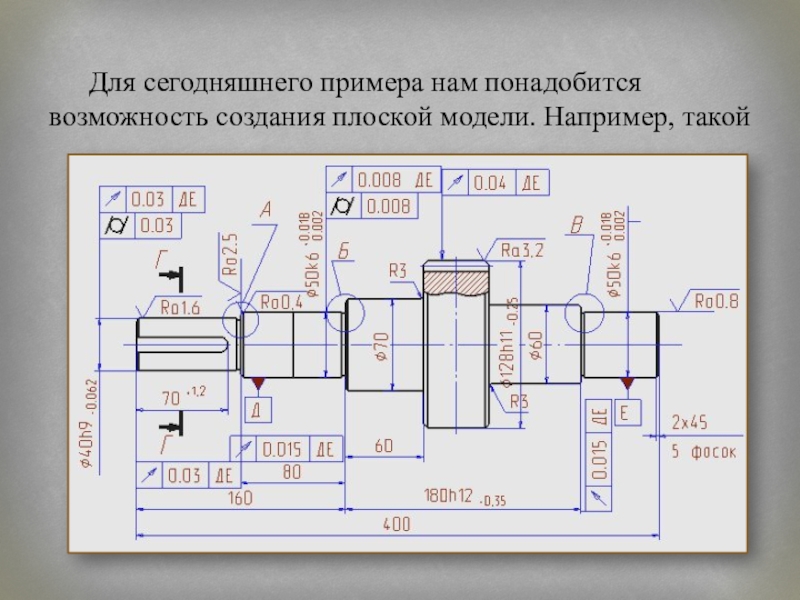

Слайд 6 Для сегодняшнего примера нам понадобится возможность создания плоской модели. Например, такой

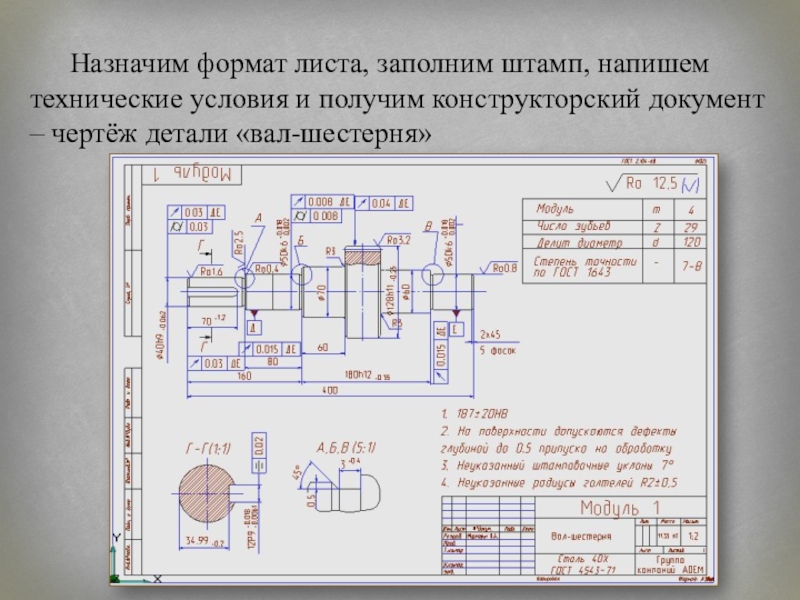

Слайд 7 Назначим формат листа, заполним штамп, напишем технические условия и получим конструкторский
документ – чертёж детали «вал-шестерня»

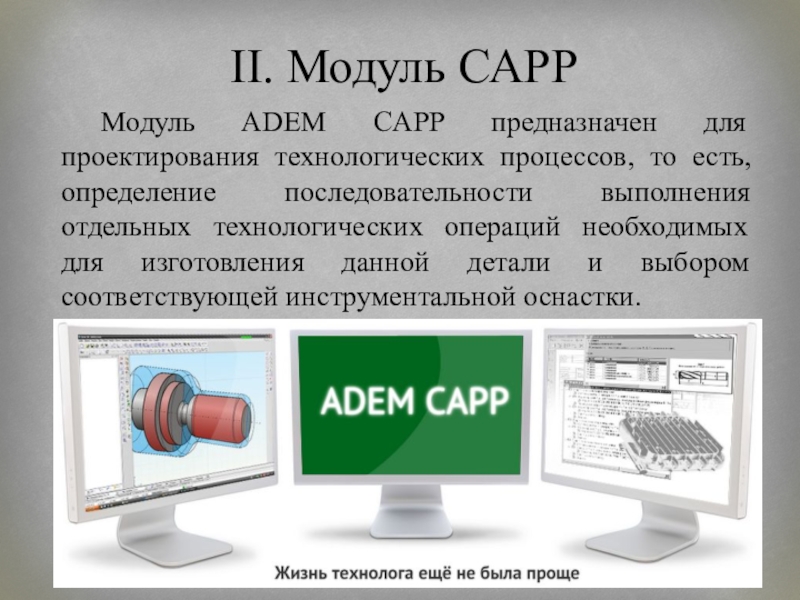

Слайд 8II. Модуль САРР
Модуль ADEM CAPP предназначен для проектирования технологических процессов,
то есть, определение последовательности выполнения отдельных технологических операций необходимых для изготовления данной детали и выбором соответствующей инструментальной оснастки.

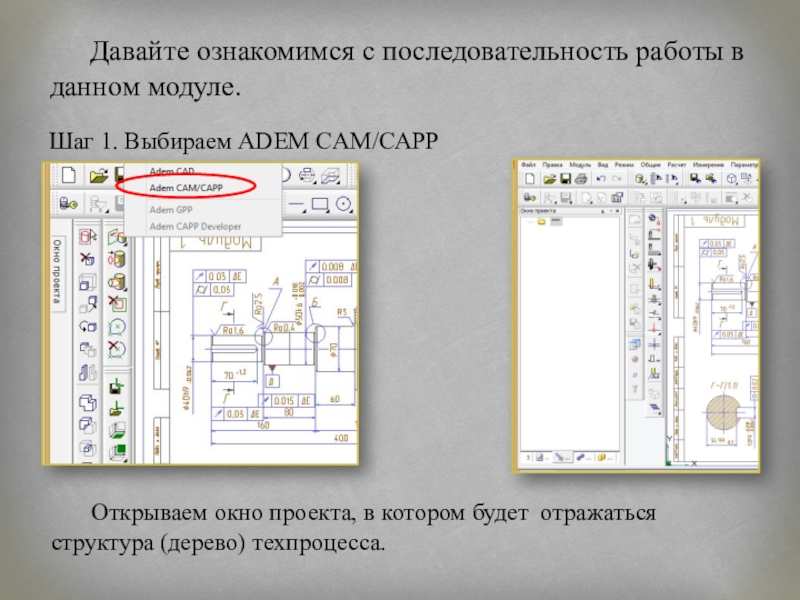

Слайд 9 Давайте ознакомимся с последовательность работы в данном модуле.
Шаг 1. Выбираем ADEM
CAM/CAPP
Открываем окно проекта, в котором будет отражаться структура (дерево) техпроцесса.

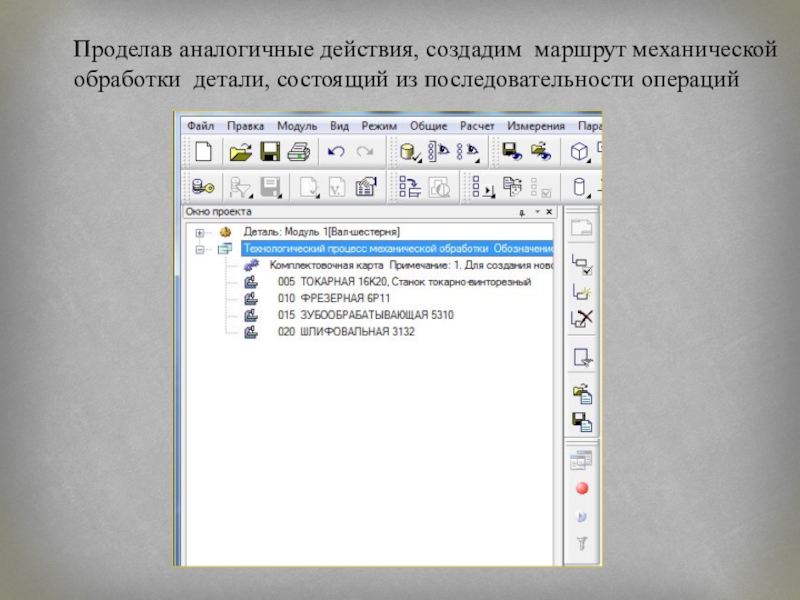

Слайд 17Проделав аналогичные действия, создадим маршрут механической
обработки детали, состоящий из последовательности
операций

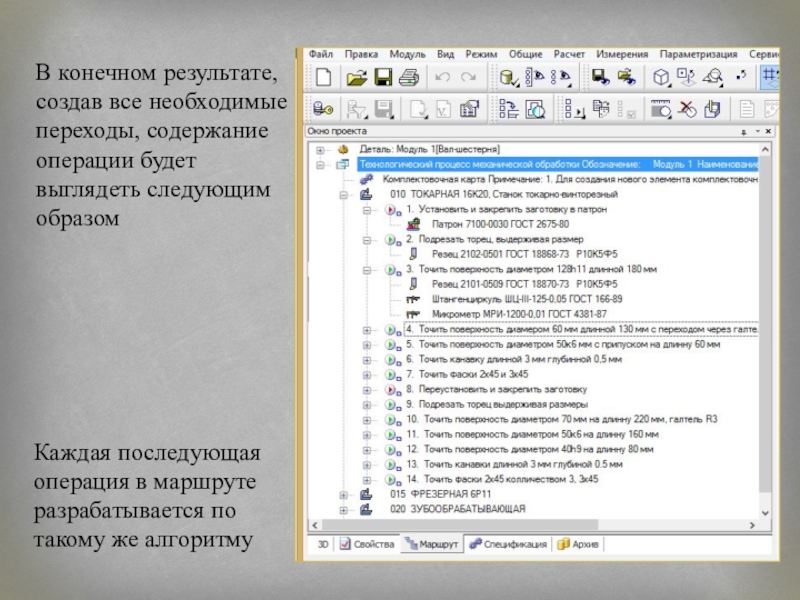

Слайд 25В конечном результате,
создав все необходимые
переходы, содержание
операции будет
выглядеть следующим
образом
Каждая последующая
операция в маршруте
разрабатывается по
такому же алгоритму

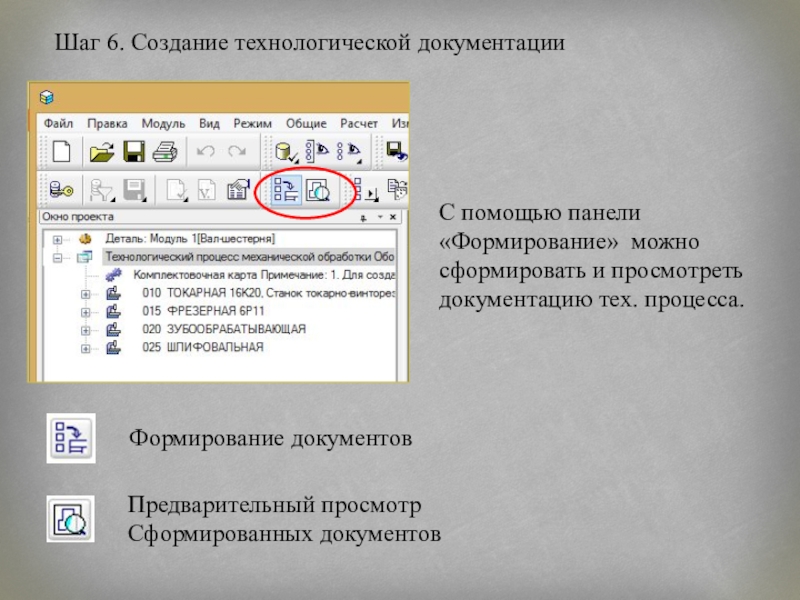

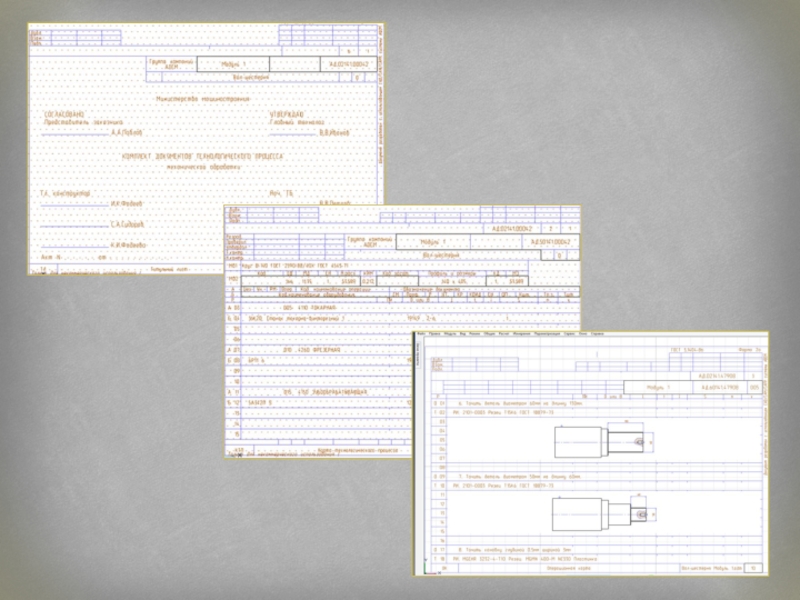

Слайд 26Шаг 6. Создание технологической документации
С помощью панели «Формирование» можно сформировать и
просмотреть документацию тех. процесса.
Формирование документов
Предварительный просмотр
Сформированных документов

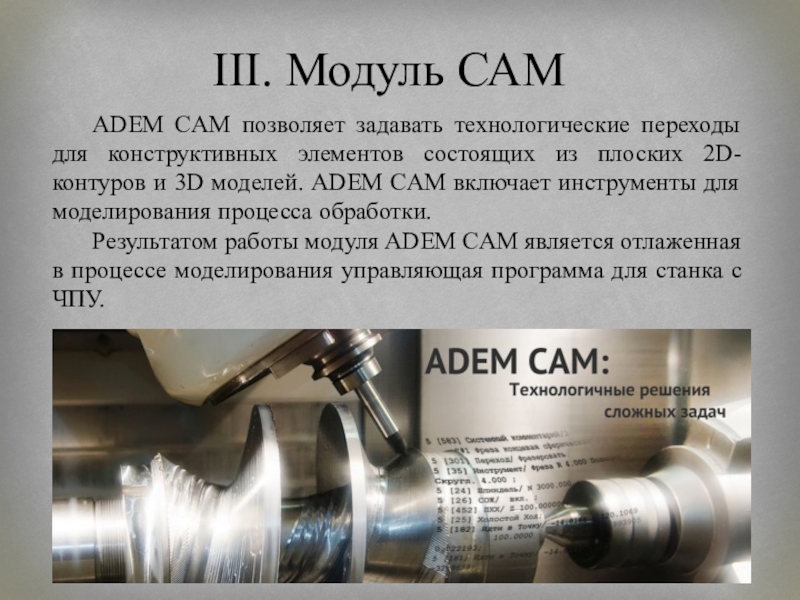

Слайд 28 ADEM CAM позволяет задавать технологические переходы для конструктивных элементов состоящих из
плоских 2D-контуров и 3D моделей. ADEM CAM включает инструменты для моделирования процесса обработки.
Результатом работы модуля ADEM CAM является отлаженная в процессе моделирования управляющая программа для станка с ЧПУ.
Результатом работы модуля ADEM CAM является отлаженная в процессе моделирования управляющая программа для станка с ЧПУ.
III. Модуль САM

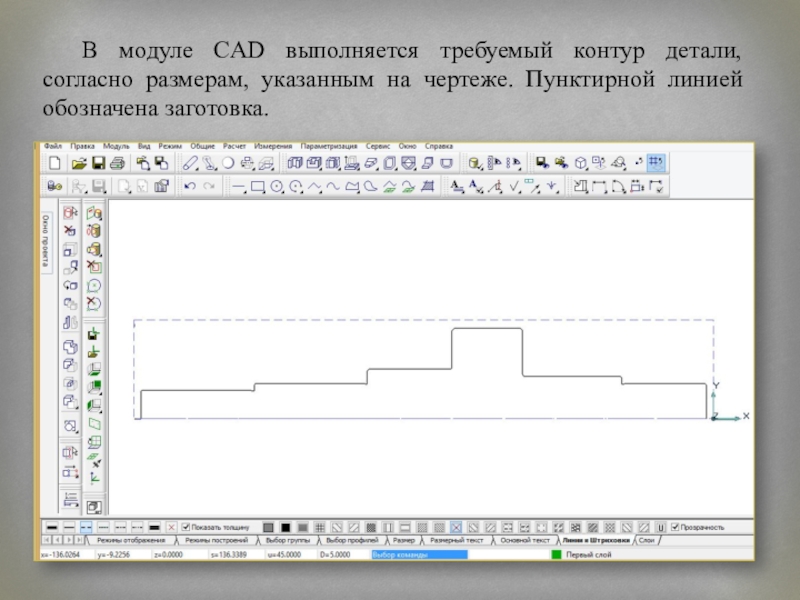

Слайд 29 В модуле CAD выполняется требуемый контур детали, согласно размерам, указанным на
чертеже. Пунктирной линией обозначена заготовка.

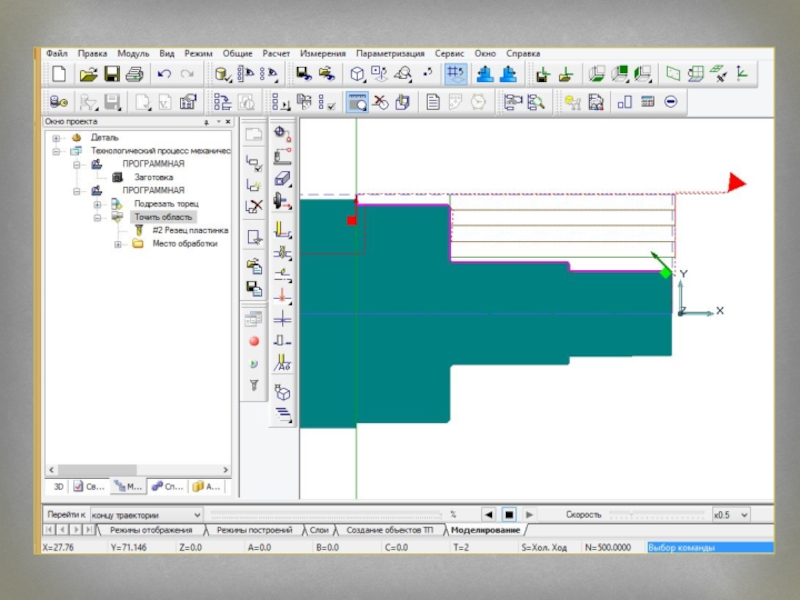

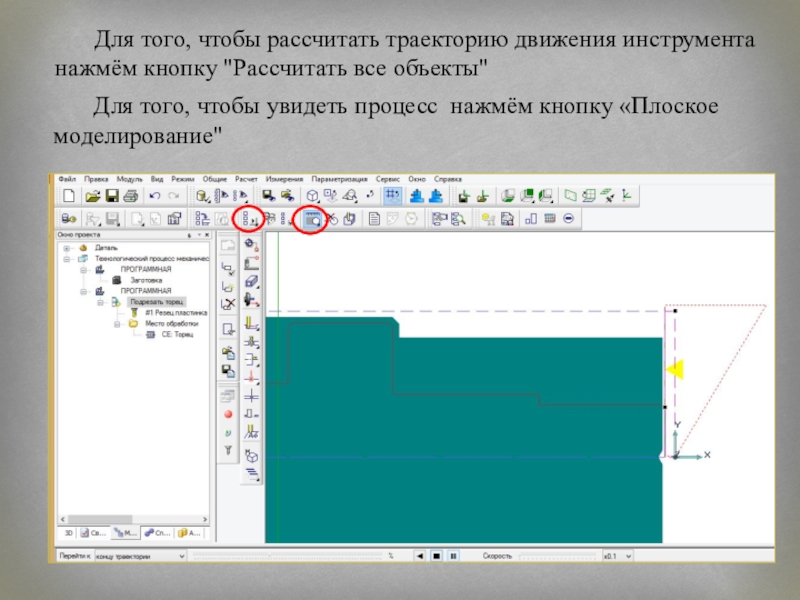

Слайд 32 Для того, чтобы рассчитать траекторию движения инструмента нажмём кнопку "Рассчитать все
объекты"
Для того, чтобы увидеть процесс нажмём кнопку «Плоское моделирование"

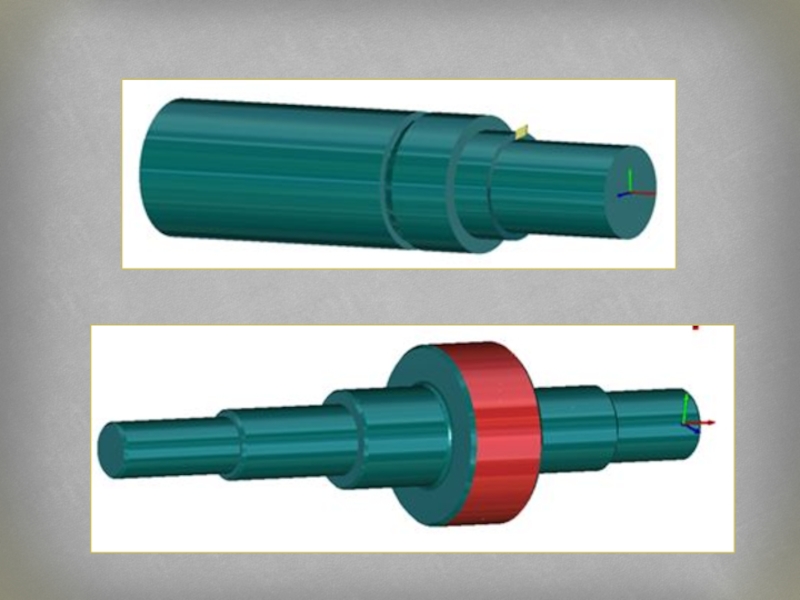

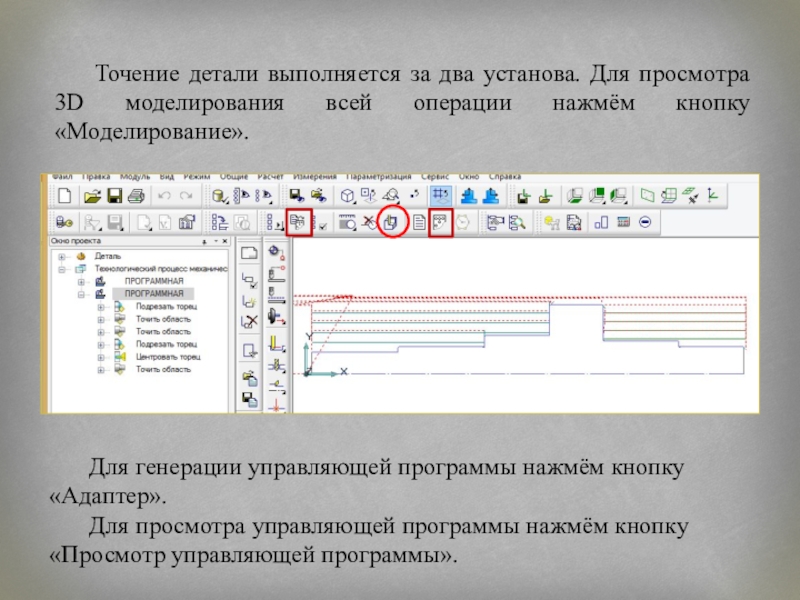

Слайд 35 Точение детали выполняется за два установа. Для просмотра 3D моделирования всей
операции нажмём кнопку «Моделирование».
Для генерации управляющей программы нажмём кнопку «Адаптер».
Для просмотра управляющей программы нажмём кнопку «Просмотр управляющей программы».
Слайд 38 На этом наш урок заканчивается. На практических занятиях в рамках МДК.01.02
«Системы автоматизированного проектирования и программирования в машиностроении» мы более глубже и детально рассмотрим работу CAD/CAM/CAPP системы ADEM.
Благодарю за внимание!
