Презентация, доклад к мастерклассу Изготовление мультивибратора, выполненного на печатной плате.

Содержание

Вырезание заготовки из одностороннего фольгированного стеклотекстолита по заданным размерам.

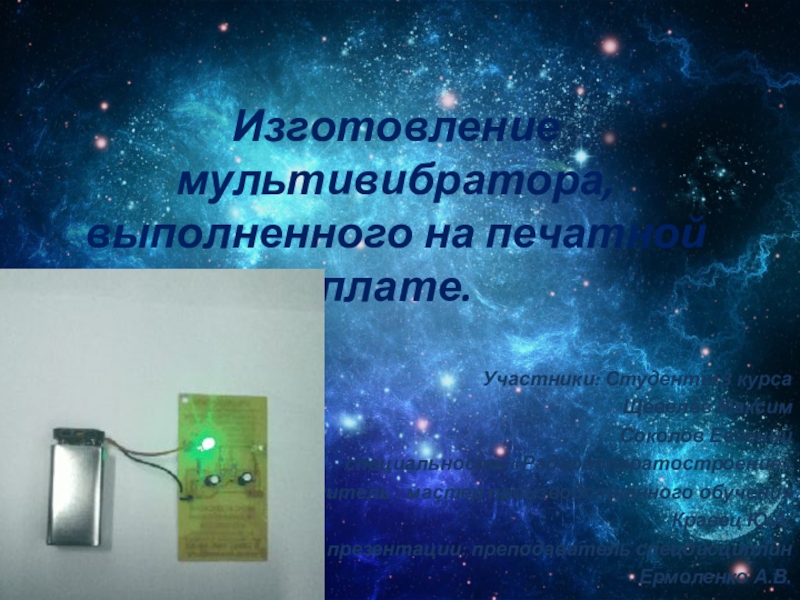

Слайд 1Изготовление мультивибратора, выполненного на печатной плате.
Участники: Студенты 3 курса
Щевелёв Максим
Соколов

Евгений
специальность «Радиоаппаратостроение»
Руководитель : мастер производственного обучения
Кравец Ю.А.
Автор презентации: преподаватель спецдисциплин
Ермоленко А.В.
Изготовление мультивибратора, выполненного на печатной плате.Участники: Студенты 3 курса Щевелёв МаксимСоколов Евгений специальность «Радиоаппаратостроение»Руководитель : мастер производственного

Слайд 2 Вырезание заготовки из одностороннего фольгированного стеклотекстолита по заданным размерам.

Вырезание заготовки из одностороннего фольгированного стеклотекстолита по заданным размерам.

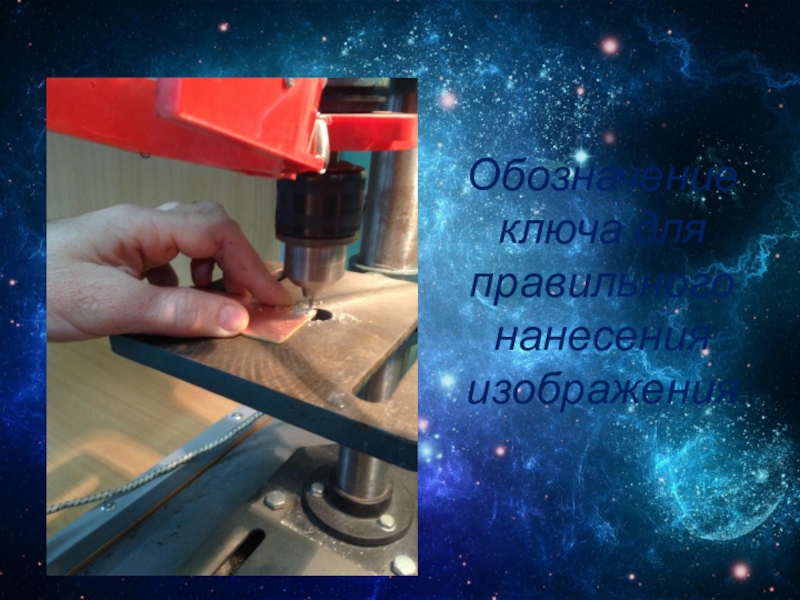

Слайд 3Обозначение ключа для правильного нанесения изображения

Обозначение ключа для правильного нанесения изображения

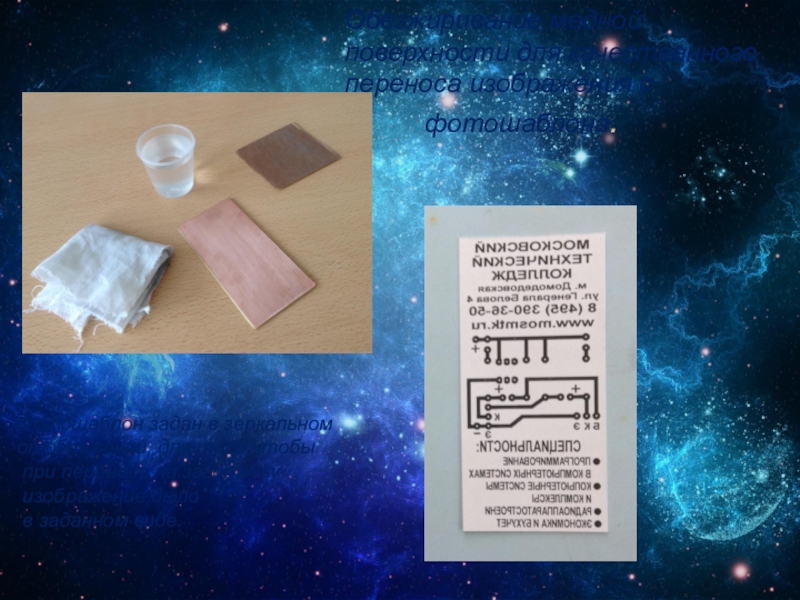

Слайд 4Обезжиривание медной поверхности для качественного переноса изображения с

фотошаблона.

Фотошаблон задан в зеркальном отображении, для того чтобы
при переносе на заготовку
изображение было
в заданном виде.

Обезжиривание медной поверхности для качественного переноса изображения с         			фотошаблона.Фотошаблон

Слайд 5

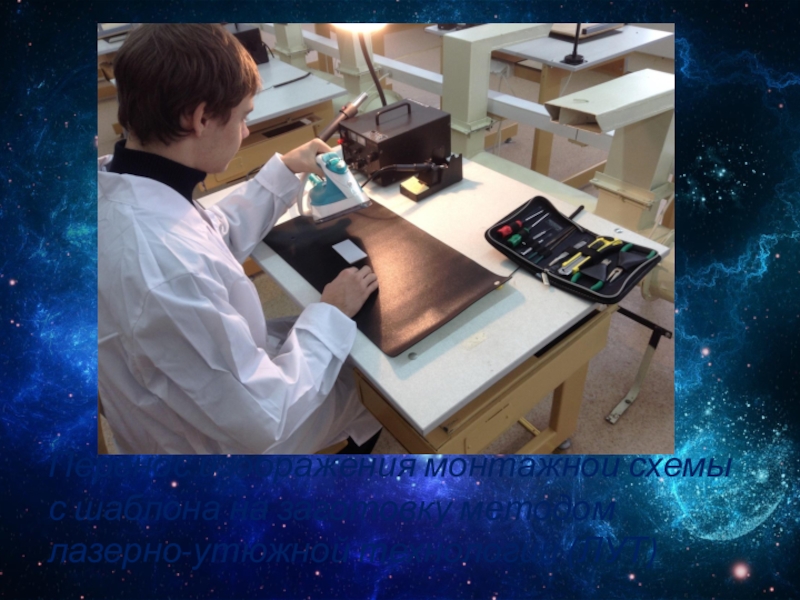

Перенос изображения монтажной схемы с шаблона на заготовку методом лазерно-утюжной технологии

(ЛУТ)
Перенос изображения монтажной схемы с шаблона на заготовку методом лазерно-утюжной технологии (ЛУТ)

Слайд 6Погружение изделия в воду для отслоения фотошаблона от заготовки.

Погружение изделия в воду для отслоения фотошаблона от заготовки.

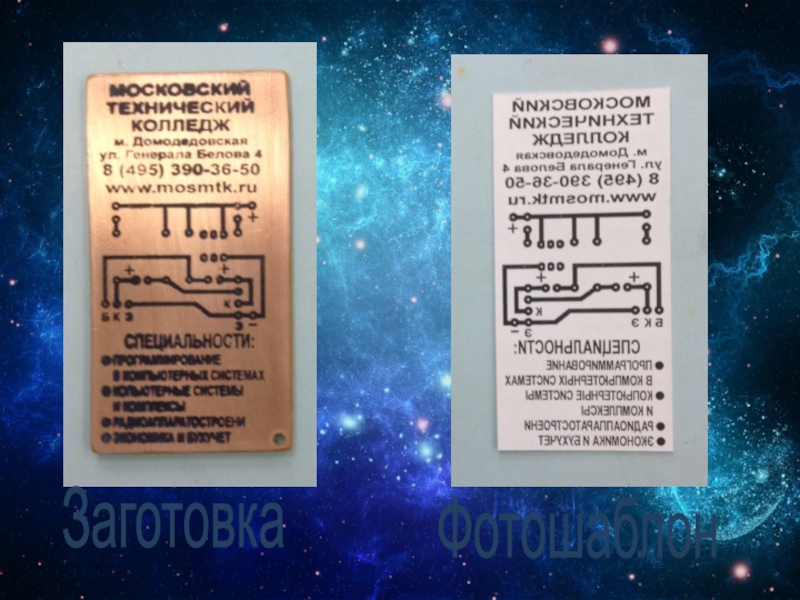

Слайд 7Заготовка
Фотошаблон

ЗаготовкаФотошаблон

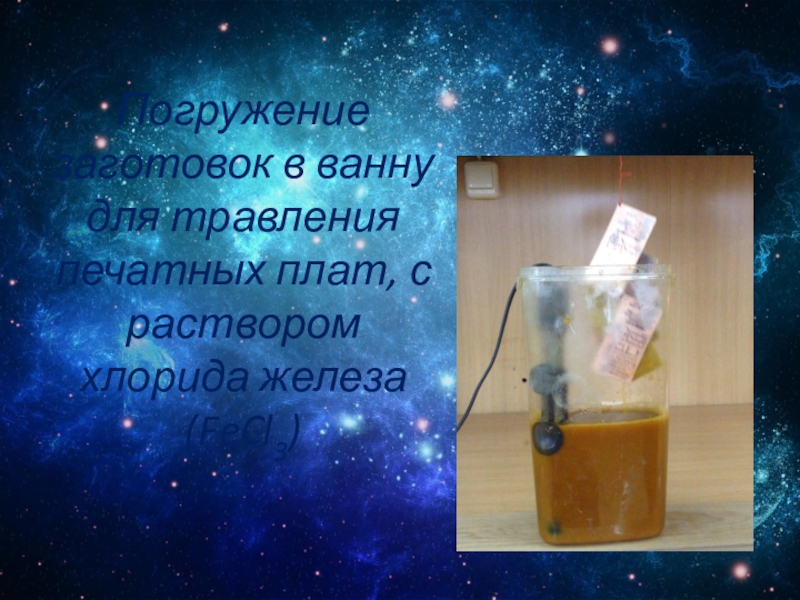

Слайд 8Погружение заготовок в ванну для травления печатных плат, с раствором хлорида

железа (FeCl3)
Погружение заготовок в ванну для травления печатных плат, с раствором хлорида железа (FeCl3)

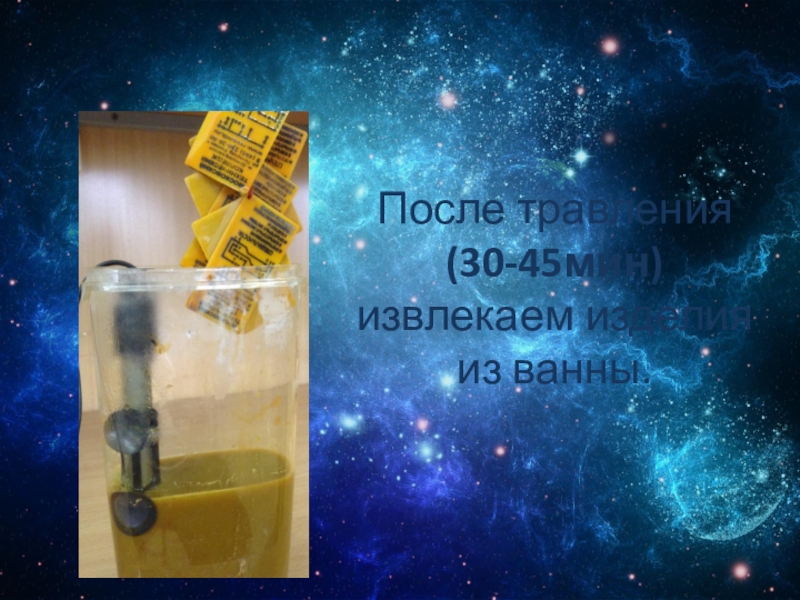

Слайд 9После травления (30-45мин) извлекаем изделия из ванны.

После травления  (30-45мин) извлекаем изделия из ванны.

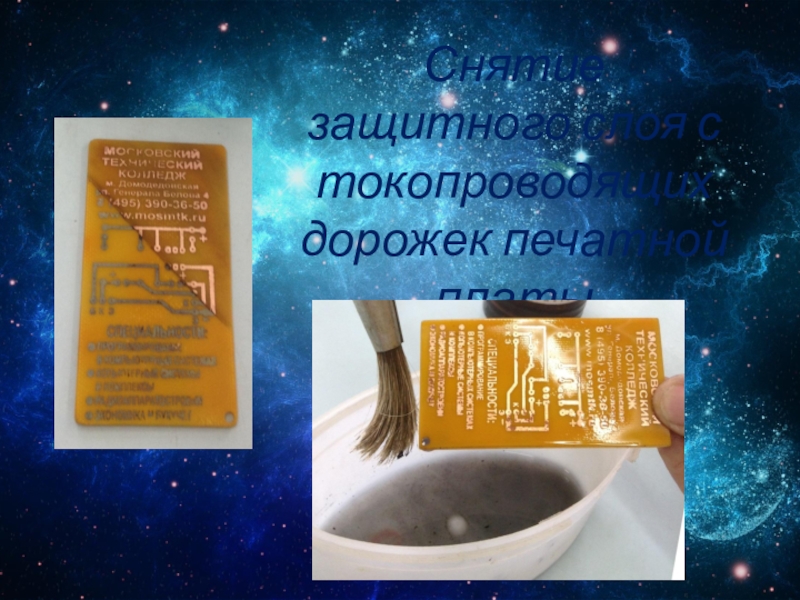

Слайд 11Снятие защитного слоя с токопроводящих дорожек печатной платы

Снятие защитного слоя с токопроводящих дорожек печатной платы

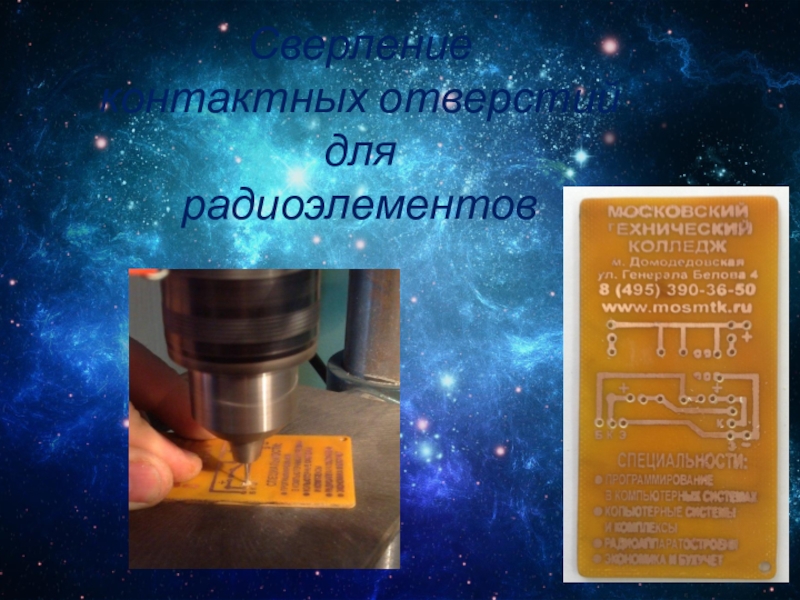

Слайд 12Сверление контактных отверстий для радиоэлементов

Сверление  контактных отверстий для  радиоэлементов

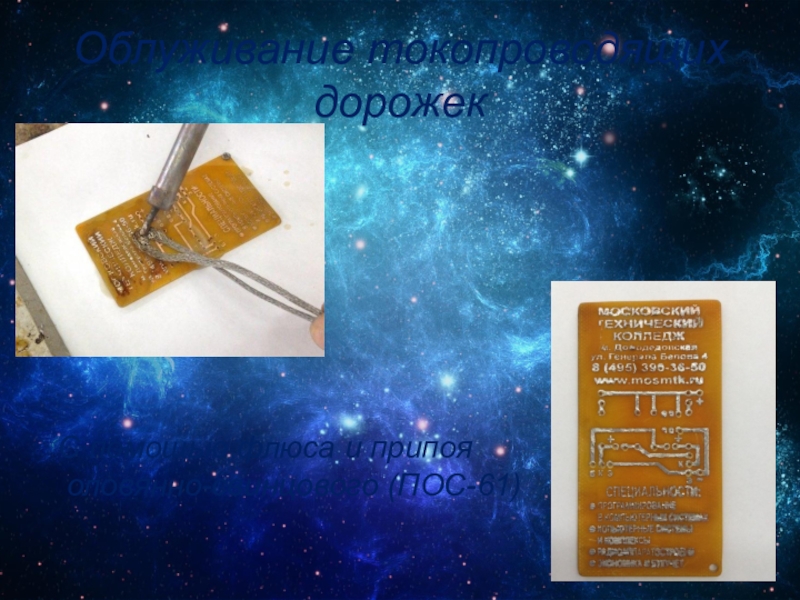

Слайд 13Облуживание токопроводящих дорожек
С помощью флюса и припоя
оловянно-свинцового (ПОС-61)

Облуживание токопроводящих дорожекС помощью флюса и припоя оловянно-свинцового (ПОС-61)

Слайд 14

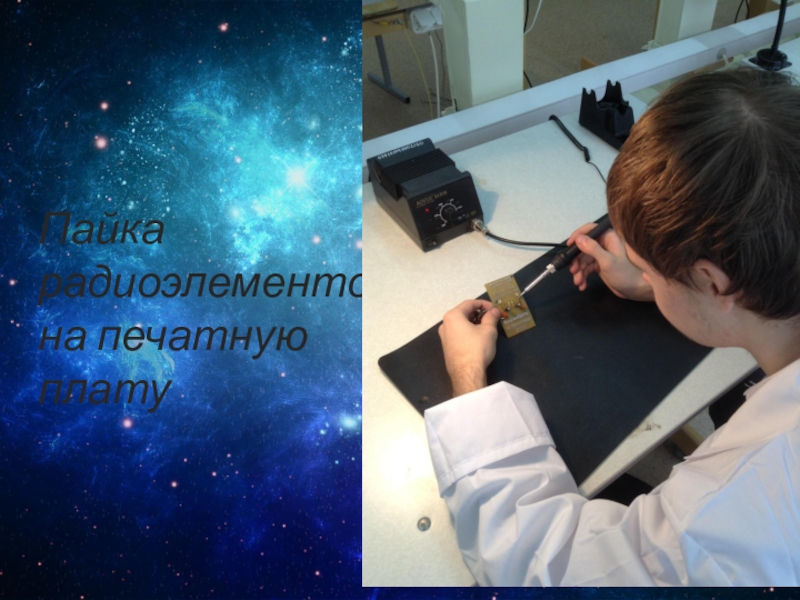

Пайка радиоэлементов на печатную плату

Пайка радиоэлементов на печатную плату

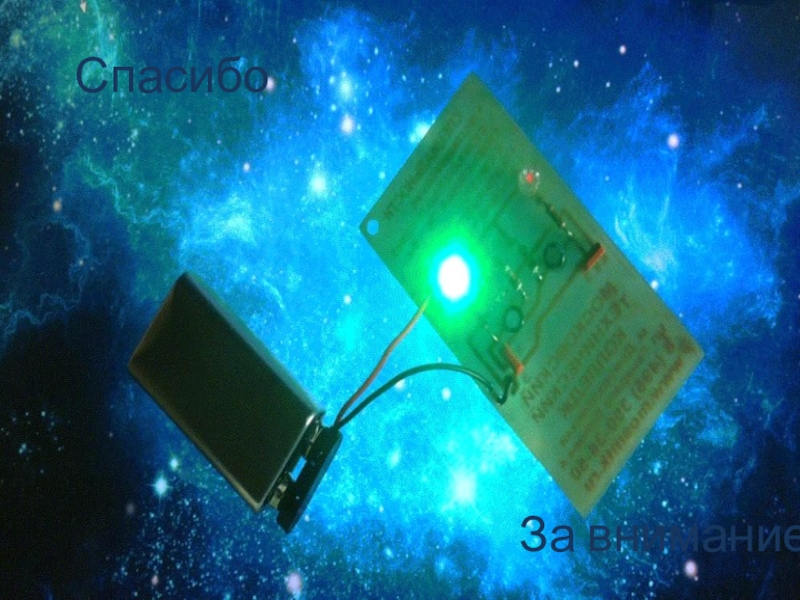

Слайд 15Спасибо

За внимание

Спасибо За внимание
