Презентация, доклад к лекции на тему : Приемы параллельного и конического расширения деталей
Содержание
- 1. Презентация к лекции на тему : Приемы параллельного и конического расширения деталей
- 2. Конструктивное моделирования второго вида предполагает изменение силуэтной

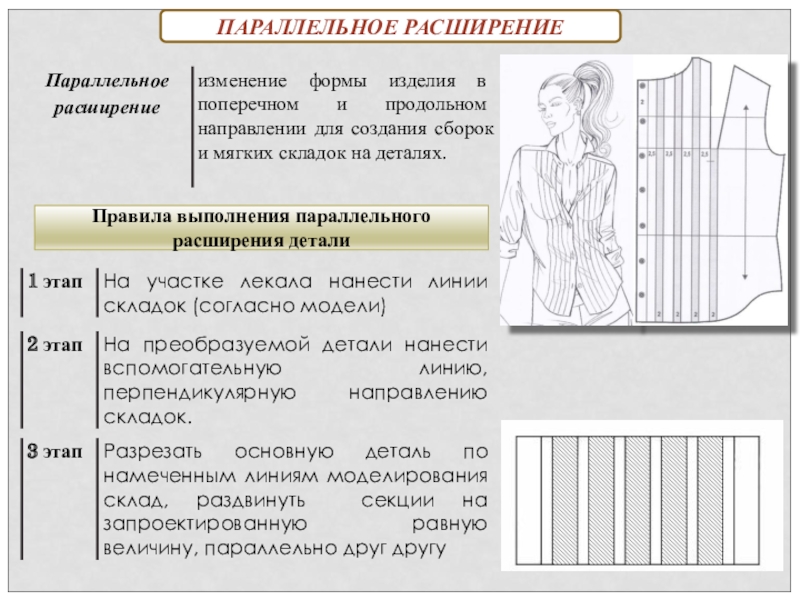

- 3. ПАРАЛЛЕЛЬНОЕ РАСШИРЕНИЕПравила выполнения параллельного расширения детали

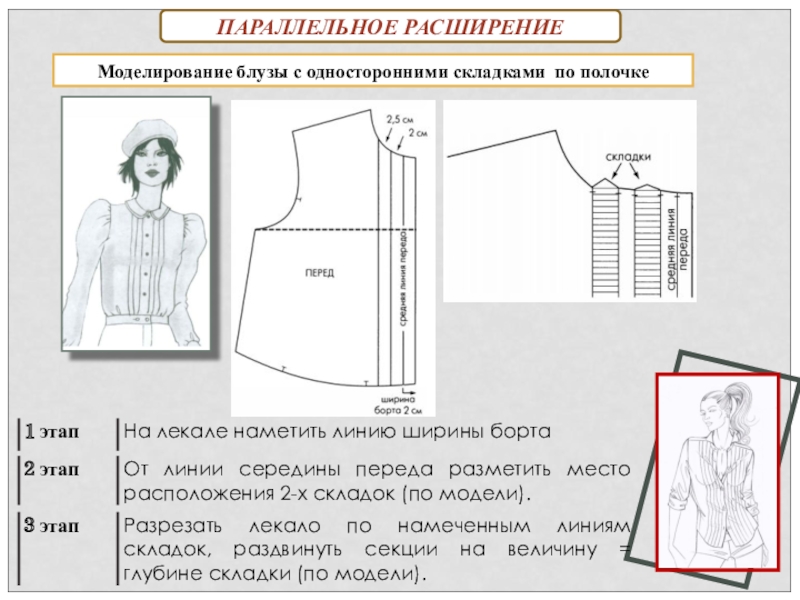

- 4. ПАРАЛЛЕЛЬНОЕ РАСШИРЕНИЕМоделирование блузы с односторонними складками по полочке
- 5. КОНИЧЕСКОЕ РАСШИРЕНИЕКоническое расширение деталей без дополнительных членений

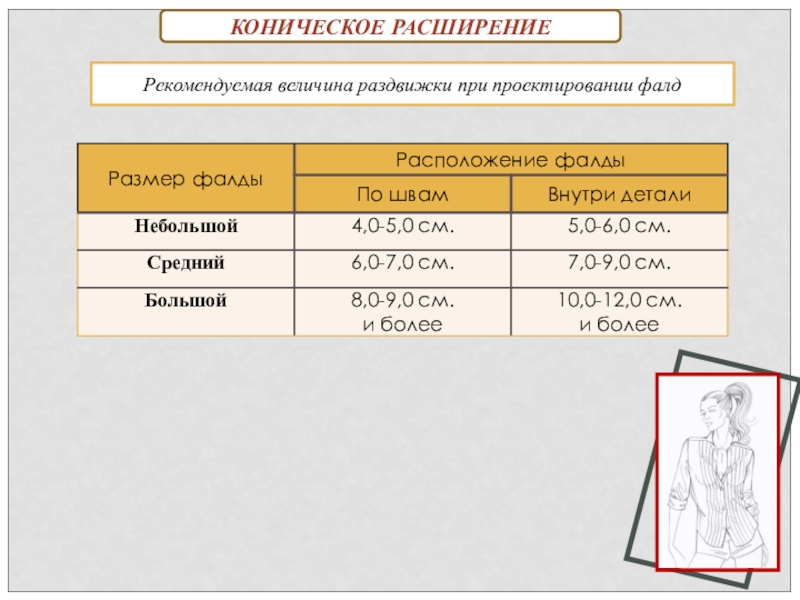

- 6. КОНИЧЕСКОЕ РАСШИРЕНИЕРекомендуемая величина раздвижки при проектировании фалд

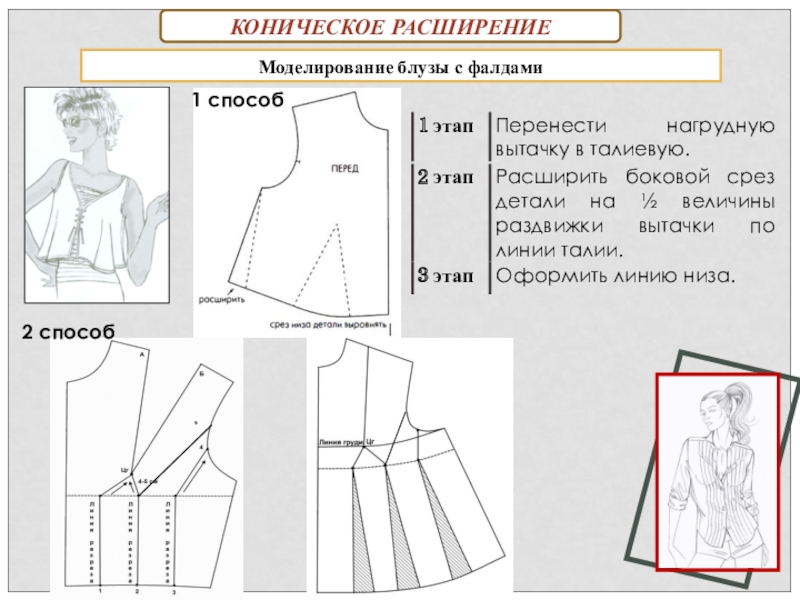

- 7. КОНИЧЕСКОЕ РАСШИРЕНИЕМоделирование блузы с фалдами1 способ2 способ

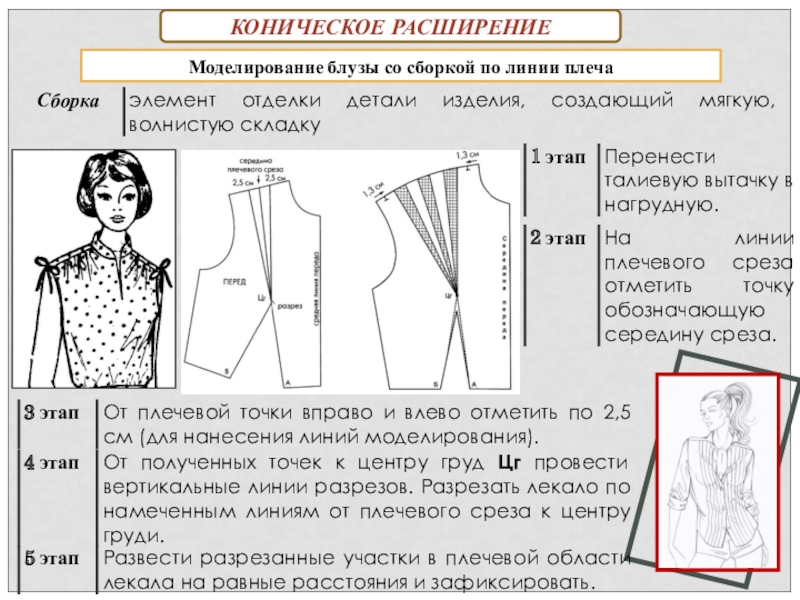

- 8. КОНИЧЕСКОЕ РАСШИРЕНИЕМоделирование блузы со сборкой по линии плеча
- 9. МОДЕЛИРОВАНИЕ ГРУПП ВЫТАЧЕК (ЭКВИВАЛЕНТА)Раствор вытачки может быть
- 10. ПАРАЛЛЕЛЬНО - КОНИЧЕСКОЕ РАСШИРЕНИЕПравила выполнения параллельно - конического расширения детали
Конструктивное моделирования второго вида предполагает изменение силуэтной формы деталей без изменения или с изменением объемной формы в области опорных участков изделия. При этом используются приемы конического и параллельного расширения (заужения) деталей, подвергаются преобразованию контуры продольных срезов
Слайд 1ТЕМА 1.2
МЕТОДЫ КОНСТРУКТИВНОГО
МОДЕЛИРОВАНИЯ ВТОРОГО ВИДА.
ТЕМА УРОКА:
ПРИЕМЫ ПАРАЛЛЕЛЬНОГО И КОНИЧЕСКОГО РАСШИРЕНИЯ

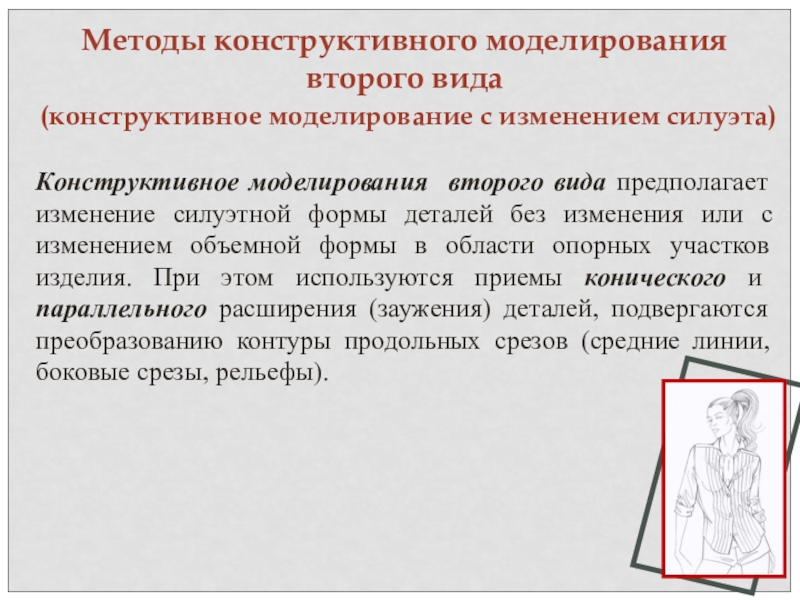

Слайд 2
Конструктивное моделирования второго вида предполагает изменение силуэтной формы деталей без изменения
или с изменением объемной формы в области опорных участков изделия. При этом используются приемы конического и параллельного расширения (заужения) деталей, подвергаются преобразованию контуры продольных срезов (средние линии, боковые срезы, рельефы).
Методы конструктивного моделирования второго вида
(конструктивное моделирование с изменением силуэта)

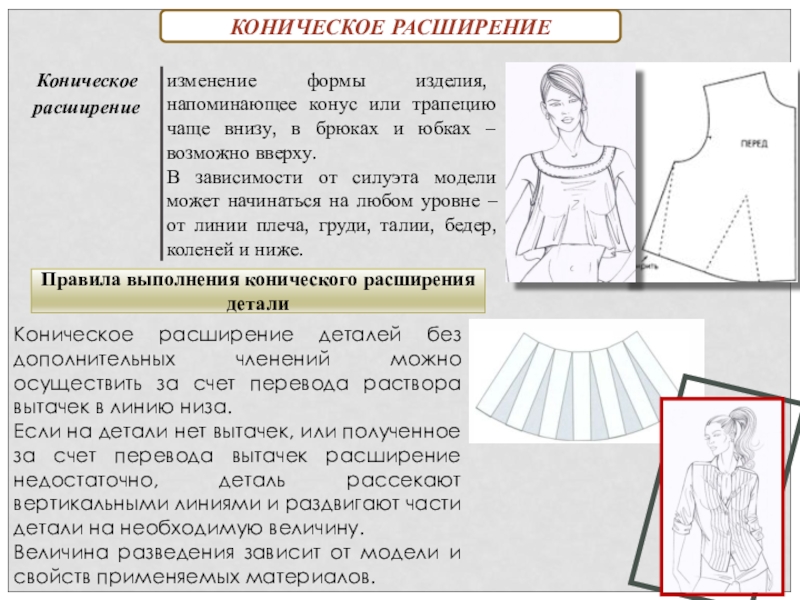

Слайд 5КОНИЧЕСКОЕ РАСШИРЕНИЕ
Коническое расширение деталей без дополнительных членений можно осуществить за счет
перевода раствора вытачек в линию низа.
Если на детали нет вытачек, или полученное за счет перевода вытачек расширение недостаточно, деталь рассекают вертикальными линиями и раздвигают части детали на необходимую величину.
Величина разведения зависит от модели и свойств применяемых материалов.
Если на детали нет вытачек, или полученное за счет перевода вытачек расширение недостаточно, деталь рассекают вертикальными линиями и раздвигают части детали на необходимую величину.
Величина разведения зависит от модели и свойств применяемых материалов.
Правила выполнения конического расширения детали

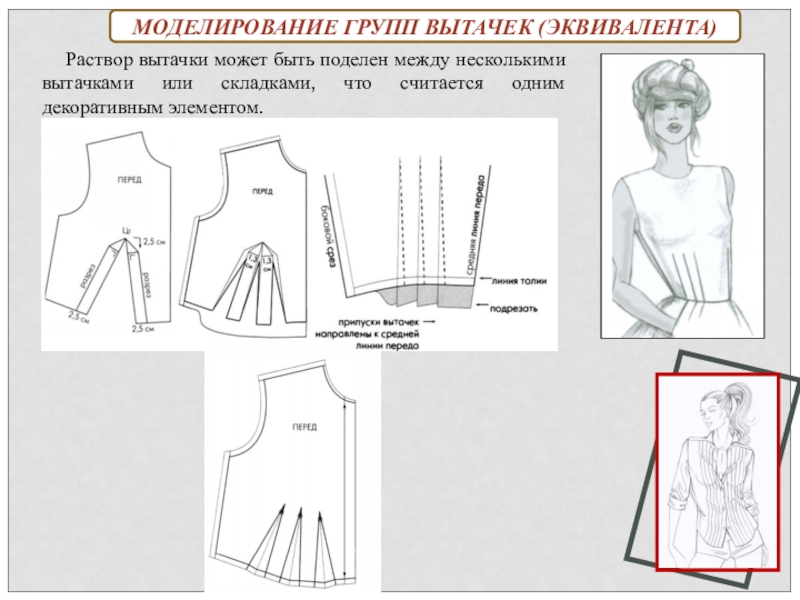

Слайд 9МОДЕЛИРОВАНИЕ ГРУПП ВЫТАЧЕК (ЭКВИВАЛЕНТА)
Раствор вытачки может быть поделен между несколькими вытачками
или складками, что считается одним декоративным элементом.

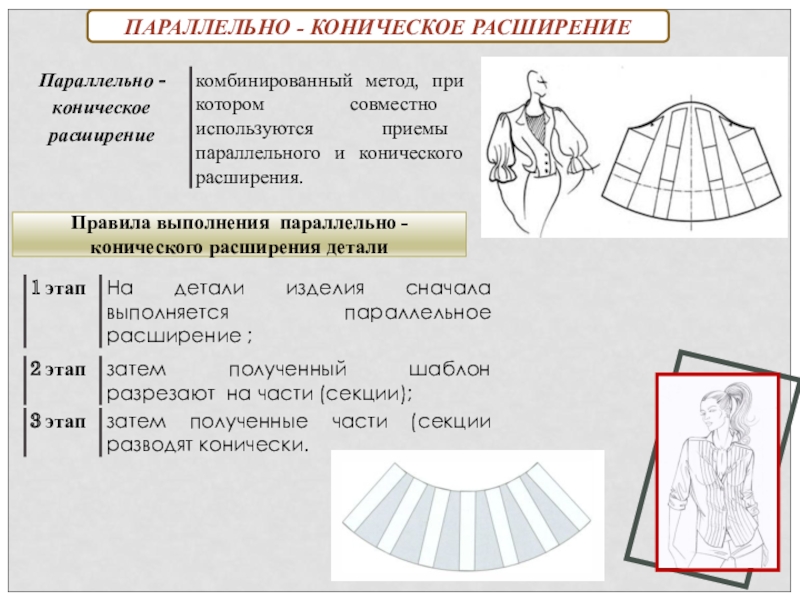

Слайд 10ПАРАЛЛЕЛЬНО - КОНИЧЕСКОЕ РАСШИРЕНИЕ
Правила выполнения параллельно - конического расширения детали
