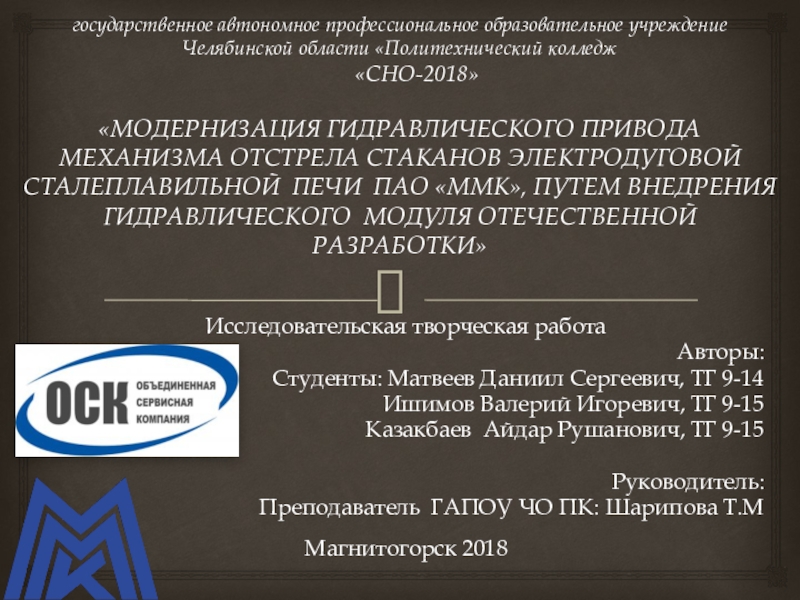

Презентация, доклад к исследовательской работе по теме Модернизация гидравлического привода механизма отстрела стаканов электродуговой сталеплавильной печи ПАО ММК, путем внедрения гидравлического модуля отечественной разработки

ГИДРАВЛИЧЕСКОГО ПРИВОДА МЕХАНИЗМА ОТСТРЕЛА СТАКАНОВ ЭЛЕКТРОДУГОВОЙ СТАЛЕПЛАВИЛЬНОЙ ПЕЧИ ПАО «ММК», ПУТЕМ ВНЕДРЕНИЯ ГИДРАВЛИЧЕСКОГО МОДУЛЯ ОТЕЧЕСТВЕННОЙ РАЗРАБОТКИ»

Исследовательская творческая работа
Авторы:
Студенты: Матвеев Даниил Сергеевич, ТГ 9-14
Ишимов Валерий Игоревич, ТГ 9-15
Казакбаев Айдар Рушанович, ТГ 9-15

Руководитель:
Преподаватель ГАПОУ ЧО ПК: Шарипова Т.М

Магнитогорск 2018

ПАО «ММК», путем внедрения гидравлического модуля.
Задачи:
1. Изучить научные и технические разработки, используемые при нестационарных режимах работы гидравлического привода.
2. Изучить гидравлический привод механизма отстрела стаканов электродуговой сталеплавильной печи ПАО «ММК».
3. Изучить гидравлический модуль, его технические характеристики, возможность использования при модернизации гидропривода.
4. Обосновать возможность использования гидравлического модуля с целью модернизации гидравлического привода механизма отстрела стаканов электродуговой сталеплавильной печи ПАО «ММК».
5. Разработать гидравлическую схему модернизации, произвести гидравлический расчет.
6. Произвести выбор модуля и необходимого оборудования.
7. Произвести расчет экономического эффекта от модернизации гидравлического привода

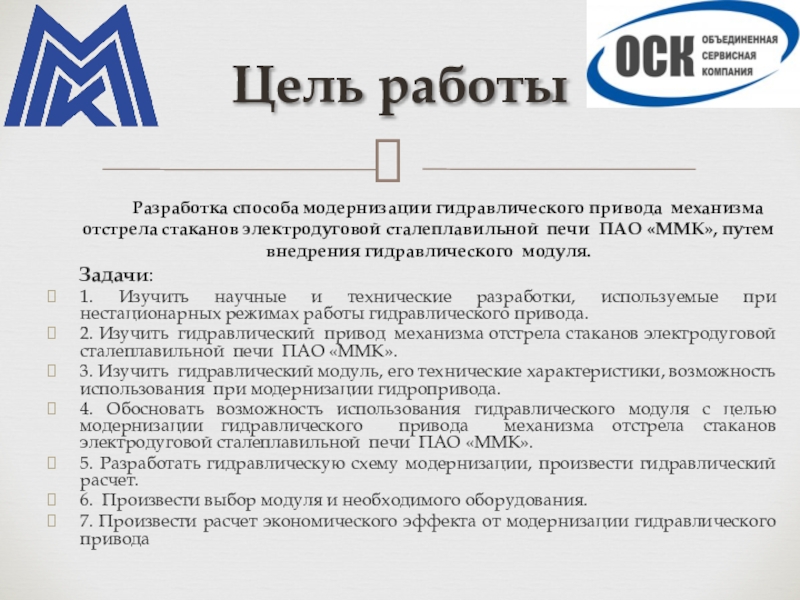

Цель работы

надежности гидропривода является весьма актуальными , т.к. всплески давления вследствие гидравлического удара при нестационарных режимах работы могут достигать больших величин и приводить к разрушительным последствиям для всех устройств гидропривода.
Модернизация гидропривода путем внедрения гидравлического модуля позволяет стабилизировать работу гидропривода, устраняет снижение динамических нагрузок и колебаний давлений, снижет гидроудары от возникающих внешних динамических нагрузок.

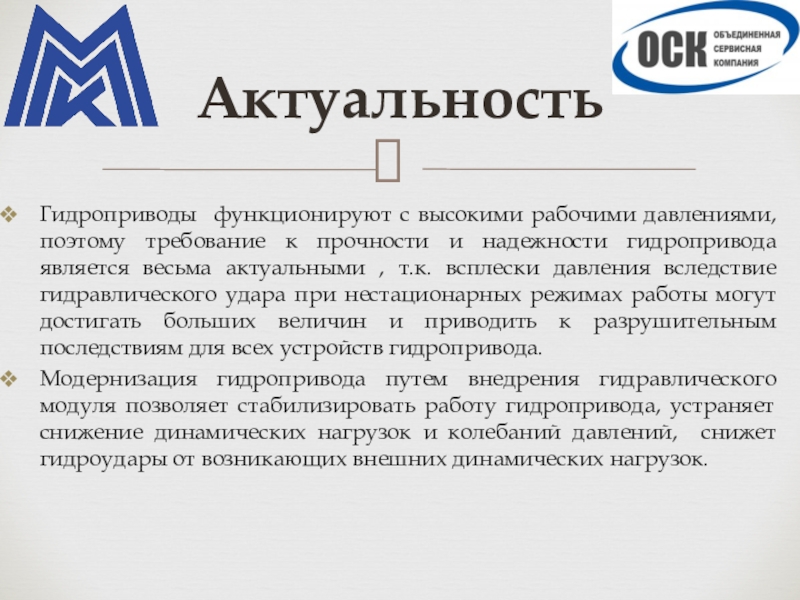

Актуальность

насоса.
Защита от перегрузок осуществляется различной управляющей, регулирующей и предохранительной аппаратурой;
Насосы могут быть снабжены специализированной гидроавтоматикой;
Использование гидрокомпенсаторов.

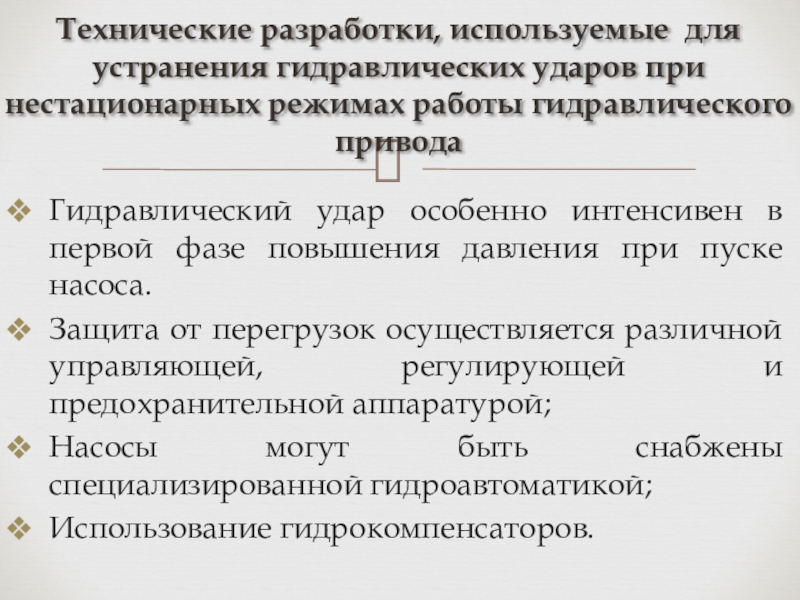

Технические разработки, используемые для устранения гидравлических ударов при нестационарных режимах работы гидравлического привода

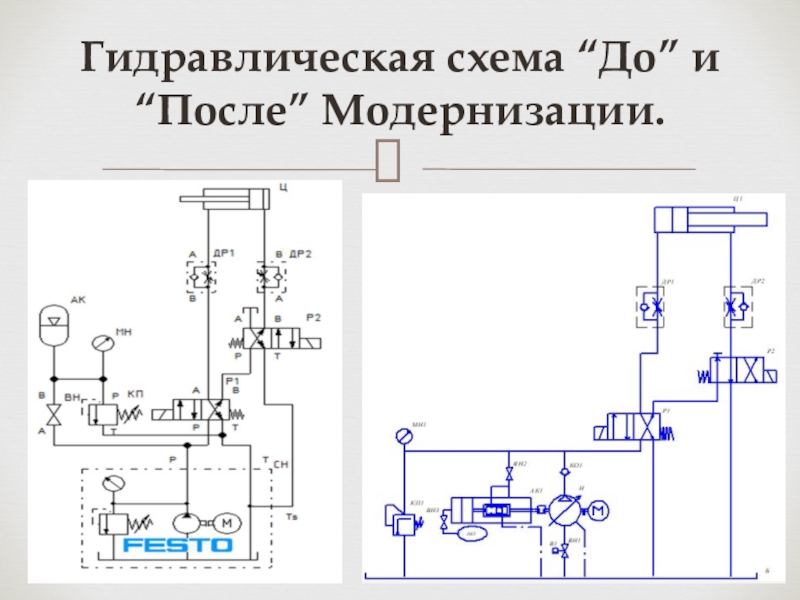

цилиндр;Р1, Р2 – распределитель;
КП – клапан предохранительный;
Ф – фильтр; МН – манометр;
КП - предохранительный клапан;
СН – насосная станция;
ДР1,ДР2 – дроссель с обратным клапаном;
ВН – вентиль; АК – аккумулятор.

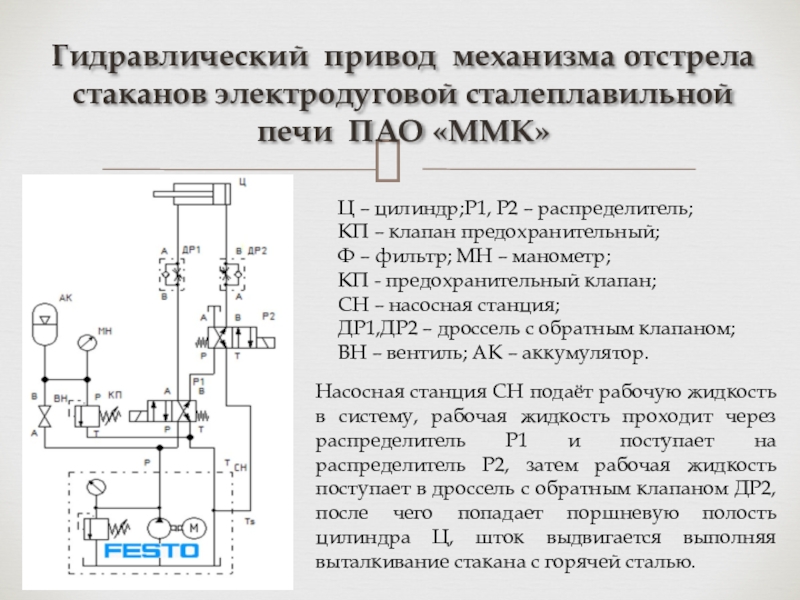

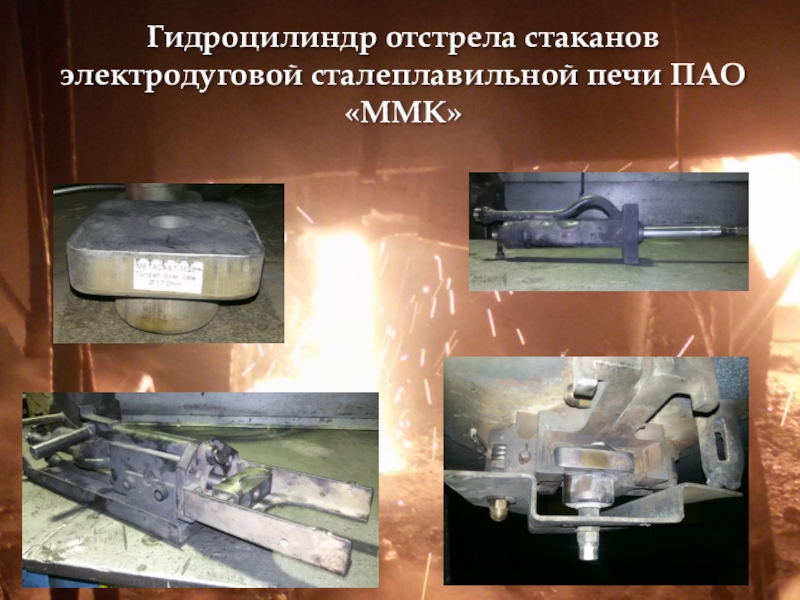

Насосная станция СН подаёт рабочую жидкость в систему, рабочая жидкость проходит через распределитель Р1 и поступает на распределитель Р2, затем рабочая жидкость поступает в дроссель с обратным клапаном ДР2, после чего попадает поршневую полость цилиндра Ц, шток выдвигается выполняя выталкивание стакана с горячей сталью.

системы;
Гидравлические удары:
- при пуске насоса, особенно интенсивно в первой фазе повышения давления;
- при выталкивании стаканов с горячей сталью;
- при нестационарных режимах работы привода.

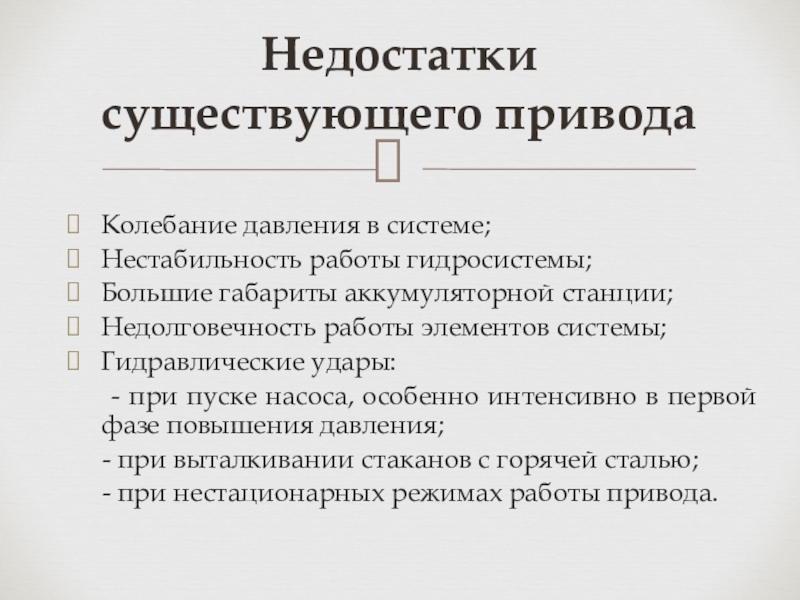

Недостатки существующего привода

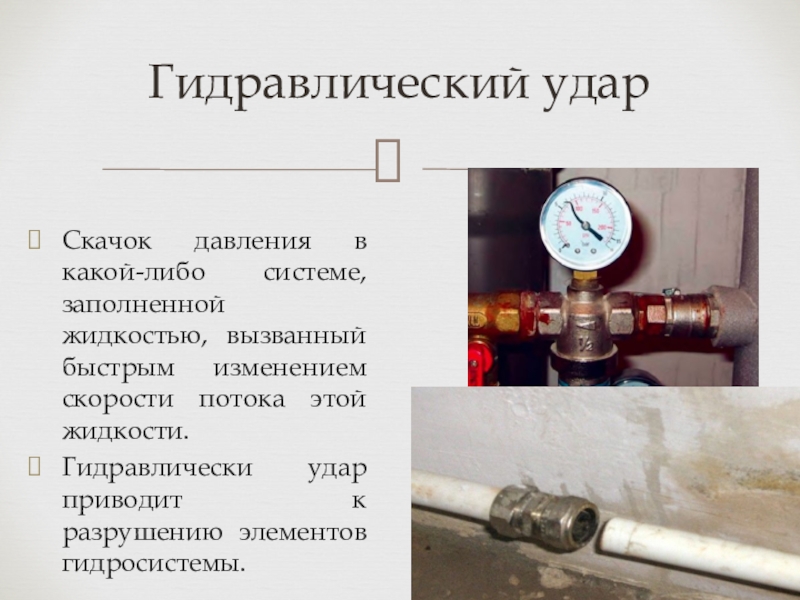

скорости потока этой жидкости.
Гидравлически удар приводит к разрушению элементов гидросистемы.

типа «предиктор-корректор» (предсказатель-поправщик), позволяющим автоматически:
- регулировать подачу по фактической потребности гидросистемы в режиме реального времени
- поддерживать стабильное давление рабочей жидкости в системе

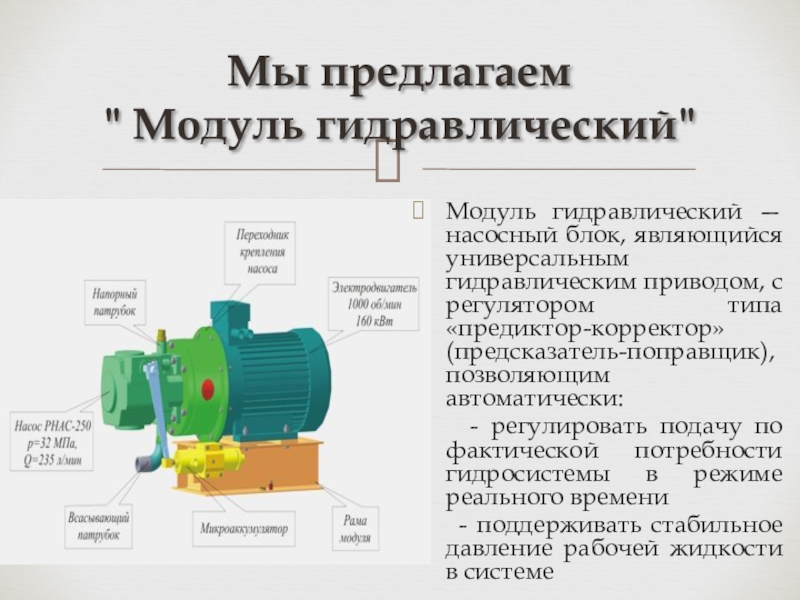

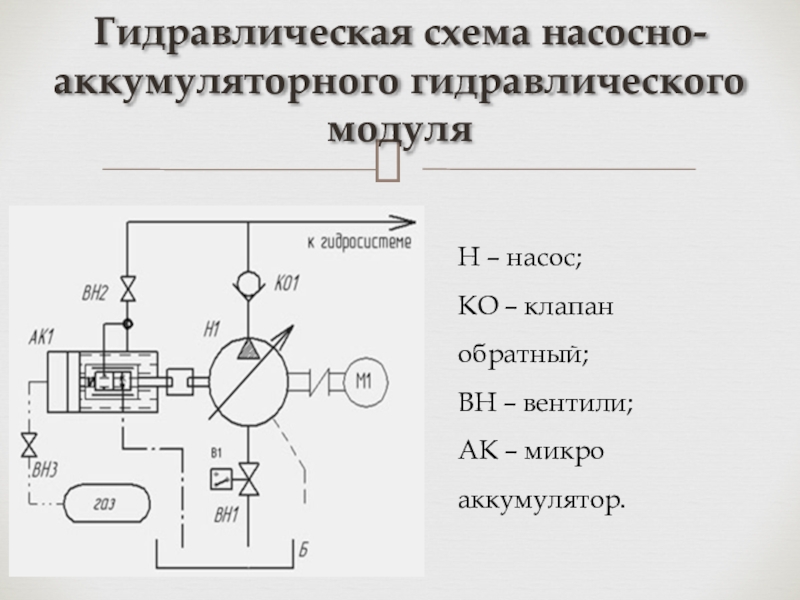

Мы предлагаем " Модуль гидравлический"

– вентили;
АК – микро аккумулятор.

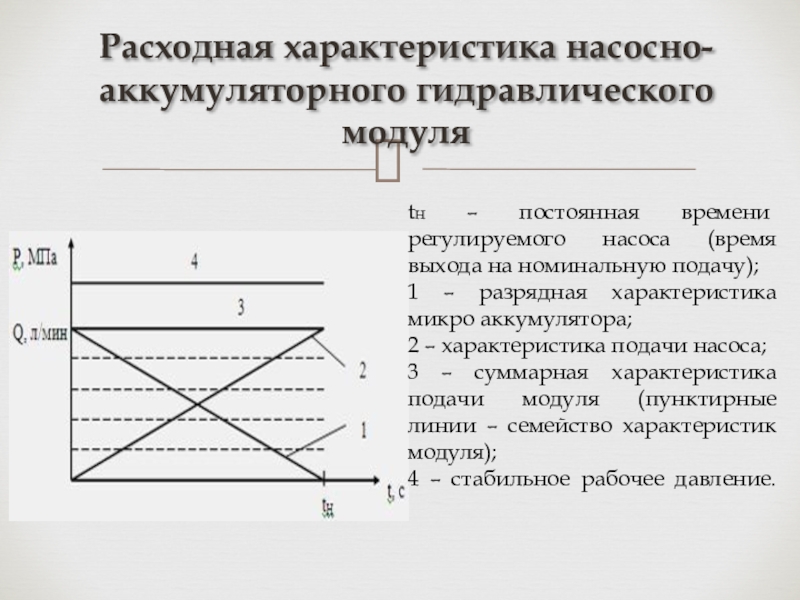

выхода на номинальную подачу);
1 – разрядная характеристика микро аккумулятора;
2 – характеристика подачи насоса;
3 – суммарная характеристика подачи модуля (пунктирные линии – семейство характеристик модуля);
4 – стабильное рабочее давление.

Не имеет разгрузочно-предохранительного клапана;
Не требует настройки;
Прост в обслуживании;
Ликвидация гидравлического удара.

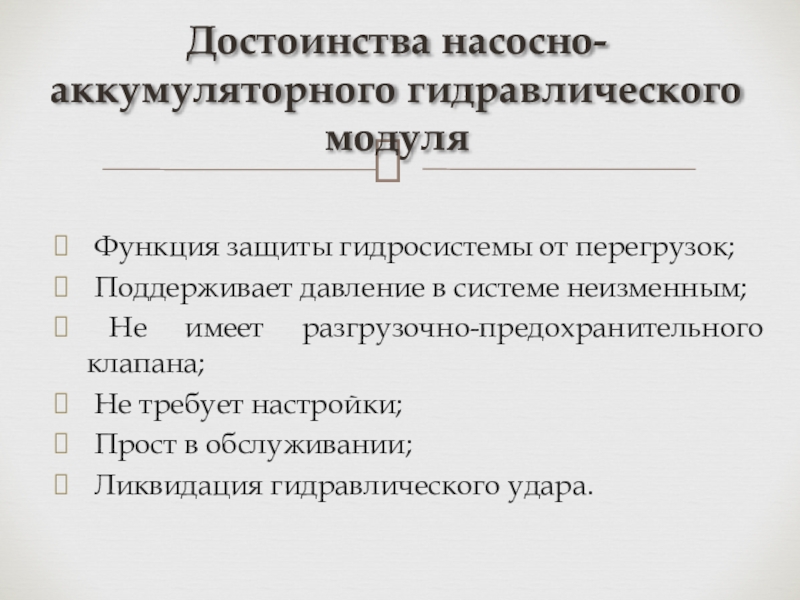

Достоинства насосно-аккумуляторного гидравлического модуля

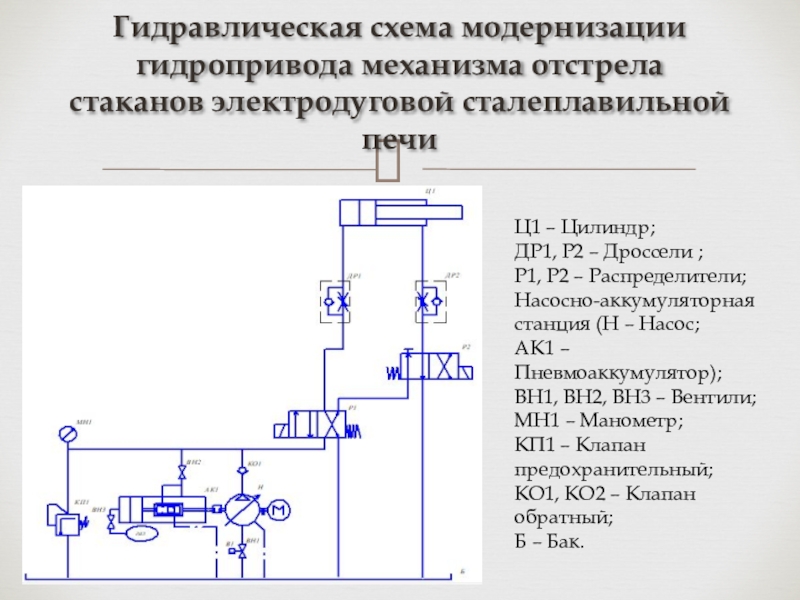

стаканов электродуговой сталеплавильной печи

Ц1 – Цилиндр;
ДР1, Р2 – Дроссели ;
Р1, Р2 – Распределители;
Насосно-аккумуляторная станция (Н – Насос;
АК1 – Пневмоаккумулятор);
ВН1, ВН2, ВН3 – Вентили;
МН1 – Манометр;
КП1 – Клапан предохранительный;
КО1, КО2 – Клапан обратный;
Б – Бак.

работу гидропривода;
Устраняет снижение динамических нагрузок;
Устраняет колебание давления;
Устраняет гидроудары:
- при пуске насоса, особенно интенсивно в первой фазе повышения давления
- при выталкивании стаканов с горячей сталью
- при нестационарных режимах работы привода.

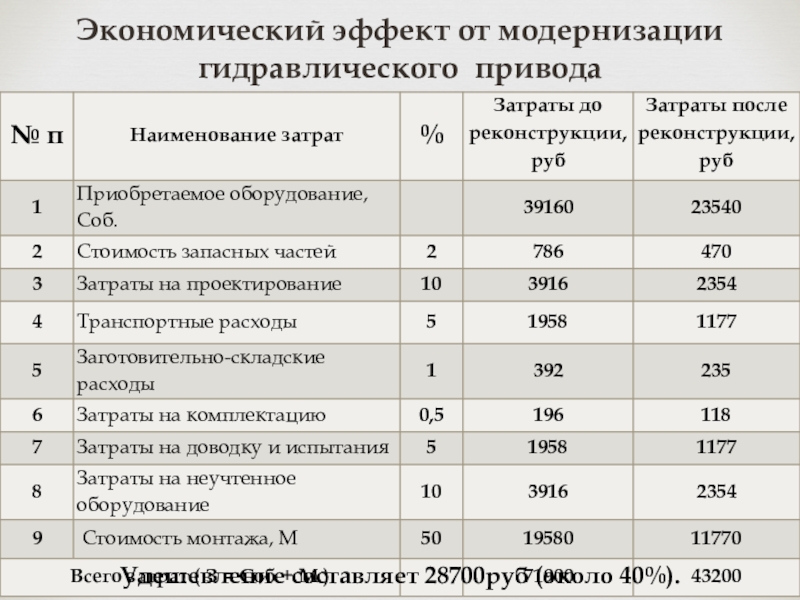

Достигается значительный экономический эффект.
Кроме того, данное предложение может быть использовано при создании и реконструкции систем водоснабжения, отопления, компрессорных, вакуумных и других систем.

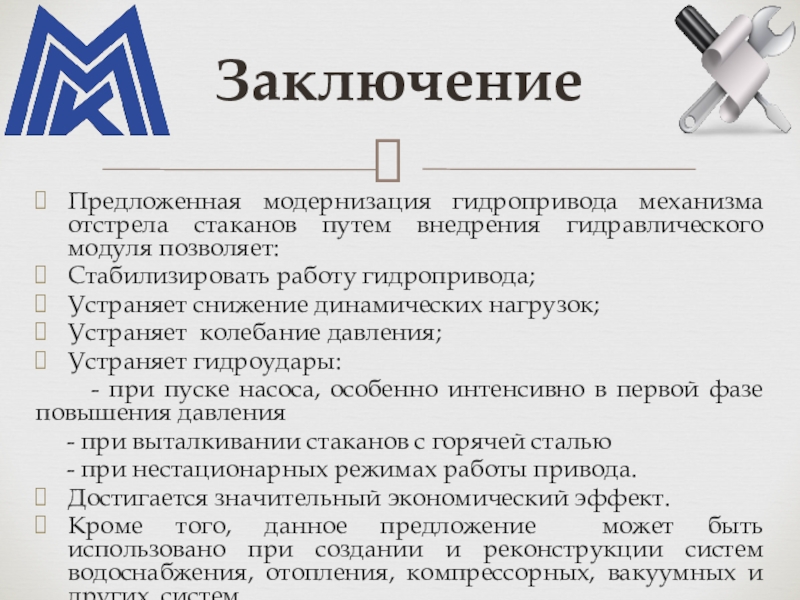

Заключение
