Презентация, доклад изделия по Техническому творчеству
Содержание
- 1. Презентация изделия по Техническому творчеству
- 2. С чего все начиналосьМеталлическая флягаСтул ученическийДвигатель со
- 3. Работаем с корпусом конструкции(металлическая фляга)Срубаем крепления ручекПри помощи электросварки демонтируем дно флягиПроизводим рихтовочные работыПроизводим шлифовку поверхности
- 4. Изготавливаем рамки для крепления электрических тэнПроизводим разметочные
- 5. Установка диэлектрических материалов в рамку для
- 6. Установка рамки в основной каркас конструкцииВырезка
- 7. Изготовление крепления для магнитного пускателяНанесение разметки
- 8. Изготовление защитного кожуха для электрооборудованияПроизводим рихтовочные

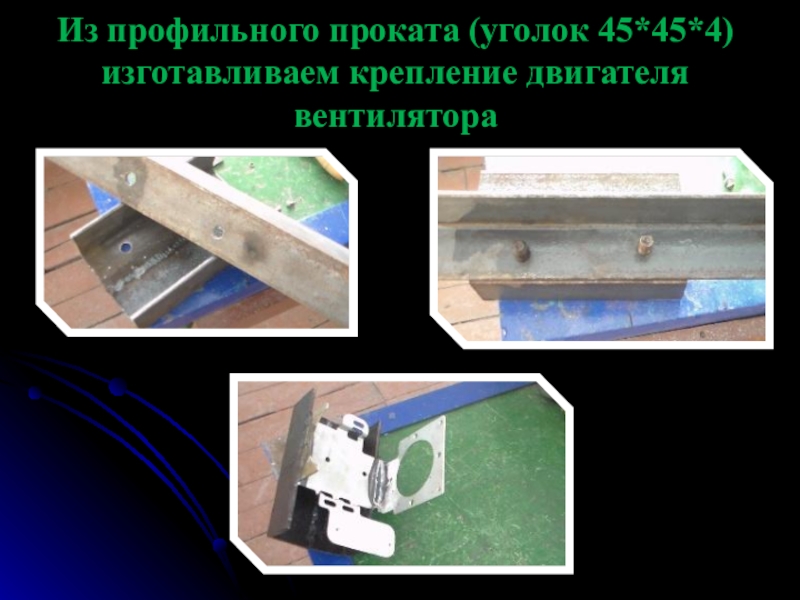

- 9. Из профильного проката (уголок 45*45*4) изготавливаем крепление двигателя вентилятора

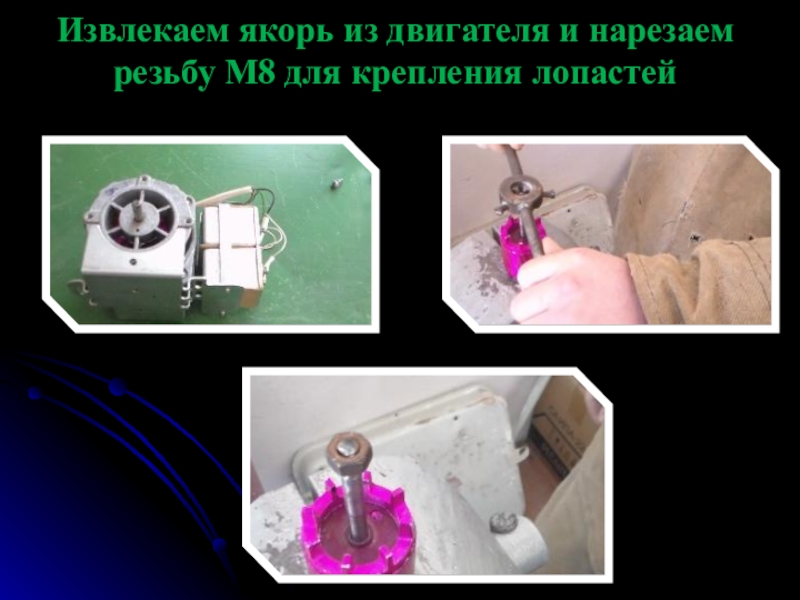

- 10. Извлекаем якорь из двигателя и нарезаем резьбу М8 для крепления лопастей
- 11. Работаем с материалом для изготовления основания
- 12. Собираем основание конструкции Наносим резметку и
- 13. На торцы конструкции изготавливаем защиту На
- 14. Торцевая защита со стороны вентилятора съёмная

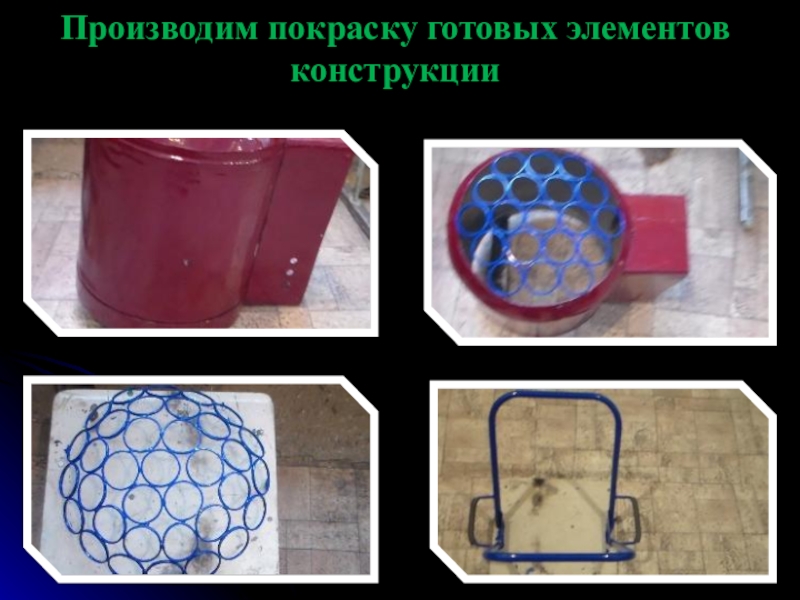

- 15. Производим покраску готовых элементов конструкции
- 16. Монтируем электрооборудование и производим окончательную сборку

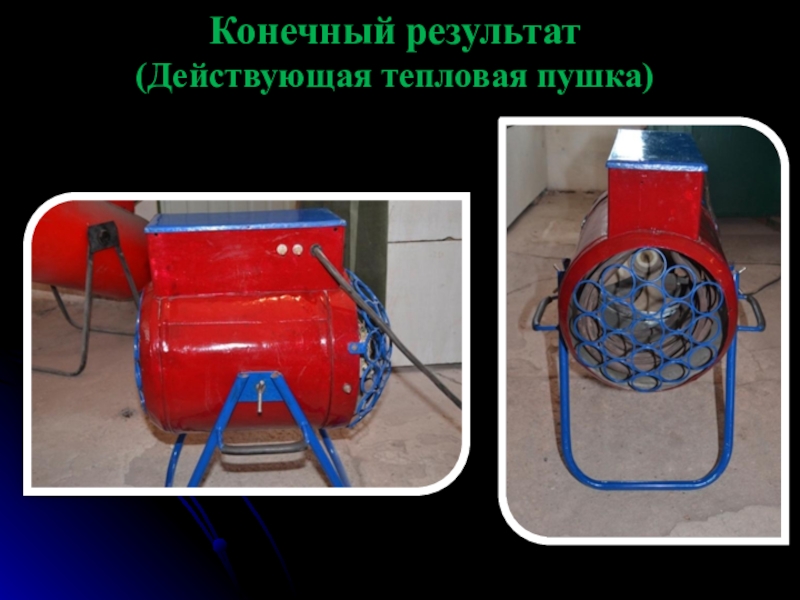

- 17. Конечный результат(Действующая тепловая пушка)
С чего все начиналосьМеталлическая флягаСтул ученическийДвигатель со старого кинопроектора 60 Вт, 2750 об/минЭлектрические тэны 220В, 2.5 кВт Магнитный пускатель СССР
Слайд 1
КГУ «Колледж профессиональной подготовки
и сервиса» аккимата Северо-Казахстанской области
ТЕХНИЧЕСКОЕ ТВОРЧЕСТВО
Группа

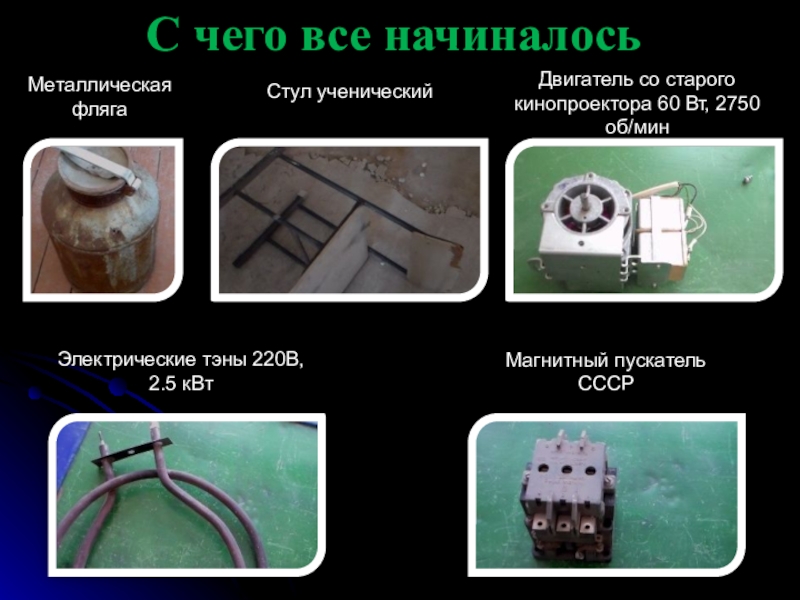

Слайд 2С чего все начиналось
Металлическая фляга
Стул ученический
Двигатель со старого кинопроектора 60 Вт,
2750 об/мин
Электрические тэны 220В, 2.5 кВт
Магнитный пускатель СССР

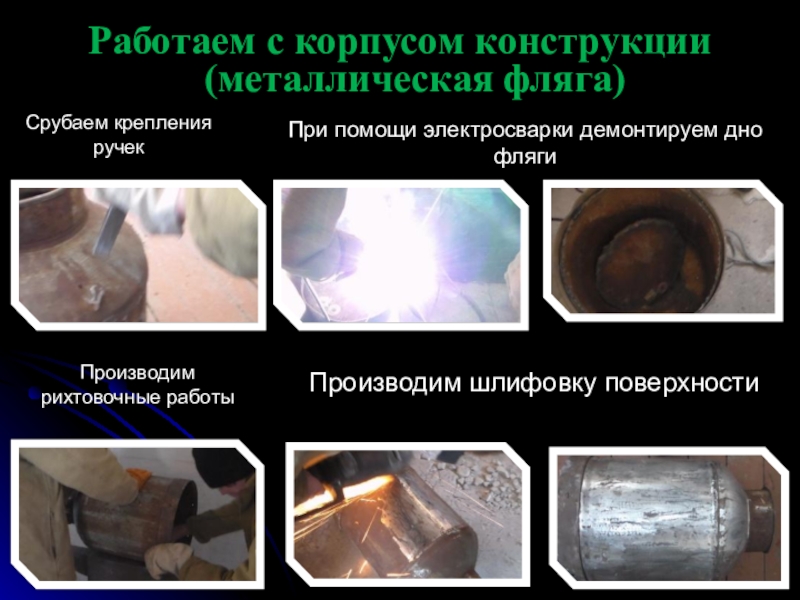

Слайд 3Работаем с корпусом конструкции(металлическая фляга)
Срубаем крепления ручек
При помощи электросварки демонтируем дно
фляги
Производим рихтовочные работы
Производим шлифовку поверхности

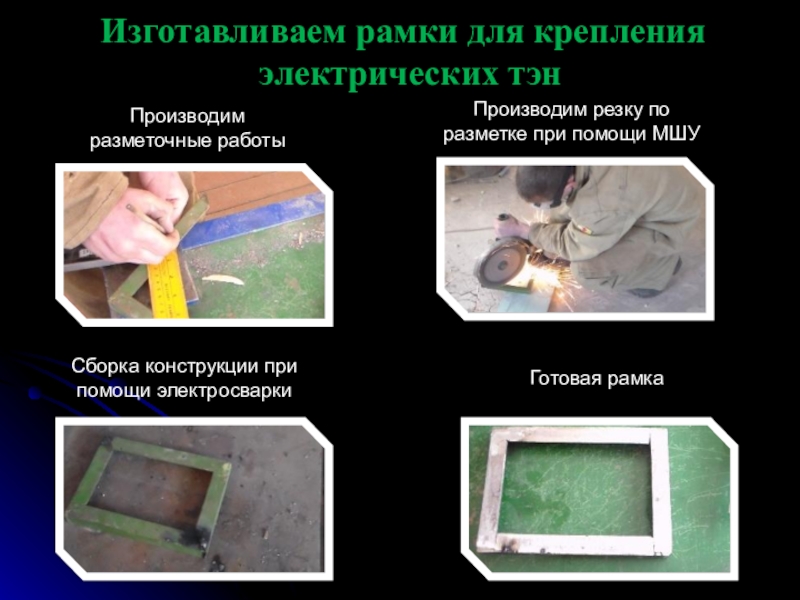

Слайд 4Изготавливаем рамки для крепления электрических тэн
Производим разметочные работы
Производим резку по разметке
при помощи МШУ
Сборка конструкции при помощи электросварки
Готовая рамка
Слайд 5

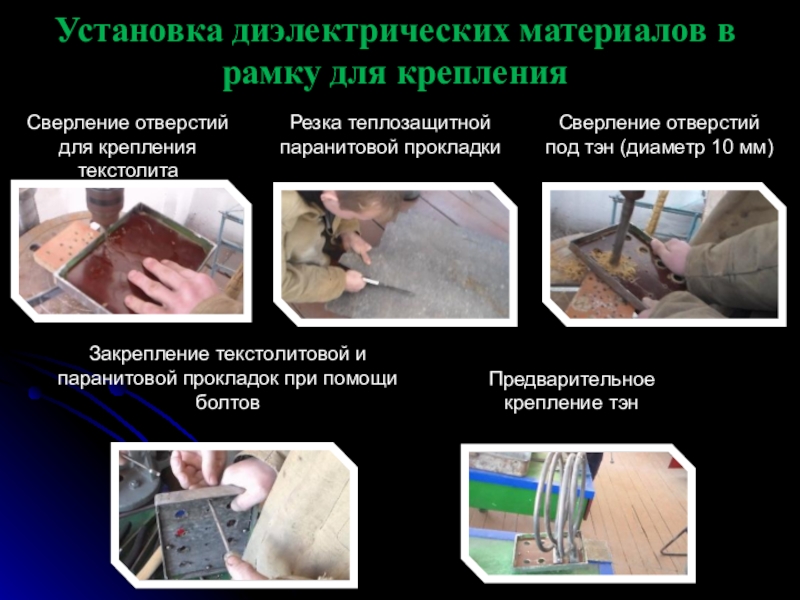

Установка диэлектрических материалов в рамку для крепления
Сверление отверстий для
крепления текстолита
Резка теплозащитной паранитовой прокладки
Сверление отверстий под тэн (диаметр 10 мм)
Закрепление текстолитовой и паранитовой прокладок при помощи болтов
Предварительное крепление тэн
Слайд 6

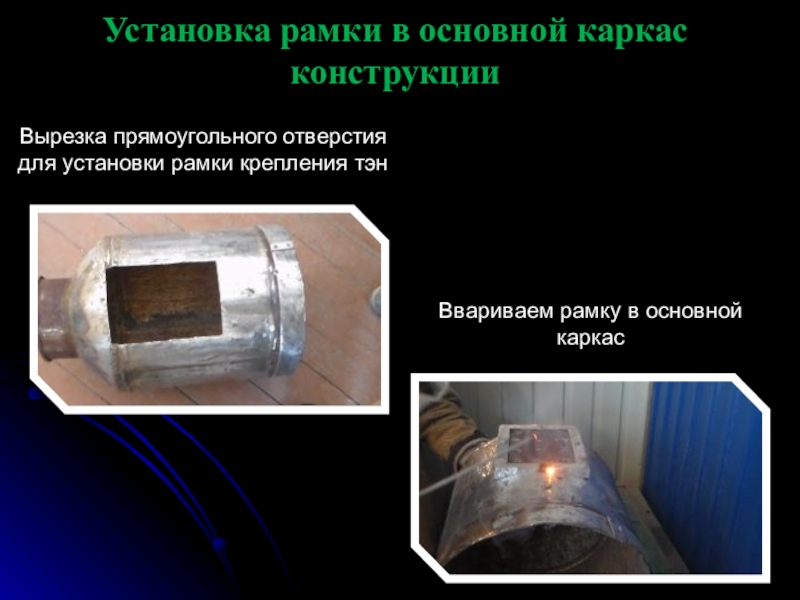

Установка рамки в основной каркас конструкции
Вырезка прямоугольного отверстия для установки
рамки крепления тэн
Ввариваем рамку в основной каркас
Слайд 7

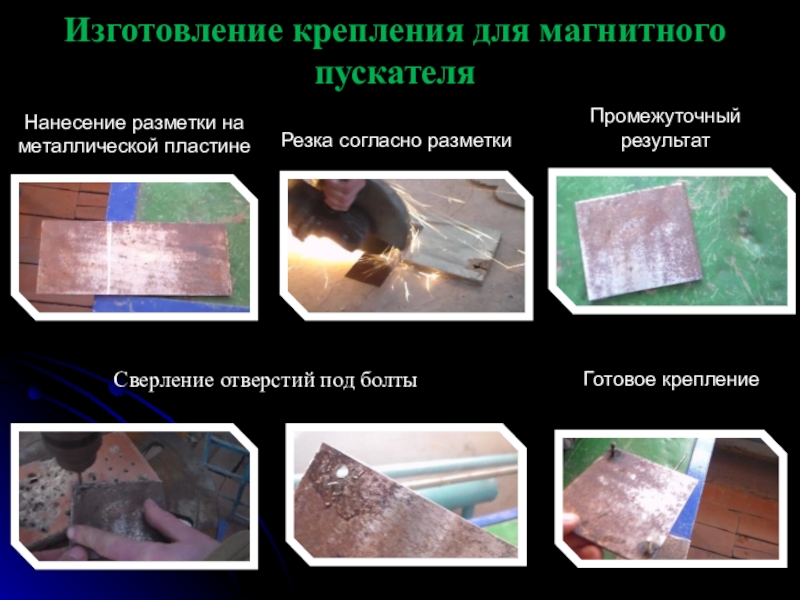

Изготовление крепления для магнитного пускателя
Нанесение разметки на металлической пластине
Резка согласно
разметки
Промежуточный результат
Сверление отверстий под болты
Готовое крепление
Слайд 8
Изготовление защитного кожуха для электрооборудования
Производим рихтовочные работы
Наносим необходимую разметку
Производим резку
согласно разметки
Готовый кожух
Сборка на прихватках
Производим рубку по окружности и подгонку сопрягаемых повенрхностей
Слайд 11

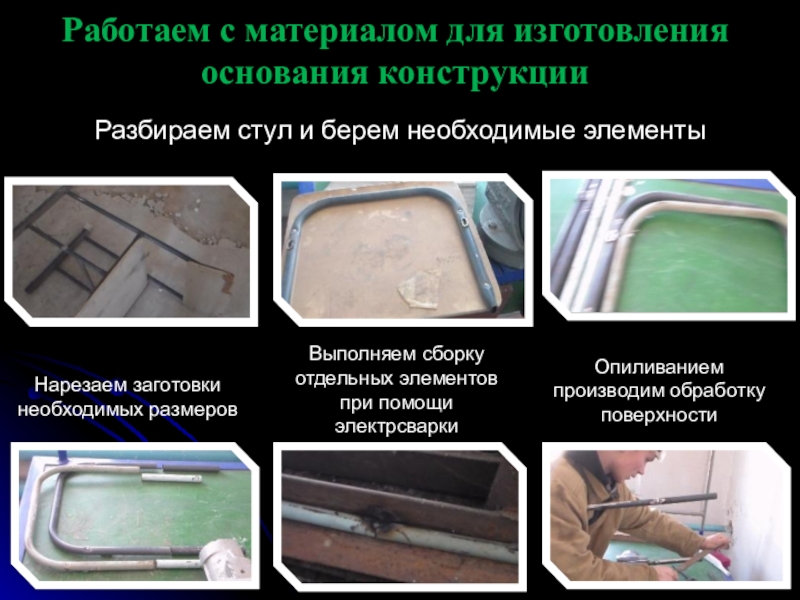

Работаем с материалом для изготовления основания конструкции
Разбираем стул и
берем необходимые элементы
Нарезаем заготовки необходимых размеров
Выполняем сборку отдельных элементов при помощи электрсварки
Опиливанием производим обработку поверхности
Слайд 12
Собираем основание конструкции
Наносим резметку и керним место для сверления
отверстия
Пластины свазывающие два элемента основания между собой
Выполняем сборку основания
Для изготовления ручек используем стальной стержень диаметром 10 мм и отрезок кислородного рукава
Готовое основание нашей конструкции
Слайд 13

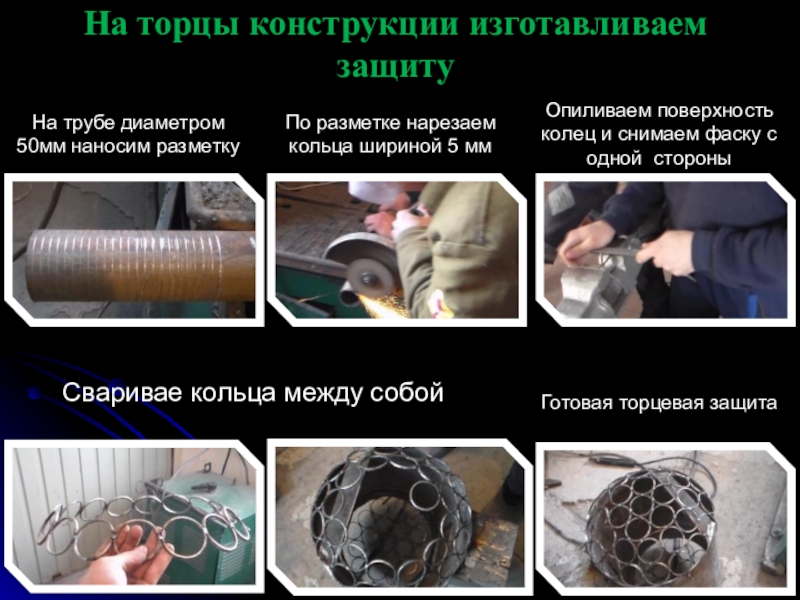

На торцы конструкции изготавливаем защиту
На трубе диаметром 50мм наносим
разметку
По разметке нарезаем кольца шириной 5 мм
Опиливаем поверхность колец и снимаем фаску с одной стороны
Сваривае кольца между собой
Готовая торцевая защита
Слайд 14

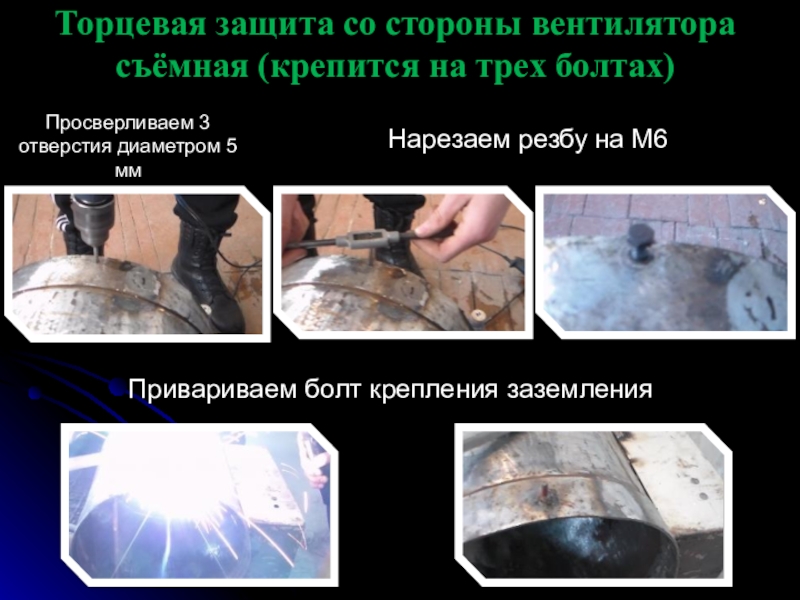

Торцевая защита со стороны вентилятора съёмная (крепится на трех болтах)
Просверливаем 3 отверстия диаметром 5 мм
Нарезаем резбу на М6
Привариваем болт крепления заземления
Слайд 16

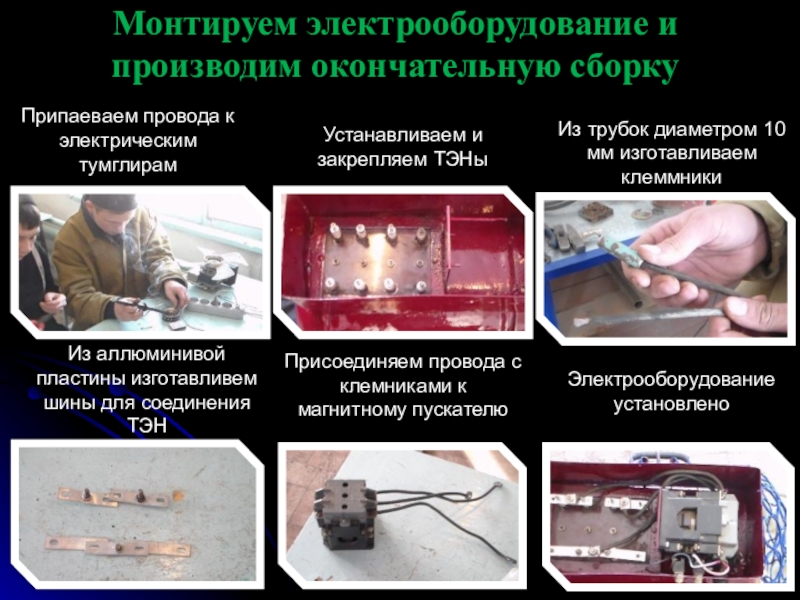

Монтируем электрооборудование и производим окончательную сборку
Припаеваем провода к
электрическим тумглирам
Устанавливаем и закрепляем ТЭНы
Из трубок диаметром 10 мм изготавливаем клеммники
Из аллюминивой пластины изготавливем шины для соединения ТЭН
Присоединяем провода с клемниками к магнитному пускателю
Электрооборудование установлено
