Слайд 1Преподаватель М.В.Шилова
1.История развития инженерной графики.
2. Виды инженерной деятельности
и
решаемые задачи.
3. Чертежные инструменты и принадлежности.
Слайд 2Из истории инженерной графики…
Изображения различных предметов – рисунки- появились как
средство общения людей еще до создания письменности.
Слайд 3
При строительстве жилищ, крепостей и других сооружений появились первые
чертежи, которые назывались «планами». Для построения таких чертежей были созданы первые чертежные инструменты – деревянный циркуль- измеритель и веревочный прямоугольный треугольник.

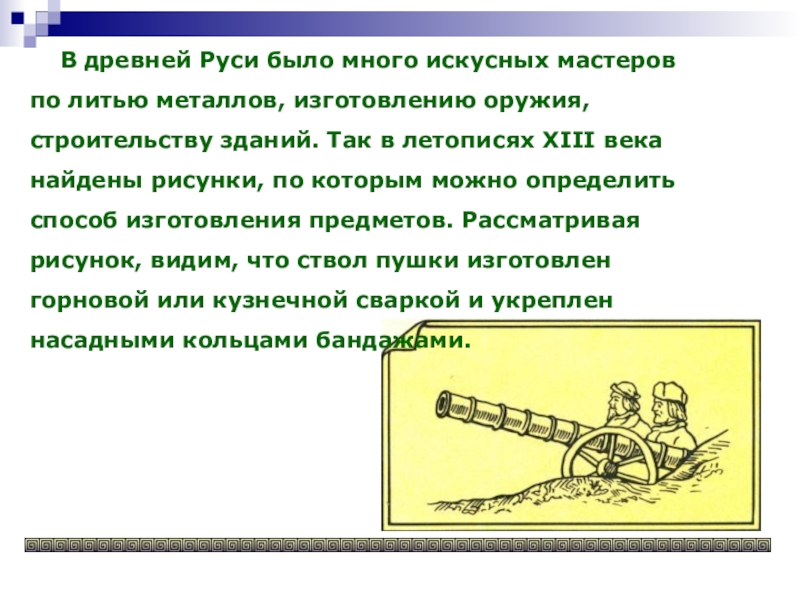

Слайд 4
В древней Руси было много искусных мастеров по литью металлов, изготовлению
оружия, строительству зданий. Так в летописях XIII века найдены рисунки, по которым можно определить способ изготовления предметов. Рассматривая рисунок, видим, что ствол пушки изготовлен горновой или кузнечной сваркой и укреплен насадными кольцами бандажами.

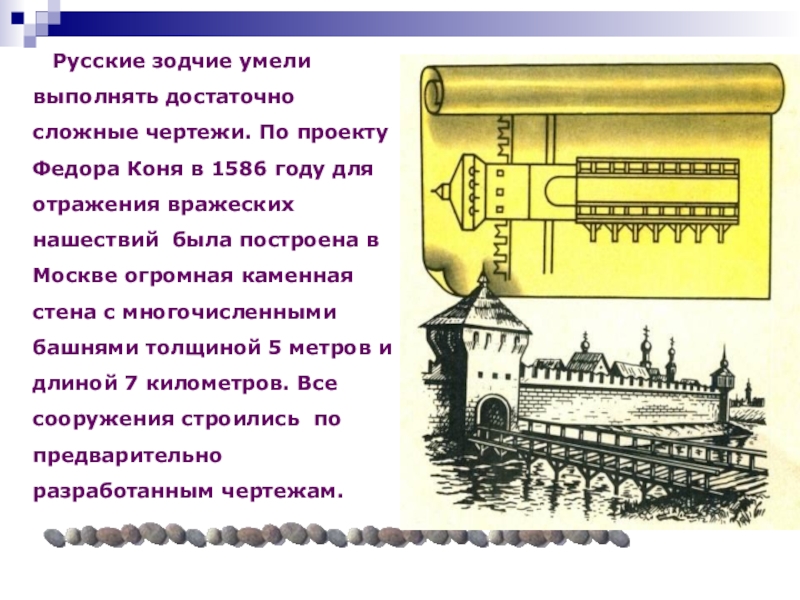

Слайд 5Русские зодчие умели выполнять достаточно сложные чертежи. По проекту Федора Коня
в 1586 году для отражения вражеских нашествий была построена в Москве огромная каменная стена с многочисленными башнями толщиной 5 метров и длиной 7 километров. Все сооружения строились по предварительно разработанным чертежам.

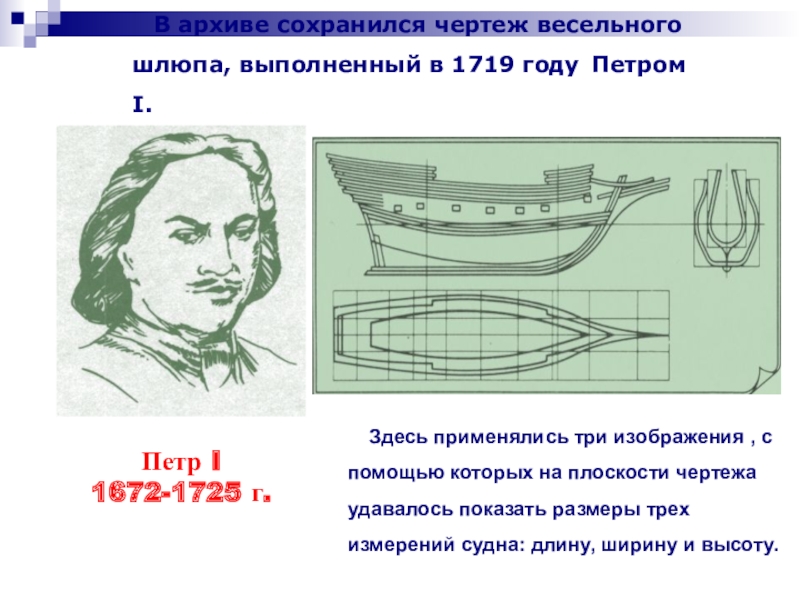

Слайд 6 В архиве сохранился чертеж весельного шлюпа, выполненный в 1719
году Петром I.
Здесь применялись три изображения , с помощью которых на плоскости чертежа удавалось показать размеры трех измерений судна: длину, ширину и высоту.

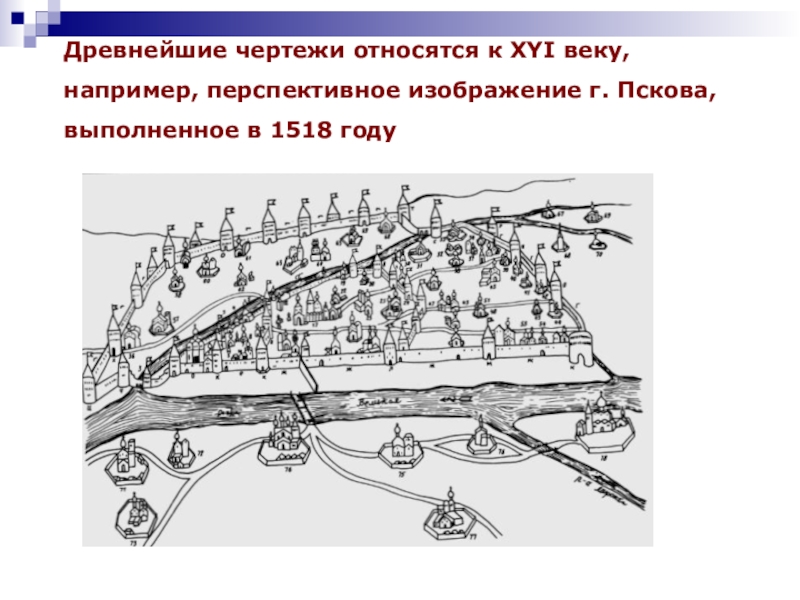

Слайд 7Древнейшие чертежи относятся к XYI веку, например, перспективное изображение г. Пскова,
выполненное в 1518 году

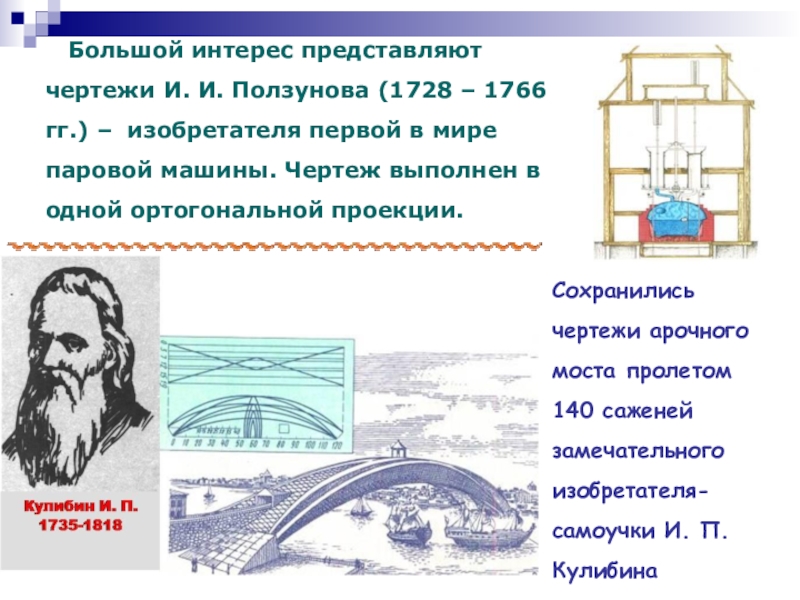

Слайд 8 Большой интерес представляют чертежи И. И. Ползунова (1728 –
1766 гг.) – изобретателя первой в мире паровой машины. Чертеж выполнен в одной ортогональной проекции.
Сохранились чертежи арочного моста пролетом 140 саженей замечательного изобретателя-самоучки И. П. Кулибина

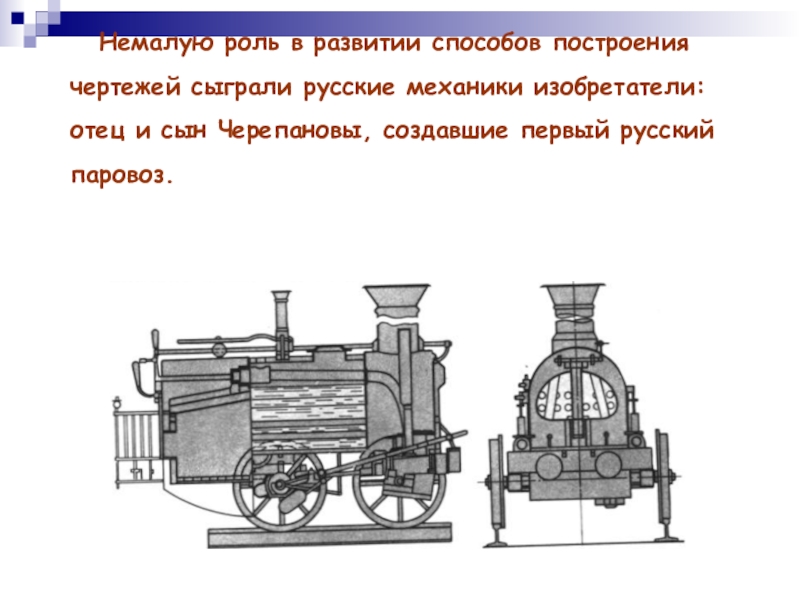

Слайд 9 Немалую роль в развитии способов построения чертежей сыграли русские
механики изобретатели: отец и сын Черепановы, создавшие первый русский паровоз.

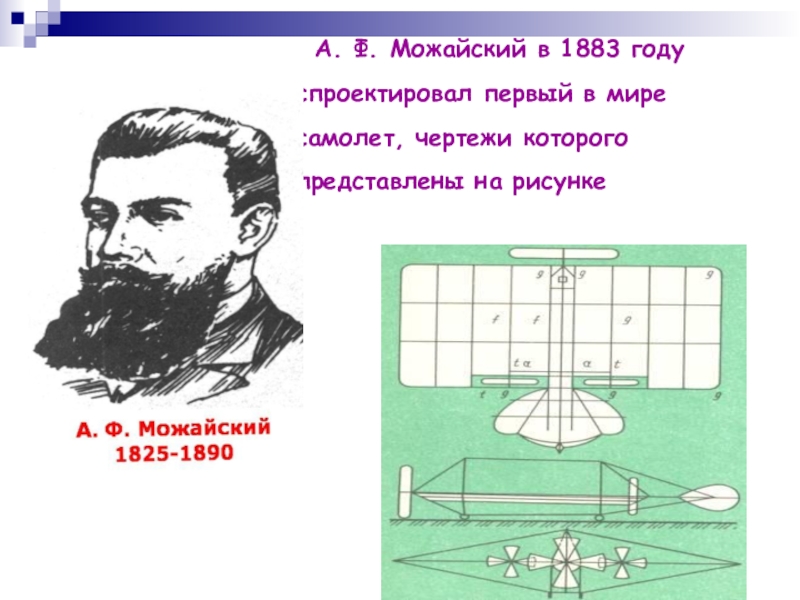

Слайд 10
А. Ф. Можайский в 1883 году спроектировал первый в мире
самолет, чертежи которого представлены на рисунке
Слайд 11
К концу XYII столетия был накоплен достаточный практический опыт
и начавшееся к тому времени бурное развитие промышленности тормозилось отсутствием общей теории построения чертежа. Эту теорию создал в конце XYIII века французский инженер и ученый Гаспар Монж. В 1798 году он опубликовал свой труд «Начертательная геометрия», в котором теоретически обосновывались правила выполнения ортогонального (прямоугольного) чертежа. Гаспара Монжа справедливо считают основоположником начертательной геометрии.
Гаспар Монж 1746-1818
Слайд 12
Курдюмов В.И. 1853 - 1904
Основоположник начертательной геометрии в России, выдающийся
ученый конца XIX в., профессор Курдюмов В.И., наиболее полно разработал все разделы начертательной геометрии
Слайд 13Добряков А. И. 1895 - 1948
Профессор Добряков А. И. разрабатывал
вопросы
перспективных изображений и теории теней применительно к архитектурно-строительному проектированию
Слайд 14
Профессору Рынину Н. А. принадлежат многочисленные труды по начертательной геометрии и
её приложениям, применяющиеся во многих областях науки, техники
Рынин Н. А. 1877 - 1943
Слайд 15 Профессор Каргин Д. И. проводил исследования по точности
графических расчетов, был выдающимся специалистом в области шрифтовой графики
Каргин Д. И. 1880 - 1945

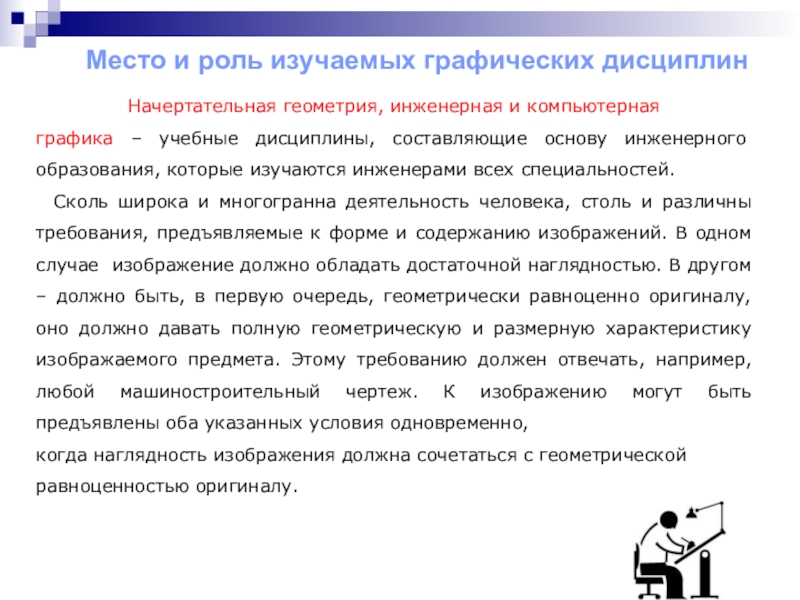

Слайд 16
Место и роль изучаемых графических дисциплин
Начертательная геометрия, инженерная и компьютерная
графика
– учебные дисциплины, составляющие основу инженерного образования, которые изучаются инженерами всех специальностей.
Сколь широка и многогранна деятельность человека, столь и различны требования, предъявляемые к форме и содержанию изображений. В одном случае изображение должно обладать достаточной наглядностью. В другом – должно быть, в первую очередь, геометрически равноценно оригиналу, оно должно давать полную геометрическую и размерную характеристику изображаемого предмета. Этому требованию должен отвечать, например, любой машиностроительный чертеж. К изображению могут быть предъявлены оба указанных условия одновременно,
когда наглядность изображения должна сочетаться с геометрической равноценностью оригиналу.

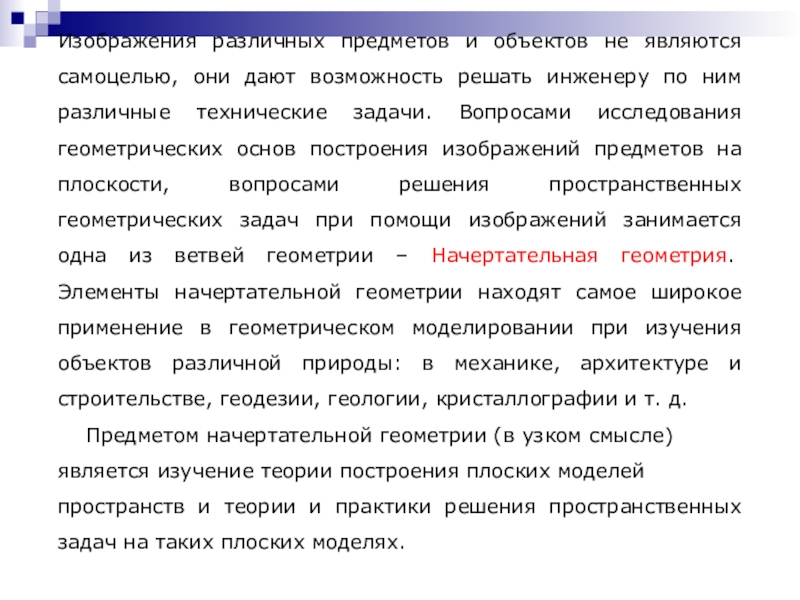

Слайд 17Изображения различных предметов и объектов не являются самоцелью, они дают возможность
решать инженеру по ним различные технические задачи. Вопросами исследования геометрических основ построения изображений предметов на плоскости, вопросами решения пространственных геометрических задач при помощи изображений занимается одна из ветвей геометрии – Начертательная геометрия. Элементы начертательной геометрии находят самое широкое применение в геометрическом моделировании при изучения объектов различной природы: в механике, архитектуре и строительстве, геодезии, геологии, кристаллографии и т. д.
Предметом начертательной геометрии (в узком смысле)
является изучение теории построения плоских моделей
пространств и теории и практики решения пространственных задач на таких плоских моделях.

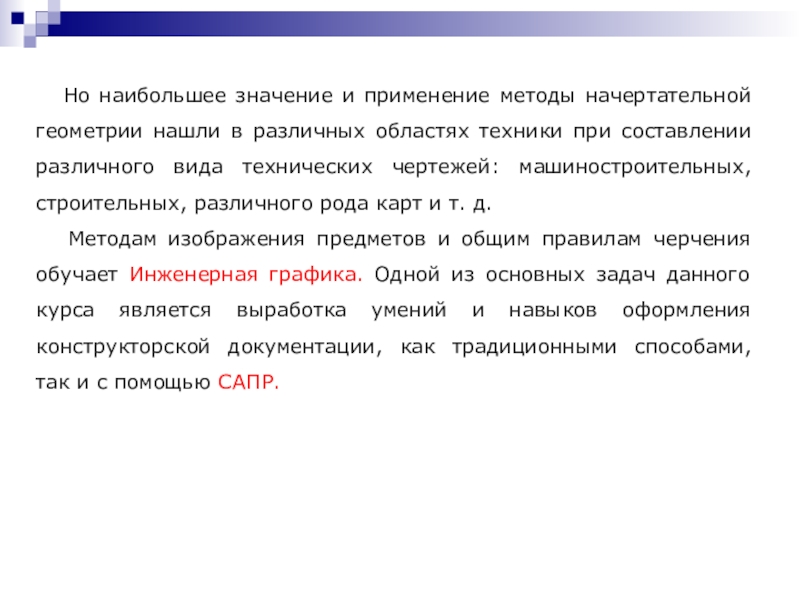

Слайд 18 Но наибольшее значение и применение методы начертательной геометрии нашли
в различных областях техники при составлении различного вида технических чертежей: машиностроительных, строительных, различного рода карт и т. д.
Методам изображения предметов и общим правилам черчения обучает Инженерная графика. Одной из основных задач данного курса является выработка умений и навыков оформления конструкторской документации, как традиционными способами, так и с помощью САПР.

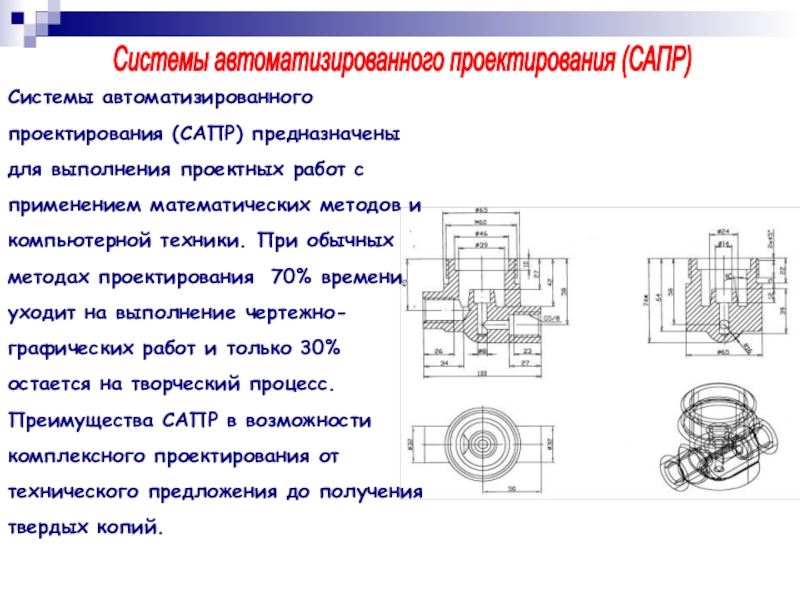

Слайд 19Системы автоматизированного проектирования (САПР)
Системы автоматизированного проектирования (САПР) предназначены для выполнения
проектных работ с применением математических методов и компьютерной техники. При обычных методах проектирования 70% времени уходит на выполнение чертежно-графических работ и только 30% остается на творческий процесс. Преимущества САПР в возможности комплексного проектирования от технического предложения до получения твердых копий.

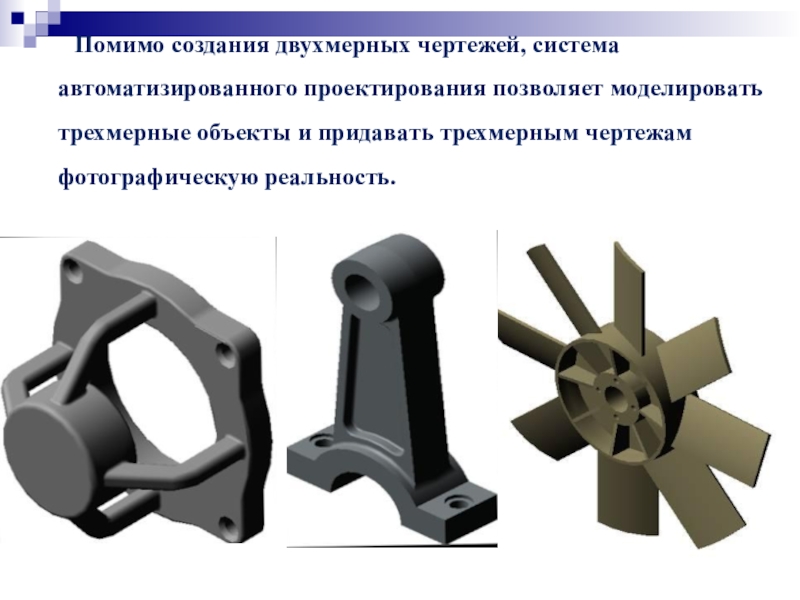

Слайд 20 Помимо создания двухмерных чертежей, система автоматизированного проектирования позволяет
моделировать трехмерные объекты и придавать трехмерным чертежам фотографическую реальность.

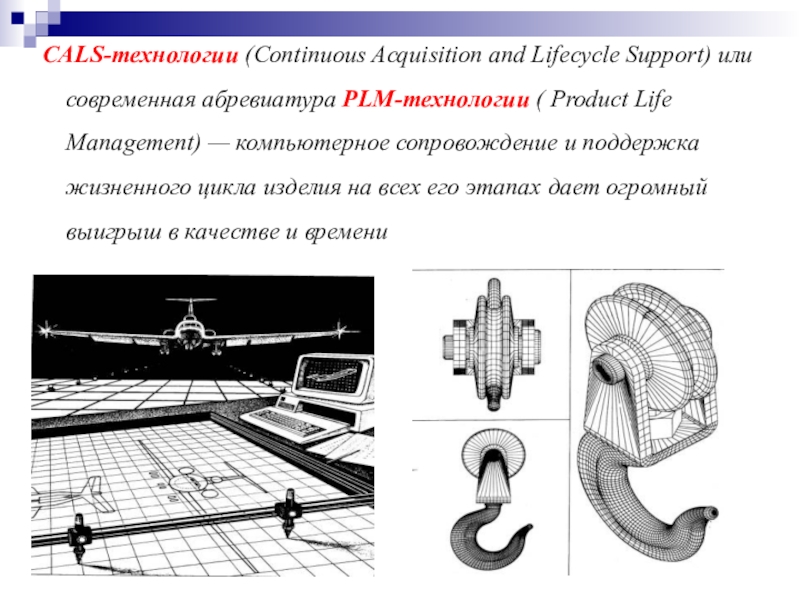

Слайд 21 CALS-технологии (Continuous Acquisition and Lifecycle Support) или современная абревиатура PLM-технологии
( Product Life Management) — компьютерное сопровождение и поддержка жизненного цикла изделия на всех его этапах дает огромный выигрыш в качестве и времени
Слайд 22Чертежные инструменты и принадлежности
Бумага чертежная - ВАТМАН – специальная плотная бумага,
предназначенная для выполнения чертежей. Бумага должна быть белой , плотной и гладкой. При черчении карандашом она должна выдерживать стирание резинкой и при этом не лохматиться. Лучшая бумага - ГОЗНАК

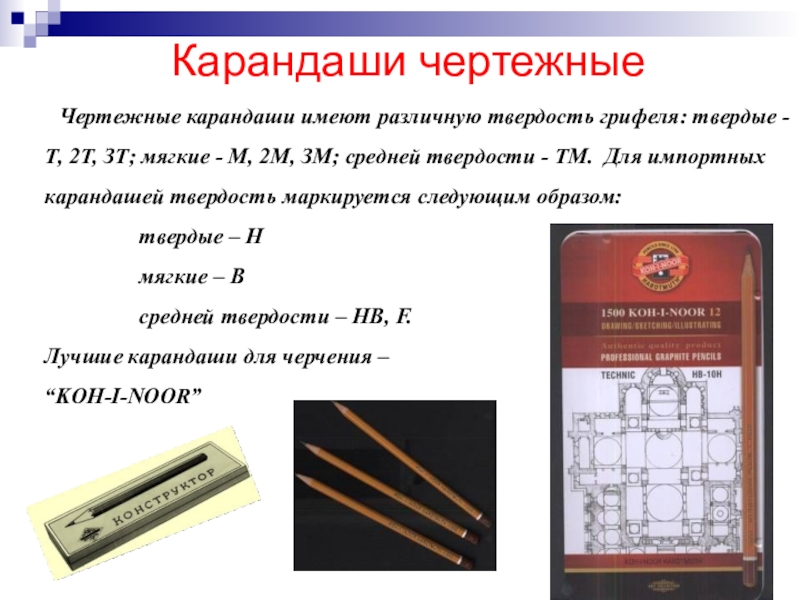

Слайд 23Карандаши чертежные
Чертежные карандаши имеют различную твердость грифеля: твердые - Т,
2Т, ЗТ; мягкие - М, 2М, ЗМ; средней твердости - ТМ. Для импортных карандашей твердость маркируется следующим образом:
твердые – H
мягкие – В
средней твердости – HB, F.
Лучшие карандаши для черчения –
“KOH-I-NOOR”

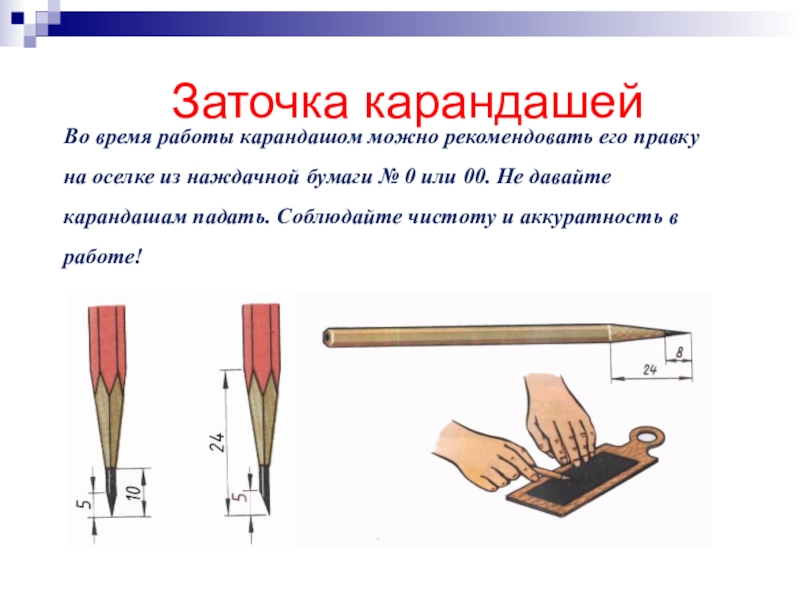

Слайд 24Заточка карандашей
Во время работы карандашом можно рекомендовать его правку на оселке
из наждачной бумаги № 0 или 00. Не давайте карандашам падать. Соблюдайте чистоту и аккуратность в работе!

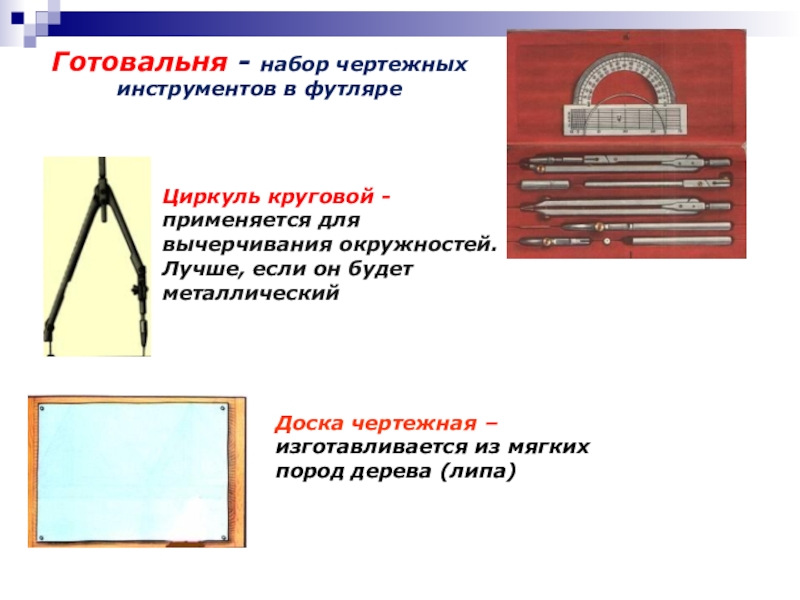

Слайд 25Готовальня - набор чертежных инструментов в футляре
Циркуль круговой - применяется для
вычерчивания окружностей. Лучше, если он будет металлический
Доска чертежная – изготавливается из мягких пород дерева (липа)

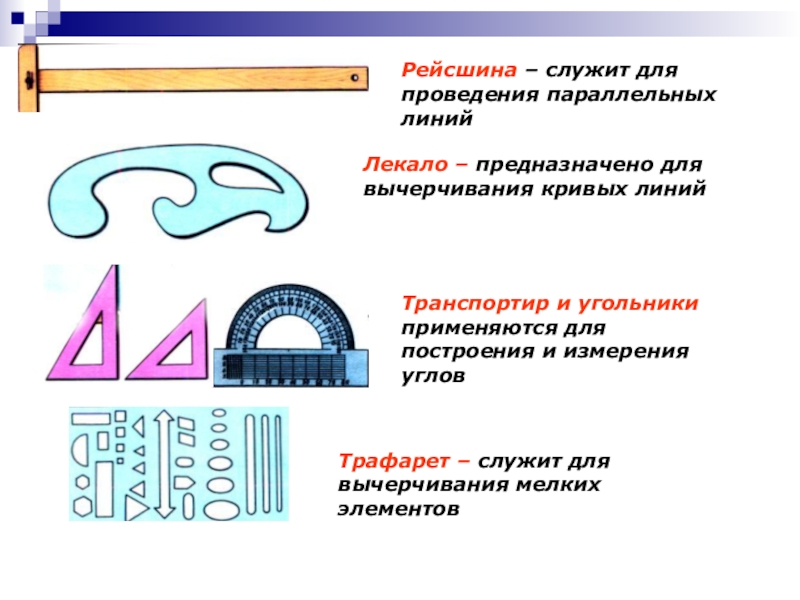

Слайд 26Рейсшина – служит для проведения параллельных линий
Трафарет – служит для вычерчивания
мелких элементов
Лекало – предназначено для вычерчивания кривых линий
Транспортир и угольники применяются для построения и измерения углов

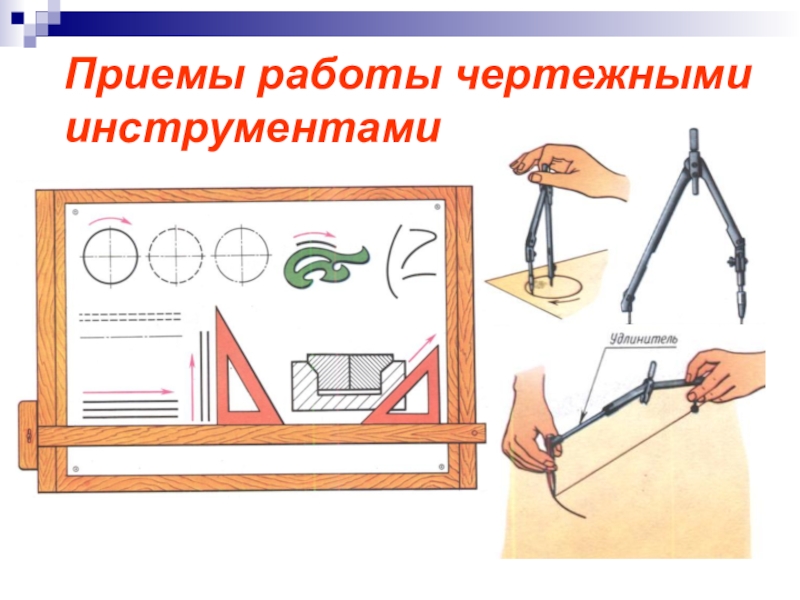

Слайд 27Приемы работы чертежными инструментами
