Презентация, доклад Информационно-логические основы ЭВМ. Машинные коды
Содержание
- 1. Презентация Информационно-логические основы ЭВМ. Машинные коды
- 2. Прямой код [X]пр Образуется из абсолютного значения
- 3. Прямой код [X]пр [-110] пр = 100000012
- 4. Обратный код [X]обр Обратный код отрицательного числа

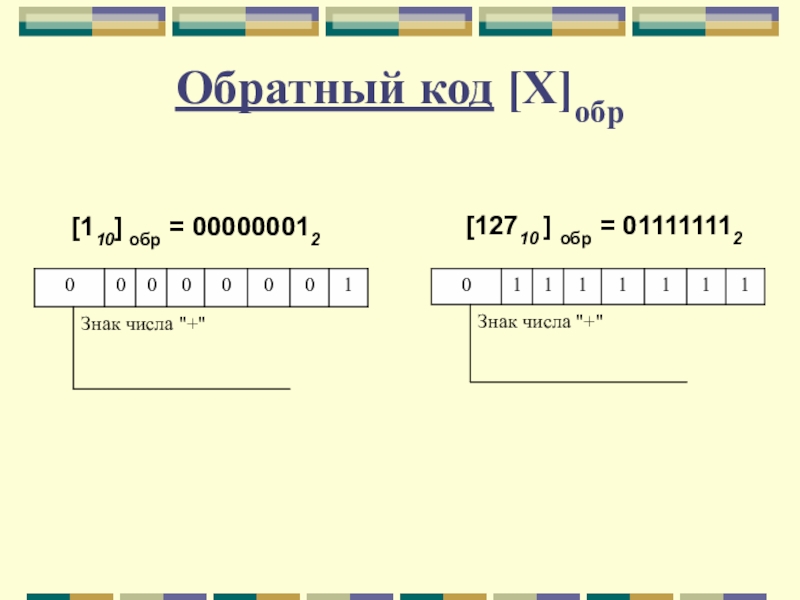

- 5. Обратный код [X]обр [110] обр = 000000012 [12710 ] обр = 011111112
- 6. Дополнительный код [X]доп Дополнительный код отрицательного числа
- 7. Если X>=0, то [X]пр = [X]обр =
Прямой код [X]пр Образуется из абсолютного значения числа и кода знака числа (нуль или единица) перед его старшим числовым разрядом. [110] пр = 000000012 [12710 ] пр = 011111112

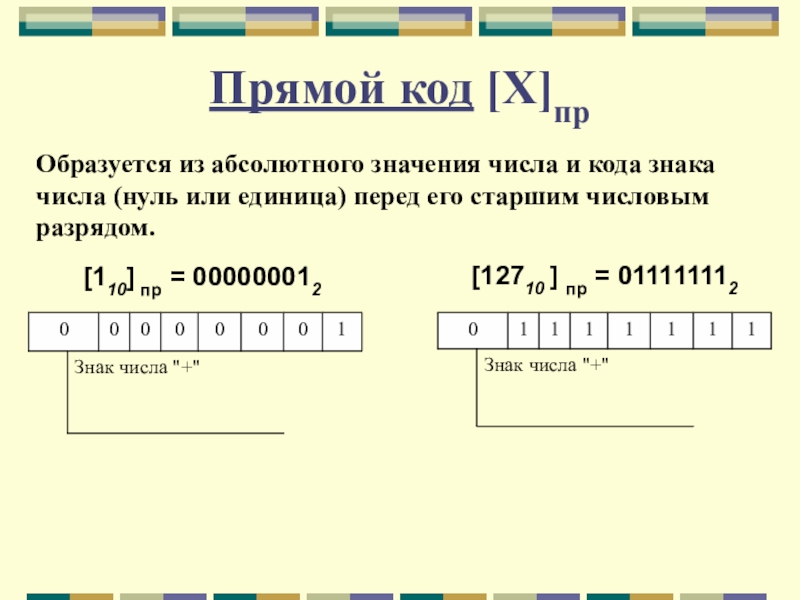

Слайд 2Прямой код [X]пр
Образуется из абсолютного значения числа и кода знака
числа (нуль или единица) перед его старшим числовым разрядом.
[110] пр = 000000012
[12710 ] пр = 011111112
![Прямой код [X]пр Образуется из абсолютного значения числа и кода знака числа (нуль или единица) перед его](/img/thumbs/0bc8d2bb7daabfc592276fc63323d160-800x.jpg "Презентация Информационно-логические основы ЭВМ. Машинные коды Прямой код [X]пр Образуется из абсолютного значения числа и кода знака")

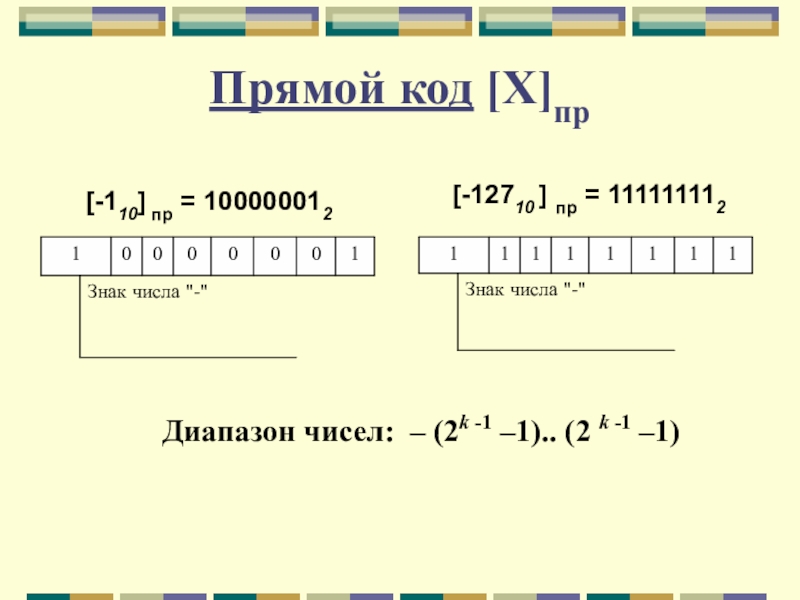

Слайд 3Прямой код [X]пр
[-110] пр = 100000012
[-12710 ]
пр = 111111112
Диапазон чисел: – (2k -1 –1).. (2 k -1 –1)
![Прямой код [X]пр [-110] пр = 100000012 [-12710 ] пр = 111111112Диапазон чисел: – (2k -1 –1)..](/img/thumbs/41b1aea5b6465c72f21d995d3fdf2073-800x.jpg "Презентация Информационно-логические основы ЭВМ. Машинные коды Прямой код [X]пр [-110] пр = 100000012 [-12710 ] пр =")

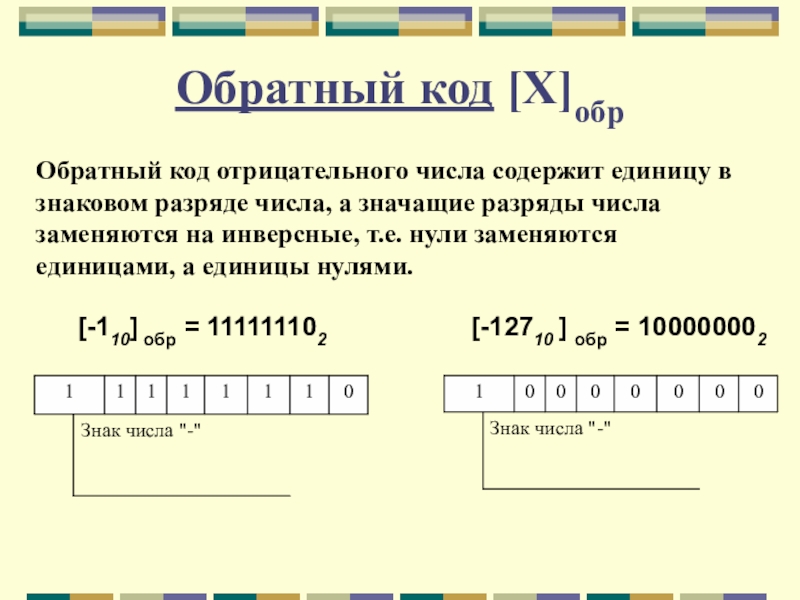

Слайд 4Обратный код [X]обр
Обратный код отрицательного числа содержит единицу в знаковом
разряде числа, а значащие разряды числа заменяются на инверсные, т.е. нули заменяются единицами, а единицы нулями.
[-110] обр = 111111102
[-12710 ] обр = 100000002
![Обратный код [X]обр Обратный код отрицательного числа содержит единицу в знаковом разряде числа, а значащие разряды числа](/img/thumbs/cd6a74404b4271852833c4b3e66c6f1c-800x.jpg "Презентация Информационно-логические основы ЭВМ. Машинные коды Обратный код [X]обр Обратный код отрицательного числа содержит единицу в знаковом")
![Обратный код [X]обр [110] обр = 000000012 [12710 ] обр = 011111112](/img/thumbs/e10357d8c962845dd07a99e2cfcb8fee-800x.jpg "Презентация Информационно-логические основы ЭВМ. Машинные коды Обратный код [X]обр [110] обр = 000000012 [12710 ] обр = 011111112")

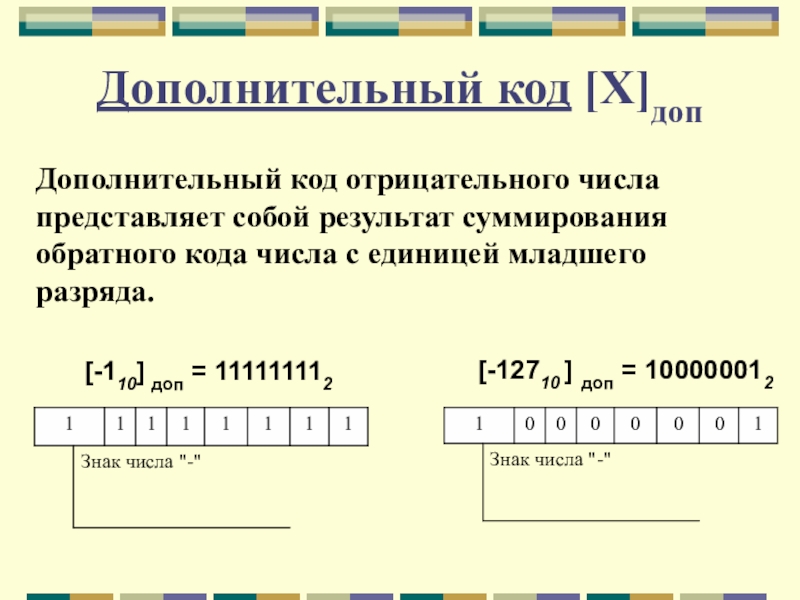

Слайд 6Дополнительный код [X]доп
Дополнительный код отрицательного числа представляет собой результат суммирования
обратного кода числа с единицей младшего разряда.
[-110] доп = 111111112
[-12710 ] доп = 100000012
![Дополнительный код [X]доп Дополнительный код отрицательного числа представляет собой результат суммирования обратного кода числа с единицей младшего](/img/thumbs/9029ca8430fe76529b0194e71948434a-800x.jpg "Презентация Информационно-логические основы ЭВМ. Машинные коды Дополнительный код [X]доп Дополнительный код отрицательного числа представляет собой результат суммирования")
Слайд 7Если X>=0, то
[X]пр = [X]обр = [X]доп
Прямой, обратный и
дополнительный коды положительных чисел совпадают!!!
![Если X>=0, то [X]пр = [X]обр = [X]доп Прямой, обратный и дополнительный коды положительных чисел совпадают!!!](/img/thumbs/68dc316060cd5a77038debf220834a0b-800x.jpg "Презентация Информационно-логические основы ЭВМ. Машинные коды Если X>=0, то [X]пр = [X]обр = [X]доп Прямой, обратный и")
