Презентация, доклад элементы и формы залегания угольных пластов Белкин

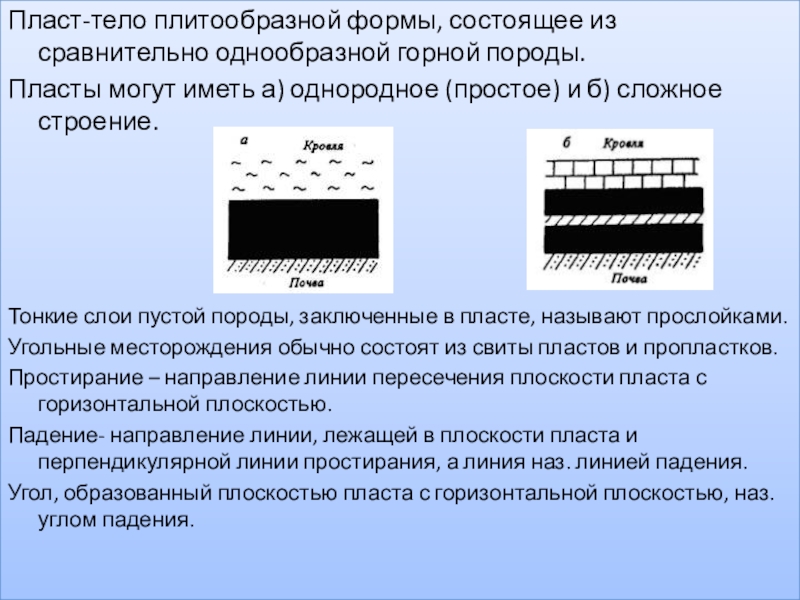

а) однородное (простое) и б) сложное строение.




Тонкие слои пустой породы, заключенные в пласте, называют прослойками.
Угольные месторождения обычно состоят из свиты пластов и пропластков.

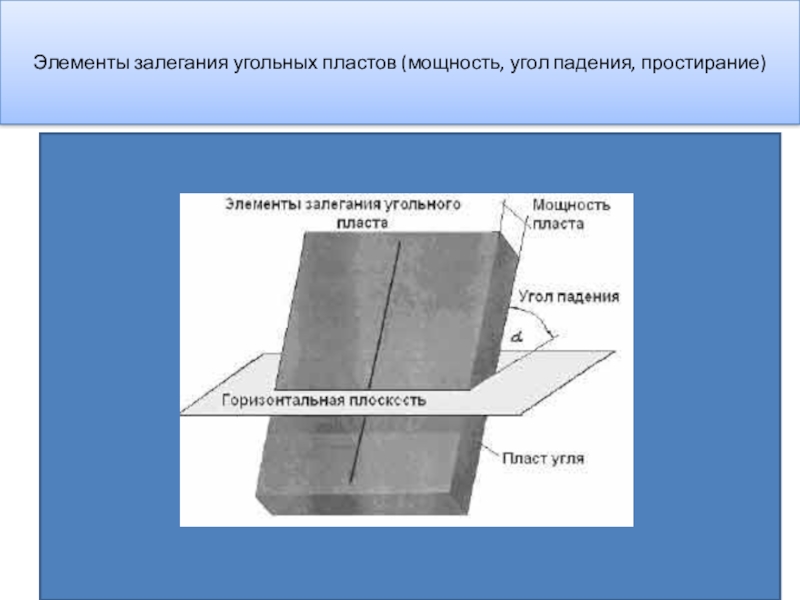

Простирание – направление линии пересечения плоскости пласта с горизонтальной плоскостью.

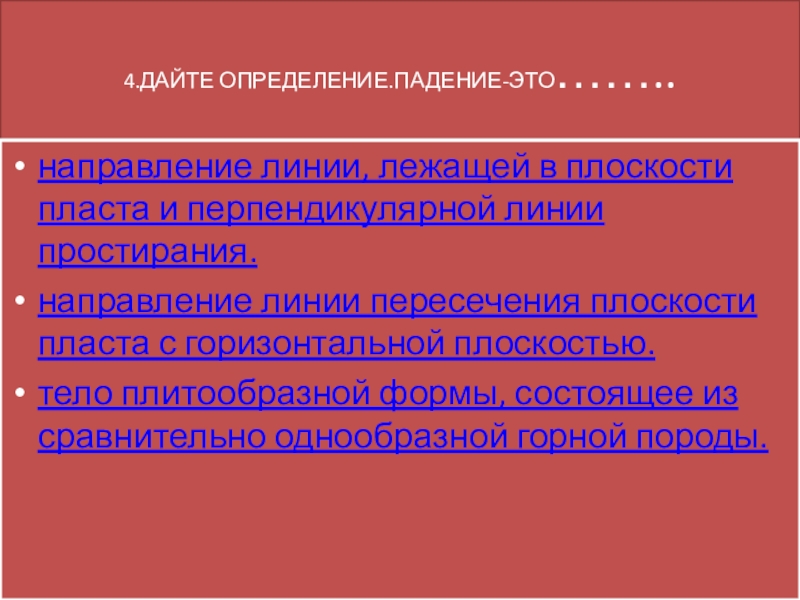

Падение- направление линии, лежащей в плоскости пласта и перпендикулярной линии простирания, а линия наз. линией падения.
Угол, образованный плоскостью пласта с горизонтальной плоскостью, наз. углом падения.

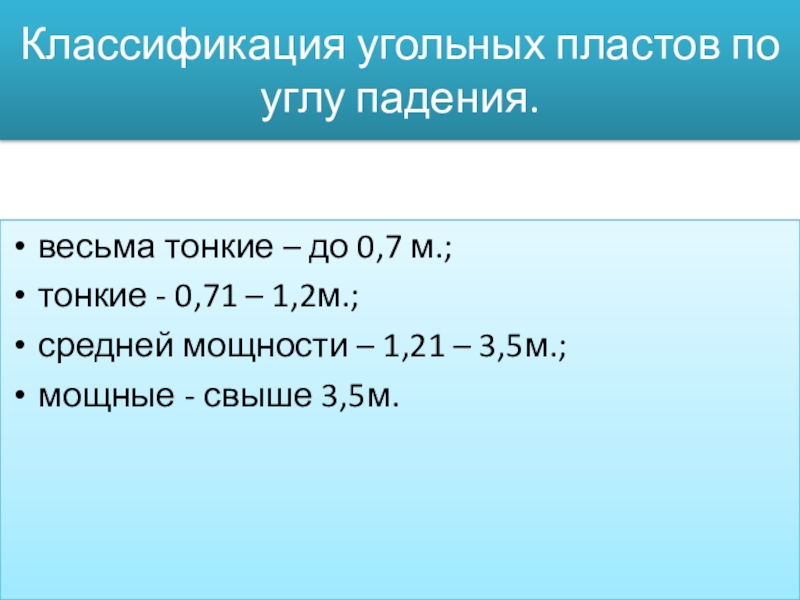

- 0,71 – 1,2м.;
средней мощности – 1,21 – 3,5м.;
мощные - свыше 3,5м.

залегающие ниже пласта - почвой или лежачим боком.
В зависимости от расположения отдельных слоев боковых пород по отношению к угольному пласту и по способности их к обрушению и сдвижению, различают ложную, непосредственную и основную кровли и ложную, непосредственную и основную почву.

непосредственно над пластом угля. Обрушается при выемке угля или через небольшой промежуток времени. Некоторые пласты не имеют ложной кровли. Ложная кровля обычно состоит из углистых и слабых аргиллитов.
Непосредственная кровля – толща пород, которая залегает над пластом или ложной кровлей, легко обрушается не небольших площадях после удаления индивидуальной крепи или передвижения механизированной крепи очистной выработки. Чаще всего представлена алевролитами и аргиллитами.
Основная кровля – толща крепких, устойчивых пород, залегающих над непосредственной кровлей, обрушающихся при значительной площади обнажения. Сложена известняками, песчаниками и реже – крепкими аргиллитами.

непосредственно над пластом.
Непосредственная почва – толща пород, залегающая непосредственно под ложной почвой или пластом угля. С ней связаны явления пучения, сползания её на крутых пластах, вдавливания в нее крепи.
Основная почва – толща пород, залегающая ниже непосредственной почвы.

зависит от способности пород расслаиваться. Большое значение при этом имеет мощность слоев, на которые расслаивается порода. Расслоение едет по прослойкам слабых пород, и для этого достаточно , чтобы в крепкой породе был хотя бы один тонкий (доли миллиметра) сплошной прослоек слабой породы.

- 0,2 – 1м;
среднеслоистые - 1 – 3м;
крупнослоистые - 3 – 10м;
весьма крупнослоистые - более 10м.

трещин разных размеров и разного происхождения, которые разделяют массив пород на отдельные блоки.
Трещина – это разрыв сплошности массива горной породы.
Трещины ослабляют массив горных пород. По трещинам может наблюдаться выход воды и газов.

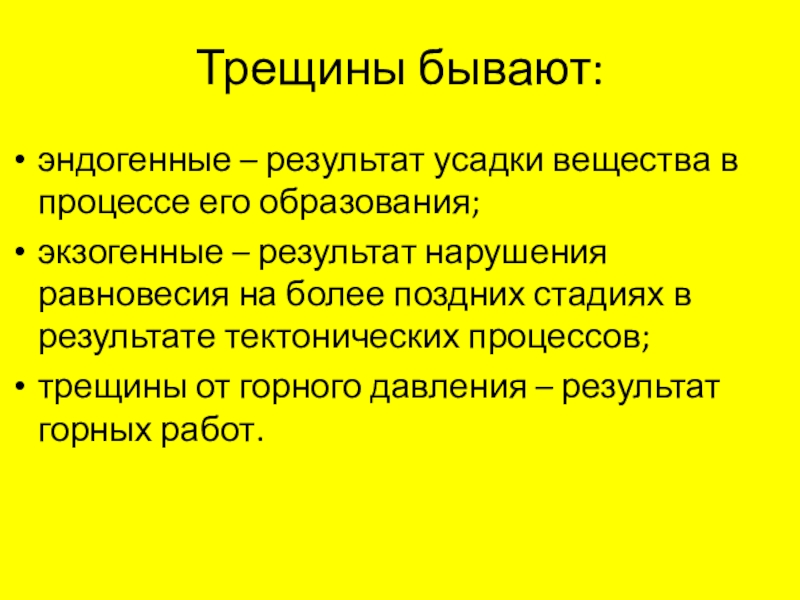

результат нарушения равновесия на более поздних стадиях в результате тектонических процессов;
трещины от горного давления – результат горных работ.

трещин при расстоянии между ними более 1м;
среднетрещиноватые – с двумя системами взаимнопересекающихся трещин при расстоянии между ними более 1м;
сильнотрещиноватые – с несколькими системами трещин, расположенных на расстоянии до 0,5м;
весьма сильнотрещиноватые - с несколькими системами трещин, расположенных на расстоянии менее 0,2м;

обнажения при ведении горных работ. Это состояние обнаженного незакрепленного участка массива пород, при котором в течение необходимого по условиям производства времени не происходит обрушения или сползания пород.

пород незначительной мощности

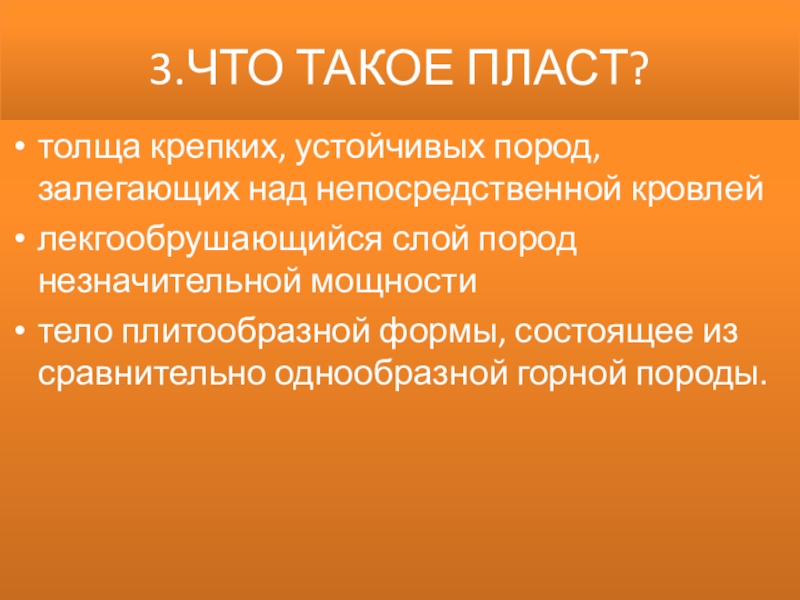

тело плитообразной формы, состоящее из сравнительно однообразной горной породы.

линии пересечения плоскости пласта с горизонтальной плоскостью.
тело плитообразной формы, состоящее из сравнительно однообразной горной породы.

породы.

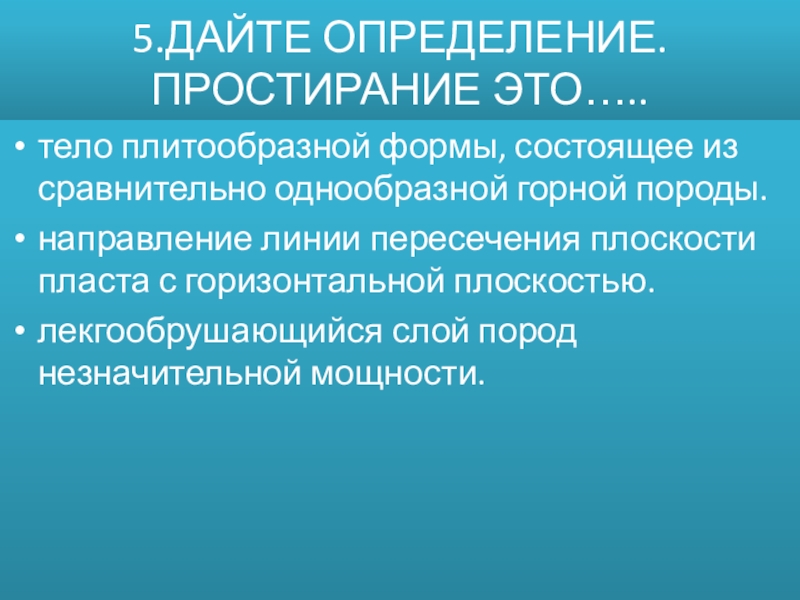

направление линии пересечения плоскости пласта с горизонтальной плоскостью.
лекгообрушающийся слой пород незначительной мощности.
