Презентация, доклад Электротехника Короткое замыкание

от нашего читателя, что такое короткое замыкание и как его узнать? Ну что же, на хороший вопрос попробуем дать хороший ответ.

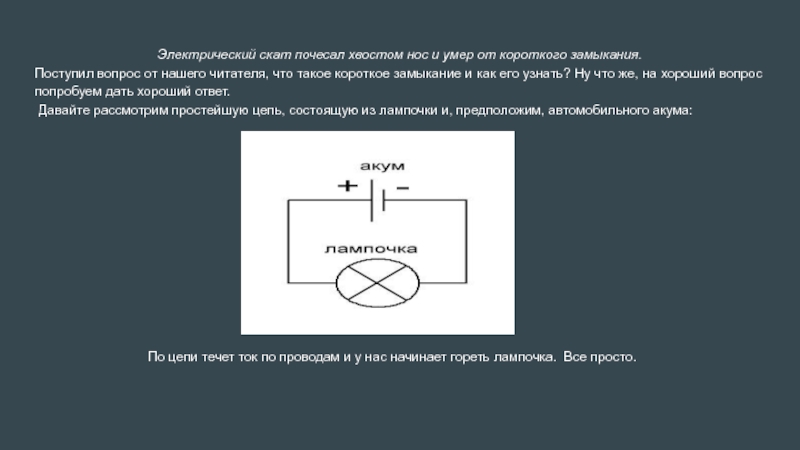

Давайте рассмотрим простейшую цепь, состоящую из лампочки и, предположим, автомобильного акума:

По цепи течет ток по проводам и у нас начинает гореть лампочка. Все просто.

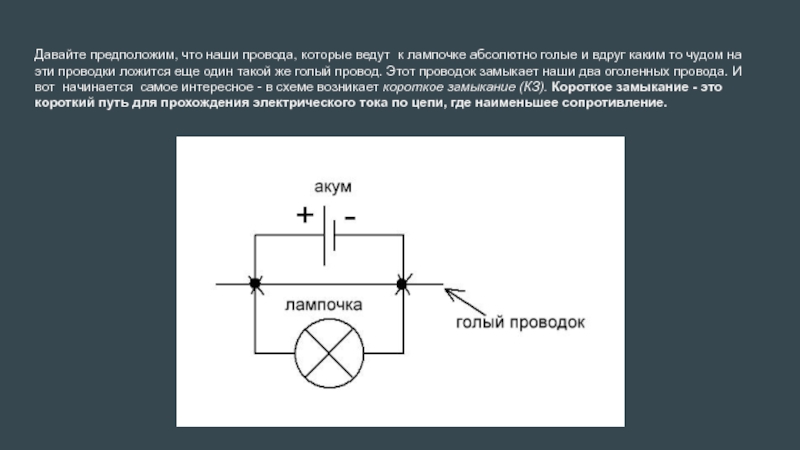

и вдруг каким то чудом на эти проводки ложится еще один такой же голый провод. Этот проводок замыкает наши два оголенных провода. И вот начинается самое интересное - в схеме возникает короткое замыкание (КЗ). Короткое замыкание - это короткий путь для прохождения электрического тока по цепи, где наименьшее сопротивление.

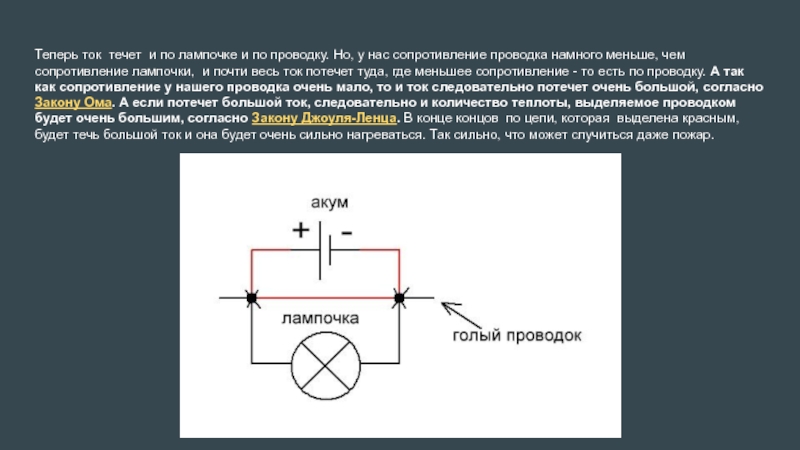

нас сопротивление проводка намного меньше, чем сопротивление лампочки, и почти весь ток потечет туда, где меньшее сопротивление - то есть по проводку. А так как сопротивление у нашего проводка очень мало, то и ток следовательно потечет очень большой, согласно Закону Ома. А если потечет большой ток, следовательно и количество теплоты, выделяемое проводком будет очень большим, согласно Закону Джоуля-Ленца. В конце концов по цепи, которая выделена красным, будет течь большой ток и она будет очень сильно нагреваться. Так сильно, что может случиться даже пожар.

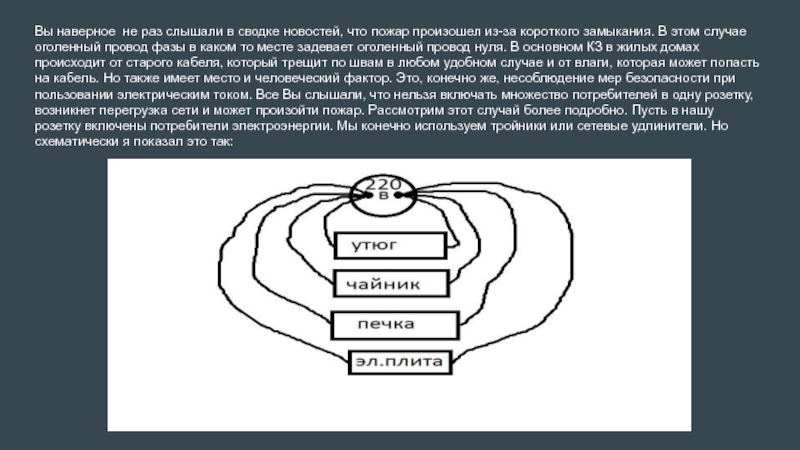

из-за короткого замыкания. В этом случае оголенный провод фазы в каком то месте задевает оголенный провод нуля. В основном КЗ в жилых домах происходит от старого кабеля, который трещит по швам в любом удобном случае и от влаги, которая может попасть на кабель. Но также имеет место и человеческий фактор. Это, конечно же, несоблюдение мер безопасности при пользовании электрическим током. Все Вы слышали, что нельзя включать множество потребителей в одну розетку, возникнет перегрузка сети и может произойти пожар. Рассмотрим этот случай более подробно. Пусть в нашу розетку включены потребители электроэнергии. Мы конечно используем тройники или сетевые удлинители. Но схематически я показал это так:

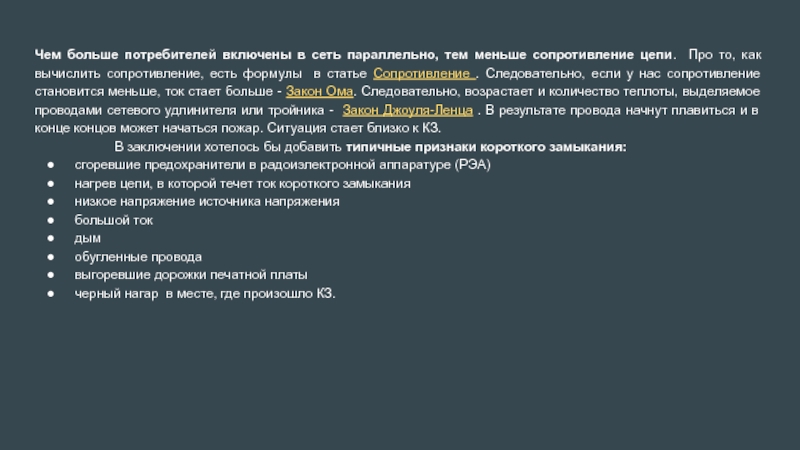

Про то, как вычислить сопротивление, есть формулы в статье Сопротивление . Следовательно, если у нас сопротивление становится меньше, ток стает больше - Закон Ома. Следовательно, возрастает и количество теплоты, выделяемое проводами сетевого удлинителя или тройника - Закон Джоуля-Ленца . В результате провода начнут плавиться и в конце концов может начаться пожар. Ситуация стает близко к КЗ.
В заключении хотелось бы добавить типичные признаки короткого замыкания:
сгоревшие предохранители в радоиэлектронной аппаратуре (РЭА)
нагрев цепи, в которой течет ток короткого замыкания
низкое напряжение источника напряжения
большой ток
дым
обугленные провода
выгоревшие дорожки печатной платы
черный нагар в месте, где произошло КЗ.
