Слайд 1Занятия по электробезопасности неэлектротехнического персонала
Слайд 2Основные понятия

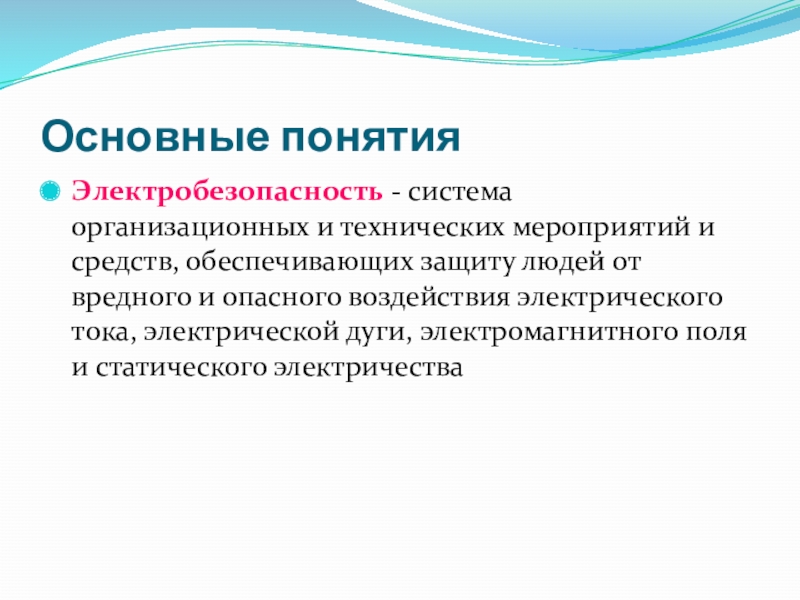

Электробезопасность - система организационных и технических мероприятий и средств, обеспечивающих
защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

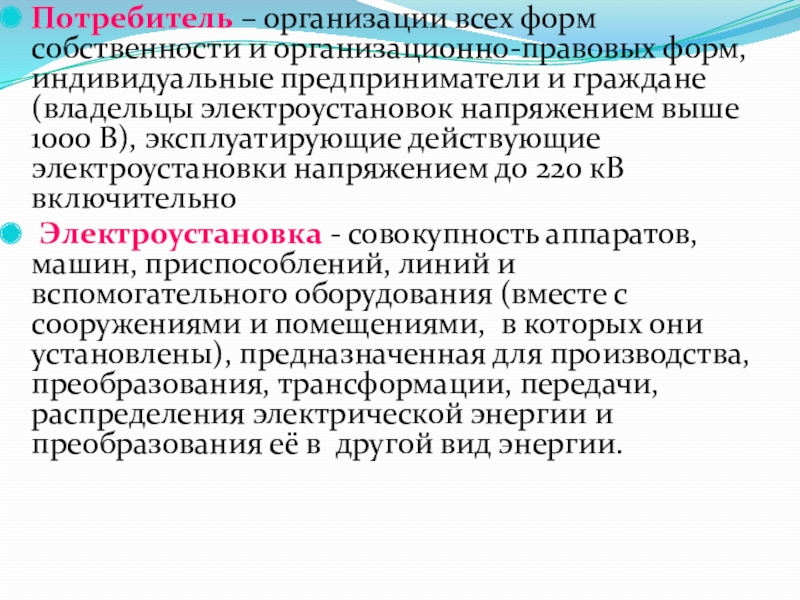

Слайд 3Потребитель – организации всех форм собственности и организационно-правовых форм, индивидуальные предприниматели
и граждане (владельцы электроустановок напряжением выше 1000 В), эксплуатирующие действующие электроустановки напряжением до 220 кВ включительно
Электроустановка - совокупность аппаратов, машин, приспособлений, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенная для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования её в другой вид энергии.

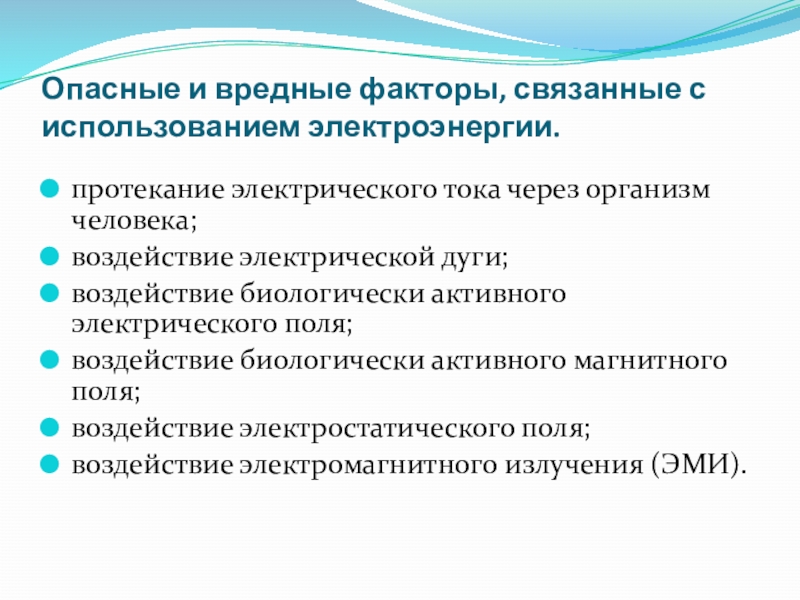

Слайд 4Опасные и вредные факторы, связанные с использованием электроэнергии.
протекание электрического тока через
организм человека;
воздействие электрической дуги;
воздействие биологически активного электрического поля;
воздействие биологически активного магнитного поля;
воздействие электростатического поля;
воздействие электромагнитного излучения (ЭМИ).
Слайд 5Приблизительно 70% несчастных случаев, связанных с поражением электрическим током, происходит во
время профессиональной деятельности потерпевших. При этом основными причинами электротравм являются прикосновение к неизолированным токоведущим частям, прикосновение к нетоковедущим частям электроустановок, оказавшимся под напряжением в результате повреждения изоляции, действие напряжения шага, возникновение электрической дуги между токоведущими частями или токоведущей частью и телом человека, прочие причины.
Особенности опасности электрического тока:
Он не ощущается человеком дистанционно, т.к. человек не обладает соответствующими органами чувств;
Появление напряжения на открытых проводящих частях электрооборудования (повреждение изоляции токоведущих частей и др.).
Появление напряжения на отключенных токоведущих частях (ошибочное включение отключенной установки, замыкание между отключенными и находящимися под напряжением токоведущими частями, разряд молнии в электроустановку и пр.).
Возникновение напряжения шага (замыкание фазы на землю, неисправность в устройстве защитного заземления и др.).

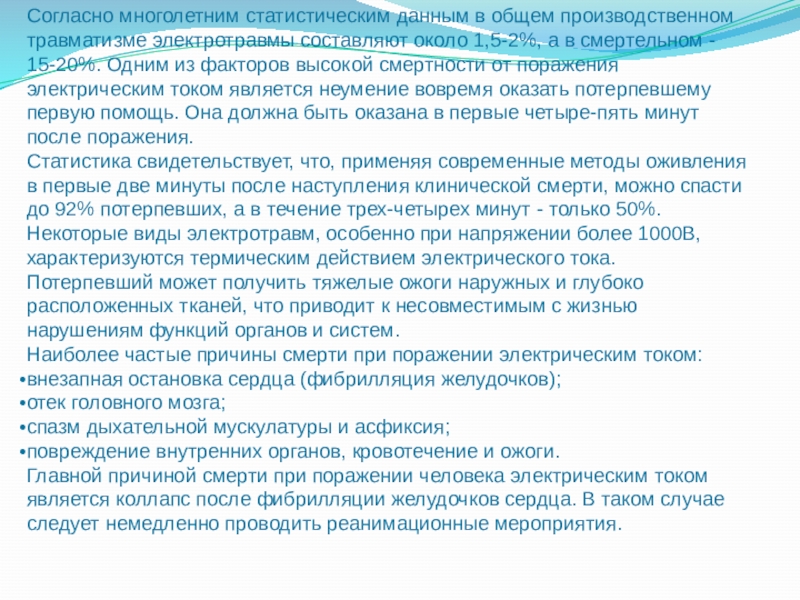

Слайд 6Согласно многолетним статистическим данным в общем производственном травматизме электротравмы составляют около
1,5-2%, а в смертельном - 15-20%. Одним из факторов высокой смертности от поражения электрическим током является неумение вовремя оказать потерпевшему первую помощь. Она должна быть оказана в первые четыре-пять минут после поражения.
Статистика свидетельствует, что, применяя современные методы оживления в первые две минуты после наступления клинической смерти, можно спасти до 92% потерпевших, а в течение трех-четырех минут - только 50%.
Некоторые виды электротравм, особенно при напряжении более 1000В, характеризуются термическим действием электрического тока. Потерпевший может получить тяжелые ожоги наружных и глубоко расположенных тканей, что приводит к несовместимым с жизнью нарушениям функций органов и систем.
Наиболее частые причины смерти при поражении электрическим током:
внезапная остановка сердца (фибрилляция желудочков);
отек головного мозга;
спазм дыхательной мускулатуры и асфиксия;
повреждение внутренних органов, кровотечение и ожоги.
Главной причиной смерти при поражении человека электрическим током является коллапс после фибрилляции желудочков сердца. В таком случае следует немедленно проводить реанимационные мероприятия.
Слайд 7Тема 1.
Действие электрического тока на организм человека

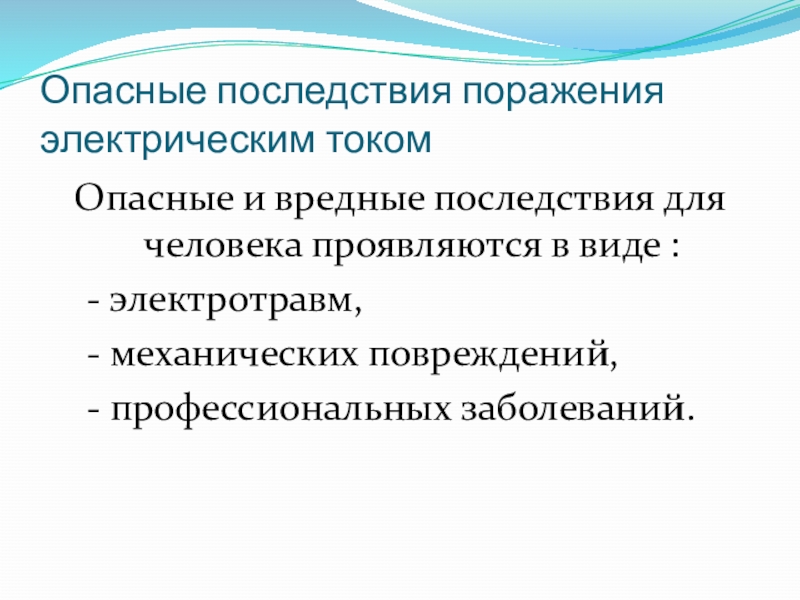

Слайд 8Опасные последствия поражения электрическим током
Опасные и вредные последствия для человека проявляются
в виде :
- электротравм,
- механических повреждений,
- профессиональных заболеваний.

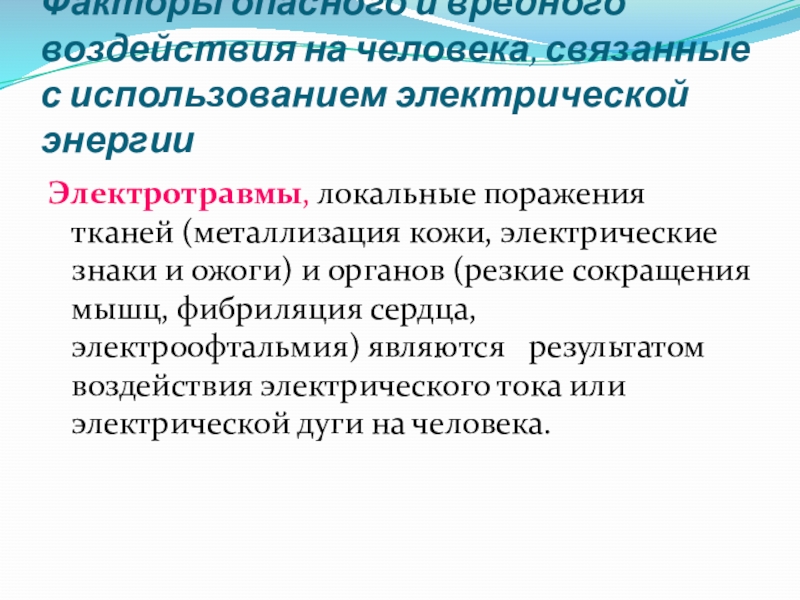

Слайд 9Факторы опасного и вредного воздействия на человека, связанные с использованием электрической
энергии

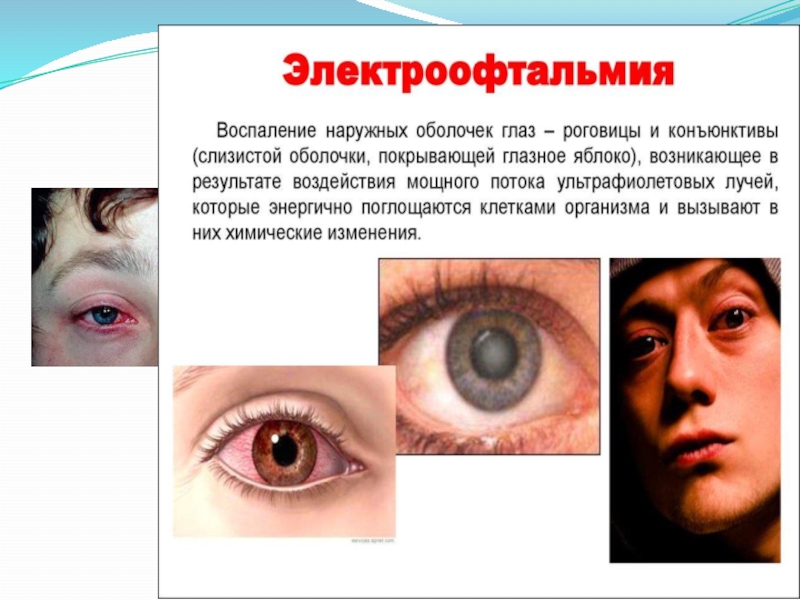

Электротравмы, локальные поражения тканей (металлизация кожи, электрические знаки и ожоги) и органов (резкие сокращения мышц, фибриляция сердца, электроофтальмия) являются результатом воздействия электрического тока или электрической дуги на человека.
Слайд 10По степени воздействия на организм человека различаются четыре стадии:
I – слабые,
судорожные сокращения мышц;
II – судорожные сокращения мышц, потеря сознания;
III - потеря сознания, нарушение сердечной и дыхательной деятельности
IV – клиническая смерть, т.е. отсутствие дыхания и кровообращения.
Слайд 11Электрический ток оказывает на человеческий организм биологическое, электролитическое, термическое и механическое
действие.
Слайд 12

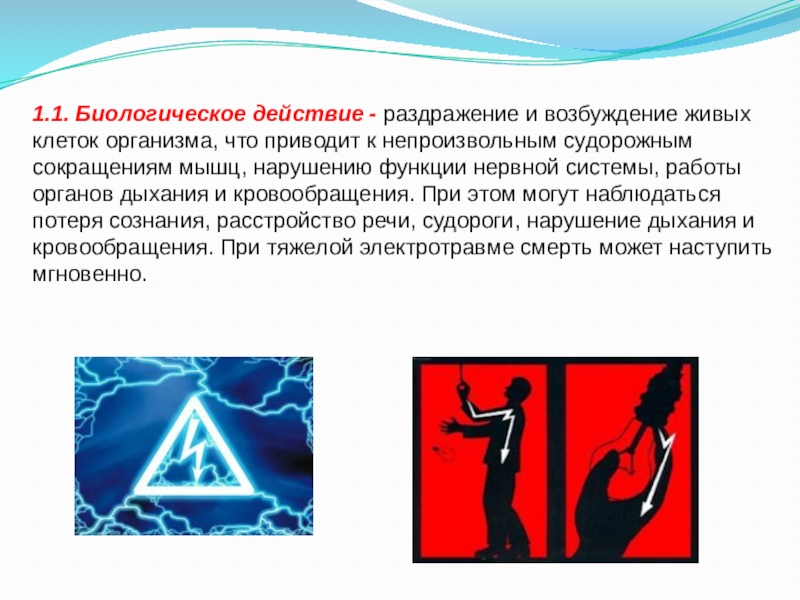

1.1. Биологическое действие - раздражение и возбуждение живых клеток организма, что
приводит к непроизвольным судорожным сокращениям мышц, нарушению функции нервной системы, работы органов дыхания и кровообращения. При этом могут наблюдаться потеря сознания, расстройство речи, судороги, нарушение дыхания и кровообращения. При тяжелой электротравме смерть может наступить мгновенно.

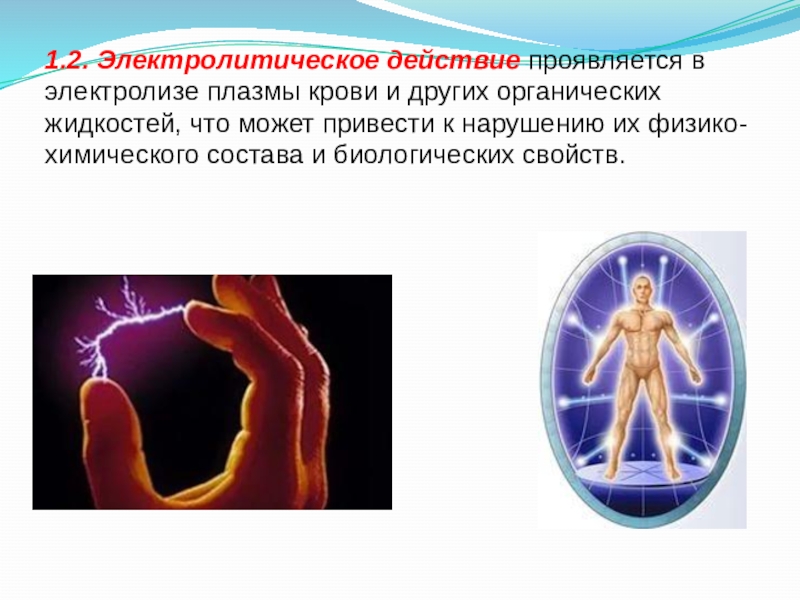

Слайд 131.2. Электролитическое действие проявляется в электролизе плазмы крови и других органических
жидкостей, что может привести к нарушению их физико-химического состава и биологических свойств.
Слайд 141.3. Термическое действие сопровождается ожогами отдельных участков тела и перегревом отдельных
внутренних органов, вызывая в них различные функциональные расстройства и повреждения.
Возникающая электрическая дуга может вызывать как местные повреждения тканей и органов человека (ожоги), так и общие электротравмы - электрические удары при возникновении дуги между токоведущими частями и телом человека.
Слайд 151.4. Механическое действие тока проявляется в расслоении тканей и даже отрывах
частей тела в результате резких, непроизвольных, судорожных сокращений мышц под действием тока, проходящего через тело человека.

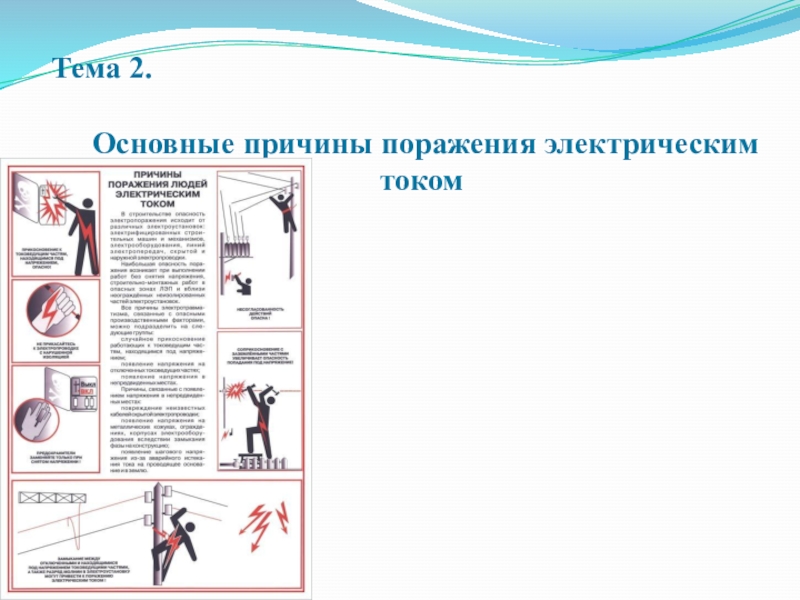

Слайд 16Тема 2.
Основные причины поражения электрическим током
Слайд 17Случайное прикосновение к токоведущим частям, находящимся под напряжением (ошибочные действия при
проведении работ, неисправность защитных средств и др.).
Появление напряжения на открытых проводящих частях электрооборудования (повреждение изоляции токоведущих частей и др.).
Появление напряжения на отключенных токоведущих частях (ошибочное включение отключенной установки, замыкание между отключенными и находящимися под напряжением токоведущими частями, разряд молнии в электроустановку и пр.).
Возникновение напряжения шага (замыкание фазы на землю, неисправность в устройстве защитного заземления и др.).

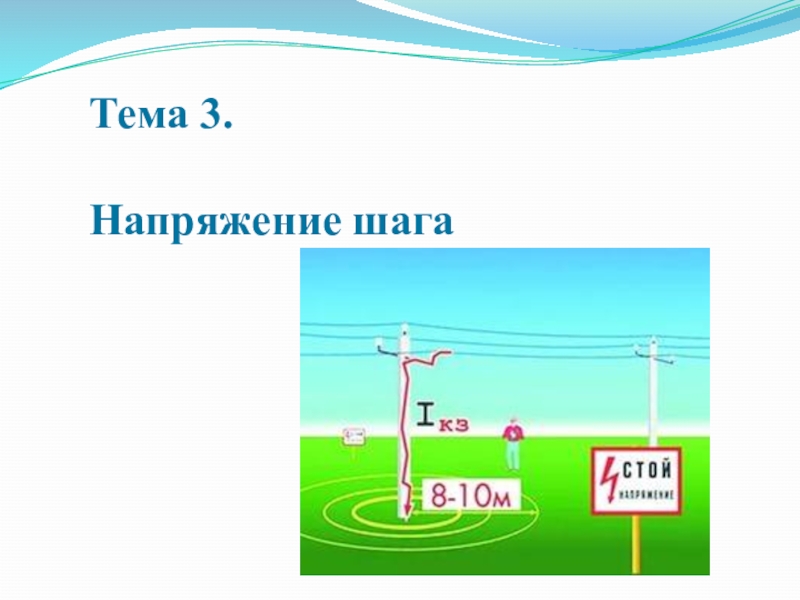

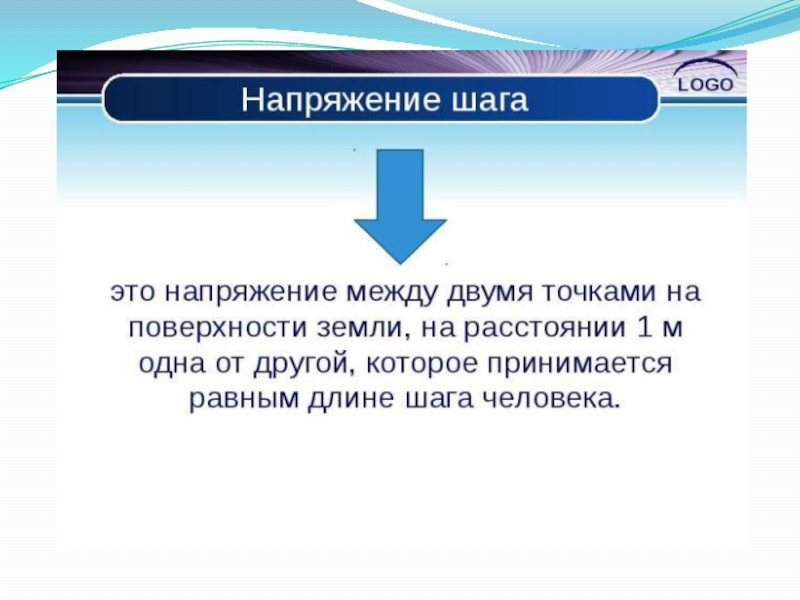

Слайд 20Условия создания цепи. В месте контакта с землей от оборванного провода
с высоким потенциалом возникает электрический ток, который растекается в глубину земли и одновременно концентрическими кругами в стороны по земной поверхности.
Учитывая, что земля обладает определенной величиной электрического сопротивления, получаем уменьшение значения тока при удалении от места замыкания оторванной фазы.
Шаговое напряжение может появиться около короткозамыкателей воздушных ЛЭП, установленных на подстанциях в момент стеканиях токов через них при аварийном коротком замыкании.
На контактных точках с различным удалением от оборванного провода создается напряжение. Величина его зависит от следующих факторов:
- величины мощности и напряжения ВЛ;
- состава, состояния грунта и его удельного сопротивления, влияющего на силу протекающего тока;
- расстояния контактных мест.

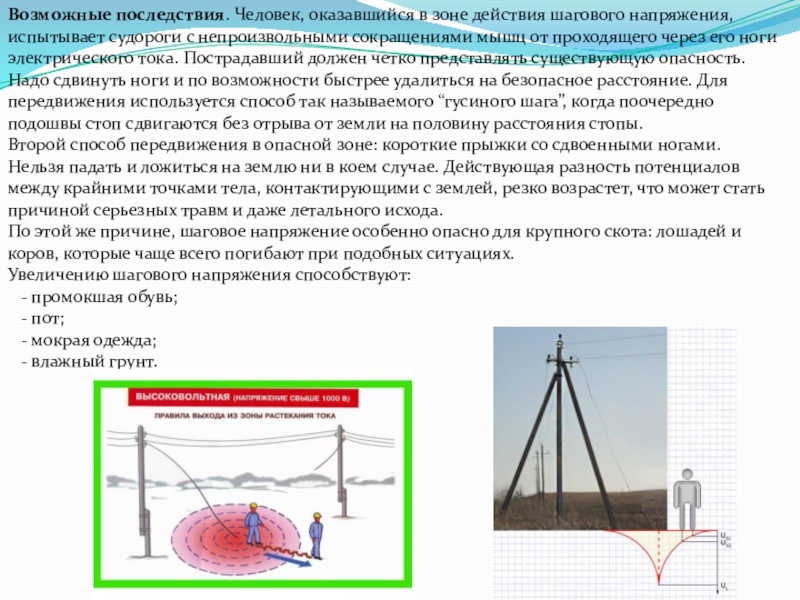

Слайд 21Возможные последствия. Человек, оказавшийся в зоне действия шагового напряжения, испытывает судороги
с непроизвольными сокращениями мышц от проходящего через его ноги электрического тока. Пострадавший должен четко представлять существующую опасность.
Надо сдвинуть ноги и по возможности быстрее удалиться на безопасное расстояние. Для передвижения используется способ так называемого “гусиного шага”, когда поочередно подошвы стоп сдвигаются без отрыва от земли на половину расстояния стопы.
Второй способ передвижения в опасной зоне: короткие прыжки со сдвоенными ногами.
Нельзя падать и ложиться на землю ни в коем случае. Действующая разность потенциалов между крайними точками тела, контактирующими с землей, резко возрастет, что может стать причиной серьезных травм и даже летального исхода.
По этой же причине, шаговое напряжение особенно опасно для крупного скота: лошадей и коров, которые чаще всего погибают при подобных ситуациях.
Увеличению шагового напряжения способствуют:
- промокшая обувь;
- пот;
- мокрая одежда;
- влажный грунт.
Слайд 22Тема 4.

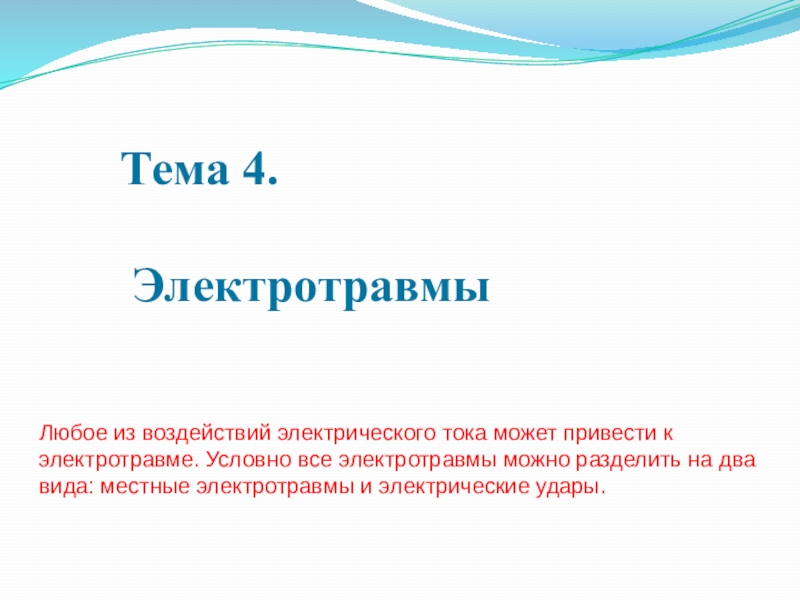

Электротравмы
Любое из воздействий электрического тока может привести к электротравме.
Условно все электротравмы можно разделить на два вида: местные электротравмы и электрические удары.

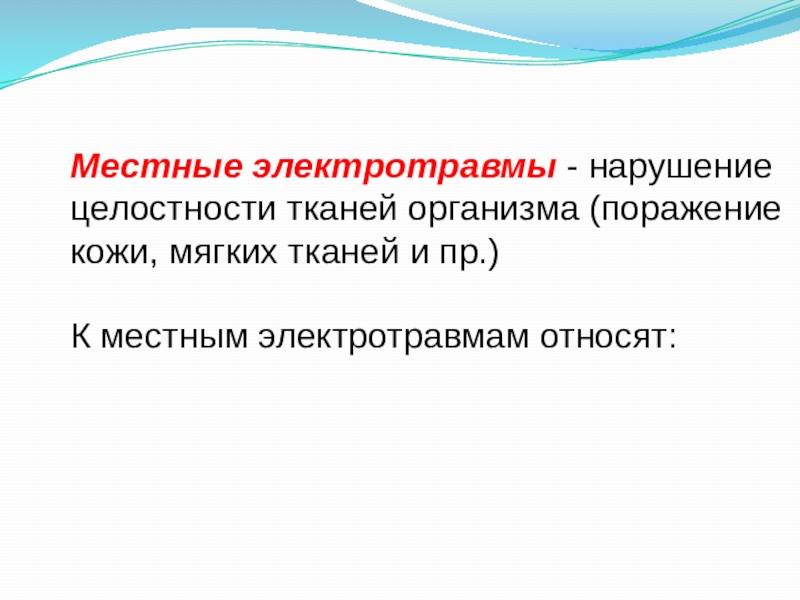

Слайд 23Местные электротравмы - нарушение целостности тканей организма (поражение кожи, мягких тканей
и пр.)
К местным электротравмам относят:

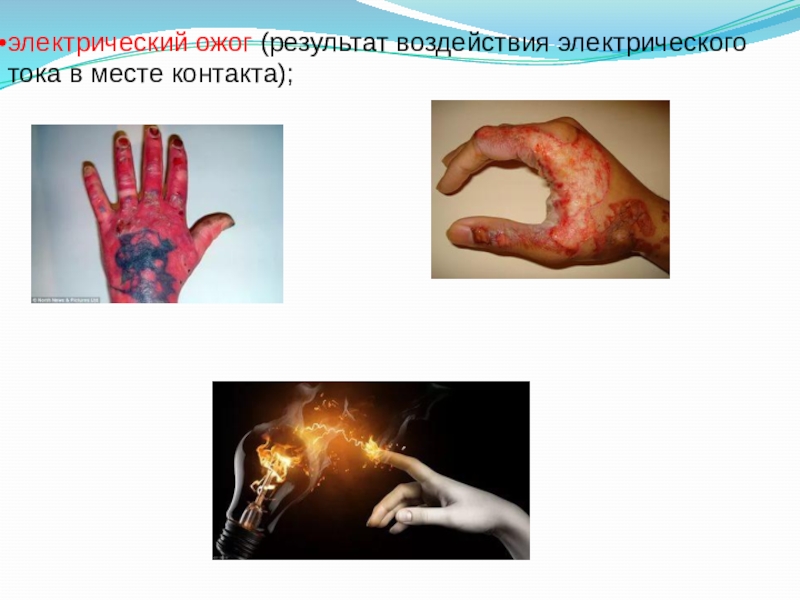

Слайд 24электрический ожог (результат воздействия электрического тока в месте контакта);

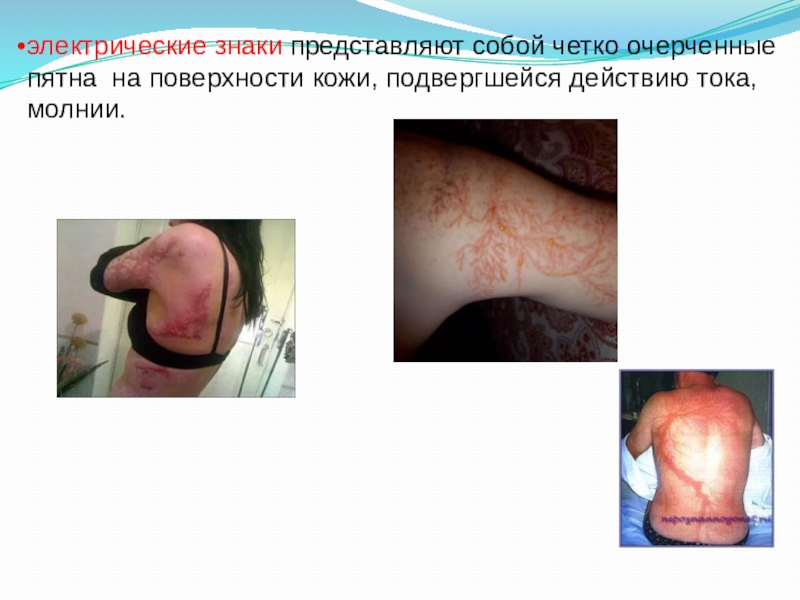

Слайд 25электрические знаки представляют собой четко очерченные пятна на поверхности кожи, подвергшейся
действию тока, молнии.
Слайд 26металлизация кожи - проникновение в верхние слои кожи мельчайших частичек металла,
расплавившегося под действием электрической дуги;

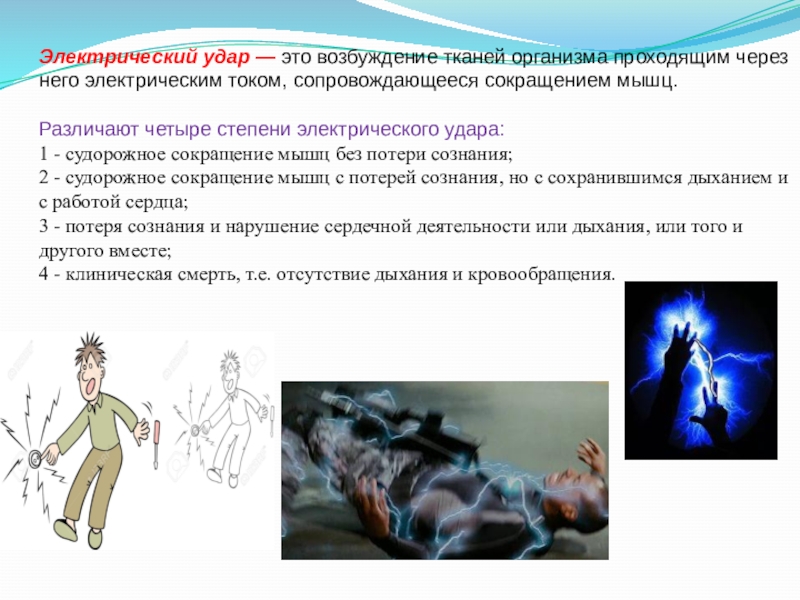

Слайд 28Электрический удар — это возбуждение тканей организма проходящим через него электрическим
током, сопровождающееся сокращением мышц.
Различают четыре степени электрического удара:
1 - судорожное сокращение мышц без потери сознания;
2 - судорожное сокращение мышц с потерей сознания, но с сохранившимся дыханием и с работой сердца;
3 - потеря сознания и нарушение сердечной деятельности или дыхания, или того и другого вместе;
4 - клиническая смерть, т.е. отсутствие дыхания и кровообращения.
Слайд 29Тема 5.
Факторы, влияющие на степень поражения электрическим током

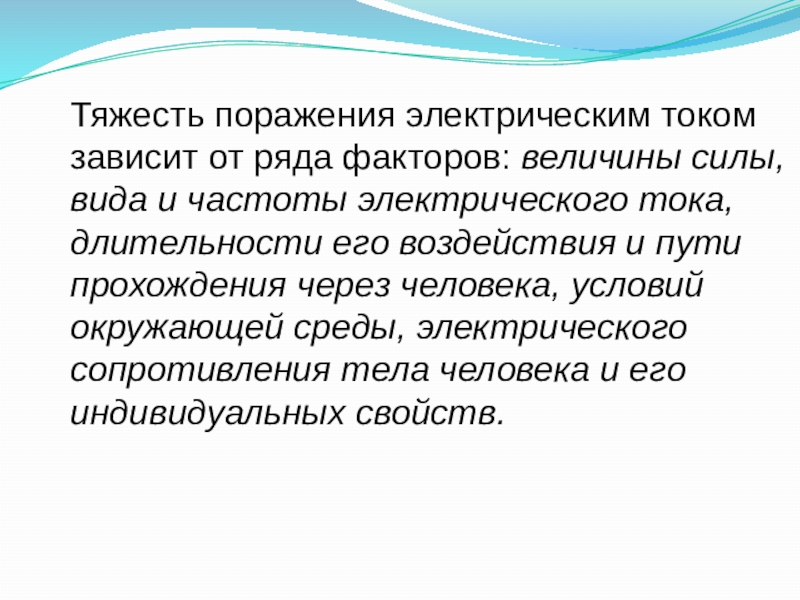

Слайд 30Тяжесть поражения электрическим током зависит от ряда факторов: величины силы, вида
и частоты электрического тока, длительности его воздействия и пути прохождения через человека, условий окружающей среды, электрического сопротивления тела человека и его индивидуальных свойств.
Слайд 32Сила тока

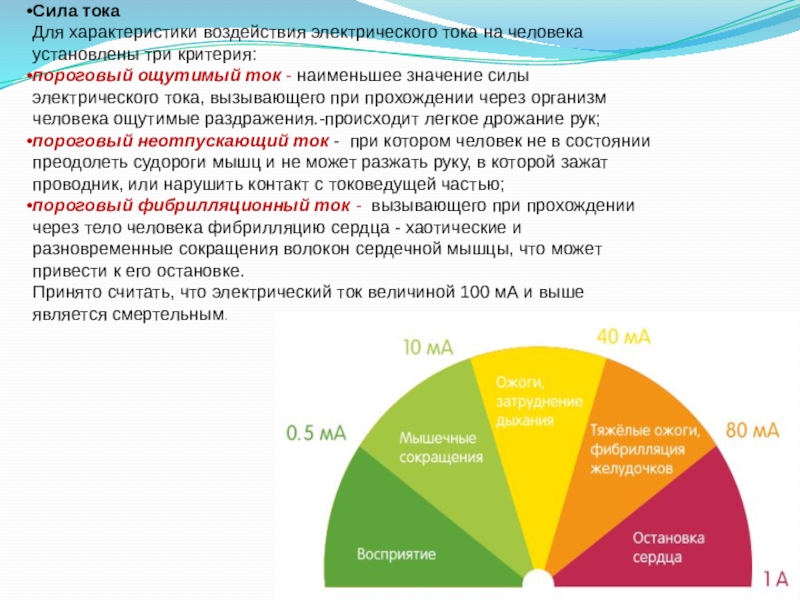

Для характеристики воздействия электрического тока на человека установлены три критерия:
пороговый
ощутимый ток - наименьшее значение силы электрического тока, вызывающего при прохождении через организм человека ощутимые раздражения.-происходит легкое дрожание рук;
пороговый неотпускающий ток - при котором человек не в состоянии преодолеть судороги мышц и не может разжать руку, в которой зажат проводник, или нарушить контакт с токоведущей частью;
пороговый фибрилляционный ток - вызывающего при прохождении через тело человека фибрилляцию сердца - хаотические и разновременные сокращения волокон сердечной мышцы, что может привести к его остановке.
Принято считать, что электрический ток величиной 100 мА и выше является смертельным.
Слайд 33Продолжительность действия тока

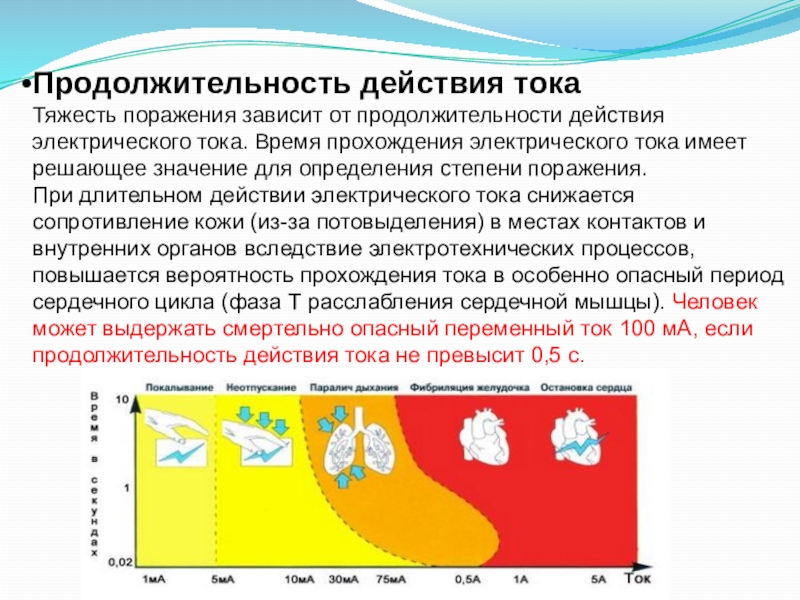

Тяжесть поражения зависит от продолжительности действия электрического тока. Время
прохождения электрического тока имеет решающее значение для определения степени поражения.
При длительном действии электрического тока снижается сопротивление кожи (из-за потовыделения) в местах контактов и внутренних органов вследствие электротехнических процессов, повышается вероятность прохождения тока в особенно опасный период сердечного цикла (фаза Т расслабления сердечной мышцы). Человек может выдержать смертельно опасный переменный ток 100 мА, если продолжительность действия тока не превысит 0,5 с.
Слайд 34Наиболее опасно, когда ток проходит через жизненно важные органы: сердце, легкие,
головной мозг
С медицинской точки зрения, путь прохождения тока через тело человека является одним из основных травмирующих факторов.

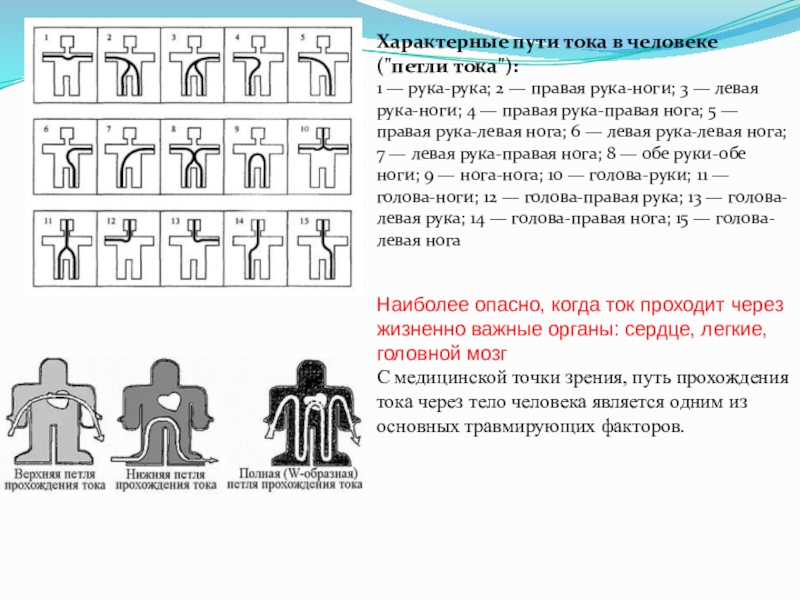

Характерные пути тока в человеке ("петли тока"):
1 — рука-рука; 2 — правая рука-ноги; 3 — левая рука-ноги; 4 — правая рука-правая нога; 5 — правая рука-левая нога; 6 — левая рука-левая нога; 7 — левая рука-правая нога; 8 — обе руки-обе ноги; 9 — нога-нога; 10 — голова-руки; 11 — голова-ноги; 12 — голова-правая рука; 13 — голова-левая рука; 14 — голова-правая нога; 15 — голова-левая нога
Слайд 355.6. Сопротивление тела человека
Сопротивление тела человека и его отдельных частей различно.
Например, при снятом роговом слое кожи сопротивление внутренних тканей не превышает 800 Ом.
Большое значение на электрическое сопротивление оказывает состояние кожи. Сухая неповрежденная кожа имеет сопротивление около 10000 Ом, влажная - около 1000 Ом.
Исследования показали, что больные и ослабленные люди, а также лица, находящиеся в состоянии депрессии, нервного возбуждения или опьянения, более чувствительны к действию электрического тока.
Основную величину сопротивления человека составляет поверхностный кожный покров (толщиной до 0,2 мм). При увлажнении и повреждении кожи в местах контакта с токоведущими частями ее сопротивление резко падает. Сопротивление кожного покрова сильно снижается при увеличении плотности и площади соприкосновения с токоведущими частями. При напряжении 200-300В происходит электрический прорыв верхнего слоя кожи.
Слайд 36Тема 6.
Классификация помещений по степени опасности поражения электрическим током
Слайд 37По степени опасности поражения людей электрическим током производственные помещения подразделяются на
четыре категории.
6.1. Помещения с повышенной опасностью характеризуются наличием одного из следующих условий:
Сырость или токопроводящая пыль;
токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);
высокая температура (постоянно или периодически (более 1 суток) превышает 35 °С);
возможность одновременного прикосновения к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования - с другой.

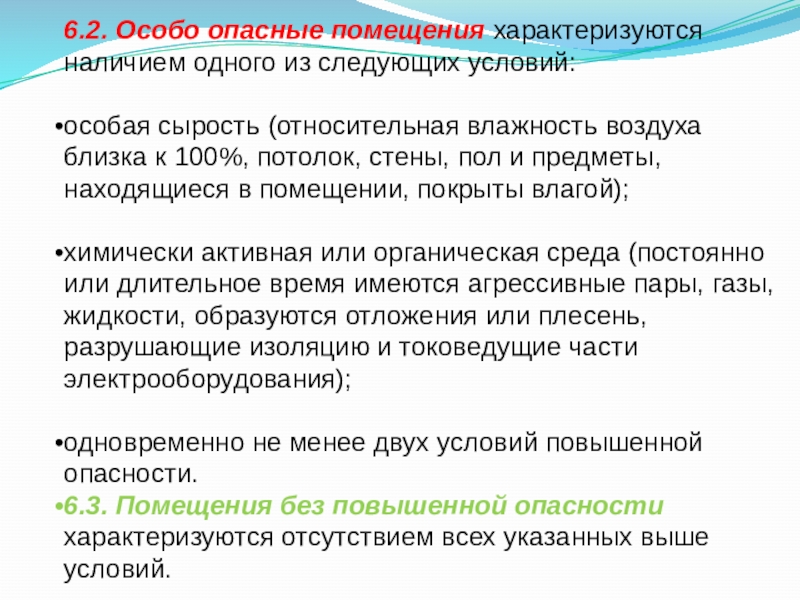

Слайд 386.2. Особо опасные помещения характеризуются наличием одного из следующих условий:
особая сырость
(относительная влажность воздуха близка к 100%, потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой);
химически активная или органическая среда (постоянно или длительное время имеются агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию и токоведущие части электрооборудования);
одновременно не менее двух условий повышенной опасности.
6.3. Помещения без повышенной опасности характеризуются отсутствием всех указанных выше условий.

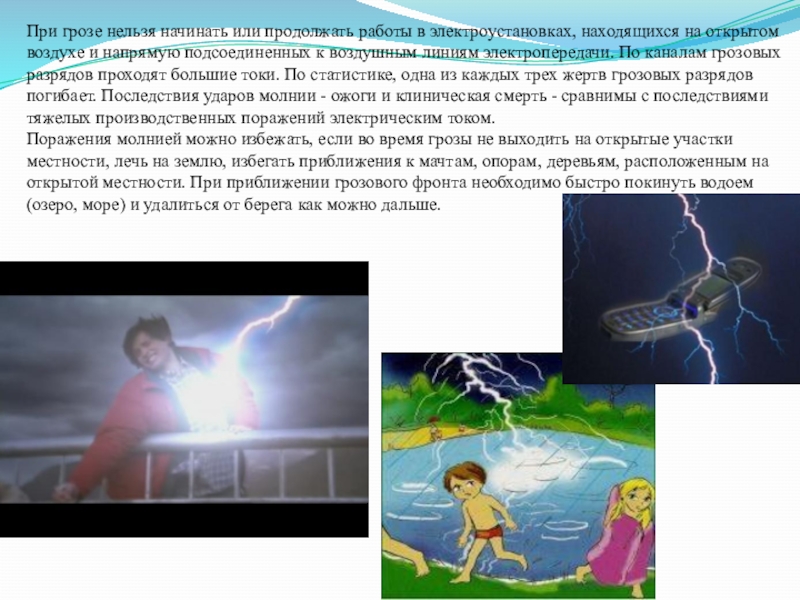

Слайд 40При грозе нельзя начинать или продолжать работы в электроустановках, находящихся на
открытом воздухе и напрямую подсоединенных к воздушным линиям электропередачи. По каналам грозовых разрядов проходят большие токи. По статистике, одна из каждых трех жертв грозовых разрядов погибает. Последствия ударов молнии - ожоги и клиническая смерть - сравнимы с последствиями тяжелых производственных поражений электрическим током.
Поражения молнией можно избежать, если во время грозы не выходить на открытые участки местности, лечь на землю, избегать приближения к мачтам, опорам, деревьям, расположенным на открытой местности. При приближении грозового фронта необходимо быстро покинуть водоем (озеро, море) и удалиться от берега как можно дальше.
Слайд 41Тема 8.
Меры по обеспечению электробезопасности
Слайд 428.1. На производстве
Безопасность персонала в электроустановках обеспечивается путем:
применения надлежащей изоляции, а
в отдельных случаях - повышенной;
применения двойной изоляции;
соблюдения соответствующих расстояний до токоведущих частей или путем закрытия, ограждения токоведущих частей;
применения блокировки аппаратов и ограждающих устройств для предотвращения ошибочных операций и доступа к токоведущим частям;
надежного и быстродействующего автоматического отключения частей электрооборудования, случайно оказавшихся под напряжением, и поврежденных участков сети, в том числе и защитного отключения;
заземления или зануления корпусов электрооборудования и элементов электроустановок, которые могут оказаться под напряжением вследствие повреждения изоляции;
применения малых напряжений;
применения предупреждающей сигнализации, надписей и плакатов;
применения устройств, снижающих напряженность электрических полей;
использования средств защиты и приспособлений, в том числе для защиты от воздействия электрического поля в электроустановках, в которых его напряженность превышает допустимые нормы.
Слайд 438.2. Меры безопасности в быту
Во время работы следует строго выполнять следующие
правила электробезопасности:
включение электрооборудования в сеть производить исправной вилкой в исправную розетку;
не передавать электрооборудование необученным лицам и детям;
избегать неизолированных токоведущих частей;
если во время работы обнаружится неисправность электрооборудования или работающий с ним почувствует хотя бы слабое действие тока, работа должна быть немедленно прекращена и неисправное оборудование должно быть сдано для проверки или ремонта;
отключать электрооборудование при перерыве в работе и по окончании рабочего процесса;
не наступать на лежащие на земле электрические провода и кабели временной проводки;
выполнять требования плакатов и знаков безопасности.

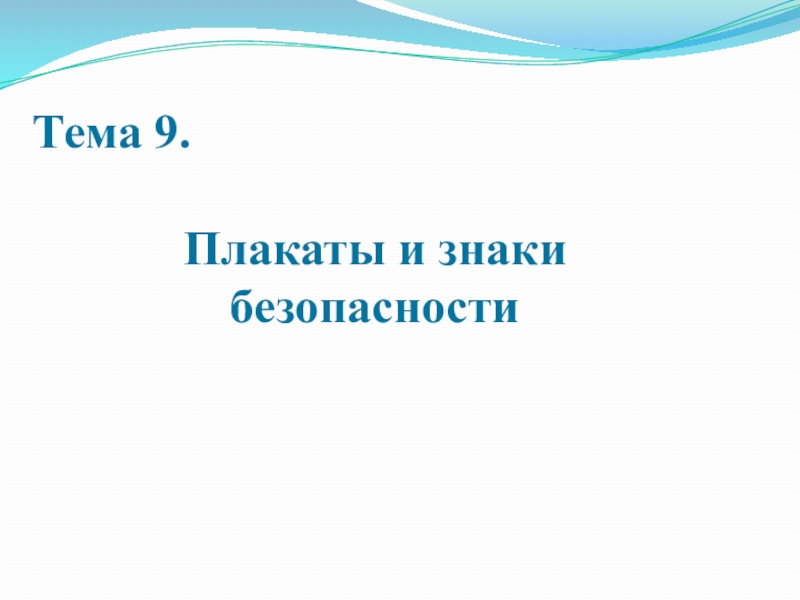

Слайд 44Тема 9.
Плакаты и знаки безопасности

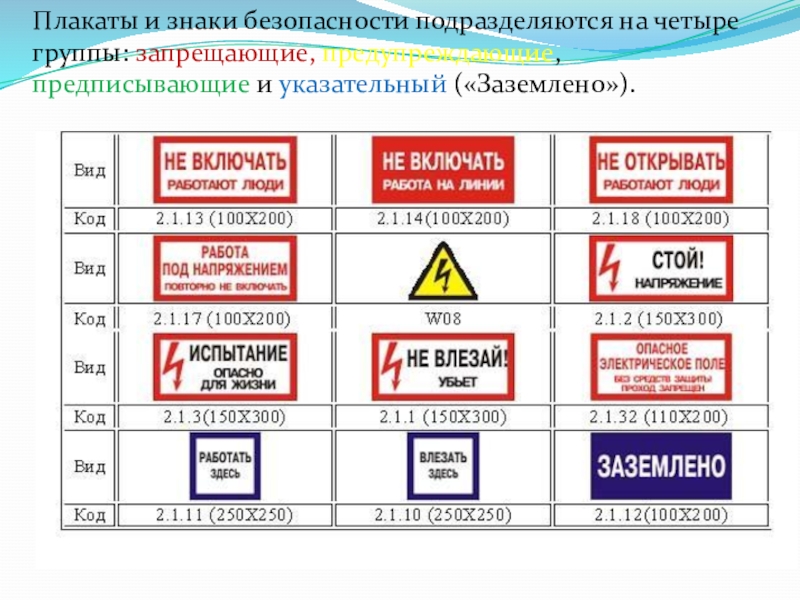

Слайд 45Плакаты и знаки безопасности подразделяются на четыре группы: запрещающие, предупреждающие, предписывающие
и указательный («Заземлено»).
Слайд 46Цветовая предупредительная окраска
Цвета световой предупредительной сигнализации в электроустановках приведены в таблице
ниже
Цветовая сигнализация в электроустановках
Слайд 47Установлено четыре сигнальных цвета:
красный («Стоп», «Запрещение», «Явная опасность»);
желтый («Внимание», «Предупреждение о
возможной опасности»);
зеленый («Безопасность», «Разрешение», «Путь свободен»);
синий («Информация»),

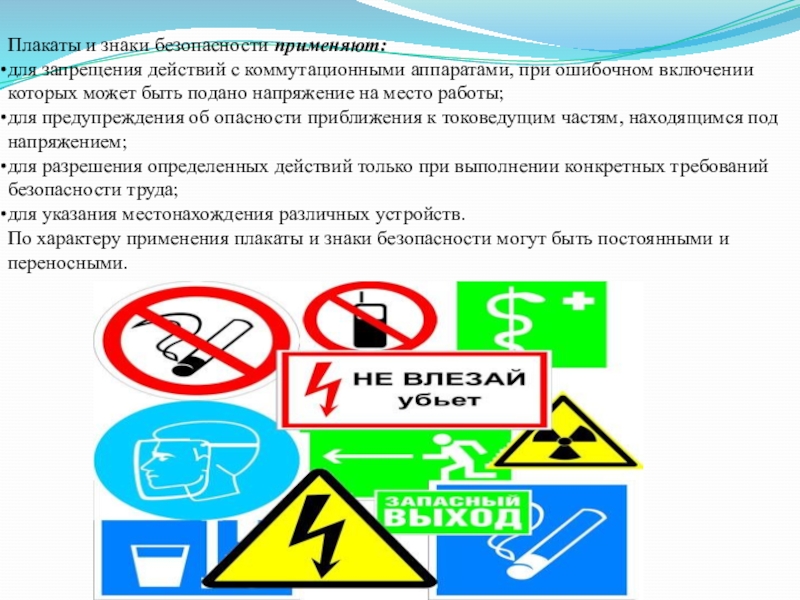

Слайд 48Плакаты и знаки безопасности применяют:
для запрещения действий с коммутационными аппаратами, при
ошибочном включении которых может быть подано напряжение на место работы;
для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением;
для разрешения определенных действий только при выполнении конкретных требований безопасности труда;
для указания местонахождения различных устройств.
По характеру применения плакаты и знаки безопасности могут быть постоянными и переносными.
Слайд 49Тема 10.
Оказание первой помощи при поражении электрическим током

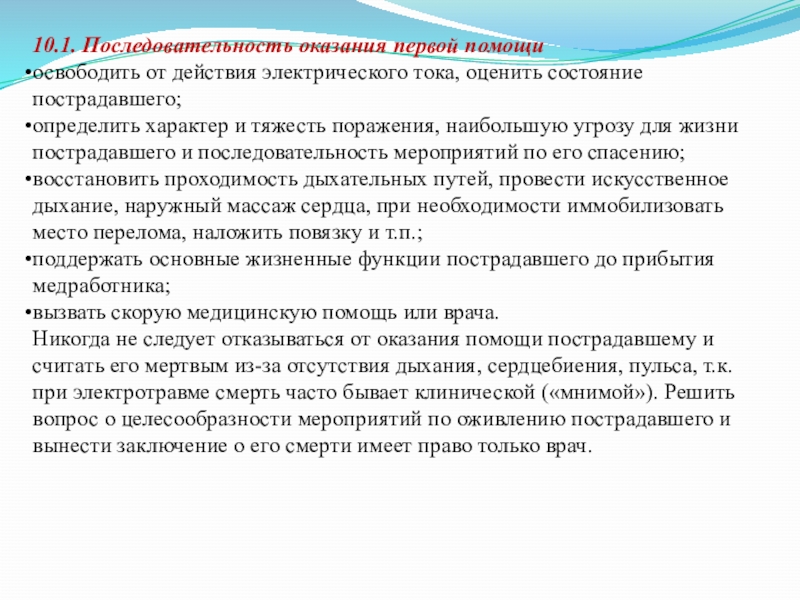

Слайд 5010.1. Последовательность оказания первой помощи
освободить от действия электрического тока, оценить состояние
пострадавшего;
определить характер и тяжесть поражения, наибольшую угрозу для жизни пострадавшего и последовательность мероприятий по его спасению;
восстановить проходимость дыхательных путей, провести искусственное дыхание, наружный массаж сердца, при необходимости иммобилизовать место перелома, наложить повязку и т.п.;
поддержать основные жизненные функции пострадавшего до прибытия медработника;
вызвать скорую медицинскую помощь или врача.
Никогда не следует отказываться от оказания помощи пострадавшему и считать его мертвым из-за отсутствия дыхания, сердцебиения, пульса, т.к. при электротравме смерть часто бывает клинической («мнимой»). Решить вопрос о целесообразности мероприятий по оживлению пострадавшего и вынести заключение о его смерти имеет право только врач.
Слайд 5110.2. Освобождение от действия электрического тока
При поражении электрическим током необходимо быстро
освободить потерпевшего от действия тока — немедленно отключить ту часть электроустановки, которой касается потерпевший. Когда отключить электроустановку невозможно, следует принять иные меры по освобождению потерпевшего, соблюдая надлежащую предосторожность.

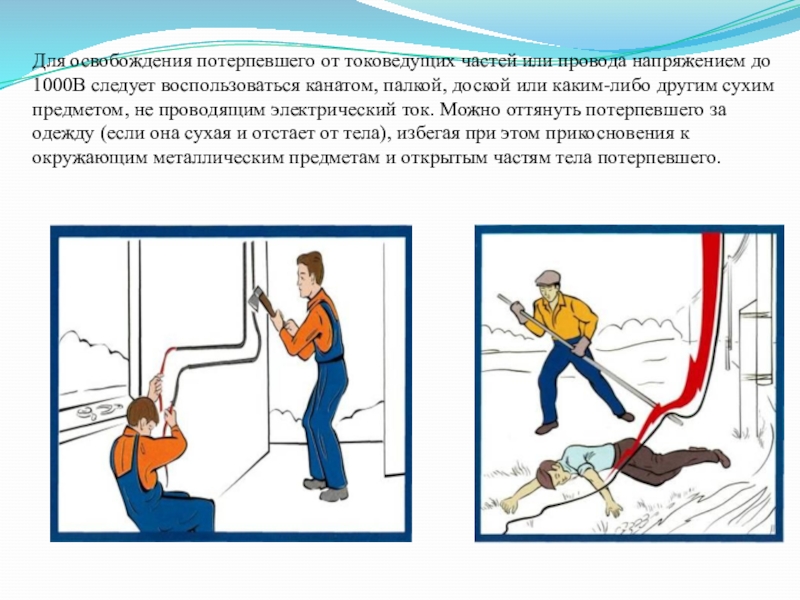

Слайд 52Для освобождения потерпевшего от токоведущих частей или провода напряжением до 1000В
следует воспользоваться канатом, палкой, доской или каким-либо другим сухим предметом, не проводящим электрический ток. Можно оттянуть потерпевшего за одежду (если она сухая и отстает от тела), избегая при этом прикосновения к окружающим металлическим предметам и открытым частям тела потерпевшего.

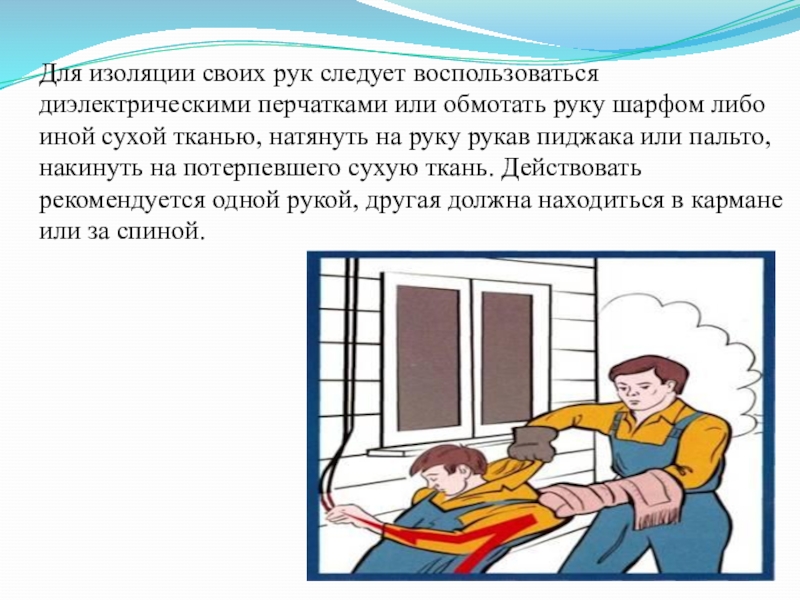

Слайд 53Для изоляции своих рук следует воспользоваться диэлектрическими перчатками или обмотать руку
шарфом либо иной сухой тканью, натянуть на руку рукав пиджака или пальто, накинуть на потерпевшего сухую ткань. Действовать рекомендуется одной рукой, другая должна находиться в кармане или за спиной.

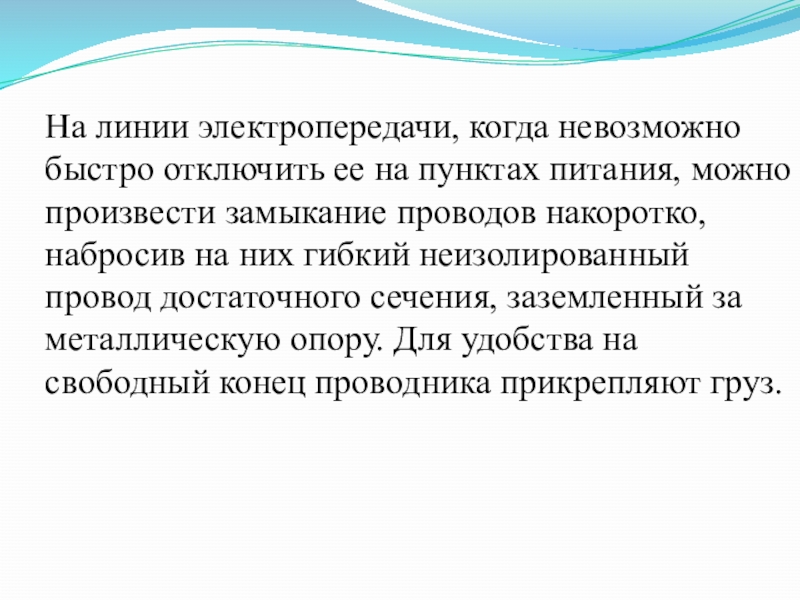

Слайд 54На линии электропередачи, когда невозможно быстро отключить ее на пунктах питания,
можно произвести замыкание проводов накоротко, набросив на них гибкий неизолированный провод достаточного сечения, заземленный за металлическую опору. Для удобства на свободный конец проводника прикрепляют груз.

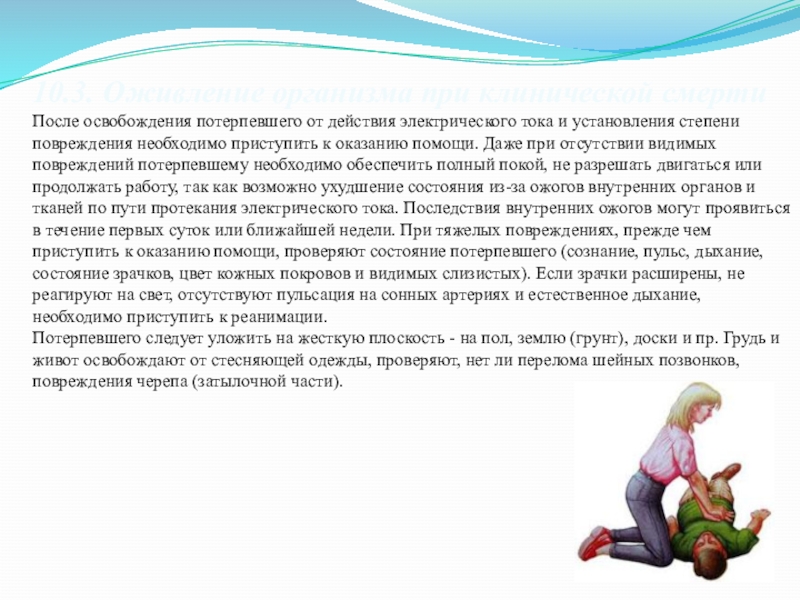

Слайд 5510.3. Оживление организма при клинической смерти
После освобождения потерпевшего от действия электрического
тока и установления степени повреждения необходимо приступить к оказанию помощи. Даже при отсутствии видимых повреждений потерпевшему необходимо обеспечить полный покой, не разрешать двигаться или продолжать работу, так как возможно ухудшение состояния из-за ожогов внутренних органов и тканей по пути протекания электрического тока. Последствия внутренних ожогов могут проявиться в течение первых суток или ближайшей недели. При тяжелых повреждениях, прежде чем приступить к оказанию помощи, проверяют состояние потерпевшего (сознание, пульс, дыхание, состояние зрачков, цвет кожных покровов и видимых слизистых). Если зрачки расширены, не реагируют на свет, отсутствуют пульсация на сонных артериях и естественное дыхание, необходимо приступить к реанимации.
Потерпевшего следует уложить на жесткую плоскость - на пол, землю (грунт), доски и пр. Грудь и живот освобождают от стесняющей одежды, проверяют, нет ли перелома шейных позвонков, повреждения черепа (затылочной части).

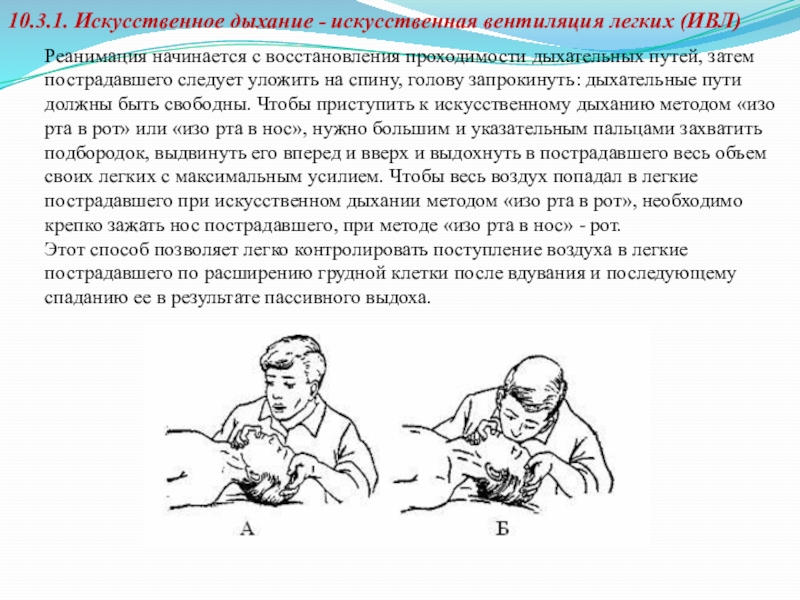

Слайд 5610.3.1. Искусственное дыхание - искусственная вентиляция легких (ИВЛ)
Реанимация начинается с восстановления
проходимости дыхательных путей, затем пострадавшего следует уложить на спину, голову запрокинуть: дыхательные пути должны быть свободны. Чтобы приступить к искусственному дыханию методом «изо рта в рот» или «изо рта в нос», нужно большим и указательным пальцами захватить подбородок, выдвинуть его вперед и вверх и выдохнуть в пострадавшего весь объем своих легких с максимальным усилием. Чтобы весь воздух попадал в легкие пострадавшего при искусственном дыхании методом «изо рта в рот», необходимо крепко зажать нос пострадавшего, при методе «изо рта в нос» - рот.
Этот способ позволяет легко контролировать поступление воздуха в легкие пострадавшего по расширению грудной клетки после вдувания и последующему спаданию ее в результате пассивного выдоха.

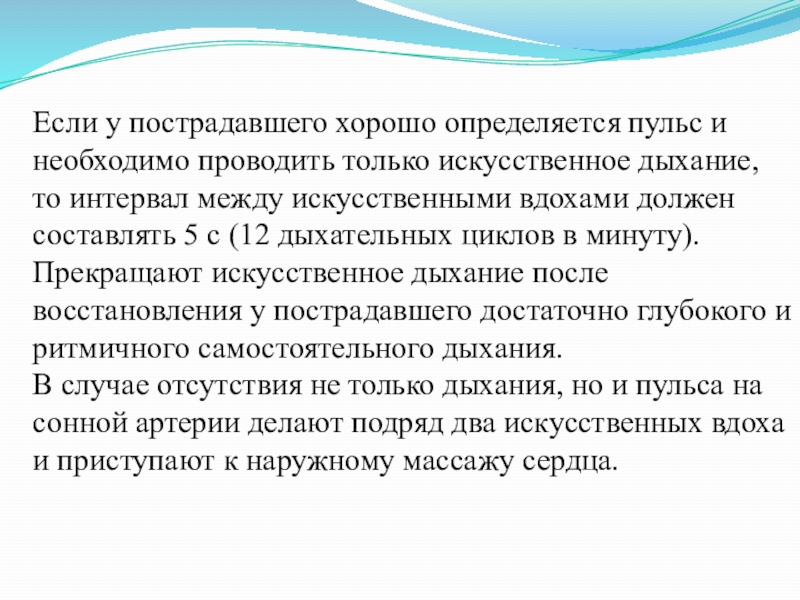

Слайд 57Если у пострадавшего хорошо определяется пульс и необходимо проводить только искусственное
дыхание, то интервал между искусственными вдохами должен составлять 5 с (12 дыхательных циклов в минуту).
Прекращают искусственное дыхание после восстановления у пострадавшего достаточно глубокого и ритмичного самостоятельного дыхания.
В случае отсутствия не только дыхания, но и пульса на сонной артерии делают подряд два искусственных вдоха и приступают к наружному массажу сердца.

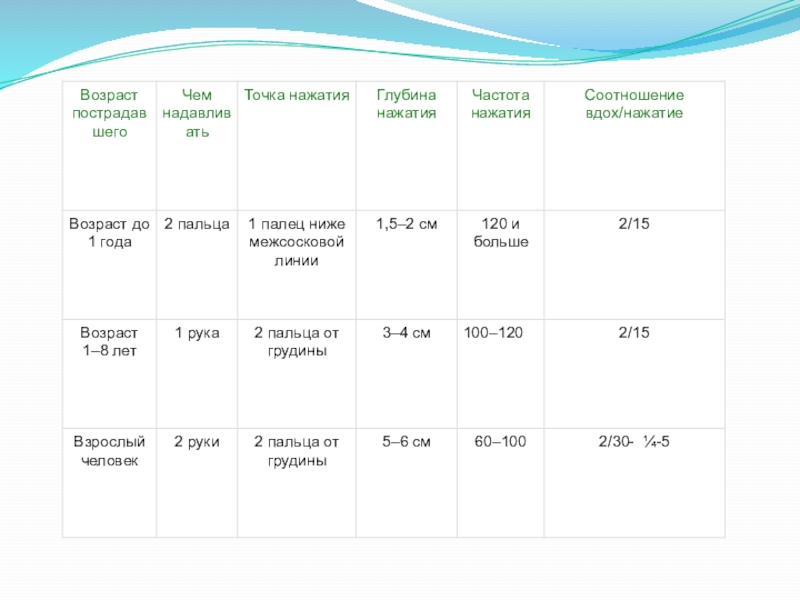

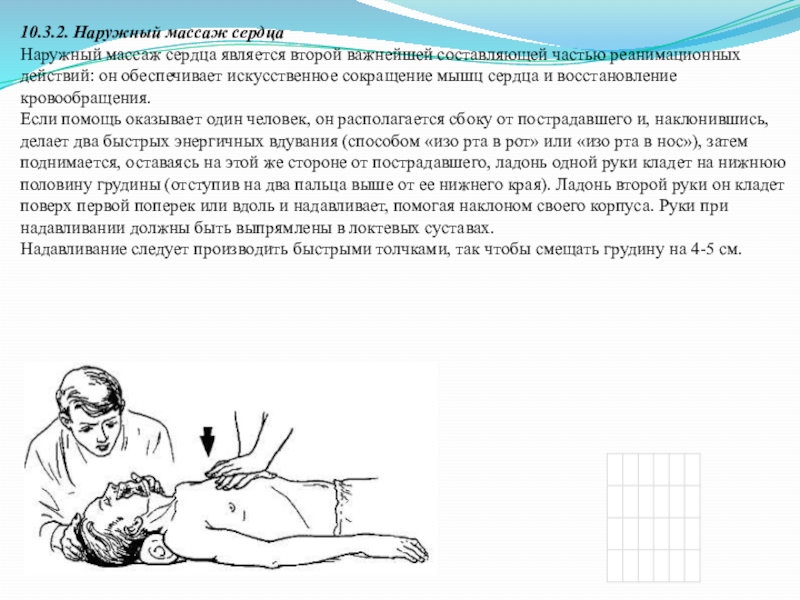

Слайд 5810.3.2. Наружный массаж сердца
Наружный массаж сердца является второй важнейшей составляющей частью
реанимационных действий: он обеспечивает искусственное сокращение мышц сердца и восстановление кровообращения.
Если помощь оказывает один человек, он располагается сбоку от пострадавшего и, наклонившись, делает два быстрых энергичных вдувания (способом «изо рта в рот» или «изо рта в нос»), затем поднимается, оставаясь на этой же стороне от пострадавшего, ладонь одной руки кладет на нижнюю половину грудины (отступив на два пальца выше от ее нижнего края). Ладонь второй руки он кладет поверх первой поперек или вдоль и надавливает, помогая наклоном своего корпуса. Руки при надавливании должны быть выпрямлены в локтевых суставах.
Надавливание следует производить быстрыми толчками, так чтобы смещать грудину на 4-5 см.

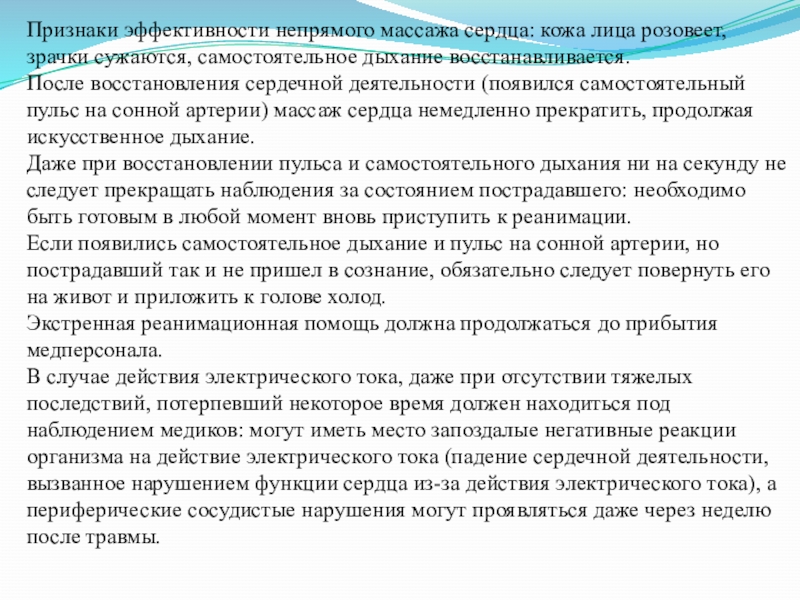

Слайд 60Признаки эффективности непрямого массажа сердца: кожа лица розовеет, зрачки сужаются, самостоятельное
дыхание восстанавливается.
После восстановления сердечной деятельности (появился самостоятельный пульс на сонной артерии) массаж сердца немедленно прекратить, продолжая искусственное дыхание.
Даже при восстановлении пульса и самостоятельного дыхания ни на секунду не следует прекращать наблюдения за состоянием пострадавшего: необходимо быть готовым в любой момент вновь приступить к реанимации.
Если появились самостоятельное дыхание и пульс на сонной артерии, но пострадавший так и не пришел в сознание, обязательно следует повернуть его на живот и приложить к голове холод.
Экстренная реанимационная помощь должна продолжаться до прибытия медперсонала.
В случае действия электрического тока, даже при отсутствии тяжелых последствий, потерпевший некоторое время должен находиться под наблюдением медиков: могут иметь место запоздалые негативные реакции организма на действие электрического тока (падение сердечной деятельности, вызванное нарушением функции сердца из-за действия электрического тока), а периферические сосудистые нарушения могут проявляться даже через неделю после травмы.
