Презентация, доклад Эксплуатация водоотводящей сети

«Эксплуатация водоотводящей сети» преподаватель: Чайко О.С.

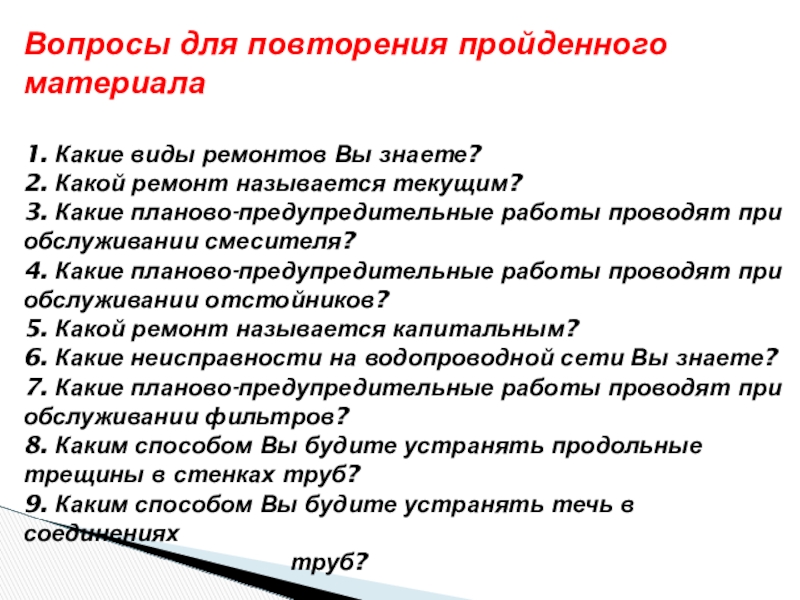

Какой ремонт называется текущим? 3. Какие планово-предупредительные работы проводят при обслуживании смесителя? 4. Какие планово-предупредительные работы проводят при обслуживании отстойников? 5. Какой ремонт называется капитальным? 6. Какие неисправности на водопроводной сети Вы знаете? 7. Какие планово-предупредительные работы проводят при обслуживании фильтров? 8. Каким способом Вы будите устранять продольные трещины в стенках труб? 9. Каким способом Вы будите устранять течь в соединениях труб?

прочистки водоотводящей сети.
развивающие – развитие памяти, внимания, познавательной активности.
воспитательная - содействовать воспитанию активности, собранности на занятиях

Тип урока: Урок усвоения и закрепления новых знаний.

Методы: Словесный (рассказ-беседа), наглядный (презентация).МДС- химия воды, химия, э.о.п.

Оборудование: ИТТ, слайды, схемы.

Литература: 1) Г.Н. Жмаков. Эксплуатация оборудования и систем водоснабжения и водоотведения [Текст]: Учебник.-М.: ИНФРА-М, 2007.-237с. – (Среднее профессиональное образование).

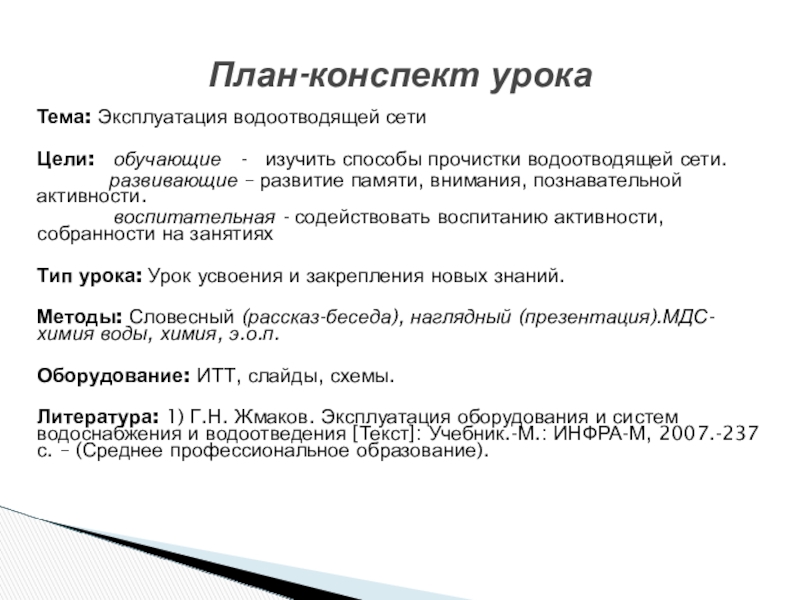

План-конспект урока

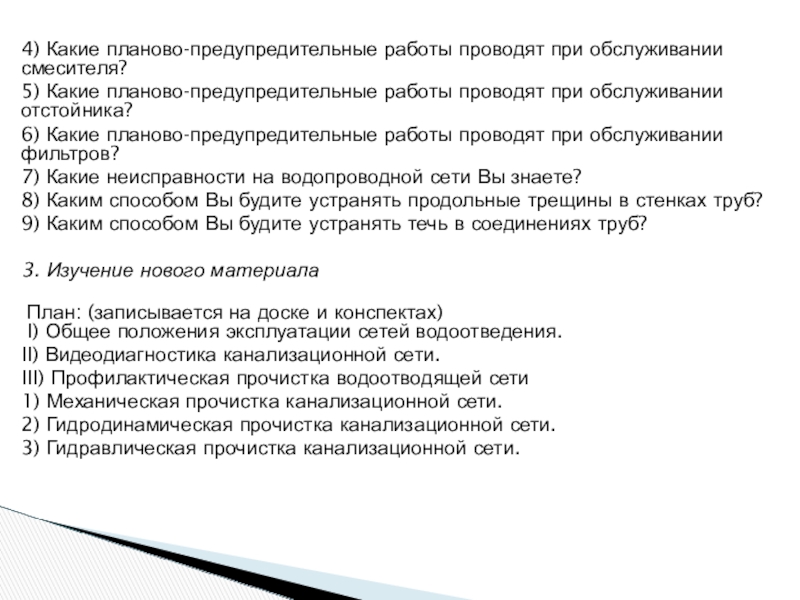

проводят при обслуживании отстойника?
6) Какие планово-предупредительные работы проводят при обслуживании фильтров?
7) Какие неисправности на водопроводной сети Вы знаете?
8) Каким способом Вы будите устранять продольные трещины в стенках труб?
9) Каким способом Вы будите устранять течь в соединениях труб?

3. Изучение нового материала
План: (записывается на доске и конспектах) І) Общее положения эксплуатации сетей водоотведения.
II) Видеодиагностика канализационной сети.
III) Профилактическая прочистка водоотводящей сети
1) Механическая прочистка канализационной сети.
2) Гидродинамическая прочистка канализационной сети.
3) Гидравлическая прочистка канализационной сети.

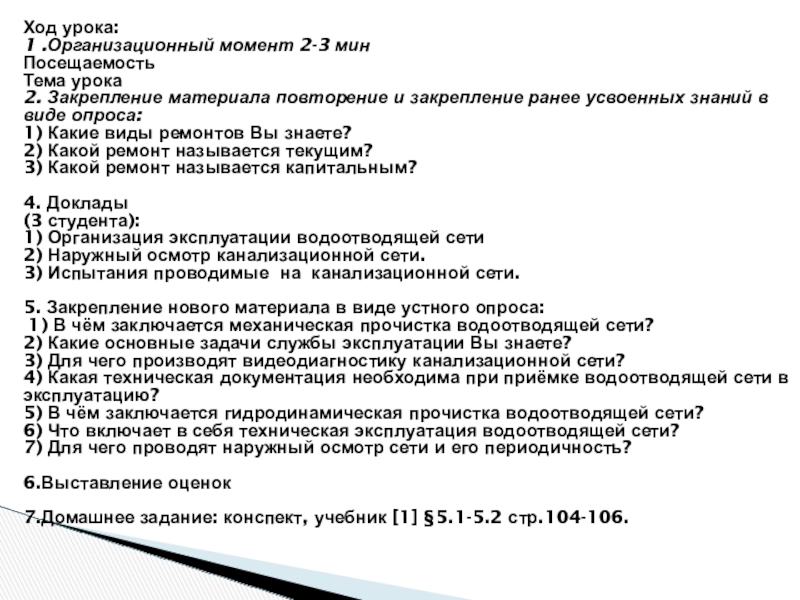

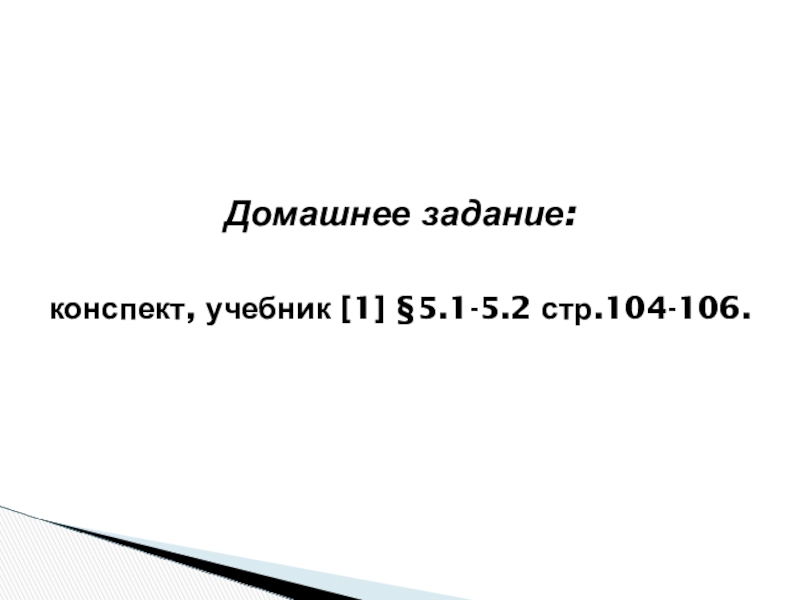

и закрепление ранее усвоенных знаний в виде опроса: 1) Какие виды ремонтов Вы знаете? 2) Какой ремонт называется текущим? 3) Какой ремонт называется капитальным? 4. Доклады (3 студента): 1) Организация эксплуатации водоотводящей сети 2) Наружный осмотр канализационной сети. 3) Испытания проводимые на канализационной сети. 5. Закрепление нового материала в виде устного опроса: 1) В чём заключается механическая прочистка водоотводящей сети? 2) Какие основные задачи службы эксплуатации Вы знаете? 3) Для чего производят видеодиагностику канализационной сети? 4) Какая техническая документация необходима при приёмке водоотводящей сети в эксплуатацию? 5) В чём заключается гидродинамическая прочистка водоотводящей сети? 6) Что включает в себя техническая эксплуатация водоотводящей сети? 7) Для чего проводят наружный осмотр сети и его периодичность? 6.Выставление оценок 7.Домашнее задание: конспект, учебник [1] §5.1-5.2 стр.104-106.

Мария

обследование труб – серьезная и ответственная операция, которая проводится при помощи современного, высокотехнологического оборудования. Диагностика канализационных труб поможет Вам получить наиболее точное представление о состоянии канализационной системы объекта. Видеодиагностика труб канализации позволяет наблюдать за происходящим на глубине и внутри трубопроводов и скважин, при помощи видеокамеры и монитора.

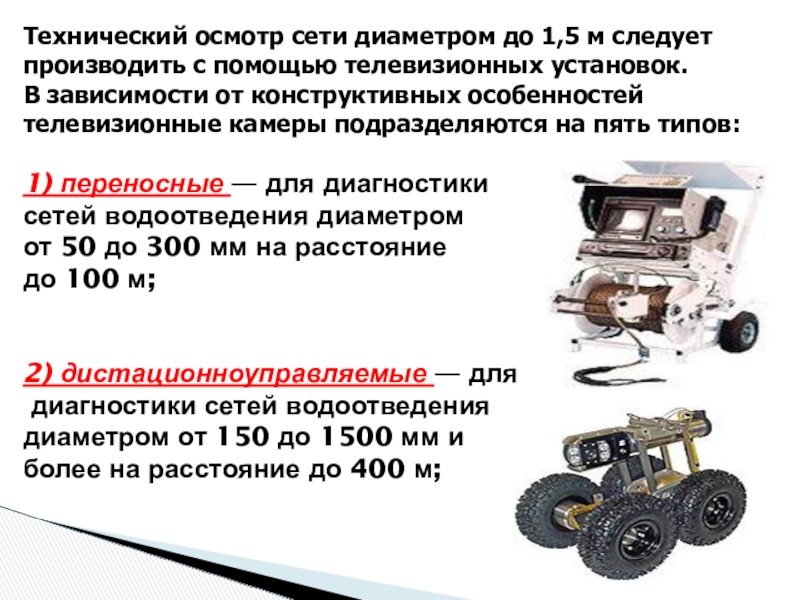

телевизионных установок. В зависимости от конструктивных особенностей телевизион­ные камеры подразделяются на пять типов: 1) переносные — для диагностики сетей водоотведения диаметром от 50 до 300 мм на расстояние до 100 м; 2) дистационноуправляемые — для диагностики сетей водоотведения диаметром от 150 до 1500 мм и более на расстояние до 400 м;

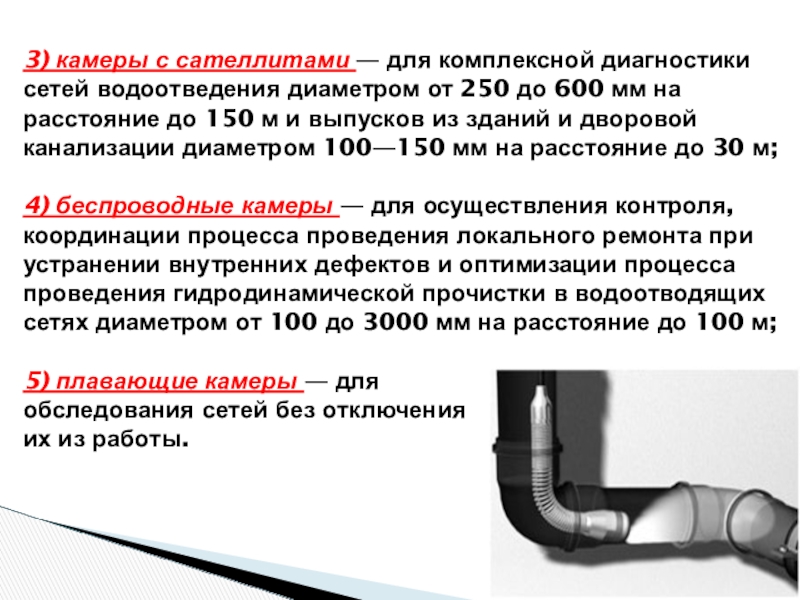

от 250 до 600 мм на расстояние до 150 м и выпусков из зданий и дворовой канализации диаметром 100—150 мм на расстояние до 30 м; 4) беспроводные камеры — для осуществления контроля, коорди­нации процесса проведения локального ремонта при устранении внутренних дефектов и оптимизации процесса проведения гидро­динамической прочистки в водоотводящих сетях диаметром от 100 до 3000 мм на расстояние до 100 м; 5) плавающие камеры — для обследования сетей без отключения их из работы.

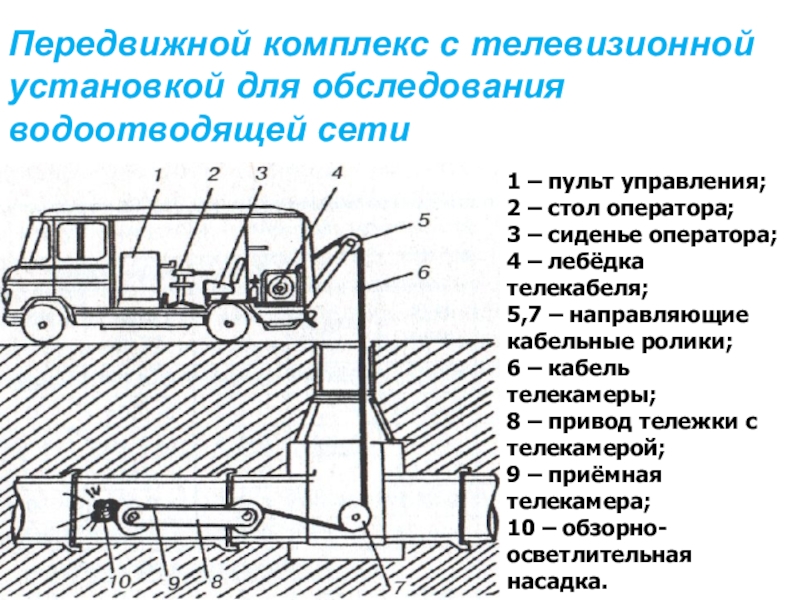

управления;
2 – стол оператора;
3 – сиденье оператора;
4 – лебёдка телекабеля;
5,7 – направляющие кабельные ролики;
6 – кабель телекамеры;
8 – привод тележки с телекамерой;
9 – приёмная телекамера;
10 – обзорно-осветлительная насадка.

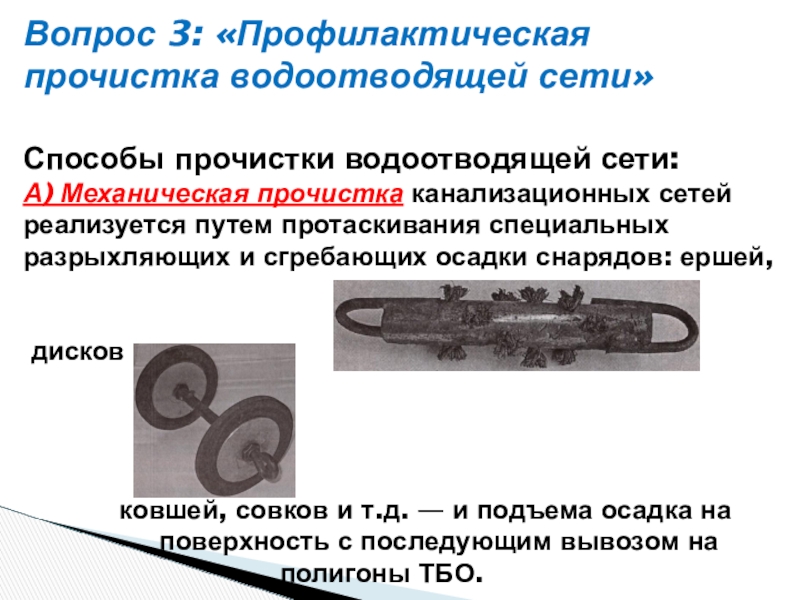

канализационных сетей реализуется путем протаскивания специальных разрыхляющих и сгребающих осадки снарядов: ершей, дисков ковшей, совков и т.д. — и подъема осадка на поверхность с последующим вывозом на полигоны ТБО.

1,5 – моторные лебёдки с краном-укосиной; 2 – ковш; 3 – контейнеры;
4 – съёмный подшелыжный блок.

– створки;
4 – петли для соединения створок;
5 – передние скобы;
6 – направление движения тросов.

Б) ковш с закрытыми створками

1 – направление движение троса;
2 – задняя скоба;
3 – корпус ковша;
4 – боковая планка;
5 – створки.

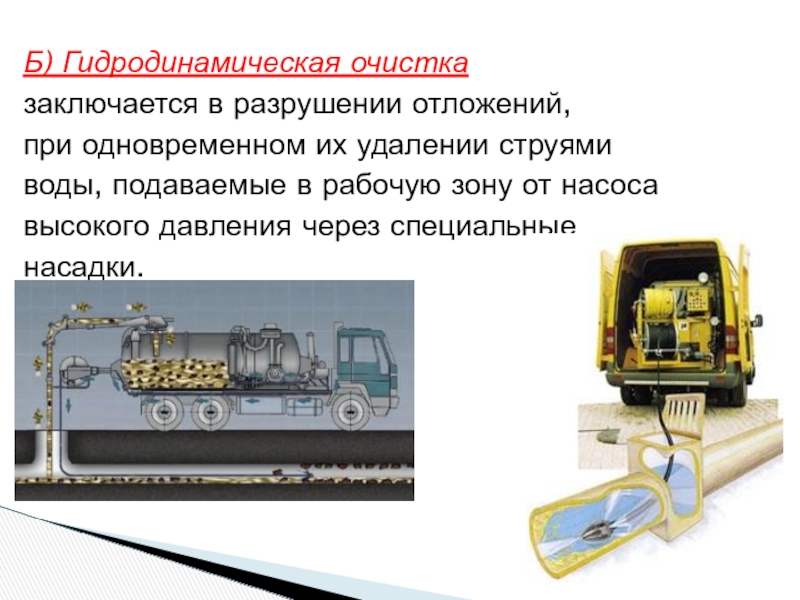

воды, подаваемые в рабочую зону от насоса
высокого давления через специальные
насадки.

К кольцу шара, заполненного воздухом, привязывают тросик, после чего шар из колодца заправляют в трубу. Между шаром и стенками трубы колодца должен быть некоторый свободный зазор.

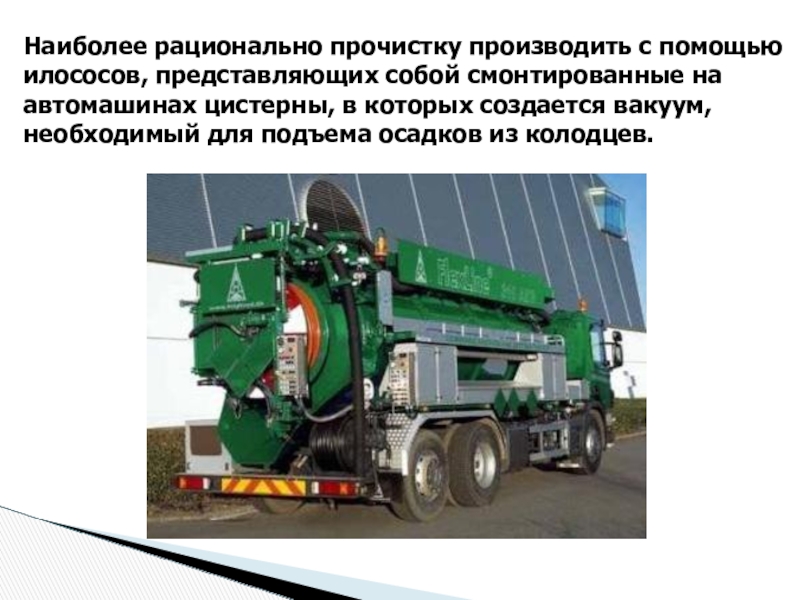

автомашинах цистерны, в которых создается вакуум, необходимый для подъема осадков из колодцев.

на: - проходные применяются для мойки труб с диаметрами от 50 до 800 мм. Причем среди них есть насадки («копья»), которые могут проходить полностью заиленные трубы; - реверсивные в основном используются для аварийной прочистки засоров и преград в трубах, для борьбы с жировыми отложениями;

(свыше 800 мм) и коллекторах.





ротационные применяют для очистки стенок труб боковыми вращающимися струями, а также для разрушения твердых включений (корней, цементных образований) в трубах вращающимся ротором с ударными «молотками», цепями, ножами и т.п.

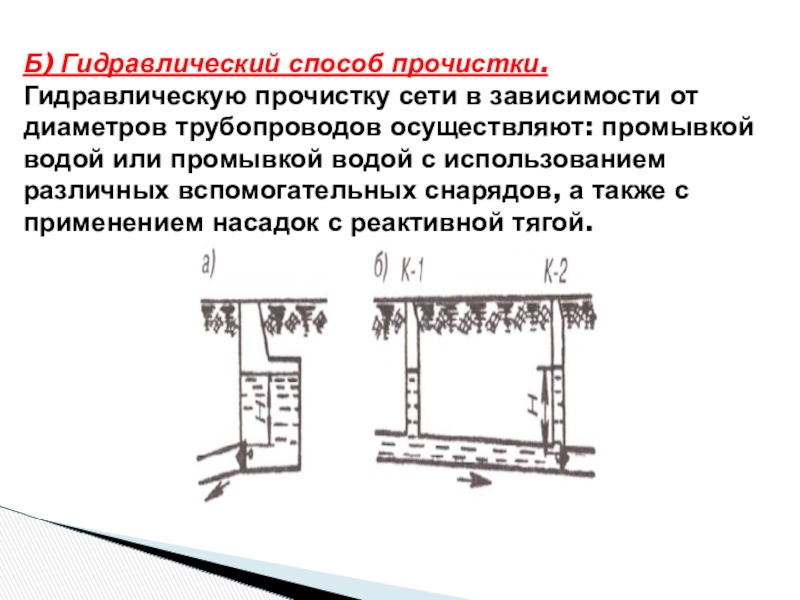

осуществляют: промывкой водой или промывкой водой с использованием различных вспомогательных снарядов, а также с применением насадок с реактивной тягой.

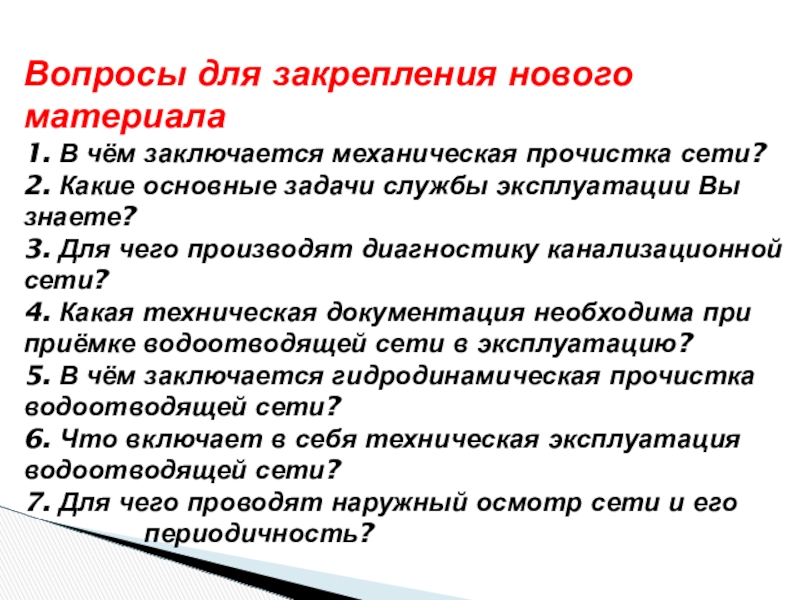

Какие основные задачи службы эксплуатации Вы знаете? 3. Для чего производят диагностику канализационной сети? 4. Какая техническая документация необходима при приёмке водоотводящей сети в эксплуатацию? 5. В чём заключается гидродинамическая прочистка водоотводящей сети? 6. Что включает в себя техническая эксплуатация водоотводящей сети? 7. Для чего проводят наружный осмотр сети и его периодичность?
