Презентация, доклад Эксплуатация и хранение газовых баллонов и аппатаруры
Содержание
- 1. Презентация Эксплуатация и хранение газовых баллонов и аппатаруры
- 2. Укажите на рисунке из каких частей состоит баллон

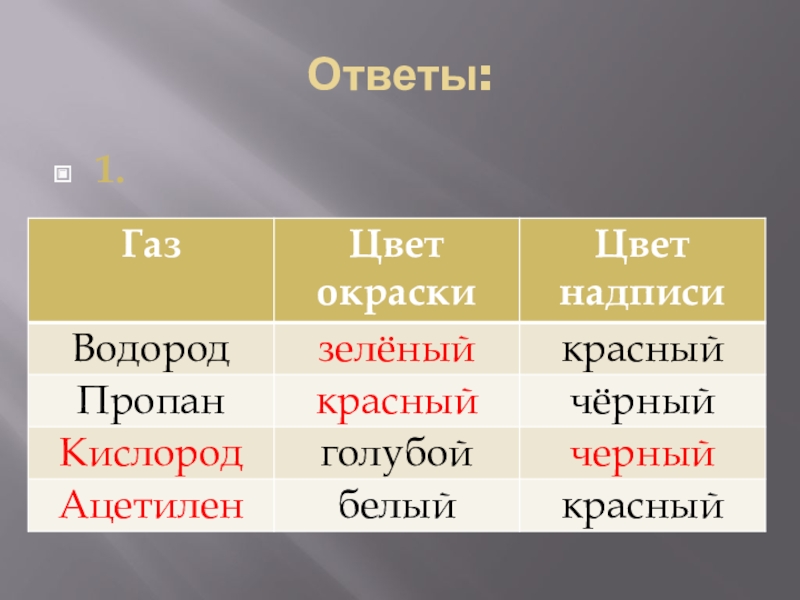

- 3. Ответы:1.
- 4. 2. «Манометр… - это устройство для измерения
- 5. 3. а) Латунь4. б) Красный5. а) для
- 6. Критерии оценивания:от 5 до 6 прав. ответов

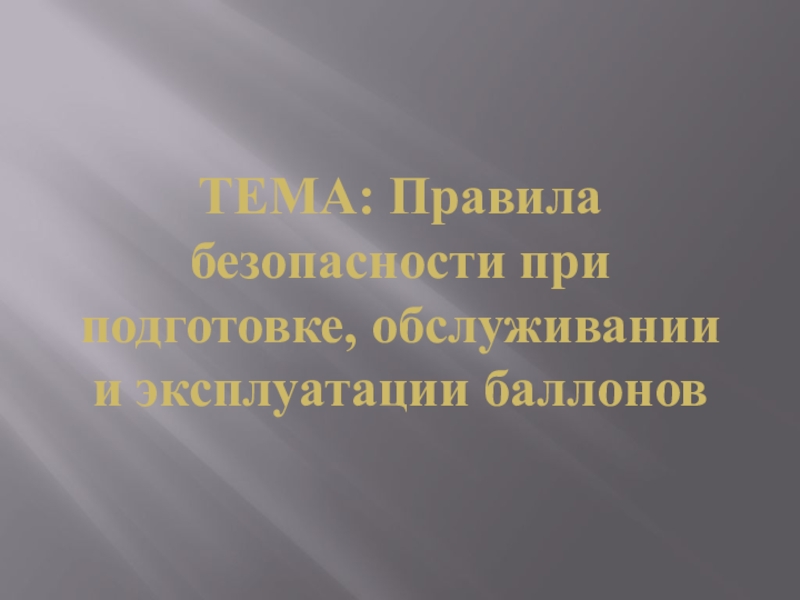

- 7. ТЕМА: Правила безопасности при подготовке, обслуживании и эксплуатации баллонов
- 8. Слайд 8

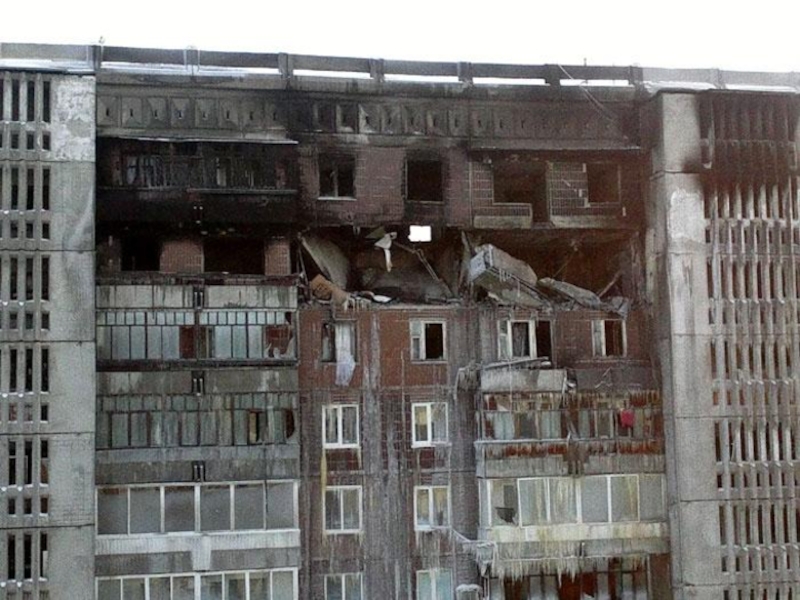

- 9. Последствия взрыва
- 10. Автомобиль
- 11. Слайд 11
- 12. Слайд 12
- 13. Причины взрывов:- дефекты и неточности, допущенные при
- 14. ОпасностьОстаточное давление в баллоне должно быть не
- 15. Баллоны подвергаются периодическому освидетельствованию не реже чем
- 16. 1. Неисправность вентиля 2. Износ резьбы
- 17. Баллоны не допускаются к использованию, если:РЕДУКТОР: при
- 18. Баллоны не допускаются к использованию, если:МАНОМЕТР: отсутствует
- 19. Баллоны не допускаются к использованию, если:ВЕНТИЛЬ: отсутствует
- 20. Газовые баллоны: транспортировка и хранение
- 21. Транспортировка На автомобиле: Баллоны укладывают горизонтально в
- 22. Транспортировка В специальном контейнере: Баллоны перевозятся в
- 23. Доставка баллонов к месту работ Перевозка на
- 24. Доставка баллонов к месту работ Кантование на башмаке в наклонном положении

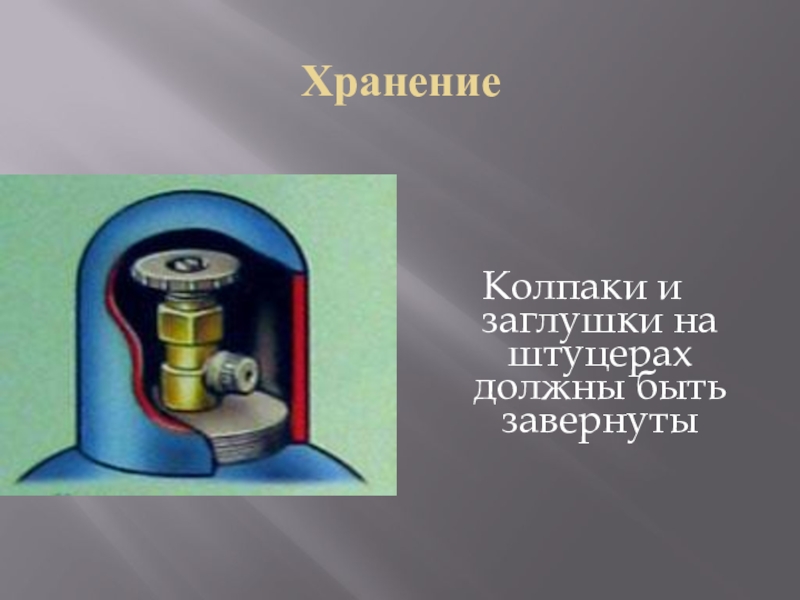

- 25. ХранениеКолпаки и заглушки на штуцерах должны быть завернуты
- 26. Хранение баллонов 1. Расстояние до отопительных приборов
- 27. Хранение баллонов Баллоны должны быть защищены от
- 28. Хранение баллонов Вентили должны быть направлены
- 29. Хранение баллонов При вертикальном хранении баллоны
- 30. Хранение баллонов Запрещается хранить баллоны в подвалах

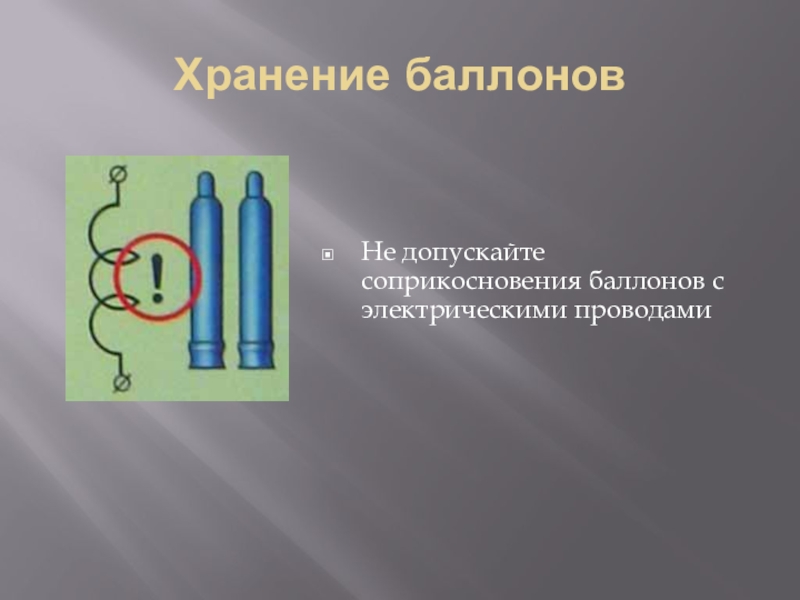

- 31. Хранение баллонов Не допускайте соприкосновения баллонов с электрическими проводами

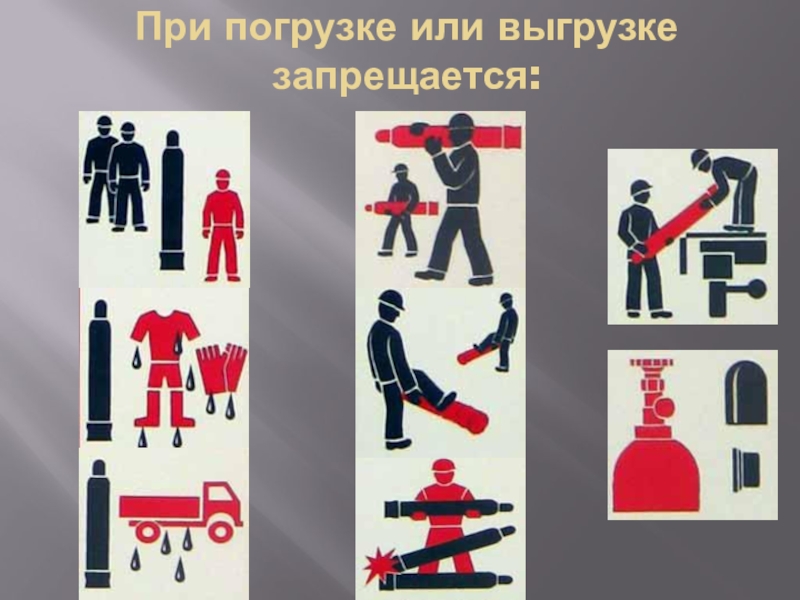

- 32. При погрузке или выгрузке запрещается:
- 33. Составить «Кроссворд» использую 10 словДомашнее задание:
- 34. Рефлексия1. Урок был интересным и плодотворным,
- 35. Спасибо за внимание!

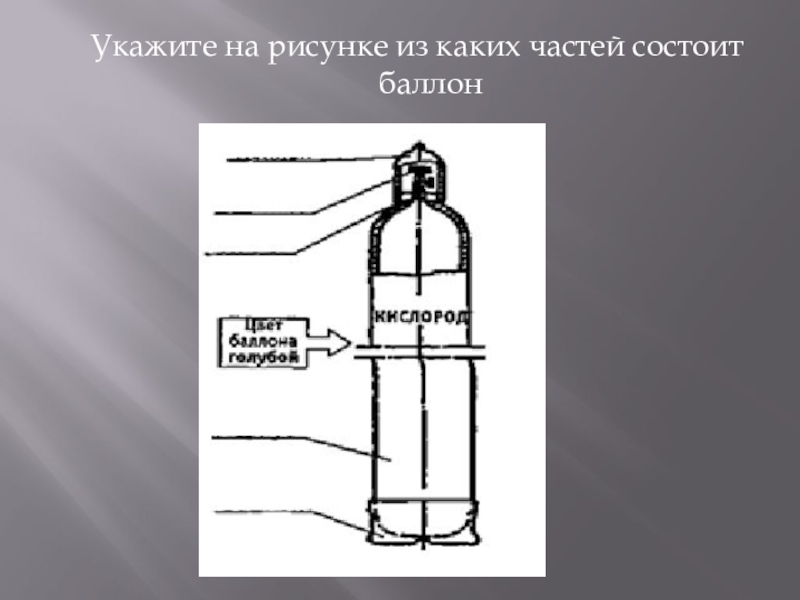

Укажите на рисунке из каких частей состоит баллон
Слайд 42.

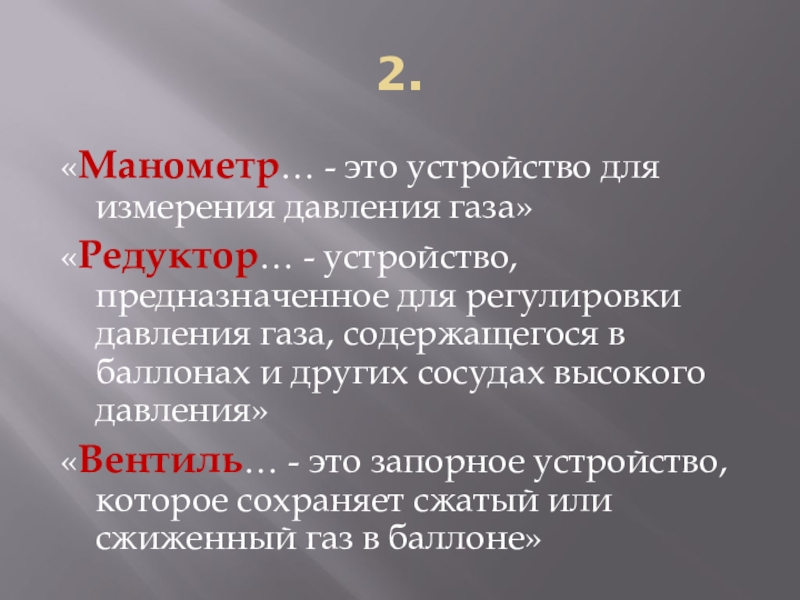

«Манометр… - это устройство для измерения давления газа»
«Редуктор… - устройство,
предназначенное для регулировки давления газа, содержащегося в баллонах и других сосудах высокого давления»
«Вентиль… - это запорное устройство, которое сохраняет сжатый или сжиженный газ в баллоне»
«Вентиль… - это запорное устройство, которое сохраняет сжатый или сжиженный газ в баллоне»

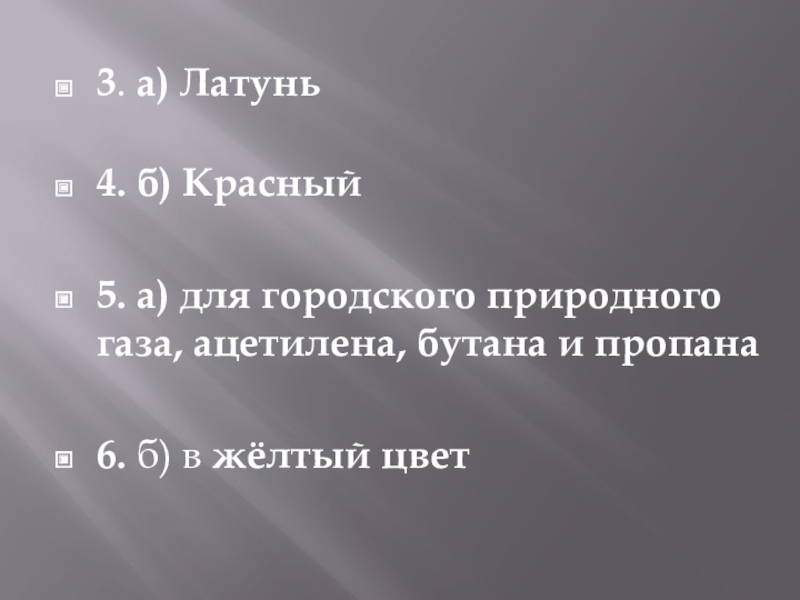

Слайд 53. а) Латунь
4. б) Красный
5. а) для городского природного газа, ацетилена,
бутана и пропана
6. б) в жёлтый цвет
6. б) в жёлтый цвет

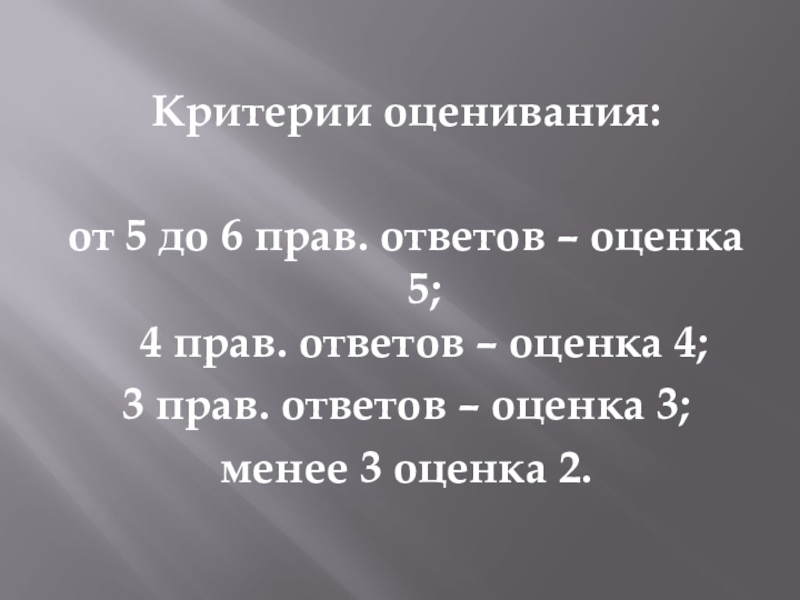

Слайд 6Критерии оценивания:
от 5 до 6 прав. ответов – оценка 5;
4 прав.
ответов – оценка 4;
3 прав. ответов – оценка 3;
менее 3 оценка 2.
3 прав. ответов – оценка 3;
менее 3 оценка 2.

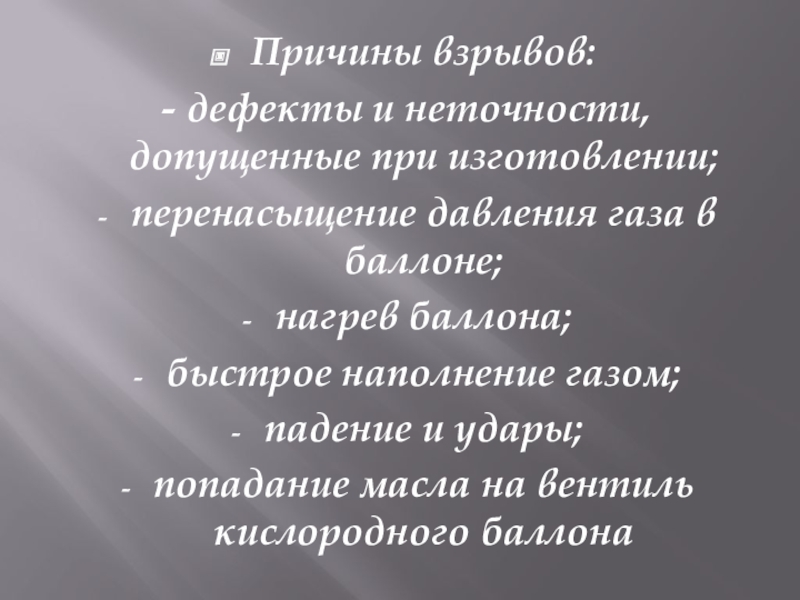

Слайд 13Причины взрывов:
- дефекты и неточности, допущенные при изготовлении;
перенасыщение давления газа в
баллоне;
нагрев баллона;
быстрое наполнение газом;
падение и удары;
попадание масла на вентиль кислородного баллона
нагрев баллона;
быстрое наполнение газом;
падение и удары;
попадание масла на вентиль кислородного баллона

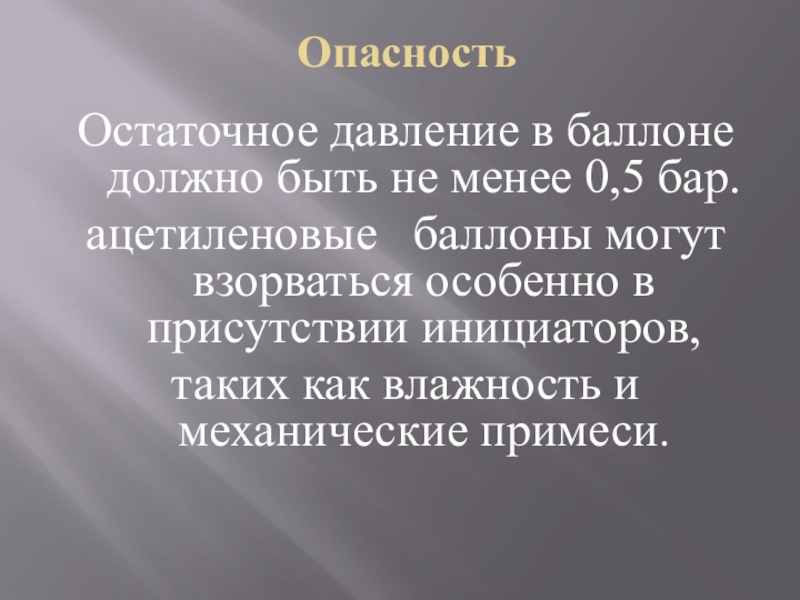

Слайд 14Опасность
Остаточное давление в баллоне должно быть не менее 0,5 бар.
ацетиленовые
баллоны могут взорваться особенно в присутствии инициаторов,
таких как влажность и механические примеси.
таких как влажность и механические примеси.

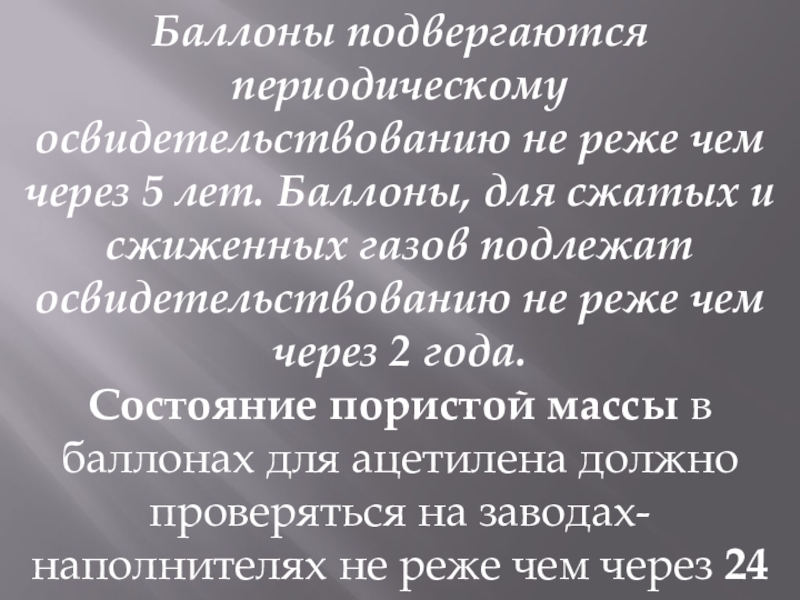

Слайд 15Баллоны подвергаются периодическому освидетельствованию не реже чем через 5 лет. Баллоны,
для сжатых и сжиженных газов подлежат освидетельствованию не реже чем через 2 года.
Состояние пористой массы в баллонах для ацетилена должно проверяться на заводах-наполнителях не реже чем через 24 месяца
Состояние пористой массы в баллонах для ацетилена должно проверяться на заводах-наполнителях не реже чем через 24 месяца

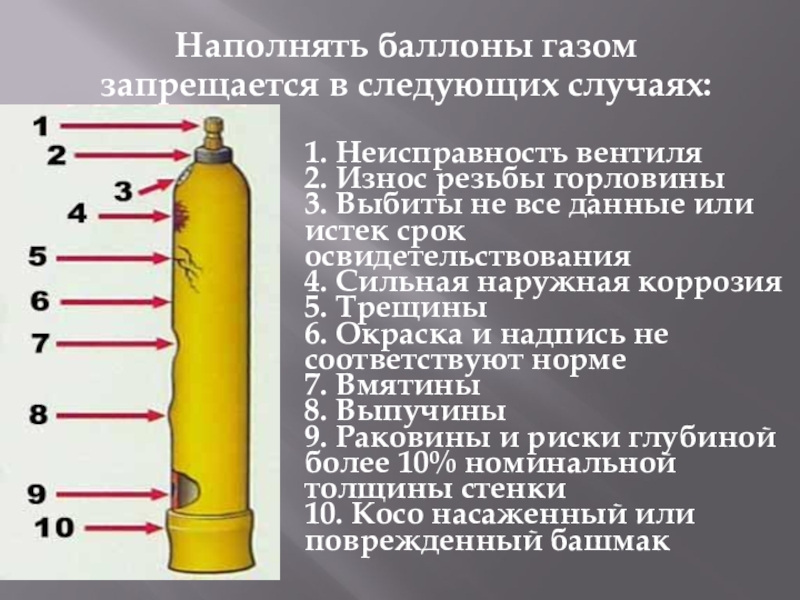

Слайд 16
1. Неисправность вентиля
2. Износ резьбы горловины
3. Выбиты не все данные или
истек срок освидетельствования
4. Сильная наружная коррозия
5. Трещины
6. Окраска и надпись не соответствуют норме
7. Вмятины
8. Выпучины
9. Раковины и риски глубиной более 10% номинальной толщины стенки
10. Косо насаженный или поврежденный башмак
Наполнять баллоны газом запрещается в следующих случаях:
Слайд 17Баллоны не допускаются к использованию, если:
РЕДУКТОР:
при полностью вывернутом регулировочном винте газ
проходит в рабочую камеру
повреждена резьба накидной гайки
неисправен один или оба манометра
давление в рабочей камере после прекращения подачи газа повысилось
повреждена резьба накидной гайки
неисправен один или оба манометра
давление в рабочей камере после прекращения подачи газа повысилось

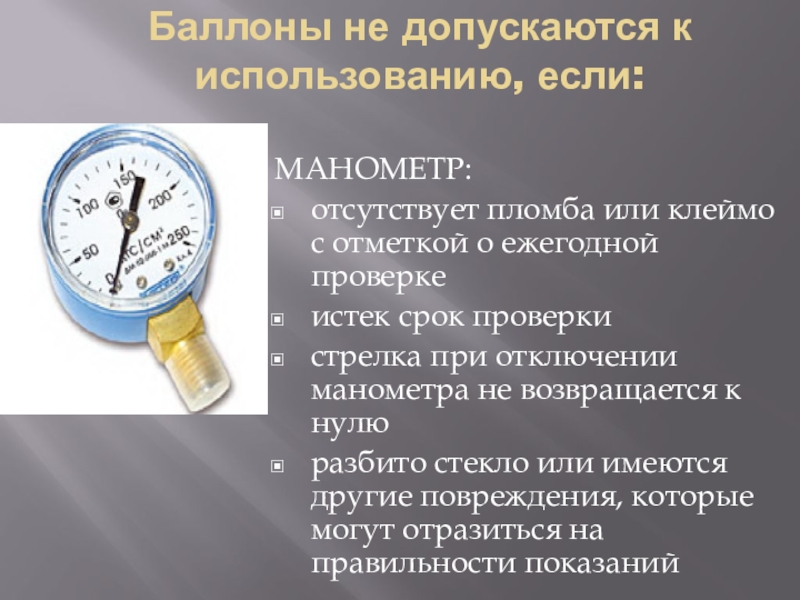

Слайд 18Баллоны не допускаются к использованию, если:
МАНОМЕТР:
отсутствует пломба или клеймо с
отметкой о ежегодной проверке
истек срок проверки
стрелка при отключении манометра не возвращается к нулю
разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний
истек срок проверки
стрелка при отключении манометра не возвращается к нулю
разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний

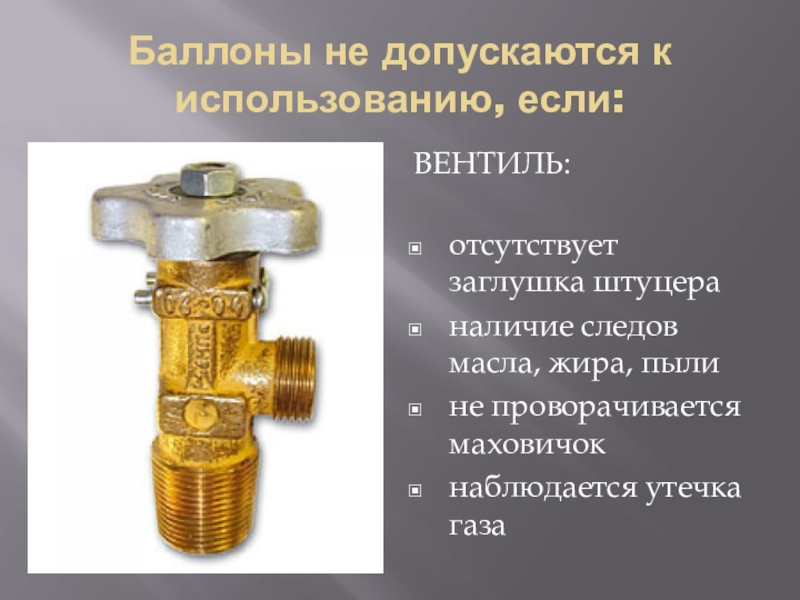

Слайд 19Баллоны не допускаются к использованию, если:
ВЕНТИЛЬ:
отсутствует заглушка штуцера
наличие следов масла,
жира, пыли
не проворачивается маховичок
наблюдается утечка газа
не проворачивается маховичок
наблюдается утечка газа

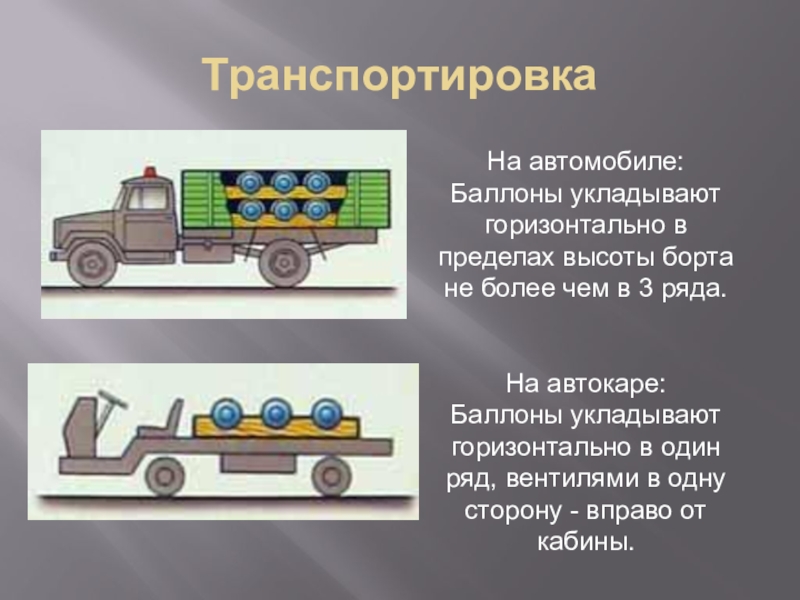

Слайд 21Транспортировка
На автомобиле:
Баллоны укладывают горизонтально в пределах высоты борта не
более чем в 3 ряда.
На автокаре: Баллоны укладывают горизонтально в один ряд, вентилями в одну сторону - вправо от кабины.
На автокаре: Баллоны укладывают горизонтально в один ряд, вентилями в одну сторону - вправо от кабины.

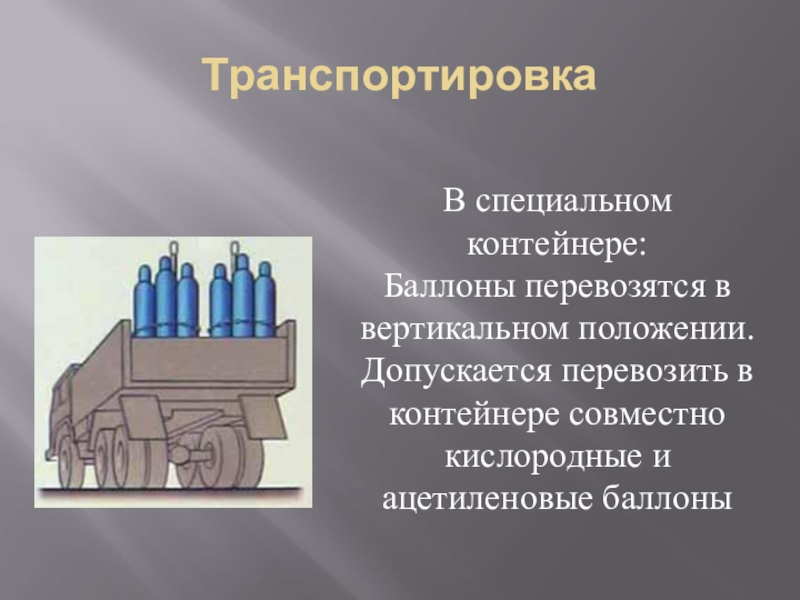

Слайд 22Транспортировка
В специальном контейнере:
Баллоны перевозятся в вертикальном положении.
Допускается перевозить в контейнере
совместно кислородные и ацетиленовые баллоны

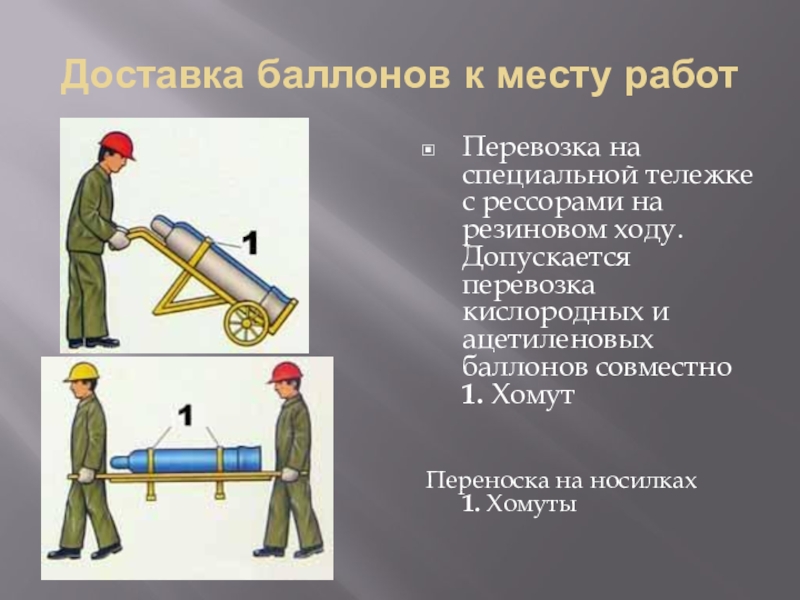

Слайд 23Доставка баллонов к месту работ
Перевозка на специальной тележке с рессорами
на резиновом ходу. Допускается перевозка кислородных и ацетиленовых баллонов совместно
1. Хомут
Переноска на носилках 1. Хомуты
Переноска на носилках 1. Хомуты

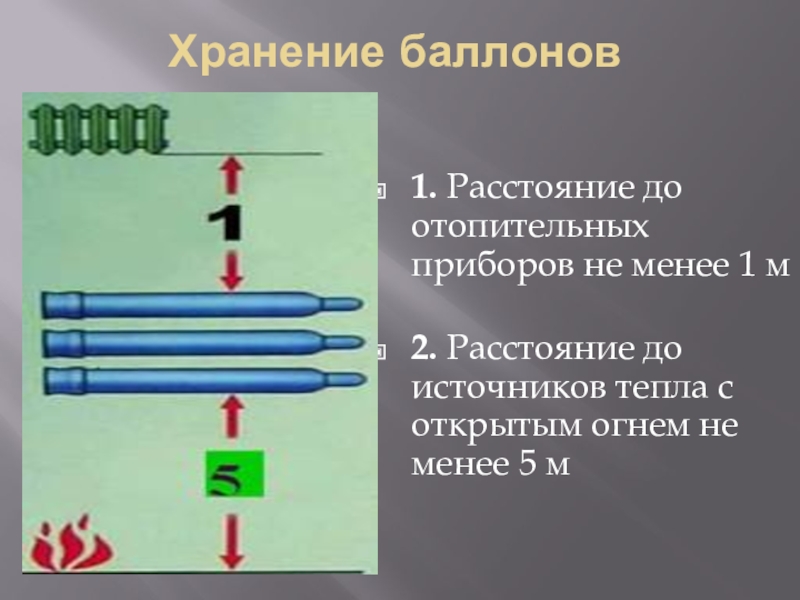

Слайд 26Хранение баллонов
1. Расстояние до отопительных приборов не менее 1 м
2.
Расстояние до источников тепла с открытым огнем не менее 5 м

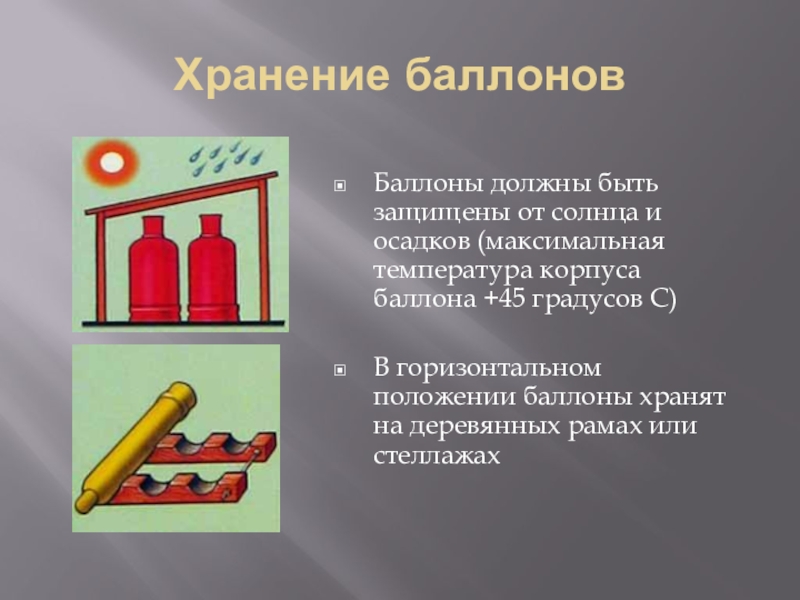

Слайд 27Хранение баллонов
Баллоны должны быть защищены от солнца и осадков
(максимальная температура корпуса баллона +45 градусов С)
В горизонтальном положении баллоны хранят на деревянных рамах или стеллажах
В горизонтальном положении баллоны хранят на деревянных рамах или стеллажах

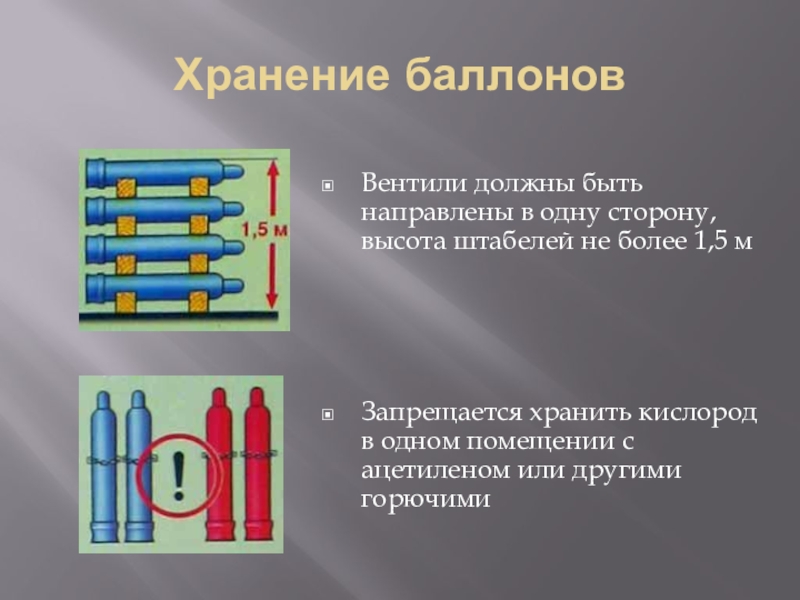

Слайд 28Хранение баллонов
Вентили должны быть направлены в одну сторону, высота
штабелей не более 1,5 м
Запрещается хранить кислород в одном помещении с ацетиленом или другими горючими
Запрещается хранить кислород в одном помещении с ацетиленом или другими горючими

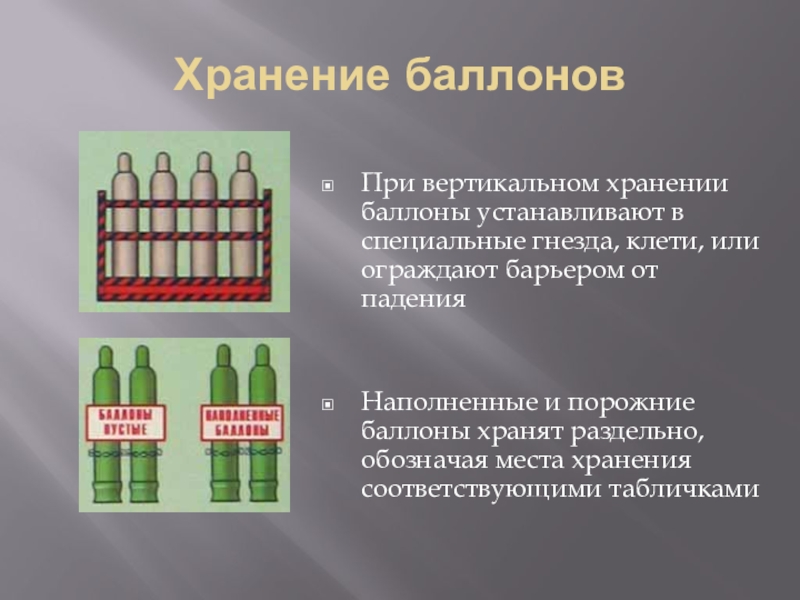

Слайд 29Хранение баллонов
При вертикальном хранении баллоны устанавливают в специальные
гнезда, клети, или ограждают барьером от падения
Наполненные и порожние баллоны хранят раздельно, обозначая места хранения соответствующими табличками
Наполненные и порожние баллоны хранят раздельно, обозначая места хранения соответствующими табличками
Слайд 30Хранение баллонов
Запрещается хранить баллоны в подвалах и на чердаках
Запрещается
в местах хранения баллонов размещать легковоспламеняющиеся и горючие
Слайд 34Рефлексия
1. Урок был интересным и плодотворным, Ваше настроение отличное
2.
Урок прошёл обычно, Ваше настроение среднее
3. Урок не интересный, скучный. Настроение испортилось.
