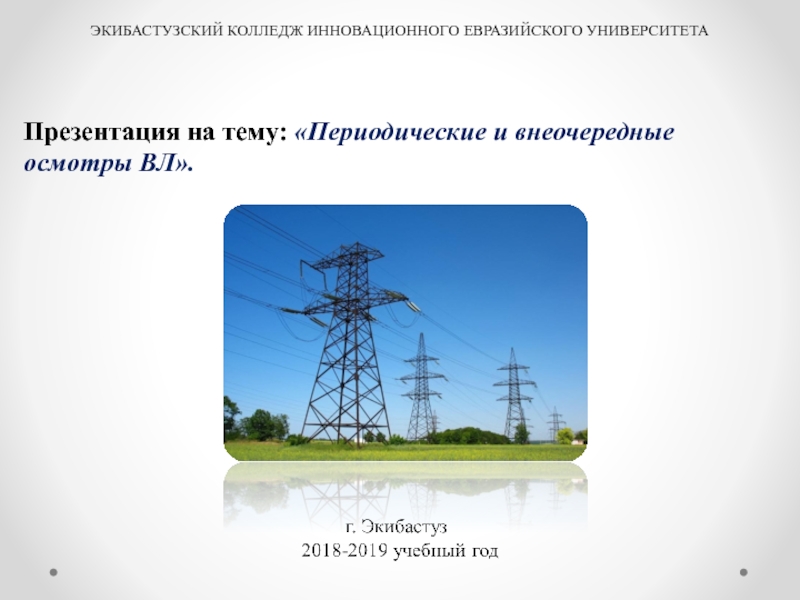

Презентация, доклад Эксплуатация электрооборудования электрических станций и подстанций

ВЛ».

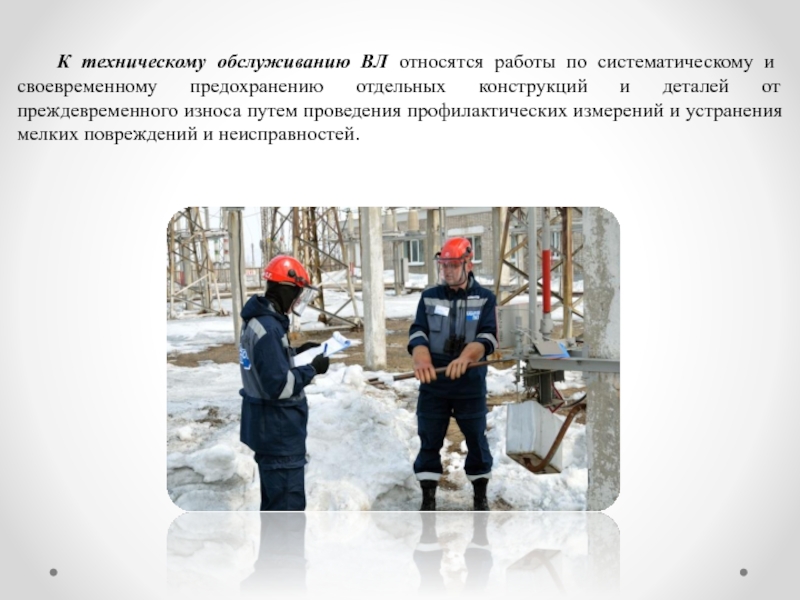

отдельных конструкций и деталей от преждевременного износа путем проведения профилактических измерений и устранения мелких повреждений и неисправностей.

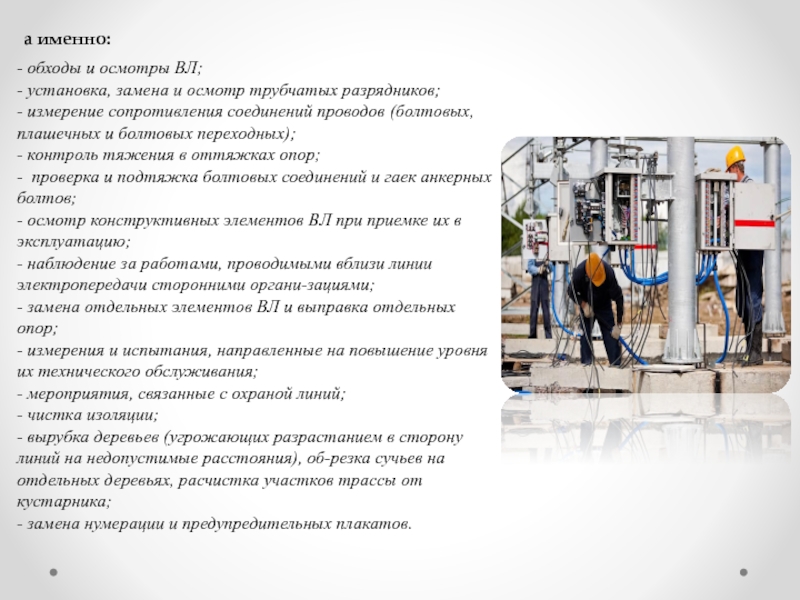

измерение сопротивления соединений проводов (болтовых, плашечных и болтовых переходных); - контроль тяжения в оттяжках опор; - проверка и подтяжка болтовых соединений и гаек анкерных болтов; - осмотр конструктивных элементов ВЛ при приемке их в эксплуатацию; - наблюдение за работами, проводимыми вблизи линии электропередачи сторонними органи-зациями; - замена отдельных элементов ВЛ и выправка отдельных опор; - измерения и испытания, направленные на повышение уровня их технического обслуживания; - мероприятия, связанные с охраной линий; - чистка изоляции; - вырубка деревьев (угрожающих разрастанием в сторону линий на недопустимые расстояния), об-резка сучьев на отдельных деревьях, расчистка участков трассы от кустарника; - замена нумерации и предупредительных плакатов.

а именно:

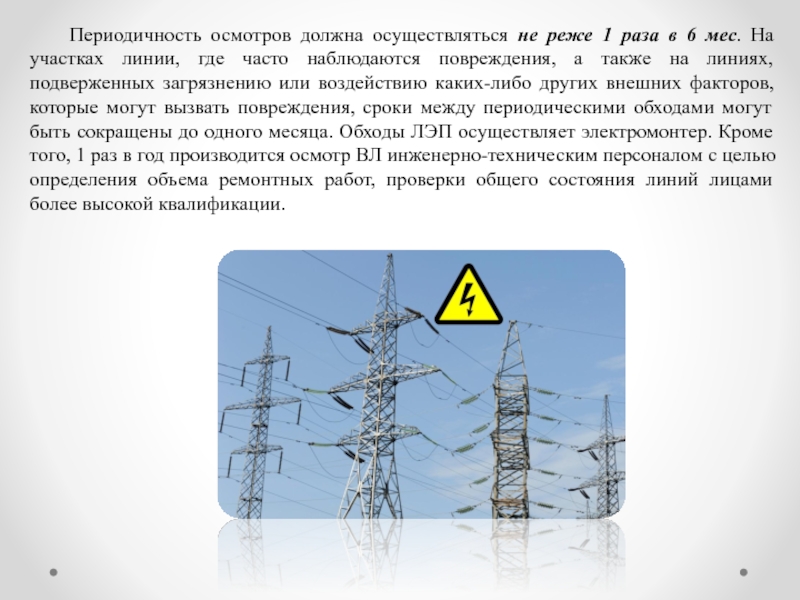

На участках линии, где часто наблюдаются повреждения, а также на линиях, подверженных загрязнению или воздействию каких-либо других внешних факторов, которые могут вызвать повреждения, сроки между периодическими обходами могут быть сокращены до одного месяца. Обходы ЛЭП осуществляет электромонтер. Кроме того, 1 раз в год производится осмотр ВЛ инженерно-техническим персоналом с целью определения объема ремонтных работ, проверки общего состояния линий лицами более высокой квалификации.

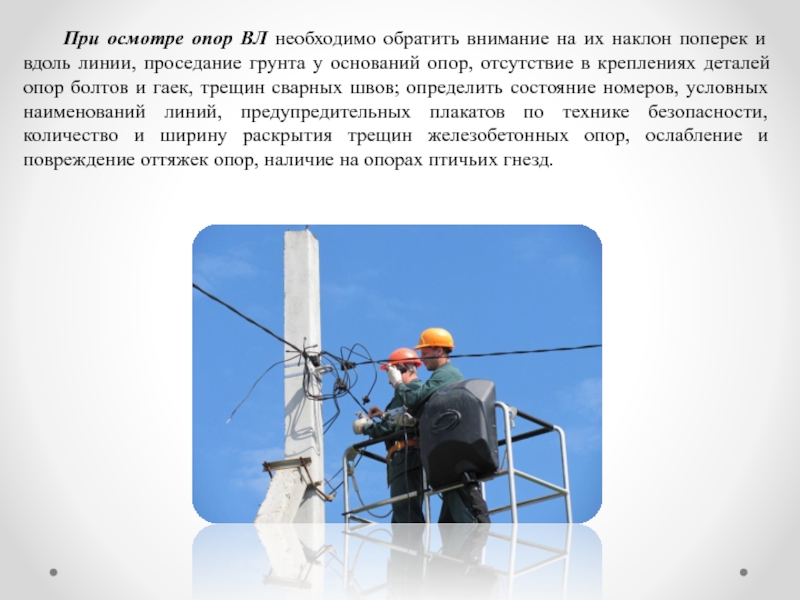

и вдоль линии, проседание грунта у оснований опор, отсутствие в креплениях деталей опор болтов и гаек, трещин сварных швов; определить состояние номеров, условных наименований линий, предупредительных плакатов по технике безопасности, количество и ширину раскрытия трещин железобетонных опор, ослабление и повреждение оттяжек опор, наличие на опорах птичьих гнезд.

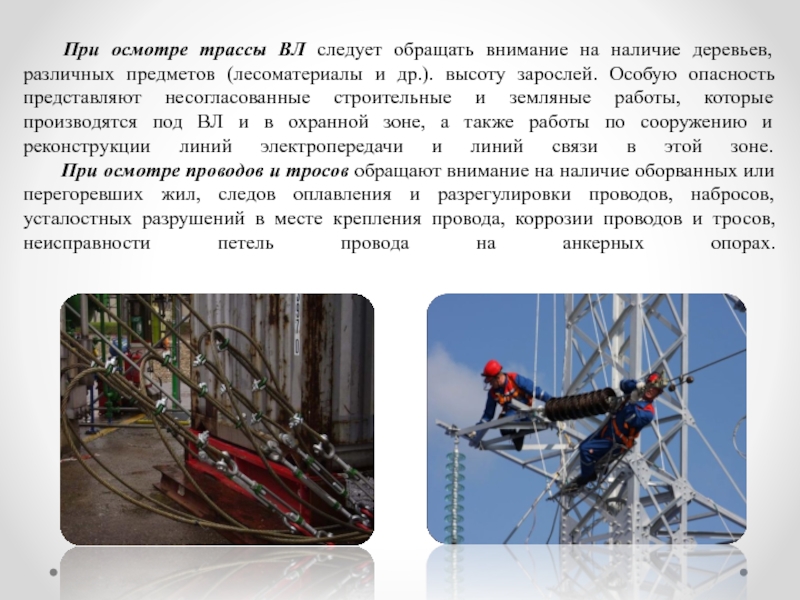

предметов (лесоматериалы и др.). высоту зарослей. Особую опасность представляют несогласованные строительные и земляные работы, которые производятся под ВЛ и в охранной зоне, а также работы по сооружению и реконструкции линий электропередачи и линий связи в этой зоне. При осмотре проводов и тросов обращают внимание на наличие оборванных или перегоревших жил, следов оплавления и разрегулировки проводов, набросов, усталостных разрушений в месте крепления провода, коррозии проводов и тросов, неисправности петель провода на анкерных опорах.

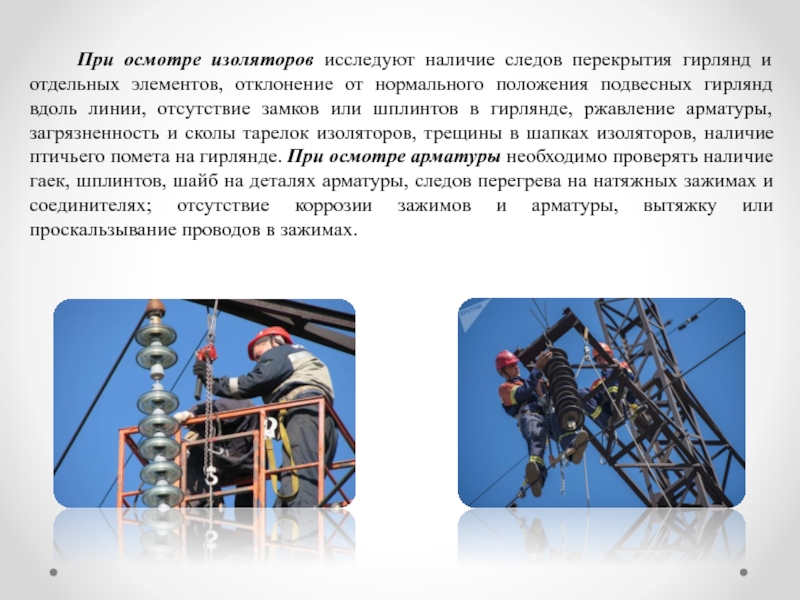

перекрытия гирлянд и отдельных элементов, отклонение от нормального положения подвесных гирлянд вдоль линии, отсутствие замков или шплинтов в гирлянде, ржавление арматуры, загрязненность и сколы тарелок изоляторов, трещины в шапках изоляторов, наличие птичьего помета на гирлянде. При осмотре арматуры необходимо проверять наличие гаек, шплинтов, шайб на деталях арматуры, следов перегрева на натяжных зажимах и соединителях; отсутствие коррозии зажимов и арматуры, вытяжку или проскальзывание проводов в зажимах.

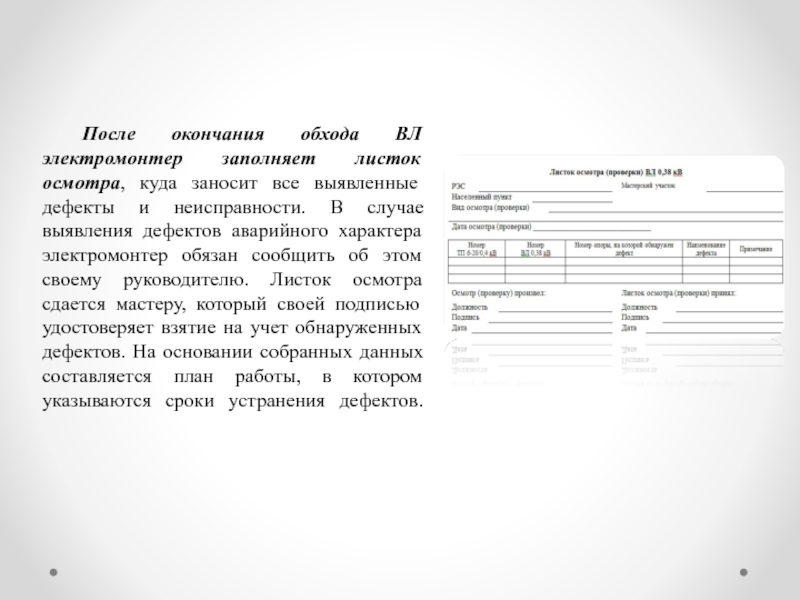

выявленные дефекты и неисправности. В случае выявления дефектов аварийного характера электромонтер обязан сообщить об этом своему руководителю. Листок осмотра сдается мастеру, который своей подписью удостоверяет взятие на учет обнаруженных дефектов. На основании собранных данных составляется план работы, в котором указываются сроки устранения дефектов.

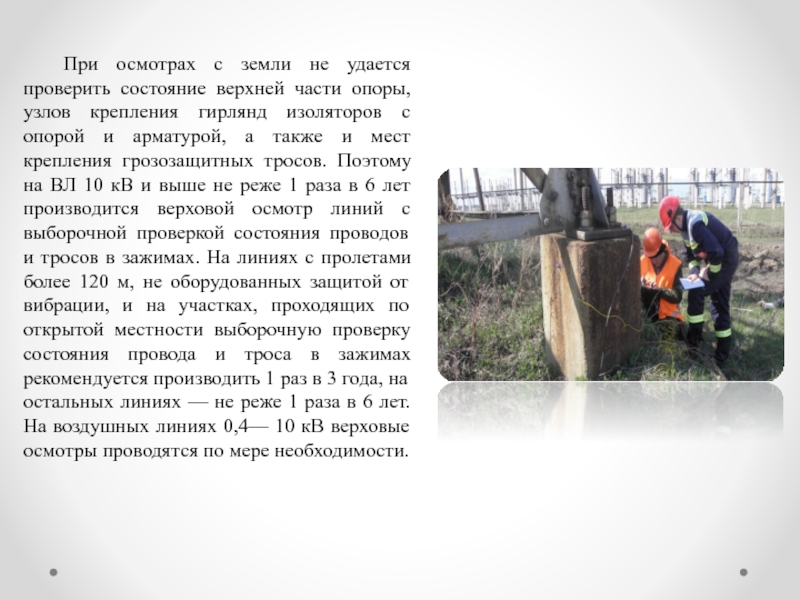

узлов крепления гирлянд изоляторов с опорой и арматурой, а также и мест крепления грозозащитных тросов. Поэтому на ВЛ 10 кВ и выше не реже 1 раза в 6 лет производится верховой осмотр линий с выборочной проверкой состояния проводов и тросов в зажимах. На линиях с пролетами более 120 м, не оборудованных защитой от вибрации, и на участках, проходящих по открытой местности выборочную проверку состояния провода и троса в зажимах рекомендуется производить 1 раз в 3 года, на остальных линиях — не реже 1 раза в 6 лет. На воздушных линиях 0,4— 10 кВ верховые осмотры проводятся по мере необходимости.

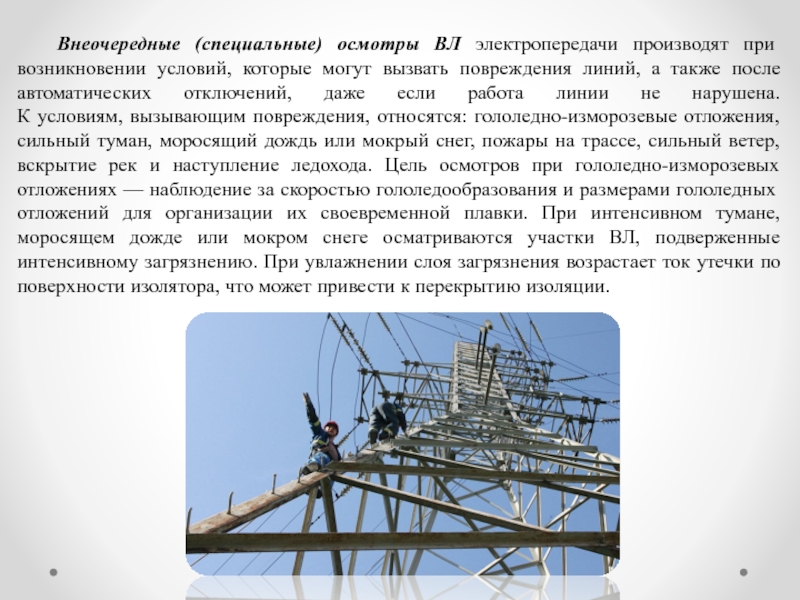

вызвать повреждения линий, а также после автоматических отключений, даже если работа линии не нарушена. К условиям, вызывающим повреждения, относятся: гололедно-изморозевые отложения, сильный туман, моросящий дождь или мокрый снег, пожары на трассе, сильный ветер, вскрытие рек и наступление ледохода. Цель осмотров при гололедно-изморозевых отложениях — наблюдение за скоростью гололедообразования и размерами гололедных отложений для организации их своевременной плавки. При интенсивном тумане, моросящем дожде или мокром снеге осматриваются участки ВЛ, подверженные интенсивному загрязнению. При увлажнении слоя загрязнения возрастает ток утечки по поверхности изолятора, что может привести к перекрытию изоляции.

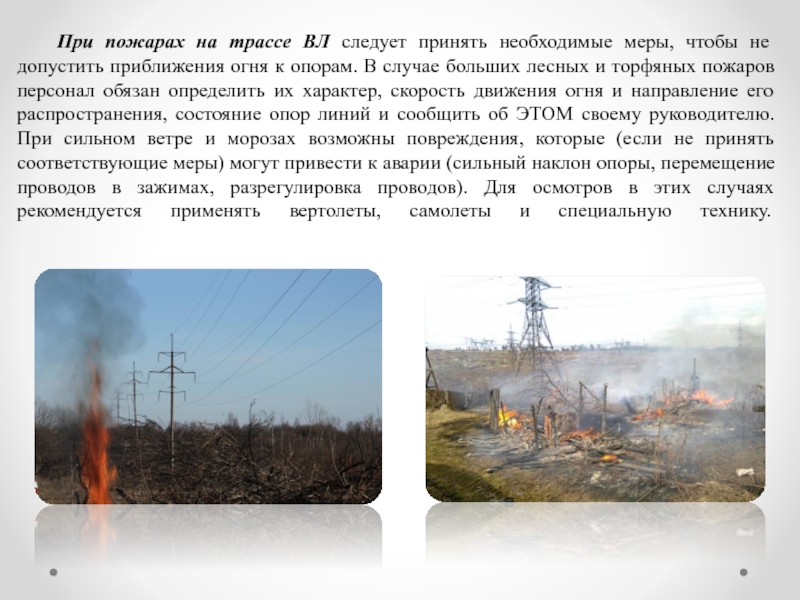

допустить приближения огня к опорам. В случае больших лесных и торфяных пожаров персонал обязан определить их характер, скорость движения огня и направление его распространения, состояние опор линий и сообщить об ЭТОМ своему руководителю. При сильном ветре и морозах возможны повреждения, которые (если не принять соответствующие меры) могут привести к аварии (сильный наклон опоры, перемещение проводов в зажимах, разрегулировка проводов). Для осмотров в этих случаях рекомендуется применять вертолеты, самолеты и специальную технику.

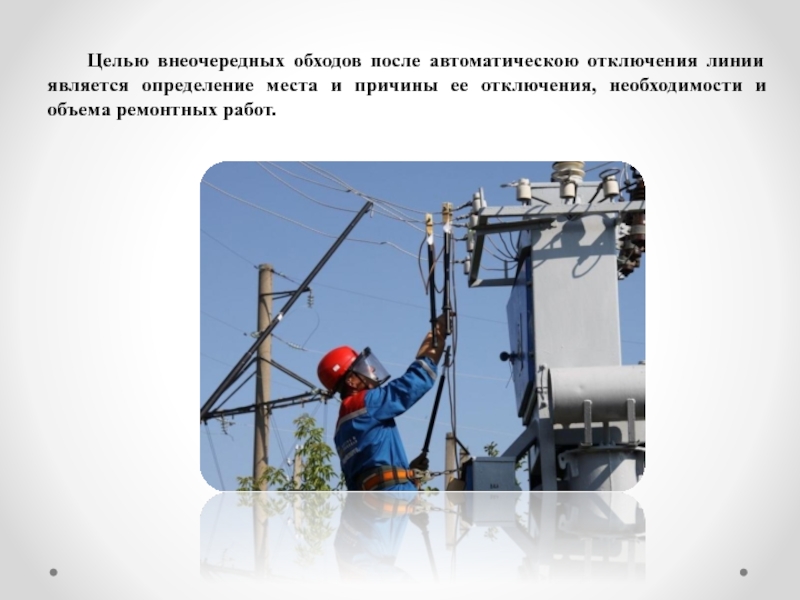

причины ее отключения, необходимости и объема ремонтных работ.
