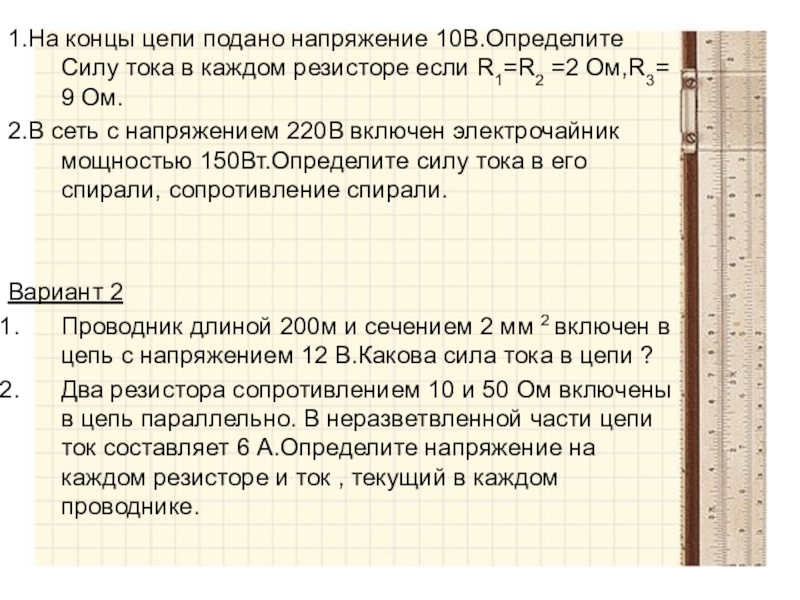

если R1=R2 =2 Ом,R3= 9 Ом.
2.В сеть с напряжением 220В включен электрочайник мощностью 150Вт.Определите силу тока в его спирали, сопротивление спирали.


Вариант 2
Проводник длиной 200м и сечением 2 мм 2 включен в цепь с напряжением 12 В.Какова сила тока в цепи ?
Два резистора сопротивлением 10 и 50 Ом включены в цепь параллельно. В неразветвленной части цепи ток составляет 6 А.Определите напряжение на каждом резисторе и ток , текущий в каждом проводнике.

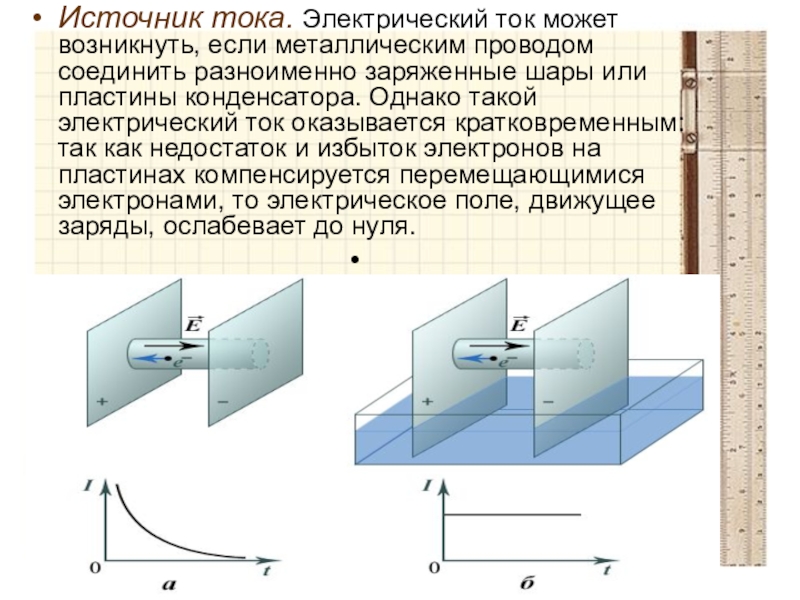

заряженные шары или пластины конденсатора. Однако такой электрический ток оказывается кратковременным: так как недостаток и избыток электронов на пластинах компенсируется перемещающимися электронами, то электрическое поле, движущее заряды, ослабевает до нуля.

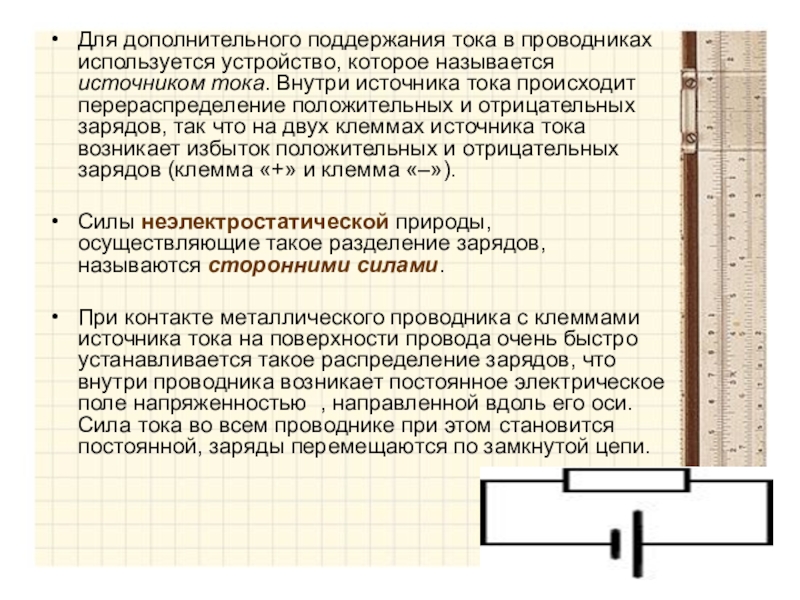

тока. Внутри источника тока происходит перераспределение положительных и отрицательных зарядов, так что на двух клеммах источника тока возникает избыток положительных и отрицательных зарядов (клемма «+» и клемма «–»).

Силы неэлектростатической природы, осуществляющие такое разделение зарядов, называются сторонними силами.

При контакте металлического проводника с клеммами источника тока на поверхности провода очень быстро устанавливается такое распределение зарядов, что внутри проводника возникает постоянное электрическое поле напряженностью , направленной вдоль его оси. Сила тока во всем проводнике при этом становится постоянной, заряды перемещаются по замкнутой цепи.

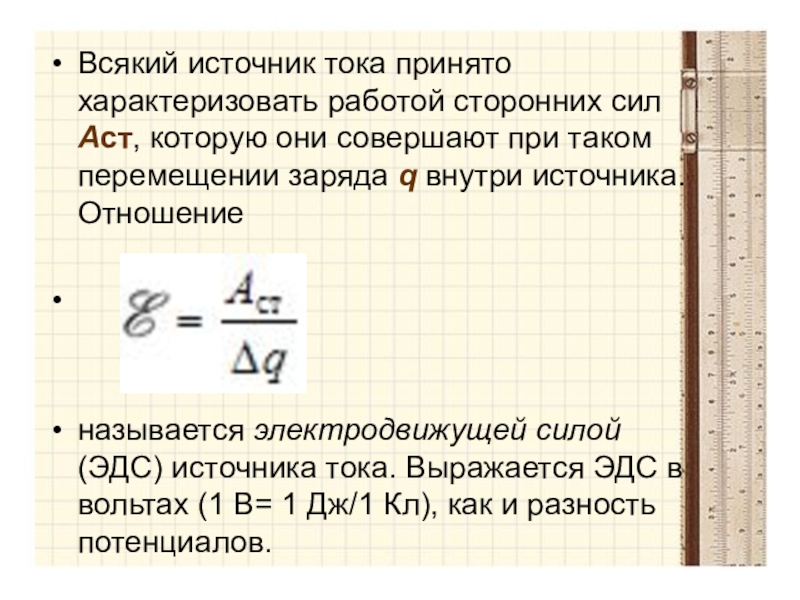

совершают при таком перемещении заряда q внутри источника. Отношение




называется электродвижущей силой (ЭДС) источника тока. Выражается ЭДС в вольтах (1 В= 1 Дж/1 Кл), как и разность потенциалов.

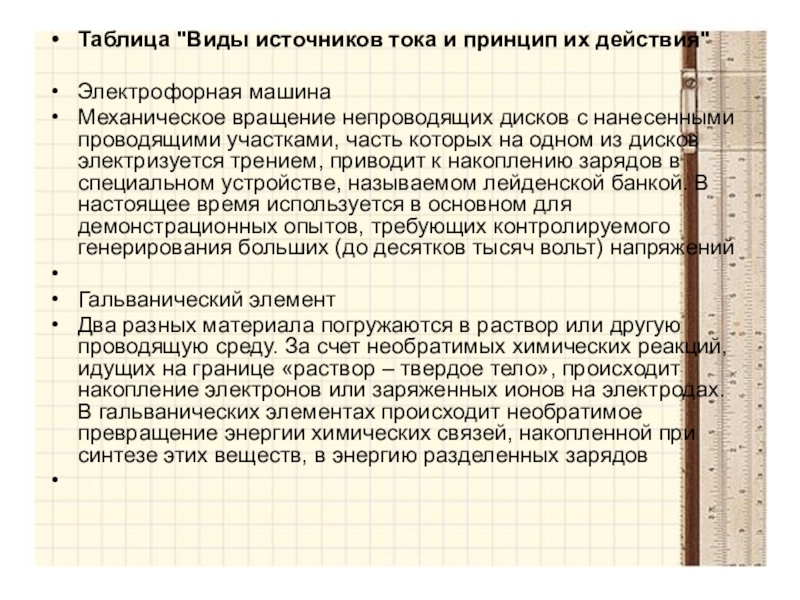

непроводящих дисков с нанесенными проводящими участками, часть которых на одном из дисков электризуется трением, приводит к накоплению зарядов в специальном устройстве, называемом лейденской банкой. В настоящее время используется в основном для демонстрационных опытов, требующих контролируемого генерирования больших (до десятков тысяч вольт) напряжений

Гальванический элемент
Два разных материала погружаются в раствор или другую проводящую среду. За счет необратимых химических реакций, идущих на границе «раствор – твердое тело», происходит накопление электронов или заряженных ионов на электродах. В гальванических элементах происходит необратимое превращение энергии химических связей, накопленной при синтезе этих веществ, в энергию разделенных зарядов

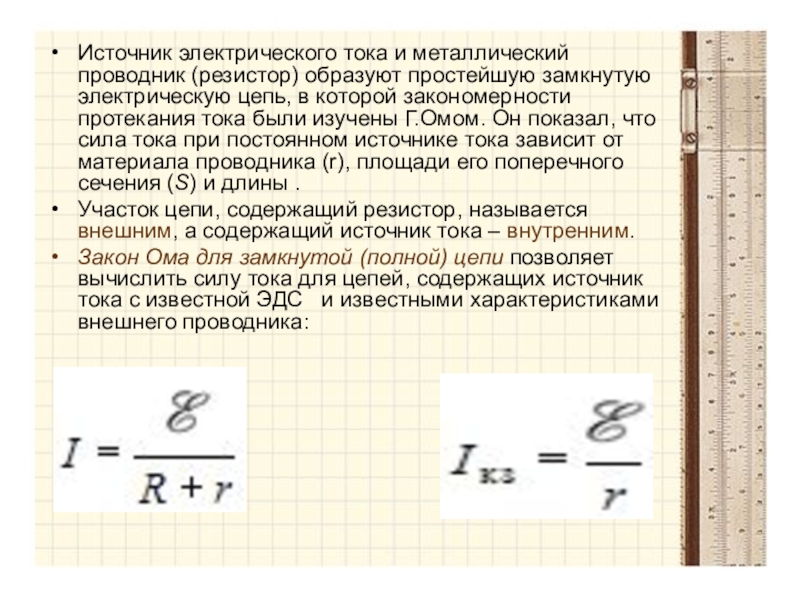

цепь, в которой закономерности протекания тока были изучены Г.Омом. Он показал, что сила тока при постоянном источнике тока зависит от материала проводника (r), площади его поперечного сечения (S) и длины .
Участок цепи, содержащий резистор, называется внешним, а содержащий источник тока – внутренним.
Закон Ома для замкнутой (полной) цепи позволяет вычислить силу тока для цепей, содержащих источник тока с известной ЭДС и известными характеристиками внешнего проводника:
