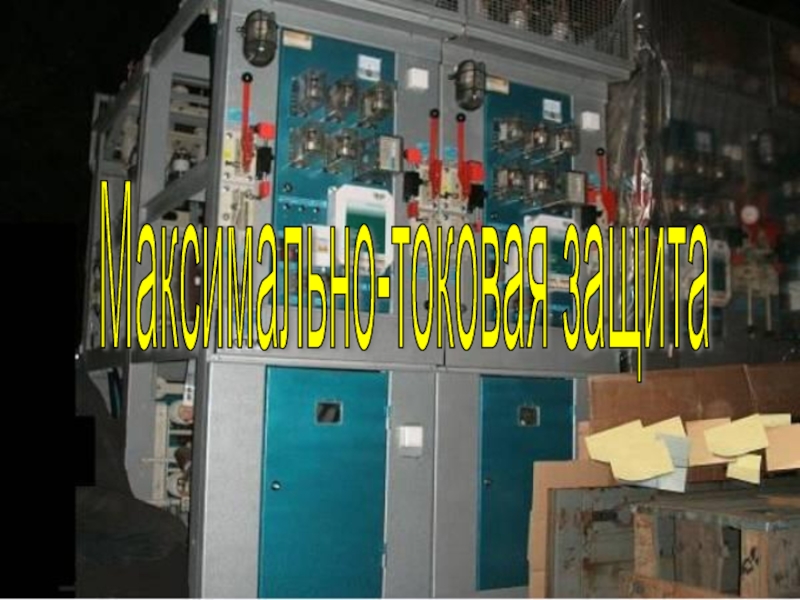

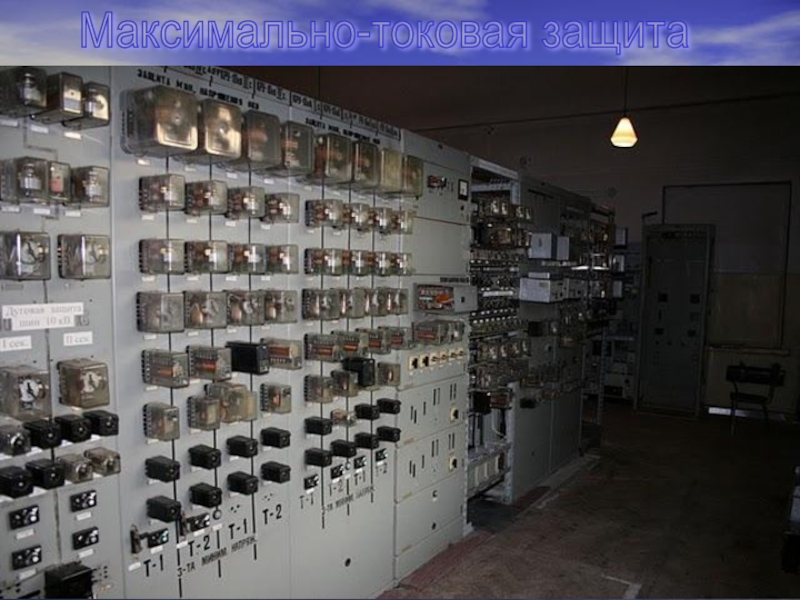

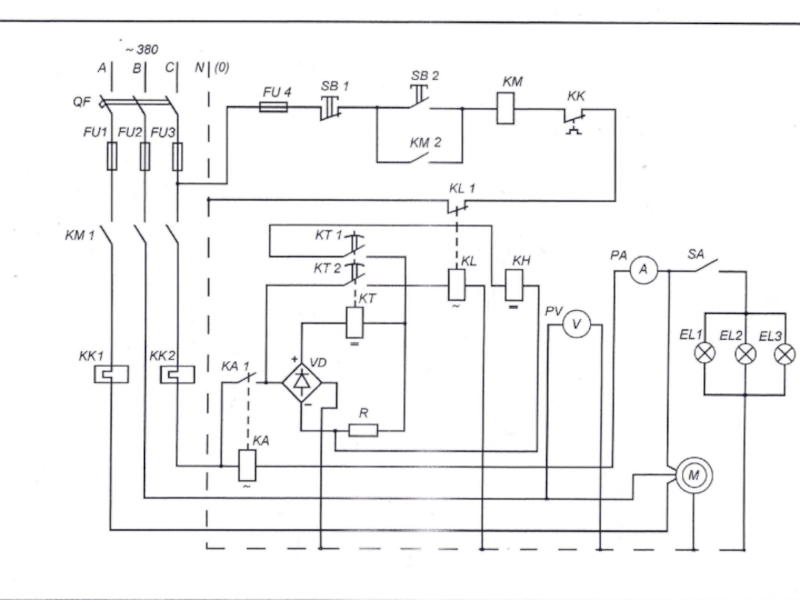

Презентация, доклад для урока учебной практики по теме: Максимально-токовая защита

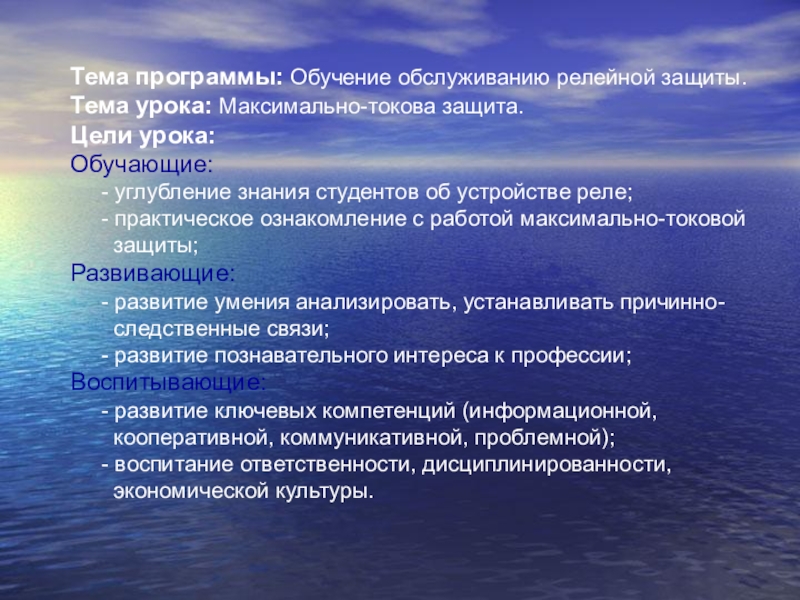

- углубление знания студентов об устройстве реле;
- практическое ознакомление с работой максимально-токовой
защиты;
Развивающие:
- развитие умения анализировать, устанавливать причинно-
следственные связи;
- развитие познавательного интереса к профессии;
Воспитывающие:
- развитие ключевых компетенций (информационной,
кооперативной, коммуникативной, проблемной);
- воспитание ответственности, дисциплинированности,
экономической культуры.

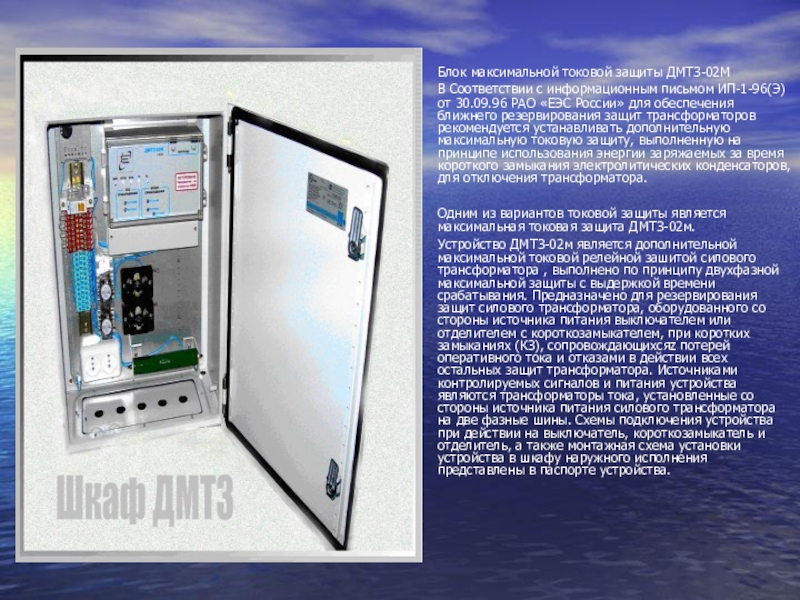

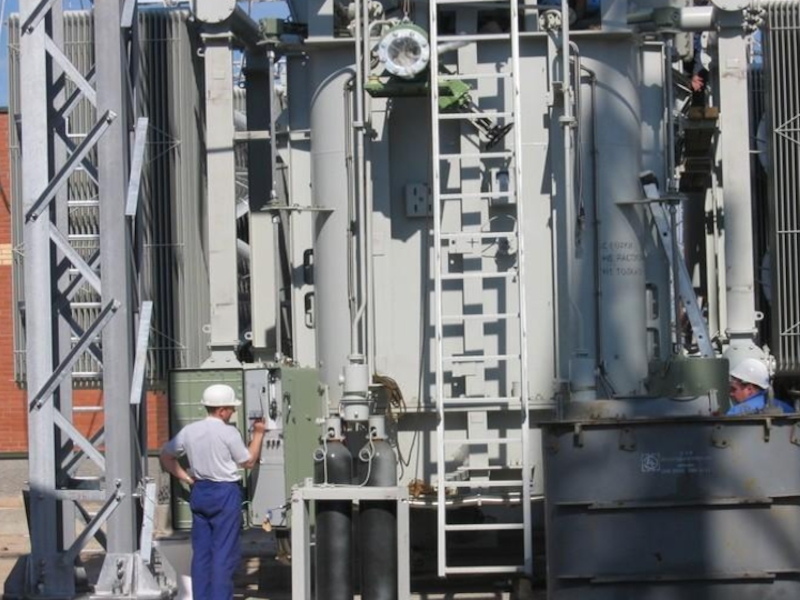

30.09.96 РАО «ЕЭС России» для обеспечения ближнего резервирования защит трансформаторов рекомендуется устанавливать дополнительную максимальную токовую защиту, выполненную на принципе использования энергии заряжаемых за время короткого замыкания электролитических конденсаторов, для отключения трансформатора.

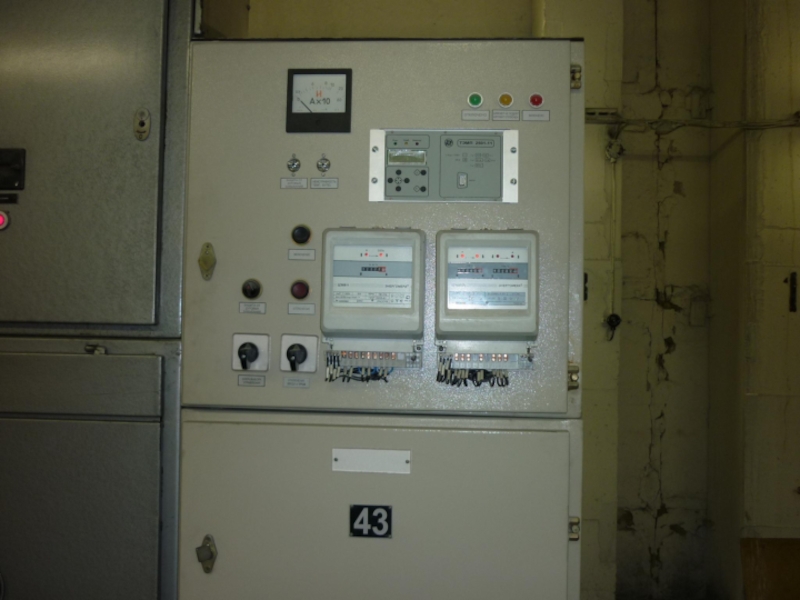

Одним из вариантов токовой защиты является максимальная токовая защита ДМТЗ-02м.

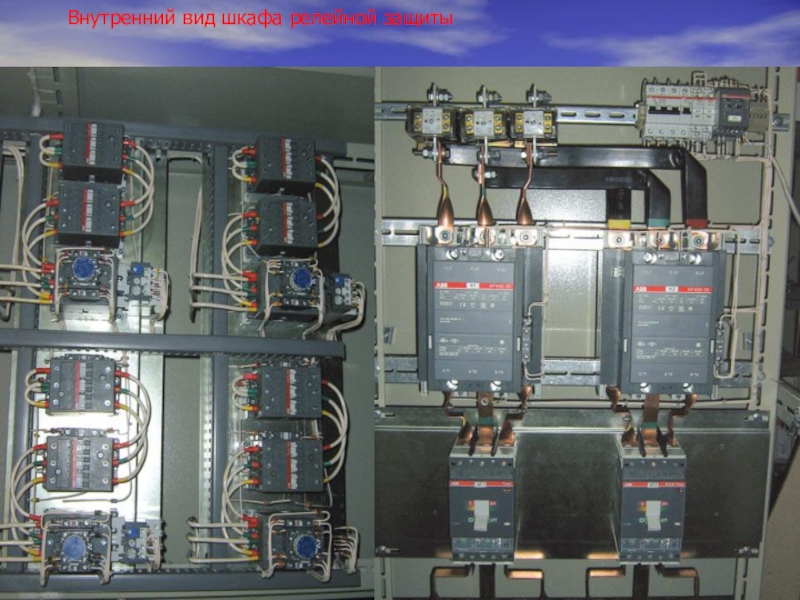

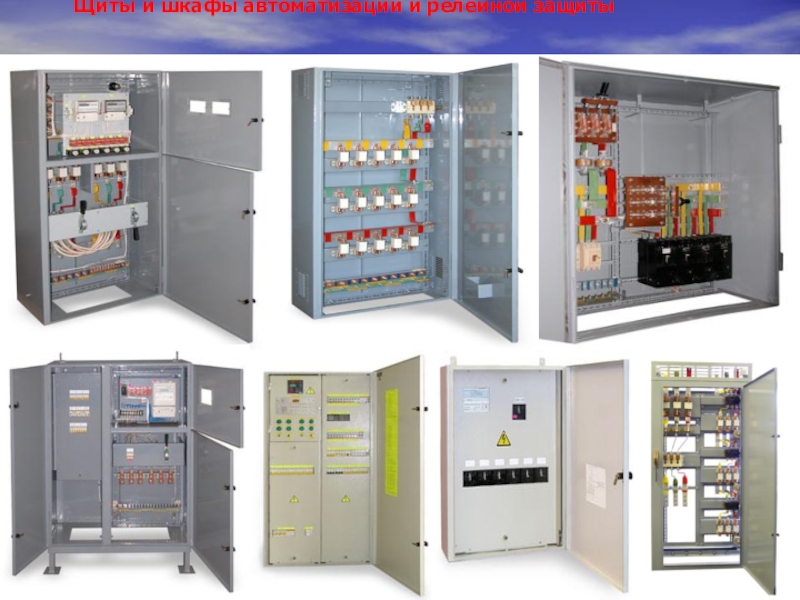

Устройство ДМТЗ-02м является дополнительной максимальной токовой релейной зашитой силового трансформатора , выполнено по принципу двухфазной максимальной защиты с выдержкой времени срабатывания. Предназначено для резервирования защит силового трансформатора, оборудованного со стороны источника питания выключателем или отделителем с короткозамыкателем, при коротких замыканиях (КЗ), сопровождающихсяz потерей оперативного тока и отказами в действии всех остальных защит трансформатора. Источниками контролируемых сигналов и питания устройства являются трансформаторы тока, установленные со стороны источника питания силового трансформатора на две фазные шины. Схемы подключения устройства при действии на выключатель, короткозамыкатель и отделитель, а также монтажная схема установки устройства в шкафу наружного исполнения представлены в паспорте устройства.

тока промышленной частоты 50 Гц напряжением 220/380 В с целью повышения их надежности и увеличения срока службы. При косвенном подключении через трансформаторы тока реле РТЗЭ-2.5, РТЗЭ-5,могут использоваться в линиях на любое напряжение. Реле токовой защиты электронное (РТЗЭ) предназначено для работы совместно с дистанционным пультом программирования и индикации ПУ - 04 , который входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество счетчиков. Реле токовой защиты электронное (РТЗЭ) и пульт обмениваются информацией по оптическому инфракрасному каналу (ИК) связи, дальность связи от 5 до 20 см.  Реле осуществляет контроль токов в трех фазах электродвигателя и при выявлении аварийных режимов отключает его.  Отключение происходит в следующих аварийных ситуациях:  - при перегрузке по току;  - при недогрузке по току;  - при обрыве любой фазы;  - при перекосе фаз по току.  Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора). Реле изготавливаются девяти номиналов: 2.5, 5, 10, 25, 50, 125, 250, 500 и 1250, соответствующих пределам уставок по току в амперах.
Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 град.С при относительной влажности до 98% при 25 град.С.
Мощность, потребляемая реле от сети -не более 25 ВА.

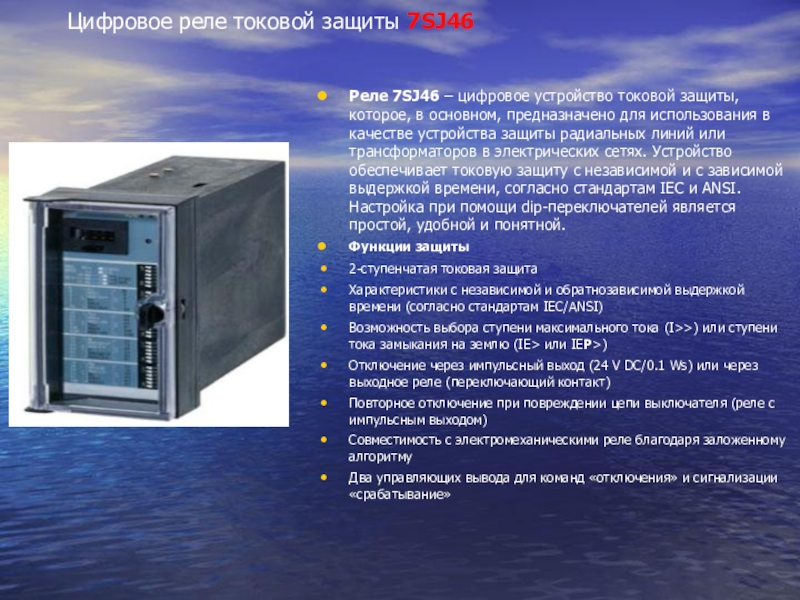

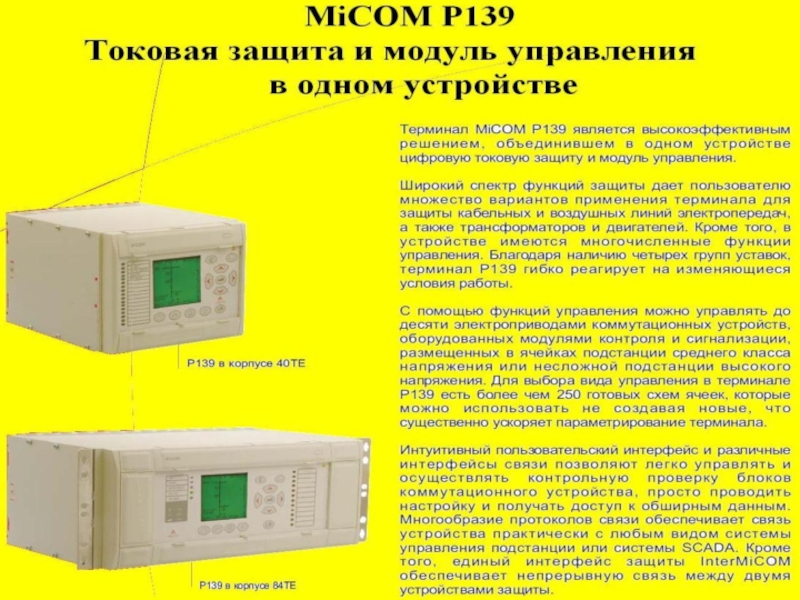

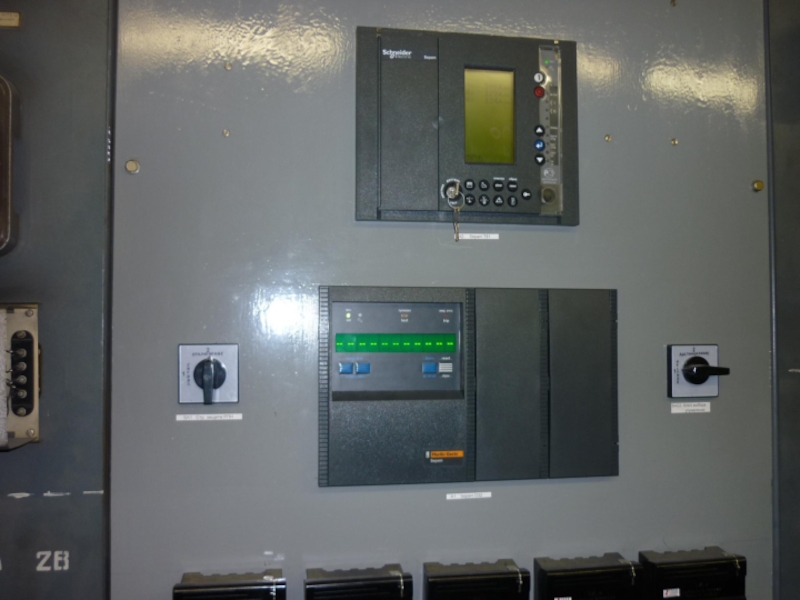

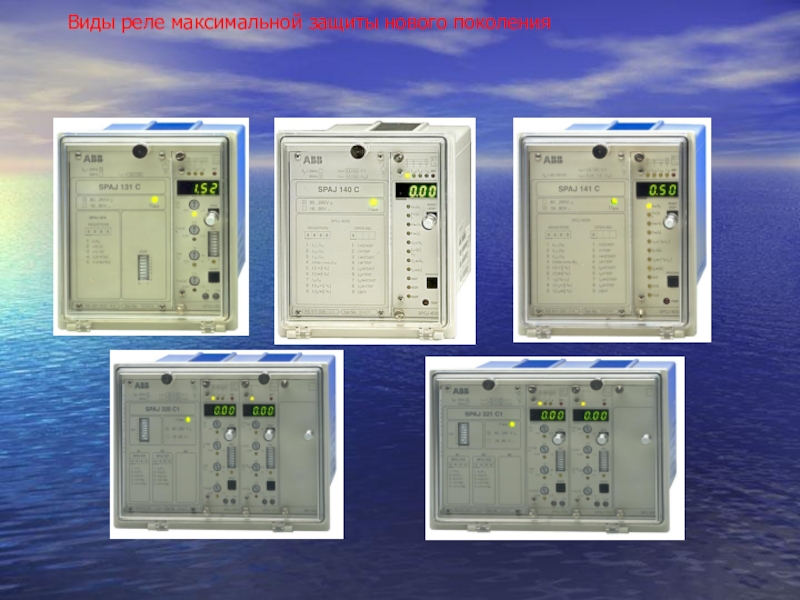

защиты, которое, в основном, предназначено для использования в качестве устройства защиты радиальных линий или трансформаторов в электрических сетях. Устройство обеспечивает токовую защиту с независимой и с зависимой выдержкой времени, согласно стандартам IEC и ANSI. Настройка при помощи dip-переключателей является простой, удобной и понятной.
Функции защиты
2-ступенчатая токовая защита
Характеристики с независимой и обратнозависимой выдержкой времени (согласно стандартам IEC/ANSI)
Возможность выбора ступени максимального тока (I>>) или ступени тока замыкания на землю (IE> или IEР>)
Отключение через импульсный выход (24 V DC/0.1 Ws) или через выходное реле (переключающий контакт)
Повторное отключение при повреждении цепи выключателя (реле с импульсным выходом)
Совместимость с электромеханическими реле благодаря заложенному алгоритму
Два управляющих вывода для команд «отключения» и сигнализации «срабатывание»

и ввода резерва
