Презентация, доклад для студентов 2 курса лесного отделения Основные части теодолита

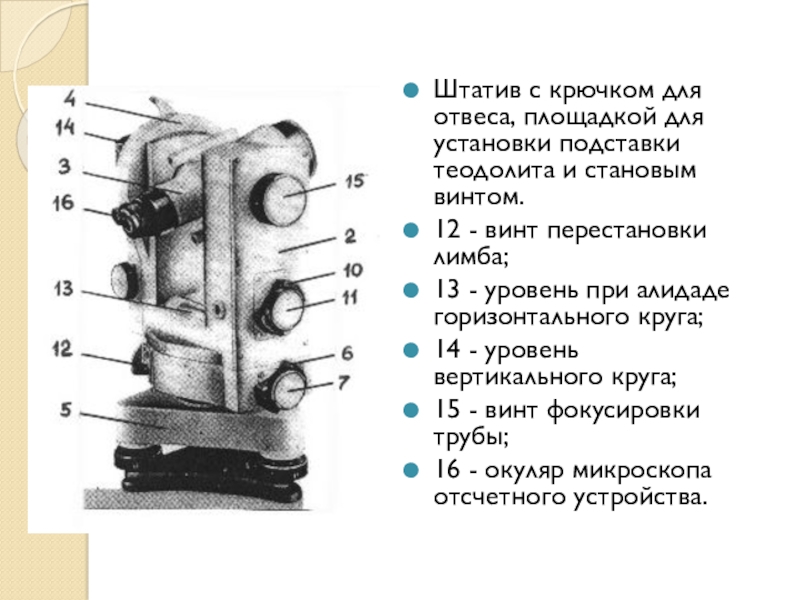

становым винтом.
12 - винт перестановки лимба;
13 - уровень при алидаде горизонтального круга;
14 - уровень вертикального круга;
15 - винт фокусировки трубы;
16 - окуляр микроскопа отсчетного устройства.

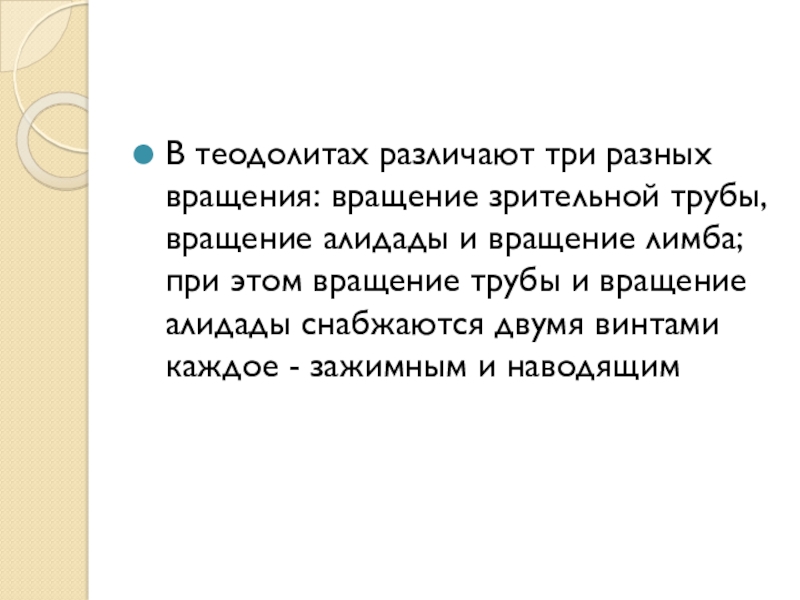

и вращение лимба; при этом вращение трубы и вращение алидады снабжаются двумя винтами каждое - зажимным и наводящим

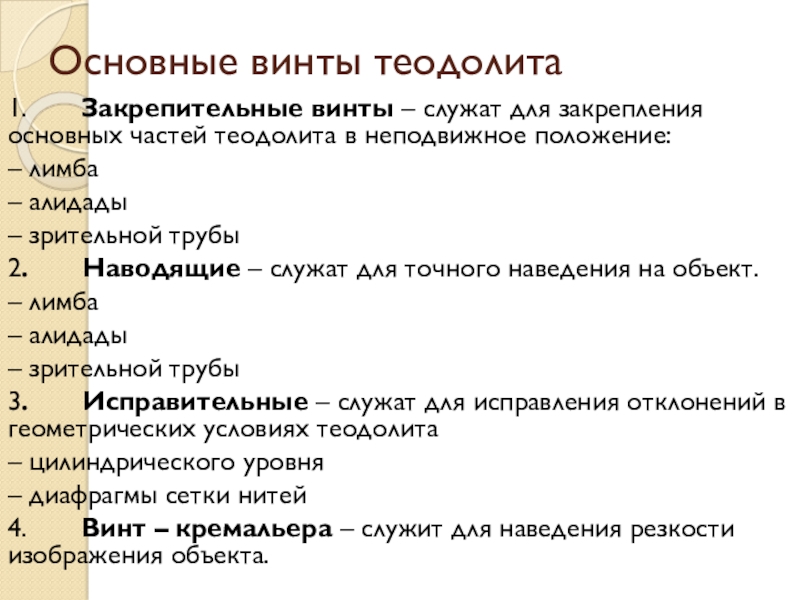

закрепления основных частей теодолита в неподвижное положение:
– лимба
– алидады
– зрительной трубы
2. Наводящие – служат для точного наведения на объект.
– лимба
– алидады
– зрительной трубы
3. Исправительные – служат для исправления отклонений в геометрических условиях теодолита
– цилиндрического уровня
– диафрагмы сетки нитей
4. Винт – кремальера – служит для наведения резкости изображения объекта.

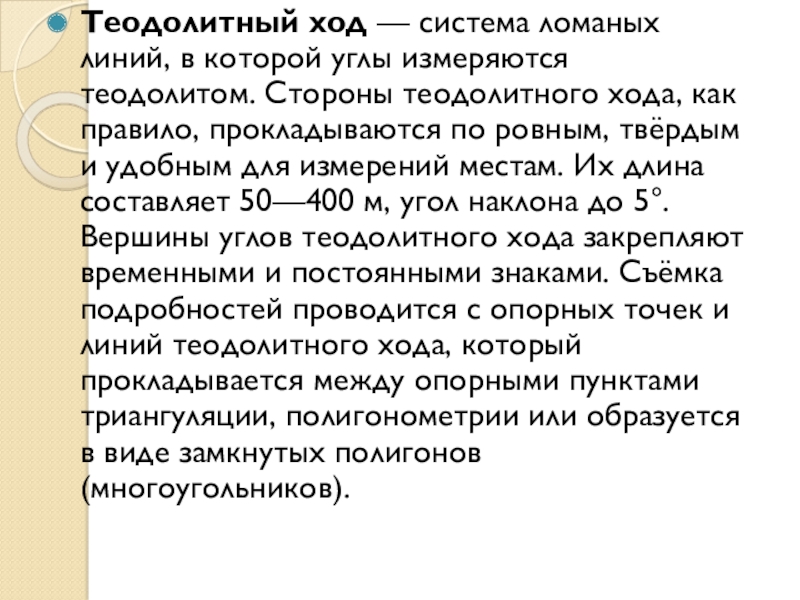

Стороны теодолитного хода, как правило, прокладываются по ровным, твёрдым и удобным для измерений местам. Их длина составляет 50—400 м, угол наклона до 5°. Вершины углов теодолитного хода закрепляют временными и постоянными знаками. Съёмка подробностей проводится с опорных точек и линий теодолитного хода, который прокладывается между опорными пунктами триангуляции, полигонометрии или образуется в виде замкнутых полигонов (многоугольников).
