Презентация, доклад для разного материала Введение в предмет черчения

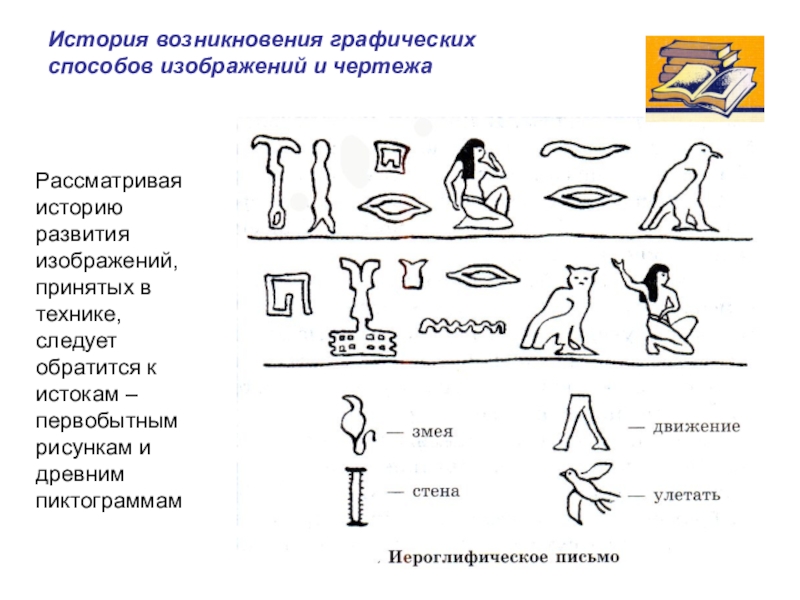

в технике, следует обратится к истокам – первобытным рисункам и древним пиктограммам

(17 в.)

Чертеж моста и сторожевой башни (17 в.)

Чертежи на Руси изготавливались «чертежщиками», упоминание о которых можно найти в «Пушкарском приказе» Ивана ІV.
Другие изображения – чертежи-рисунки, представляли собой вид на сооружение «с высоты птичьего полета»

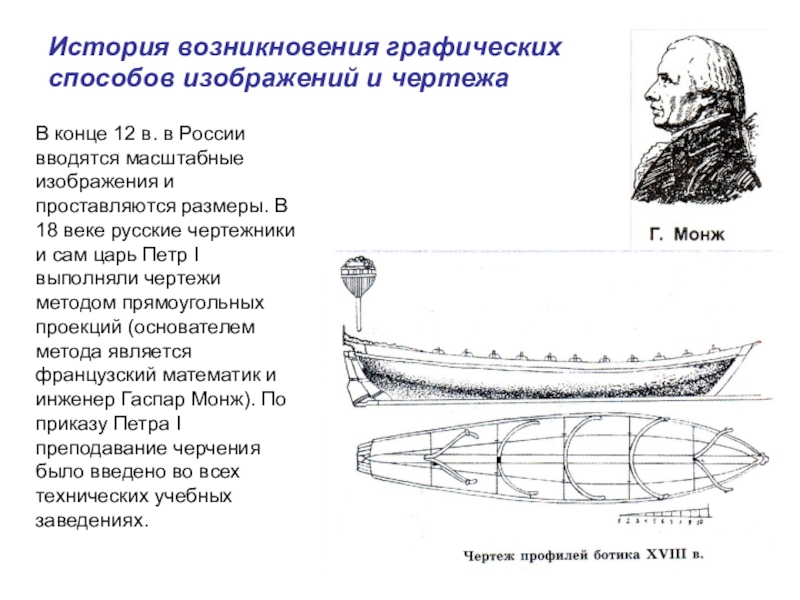

России вводятся масштабные изображения и проставляются размеры. В 18 веке русские чертежники и сам царь Петр І выполняли чертежи методом прямоугольных проекций (основателем метода является французский математик и инженер Гаспар Монж). По приказу Петра І преподавание черчения было введено во всех технических учебных заведениях.

И. П. Кулибин (1735-1818) только для выполнения одного из своих шедевров – часов в форме куриного яйца – изготовил несколько десятков чертежей.
Чертежи паровоза отца и сына Черепановых (XІX в. ) иллюстрируют не только высокий уровень развития инженерной графики в России того времени, но и не менее высокий уровень технической мысли.

время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве.
Создать и проверить машинный чертеж невозможно, не зная основ графического языка. С которыми вы познакомитесь, изучая предмет «Черчение»

чертеж (перспектива)

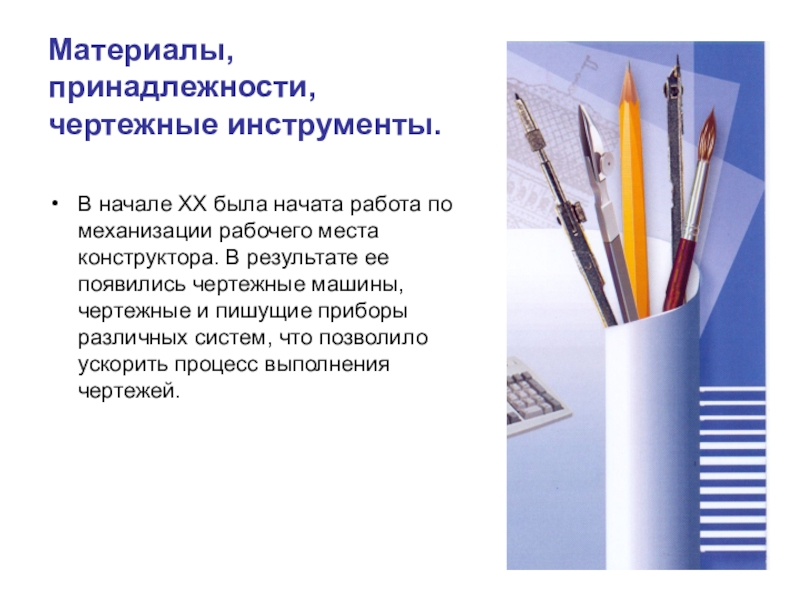

рабочего места конструктора. В результате ее появились чертежные машины, чертежные и пишущие приборы различных систем, что позволило ускорить процесс выполнения чертежей.

то в профиль, то анфас,
Все закругляет он для вас.
Проделав полный оборот,
Закончит там же, где начнет:
К исходной точке подойдет
И линию свою замкнет.

Железный циркуль был найден на территории Франции в галльском кургане 1 века нашей эры. В пепле, засыпавшем Помпею девятнадцать веков назад, археологи также обнаружили множество бронзовых циркулей.
В Древней Руси был распространен циркульный орнамент из мелких правильных кружков. Стальной циркульный резец был найден при раскопках в Новгороде Великом.

ней никак.
Сделал я кота и кошку –
Красота!
А она прошлась немножко –
Нет кота!
С ней хорошую картинку
Не создашь!» -
Так вовсю ругал резинку….(карандаш)

Карандаш получил свое название от слияния двух тюркских слов: кара – черный и таш – камень. В 16 веке англичане нашли у себя залежи графита. Хрупкие стерженьки помещали в изящную оправу из тростника или красного дерева и только в конце 18 века, чех Й. Гармут предложил делать пишущие стержни из смеси измельченного графита и глины. Стержни для письма назвали «кохинор» - «не имеющие равных».

Линейка я.
Инструмент старинный.

Всех их и не вспомню я,
Столько предков было.
В Древнем Риме – линия,
На Руси – правило…

Познакомить вас с родней
Я здесь не премину:
Треугольник – братец мой,
А сестра – рейсшина.

Многим, кто меня узнал,
Пригожусь я всюду,
Нанесите много шкал –
Я масштабной буду.

жести или пластмассы.

Лекала

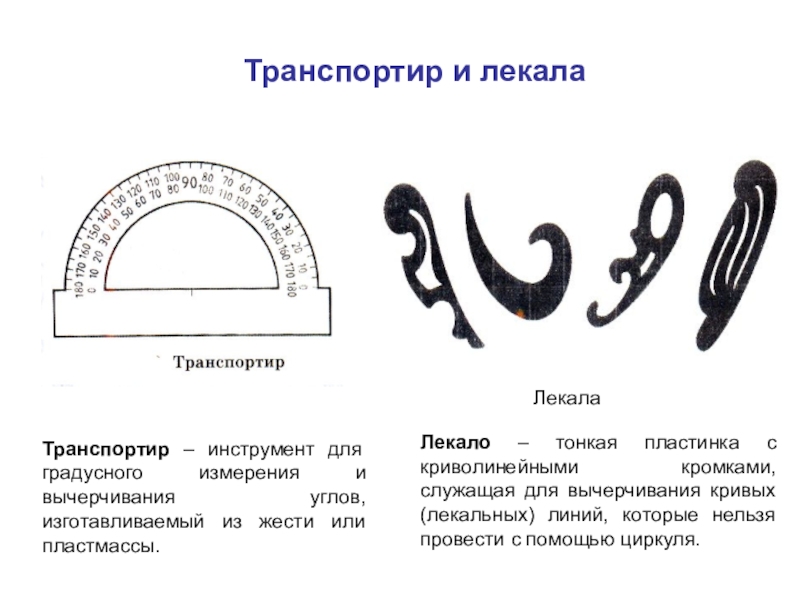

Лекало – тонкая пластинка с криволинейными кромками, служащая для вычерчивания кривых (лекальных) линий, которые нельзя провести с помощью циркуля.

Транспортир и лекала

футляр.

Слово ластик, оказывается, произошло от сокращенного слова «гуммиэластик», что переводится как каучук.

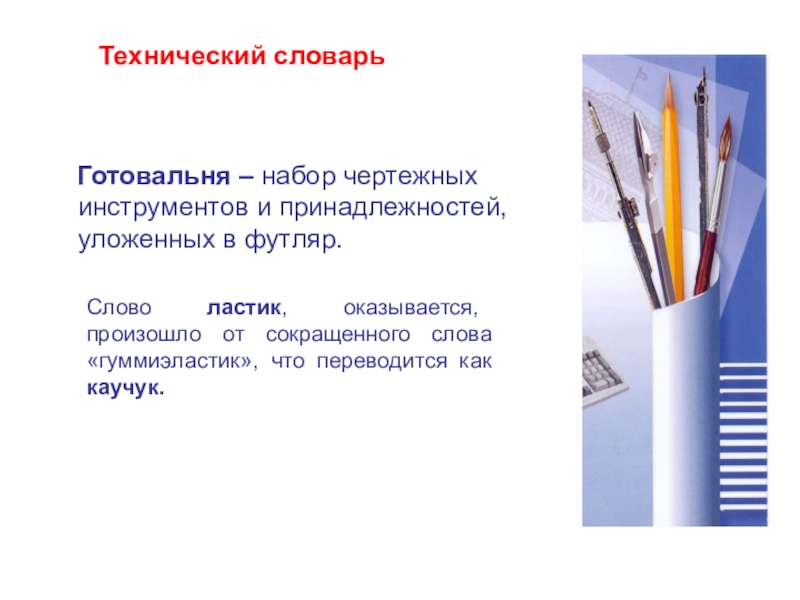

Технический словарь
