Презентация, доклад для конкурса профессионального мастерства Слесарь по ремонту ходовой части.

ходовой части»

ПМ. 01 «Техническое обслуживание и ремонт автотранспорта»

Составил: преподаватель Кирпач Н.А.

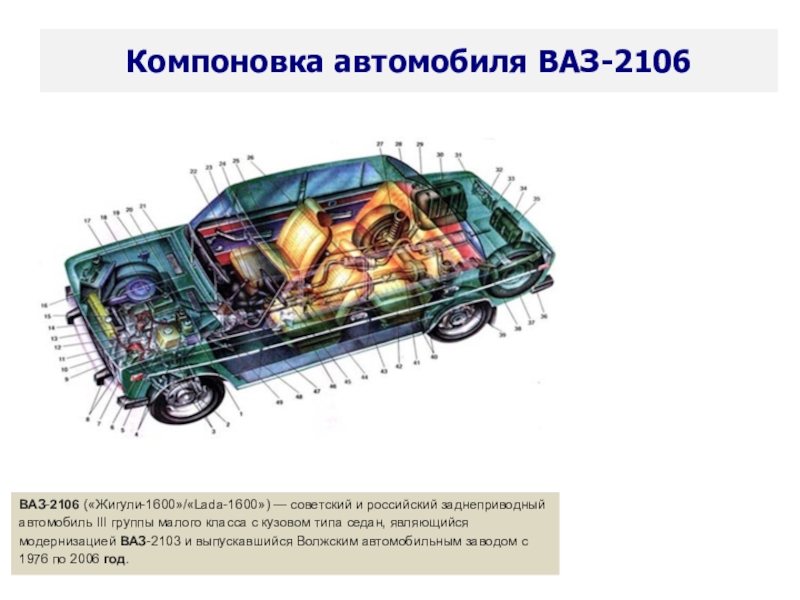

малого класса с кузовом типа седан, являющийся модернизацией ВАЗ-2103 и выпускавшийся Волжским автомобильным заводом с 1976 по 2006 год.

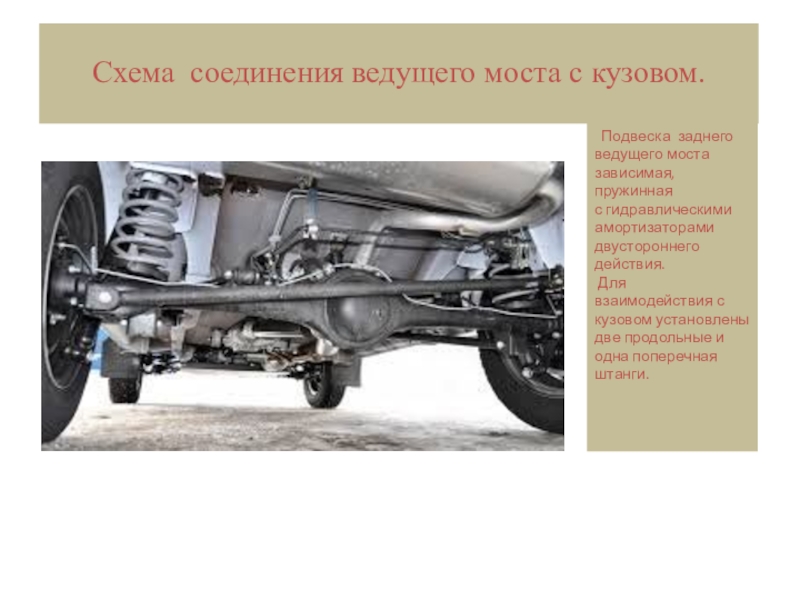

гидравлическими амортизаторами двустороннего действия.
Для взаимодействия с кузовом установлены две продольные и одна поперечная штанги.

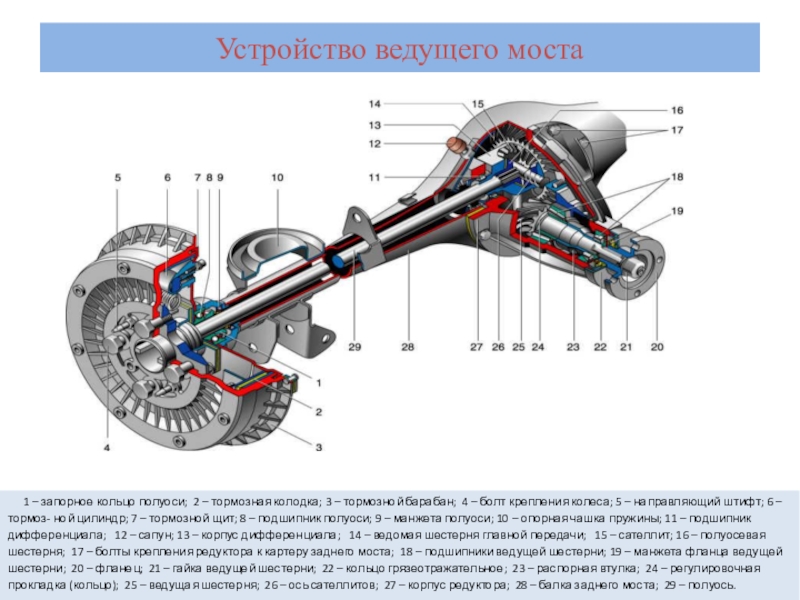

– тормозной барабан;  4 – болт крепления колеса; 5 – направляющий штифт; 6 – тормоз- ной цилиндр; 7 – тормозной щит; 8 – подшипник полуоси; 9 – манжета полуоси; 10 – опорная чашка пружины; 11 – подшипник дифференциала;  12 – сапун; 13 – корпус дифференциала;  14 – ведомая шестерня главной передачи;  15 – сателлит; 16 – полуосевая шестерня;  17 – болты крепления редуктора к картеру заднего моста;  18 – подшипники ведущей шестерни; 19 – манжета фланца ведущей шестерни;  20 – фланец;  21 – гайка ведущей шестерни;  22 – кольцо грязеотражательное;  23 – распорная втулка;  24 – регулировочная прокладка (кольцо);  25 – ведущая шестерня;  26 – ось сателлитов;  27 – корпус редуктора;  28 – балка заднего моста;  29 – полуось.

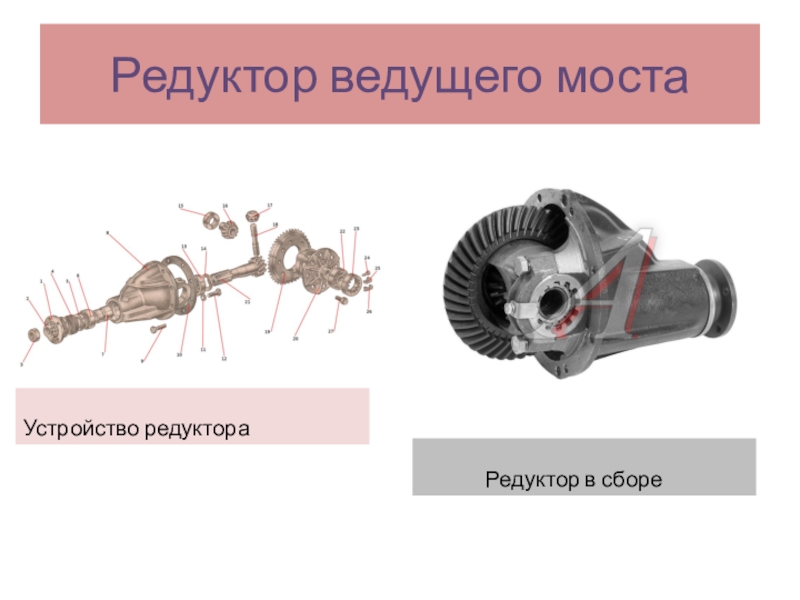

в сборе

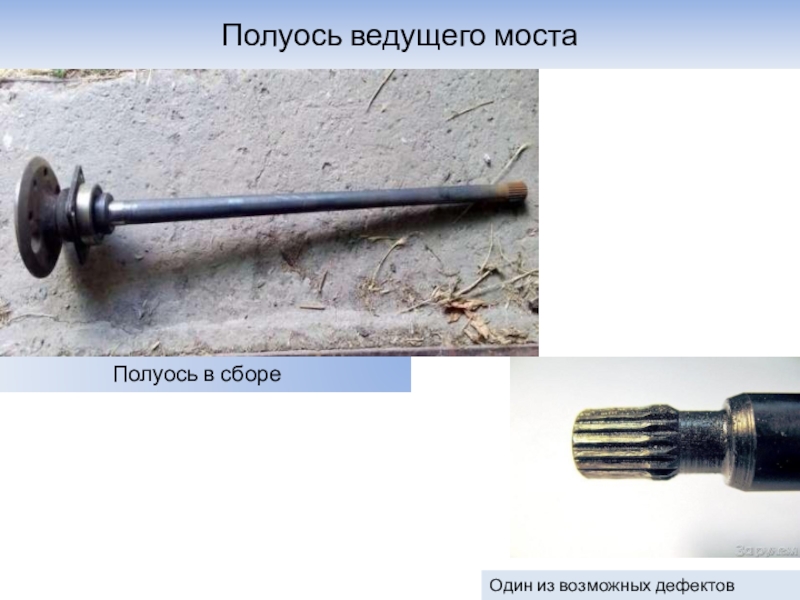

Полуось в сборе

Один из возможных дефектов полуоси

Полуось ведущего моста
