Презентация, доклад Атқылау арматурасы,оның қызметі,құрылымы мен жіктелімі
Содержание
- 1. Презентация Атқылау арматурасы,оның қызметі,құрылымы мен жіктелімі
- 2. 1.Студенттермен сәлемдесу,сабаққа қатысын тексеру. 2.Студенттердің оқу құралдарын тексеру. Ұйымдастыру кезеңі:
- 3. 1.Сораптық компрессорлық құбырлар олардың өндірісте қолданылуы. 2.Үйге берілген тапсырманы тексеру.

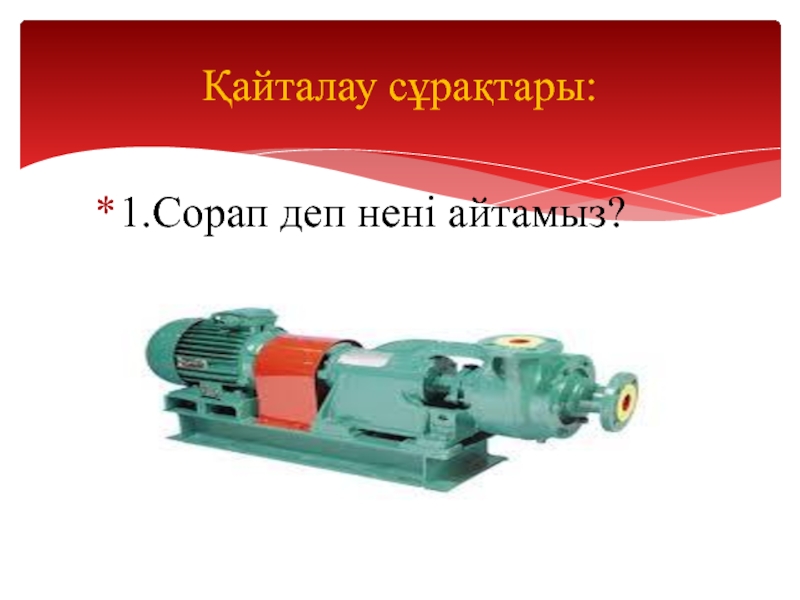

- 4. 1.Сорап деп нені айтамыз?Қайталау сұрақтары:

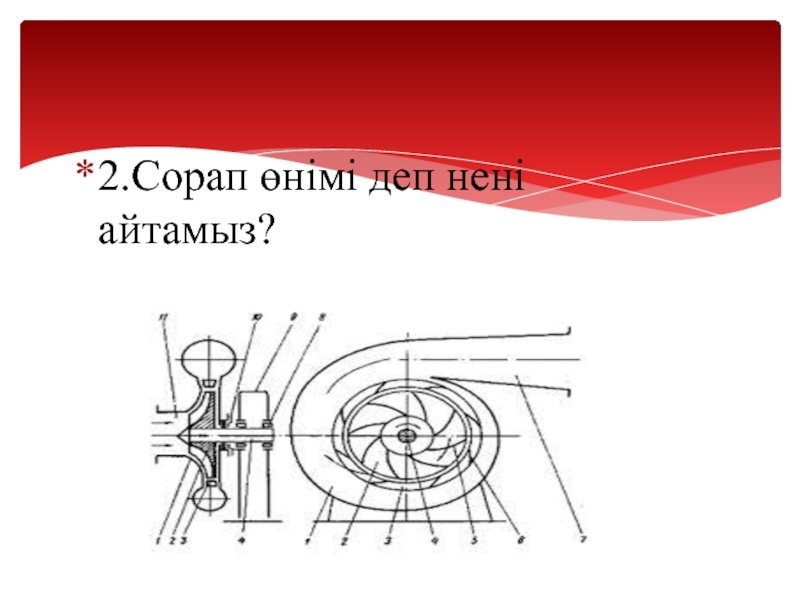

- 5. 2.Сорап өнімі деп нені айтамыз?
- 6. 3.Сораптардың техникалық сипаттамасы

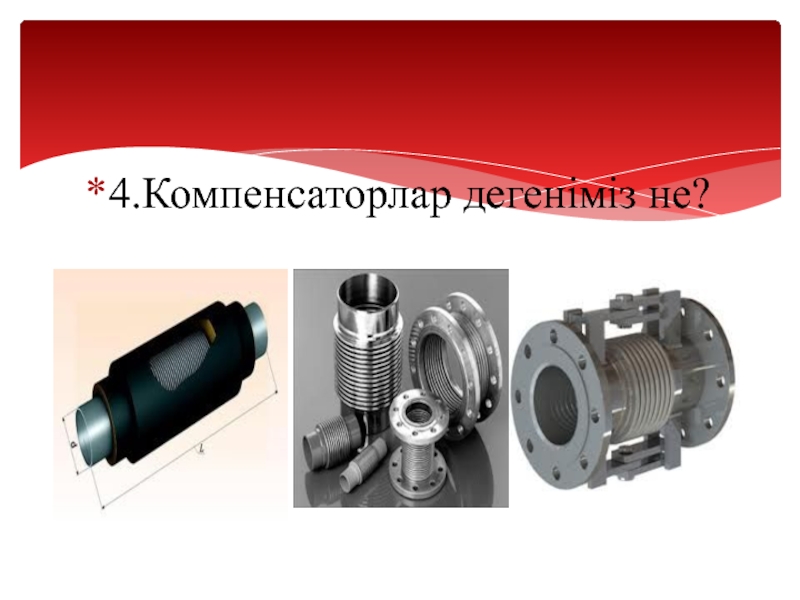

- 7. 4.Компенсаторлар дегеніміз не?

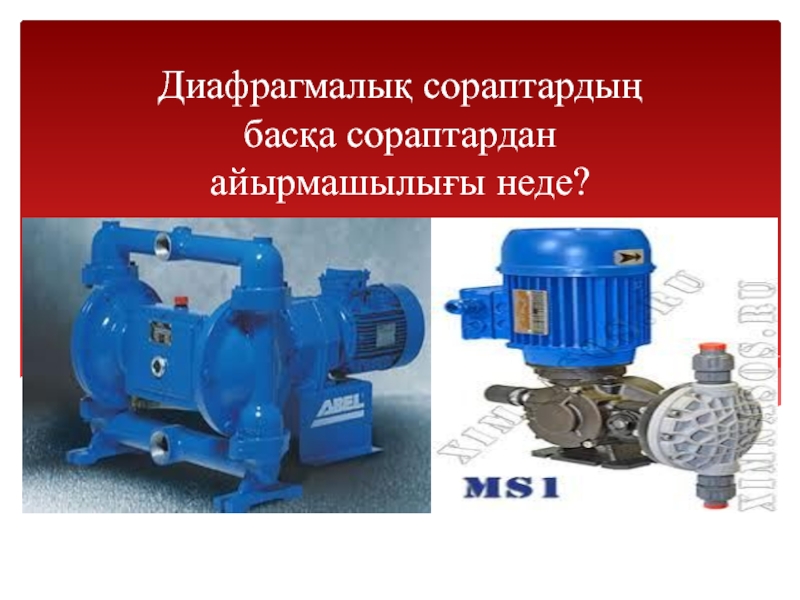

- 8. Диафрагмалық сораптардың басқа сораптардан айырмашылығы неде?

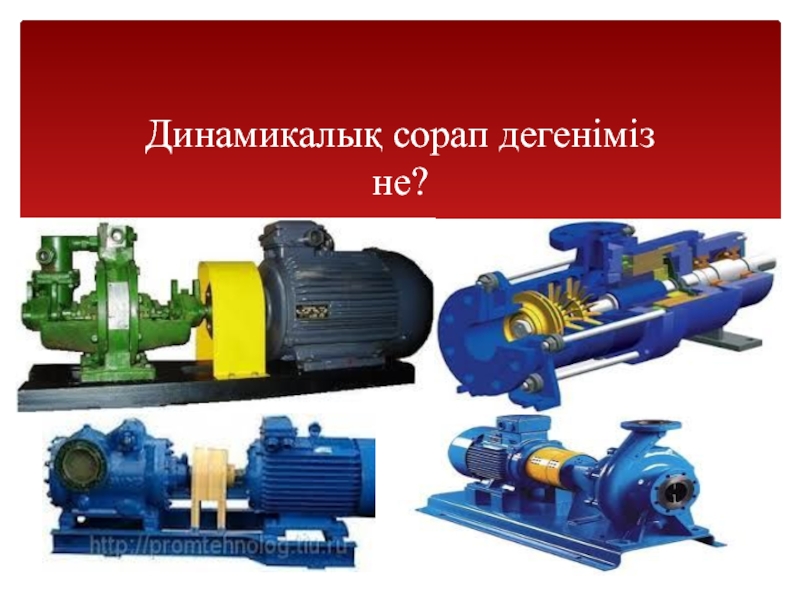

- 9. Динамикалық сорап дегеніміз не?

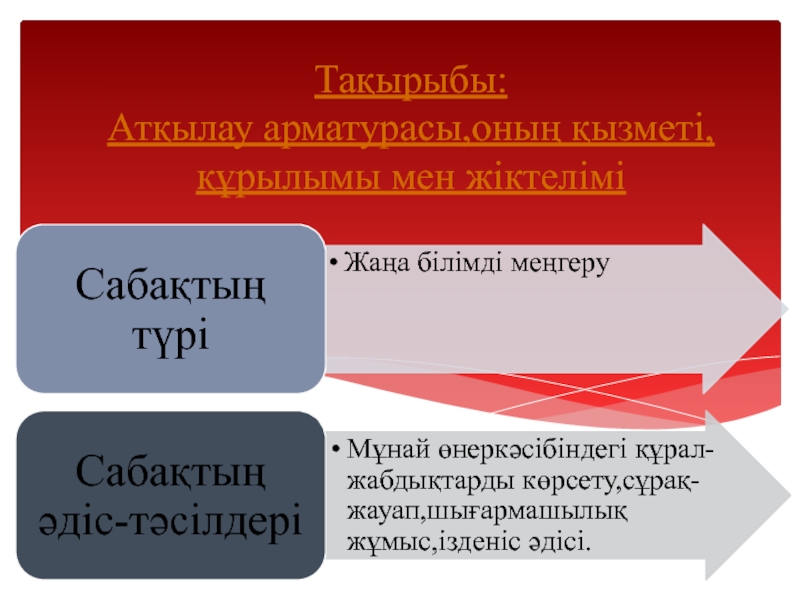

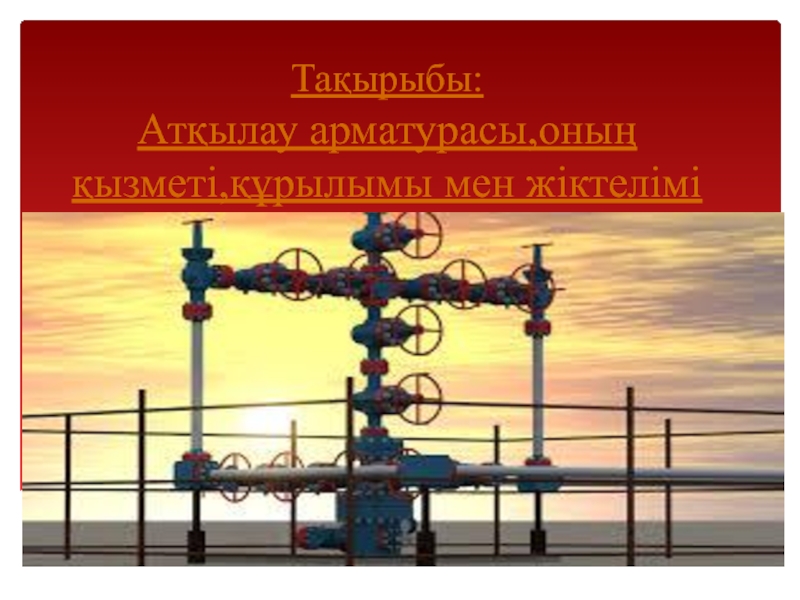

- 10. Тақырыбы: Атқылау арматурасы,оның қызметі,құрылымы мен жіктелімі

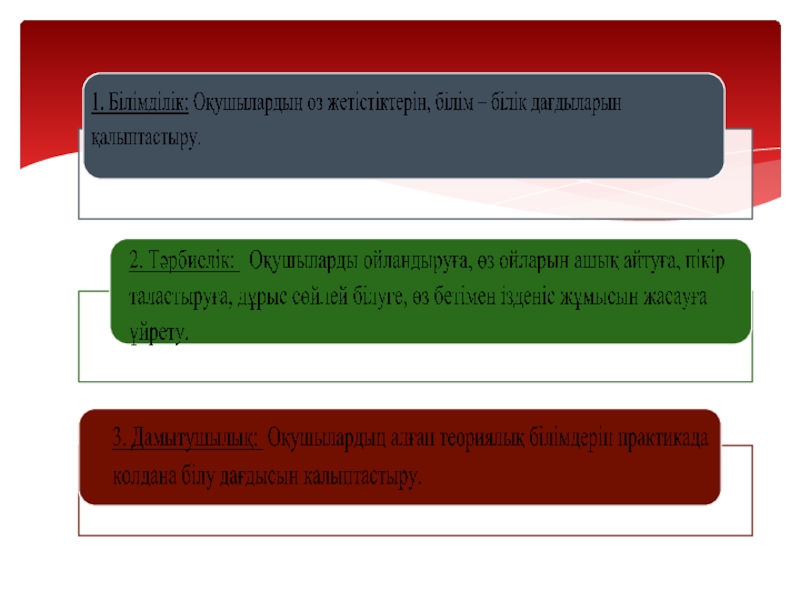

- 11. Сабақтың мақсаты::
- 12. Слайд 12
- 13. Компьютер,интерактивті тақтаКеспе қағаздарАтқылау арматурасының сызбасыСлайдКөрнекі құралдар:
- 14. Мұнай өндірудің атқылау тәсілінің механикалық тәсілден айырмашылығыМеханикалық тәсілАтқылау тәсілі
- 15. Атқылау арматурасы дегеніміз-7;14;21;35;70 және 100 МПа қысымға

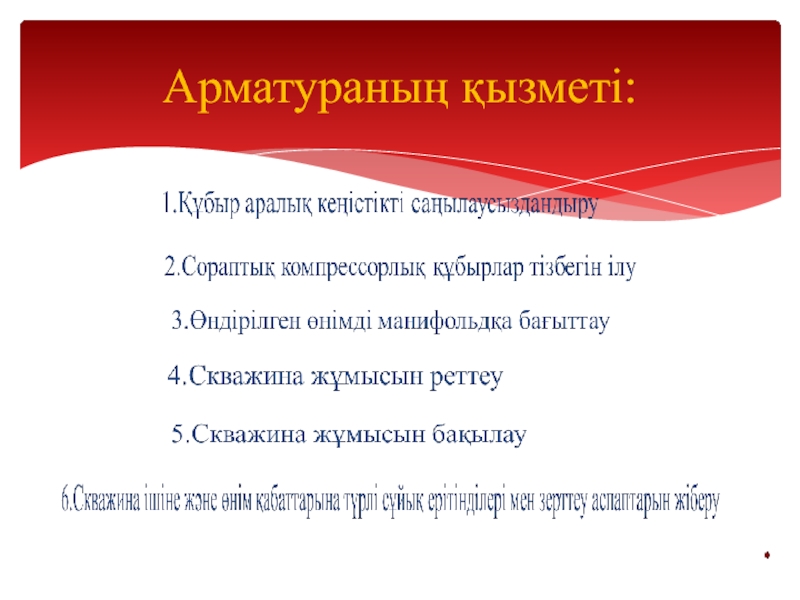

- 16. Арматураның қызметі:

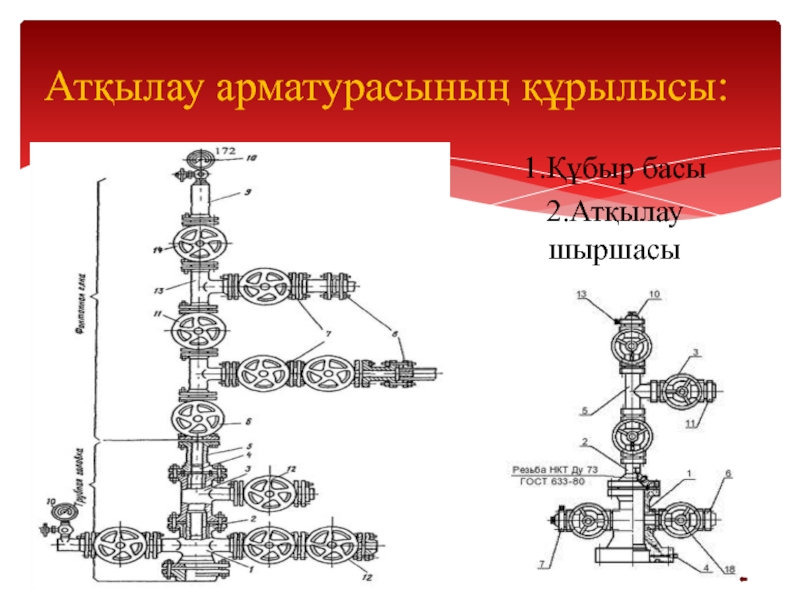

- 17. Атқылау арматурасының құрылысы:1.Құбыр басы2.Атқылау шыршасы
- 18. Құбыр басы мен атқылау шыршасының міндеттері:Құбыр басы:Құбырлар
- 19. Атқылау арматурасының бөлшектері:Арматура тетіктері:үш жақ,айқыш,ысырма,мано-метр,штуцерАрматура жұмыс қысымы бойынша жіктелімі:1.Төменгі қысымды:7,14,21 МПа2.Жоғарғы қысымды:35,100 МПа
- 20. Реттеуіш және бақылау құрылғылары:ШтуцерДиаметрі скважина өніміне байланысты
- 21. Реттеу құрылғысы-дроссельДроссель-сақиналы кеңістіктен өтетін сұйықтықты дроссельдеу арқылы
- 22. Штуцер:Ысырма:
- 23. Атқылау арматурасының өндірісте қолданылуы:
- 24. Сабақты бекіту сұрақтары:
- 25. Кеспе қағазбен жұмыс.Студенттерге кеспе қағаз үйлестіріледі.Кеспе қағазда
- 26. Үйге тапсырма:
- 27. Студенттерді бағалау:
- 28. Слайд 28
1.Студенттермен сәлемдесу,сабаққа қатысын тексеру. 2.Студенттердің оқу құралдарын тексеру. Ұйымдастыру кезеңі:
Слайд 21.Студенттермен сәлемдесу,сабаққа қатысын тексеру.
2.Студенттердің оқу құралдарын тексеру.
Ұйымдастыру кезеңі:

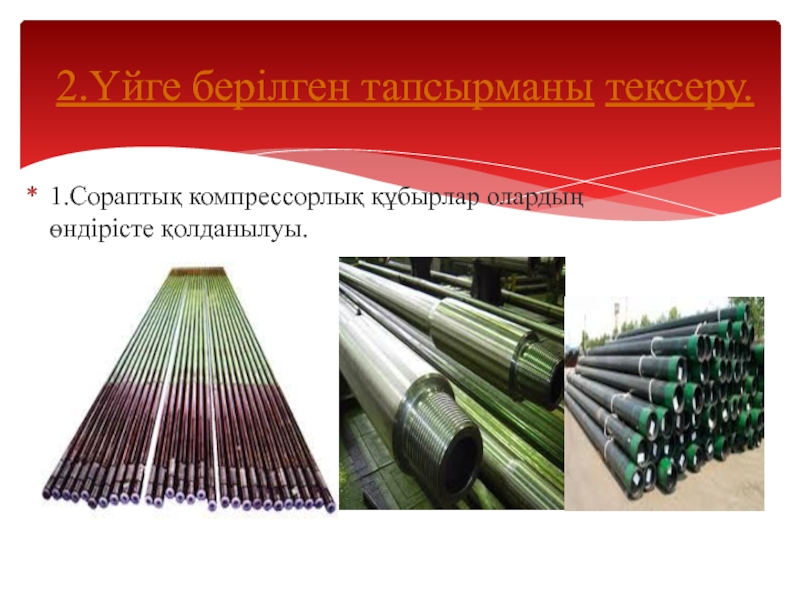

Слайд 31.Сораптық компрессорлық құбырлар олардың өндірісте қолданылуы.
2.Үйге берілген тапсырманы тексеру.
Слайд 13Компьютер,интерактивті тақта
Кеспе қағаздар
Атқылау арматурасының сызбасы
Слайд
Көрнекі құралдар:
Слайд 14Мұнай өндірудің атқылау тәсілінің механикалық тәсілден айырмашылығы
Механикалық тәсіл
Атқылау тәсілі
Слайд 15Атқылау арматурасы дегеніміз-7;14;21;35;70 және 100 МПа қысымға есептелген айқыш,үш жақ және
әр түрлі орынды тұжырымдамалары фланецінің қосылысы

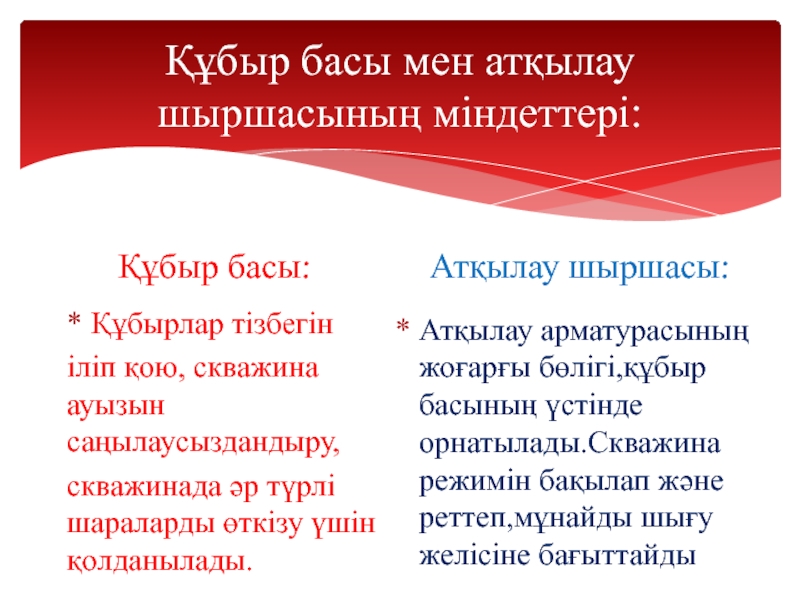

Слайд 18Құбыр басы мен атқылау шыршасының міндеттері:
Құбыр басы:
Құбырлар тізбегін
іліп қою, скважина ауызын
саңылаусыздандыру,
скважинада әр түрлі шараларды өткізу үшін қолданылады.
скважинада әр түрлі шараларды өткізу үшін қолданылады.
Атқылау шыршасы:
Атқылау арматурасының жоғарғы бөлігі,құбыр басының үстінде орнатылады.Скважина режимін бақылап және реттеп,мұнайды шығу желісіне бағыттайды
Слайд 19Атқылау арматурасының бөлшектері:
Арматура тетіктері:үш жақ,айқыш,ысырма,мано-
метр,штуцер
Арматура жұмыс қысымы бойынша жіктелімі:
1.Төменгі қысымды:7,14,21 МПа
2.Жоғарғы
қысымды:35,100 МПа

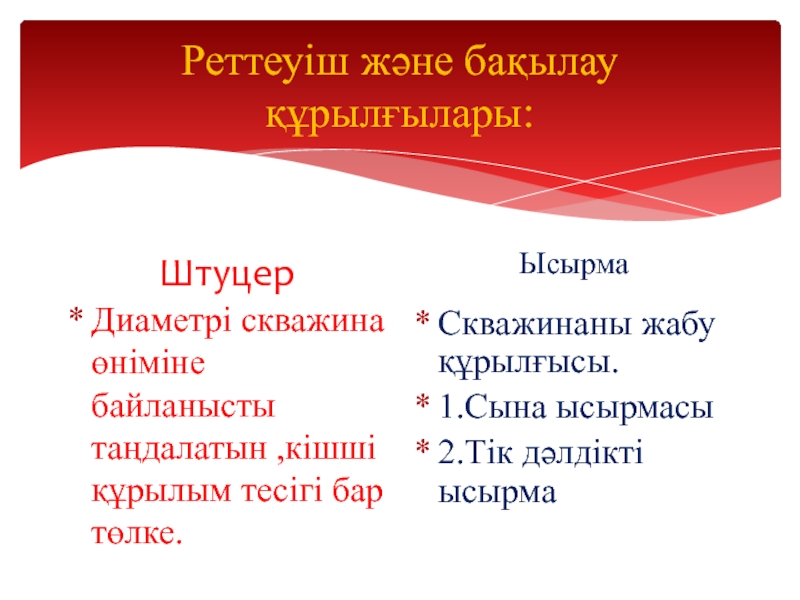

Слайд 20Реттеуіш және бақылау құрылғылары:
Штуцер
Диаметрі скважина өніміне байланысты таңдалатын ,кішші құрылым тесігі
бар төлке.
Ысырма
Скважинаны жабу құрылғысы.
1.Сына ысырмасы
2.Тік дәлдікті ысырма
Слайд 21Реттеу құрылғысы-дроссель
Дроссель-сақиналы кеңістіктен өтетін сұйықтықты дроссельдеу арқылы реттеуге арналған.
1-стопор, 2- стопорлы
шайба, 3 –маховик, тірейтін гайка, 5- нұсқаушы (указатель), 6- бұрандалы гайка, 7- шпиндель,8-қақпақ, 9- корпус, 10-гайка, 11- ұштық, 12- насадканың тұрқы, 13- тығын, 14-насадка, 15-төлке, 16- заглушка (бітеу).

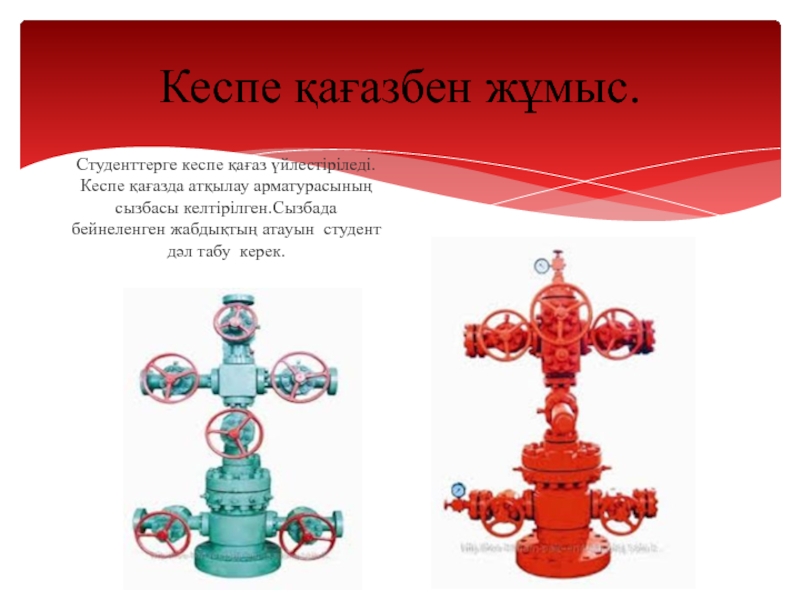

Слайд 25Кеспе қағазбен жұмыс.
Студенттерге кеспе қағаз үйлестіріледі.Кеспе қағазда атқылау арматурасының сызбасы келтірілген.Сызбада
бейнеленген жабдықтың атауын студент дәл табу керек.
