Презентация, доклад Асинхронды қозғалтқыш элементтері
Содержание
- 1. Презентация Асинхронды қозғалтқыш элементтері
- 2. Қысқаша анықтамаЭлектр қозғалтқыштың көптараған түрі – орыс электригі М.О. Доливо-Добровльский жасаған үш фазалы асинронды қозғалтқыш.
- 3. Доливо-Добровольский М. О. (1862-1919 жж.)
- 4. Асинхронды қозғалтқыш құрылысының қарапайымдылығымен және пайдалануға ыңғайлығымен
- 5. Асинхронды машинаның статорыҚозғалтқыштың айналмайтын бөлігі статор. Статор
- 6. Асинхронды машинаның роторыҚозғалтқыштың қозғалмалы бөлігі бұл ротор.
- 7. Фазалық роторлы асинхронды қозғалтқыш 1
- 8. Асинхронды қозғалтқыш қысқа тұйықталған роторымен1- статор2- үш
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Назарларыңызға Рахмет!!!
Қысқаша анықтамаЭлектр қозғалтқыштың көптараған түрі – орыс электригі М.О. Доливо-Добровльский жасаған үш фазалы асинронды қозғалтқыш.

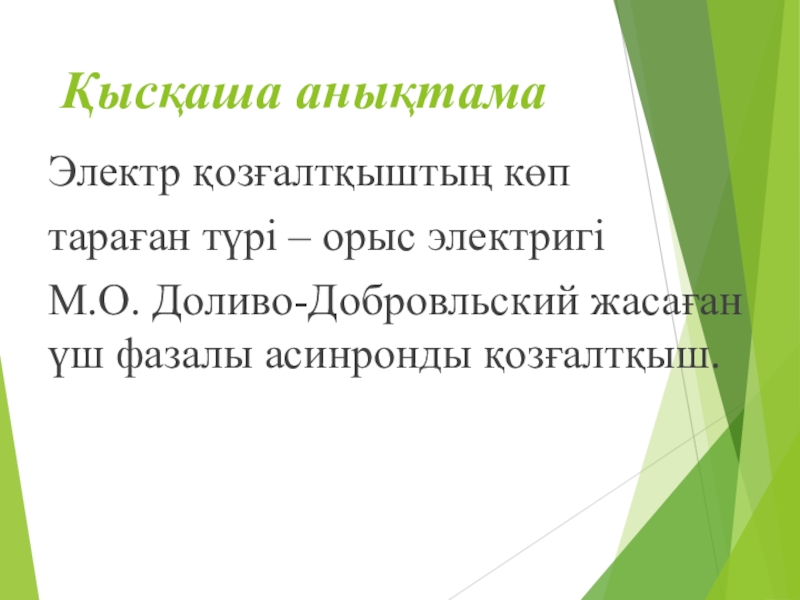

Слайд 2Қысқаша анықтама
Электр қозғалтқыштың көп
тараған түрі – орыс электригі
М.О. Доливо-Добровльский жасаған
үш фазалы асинронды қозғалтқыш.

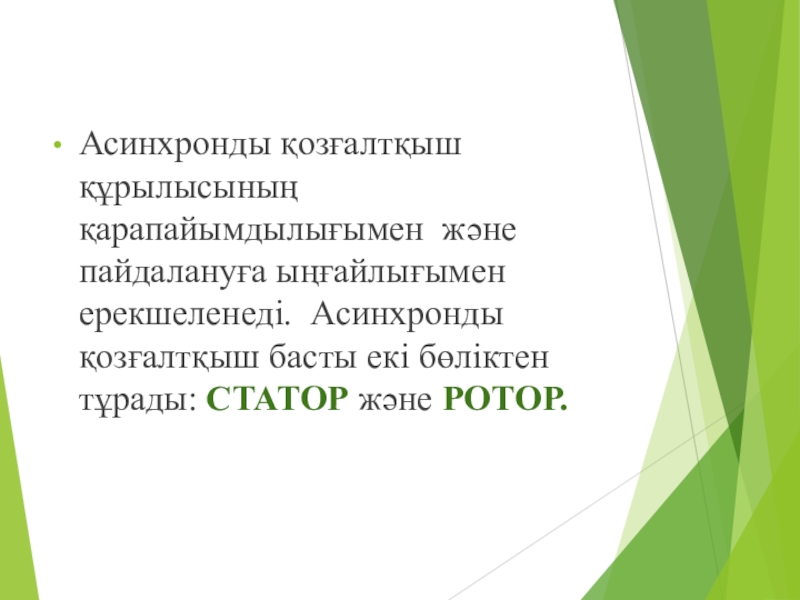

Слайд 4Асинхронды қозғалтқыш құрылысының қарапайымдылығымен және пайдалануға ыңғайлығымен ерекшеленеді. Асинхронды қозғалтқыш басты
екі бөліктен тұрады: СТАТОР және РОТОР.

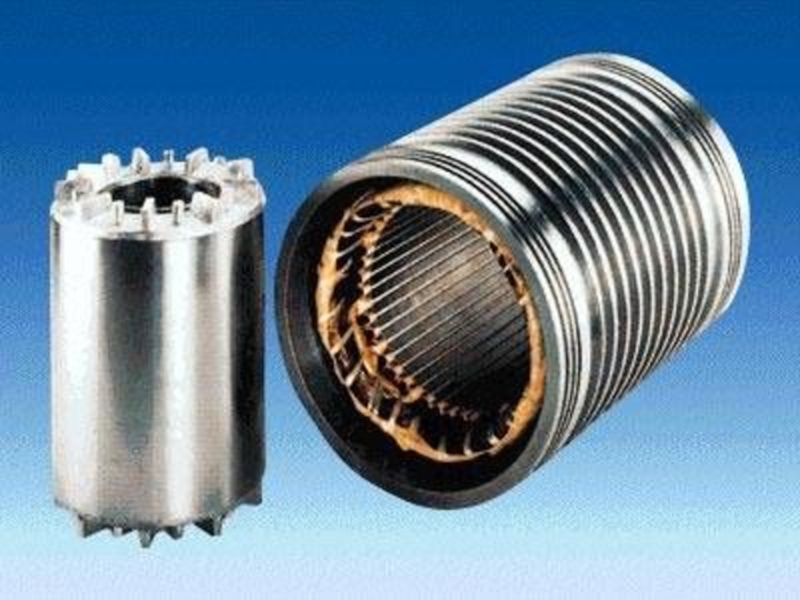

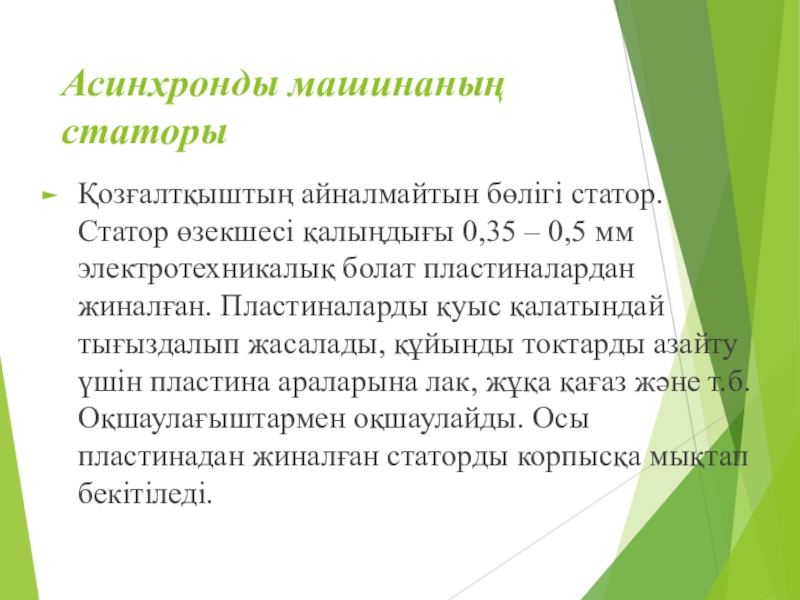

Слайд 5Асинхронды машинаның статоры
Қозғалтқыштың айналмайтын бөлігі статор. Статор өзекшесі қалыңдығы 0,35 –
0,5 мм электротехникалық болат пластиналардан жиналған. Пластиналарды қуыс қалатындай тығыздалып жасалады, құйынды токтарды азайту үшін пластина араларына лак, жұқа қағаз және т.б. Оқшаулағыштармен оқшаулайды. Осы пластинадан жиналған статорды корпысқа мықтап бекітіледі.

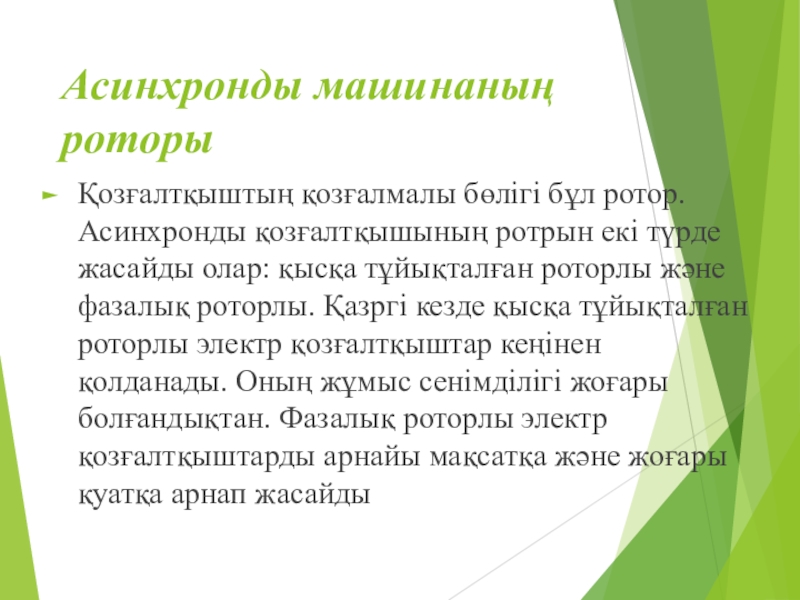

Слайд 6Асинхронды машинаның роторы
Қозғалтқыштың қозғалмалы бөлігі бұл ротор. Асинхронды қозғалтқышының ротрын екі
түрде жасайды олар: қысқа тұйықталған роторлы және фазалық роторлы. Қазргі кезде қысқа тұйықталған роторлы электр қозғалтқыштар кеңінен қолданады. Оның жұмыс сенімділігі жоғары болғандықтан. Фазалық роторлы электр қозғалтқыштарды арнайы мақсатқа және жоғары қуатқа арнап жасайды

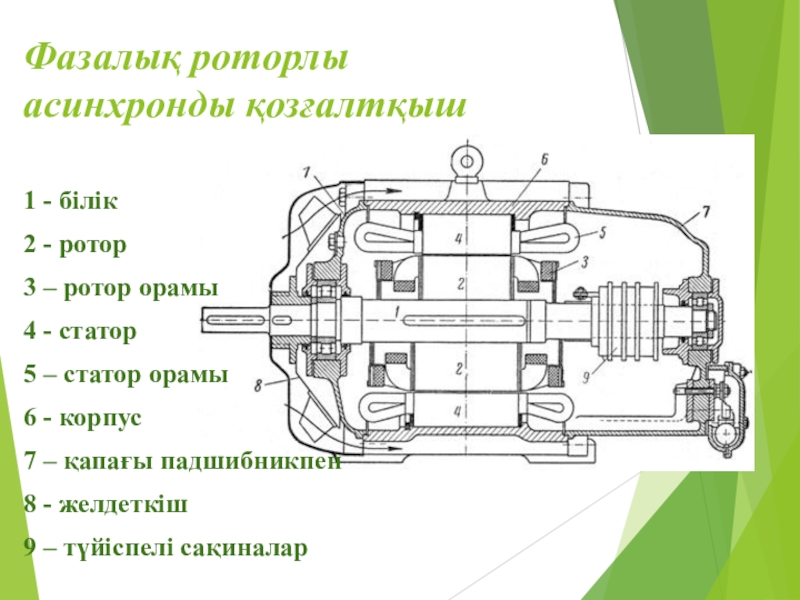

Слайд 7Фазалық роторлы
асинхронды қозғалтқыш
1 - білік
2 - ротор
3 – ротор
орамы
4 - статор
5 – статор орамы
6 - корпус
7 – қапағы падшибникпен
8 - желдеткіш
9 – түйіспелі сақиналар
4 - статор
5 – статор орамы
6 - корпус
7 – қапағы падшибникпен
8 - желдеткіш
9 – түйіспелі сақиналар

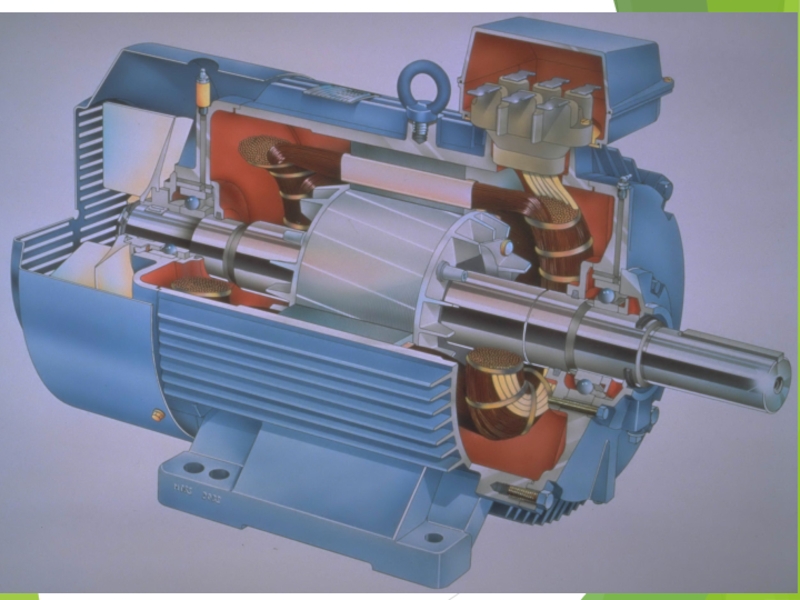

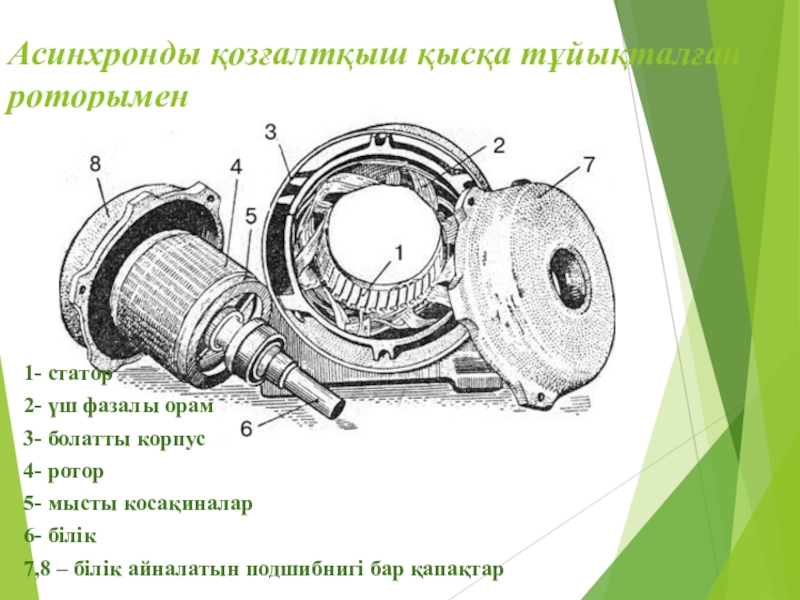

Слайд 8Асинхронды қозғалтқыш қысқа тұйықталған роторымен
1- статор
2- үш фазалы орам
3- болатты корпус
4-
ротор
5- мысты косақиналар
6- білік
7,8 – білік айналатын подшибнигі бар қапақтар
5- мысты косақиналар
6- білік
7,8 – білік айналатын подшибнигі бар қапақтар
