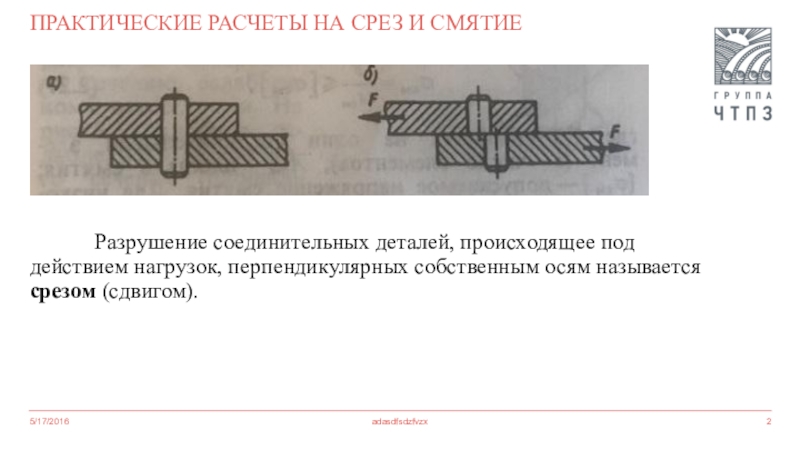

Практические расчеты на срез и смятие Разрушение соединительных деталей, происходящее под действием нагрузок, перпендикулярных собственным осям называется срезом (сдвигом).5/17/2016adasdfsdzfvzx
Слайд 2Практические расчеты на срез и смятие
Разрушение соединительных деталей, происходящее под действием
нагрузок, перпендикулярных собственным осям называется срезом (сдвигом).
5/17/2016
adasdfsdzfvzx
Слайд 3 Практические расчеты соединительных деталей на срез носят условный характер и основываются
на трех допущениях:
В поперечном сечении возможного среза детали возникает внутренний силовой фактор – поперечная сила;
Касательные напряжения, возникающие в поперечном сечении, распределены по сечению равномерно;
Если соединение осуществлено несколькими одинаковыми деталями, то считается, что все они нагружены одинаково.
Условие прочности при расчете на срез имеет вид:
- расчетное напряжение среза в поперечном сечении детали;
- поперечная сила, возникающая в срезанной детали (площадь среза);
i - число соединительных деталей
В поперечном сечении возможного среза детали возникает внутренний силовой фактор – поперечная сила;
Касательные напряжения, возникающие в поперечном сечении, распределены по сечению равномерно;
Если соединение осуществлено несколькими одинаковыми деталями, то считается, что все они нагружены одинаково.
Условие прочности при расчете на срез имеет вид:
- расчетное напряжение среза в поперечном сечении детали;
- поперечная сила, возникающая в срезанной детали (площадь среза);
i - число соединительных деталей
Слайд 4

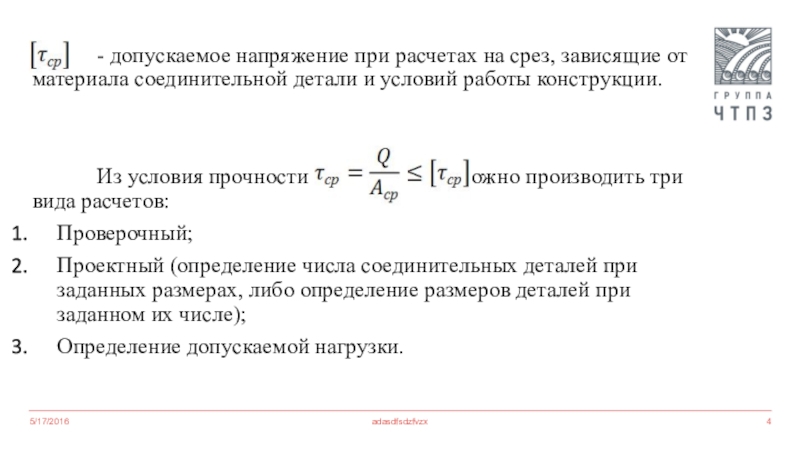

- допускаемое напряжение при расчетах на срез, зависящие от материала соединительной
детали и условий работы конструкции.
Из условия прочности можно производить три вида расчетов:
Проверочный;
Проектный (определение числа соединительных деталей при заданных размерах, либо определение размеров деталей при заданном их числе);
Определение допускаемой нагрузки.
Из условия прочности можно производить три вида расчетов:
Проверочный;
Проектный (определение числа соединительных деталей при заданных размерах, либо определение размеров деталей при заданном их числе);
Определение допускаемой нагрузки.
5/17/2016
adasdfsdzfvzx

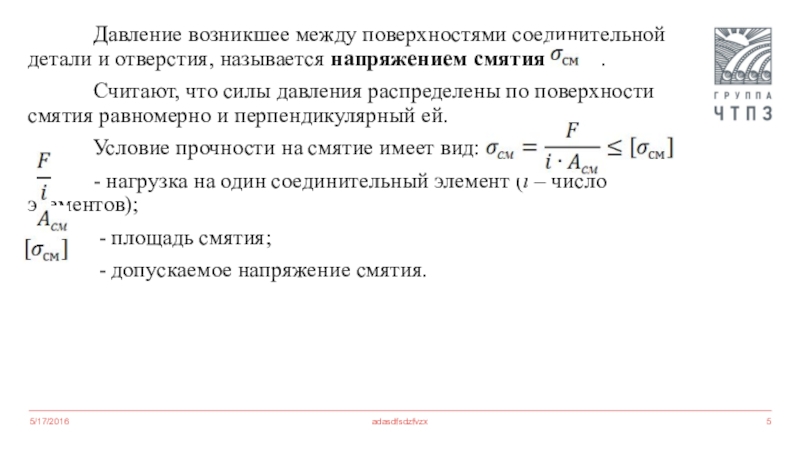

Слайд 5 Давление возникшее между поверхностями соединительной детали и отверстия, называется напряжением смятия
.
Считают, что силы давления распределены по поверхности смятия равномерно и перпендикулярный ей.
Условие прочности на смятие имеет вид:
- нагрузка на один соединительный элемент (i – число элементов);
- площадь смятия;
- допускаемое напряжение смятия.
Считают, что силы давления распределены по поверхности смятия равномерно и перпендикулярный ей.
Условие прочности на смятие имеет вид:
- нагрузка на один соединительный элемент (i – число элементов);
- площадь смятия;
- допускаемое напряжение смятия.
5/17/2016
adasdfsdzfvzx

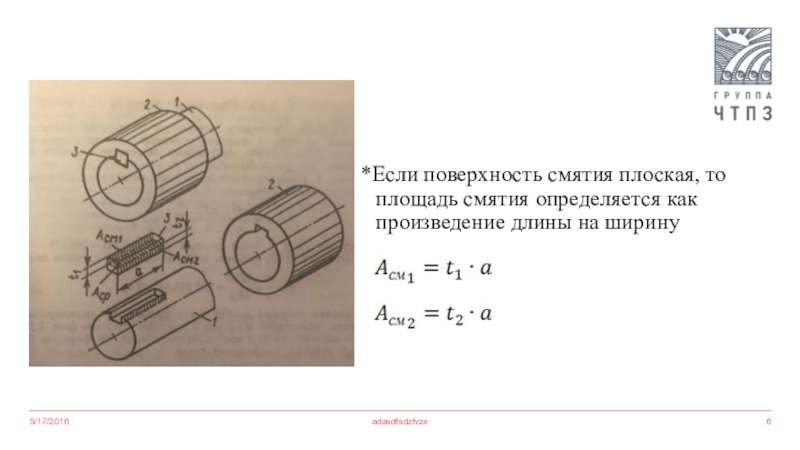

Слайд 6*Если поверхность смятия плоская, то площадь смятия определяется как произведение длины
на ширину
5/17/2016
adasdfsdzfvzx

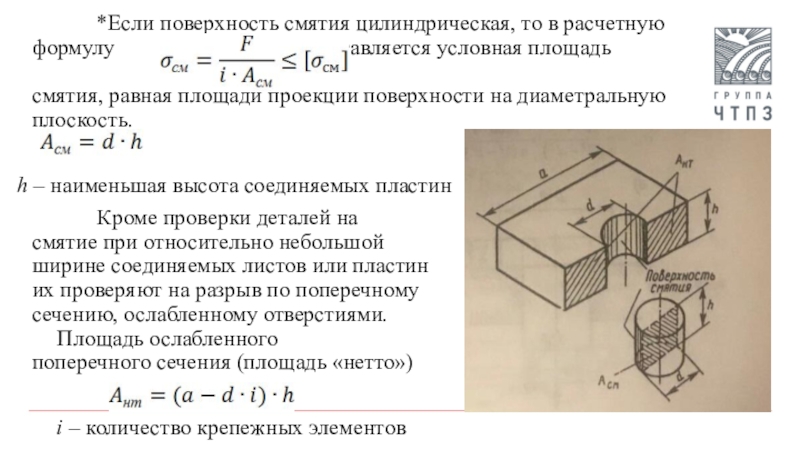

Слайд 7 *Если поверхность смятия цилиндрическая, то в расчетную формулу подставляется условная площадь смятия, равная
площади проекции поверхности на диаметральную плоскость.
h – наименьшая высота соединяемых пластин
Кроме проверки деталей на смятие при относительно небольшой ширине соединяемых листов или пластин их проверяют на разрыв по поперечному сечению, ослабленному отверстиями. Площадь ослабленного поперечного сечения (площадь «нетто»)
i – количество крепежных элементов
h – наименьшая высота соединяемых пластин
Кроме проверки деталей на смятие при относительно небольшой ширине соединяемых листов или пластин их проверяют на разрыв по поперечному сечению, ослабленному отверстиями. Площадь ослабленного поперечного сечения (площадь «нетто»)
i – количество крепежных элементов
