Слайд 1ТОГАПОУ «Промышленно-технологический колледж»
«Кладка прямых углов стен, толщиной в 1,5 кирпича»
Автор: Кулыгина
Елена Ивановна
преподаватель спецдисциплин
ТОГАПОУ «Промышленно-технологический
колледж»
Г. Мичуринск Тамбовская область
2017г.

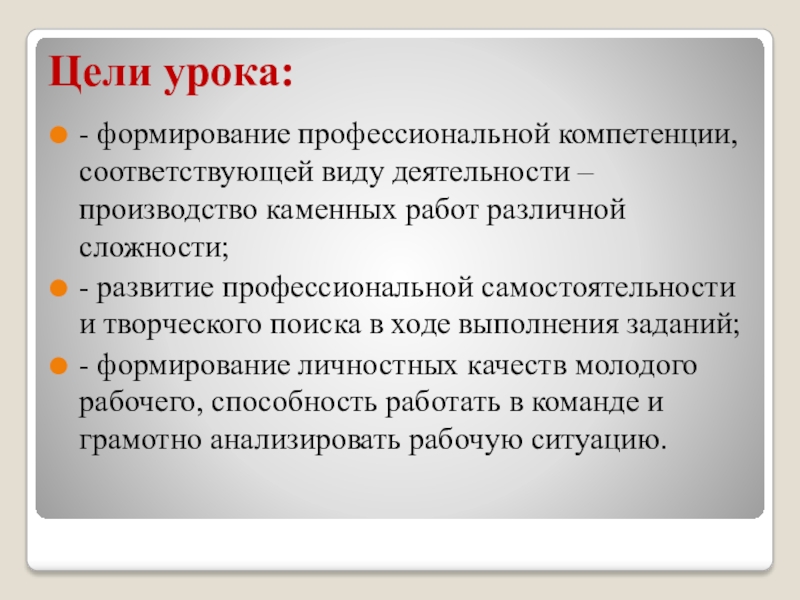

Слайд 2Цели урока:
- формирование профессиональной компетенции, соответствующей виду деятельности – производство каменных
работ различной сложности;
- развитие профессиональной самостоятельности и творческого поиска в ходе выполнения заданий;
- формирование личностных качеств молодого рабочего, способность работать в команде и грамотно анализировать рабочую ситуацию.
Слайд 3Задачи:
- актуализировать знания студентов по видам перевязки каменной кладки;
- углубить полученные
знания на предыдущих уроках;
- обобщить знания по технологии кладки прямых углов стен;
- систематизировать прикладные и фундаментальные знания.
Слайд 4Кладка стен по цепной (однорядной) системе перевязки швов

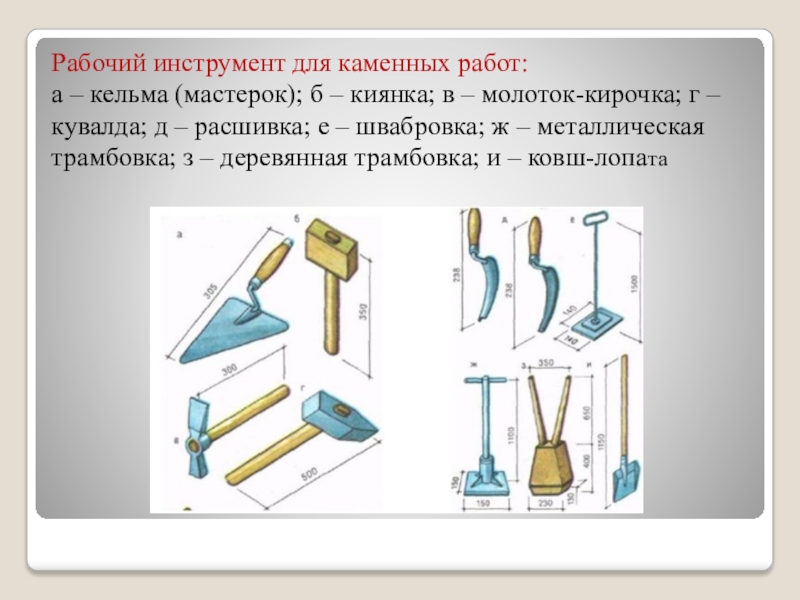

Слайд 5Рабочий инструмент для каменных работ:
а – кельма (мастерок); б –
киянка; в – молоток-кирочка; г – кувалда; д – расшивка; е – швабровка; ж – металлическая трамбовка; з – деревянная трамбовка; и – ковш-лопата
Слайд 6Контрольно-измерительный инструмент для каменных работ:
а – метр; б – рулетка;
в – отвес; г – уровень строительный; д – угольник; е - правило
Слайд 7Кладка стены, толщиной 380мм по однорядной системе перевязки швов

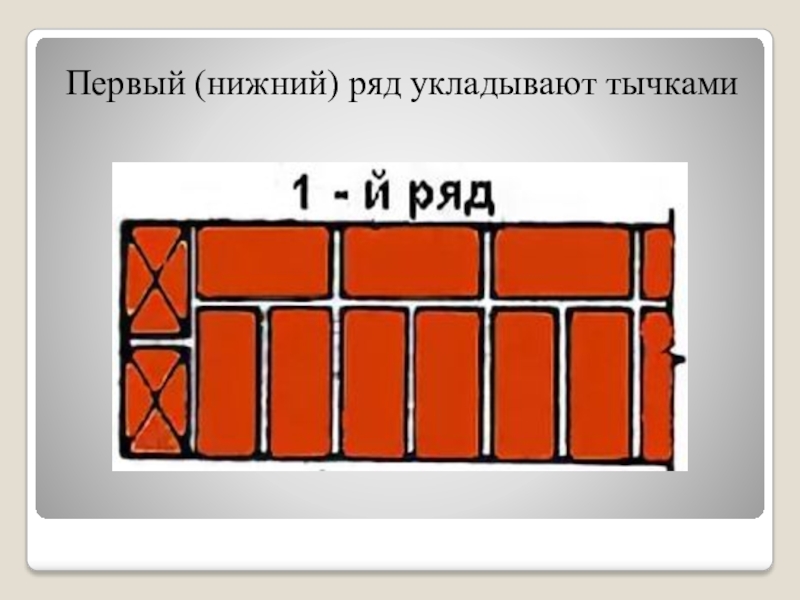

Слайд 8Первый (нижний) ряд укладывают тычками
Слайд 9Тычковые и ложковые ряды последовательно чередуются между собой
Слайд 10Последовательность кладки кирпича при однорядной системе перевязки
Положение каменщика при последовательной кладке

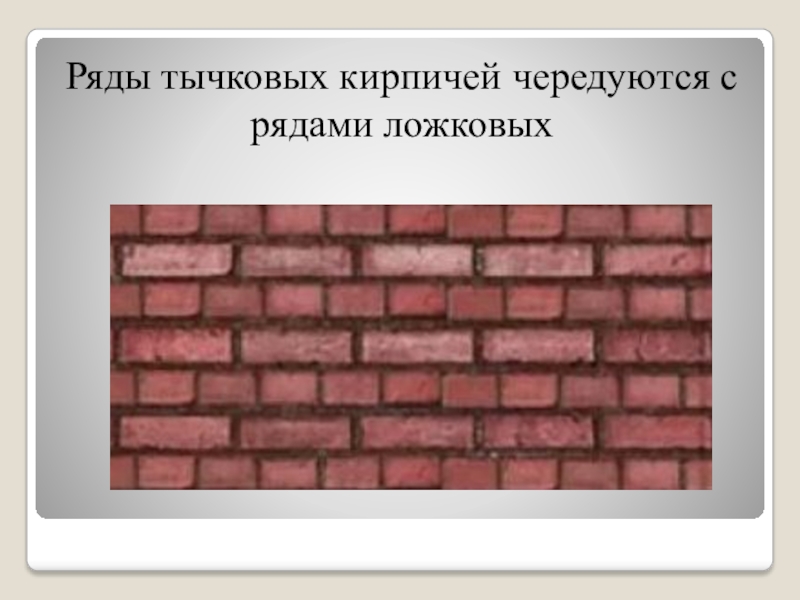

Слайд 11Ряды тычковых кирпичей чередуются с рядами ложковых
Слайд 12Кладка стен по многорядной системе перевязки швов

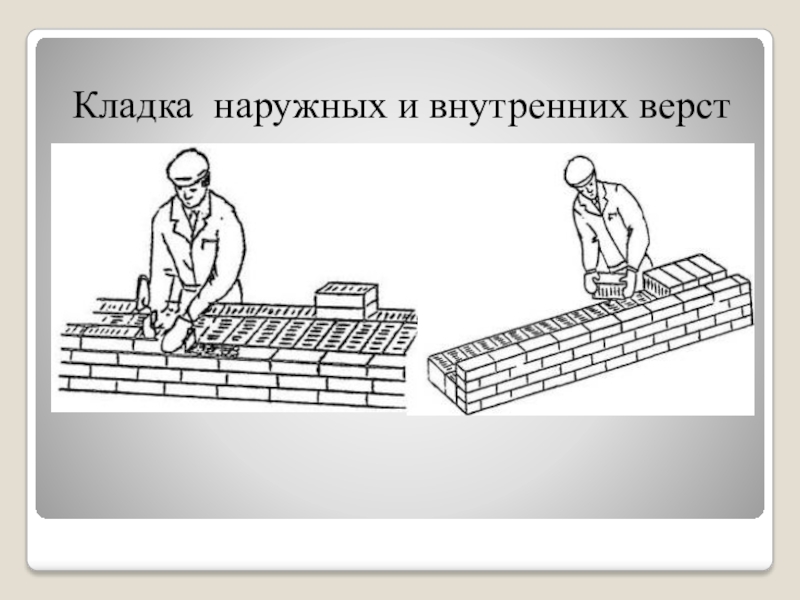

Слайд 13Кладка наружных и внутренних верст

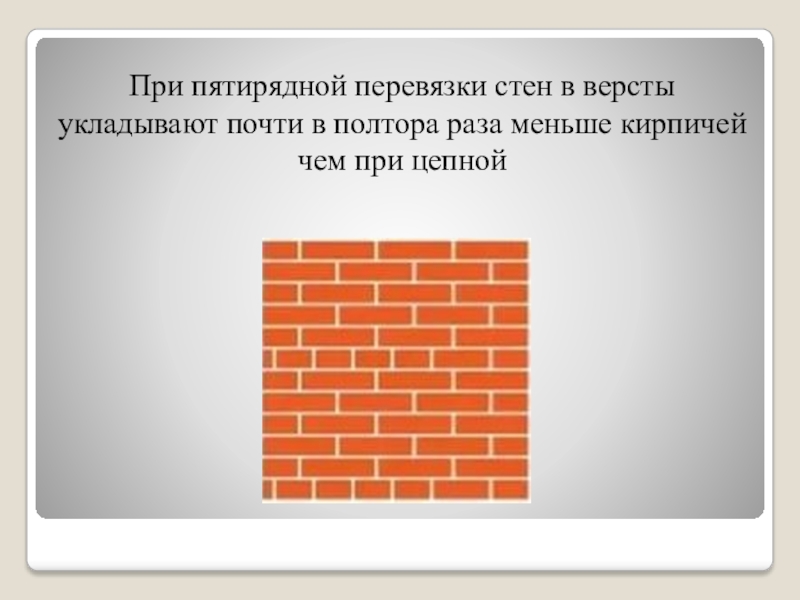

Слайд 14При пятирядной перевязки стен в версты укладывают почти в полтора раза
меньше кирпичей чем при цепной

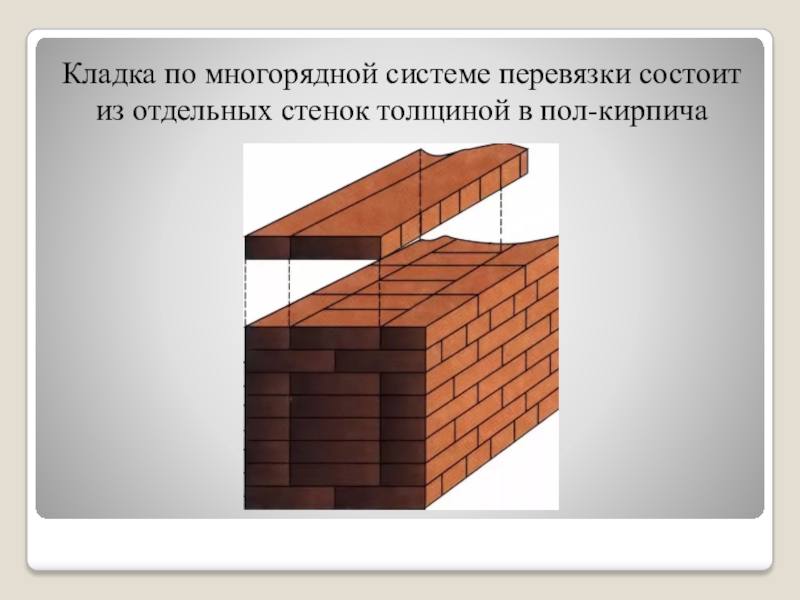

Слайд 15Кладка по многорядной системе перевязки состоит из отдельных стенок толщиной в
пол-кирпича
Слайд 16Последовательность кладки кирпича при многорядной системе перевязки
Положение каменщика при кладке стены
по многорядной системе перевязки

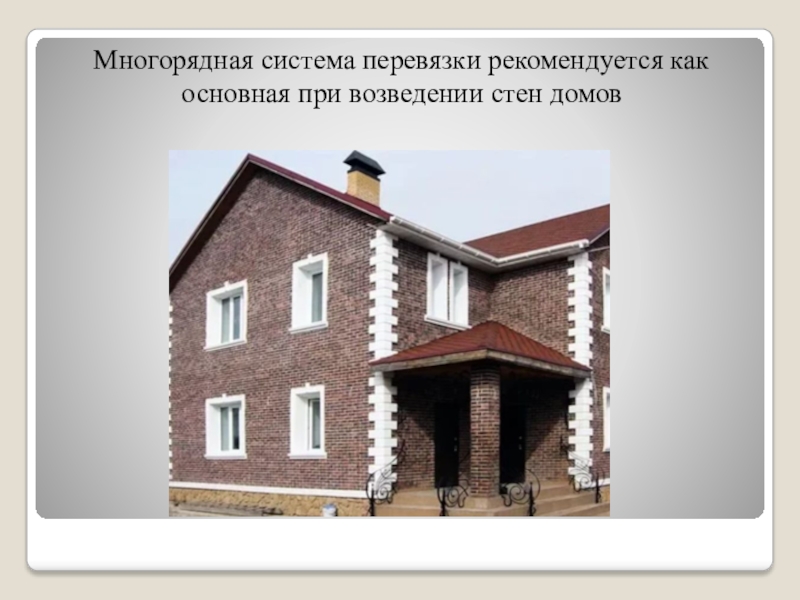

Слайд 17Многорядная система перевязки рекомендуется как основная при возведении стен домов

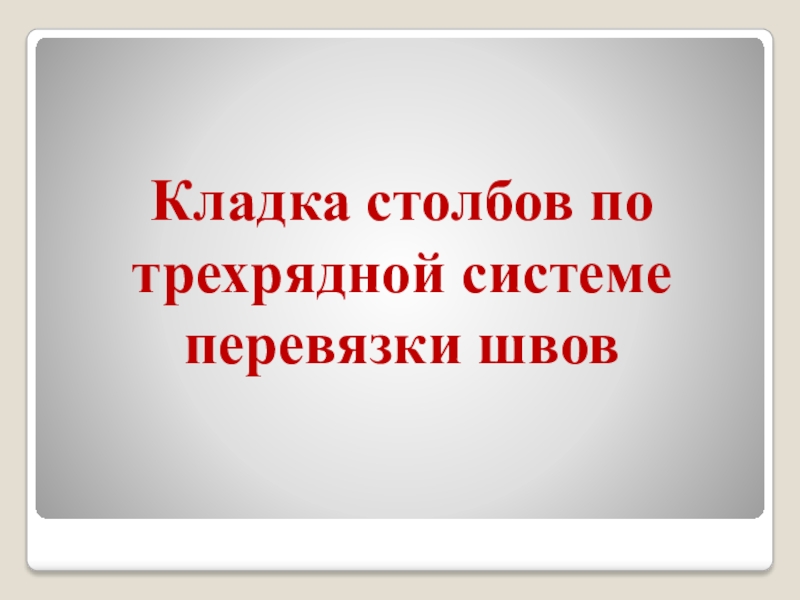

Слайд 18Кладка столбов по трехрядной системе перевязки швов
Слайд 19Фрагмент столба, выложенного по трехрядной системе перевязки швов
Слайд 20Кладка столбов независимо от системы перевязки должна начинаться и заканчиваться тычковыми
рядами
Слайд 21Стальные стержни, выпущенные в местах примыкания тонких стенок
Слайд 22Решение производственных ситуаций
Слайд 23При производстве бутовой кладки стен, возводимых студентом, боковые поверхности некоторых камней,
уложенных в ряду, оказались наклонены к горизонту. Как эти камни будут вести себя в кладке? Обоснуйте свой ответ.

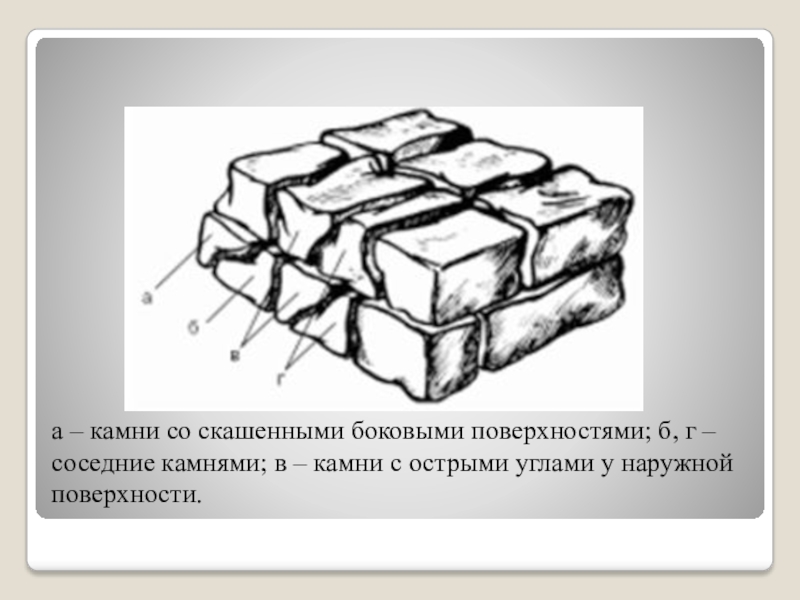

Слайд 24а – камни со скашенными боковыми поверхностями; б, г – соседние
камнями; в – камни с острыми углами у наружной поверхности.
Слайд 25Самосвал, предназначенный для доставки раствора на объект, был задействован в транспортировки
щебня. После чего не был тщательно промыт. К чему может привести попадание мелкого щебня в раствор при производстве кирпичной кладки? Обоснуйте свой ответ.
Слайд 26Положение камней в кладке: а – опора на две точки; б
– опора на всю постель; в – наполнение раствором
Слайд 27При производстве кирпичной кладки по многорядной системе перевязки швов, продольные и
поперечные вертикальные швы оказались сквозными по высоте конструкции. Что может произойти с кладкой стен, после ее нагрузки? Обоснуйте свой ответ.
Слайд 28Возможные деформации кирпичной кладки
Слайд 29Кладка прямых углов стен толщиной в 1,5 кирпича

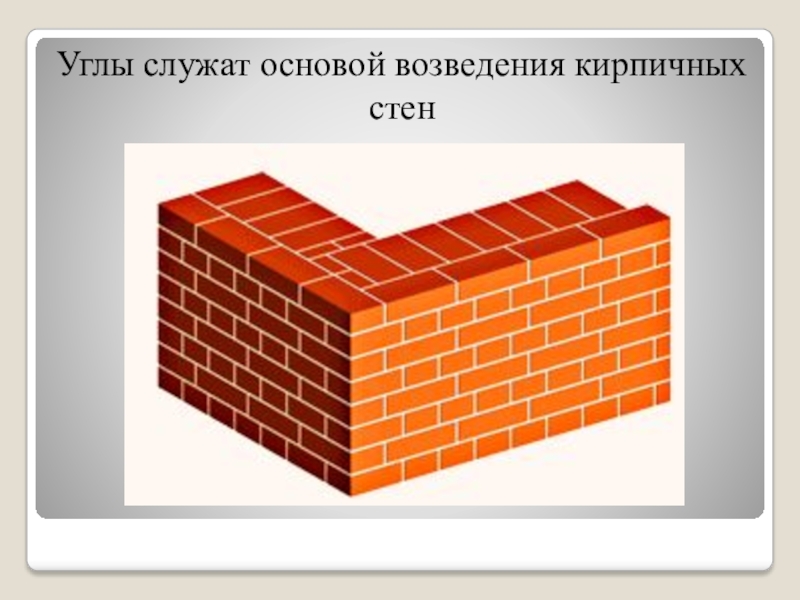

Слайд 30Углы служат основой возведения кирпичных стен

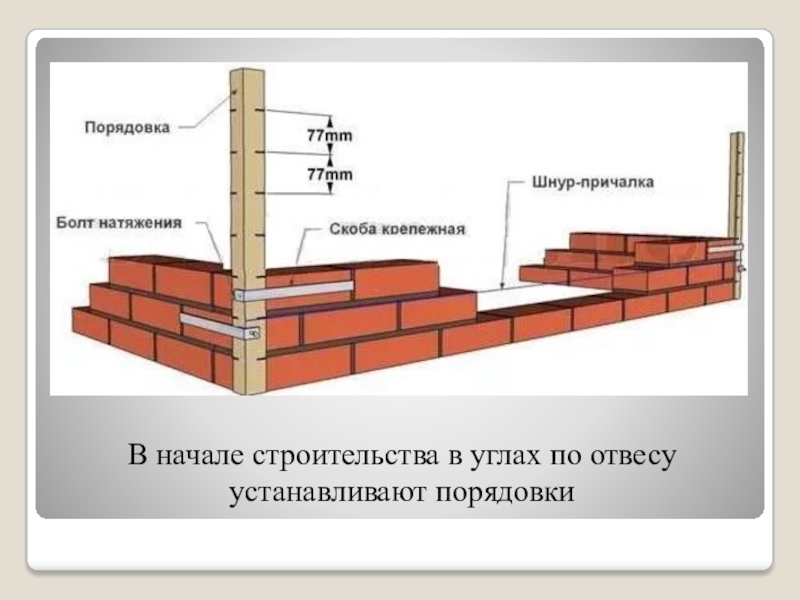

Слайд 31В начале строительства в углах по отвесу устанавливают порядовки
Слайд 33Кладку углов на строительной площадке выполняет, обычно, каменщик 4-5-ого разряда. Он
размечает угол, устанавливает порядовку, разравнивает раствор, ведет кладку кирпича.

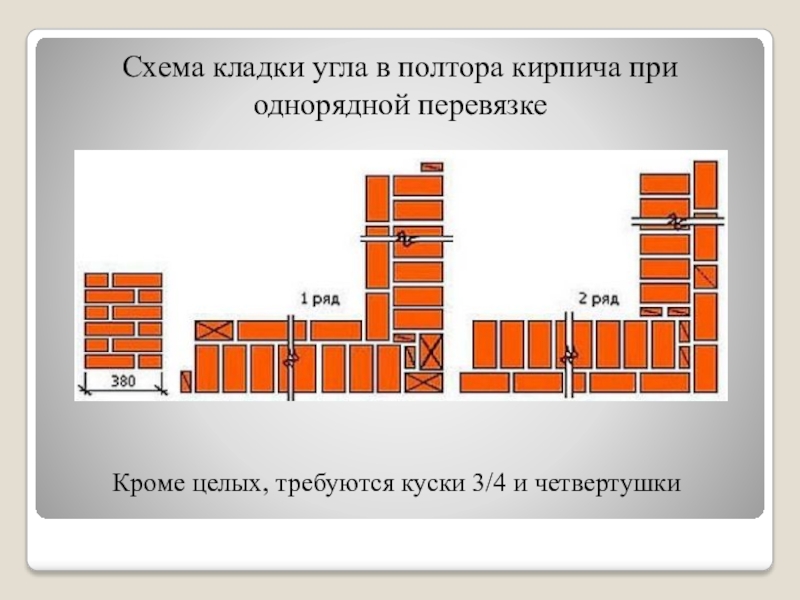

Слайд 34Схема кладки угла в полтора кирпича при однорядной перевязке
Кроме целых, требуются
куски 3/4 и четвертушки

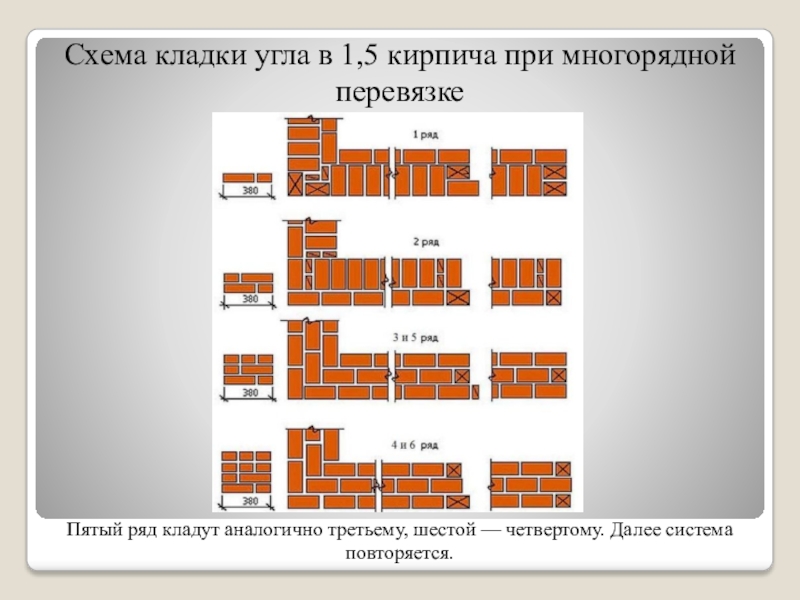

Слайд 35Схема кладки угла в 1,5 кирпича при многорядной перевязке
Пятый ряд кладут
аналогично третьему, шестой — четвертому. Далее система повторяется.
Слайд 36

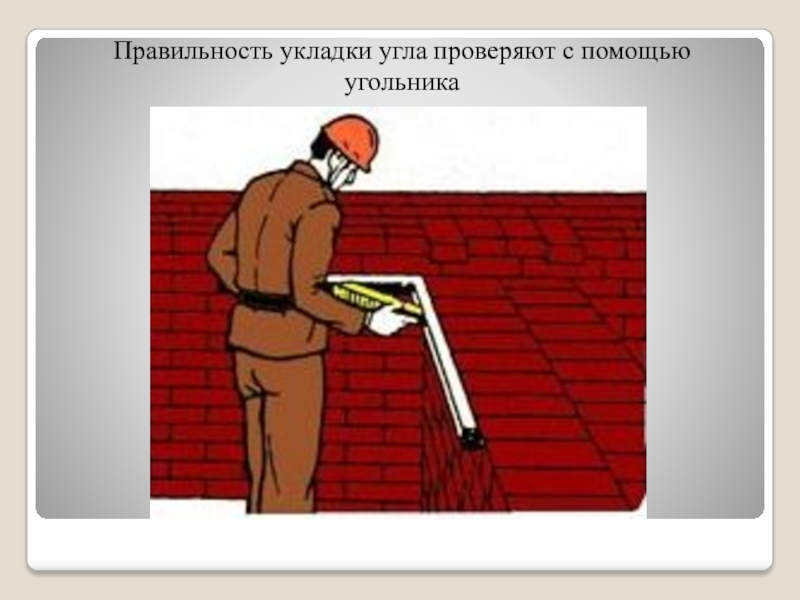

Правильность укладки угла проверяют с помощью угольника

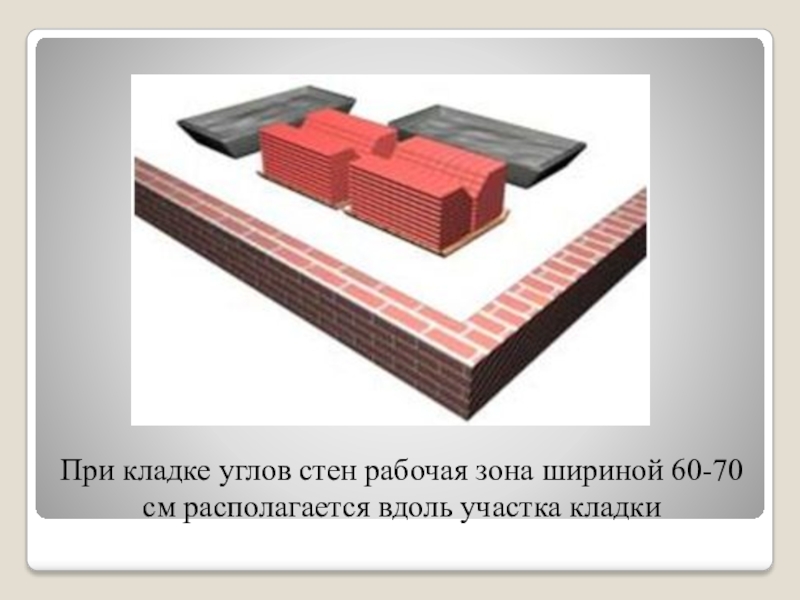

Слайд 37При кладке углов стен рабочая зона шириной 60-70 см располагается вдоль участка кладки

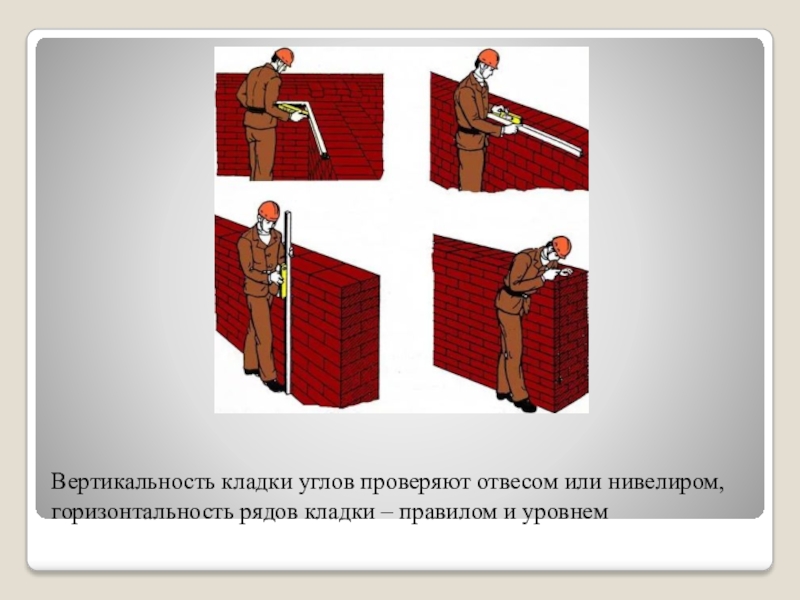

Слайд 38Вертикальность кладки углов проверяют отвесом или нивелиром, горизонтальность рядов кладки –
правилом и уровнем

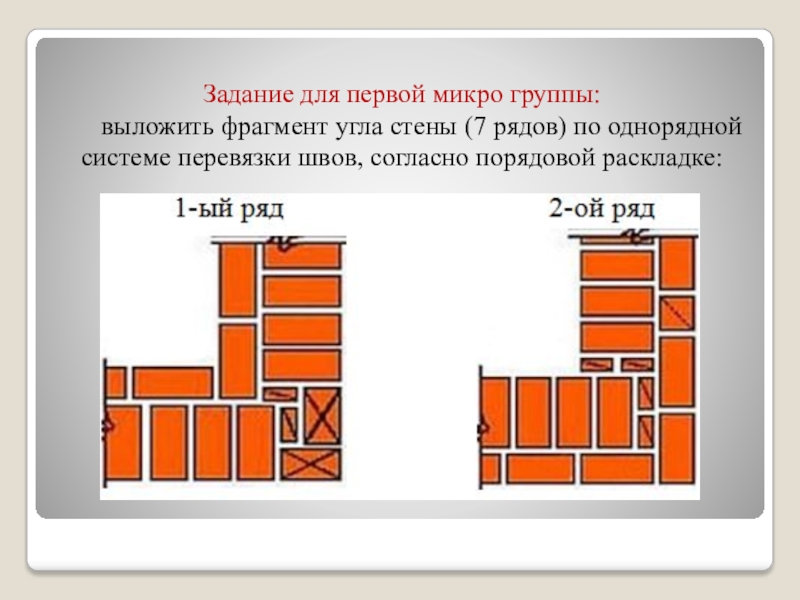

Слайд 40Задание для первой микро группы:
выложить фрагмент угла стены (7 рядов) по
однорядной системе перевязки швов, согласно порядовой раскладке:

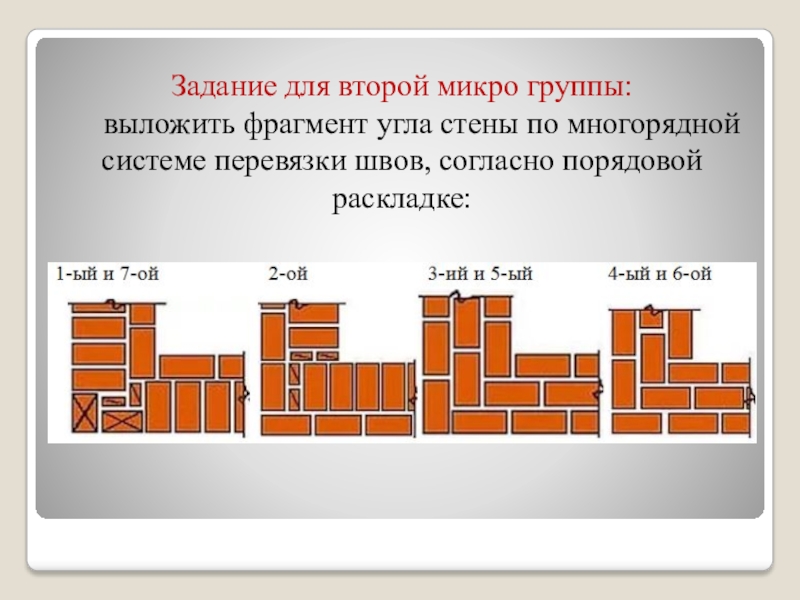

Слайд 41Задание для второй микро группы:
выложить фрагмент угла стены по многорядной системе
перевязки швов, согласно порядовой раскладке:

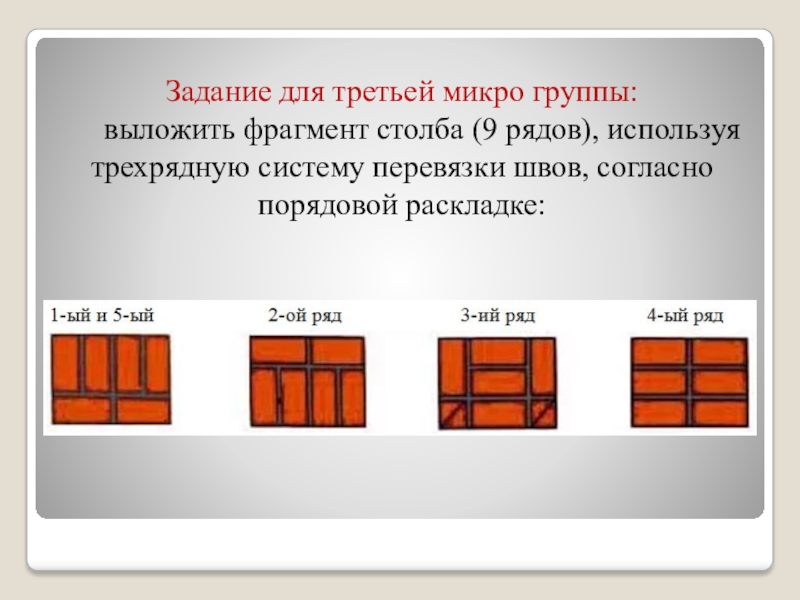

Слайд 42Задание для третьей микро группы:
выложить фрагмент столба (9 рядов), используя трехрядную
систему перевязки швов, согласно порядовой раскладке:
Слайд 44Исходные данные:
Рассчитать расход материала, необходимого для возведения наружных простых стен бани
из обыкновенного глиняного кирпича, высотой 2,5м.
Размер бани в плане 4х3м, толщина стен 380мм. Имеется дверной проем 2,1х 0,6м.

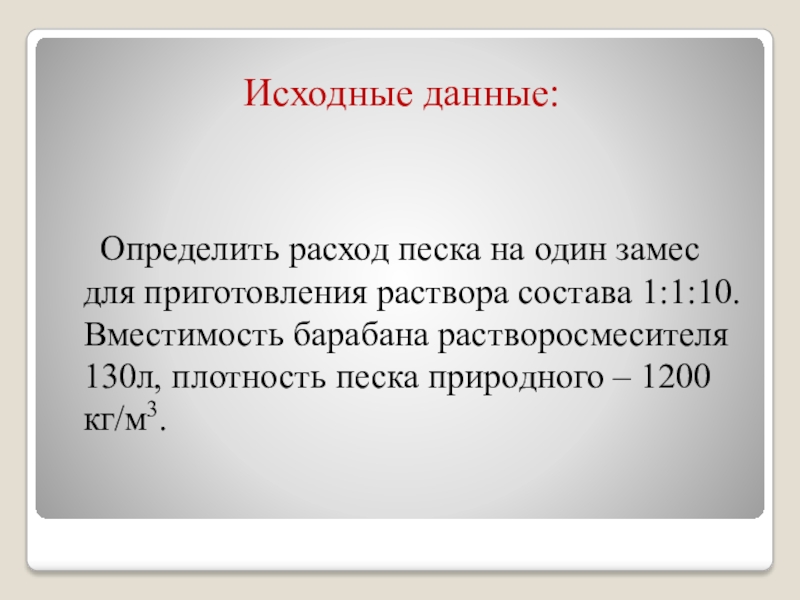

Слайд 45Исходные данные:
Определить расход песка на один замес для приготовления раствора состава
1:1:10. Вместимость барабана растворосмесителя 130л, плотность песка природного – 1200 кг/м3.
Слайд 46Исходные данные:
Рассчитать расход материала, необходимого для устройства ленточных фундаментов из бутового
камня под трансформаторную подстанцию, размером 6х8 м и глубиной залегания 1,5м. Если стены трансформаторной подстанции будут выложены в 11/2 кирпича.

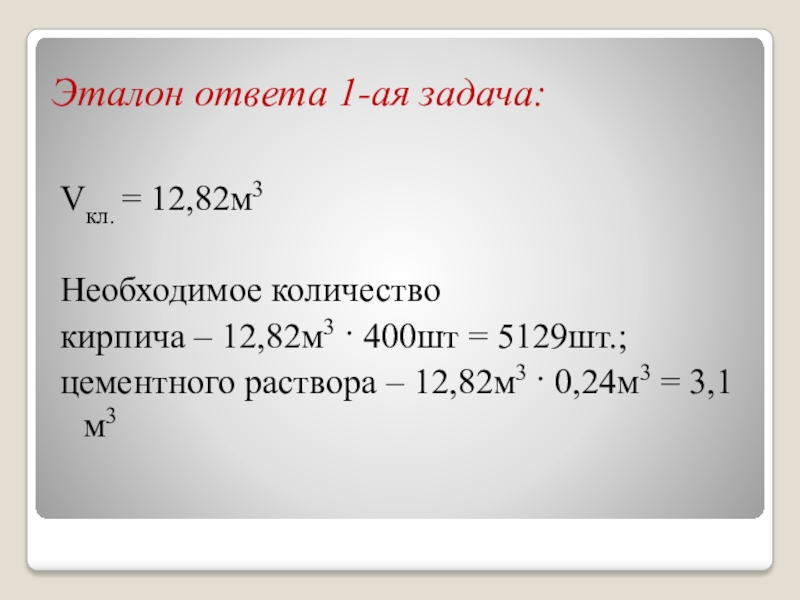

Слайд 47Эталон ответа 1-ая задача:
Vкл. = 12,82м3
Необходимое количество
кирпича – 12,82м3 · 400шт
= 5129шт.;
цементного раствора – 12,82м3 · 0,24м3 = 3,1м3
Слайд 48Эталон ответа 2-ая задача:
Всего частей раствора – 12
130/12·10 = 108,3л,
или 0,11м3;
0,11м3·1200 кг/м3 = 132кг

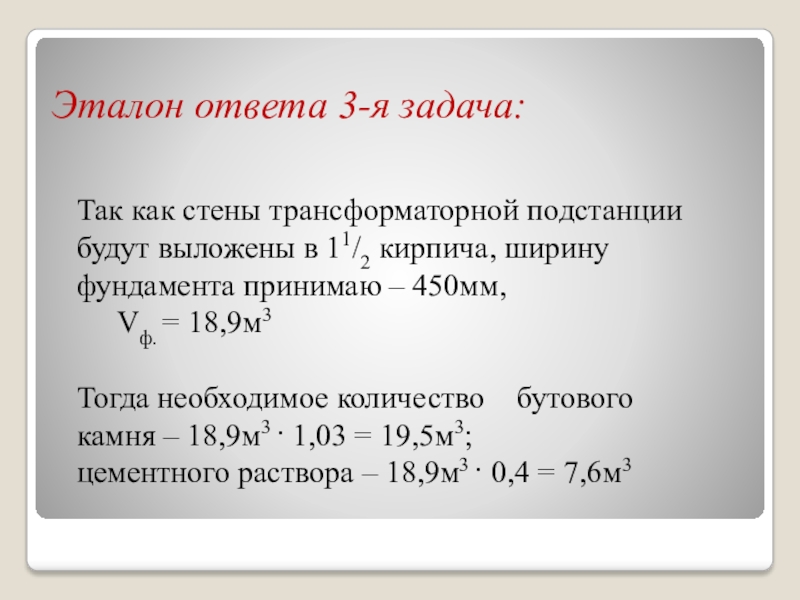

Слайд 49Эталон ответа 3-я задача:
Так как стены трансформаторной подстанции будут выложены в
11/2 кирпича, ширину фундамента принимаю – 450мм,
Vф. = 18,9м3
Тогда необходимое количество бутового
камня – 18,9м3 · 1,03 = 19,5м3;
цементного раствора – 18,9м3 · 0,4 = 7,6м3
Слайд 50Домашнее задание:
1. Лукин А.А. Технология каменных работ
стр. 211-218
2. Подготовить сообщение
(на 5мин) на тему «Декоративная кладка стен из кирпича. Назначение. Виды.»
Слайд 51Список используемой литературы
Журавлев М.П. Каменщик: учебное пособие – М.: Изд.7-е. –
Ростов н/Д: Феникс,2007г.
Искусство кирпичной кладки – Ростов н/Д.: Феникс, Москва,2007г.
Куприянова Г.В. Каменщик : учебное пособие – М.: Издательский центр «Академия», 2009г.
Лукин А.А. Технология каменных работ: учебное пособие – М.: Издательский центр «Академия»,2009г.
Попов К.Н. Материаловедение для каменщиков и монтажников : учебник – М.: перераб. и доп.Высш.шк.,2006г.
Сугробов Н.П. Общестроительные работы: учебное пособие – М.: Издательский центр «Академия»,2008г.
Чичерин И.И. Общестроительные работы: учебник – М.: Издательский центр «Академия»,2009г.
