Презентация, доклад на тему Представлена презентация к уроку по теме Строительные чертежи для студентов гр.52 по МДК 02.01. Организация технологических процессов при строительстве, эксплуатации и
Содержание
- 1. Представлена презентация к уроку по теме Строительные чертежи для студентов гр.52 по МДК 02.01. Организация технологических процессов при строительстве, эксплуатации и
- 2. АктуальностьЧтобы построить здание или сооружение, сначала разрабатывают
- 3. Цель:Обучить студентов определять по чертежам конструктивные типы
- 4. Задачи:научить студентов подбирать по каталогам сборные элементы
- 5. Подземные части здания (или, как их еще
- 6. План фундамента ленточного типа должен отвечать следующим
- 7. Задание на выполнение плана ленточного фундаментаРазмеры здания
- 8. Построение плана фундамента выполняется в следующей последовательности:
- 9. Определяемся с размерами поперечного сечения фундаментных подушек. Выполняем привязку фундаментных плит к координационным осям
- 10. Вычерчиваем схему расположения фундаментных подушек с размерами по каждой координационной оси
- 11. Определяемся с размерами поперечного сечения бетонных блоков стен подвала. Выполняем привязку стеновых фундаментных блоков

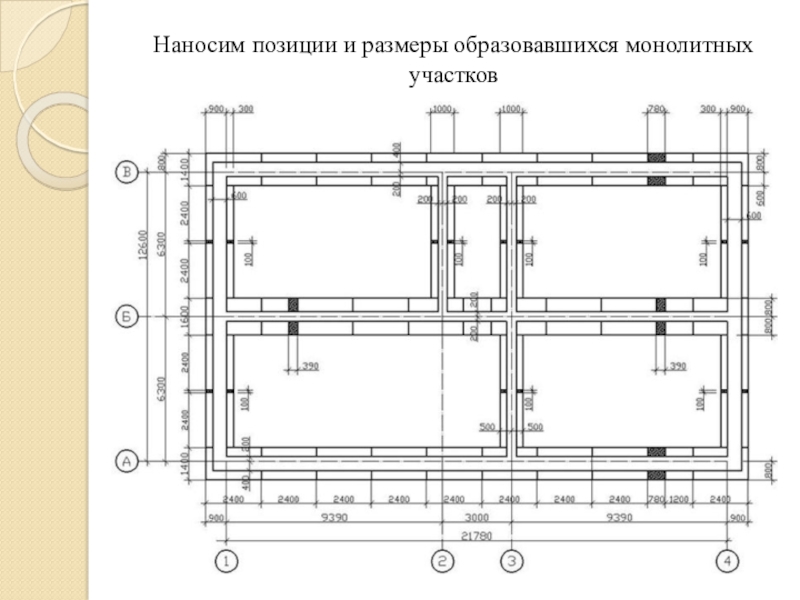

- 12. Наносим позиции и размеры образовавшихся монолитных участков
- 13. Написать марки фундаментных плит и стен подвала
- 14. Контрольные вопросы:Какие конструктивные типы фундаментов гражданских зданий
- 15. Литература:1. ГОСТ Р 21.1101-2013 СПДС. Основные требования
АктуальностьЧтобы построить здание или сооружение, сначала разрабатывают рабочие чертежи.Строительные чертежи, как правило, используются в качестве визуального инструмента в создании домов, мостов и других сооружений. В то время как эти чертежи достаточно просты и понятны для тех
Слайд 1ТОГАПОУ «Промышленно-технологический колледж»
Образец выполнения плана ленточного железобетонного фундамента на строительных чертежах
Автор:

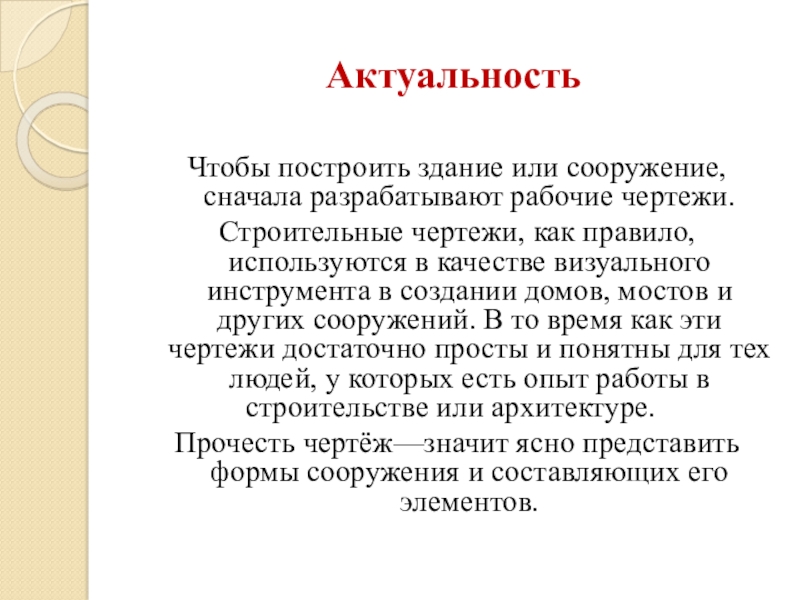

Слайд 2Актуальность
Чтобы построить здание или сооружение, сначала разрабатывают рабочие чертежи.
Строительные чертежи, как
правило, используются в качестве визуального инструмента в создании домов, мостов и других сооружений. В то время как эти чертежи достаточно просты и понятны для тех людей, у которых есть опыт работы в строительстве или архитектуре.
Прочесть чертёж—значит ясно представить формы сооружения и составляющих его элементов.
Прочесть чертёж—значит ясно представить формы сооружения и составляющих его элементов.
Слайд 3Цель:
Обучить студентов определять по чертежам конструктивные типы фундаментов гражданских зданий;
Изучить графическое
изображение сборных ленточных фундаментов;
Уметь подбирать ширину подошвы фундамента в зависимости от нагрузок
Уметь подбирать ширину подошвы фундамента в зависимости от нагрузок

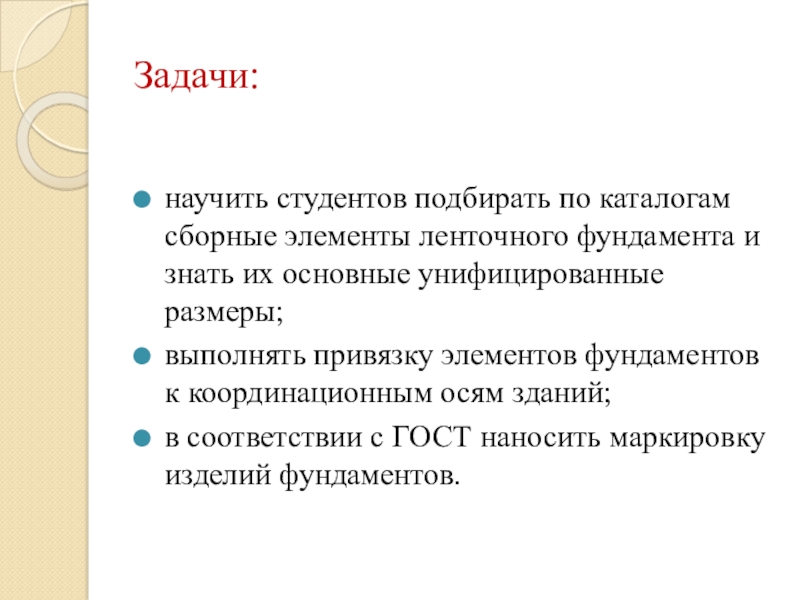

Слайд 4Задачи:
научить студентов подбирать по каталогам сборные элементы ленточного фундамента и знать
их основные унифицированные размеры;
выполнять привязку элементов фундаментов к координационным осям зданий;
в соответствии с ГОСТ наносить маркировку изделий фундаментов.
выполнять привязку элементов фундаментов к координационным осям зданий;
в соответствии с ГОСТ наносить маркировку изделий фундаментов.

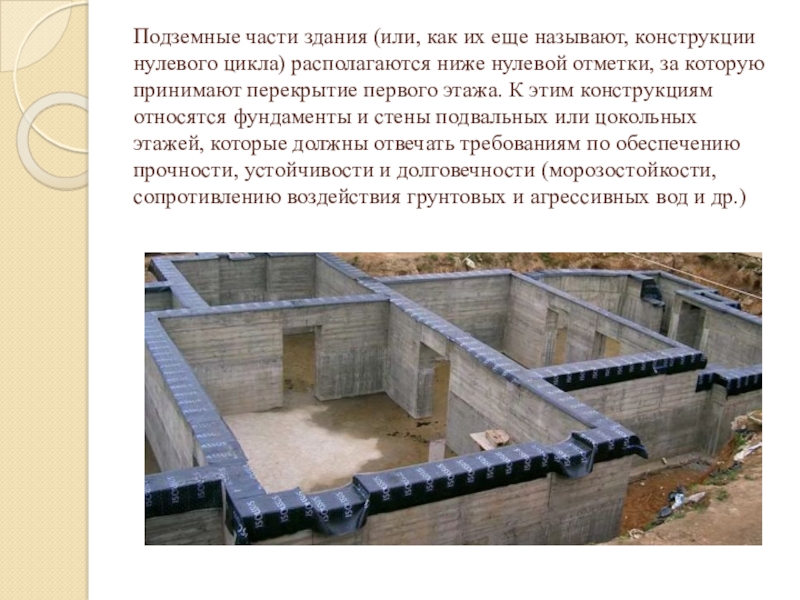

Слайд 5Подземные части здания (или, как их еще называют, конструкции нулевого цикла)
располагаются ниже нулевой отметки, за которую принимают перекрытие первого этажа. К этим конструкциям относятся фундаменты и стены подвальных или цокольных этажей, которые должны отвечать требованиям по обеспечению прочности, устойчивости и долговечности (морозостойкости, сопротивлению воздействия грунтовых и агрессивных вод и др.)

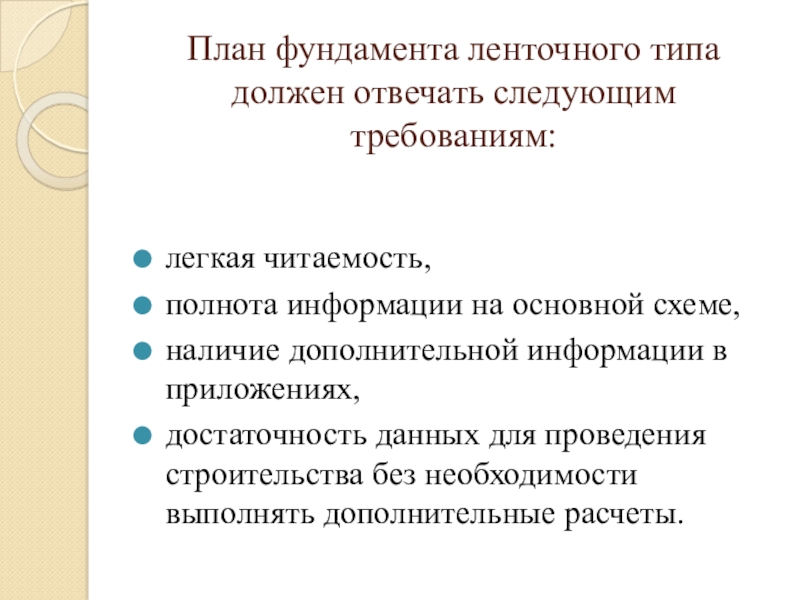

Слайд 6План фундамента ленточного типа должен отвечать следующим требованиям:
легкая читаемость,
полнота информации на
основной схеме,
наличие дополнительной информации в приложениях,
достаточность данных для проведения строительства без необходимости выполнять дополнительные расчеты.
наличие дополнительной информации в приложениях,
достаточность данных для проведения строительства без необходимости выполнять дополнительные расчеты.
Слайд 7Задание на выполнение плана ленточного фундамента
Размеры здания в осях:
длина – 21780мм;
ширина
– 12600.
В осях 2 – 3 располагается лестничная клетка, с размерами в плане 6,3м на 3,0м.
В осях 2 – 3 располагается лестничная клетка, с размерами в плане 6,3м на 3,0м.

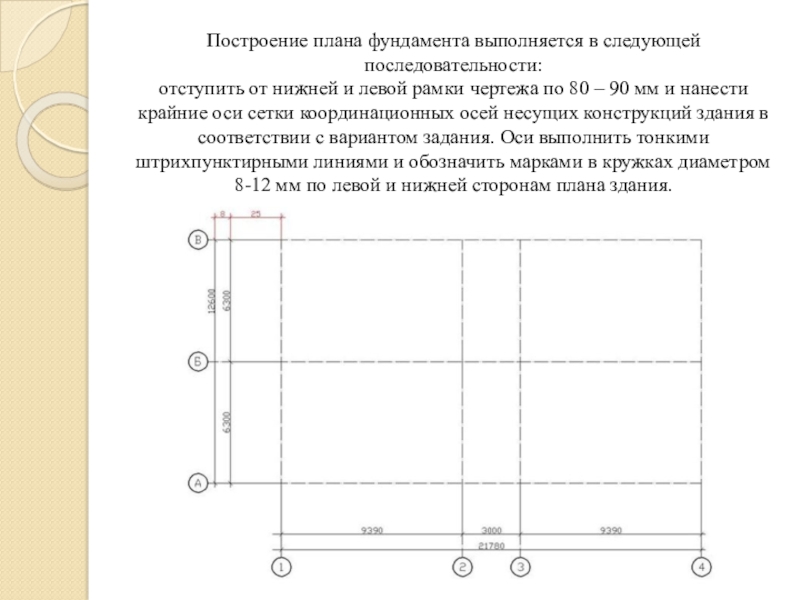

Слайд 8Построение плана фундамента выполняется в следующей последовательности: отступить от нижней и левой
рамки чертежа по 80 – 90 мм и нанести крайние оси сетки координационных осей несущих конструкций здания в соответствии с вариантом задания. Оси выполнить тонкими штрихпунктирными линиями и обозначить марками в кружках диаметром 8-12 мм по левой и нижней сторонам плана здания.

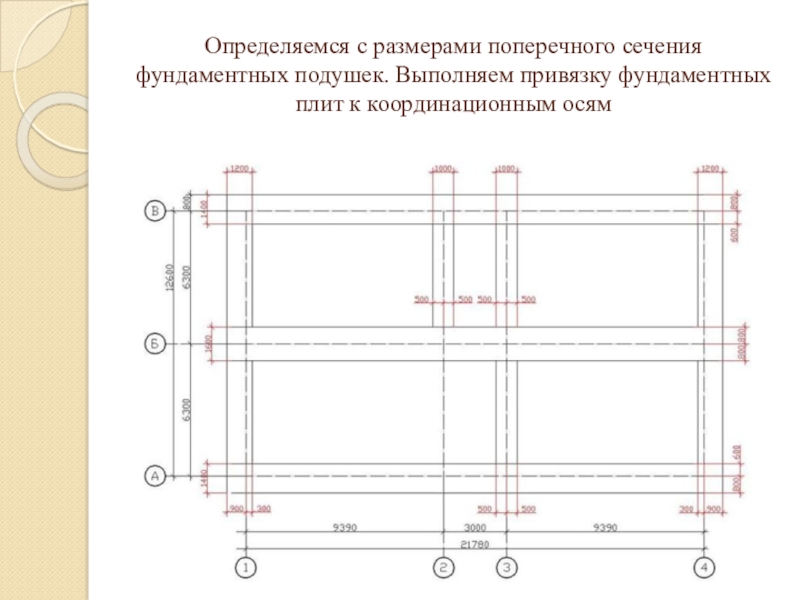

Слайд 9Определяемся с размерами поперечного сечения фундаментных подушек. Выполняем привязку фундаментных плит
к координационным осям

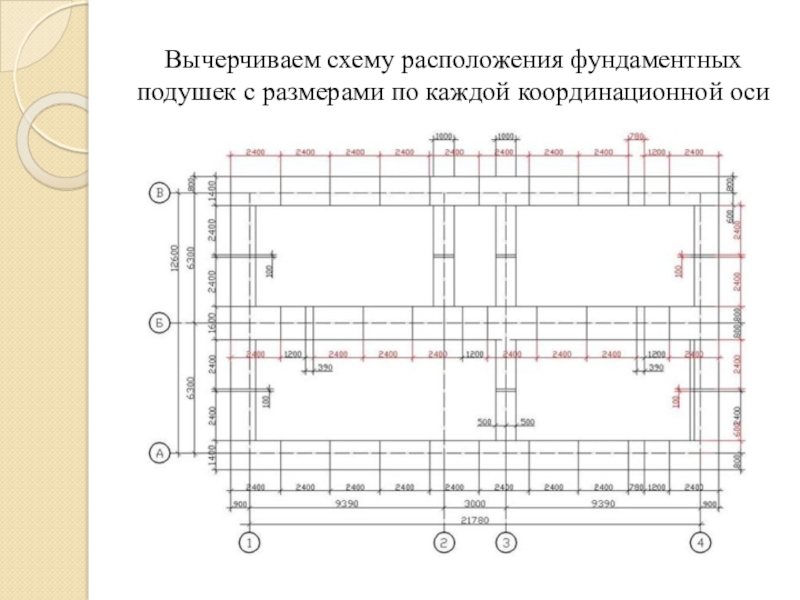

Слайд 10 Вычерчиваем схему расположения фундаментных подушек с размерами по каждой координационной оси

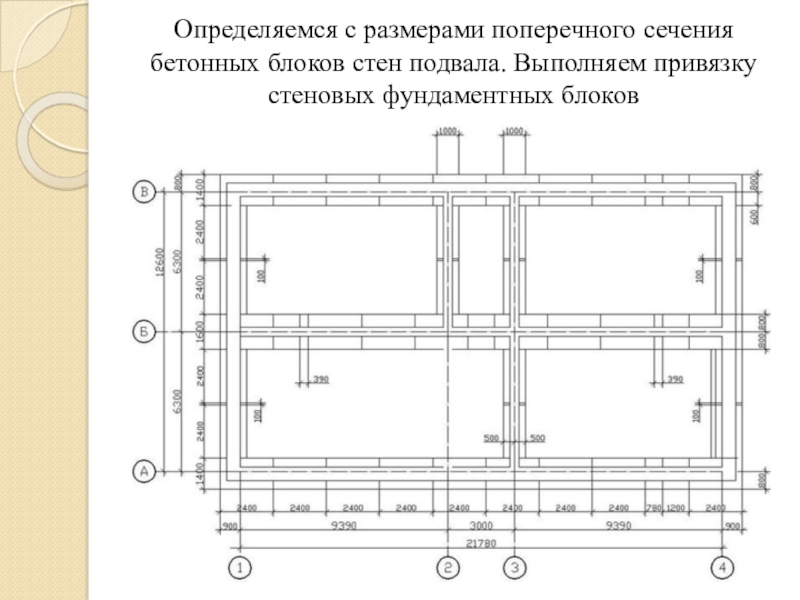

Слайд 11Определяемся с размерами поперечного сечения бетонных блоков стен подвала. Выполняем привязку
стеновых фундаментных блоков

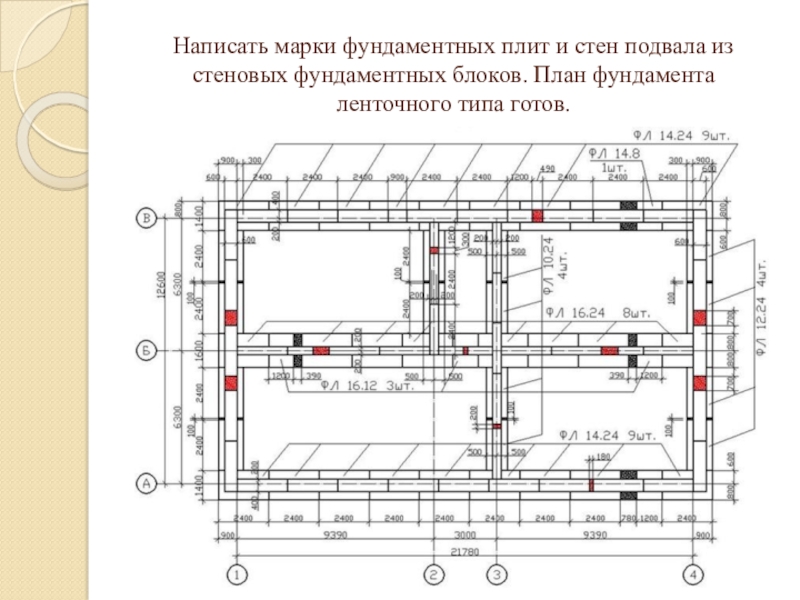

Слайд 13Написать марки фундаментных плит и стен подвала из стеновых фундаментных блоков.
План фундамента ленточного типа готов.

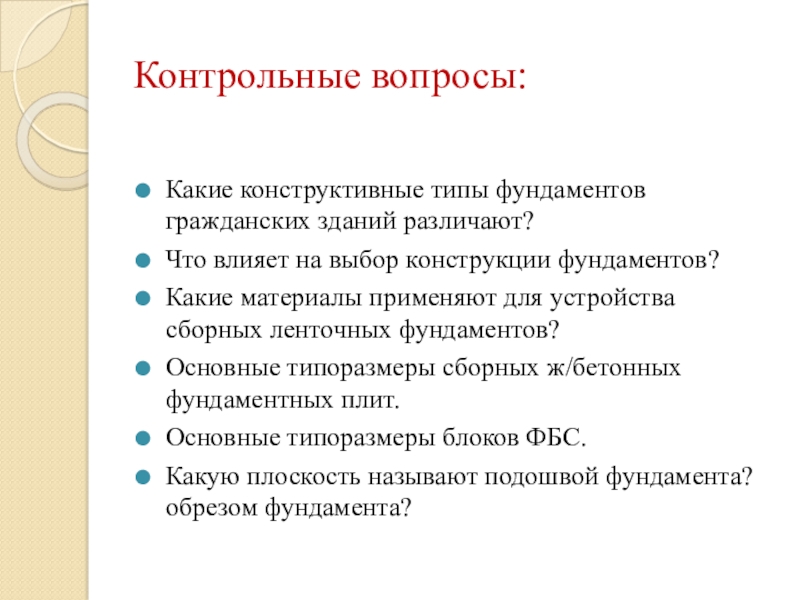

Слайд 14Контрольные вопросы:
Какие конструктивные типы фундаментов гражданских зданий различают?
Что влияет на выбор
конструкции фундаментов?
Какие материалы применяют для устройства сборных ленточных фундаментов?
Основные типоразмеры сборных ж/бетонных фундаментных плит.
Основные типоразмеры блоков ФБС.
Какую плоскость называют подошвой фундамента? обрезом фундамента?
Какие материалы применяют для устройства сборных ленточных фундаментов?
Основные типоразмеры сборных ж/бетонных фундаментных плит.
Основные типоразмеры блоков ФБС.
Какую плоскость называют подошвой фундамента? обрезом фундамента?

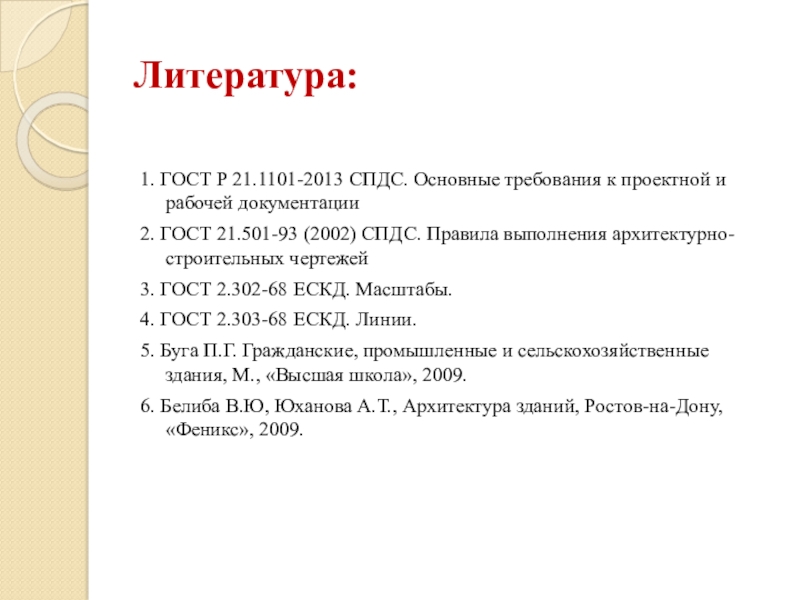

Слайд 15Литература:
1. ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей
документации
2. ГОСТ 21.501-93 (2002) СПДС. Правила выполнения архитектурно-строительных чертежей
3. ГОСТ 2.302-68 ЕСКД. Масштабы.
4. ГОСТ 2.303-68 ЕСКД. Линии.
5. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания, М., «Высшая школа», 2009.
6. Белиба В.Ю, Юханова А.Т., Архитектура зданий, Ростов-на-Дону, «Феникс», 2009.
2. ГОСТ 21.501-93 (2002) СПДС. Правила выполнения архитектурно-строительных чертежей
3. ГОСТ 2.302-68 ЕСКД. Масштабы.
4. ГОСТ 2.303-68 ЕСКД. Линии.
5. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания, М., «Высшая школа», 2009.
6. Белиба В.Ю, Юханова А.Т., Архитектура зданий, Ростов-на-Дону, «Феникс», 2009.
